Выбор подходящей схемы
Какая схема подключения радиаторов отопления подойдет для тех или иных случаев? Если вы создаете водяную или паровую отопительную систему в небольшом домике, смело выбирайте однотрубную разводку с нижним подключением – другие способы здесь работать не будут. Такие системы отопления создаются в одноэтажных однокомнатных и двухкомнатных домах, а также в малогабаритных дачных домиках.
Если нужно организовать систему отопления в большом доме, следует выбрать двухтрубную схему разводки. Для подключения батарей отопления могут использоваться сразу две схемы:
- Боковая – когда трубы отопления проходят сверху вниз и нужно подключить всего одну батарею;
- Диагональная – рекомендованная схема для многокомнатных домов большой площади. В этом случае теплоноситель будет заходить с верхней части одного бока батареи и выходить из нижней части другого бока.
Что касается нижней схемы для двухтрубных систем, то она эффективна только тогда, когда трубы спрятаны в пол. Но даже в этом случае мы рекомендуем использовать аккуратное диагональное подключение.

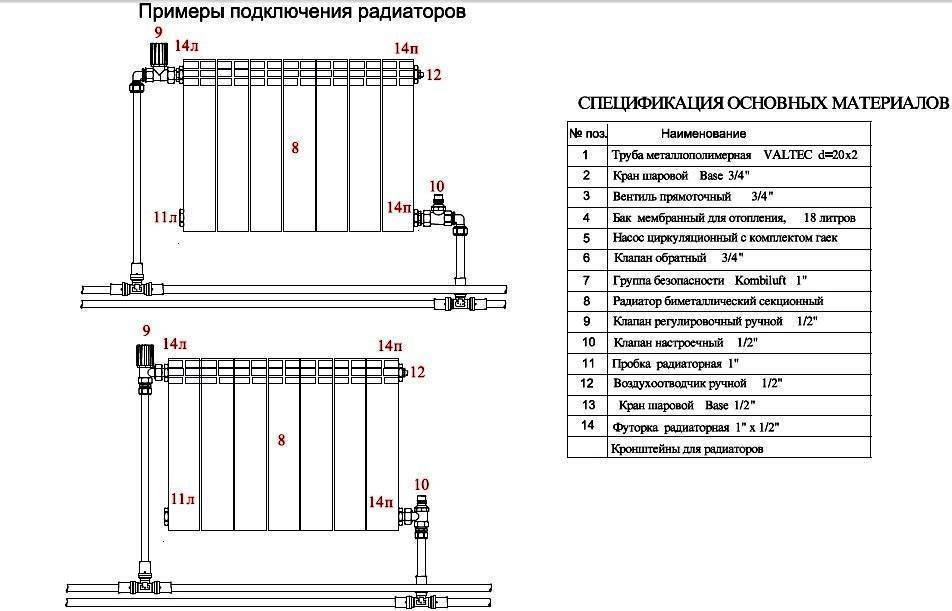

Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

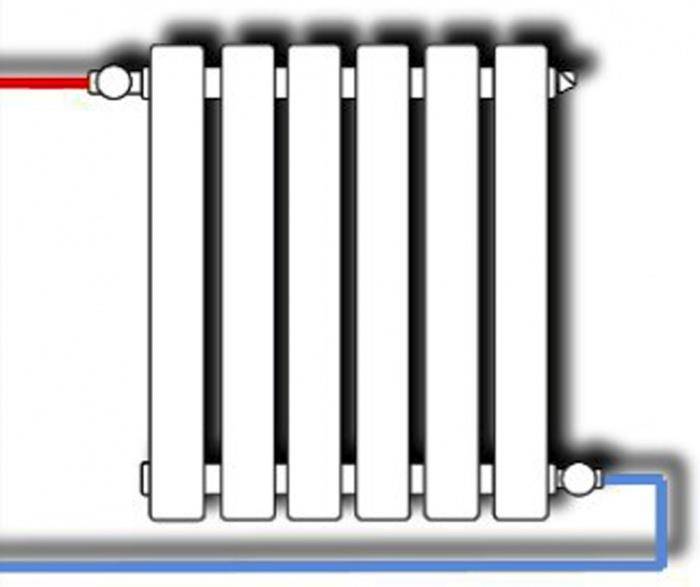

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты

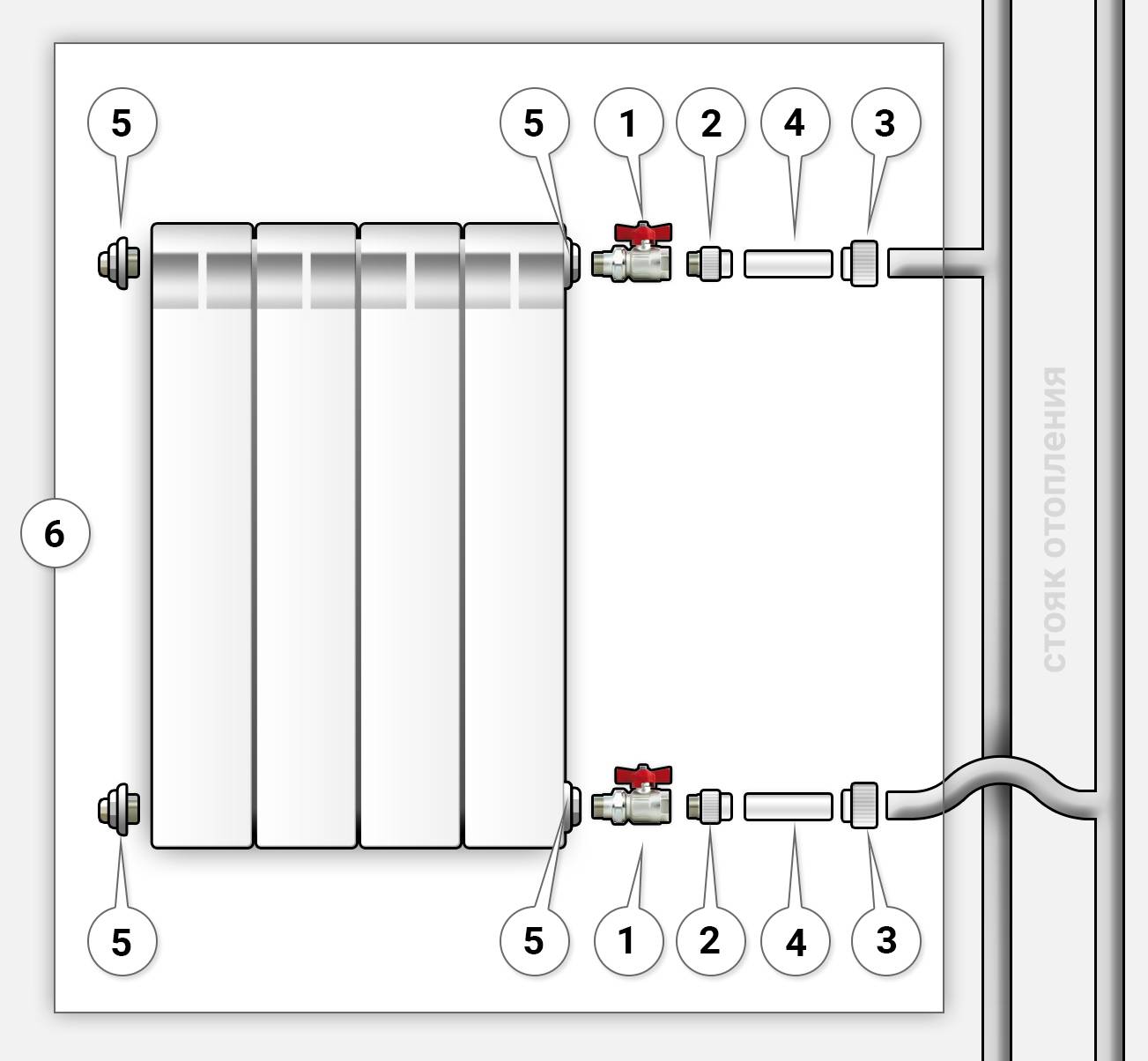

Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

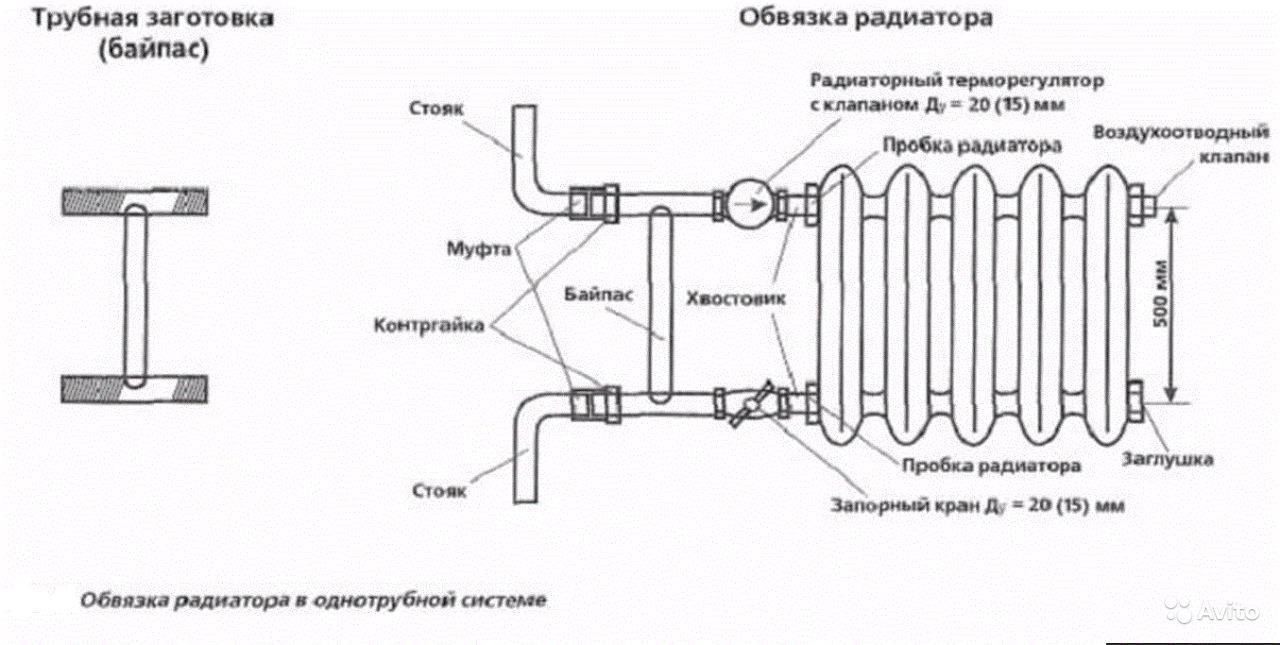

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Схемы подключения радиаторов отопления в частном доме
Эффективная работа системы отопления – гарантия комфортного проживания человека в частном доме. Замечательно, если такая система уже подключена к центральным отопительным сетям. Иначе возникает необходимость использования автономного отопления, которое должно также обеспечить жильцов комфортными условиями для проживания. В этом случае самым важным моментом является выбор схемы подключения радиаторов отопления в частном доме.
Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.
Схемы разводки труб
Вначале следует разобраться со схемой разводки труб. Это актуально потому, что жильцы частных домов в стадии его постройки или во время осуществления капитального ремонта не могут правильно рассчитать расходы, понесенные на сооружение отопительной системы. Поэтому часто экономить приходиться непосредственно на материалах.
Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?
Однотрубная разводка
Является самым экономным вариантом. Благодаря схеме должно получиться следующее:
- По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
- Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.
В результате происходит поэтапное соединение радиаторов с нижним подключением батарей
В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной
Из-за этого последняя комната будет самой холодной.
Решается эта проблема двумя способами:
- в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
- в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.
Эта схема имеет такие преимущества, как:
- простота подключения;
- высокая гидродинамическая устойчивость;
- небольшие расходы на оборудование и материалы;
- можно использовать различные виды теплоносителя.
Двухтрубная разводка
Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:
- теплоноситель равномерно распределяется по всему помещению;
- можно контролировать и регулировать определенный режим температуры в каждой комнате;
- осуществление ремонта любого элемента системы отопления возможно без ее отключения;
- топлива расходуется очень мало.
Типы радиаторов
Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.
Отопительные системы частных домов отличаются от централизованных следующими качествами:
- Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
- Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
- В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.
Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.
В зависимости от конструкции выделяют следующие виды батарей:
- Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
- Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.
Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:
- Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
- Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
- Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
- Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.
Виды систем отопления
Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.
Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки
Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов
Однотрубная
Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.
Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.
Как выглядит однотрубная система отопления
Схематично однотрубная отопительная система делится на:
- вертикальную – применяется в многоэтажных зданиях;
- горизонтальную – рекомендуется для частных домов.
Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.
По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.
Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.
Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.
Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:
- новые технологии позволили решить вопрос с неравномерным прогревом помещений;
- применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
- монтаж однотрубной системы обойдется значительно дешевле.
Двухтрубная
В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.
С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.
Двухтрубная система отопления
Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.
О важности грамотного подхода к выбору схемы подключения
В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации
Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения
Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.
Узел нижнего подключения радиатора
Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!
Последовательность выполнения работ
Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.
После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.
Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.
Монтажные работы
Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.
При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.
Контроль пространственного расположения
Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.
Заключительный этап
Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.
После этого можно выполнить пробные испытания с целью обнаружения возможной течи.
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Как вам статья?
Мне нравитсяНе нравится
Как будем подключать?

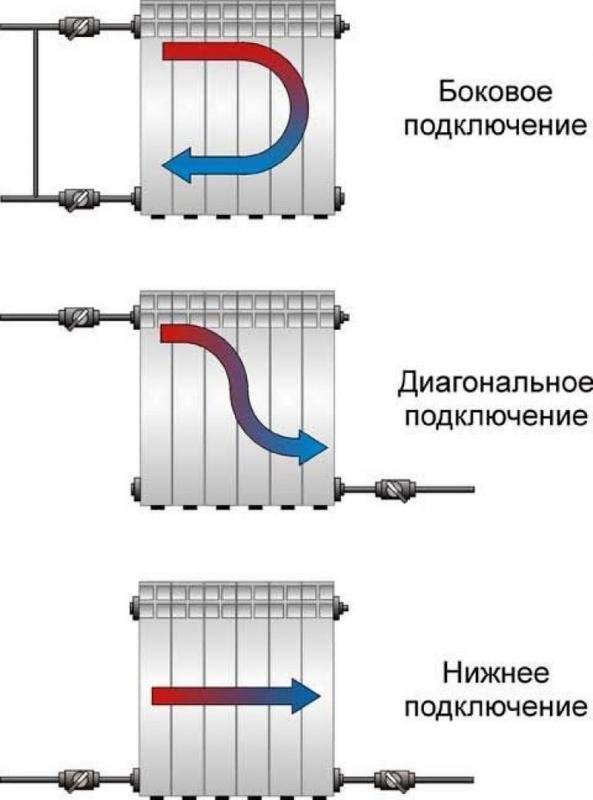

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.
Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.
Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.
В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.
Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

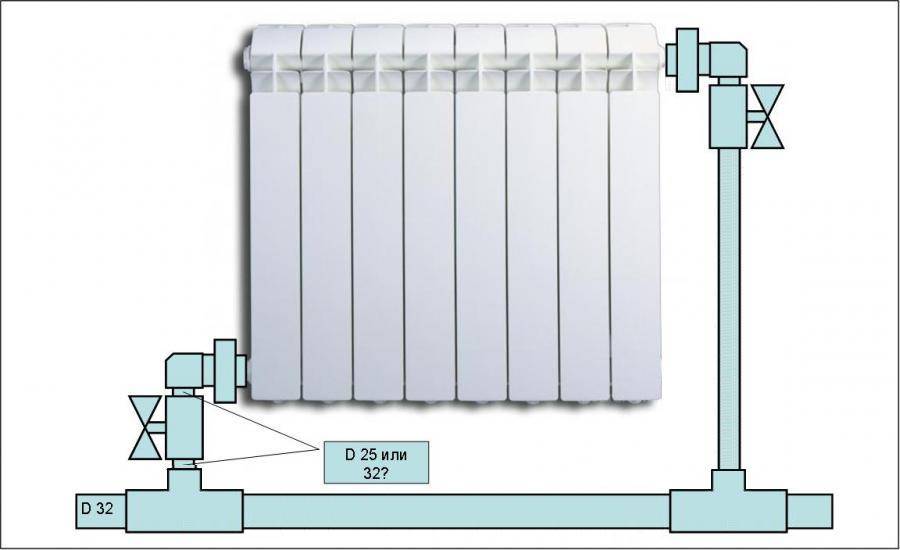

Диагональное
Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.
Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.
Последовательное

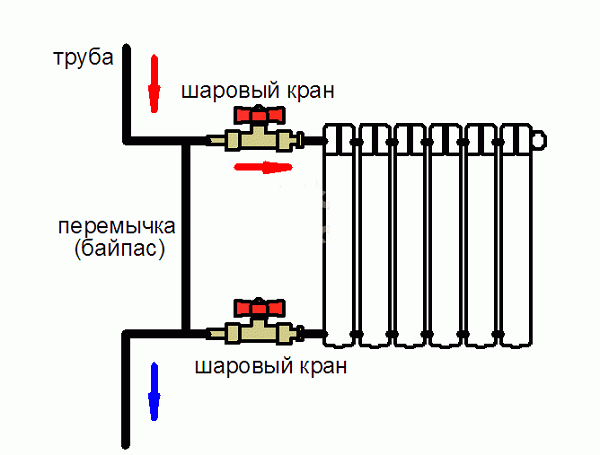

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.
При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.
Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы
Параллельное
Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.
Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.
Варианты подсоединения отопительных систем
Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:
Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

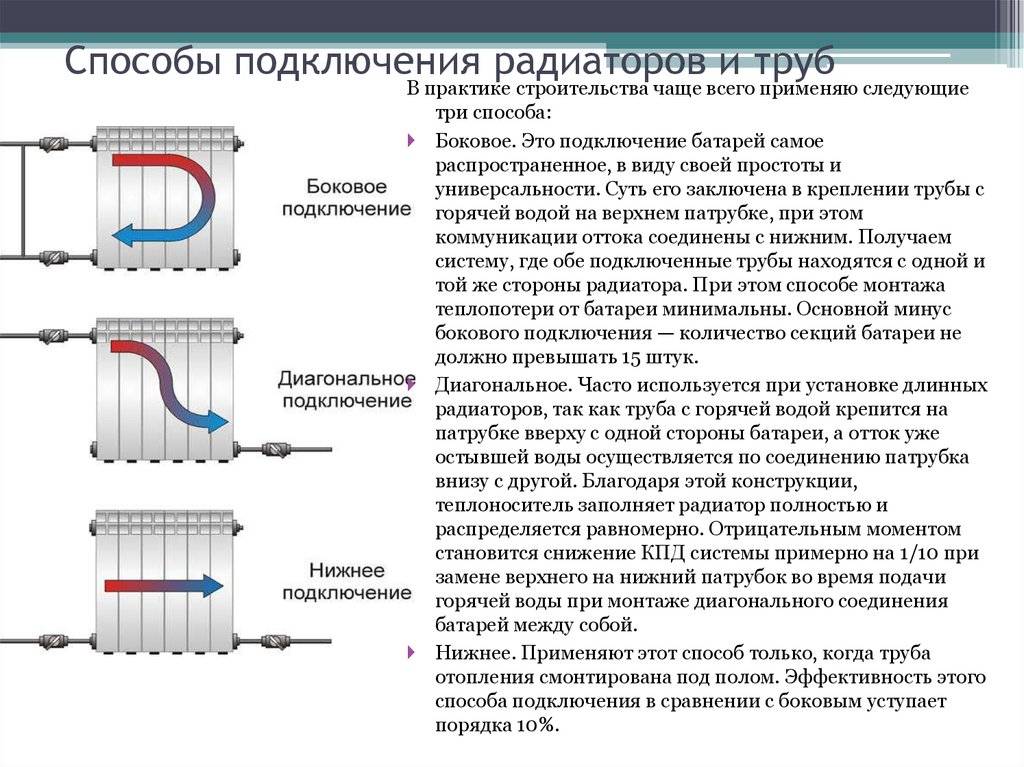

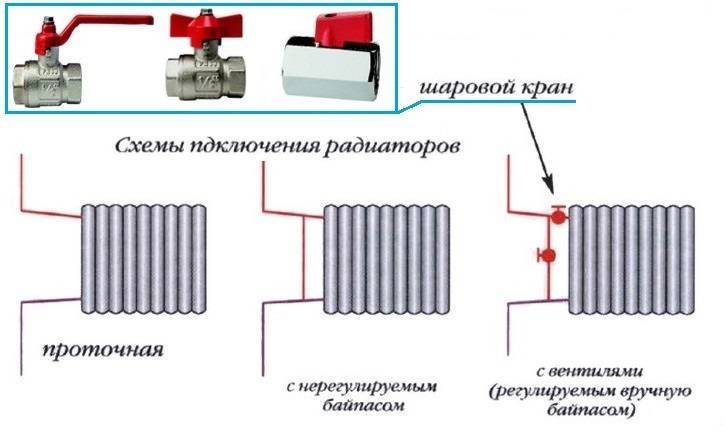

Варианты подключения радиаторов
Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла
- Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
- Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение
Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.
Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение
В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
Ошибки, возникающие при монтаже радиаторов
Часто при подключении радиаторов отопления возникают следующие ошибки:
- Монтаж обратной схемы, т. е. подача воды заменяется обраткой. Эту проблему выявляют и устраняют во время тестирования.

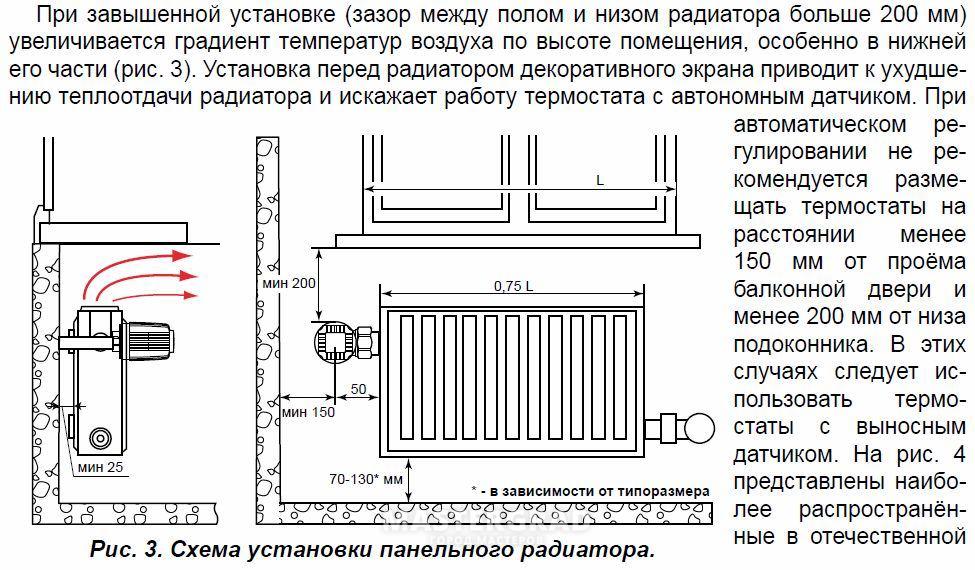

- При установке декоративных экранов закрывается доступ к термостату. Батареи начинают прогреваться очень плохо, в результате чего клапан отключает отопление. Происходит общее снижение эффективности работы узла до 20%. В этом случае глухую панель заменяют решетчатой конструкцией.
- При отсутствии воздушных клапанов происходит затруднение равномерного прогрева, в результате чего начинают развиваться коррозионные процессы.
- Если головку термостата установить вертикально, это приведет к нестабильной работе прибора. Необходимо термоэлемент установить правильно.
Пошаговый монтаж
- Предварительно произвести всю необходимую разметку для монтажа кронштейнов;
- Укрепить эти устройства к стенам.
- Установить краны Маевского на батареи.
- Монтировать заглушки и регуляторы подачи тепла, краники и клапаны.
- Горизонтально произвести выравнивание батареи, размещённой на кронштейнах.
- Подключить посредством переходных сгонок батарею к общему трубопроводу.
- Произвести опрессовку системы отопления и предварительный пуск жидкости.
Таким образом, правильный монтаж радиаторов отопления — дело простое: проблем в процессе самостоятельной установки у вас возникнуть не должно.
Схема однотрубного водяного отопления
Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться жидкость, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.
Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.
Нормы и ограничения
Тёплый водяной пол —
низкотемпературная система отопления. По существующим нормам, максимальный
температурный уровень теплоносителя должен составлять +55 градусов. При
эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 —
+31. Нормы для разных помещений отличаются:
- для спальни, кухни, гостиной — +26;
- для ванны, туалета, прихожей— +31.
По магистралям пола
жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать
уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости
движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.
Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.
Варианты подключения радиаторов отопления в частном доме
Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:
- Боковая схема;
- Нижняя схема;
- Нижняя для двухтрубных систем;
- Диагональная.
Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.
Боковая схема
Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.
Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.
Нижняя схема
Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.
Нижняя для двухтрубных систем
Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.
Диагональная схема

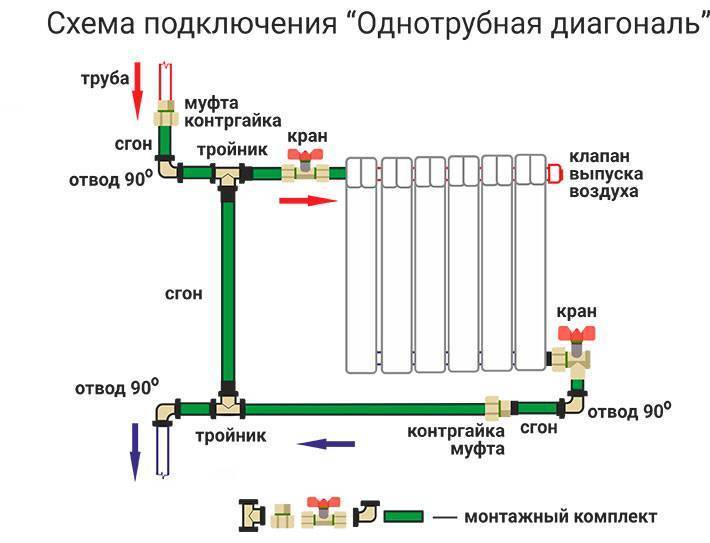

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.
Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.
Основные правила установки биметаллических радиаторов отопления
Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:
количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.

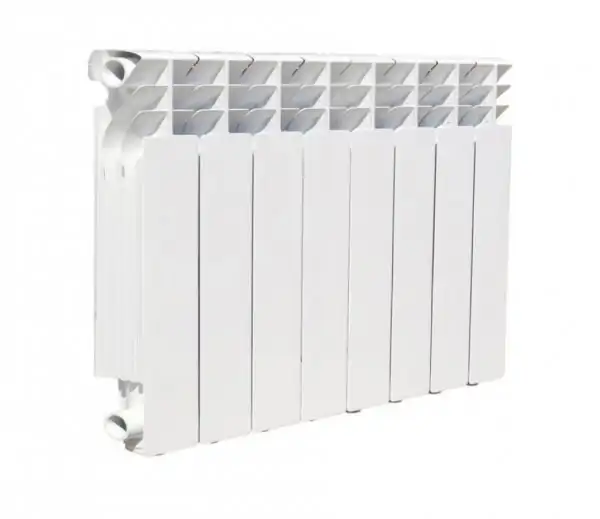

Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, производитель – «Rens», Украина.
Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.
При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:
- Радиатор желательно разместить по центру оконного проёма.
- Расстояние от подоконника 5—10 см.
- Расстояние до пола 8—10 см.
- Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.
Подсоединение радиаторов отопления — как правильно подсоединить батареи
Отопительная система создается с целью обеспечить теплом всех, кто проживает или находится в жилом доме, квартире или здании, при этом подсоединение радиаторов отопления должно быть выполнено правильно. Комфортной принято считать температуру воздуха в помещении в диапазоне от 18°С до 25°С. Мощность отопительных приборов должна быть такой, чтобы она компенсировала потери тепла через выходящие на улицу стены, двери, окна и прочие оградительные конструкции.
Схема, определяющая подсоединение радиаторов отопления в собственном доме, выбирается на этапе проектирования строения до начала выполнения строительных работ. Правда, мероприятия по усовершенствованию или ремонту отопительной конструкции производить можно и во время использования помещения.
Безусловно, при наличии в населенном пункте центральной теплотрассы лучшим решением вопроса с теплоснабжением является подключение к ней. При отсутствии централизованного отопления актуальным становится обустройство автономном отопительной системы.
Металлопластиковые
Сборкой системы отопления из металлопластиковых труб может заниматься человек без особых знаний и опыта. Соединяются трубы посредством фитингов
Преимуществом таких труб является отсутствие отложений на стенках, из недостатков внимание привлекает большая вероятность протечек в системах из полипропиленовых труб. Чтобы решить вопрос, как правильно развести отопление, нужно обладать определенными знаниями и навыками
Допущенные ошибки могут стать причиной дополнительных расходов. Поэтому все монтажные и вычислительные работы лучше доверить квалифицированному специалисту
Чтобы решить вопрос, как правильно развести отопление, нужно обладать определенными знаниями и навыками. Допущенные ошибки могут стать причиной дополнительных расходов. Поэтому все монтажные и вычислительные работы лучше доверить квалифицированному специалисту.
