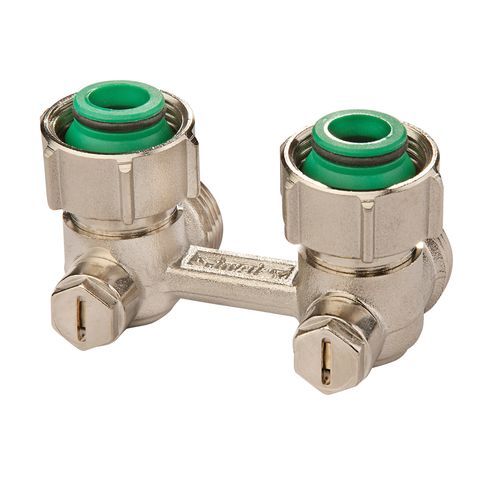

Типы узлов подключения радиаторов и их предназначение

Монтаж двухтрубной отопительной системы с верхней и нижней разводкой

Двухтрубная система имеет разновидности по схеме монтажа. Наиболее часто используются верхний и нижний типы разводки.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Нижняя разводка

В сети с нижней разводкой монтируются отводящие каналы и подающие теплопроводные трубы. Превосходство нижней схемы монтажа выражается в следующем:

• Трубы отопления расположены в нижней, малозаметной части помещения, что дает больше возможностей для реализации различных дизайнерских проектов.
• Минимальный расход труб: все монтажные работы ведутся практически на одном уровне. Точка разводки и патрубки радиаторов располагаются на небольшом расстоянии друг от друга.
• Благодаря простоте схемы монтаж такой системы будет под силу даже непрофессионалу.

Важно! Нижнюю разводку монтируют только в том случае, если циркуляция теплоносителя будет выполняться принудительно, в противном случае вода не будет перемещаться по трубам отопления. Эта схема применима исключительно в городских квартирах или одноэтажных зданиях

Одним из минусов схемы является сложность регулировки и балансировки, но простота монтажа и надежность в эксплуатации перекрывает эти недостатки.

1. Монтажные работы начинают с отвода от патрубков котла с помощью углового фитинга по направлению вниз.
2. Разводка выполняется на уровне пола вдоль стены с помощью двух одинаковых по диаметру труб. Одна из них соединяет патрубок котла с входом в батарею, другую подводят к принимающему трубопроводу.
3. Соединения радиаторов с трубами выполняют с помощью тройников.
4. Расширительный бачок располагается в высшей точке подающей трубы.
5. С циркуляционным насосом соединяется конец отводящей трубы, сам насос располагается у входа в нагревательный бак.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

• стальные панельные;
• стальные трубчатые;
• биметаллические;
• алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

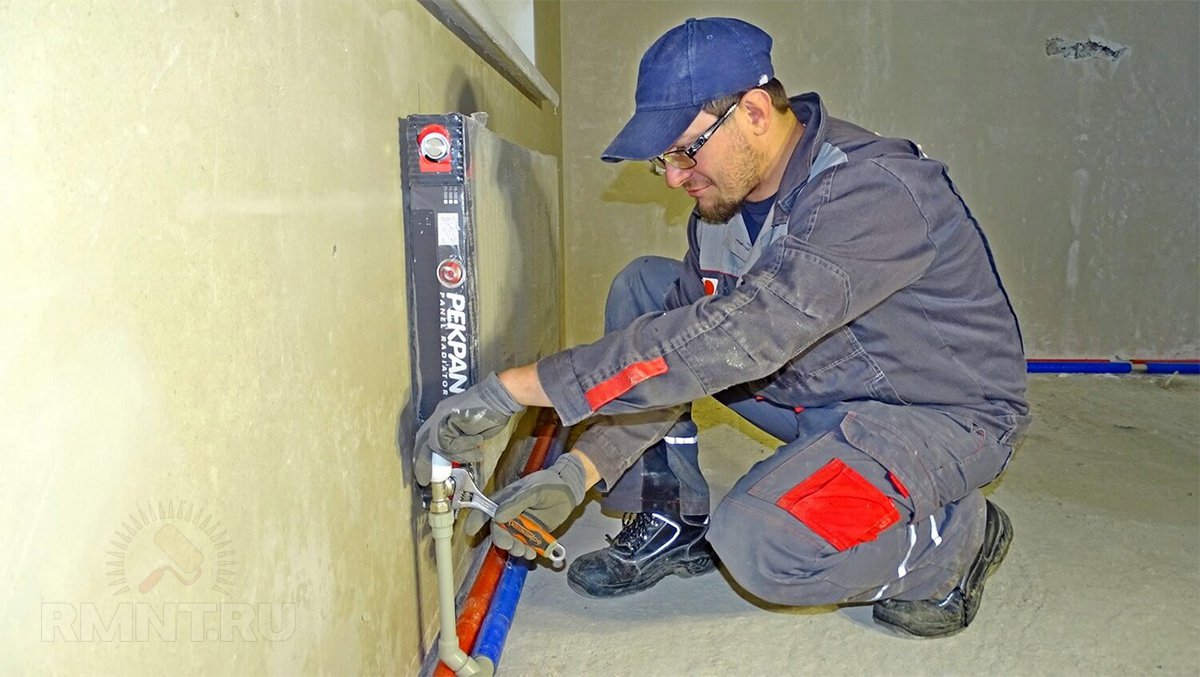

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Однотрубная система отопления

Это распространённый вариант отопления, и используется чаще в многоэтажных домах, частном секторе, квартирах — везде возможна эта вариация. Однотрубная разводка доступна и экономична. Тепло идёт от теплоносителя сначала к одному нагревательному прибору, затем к другому, возвращаясь от последнего к входу котла. Обратный стояк отсутствует, так как вода охлаждается в радиаторе и возвращается к нагревателю.

Плюсы:

• простой монтаж;
• небольшой расход материалов.

Минусы:

• различная температура батарей, которые ближе к нагревателю и более далёких от него;
• подачу тепла нельзя отрегулировать;
• радиаторы можно подключить только снизу.

К отопительному котлу последовательно присоединяются все радиаторы, выход последнего подходит к входу котла или к стояку в многоэтажном доме. Циркуляция воды происходит за счёт разности температур.

Совместимость системы отопления с нижним подводом

Нижнее подключение выглядит эстетично, но жидкости трудно подняться и нагреть верхнюю часть батареи

Организация нижнего подвода не выполняется в коммуникациях с естественным типом циркуляции. Причина заключается в направлении воды – снизу вверх, против силы тяжести. При наличии двухсторонней системе требуется ставить клапан на возвратный патрубок. Элемент отличается большей пропускной способностью в сравнении со стандартной футоркой, что позволяет использовать мощные циркуляционные насосы.

Одностороннее нижнее подсоединение осложняется гидродинамическим сопротивлением радиаторов за счет наличия двух встречных каналов и малого условного прохода. Запорно-регулировочную арматуру подобрать проблематично – она представлена в основном моделями с выносными термостатами.

Инжекторы односторонней схемы оснащаются встроенным байпасом, поэтому сложно отрегулировать расход воды. Инжекторный прибор с отдельным дросселем и головкой-термостатом нельзя поставить по причине нехватки места.

Однотрубная система отопления в доме: куда подсоединить краны

Все радиаторы в помещении соединяются трубами для транспортировки теплоносителя от одного устройства к другому. Комплекс из труб, радиаторов и необходимых для поддержания температуры и циркуляции воды устройств (котла, насоса) называют отопительной системой.

Фото 1. Однотрубная система отопления. Горячий теплоноситель обозначен красным цветом, холодный – синим.

Однотрубная конструкция соединяет каждую батарею с другой единой трубой, которая замыкается на котле. Центральным механизмом становится, как и в любой другой схеме, отопительный котёл, который нагревает воду до необходимой температуры, после чего она по трубам поступает в радиаторы.

Внимание! Образуется цепь, и если один элемент перестанет работать, например, по какой-то причине вода застопорится, то дальше устройство греть не будет, так как теплоноситель перестанет попадать. Плюсы:

Плюсы:

Возможность регуляции направления движения теплоносителя

Это важно для установки приоритета при обогреве определённых комнат в доме — те, что находится с ветреной или северной стороны, нужно обогревать быстрее, поэтому и теплоноситель в радиаторы этих помещений должен попадать в первую очередь. Лёгкое (прямое) подключение дополнительных звеньев цепи — тёплого пола, сушилки для полотенец или змеевика в ванной

Можно установить разные типы котлов на случай, когда один из них будет плохо справляться с нагревом или его использование в конкретное время — малоэффективно: например, твердотопливный и электрический, в паре.
Контур отопительной конструкции можно проложить под стенами или плинтусами, чтобы скрыть его от глаз.

Минусы:

• Если система долго время бездействовала, то не получится быстро её запустить: вода должна будет достигнуть самых крайних точек цепи, чтобы тепло начало распространяться по дому.
• В схеме один контур, из-за чего повреждения в нём или намеренное отключение одного из радиаторов приведут к полной неработоспособности всей конструкции.
• При налаживании однотрубного подключения в многоэтажном доме не избежать потерь тепла на нижних этаж от котла и перегретых радиаторов на верхних этажах.
• Температура в батареях зависит от расстояния до котла.

1. Трубы, идущие к радиаторам, находятся под наклоном 0,5 см на 1 метр, чтобы избежать образования воздушных пробок.
2. Перед установкой радиаторов монтируются запорные краны, чтобы иметь возможность отключить устройство без слива теплоносителя.
3. Сливной кран монтируется в крайней нижней точке.
4. Если в системе нет насоса, то она гравитационная — для нормальной работы нужно устанавливать коллектор на уровне в 1,5—2 метра от пола.

Справка. Такой вариант подключения идеален для небольших одноэтажных домов, не имеющих подвальных помещений.

Возможные схемы подключения радиаторов

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Какую схему выбрать

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы. Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Арматура и расходники

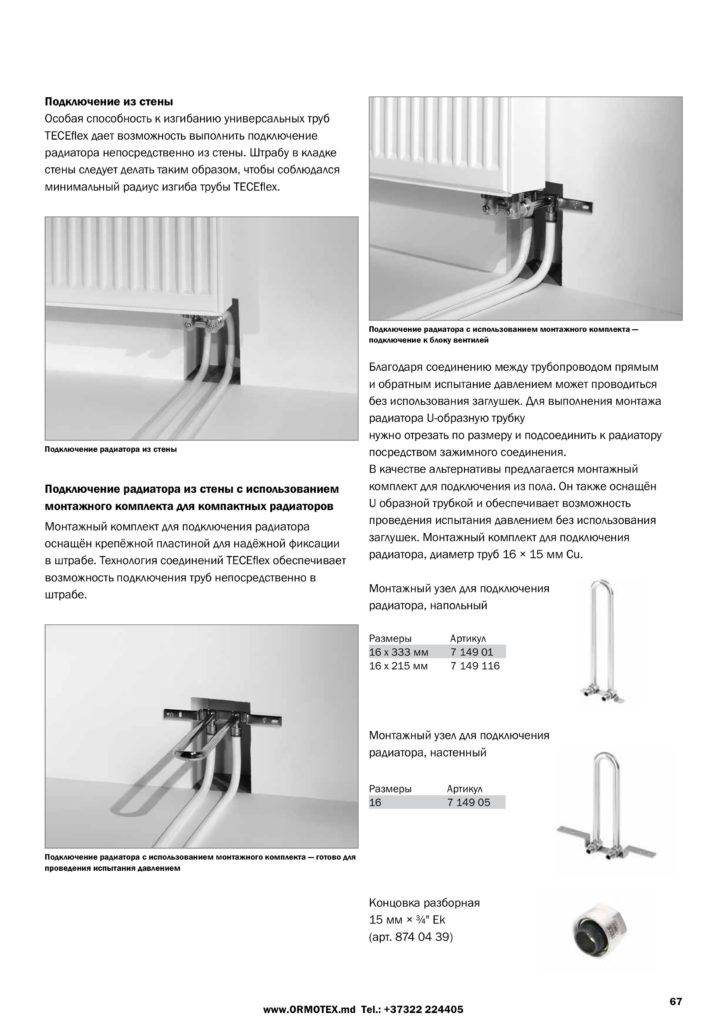

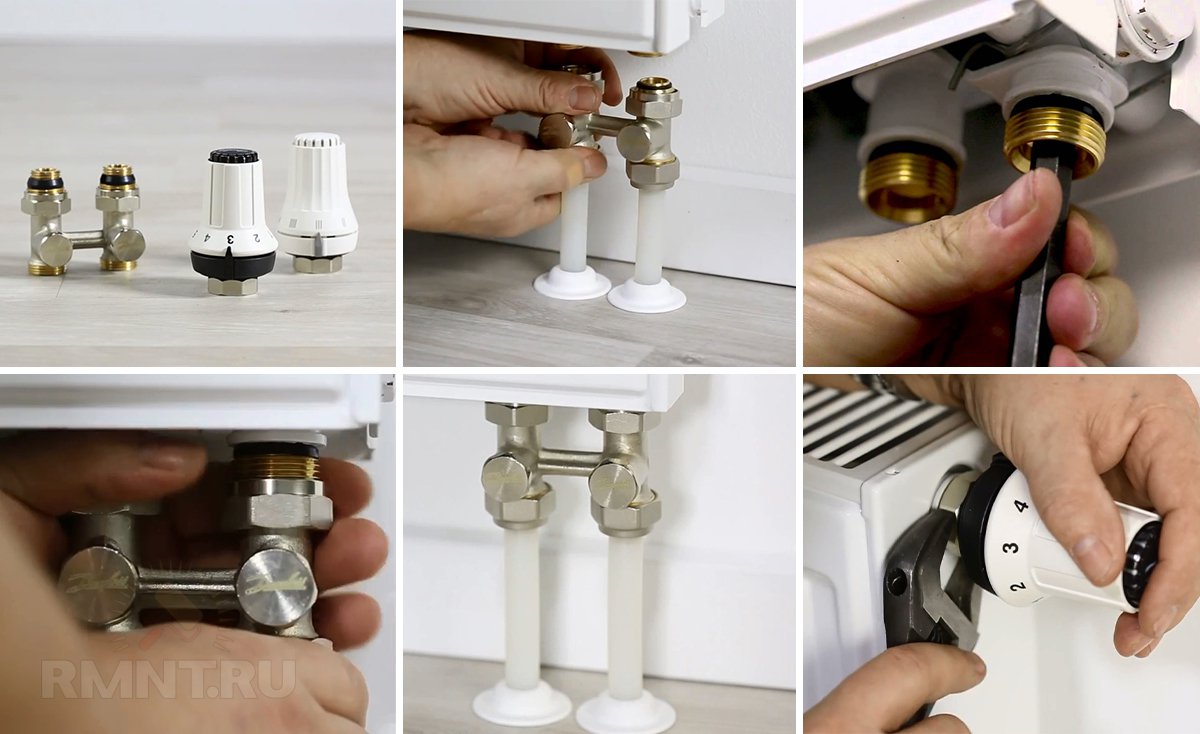

Сам монтаж радиаторов с нижним подключением не подразумевает особой сложности, но для этого требуется заранее подготовить всю необходимую арматуру, фитинги и средства упаковки. В зависимости от типа радиаторов, перечень может отличаться.

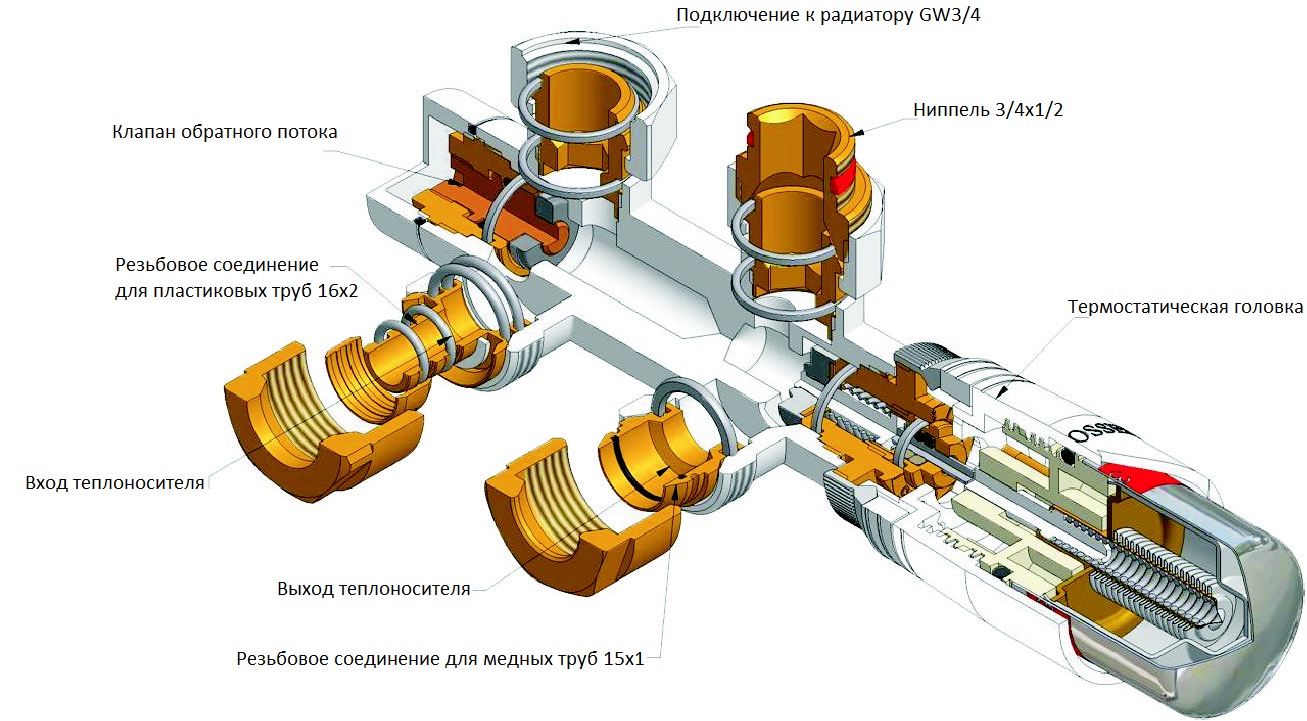

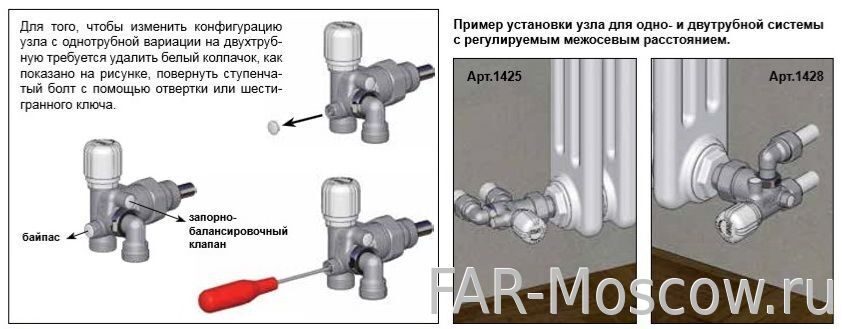

Для радиаторов, нижнее подключение которых предусмотрено конструкцией, требуется набор переходников, соответствующих материалу трубы. Как правило, это прямые пресс-фитинги или гильзы под пайку, при использовании полипропилена рекомендуется установка резьбовых «американок». Регулирующая арматура в таких случаях крайне редко устанавливается непосредственно под радиатором, оптимальное её расположение — на распределительном коллекторе. Точно таким же образом обстоит дело в случае установки инжекторных узлов.

При боковом нижнем подводе труб возможна установка на радиаторе термостатирующего и регулировочного клапанов. При этом вся арматура устанавливается на «металлической» части, то есть упаковывается на резьбовых соединениях с футорками или резьбовыми штуцерами клапанов нижнего подключения. В любом случае каждый радиатор снабжается двумя запорными шаровыми кранами для возможности снятия радиатора без остановки системы. Также потребуется одна или две радиаторных пробки и кран Маевского. Герметизация резьбовых соединений традиционно выполняется паклей и уплотнительной пастой Unipak.

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.

Способы подключения радиаторов отопления

Существует несколько схем подсоединения батарей отопления к центральному водопроводу, среди которых самыми распространенными являются:

Односторонняя схема чаще всего встречается в многоквартирных домах с центральным отоплением. В этом случае подключение труб отопительной системы осуществляется только с одной стороны радиаторов. При таком способе подсоединения элементы отопительной системы могут выдавать свою номинальную мощность по максимуму. Но эффективность теплоотдачи будет зависеть от используемого количества секций батареи. Например, при одностороннем подключении теплоноситель не способен дойти в отдаленные от стороны подсоединения места, в результате чего эффективность такого отопления резко снижается. Особенно это заметно, если радиатор состоит из 15 секций. Поэтому многосекционные батареи лучше подключить по другой схеме.

Схема системы отопления с нижней разводкой.

Биметаллические радиаторы отопления, которые сегодня пользуются большей популярностью, можно подключить по перекрестной (диагональной) схеме. Диагональная схема заключается в присоединении батареи подводящей трубой к подающей магистрали через верхний патрубок. Отводящая труба присоединяется с противоположной стороны, но уже через нижний патрубок радиатора. Благодаря такому монтажу обеспечивается более равномерное распространение теплоносителя по радиатору, в результате чего уменьшаются потери его мощности.

Диагональное подключение обеспечивает помещение теплом, которое полностью соответствует характеристикам, указанным в техническом паспорте оборудования. Используя эту схему, следует учитывать расположение подводящих и отводящих труб. Например, нижнее расположение подводящей трубы при верхнем подсоединении отводящей будет способствовать тому, что батарея потеряет более половины всей своей мощности.

В некоторых помещениях по определенным причинам невозможно использовать две первые схемы установки радиаторов. В этом случае можно воспользоваться нижним подсоединением батарей. Нижнее подключение отопительного прибора подразумевает установку отводящих и подводящих труб с разных сторон. В результате образования сквозного прохода теплоноситель не доходит до верхних секций, что становится причиной снижения теплоотдачи до 15%. Несмотря на это, такая схема подключения часто используется в домах, оборудованных индивидуальной отопительной системой. Для восполнения теплоотдачи можно использовать специальные распределительные трубки.

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображенийФото из Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления Разметка стены и установка кронштейновКонтроль расположения перед креплениемПодключение радиатора к трубе подачиПодсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

размер и тепловая мощность отопительных приборов;
место их расположения в комнате;
способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

все радиаторы в одной комнате располагаются на одном уровне;
ребра конвекторов в вертикальном положении;
центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
длина батареи не менее 75% от длины самого окна;
расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
