№5. Прокладка кабеля к дому
Провести силовой кабель в дом можно двумя способами:
- подземный;
- воздушный.
Подземный монтаж – это более надежная и современная технология, но и более сложная в реализации. Ее оправдано использовать при возведении нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе и служит дольше: он не порвется от ветра или падения на него дерева. К тому же, дом, вокруг которого не свисают провода, выглядит намного лучше. Монтаж сложный, трудоемкий и дорогой. Потребуется вырыть траншею глубиной не менее 80 см, ввод в дом проводится установкой металлических гильз из толстостенных труб. Используется силовой медный провод.
Воздушный монтаж обойдется дешевле и будет проведен быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Проведение подобных работ возможно, если расстояние до объекта не более 25 м – в противном случае придется ставить дополнительную опору, а это деньги. Для подключения используют самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.
Внутрь дома алюминиевая проводка не заводится – используется только медная, поэтому от места подключения до вводного распределительного щита используют кабель ВВГнг. Для подключения применяют герметичные сжимы, а ВВГнг кабель, по правилам, необходимо заключить в металлическую гильзу из толстостенной трубы. В такой же гильзе кабель ведут к распределительному щитку, если последний не вынесен на улицу или не располагается при входе в дом.
Щиток устанавливают в безопасном месте, гарантируя свободный доступ к нему. В щит монтируют автоматические выключатели и УЗО.
№6. Прокладка кабеля по комнатам
Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.
Открытая проводка в кабель-каналах
Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:
- выбирают кабель-канал, который соответствует количеству проводов и их сечению;
- снимают крышку и крепят коробку канала к поверхности на саморезы;
- в местах соединения кабелей ставят распределительные коробки;
- основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
- кабель укладывают в канал, закрывают крышкой;
- концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.
Внутренняя проводка в металлической трубе
Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:
- подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
- проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
- диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
- протягивают кабель сквозь трубу и проверяют изоляцию;
- соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.
Соединение проводов
В распределительных коробках провода могут соединяться одним из следующих способов:
- соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
- соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
- опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
- дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.
Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.
Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.
После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.
Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
Статья написана для сайта remstroiblog.ru.
№1. Требования к проводке в деревянном доме
Дерево относится к тем видам материалов, которые легко загораются и хорошо горят. Деревянный дом может легко загореться от обычного замыкания в электрической цепи, поэтому процесс монтажа проводки заключается в том, чтобы свести к минимуму вероятность появления короткого замыкания, а в случае его возникновения – минимизировать последствия. К проводке в деревянном доме выдвигаются такие требования:
- использовать только медные жилы с пожаробезопасной оболочкой;
- изолировать проводники в негорючий материал;
- выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможностей;
- лучше использовать проводку открытого типа;
- скрытая проводка должна находиться в металлической трубе – использовать металлорукав и даже ПВХ гофру с эффектом самозатухания не рекомендуется;
- в щитке обязательно должны быть УЗО и автоматический выключатель;
- лучше использовать качественные материалы от проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может вылиться большими проблемами.
Замена кабеля
Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.
Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.
Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
Особенности устройства электрощита
Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.
Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.
Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)
Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.
При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.
Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.
2 Проектирование электроснабжения – основные моменты
Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.
Проект электроснабжения необходимо согласовать
Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.
В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.
Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:
- недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
- выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
- выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
- исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).
Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.
Выбор кабелей и аппаратуры
При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.
Таблица которая поможет выбрать провода для электропроводки
Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.
Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.
Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.
Выбор розеток и выключателей производят по нескольким параметрам:
- По току, на который они рассчитаны;
- По типу установки: для скрытой или для внешней проводки;
- Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

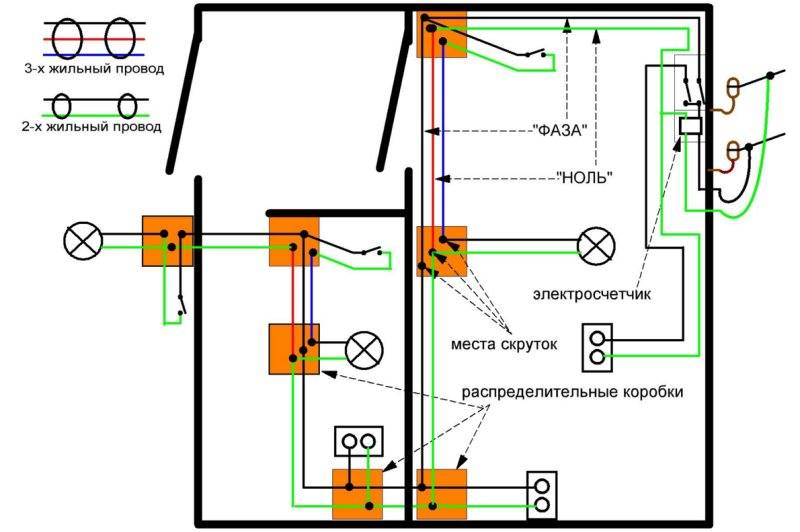

Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.

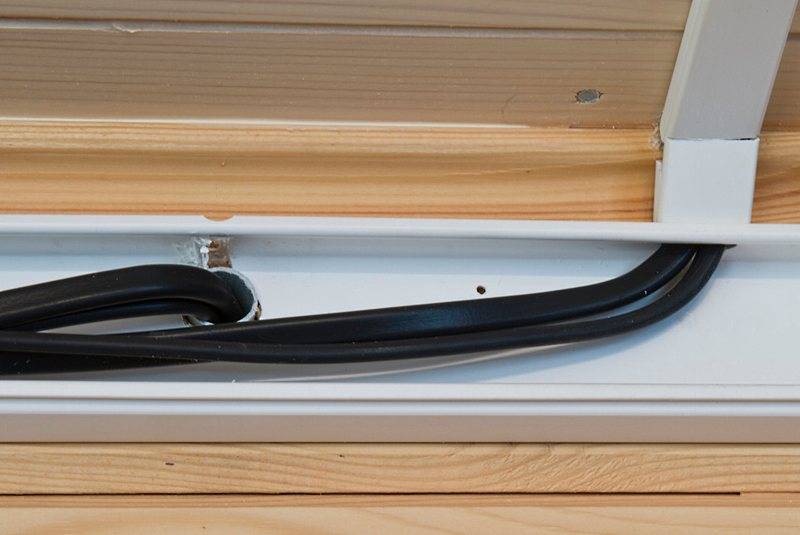

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
