Зачем нужна установка ливневой системы
Большая часть территории нашей страны подвержена разрушительному действию окружающей среды. После частых дождей и продолжительных зимним морозов остаются тонны талых вод. Все это имеет негативные последствия для внешнего вида наших городов и поселков. Если же исключить пагубное воздействие застоявшейся воды, осадков и талых вод на фундаменты зданий, то большинство построек, дорог и тротуаров будут более долговечными. Система отвода воды может спасать строение от затопления подвальных помещений или сырости. Но в любом случае участок, оснащенный ей, будет продолжительнее сохранять эстетичный внешний вид, а здания – дольше служить хозяевам.
Предназначение поверхностного водоотвода
Вы спросите: «Зачем вообще нужен водоотвод на дачном участке?», ведь раньше наши предки справлялись и без данного приспособления, и их жизнь не была хуже.
Поверхностный линейный водоотвод своими руками
Что бы ответить на данный вопрос предоставим вам несколько причин, по которым лужам нельзя образовываться на дачном участке:
- Постоянное образование скоплений воды вблизи с постройкой способствует сдвигу стен и разрушению несущих конструкций.
- Образование луж над подвалом приводит к тому, что сооружение затапливается и в нем образуется плесень.
- Скопление воды в садовом-огородном участке территории негативно влияет на растительность территории, т.к. многие растения погибают от переизбытка влаги.
- Скопление луж на садовых дорожках не позволит наслаждаться прогулкой под приусадебной территории.
Как вы видите, негативные последствия от образования луж на дачном участке являются весомой причиной для того, что бы создать простую, но эффективную систему поверхностного линейного водоотвода.
Дренаж на дачном участке самый простой способ устройства для конкретных условий
Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.
Ведется создание водоотвода от фундамента дома
Пример дренажа участка при высоком уровне грунтовых вод
При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.
Специальный трубопровод с перфорацией и геотекстилем
Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:
- Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
- На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
- Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.
Наглядная схема дренажа закрытого типа с линейным сбором
При высоком УГВ дренажная система принимает древовидный вид
Статья по теме:
Устройство открытого дренажа своими руками на участке с глинистой почвой
Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.
Ведутся земельные работы по устройству водоотвода
В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.
Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.
Процесс декорирования открытых каналов камнем
В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.
Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.
Линии в невидимой части участка можно укрепить обычным шифером
Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.
Статья по теме:
Монтаж поверхностного линейного водоотвода своими руками

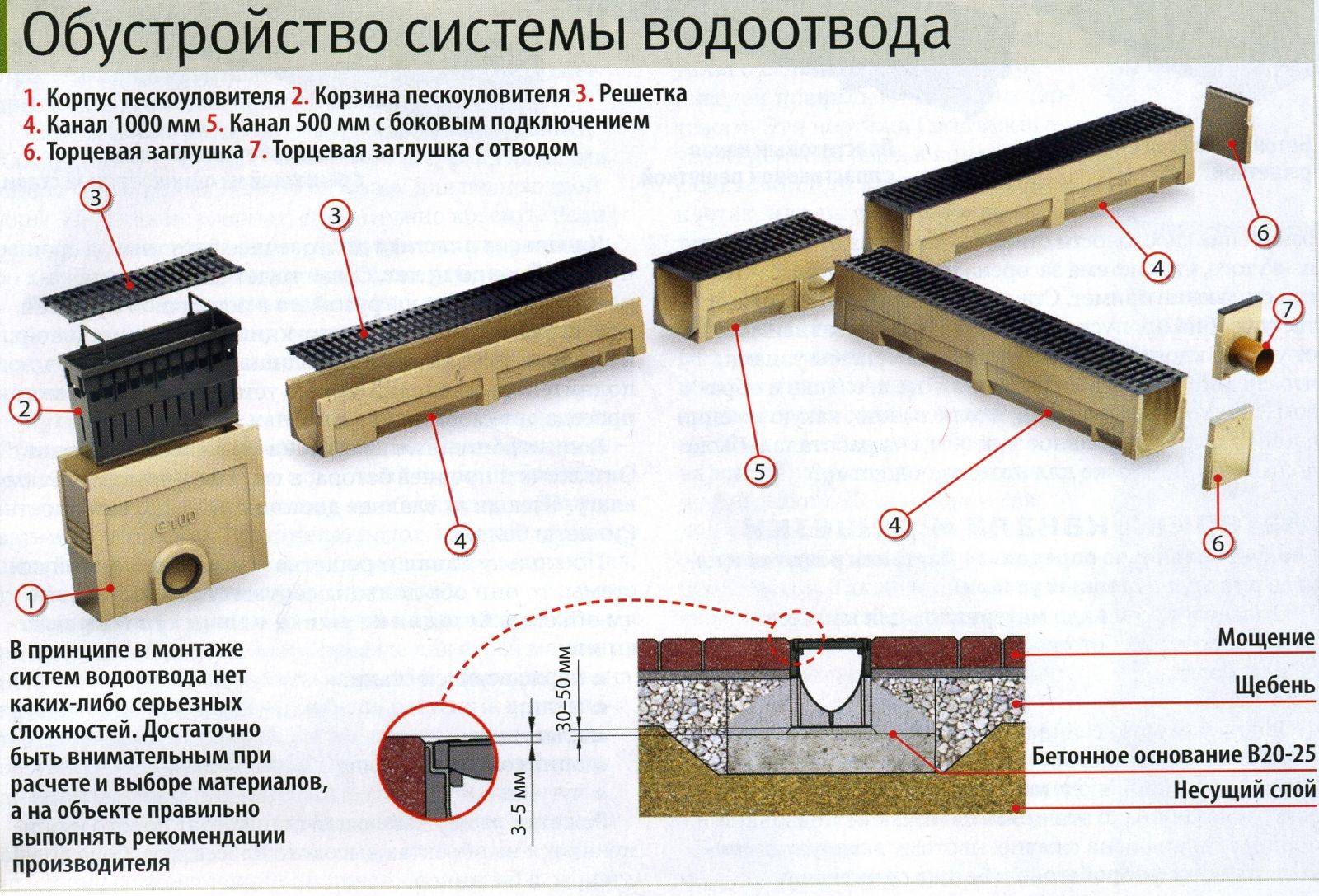

Технология монтажа поверхностного линейного водоотвода своими руками
Что бы сделать поверхностный линейный водоотвод своими руками необходимо выполнить следующие пункты:
Создаем чертеж участка, на котором указываем схему расположения элементов водоотвода. Чертеж нужно создавать в точном масштабе, что бы не прогадать с протяженностью желобов. После того, как чертеж будет создан, подбиваем смету и идем за покупкой всех элементов поверхностного линейного водоотвода.
С помощью деревянных колышков и веревки размечаем границы водоотвода. Если водоотвод будет проходить по заасфальтированной территории, размечаем ее песком.
Выкапываем траншею под желоба. Если желоба будут проходить через бетонные стяжки либо асфальтированную площадку, то создаем траншею аккуратно отбив границы с помощью отбойного молотка. Как мы уже говорили ранее, в конечном результате решетка желобов должна находиться на 3-5 мм ниже уровня земной поверхности. Исходя из этого, глубина траншеи должна быть следующая: высота желоба + 10 см подушки из бетонного раствора + 0,5 см. Что касается ширины траншеи, она так же должна быть немного больше ширины желоба: по бокам желоба будет создаваться подушка из бетонного раствора (10 см с каждой стороны).
В выкопанную траншею заливаем бетонный раствор, создав 10-сантиметровую подушку снизу и по бокам. Бетонную подушку по бокам создаем в виде откосов.
В самой нижней точке системы водоотвода устанавливаем пескоприемник. Соблюдаем ровность установки, для этого используем строительный уровень.
Приступаем к укладке желобов. Чаще всего сбоку на желобах выбита стрелочка, которая показывает направление соединения желобов между собой. Большинство существующих желобов оснащены пазами, поэтому крепление элементов между собой не должно составить труда. Стыки между желобами по необходимости заделываем герметиком (некоторые модели этого не требуют).
Когда транспортная магистраль водоотвода из желобов будет создана, с помощью переходников и патрубков соединяем желоба с пескоуловителем, а потом с канализацией
Обращаем ваше внимание на то, что пескоуловители имеют специальные отверстия, в которые монтируется патрубок. Эти отверстия могут быть заглушены пробкой либо выгравированы узором на бетонном изделии
В последнем случае отверстие необходимо будет выбить, используя молоток и зубило (как показано в видео-уроке).
Ну и, в конце концов, поверх установленных желобов укладывается решетка и система поверхностного линейного водоотвода готова к эксплуатации. Обращаем ваше внимание на то, что если вы используете в качестве водоотвода пластиковые желоба, то решетку необходимо устанавливать до укладки желобов в раствор. В этом случае решетка защитит желоба от деформаций, которые будут образовываться при застывании бетонного раствора.
На этом технология монтажа поверхностного линейного водоотвода своими руками считается оконченной! Как вы видите, ничего сложного нет, главное время от времени (раз в неделю-две) чистить пескоуловитель и решетку желобов от мусора и тогда ваша система водоотвода прослужит много лет!
Типы дренажных систем
Дренажный водоотвод
Сегодня используется два основных их вида. Первый – это глубинный, а его задача заключается в понижении уровня грунтовых вод. Вторая разновидность представляет собой поверхностный дренаж, предназначенный для сбора воды с тротуаров, дорог, газонов, дачных или садовых участков. О применении подобных решений будет рассказано ниже, а здесь мы рассмотрим две системы поверхностного водоотвода.
Первая представляет собой линейный дренаж, который используется в тех случаях, когда нужно собрать много воды с большой площади. Например, с бетона крупных аэродромов, транспортных терминалов или с покрытия улиц. Для того чтобы подобная система работала в полную силу нужно создавать поверхности, имеющие небольшой уклон по направлению к дренажной решетке. Случайный прохожий даже не обратит внимания на подобный перепад, однако вода будет стекать.
Когда сбор воды нужен не на большой площади, а на малом участке лучше использовать другой подход к решению этой проблемы. Обычно подобные конструкции являются частью общей дренажной системы, и монтируются под водосточные трубы и в других местах, где может скапливаться вода. Такие зоны, как террасы, въезды в гараж и входные группы построек могут создаваться с использованием обоих типов дренажа. Поверхностный водоотвод в этом случае дополняет линейный.

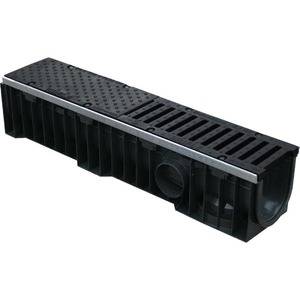

Устройство водоотводного лотка
Согласно европейской классификации, существует четыре вида лотков:
- Сточный лоток
. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент. - Коробчатый лоток
. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов. - Щелевой лоток
. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков. - Бордюрные лотки
. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.
Монтаж водоотводных лотков своими руками

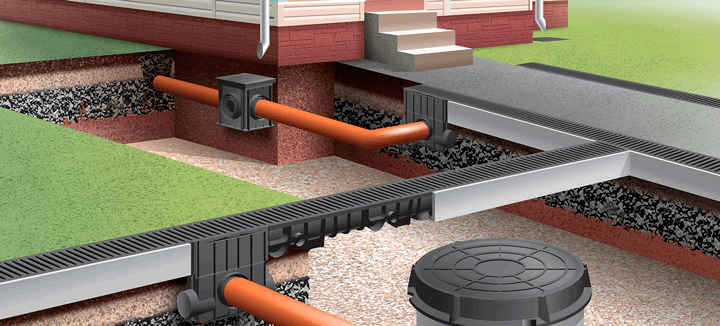

Комплексная система водоотвода
Комплексный водоотвод включает в себя:
- систему водоотвода с кровли;
- поверхностный водоотвод;
- внутренний отвод воды;
- систему отвода грунтовых вод;
- дренажные канавы.
Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.
Установка водоотводных лотков
Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.
Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.
Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.
Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.
Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .
Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.
Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.
Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.
Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.
Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.
Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.
Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.
Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.
Классификация ливневых водоотводов в зависимости от участка эксплуатации
Ливневый водоотвод может иметь совершенно различные характеристики в зависимости от места эксплуатации. Поэтому мы разделяем систему на несколько категорий:
- Гаражная система водоотвода;
- Дорожная система водоотвода;
- Канальная система водоотвода;
- Коттеджная система водоотвода;
- Пластиковая система водоотвода.
Каждая из этих категорий имеет отличное устройство дренажного водоотвода. Комплектующие систем различаются – водоотводный лоток для каждой системы имеет уникальные характеристики. Например, дорожная система ливневого водоотвода должна выдерживать высокие нагрузки – как статические, так и динамические. Лотки для водоотвода в такой системе должны быть максимально прочными, а дренажные решетки — гибкие, чтобы обеспечить максимальный срок службы (негибкие решетки при частом воздействии больших нагрузок чаще ломаются).
Канальные системы ливневого водоотвода характеризуются большой пропускной способностью, а коттеджные имеют такую комплектацию, чтобы было легко свести несколько систем в одну и выдерживать средние нагрузки (например, проезжая часть не густонаселенных районов).
Как сделать детали для водостока своими руками
Прежде чем говорить о том, как сделать водосток с крыши, следует заметить, что данный процесс имеет некоторые особенности в зависимости от того, из какого материала обустраивается конструкция, а также от того, приобретается ли готовая к сборке система либо все элементы в отдельности.
Например, если обустраивается водосточная конструкция из оцинкованной стали, значительно дешевле обойдётся собственноручное изготовление желобов, чем приобретение их в готовом виде. Желоба могут быть изготовлены в полукруглой или квадратной форме. Металлические оцинкованные листы легко загибаются, поэтому им несложно придать требуемую конфигурацию. На краевых участках желобов следует сделать изгибы для крепления к кронштейнам.
Изготовление крепёжных кронштейнов под крышу также не представляет собой особой сложности. По форме они должны соответствовать желобу, но иметь больший радиус, чтобы желоб без труда мог разместиться и зафиксироваться внутри них. Это простое и оптимальное решение по поводу того, как правильно крепить желоба на крыше.
Прочие компоненты водосливной системы, за исключением воронок, также могут быть куплены в готовом виде либо изготовлены самостоятельно. Материалов для их изготовления на рынке довольно много. Воронки придётся приобретать в готовом виде – их качественное изготовление под силу лишь профессиональным жестянщикам.
Особенности лотков из пластика
Лотки из пластиков делятся на несколько групп:
- универсальные;
- особо прочные;
- износостойкие;
- глубокие.
Универсальные лотки являются самым лучшим вариантом для регионов, где часто идут
обильные дожди.
Особо прочные изделия оснащены ребрами жесткости, поэтому их можно использовать не только в частном загородном доме, но и на автостоянке, территории гаражных кооперативов, под проезжей частью.
Износостойкие лотки способны отводить большие объемы воды и функционировать
в суровых условиях. Чаще всего оснащаются ребрами жесткости, решетками из чугуна и антивандальными креплениями. Основная сфера применения – территории загородных домов. Если требуется повышенная пропускная способность, то следует использовать глубокие лотки. У них увеличены параметры ширины и глубины, что позволяет монтировать систему дренажа на территориях с повышенным скоплением воды.
Преимущества пластиковых элементов:
- небольшой вес
обеспечивает удобную транспортировку и монтаж; - боковую стыковку облегчают
специальные выемки; - герметичное соединение
с трубами обеспечивает желоб на дне лотка; - пластик легко режется,
что позволяет создать элементы с длиной менее метра; - монтаж может осуществить один
человек; - пластиковый лоток может прослужить
до 50 лет.
Виды водоотводных лотков их особенности
Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.
Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.
Водоотводные лотки имеют несколько видов:
- Сточные
- Коробчатые
- Щелевые
- Бордюрные
Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.
Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.
Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.
Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.
Все водоотводные лотки изготавливаются из разных материалов:
- Металл
- Чугун
- Пластик
- Железобетон
Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.
Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.
Точечный водоотвод
Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.
Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.
Линейный водоотвод
Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.
Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.
Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.
Поверхностный водоотвод
Для поверхностного водоотвода необходимо проектирование.
Особое внимание уделить:
- Определению системы водоотвода
- Схеме расположения каналов, точек забота и мест сброса воды
- Количеству материала
Все эти задачи решаются с учетом нескольких важных моментов:
- тип грунта;
- вид поверхности;
- уровень подземных вод;
- схеме расположения различных построек, сооружений, дорожек, клумб;
- частота и интенсивность выпадения осадков.
Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
Водостоки для крыши: достоинства и недостатки
Конструкция системы зависит от типа кровли и собственных пожеланий в расположении мест слива. Их разделяют на три группы, по материалу из которого они изготовлены: оцинкованное железо, сталь покрытая полимерным слоем, ПВХ водостоки. Для хозяйственных и второстепенных построек водосток для крыши может делаться из ненужных строительных материалов, которые использовались ранее. Рассмотрим эти группы подробнее.
Оцинкованное железо
Благодаря низкой стоимости и повсеместной распространенности оцинкованного железа монтаж водостоков для крыши своими руками из этого материала встречается наиболее часто. Оцинковка легко режется, гнется и очень просто подгоняется под нужную конфигурацию.
Достоинства:
- Самое лучшее соотношение веса к прочности (7-8 г/кв.см. при предельной прочности до 500 МПа);
- Нечувствительность к солнечной радиации, перепадам и экстремальным значениям температур;
- Простой монтаж водосточной системы, доступный даже неквалифицированному исполнителю;
- Наиболее низкая цена.
Недостатки:
- Недолговечность покрытия;
- Быстрая потеря эстетичности внешнего вида;
- Плохие шумопоглощающие качества;
- Небольшая жесткость, приводящая к разгерметизации соединений и стыков.
Сталь с полимерным покрытием
Металлические с полимерным покрытием сливы для крыши своими руками имеют значительно лучшие эксплуатационные параметры, чем оцинкованные.
Достоинства:
- Высокая прочность и жесткость элементов;
- Повышенная стойкость к воздействию всех атмосферных факторов;
- Увеличенный срок службы, сравнимый со сроком эксплуатации металлической кровли;
- Улучшенные антишумовые параметры;
- Большой ассортимент элементов;
- Развитая система крепежа, соединений и замков;
- Возможность подобрать цвет под тон кровли.
Недостатки:
- Относительно высокая стоимость;
- Водосточная система своими руками покрытая краской, чувствительна к механическим повреждениям;
- Стальной слив с крыши для воды, своими руками он сделан, или заводского производства – отличается большим весом;
- Плохо стыкуются элементы водосточных систем различных производителей.
ПВХ водосточные системы
Полимерные водостоки объединили лучшие качества своих металлических предшественников.
Преимущества ПВХ:
- Высокая жесткость и прочность;
- Большой срок службы;
- Устойчивость к механическим нагрузкам и повреждениям;
- Эстетические качества;
- Прекрасные антишумовые параметры;
- Установка сливов на крышу своим руками не представляет трудности;
- Большое количество соединителей, колен, тройников, переходников и другой фасонины.
Единственный недостаток – более строгие требования к технологии монтажа, чем у остальных видов.
Самодельные водосточные элементы
На хозяйственных постройках, второстепенных и временных строениях, с целью экономии денег для построения водосточной системы можно использовать самодельные элементы. При наличии элементарных навыков работы с жестью, желоба вполне можно выгнуть из подходящих металлических отходов. В качестве крепежных кронштейнов могут использоваться куски арматуры, обрезки металла, бракованные крепежные скобы и прочие подходящие отходы.
Решая, как сделать водостоки для крыши своими руками, обратите внимание на строительные отходы. Очень интересный вариант желоба представляет разрезанная вдоль, канализационная ПВХ труба
Обрезки таких труб можно за бесценок или даром набрать на строительстве многоэтажных домов. По механическим параметрам такие водостоки для крыши пластиковые ничем не хуже фирменных, хотя естественно уступают им в эстетическом плане.
Зачем нужны водостоки
Водосточная система имеет одну самую главную функцию – обеспечить отведение дождевой воды с крыши, чтобы не повредить его. Водосток представляет собой сложную систему из труб, желобов, колен и воронок. Благодаря их грамотному расположению вся вода попадает в строго отведенное для этого место. Здесь есть несколько вариантов:
- Специальные дождевые бочки и канистры. Которые устанавливают под водосточными трубами.
- Отвод воды за дом в место, где размыв почвы не принесет вреда ни конструкциям, ни самому участку.
- Слив в дренажную систему, если таковая имеется на участке.
Другими словами, сход воды с крыши становится контролируемым.
Можно говорить и о декоративном значении водостока
Он является линией, которая зрительно отделяет фасад от крыши, и привлекает внимание
Вот почему так важно подобрать водосточную систему, которая по цвету и материалу изготовления полностью гармонирует с экстерьером дома
Линейный и точечный водоотвод
В зависимости от принципа монтажа и составляющих деталей можно выделить точечные и линейные водоотводы. Чаще всего используется только линейная система, хотя на «сложных» участках есть необходимость использовать точечный водоотвод или их комплексное сочетание. Если же участок относительно ровный, точечные системы обычно не рассматриваются как альтернатива линейным из-за сложной установки, обслуживания и большой вероятностью засорения.
Среди характеристик точечных систем водоотвода можно выделить:
- Установка на «сложных», неровных участках;
- Установка труб на относительно большой глубине;
- Необходимость установки в воронку для хорошего стока (все 4 стороны должны идти поднаклоном);
- Большая вероятность засорения;
- Плохой доступ для очистки труб от мусора;
- Высокий риск затопления отдельных участков системы.
Мы видим, что установка точечного дренажного водоотвода и его обслуживание довольно затруднительно
Если вы знаете о предполагаемом скоплении большого количества воды на определенных участках (например, сток талой воды с крыши), но при этом в линейном водоотводе необходимости нет, важно установить хотя бы точечную систему водоотвода
Конструктивные особенности водосточных систем
Конструкция водоотводящих сооружений с годами практически не изменилась – главными составляющими частями все так же остаются желоба и стояки в виде вертикально расположенных труб.
Однако появилось множество элементов, упрощающих монтаж деталей к поверхностям кровли, фасада и между собой.
Производство изделий поставлено на широкую ногу, и сегодня можно приобрести готовые элементы для любых, даже самых сложных систем, лишь бы позволяли материальные возможности.
После необходимых расчетов приобретают нужное количество деталей, затем складывают их по принципу конструктора и монтируют согласно инструкции.
Схематическое изображение элементов водосточной системы. Кроме указанных элементов в монтажном комплекте могут присутствовать хомуты, муфты, уплотнители, соединительные элементы различной конфигурации
Для дачи – небольшого по размерам домика с двускатной крышей – можно соорудить конструкцию самостоятельно, используя оцинкованные стальные листы.
Но для большого коттеджа с красиво оформленным фасадом и кровлей лучше приобрести готовый фабричный комплект, который будет дополнительным украшением для здания.
Сварка лотков
Сварку секций лотков и отдельных элементов системы можно выполнять различными методами, но наиболее предпочтительным считается сварка неплавящимся электродом в инертном газе (TIG). При сварке аустенитного нержавеющего проката необходимо учитывать следующие отличия: удельное электрическое сопротивление примерно в шесть раз больше, точка плавления примерно на 1000С ниже, теплопроводность составляет около одной трети от соответствующего показателя углеродистого проката, коэффициент теплового расширения по длине примерно на 50% больше.
Обработка сварных швов
На поверхности сваренных деталей в районе сварного шва образуется пористый оксидный слой, содержащий в основном окислы железа и хрома. Этот слой в значительной степени ослабляет стойкость соединения к коррозии, так как под оксидным слоем образуется зона со сниженным содержанием хрома, для того, чтобы стойкость сварного шва и околошовной поверхности к коррозии была столь же высокой, как и у основного материала, оксидный слой и зону со сниженным содержанием хрома следует удалить с помощью травления, которое является наиболее эффективным методом обработки сварных швов. Травление выполняется путем погружения или поверхностного нанесения травильных растворов на сварные швы и околошовное пространство.
При выборе системы очень важно определить марку стали, интенсивность стоков и нагрузку на пол в районе размещения системы. От соответствия этим показателям зависит долговечность эксплуатации системы
Старайтесь избегать таких конструкций, которые допускают скопление грязи или затрудняют очистку.
При такелажных работах следует использовать стропы из полимерных материалов.
При транспортировке не допускать соприкосновения с черными металлами.
Не допускать попадания металлической стружки от углеродистых сталей на поверхность изделий (в том числе, искры от резки или сварки черных металлов).
Брызги цемента или бетона следует удалять незамедлительно, при этом поверхность промывать водой.
Ржавчину, образующуюся от длительного соприкосновения с черными металлами или в царапинах, можно удалить теплой азотной кислотой в концентрации 10-15% с незамедлительным последующим ополаскиванием и высушиванием.
Для очистки поверхности нержавеющей стали подходят слабощелочные чистящие средства (pH 9…11). Важными этапами очистки являются ополаскивание и сушка. Не следует применять абразивные или содержащие железо губки и т.п., которые могут поцарапать или иным образом повредить металл.
Правильная и регулярная чистка гарантирует долговечность элементов систем поверхностного водоотвода из нержавеющей стали.
Монтаж водосточной системы
В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.
При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.
Держатели желобов
Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.
Пошаговая инструкция по монтажу держателей
Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:
Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.
Сначала устанавливаются крайние держатели с обеих сторон
На них закрепляют шнур для определения мест установки остальных элементов.
Для определения мест установки остальных крюков на крайние держатели крепится шнур
Проверяют уклон уровнем.
Уклон шнура проверяется уровнем — он должен составлять 3 мм на каждый метр трассы
Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.
Оставшиеся держатели устанавливают так, чтобы по ним проходил протянутый шнур
Закрепление воронок
Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.
Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь
Установка труб
Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.
Пошаговая инструкция по установке водосточной трубы
Для крепления вертикальных элементов водостока выполняют следующие действия:
Намечают место.
Стену размечают для крепления хомутов
Сверлят стену и вставляют дюбели.
В стене сверлят отверстия и вставляют в них дюбели
Саморезами привинчивают хомуты.
В установленные дюбеля саморезами крепят хомуты
Устанавливают трубы.
Трубы вставляют в хомуты
Зажимают все элементы.
Хомуты закрывают и зажимают винтами или защёлкивают
Сливные колена
Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.
Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.
Самостоятельный монтаж системы водоотвода
Чтобы сделать водоотведение на участке своими руками, закупите необходимые материалы: трубы для перемещения воды, элементы соединения коммуникаций между собой и с фасадом здания, цемент и бетон для заливки желобов, песок, водоприемные воронки, канализационные решетки и прочее.
Сначала нужно вырыть траншеи для установки дренажных труб. Далее необходимо равномерно насыпать на дно слой из песка и щебня, чтобы коммуникации не проседали и не деформировались. Проложите по всей длине трубы и соедините их при помощи раструбов. Для лучшей герметичности стоит покрыть места стыковки клеевым раствором.
Систему труб необходимо присоединить к месту, куда будет отводиться вода. Если это искусственный пруд, выройте заранее котлован и залейте бетоном, не забыв предварительно вывести в него трубы. Стоки могут сбрасываться в любую емкость, откуда будет периодически откачиваться жидкость. Подойдет даже старая канистра объемом в 200 – 300 л.
Когда вся система замкнута, траншеи можно закапывать. Для этого присыпьте трубы гравием или щебнем, затем песком, а напоследок таким же грунтом, который покрывает весь участок. Каждый слой плотно утрамбуйте.
Для поверхностного водоотвода прикрутите шурупами сточные трубы по всей длине от крыши до основания дома. По периметру крыши установите на стропилах желоба, которые не позволят воде стекать в произвольных местах. Они должны быть под небольшим уклоном, чтобы все осадки попадали в водоприемную воронку.
Общая система водоотведения объединяет поверхностный и закрытый водоотвод. Для этого нужно провести водосточные трубы под землю и прикрепить к дренажным.
