Преимущества пустотелых железобетонных плит

Многопустотные плиты являются универсальным строительным материалом, который применяется для устройства горизонтальных несущих конструкций в гражданском, коммерческом и промышленном строительстве. Наличие технологических пустот в их конструкции обеспечивает множество преимуществ по сравнению с монолитными конструкциями:

  • Небольшой вес – минимизирует нагрузки на фундамент здания.
  • Улучшенная тепло- и шумоизоляция – воздух, содержащийся в пустотах, выступает в качестве дополнительной изоляции между этажами.
  • Высокая несущая способность и прочностные характеристики.
  • Быстрый монтаж – выполняется с привлечением автокрана для подъема и укладки конструкций на несущие стены.

Это общие преимущества всех многопустотных плит перекрытия, поэтому остановимся подробнее на отличительных особенностях отдельных серий:

  • ПК – в относительно больших пустотах правильной круглой формы можно прокладывать инженерные коммуникации (сливные, вентиляционные трубы и т.д.). Из недостатков можно отметить не очень качественную поверхность, поэтому на черновую отделку уйдет больше времени, сил и денег, чем при использовании безопалубочных изделий. Но при этом более низкая цена продукции этой серии компенсирует дополнительные затраты.

    Фото 6. Изготовление плит ПК

  • ПБ – более гладкая поверхность минимизирует расходы на отделку. За счет отсутствия поперечного армирования их можно без риска потери несущей способности резать как в продольном и поперечном направлении, так и под углом 45°. Но они более дорогостоящие по сравнению с ПК, что компенсируется отсутствием необходимости в толстослойной черновой отделке.

    Фото 7. Производство изделий ПБ

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.3.1 ГОСТ 21.501 чертежи архитектурных решений -это чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

Согласно п.3.2 ГОСТ 21.501 чертежи конструктивных решений — это  чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

Выделим информацию об основных требования к размерам предъявляемые ГОСТ 21.501-2018:

Согласно разделу 4 Общие положения:

В соответствии п.4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

Согласно разделу 5 Архитектурные решения:

В соответствии с п.5.3.2 на планы этажей наносят размеры:

а) координационные оси здания (сооружения), расстояния между ними и общее расстояние между крайними осями;

б) толщину стен и перегородок и их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, другие необходимые размеры

Согласно п5.4.1 на разрезах наносят и указывают размеры :

  • координационные оси здания (сооружения);
  • расстояния между координационными осями и общее расстояние между крайними осями;
  • отметки уровней, характеризующие расположение элементов несущих и ограждающих конструкций по высоте (земли, чистого пола этажей и площадок, низа опорной части заделываемых в стены элементов конструкций, верха стен, карнизов, уступов стен, головки рельсов крановых путей и т.п.);
  • размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках;
  • толщину стен и их привязку к координационным осям (при необходимости);

В соответствии с п.5.4.2 на фасадах наносят и указывают размеры:

  • координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов в плане и перепада высот);
  • отметки уровней земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров). Допускается отметки низа и верха проемов указывать на разрезах;
  • отметки уровней, размеры и привязки проемов и отверстий, не указанные на планах и разрезах;

размеры проема и основные установочные размеры переплетов.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

  • цементно-песчаные стяжки;
  • перегородки из гипсобетона;
  • масса напольного покрытия или панелей;
  • теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Виды ЖБ плит перекрытия

Сегодня производители выпускают разные виды плит, что позволяет подобрать оптимально подходящее по размерам и техническим параметрам изделия для перекрытия пролетов практических любых габаритов.

Классификация плит перекрытия:

  • Ребристые – представляют собой железобетонные изделия с тонкой основой и выступающими продольными и поперечными ребрами жесткости. За счет П-образного сечения они отличаются высокой сопротивляемостью изгибающим напряжениям и хорошей несущей способностью. Подобные ЖБИ чаще используются при строительстве промышленных объектов. В частном домостроении их применяют из-за ребристой нижней поверхности – она увеличивает финансовые затраты на отделку.

    Рисунок 1. Ребристые ЖБИ

  • Полнотелые – железобетонные изделия сплошного сечения. Несмотря на относительно небольшую толщину (120 и 160 мм), обладают внушительным весом. В связи с этим для перекрытия жилых домов их практически не применяют.

    Рисунок 2. Сплошные плиты перекрытия

  • Пустотные – данные железобетонные изделия бывают разных видов по технологии изготовления и толщине. Они являются наиболее востребованными среди частных застройщиков, поэтому рассмотрим их подробнее.

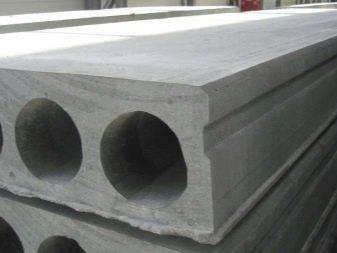

    Фото 3. Железобетонные изделия с технологическими пустотами

Многопустотные плиты представляют собой железобетонные изделия прямоугольной формы с продольными технологическими отверстиями, проходящими по всей их длине. Благодаря наличию пустот они обладают меньшим весом по сравнению с монолитными перекрытиями, более высокими звуко- и теплоизоляционными характеристиками.

Пустотные изделия производятся по нескольким разным технологиям:

  • Безопалубочная – применяется современный метод непрерывного формования. Получается длинная плита-полуфабрикат, которая после набора бетоном прочности режется на элементы требуемых размеров. Таким способом изготовляются ЖБИ серий ПБ, 3,1ПБ и 1,6ПБ.

    Фото 4. Плиты, изготовленные по безопалубочной технологии

  • Опалубочная – для изготовления используется металлическая опалубка стандартных размеров, в которую устанавливается армирующий каркас, пустотообразователи и впоследствии заливается бетон. Этот метод применяется для изготовления изделий марок ПК и ПНО.

    Фото 5. ЖБИ, изготовленные по опалубочному методу

Также многопустотные плиты перекрытия выпускаются разных видов по толщине:

  • Стандартные (220 мм) – изделия типа ПК и ПБ.
  • Облегченные (160 мм) – ЖБИ марок ПНО, 3,1ПБ и 1,6ПБ.

Чем отличаются плиты ПК и ПБ?

Таблица 1. Основные отличия железобетонных изделий серий ПК и ПБ

Отличительные качества

Марка плит

ПБ

ПК

Технология производства

Безопалубочный метод

Опалубочный метод

Максимальная длина

10,8 м

7,2 м

Несущая способность

Изготовляются плиты с несущей способностью от 300 до 1600 кг/м2.

Стандартный показатель предельной нагрузки – 800 кг/м2. Реже выпускаются изделия до 1250 кг/м2.

Состояние поверхности

Плиты имеют гладкую поверхность с минимальным количеством поверхностных дефектов, что удешевляет последующие отделочные работы.

Изделия формуются в металлических опалубках, поэтому качество поверхности ниже сравнительно с ПБ.

Армирование

Для армирования применяется предварительно напряженная арматура.

Предварительно напряженной арматурой выполняется армирование плит длиной свыше 4,2 м.

Марка используемого бетона

от М400 до М500

М200-М400

Резка

Резку рекомендуется производить в заводских условиях.

Резку рекомендуется производить в заводских условиях.

Характеристики пустотелых (многопустотных) плит

Размер

От габаритов пустотелой ПК зависит и ее окончательная цена. Принципиальное значение, кроме таких характеристик, как длина и ширина, имеет еще и вес.

Габариты ПК колеблются в следующих пределах:

  • в длину плита может быть от 1180 до 9700 миллиметров;
  • в ширину – от 990 до 3500 миллиметров.

Самые востребованные и распространенные – это многопустотные ПК, длина которых составляет 6 метров, а ширина 1,5 метра. Существенное значение также имеет толщина (высота) ПК (правильней будет называть этот параметр «высотой», но строители обычно называют ее «толщиной»).

Итак, высота, которой могут обладать многопустотные ПК, стабильно имеет размер в 220 миллиметров. Немалое значение имеет, естественно, и масса ПК. Плиты перекрытия из бетона должен поднимать подъемный кран, грузоподъемность которого минимум должна составлять 4-5 тонн.

Масса

Производимые в Российской Федерации плиты имеют вес в пределах от 960 до 4820 килограммов. Масса считается основным аспектом, по которому обусловливается метод, посредством которого будет производиться сборка плит.

Вес плит схожей маркировки может различаться, но лишь незначительно: поскольку если расценивать массу с точностью до грамма, то это сделать очень трудно, так как на массу способно оказать воздействие множество факторов (влажность, состав, температура и другое). Если, к примеру, плита попала под дождь, значит, она, естественно, станет немного тяжелее той панели, которая не была под дождем.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Классификация ОСБ плит по стандартам ЕС

Сейчас даже российские производители выпускают большую часть ОСБ плит по стандартам Евросоюза и США. У нас есть отечественный ГОСТ Р 56309-2014. Он разработан с учётом европейского норматива ЕН 300:2006 и имеет одинаковую с ним маркировку.

Существуют ОСБ плиты EN 300 «Ориентированно-стружечные плиты особой спецификации». Сорт отличается стойкостью к истиранию лицевых поверхностей, прочностью на изгиб и повышенной способностью удержания крепежей. Пространственная прочность и устойчивость к влиянию влаги позволяют использовать EN 300 в довольно суровых условиях.


Пример использования ОСБ сорта EN 300Источник stroyfora.ru

Есть ещё один европейский сорт – EN 13986. Классифицируется он, как плита для строительных целей. Показатели у него несколько хуже, чем у EN 300, но и цена немного ниже.

В рамках этих сортов есть четыре класса ориентированно-стружечных плит:

  • OSB-1 – плиты, неустойчивые к намоканию. Их рекомендуется использовать в сухих помещениях или для изготовления мебели.
  • OSB-2 предназначается для использования в условиях сухости в качестве конструкционной плиты.
  • OSB-3 – конструкционная плита для влажных условий. Также может использоваться для наружной обшивки построек.
  • OSB-4 – влагостойкая строительная плита, рассчитанная на механические нагрузки. Она может быть использована для несущих конструкций.

Размеры плит перекрытий ПБ

Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также марка бетона М-400 и выше. Расшифровка маркировка аналогична ПК.

Ширина зависит от установленного стенда, как правило, это 1,2 метра, но бывают дорожки и другой ширины. Просто 12 дм наиболее удобна для заполнения среднестатистического проема.

Длина очень вариативна и может быть от 1,8 до 12 в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9,6 метров. Дальше, либо падает несущая способность, либо увеличивается толщина панелей.

Наши цены на эти изделия тут: плиты перекрытия ПБ.

Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно круглые отверстия имеют несколько меньший диаметр, например 150 мм, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования

Как правильно рассчитать?

Изначально необходимо правильно скомпоновать плиты на плане. Основное правило: плиты перекрытия опираются только по двум сторонам. Так как у плиты рабочее армирование нижнее, нельзя допускать локальные нагружения (стойки, колонны). Немаловажным моментом будет являться, на какие стены будут опираться перекрытия (стен из шлакобетона, кирпича, бетона), что влияет на расчет нагрузок.

Определяем расчетную длину плиты. Она меньше реальной и является расстоянием между наиболее удаленными соседними стенами. Задается геометрическими параметрами. Следующий этап – сбор нагрузок. Для того чтобы определить нагрузку на каждое изделие, необходимо на плане обозначить все тяжести, действующие на перекрытия.

Просуммировав эти составляющие, нужно полученное значение разделить на количество плит. Таким образом, можно получить предельно допустимую нагрузку на каждое изделие.

Естественно, нельзя максимально нагружать каркас здания во избежание достижения критического уровня, для этого рассчитывается оптимальное значение. Например, плита весит 2400 кг, она предназначена для площадки в 10 м2. Нужно разделить 2400 на 10. Получается, что максимально допустимое значение 240 кг на 1 м2. Так же должен учитываться вес самого изделия, на который рассчитывалась нагрузка (предположим, что ее значение равно 800 кг на 1 м2). Тогда необходимо от 800 убавить 240, что дает показатель в 560 кг на 1 м2.

Следующим шагом нужно примерно предположить вес всех нагружающих предметов. Допустим, что он равен 200 кг на м2, тогда от нашего предыдущего показателя 560 кг на м2 отнимаем 200 кг на м2 и получаем 360 кг на м2. Последним этапом определяем вес людей, отделочных материалов, мебели. В среднем, это 150 кг на м2. Тогда от 360 нужно отнять 150. Мы получили оптимальную нагрузку 210 кг на м2. Рассчитать максимальный изгибающий момент можно по формуле: Mmax= q*l^2/8, где l – длина пролета.

На следующем этапе подбирается класс бетона и сечение арматуры по сортаменту. Последним действием является проверка по предельным состояниям.

Чертеж 1. Раскладка плит в панельном доме.

Чертеж 2. Частный дом.

Чертеж 3. Многоэтажный дом.

Видео о размерах и весе плит перекрытия смотрите ниже.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

  • на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
  • второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
  • третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

  • длина, которая может составлять 1,68–12 м,
  • ширина, изменяемая в пределах 0,98–1,48 м;
  • толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

  • буквы и цифры, характеризующие геометрические параметры и вес;
  • коэффициент, отражающий несущую способность;
  • тип и класс арматуры;
  • тип и марку бетона;
  • дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

  • длина изделия, составляющая 1,68–12 м;
  • ширина панели 0,98–1,48 м;
  • толщина плиты, равная 22 см;
  • диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
  • марка бетона, из которого изготовлена строительная продукция М200–М400;
  • расход бетона, а также стальной арматуры для изготовления продукции;
  • масса конструкции 0,75–5 т;
  • величина расчетного усилия, выраженного в кгс/м2 800–

Требования

К готовым изделиям предъявляются следующие требования:

  • размеры должны соответствовать ГОСТу для ребристых панелей;
  • обязательное соответствие стандартам прочности, жесткости и устойчивости перед растрескиванием, морозостойкости (устанавливается испытанием);
  • закладные и монтажные петли должны быть произведены из стали установленного стандарта и определенного диаметра. Металлические элементы подвергаются обработке антикоррозийными составами, а формы для заливки соответствуют утвержденным стандартам.

К бетону также существуют требования, а именно:

  • легкие бетоны обладают плотностью 1м³/1800-2000 кг и соответствуют обозначенной пористости, у тяжелых бетонов плотность варьируется в пределах 1м³/2200-2500 кг;
  • отпуск натяжения арматуры осуществляется после достижения бетоном контрольной прочности, значение которой указано в проекте;
  • качество всех компонентов бетона должно соответствовать ГОСТам.
  • в случае применения плит на территориях с наличием агрессивной газовой среды производство перекрытий регламентируется проектной документацией на объект строительства.

Качество арматуры и петель регламентируется следующим образом:

  • для ребристых плит может использоваться арматура, изготовленная из разрешенных сталей, что указано в проектной документации;
  • форма и размеры петель и закладных должны соответствовать чертежам, ГОСТам и эксплуатационным характеристикам;
  • натяжение арматуры выполняется механическим или электромеханическим способом;
  • коэффициент напряжения в арматуре после натяжения может отклоняться от разрешенного в проекте максимум на 10%.

Все эти технические данные и стандарты, указывающие на типовые размеры перекрытий, позволят осуществить правильный подбор п-образных панелей, которые будут надежно выполнять возложенную на них миссию.

Виды и особенности

Цены на плиты перекрытия вполне демократичные, поэтому их широко применяют в строительстве. Ребристые и пустотные используют в условиях неагрессивной среды и нормальном температурно-влажном климате.

Плиты классифицируются в зависимости от типа опирания на несущую конструкцию либо ее толщины. Чтобы доставить изделия к месту монтажа, на строительной площадке используют монтажные петли и специальные захватные устройства.

Основными преимуществами плит перекрытия является невысокая цена, тепло- и звукоизоляционные качества, простота монтажа, высокая несущая способность, долговечность.

Среди главных особенностей применения можно выделить следующие:

  • форма и размер перекрытия в реальности должны строго соответствовать предоставляемым чертежам;
  • ширина и длина плиты перекрытия должны соответствовать требованиям ГОСТ.

Если необходима плита для перекрытия пространства, размер которой больше, чем пространство между основными осями координат строения, то длина рассчитывается как длина между осями плюс необходимая величина. Число определяется с учетом принятого конструктивного решения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
