Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Таблица форм

Все эти блоки устанавливаются кранами или в крайнем случае лебедками. Но, есть изделия, которые изготавливаются размером 20х20х40 см. Они выливаются на фабрике стандартными формами. Процесс вибропрессования значительно уплотняет раствор.

Использовать такие фундаментные блоки своими руками следует для небольших зданий, имеющих незначительный удельный вес. Масса их составляет не более 40 кг. О том, как происходит процесс формования блоков ФБС на производстве, смотрите в этом видео:

Используя такой материал, необходимо создавать дополнительные пояса для армирования. Иногда в каждый шов по горизонтали укладывают сетку, изготовленную из металла. Чтобы повысить прочность, можно дополнить конструкцию армирующим поясом на большую высоту.

Все выполняемые процессы зависят от существующих условий на выбранном для фундамента участке, большое значение имеет конструкция самого здания.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.


Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Некоторые тонкости выбора

Выбирая блоки ФБС нужно учитывать несколько технических нюансов, от которых будет зависеть тип изделия. В частности, блоки подбираются исходя из таких условий:

Устойчивость и тип грунта.

Толщина возводимых стен и межэтажных перекрытий.

Общая масса строения.

Требования к прочности фундамента.

Общая площадь основания.

Например, для построек на нестабильной почве потребуются более широкие блоки. Кроме этого, глубина ФБС не всегда идентична толщине кладки. В частности, блок может выступать на 10 сантиметров с одной стороны или на 6, если предусмотрен двусторонний выступ

Важно понимать, что для оптимальной усадки и прочной связки швов рекомендуется использовать разноразмерные блоки

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.


Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

  1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
  2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
  3. Нескальные грунты:
    • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
    • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

ПочваМинимальное заглубление (м)
1Песок0,5
2Глина0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

  1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.

  2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Как маркируются ФБС блоки

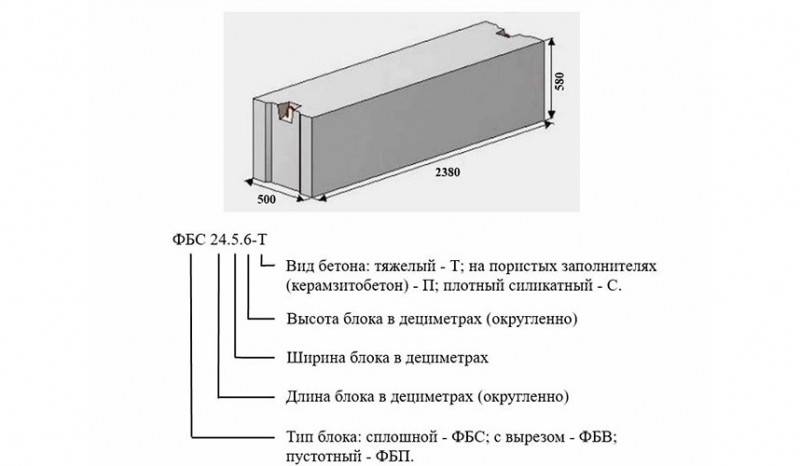

Рассмотрим маркировку ФБС 12-3-6 Т и разберемся, что обозначают буквенно-цифровые аббревиатуры, имеющиеся в обозначении:

  • ФБС – несет информацию о том, что используется фундаментный блок сплошной;
  • 12 – округленное до дециметров значение длины, составляющей 1180 мм;

Маркировка блоков ФБС

  • 3 – ширина продукции, указанная в дециметрах;
  • 6 – высота блочного изделия в дм, фактический размер составляет 580 мм;
  • Т – обозначение тяжелого бетонного раствора, применяемого для изготовления.

Для обозначения материалов, из которых изготовлены изделия, кроме буквы Т, также используются следующие буквы:

  • П – обозначает применение керамзитобетона с пористой структурой;
  • С – свидетельствует об изготовлении продукция из силикатного материала.

Зная маркировку, несложно определить характеристики, которые имеют ФБС блоки.

Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.

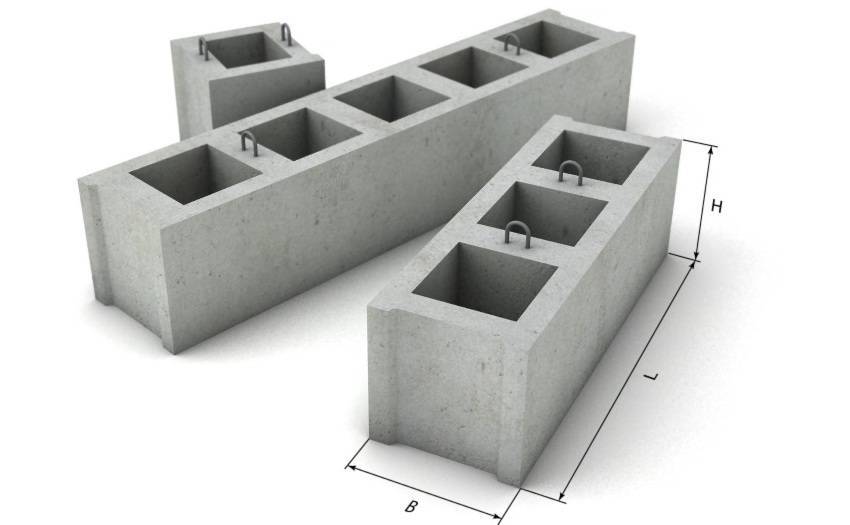

ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.

Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.

Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

В качестве основания под столбчатый или ленточный фундамент употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.

Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.

Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ

Стандарты

Все технические характеристики ФБС также регламентируются ГОСТом.

Кроме габаритов, в стандарте указывается масса блока. Этот показатель определяет плотность бетона, а также вес, знание которого необходимо для погрузочных работ, транспортировки и укладки.

Размеры и масса должны быть в соответствии. Отклонение допустимо, но незначительное. Так, предельно допустимое отклонение длины не должно превышать 13 мм, ширины и высоты – 8 мм.

Если вес, установленный стандартом для конкретной модели, существенно отличается от оригинала, значит, блок имеет недопустимые внутренние пустоты, что понижает его прочность. Такие модели нельзя использовать для строительства несущих конструкций.

Там же указывается, для строительства каких сооружений пригоден тот или иной вид. Например, используя знания стандарта, можно точно рассчитать, какой глубины должен быть фундамент для одноэтажного дома.

Для производства любого вида фундаментного блока должен применяться бетон высокой плотности.

Его класс обуславливает прочность ФБС:

  • Т – тяжелый бетон, плотность около 2400 кг/куб. м;
  • П – керамзитовый бетон, плотность 1800 кг/куб. м;
  • С – силикатный бетон, плотность 2000 кг/куб. м.

Все характеристики производители обязаны указывать в маркировке. Например, если в ней указано ФБС-24-4-6 т, значит, используется блок с параметрами 2380 х 400 х 580, при производстве которого использовался тяжелый бетон.

Кроме стандартных параметров, ГОСТ регламентирует такие, как морозостойкость и теплопроводность.

Показатель морозостойкости ведет себя наоборот. Чем больше коэффициент, тем выше сопротивление материала к заморозке.

К другим параметрам, которые оговариваются ГОСТом, относятся пожароустойчивость и водонепроницаемость.

Пошаговая инструкция строительства сборного фундамента из готовых ФБС

Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.

Шаг 1

Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:

  1. По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
  2. По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.

Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.

Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.

Шаг 2

Земляные работы при строительстве фундамента из блоков ФБС своими руками.

Варианты:

  1. Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
  2. Дом с подвалом. Вариантов два:
  • роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
  • роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.

Шаг 3

На дно траншеи засыпается слоями песчано-гравийная подушка.

Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.

На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.

Строительство фундамента из блоков ФБС в обводненных грунтах требует:

  • дренажного стока, который делается, например, в песчано-гравийной подушке;
  • или прокладки дренажных трубопроводов по периметру фундамента.

Шаг 4

Монтаж фундамента из ФБС или их раскладка в траншее.

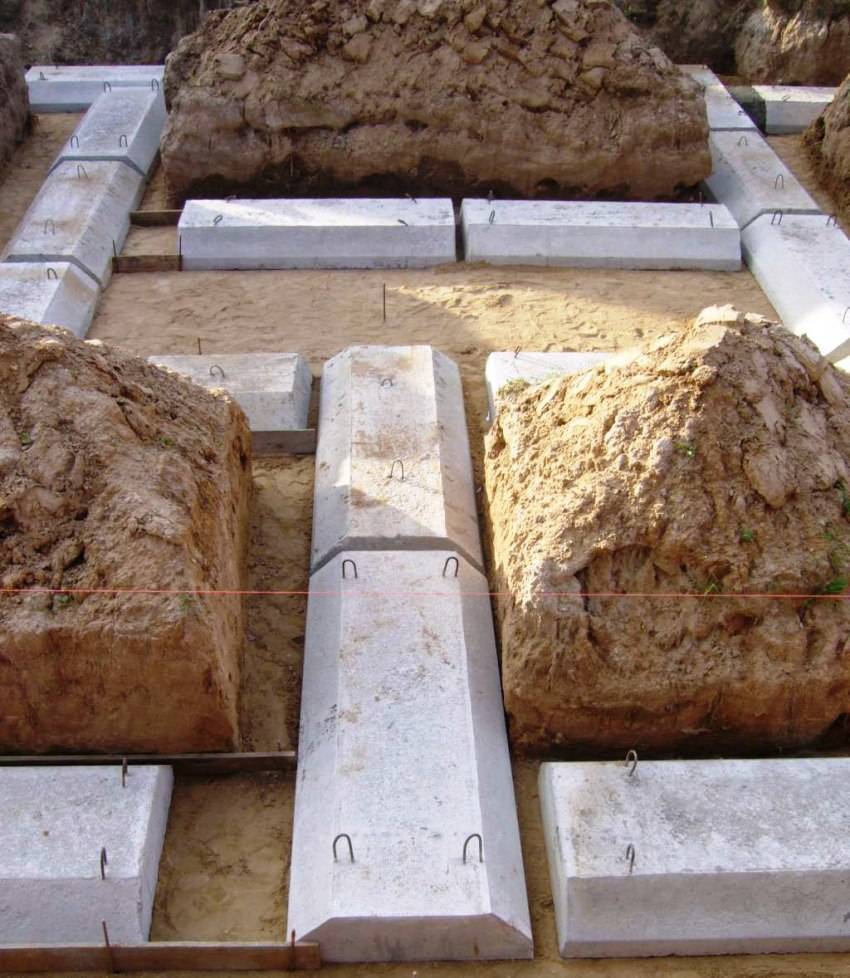

Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.

Как класть блоки ФЛ на фундамент?

  • При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
  • Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
  • Установка производится на ЦПР.

Шаг 5

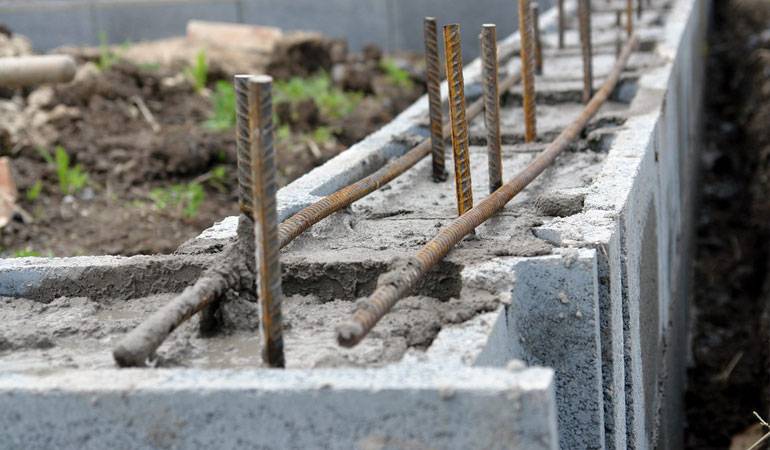

  • Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
  • Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
  • Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
  • При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.

Применение блоков ФБП

Блоки ФБП или пустотелые фундаментные блоки имеют некое сходство с блоками УДБ, отличием от которых является то, что квадратные отверстия не на сквозь, а заглушенные и бывают не только вертикальными, но и горизонтальными.

Для изготовления данных блоков применяют так называемый тяжелый бетон, силикатный бетон или шлакобетон.

Блоки ФБП изготавливают по стандартным размерам:

  • ширина 60 сантиметров;
  • высота 58 сантиметров;
  • размер шага отверстий пирамидальной формы – 60 сантиметров при длине изделия до 6 метров.

Вес фундаментного блока изменяется от 200 килограмм до 3 тонн. Толщина стенок блока – 10 сантиметров.

Применение блоков ФБП имеет ограниченную область  из них изготавливаю комплексы фундаментов под большую механизированную технику с движущимися частями под различные дробильные устройства, прокатные станы, металлообрабатывающие станки.

Блоки ФБП запрещается применять в условиях влажного и вязкого грунта.

Часто ФБП используют в сборно-разборных фундаментах.

Прежде чем выбрать один из типов фундамента необходимо определить гидрогеологические и инженерно- геологические условия местности, на которой будет производиться строительство здания, а также изучить конструктивные возможности здания или сооружения, объём нагрузки, который будут нести на себе фундамент и блоки.

Виды ФБС блоков для фундамента

Задача ФБС блоков выдерживать огромные нагрузки, удерживая на себе вес всего здания. Выбирая фундаментные блоки, следует учитывать их способности к пожаростойкости, водонепроницаемости и морозостойкости.

Согласно с ГОСТ 13579-78 фундаментные блоки подразделяются на три вида – ФБС, ФБВ и ФБП. Изготавливают их из силикатного, керамзитобетона или из тяжелого бетона.

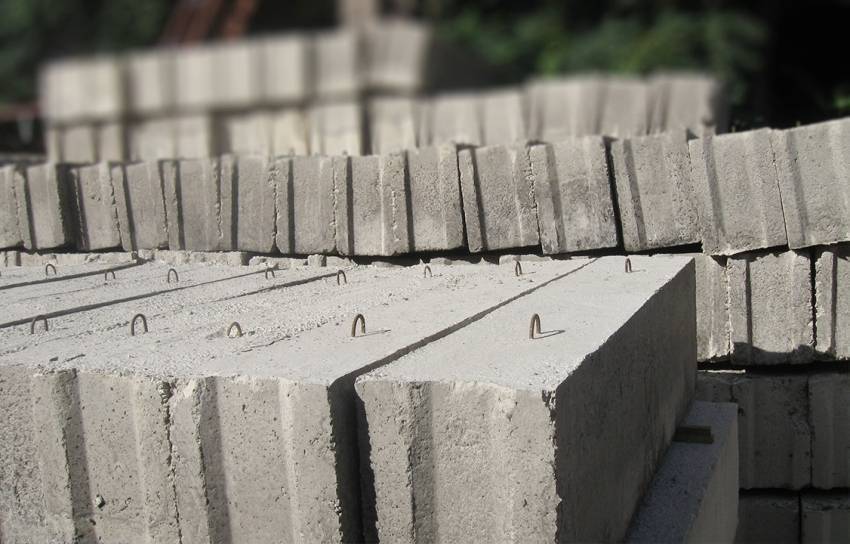

ФБС – полнотелые изделия из бетона, самые прочные в сравнении с другими видами. Именно этот тип применяют для постройки фундамента дома, подвалов или технических подполий. Изготавливают в виде параллелепипеда, металл используется только для специальных петель, предназначенных для монтажа блоков.

Блоки вида ФБВ наименее распространенные и их следует заранее заказывать у производителя. От блоков ФБС отличаются наличием продольного выреза предусмотренного под коммуникации.

Марка ФБП – пустотный фундаментный блок. У них одна стандартная длина 2,4 м, но по высоте и ширине могут отличаться. Облегченные блоки изготавливаются оставляя вертикально-замкнутые или горизонтальные пустоты.

По технологии блоки ФБС уплотняют с помощью вибрации, стандартные опоки должны обеспечивать одинаковые размеры всех изделий и гладкую поверхность. Если технология нарушена, невозможно будет ровно уложить все блоки, появятся щели, скосы, что значительно уменьшит качества фундамента к гидро- и теплоизоляции.

Кроме ГОСТовских, различают ещё несколько маркировок. Для справки, приведём краткий список конструкций элементов нулевого цикла:

  • Ф – это железобетонная или бетонная конструкция для из утяжелённого бетона, предназначенная для колонн, как правило, стаканного типа;
  • ФЛ – так же, железобетон из тяжёлого бетона, предназначается под устройство ленточного фундамента;
  • БФ – железобетонный ленточный элемент из тяжёлого бетона, используется при возведении внутренних и наружных стен здания для промышленных и сельхоз нужд;
  • ФР – железобетон из утяжелённого бетона для трёхшарнирных рам.

Попытаемся теперь разобраться, какой бетон чаще всего используется. Ленточные фундаменты – это, в первую очередь, строительные конструкции, которые работают преимущественно по сжатию (за исключением фундаментных подушек). Поэтому, необходимости применения высоких марок и классов бетона практически нет. Обратимся к ГОСТу 13579-78: максимальным классом прочности на сжатие будет В15 или же бетон с маркировкой М-200. Минимальным классом для керамзитбетонной продукции или тяжёлого бетона считаем В3,5 или маркировки М-50. И минимальным классом для изделий из силикатного бетона – В12,5 или марки М-150.

В большинстве случаев, для фундамента выбирается утяжелённый цементный бетон В7,5 для блоков видов ФБВ и ФБС. Для более слабых ФБП необходим куда более прочный материал типа В12,5.

Чтобы знать какой размер фундаментных блоков вам необходим для строительства, необходимо заранее начертить схему, чертеж, где будут подробно указаны расположения всех блоков.

Маркировка фундаментных блоков

Рассмотрим маркировку фундаментных блоков. Последующие цифры после первых букв означают длину, ширину и высоту блока. Учитывайте, что параметры обычно завышены на 20 мм.

В зависимости от марки бетона вес блока может меняться.

Блоки из тяжелого бетона с армированием, называются фундаментными подушками, сокращенно ФЛ. Их используют при постройке ленточных фундаментов, для жилых высотных зданий. В связи с большой нагрузкой, выдерживаемой блоками ФЛ, при изготовлении к ним выдвигаются высокие требования точности размеров и качества материала. Железобетонные фундаментные блоки способны выдерживаться сейсмическую активность в 9 балов, имеют высокую устойчивость к температурным колебаниям и коррозии.

Выбор фундаментных блоков для строительства

Вид фундаментных блоков выбирается в зависимости от следующих параметров:

  • грунт и его устойчивость;
  • площадь фундамента;
  • материал, используемый для кладки и стен здания;
  • габариты и вес постройки;
  • толщина стен и их длина.

Обычно на длину одной стены рассчитывают 4-5 блоков ФБС. Для влажных и глинистых грунтов выбирается крупногабаритные фундаментные блоки ФБС, а для сухих, где закладка выполняется на глубине 60-70 см, применяют средние ФБС.

Для строительства небольших домиков, дач, баней, коттеджей используют фундаментные блоки по размеру 40х20х20 мм. Их можно укладывать вручную, без использования спец техники. Благодаря удобным размерам фундаментный блок 20х20х40 используют не только при укладке фундамента, но и при возведении стен здания.
