Как правильно сделать вентиляцию в гараже своими руками

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Схемы

В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

Естественная вентиляция. Схема движения воздуха.

Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.

Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:

Перфоратор для долбления отверстий.
Болгарка или пила по металлу.
Трубы ПВХ (их номенклатуры канализационных изделий).
Решетки на концы труб снаружи.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Пошагово монтаж осуществляется следующим образом:

Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
Наружные отверстия закрываются решетками.

Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.

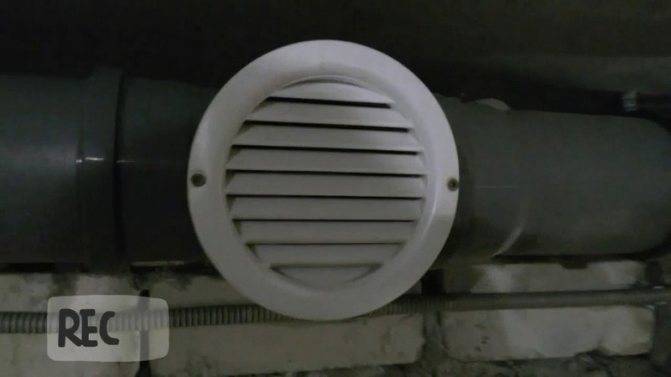

Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов

Схема принудительной вентиляции в гараже

Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.

Приточный вентилятор для организации принудительной вентиляции

Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.

Комбинированный способ вентилирования гаража

Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.

В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

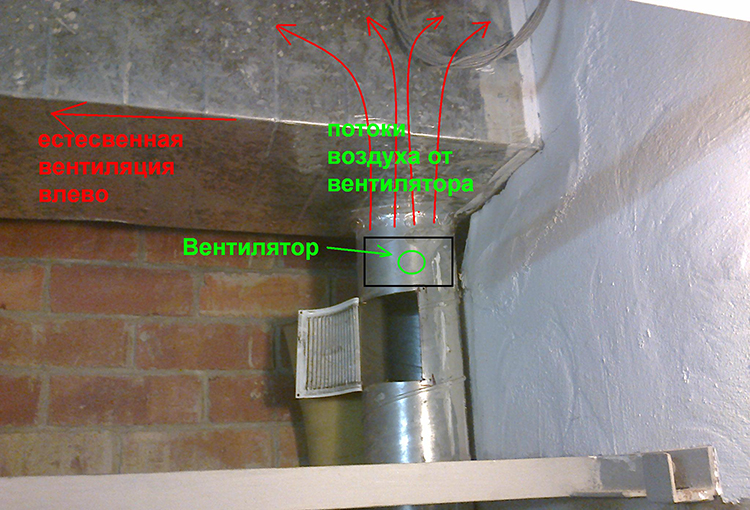

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

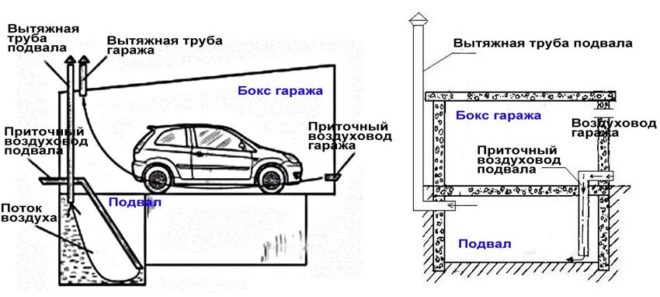

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Как делается вентиляция

Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.

Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.

Естественная вентиляция

Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.

Схема естественной вентиляции в гараже

Итак:

Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.

https://youtube.com/watch?v=j3wKrih6XXA

Комбинированная вентиляция

Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления. Вытяжка комбинированной вентиляции

Вытяжка комбинированной вентиляции

Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.

Принудительная вентиляция

Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.

Схема принудительной вентиляции

Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.

Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.

Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.

Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.

Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.

Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.

Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.

Переоборудование естественной вытяжной системы в принудительную

Самая простая вытяжная система не всегда справляется с поставленной задачей. Повышение эффективности естественной вентиляции необходимо в следующих случаях:

Чрезмерная конденсация в подвале.
Появление грибка, плесени и грибка.
Затхлый воздух в комнате.

Производительность вентиляционной системы может быть улучшена несколькими способами:

Увеличение диаметра вентиляционных каналов. При площади подвала не более 10-12 квадратных метров выхлопная труба может иметь сечение 120 * 120 мм, а если она единственная – 150 мм.
Увеличьте высоту выхлопной трубы. Это приведет к увеличению тяги.
Сделайте дополнительные вытяжные и приточные воздуховоды.
Установите вентилятор в дымоход для обеспечения принудительной циркуляции воздуха.

Первые три варианта требуют серьезной модификации системы вентиляции. Четвертый вариант – создание принудительной вентиляции на основе существующей естественной вытяжки. Процесс преобразования состоит из нескольких этапов:

Подведение силовых кабелей к месту установки электрической сети.
Снятие декоративной решетки.
Установка вентилятора.
Установка декоративной решетки.
Подключение вентилятора к блоку питания.

В большинстве случаев достаточно установить только один вентилятор, на вытяжной трубе. Для усиления эффекта можно установить второй вентилятор во впускном канале. Чтобы максимально увеличить тягу, установлен центробежный вентилятор. Центробежный вентилятор имеет повышенную эффективность и уровень шума. Данная конструкция устанавливается снаружи; при монтаже необходимо произвести частичный демонтаж воздуховода.

После завершения установки или модификации вентиляционной системы необходимо проверить тягу. Поднесите зажженную свечу или спичку к вентиляционному каналу. При хорошей тяге пламя слегка изгибается в сторону воздуховода.

Технология монтажа комбинированной вентиляции

Комбинированный вариант вентиляции в гараже позволит сделать систему более эффективной, и при этом не слишком затратной. Суть метода в том, чтобы оставить один из потоков естественным, а второй стимулировать при помощи вентилятора.

Например, искусственный отток обеспечит вытяжной вентилятор, который будет «высасывать» воздух из помещения, освобождая пространство для свежего потока с улицы.

Здесь уже не так важно, в каком месте располагается вытяжка – хозяин может сделать её, где ему удобно

Схема комбинированной вентиляции

Вентилятор может быть канальным, накладным или крышным. Потребление энергии у таких устройств, минимальное — всего около 20 Вт. Вполне подъёмна и цена прибора – от 500 до 2,5 тыс. руб. Зато он обеспечит стабильную циркуляцию воздуха при любой погоде.

Для лучшей тяги используют прямой гладкий отрезок трубы. Участок, где располагается вентилятор, нужно утеплить.

Запускается оборудование вручную. Иногда его подсоединяют к выключателю света, чтобы не забывать включать и выключать устройство. Есть модели с таймером, которые проветривают помещение ещё некоторое время, после отъезда хозяина, а затем автоматически отключаются.

Роль естественных приточных отверстий могут играть решётки, вмонтированные в нижнюю часть гаражных ворот. Их размер должен в два раза превышать размер вытяжного отверстия.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

Территориальное расположение здания гаража.
Наличие или отсутствие соседствующих строений.
Присутствие отопительных приборов в помещении гаража.
Размещение подвального помещения под зданием.
Этажность строения (наличие комнаты отдыха).
Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
Наличие или отсутствие окон в гараже.

Что вы получаете, обустроив вентиляцию

Далее рассмотрим причины, по которым следует установить вентиляцию в гараже, а также плюсы такого решения:

Очищение воздуха от вредных веществ

Средства для полировки, химикаты, краска и прочные чистящие средства — вот лишь некоторые из предметов, которые есть в любом гараже. Все они выделяют токсичные вещества, которые могут накапливаться до опасного уровня. Вентиляция поможет рассеять неприятные запахи и очистить воздух от химических соединений.

Предупреждение опасности распространения угарного газа

Про монооксид углерода или по-другому угарный газ наверняка слышали многие. Он активно выделяется при работе двигателя автомобиля. В больших концентрациях в непроветриваемом гараже он может вызвать быструю потерю сознания и асфиксию с последующим летальным исходом.

Свежесть воздуха без неприятных запахов

Запах внутри гаража может стать очень затхлым, если нет движения воздуха. Кроме того, гаражные помещения могут быть душными летом, если они должным образом не охлаждаются.

Избавление от конденсата

Вентиляция также может помочь с излишками накапливаемой воды на стенах, потолке, двери гаража. Как известно, влага — питательная среда плесени, грибка, насекомых и другой живности. Кроме того, вода постепенно разрушает конструкцию здания, приводит к образованию трещин, протечек, ржавчине металлических соединений. Это особенно актуально для гаражей, расположенных в районах с резко континентальным климатом, а также в регионах с холодной зимой и жарким летом.

Гаражная вентиляция своими руками

Особенного в этой системе удаления загрязнённого воздуха ничего нет. Её планируют заранее при начале строительства. Закладывают в стенах и крыше гаража вентиляционные каналы, а на входном канале устанавливается вентиляционная решётка. При наличии подвального помещения для хранения овощей, вытяжку делают индивидуальную. Вентиляционные каналы в этом случае проходят прямиком на крышу гаража.

При проведении малярных работ в вашем гараже важно правильно оборудовать вытяжку. Она должна обеспечивать бесперебойное удаление и потребную мощность, которой будет достаточно при работе с краскопультом. В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки. Но цены не всегда и не для всех являются доступными

Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками

Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.

В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки. Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.

Для этого не потребуется особых умений и больших денежных затрат. Хватит обыкновенного строительного пылесоса, ударной дрели или перфоратора и непосредственно материала, из которого будет изготовлены приёмное устройство и система трубок воздуховода. Приёмное устройство представляет собой вытяжной зонт, изготовленный из металлического профильного листа. Зонт располагается непосредственно над местом, где производится окраска изделий.

Система воздуховодов, выполненная из гибких трубок, соединяет приемный зонт с пылесосом, посредством которого создаётся разряжение и происходит всасывание. Для защиты двигателя пылесоса, и приёма частиц распыленного лака или краски, необходимо установить фильтр, обеспечивающий нужную фильтрацию воздуха.

Кроме специализированной местной вытяжки гаража, где производятся лакокрасочные работы, также потребуется общая принудительная вентиляция.

Очень часто к зданию гаража пристраивают комнату отдыха или надстраивают второй этаж. Это следует учитывать на стадии проектирования площадей гаража и обустройства вентиляции. Вытяжка должна обеспечивать свежесть воздуха и не допускать смешения воздушных масс соседних помещений.

Заключение

Для подземного помещения гаража можно использовать две вентиляционные системы – принудительную и естественную. Принудительная в куда меньшей степени зависит от погоды и перепадов температур. По структуре труб она идентична естественной. Требуется два канала – приточный и выводящий. Главным отличием является использование дополнительных устройств.

Такими устройствами могут быть вентиляторы, диффузор-флюгер, дефлектор. Также можно использовать обычную лампочку, которая нагревает воздух, и создает перепад давления. Эффективность естественной вентиляции резко падает зимой от налипания снега и инея, а летом от нагревания воздуха во внешней среде. При выборе необходимо учитывать все плюсы и минус систем.

Делаем вентиляцию в гараже своими руками: схемы и устройство естественной и принудительной систем

Технологическая карта процесса

Схемы
