Как правильно сделать вентиляцию в погребе под гаражом: схема вытяжки, монтаж

Тонкости обустройства погреба в гараже

Чтобы добиться оптимального микроклимата в подвальном помещении гаража, стоит выбрать один из двух вариантов:

Естественная вентиляция.
Принудительная вентиляция.

В первом случае принцип построения аналогичен, как и 1-этажном здании, когда для подвода и отвода воздуха используются специальные трубы, установленные в разных частях помещения. Вытяжные воздуховоды могут монтироваться двумя способами:

Путем монтажа через стену и вывода на улицу.
Посредством вывода трубы через крышу.

Перед тем как сделать вентиляцию в погребе, стоит подобрать подходящую трубу. Она должна имеет длину 2,5-3 метра, чтобы изделие выступало над крышей на 0,5-1,0 м. В верхней части воздуховода монтируется дефлектор, активизирующий движение потока воздуха, а также препятствующий попаданию внутрь грязи и пыли. Оптимальный диаметр дефлектора — в два раза толще, чем диаметр трубы. При желании сделать его можно и самостоятельно с применением пластика.

Труба подачи воздуха монтируется на расстоянии 0,5 м от пола и столько же над уровнем поверхности земли. Сверху вывод закрывается решеткой для защиты от живности. Воздухоотводы могут выполняться из пластика или асбеста. Первые обходятся дешевле и отличаются стойкостью к повреждениям и низкой температуре. Наиболее доступный вариант — жесть, но такой материал долго не служит.

Немаловажным элементом вентиляции являются заслонки, которые можно приобрести или сделать самостоятельно. Главное, чтобы изделие полностью перекрывало проток трубы. Система закрытия воздуховодов бывает автоматическая или ручная. Ее наличие позволяет своевременно перекрывать поступление холодного воздуха в подвал.

Второй вариант — сделать организованную вентиляцию с применением вентиляторов (принудительный способ). Главная сложность заключается в подведении напряжения с учетом требований электробезопасности. При отсутствии специальных навыков можно посмотреть обучающее видео или пригласить специалистов. Делайте все так, чтобы проводка была надежно защищена от влаги.

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража нам вновь необходимы приточный и вытяжной воздуховоды, устанавливать их нужно также, как и для естественной вентиляции. Отличие от нее состоит в установке на вытяжке вентилятора, создающего постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

СПРАВКА: В процессе устройства вентиляции в гараже с подвалом следует учитывать розу ветров. Желательно установить приточную трубу у наветренной стороны, а вытяжку на подветренной, так вы повысите эффективность работы вентиляции и решите проблему с обратной тягой при сильном ветре.

В принудительной системе кондиционирования существуют альтернативы вентилятору:

Диффузор-флюгер — создает воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
Турбодефлектор, смонтированный на верхушке вытяжной трубы. При наличии ветра он создает пониженное давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличивая мощность системы кондиционирования.
Установка в вытяжном канале небольшой лампочки накаливания. Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем необходимый нам поток.

Вентиляция погреба в гараже — схема:

Умеете устанавливать датчики и работать с автоматикой? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затратив немного времени, сил и денег на установку вытяжки в гараже в подвале, вы обеспечите хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Приоритеты естественной вентиляции

Вентиляция овощной ямы является хлопотным процессом, но существует возможность облегчить его. С этой целью в стене конструкции необходимо обустроить отверстие, по величине не превышающее габаритов кирпича. Это отверстие лучше защитить сеткой, чтобы емкость была защищена от попадания в него посторонних предметов и различных насекомых.

Выполняя монтаж ямы для хранения овощей самостоятельно, очень важно не забыть об основных нормативных правилах, которые следует неукоснительно соблюдать при обустройстве вытяжки. Советы, приведённые ниже, помогут обеспечить её долговечность и надёжность:

Советы, приведённые ниже, помогут обеспечить её долговечность и надёжность:

Следует учитывать, что расчёт вентиляции в овощной яме обеспечивается с соблюдением нормы: на 1 м² необходимо применение трубы с диаметральным сечением 25 см.
В идеале диаметральное сечение трубы для притока воздуха должно быть немного больше, чем для вытяжки.
Над уровнем земли отводная труба должна быть на определённой высоте, так как это существенно влияет на интенсивность притока воздуха в конструкцию. Для достижения максимального результата, следует установить её на расстоянии 80 см над поверхностью.
Использовать прибор, который усиливает эффективность воздухообмена. Это аппарат способствует процессу разряжения воздуха во внутренней части трубы, что также позитивно сказывается на воздухообмене.

Для обеспечения должного воздухообмена, необходимо установить внутреннюю часть трубы, предназначенной поступлению воздуха, на уровне 40 – 45 см от пола. Труба для вытяжки устанавливается так, чтобы её внутренний край начинался непосредственно под потолком ямы.

Схемы

В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

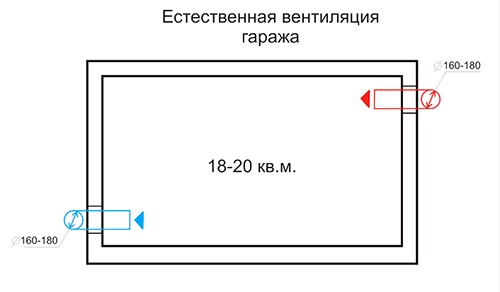

Естественная вентиляция. Схема движения воздуха.

Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.

Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:

Перфоратор для долбления отверстий.
Болгарка или пила по металлу.
Трубы ПВХ (их номенклатуры канализационных изделий).
Решетки на концы труб снаружи.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Пошагово монтаж осуществляется следующим образом:

Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.

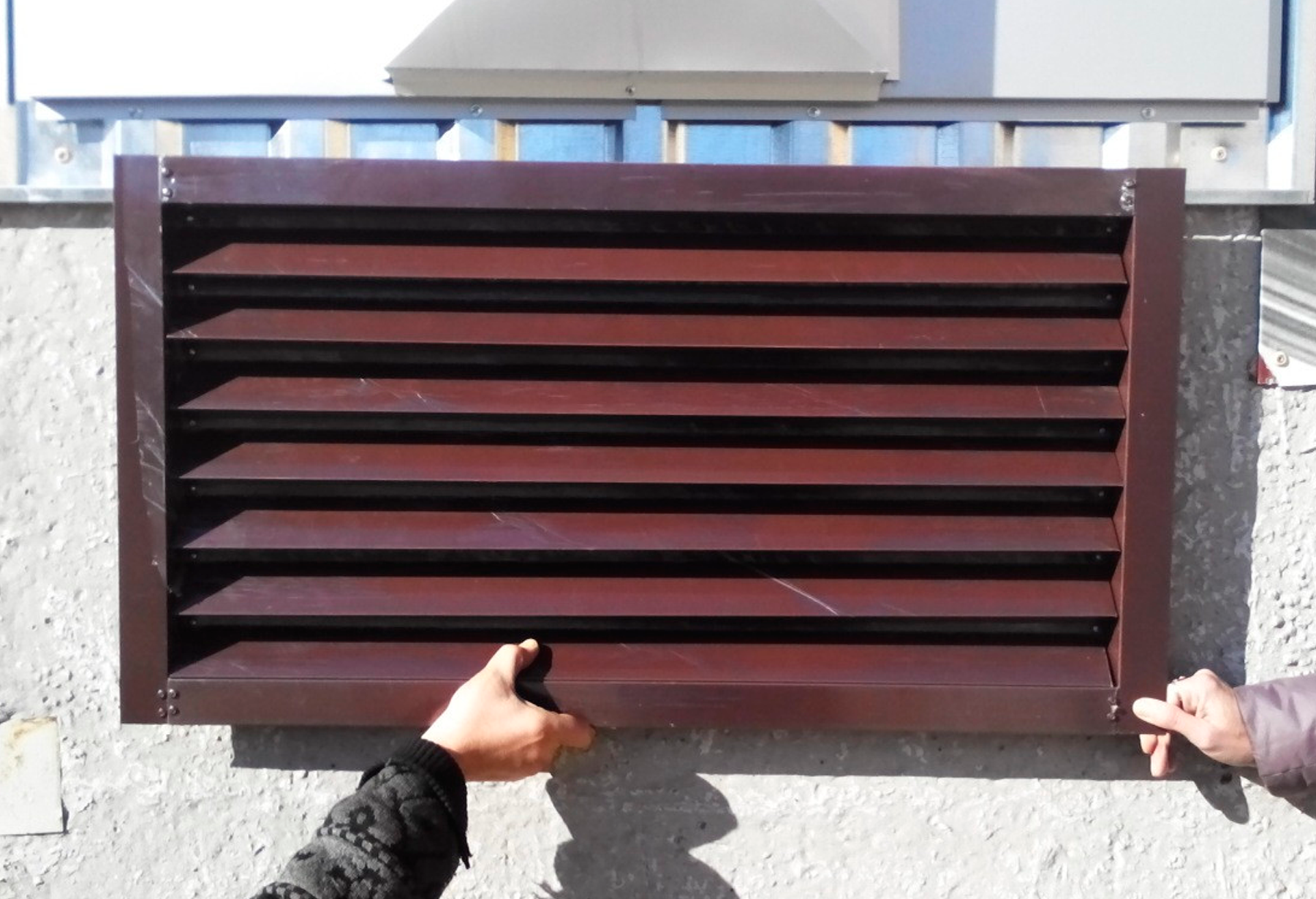

Наружные отверстия закрываются решетками.

Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.

Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов

Схема принудительной вентиляции в гараже

Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.

Приточный вентилятор для организации принудительной вентиляции

Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.

Комбинированный способ вентилирования гаража

Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.

В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.

Устройство естественной вытяжки

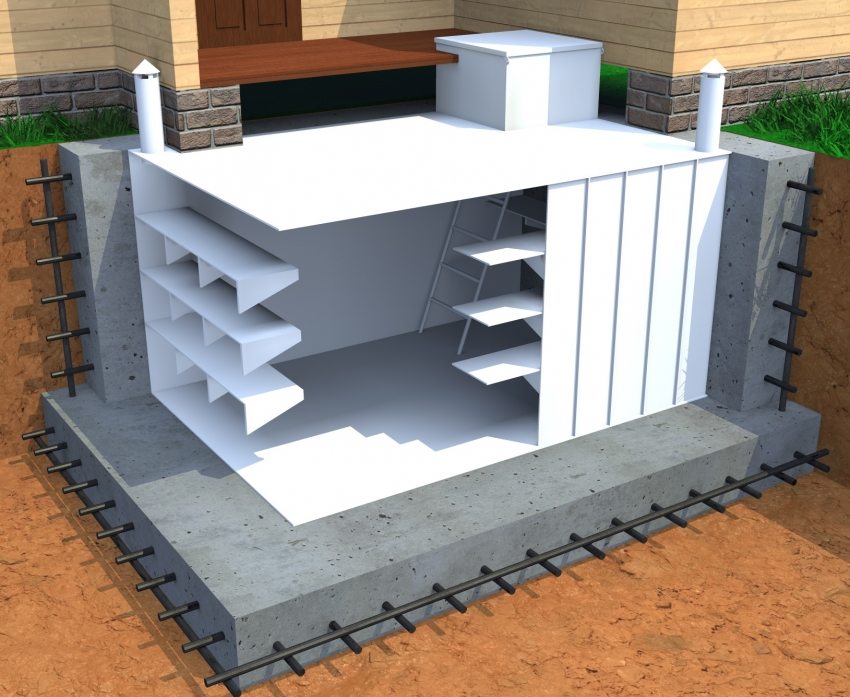

Как правило, вытяжка в погребе выполняется по стандартной схеме с двумя каналами – приточным и вытяжным. В качестве последних используется недорогая канализационная ПВХ труба одного диаметра.

Выход приточного воздуховода

Воздуховоды нужно установить по таким правилам:

Вытяжная труба начинается в верхней зоне овощехранилища, не ниже 20 см от потолков, иначе перекрытие станет «потеть» снизу.
Верх вытяжного канала поднимается как можно выше, дабы обеспечить хорошую тягу. В идеале срез трубы должен находиться на уровне кровли.
Низ приточного воздуховода разместите в 30—50 см над полом, верх достаточно вывести на уровень цоколя.
Если погреб – отдельное сооружение, то ставьте каналы вертикально с проходом сквозь потолок, не допуская поворотов. Подобную схему можно реализовать в гараже, пропустив трубопроводы через перекрытия.
Воздуховоды из подвалов, устроенных под частным домом либо сараем, прокладывайте с минимальным числом поворотов. Чтобы пройти сквозь стену и вывести канал наружу, 2 изгиба вполне достаточно.
Торцы труб закройте от осадков металлическими зонтиками, а приточную дополнительно перекройте сеткой. Поскольку она стоит низко, нужно преградить путь в погреб для грызунов.

Вентиляция с одной трубой будет работать, если организовать приток через входную дверь

В некоторых случаях вентиляцию в подвале гаража принято выполнять одной комбинированной трубой, разделенной на 2 секции продольной перегородкой. Она служит одновременно притоком и вытяжкой. Данный способ не отличается эффективностью, поскольку между каналами нет перепада высот. Вдобавок отверстия расположены в одном месте, а не разнесены по углам погреба для лучшей циркуляции. Как устроить правильную вентиляцию под гаражом, показано в видеоматериале:

Нередко в интернете встречаются советы по улучшению естественной тяги с помощью дефлекторов – металлических насадок на вытяжной воздуховод. Устройство, показанное ниже на фото, при обдуве ветром создает вокруг оголовка трубы зону разряжения, отчего тяга возрастает. Чем сильнее дует ветер, тем больше воздуха дефлектор помогает всасывать из подвала. Но для зимнего периода это не слишком удачное решение и вот почему:

чтобы дефлектор нормально функционировал, его надо вывести из подветренной зоны, то есть, поднять над крышей;
сколько воздуха уйдет наружу, столько и поступит через приточный воздуховод, из-за чего при сильном морозе и ветре все припасы могут замерзнуть;
если пытаться регулировать воздушный поток заслонкой, то при каждой перемене погоды придется ее настраивать.

Подробнее о естественной вентиляции погребов рассказывается в следующем видео:

Принцип работы вентиляции

Микроклимат в любом помещении основывается на трех составляющих: температуре, влажности и подвижности воздуха. Если комната плохо проветривается, значит, нет правильной вентиляции погреба, что неминуемо приведет к застойным явлениям со всеми неприятными последствиями. Чрезмерный воздухообмен также не несет ничего хорошего. Так, тепло активно поступает в атмосферу, вследствие чего произойдет промерзание комнаты и всего того, что в нем находится.

Под вентиляцией принято понимать процесс замены отработанного кислорода чистым. В подвале нет зазоров, через которые бы происходил естественный воздухообмен

Именно поэтому важно организовать систему вентиляции в погребе. Реализуется это путем установки приточных и вытяжных каналов, которые способны создать нужную тягу для циркуляции кислорода

Различают несколько видов вентиляции:

принудительная вентиляция – предполагает, что для движения воздуха в погребе нужны специальные вентиляторы, которые монтируют в трубы (как правило, вытяжные);
естественная вентиляция – предполагает, что воздух в погребе циркулирует благодаря разнице давлений между двумя каналами (приточном и вытяжном), при этом трубы размещены на разной высоте;
комбинированная – ее можно сделать, когда недостаточно одного естественного воздухообмена; когда нужно оперативно просушить комнату, включается принудительная вентиляция.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
Мелкоячеистая сетка.
Емкость для конденсата.
Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

В конце входной трубы, где происходит забор воздуха.
Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

В трубу монтируют вентилятор.
Для запитки вентилятора укладывают электрокабель.
Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Структура системы вентиляции

Как правильно сделать вентиляцию? Вся система удаления и поступления воздуха обычно состоит из двух труб. По одной из них поступает холодный воздух. По другой этот воздух выходит на улицу. Вентиляция в подвале происходит за счёт закона Архимеда. Он гласит о том, что плотность холодного воздуха больше чем плотность тёплого. Именно по этой причине труба, по которой поступает холодный воздух с улицы, должна находиться в погребе намного ниже вытяжной.

Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). Конец её в погребе обычно не доходит 40-60 см до пола. Если вентиляция в подвале гаража сделана правильно, то конденсат на теле приточной трубы, даже тонкостенной, быть не должен. Но для большей надёжности многие покрывают их сверху изоляцией.

Но это совсем не значит, что конденсат не должен быть внутри приточки. Поскольку температура воздуха внутри холоднее, то некоторое количество влаги там будет выделяться. Для того, чтобы оно ни скапливалось, а беспрепятственно выходило под трубой, с приточкой делают небольшой своеобразный капле приёмник: горку на полу из мелкого гравия для испарения капель, которые стекают туда.

Простейшая организация каплеприемника

Отверстие для вытяжки находится под потолком, в противоположном конце помещения от притока воздуха.

Расположение её там не случайно. Для того чтобы свежий воздух, попав из приточной вентиляции, циркулировал по всему помещению и, подогретый испарениями овощей и окружающей температурой, поднимался к потолку, и уходил в отверстие вытяжки. Ее так же, как и приточку, часто покрывают сверху изоляцией.

Сама труба вытяжки делается как можно выше, чтобы сила потока тёплого воздуха была довольно большой. Сверху обеих труб, на улице, обязательно следует сделать защитный козырёк для того, чтобы при дожде капли не попадали внутрь и не заливали пол помещении.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Типовая схема естественного вентилирования

Такой вариант системы воздухообмена подходит для случаев, когда гараж используется только в качестве места для стоянки автомобиля и посещается нерегулярно в течение непродолжительного периода (1-2 часа). При этом достаточно обеспечить естественную вентиляцию. Обустраивается она по следующей схеме:

Делают отверстия на противоположных стенах постройки. Достаточный диаметр определяется с учетом воздухообмена, все зависит от целевого назначения гаража. Чем больше задач решается в помещении (ремонт, покраска авто и т. д.), тем крупнее должно быть отверстие.
С одной стороны проем располагается на высоте 20-50 см. Через него в помещение проникает холодный воздух.
На противоположной стене отверстие должно находиться под потолком. Благодаря такому расположению проемов обеспечивается достаточная интенсивность воздухообмена естественным путем. Через второе отверстие из гаража удаляется отработанный воздух. Без него вентиляция будет неэффективной.
Из отверстия, расположенного под потолком, должен выходить воздуховод. Его верхний край располагают на высоте 2 м. Если это условие не выполняется, дополнительно устанавливают дефлектор на выходе воздуховода. Благодаря ему существенно усиливается тяга. Труба закрывается сверху козырьком, что позволяет предотвратить попадание осадков в помещение по воздуховоду.
Входное вентиляционное отверстие закрывают решетками. Это делается с целью защиты от загрязнений, листьев и мелких грызунов. Решетка устанавливается снаружи.
Со стороны помещения гаража проемы закрывают дверцами. Они используются для регулировки потока воздуха. Проемы нужно уплотнить по периметру, чтобы избежать проникновения холодного воздуха снаружи при закрытых дверцах.

Вентиляция гаража с подвалом позволяет создать приемлемые условия в помещении, если обеспечивается достаточный приток воздуха. Схема ее работы основана на появлении разницы температур (снаружи и внутри) и естественной тяги в воздуховодах. Этому способствует и расположение проемов на противоположных стенах и разной высоте. В результате ускоряется отток воздушных масс из гаража. Это приводит к разрежению воздуха. Вследствие этого воздушные потоки более интенсивно проникают в помещение.

Естественной вентиляции в смотровой яме в гараже недостаточно. Если площадь помещения в подполье большая, даже усиленной посредством дефлектора тяги будет не хватать. В этом случае обустраивается принудительная система вентиляции. Ее эффективность намного выше естественной

Однако важно организовать не только принудительный отток воздушных масс, но и интенсивный приток воздуха в помещение. В противном случае вентилятор будет работать вхолостую, не выполняя свою функцию

Особенности создания естественной вентиляции

Схема естественной вентиляции

Конструкция естественной вытяжки очень проста. Но чтобы создать достаточную тягу, нужно учитывать следующие советы:

Вытяжную трубу крепят как можно выше. Лучше, если воздуховод выходит на крышу здания и возвышается над кровлей на 50–60 см. В этом случае тяга будет обеспечена.
Вытяжку ставят вдоль наружной стены.
Приточную трубу в погребе устанавливают как можно ниже – на высоте 30–40 см от пола. Выходное отверстие размещают над уровнем земли снаружи.
Приточное отверстие должно располагаться над цементным основанием.
Если в погребе установлены полки, лучше ставить приточку рядом с ними.
В среднем сечение труб и коробов достигает 12–15 см. При большой площади подвала сечение увеличивают до 20 см.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

Лёгкость монтажа.
Небольшая стоимость материалов и работ по установке.
Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

Нельзя регулировать работу системы.
Нельзя нагревать или охлаждать воздух.
Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

Сложность монтажа.
Большое количество механических деталей, которые могут выйти из строя.
Необходимость в подключении к централизованному энергоснабжению.
Высокая стоимость оборудования.

Естественная вентиляция

Практика показала, что в большинстве случаев оборудуется естественная вентиляция в погребе (ее схема проще). При этом задача остается прежней — вывод старых и поступление свежих воздушных масс. Для реализации задачи применяется две трубы — для обеспечения притока и вытяжки воздуха, которые монтируется в противоположных частях помещения. Чем больше расстояние между трубами, тем лучше.

Делайте вентиляцию так, чтобы труба для притока воздуха была внизу, а для отвода — вверху. Это требование обусловлено законами физики, по которым нагретые воздушные массы концентрируются в верхней части помещения, а прохладные — в нижней. После поступления воздуха с улицы он попадает вниз, после чего прогревается и выходит на улицу. Вентиляция погреба своими руками должна выполняться с учетом этого правила.

Основные требования

Каждый частный дом оборудован подвалом, добавляя дополнительные квадратные метры полезной площади, которую используют под погреб, кладовку, спортзал или мастерскую. При обустройстве придерживаются правил:

Его располагают так, чтобы одна из сторон примыкала к одной из внешних стен жилого дома.
Ограничивают использование источника света в виде электрической лампочки. В погребе не устанавливают окна, чтобы не допустить проникновения прямых солнечных лучей.
Обеспечивают приток свежего воздуха установкой вентиляции.
Поддерживают влажность не ниже 90%, температуры в пределах 2–3 градусов Цельсия.

Устройство и схема

Прямая вытяжная труба.
Труба для утепления большего диаметра, чем вытяжная.
Утеплительный материал.
Ёмкость и кран для удаления конденсата.
Приточная труба с наличием изгибов.
Сетка от грызунов и насекомых.
Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

Большая площадь подвала.
Хранение большого количества продуктов, овощей и корнеплодов.
Важность поддержания определённого уровня микроклимата.
Высокий уровень влажности.

Устройство вытяжки в погребе

Существует несколько вариантов обеспечения микроклимата в хранилище при помощи вентиляции. Циркуляция воздуха может происходить естественным путем, а может – при помощи специальных вентиляторов. Кроме того, систему вентиляции можно оборудовать дополнительными устройствами, которые будут повышать эффективность ее функционирования.

Вентиляция погреба должна быть максимально эффективной

Основной элемент любой вентиляционной системы – это трубы. Их, как правило, две:

Вытяжная труба – через нее воздух выходит из помещения. Она монтируется в верхнем углу подвала, и она должна выступать над коньком примерно на 0,5 м. В вытяжной трубе может накапливаться конденсат, поэтому ее нужно дополнительно утеплять при помощи минеральной ваты или других материалов.
Приточная труба – служит для притока свежего воздуха в хранилище, монтируется в противоположном от вытяжной трубы углу. Отверстие приточной трубы должно располагаться примерно в 40-60 см от пола погреба, а ее внешний конец должен быть существенно приподнят над уровнем земли.

Кроме труб при обустройстве системы вентиляции воздуха используются заслонки, вентиляторы, дефлекторы, а также специальное климатическое оборудование, если это необходимо.

Итоги

Вентиляцию подвала в многоквартирном доме или гараже сделать не так сложно, как кажется на первый взгляд. Главное — подготовить схему, изучить принцип работы системы и четко следовать рекомендациям в статье. В завершение приведем несколько полезных советов:

Для выполнения работ потребуется молоток, перфоратор и угловая шлифмашинка.
При высоком уровне влаги помещение нужно проветривать — открывать двери и задвижки.
Появление грибка или запахов свидетельствует об ошибках в оборудовании вентиляции.
При слишком низкой влажности стоит поставить в помещение коробок с мокрым песком.
Если задача погреба — хранение вина, систему необходимо автоматизировать. Для этого покупаются устройства для регулирования влаги и температуры.

Помните, что качество вентиляции подвала зависит от многих факторов — типа входа, исходного материла, правильности установки труб и даже наличия козырька. Так что подходите к выполнению работ со всей ответственностью.

Самостоятельное обустройство вентиляции в погребной яме

Тонкости обустройства погреба в гараже

Заставляем воздух циркулировать

Рекомендации по устройству вентиляции погреба

Приоритеты естественной вентиляции

Схемы
