Водопровод на даче из колодца: практические рекомендации и основные этапы работ

Инструкция по устройству водоснабжения

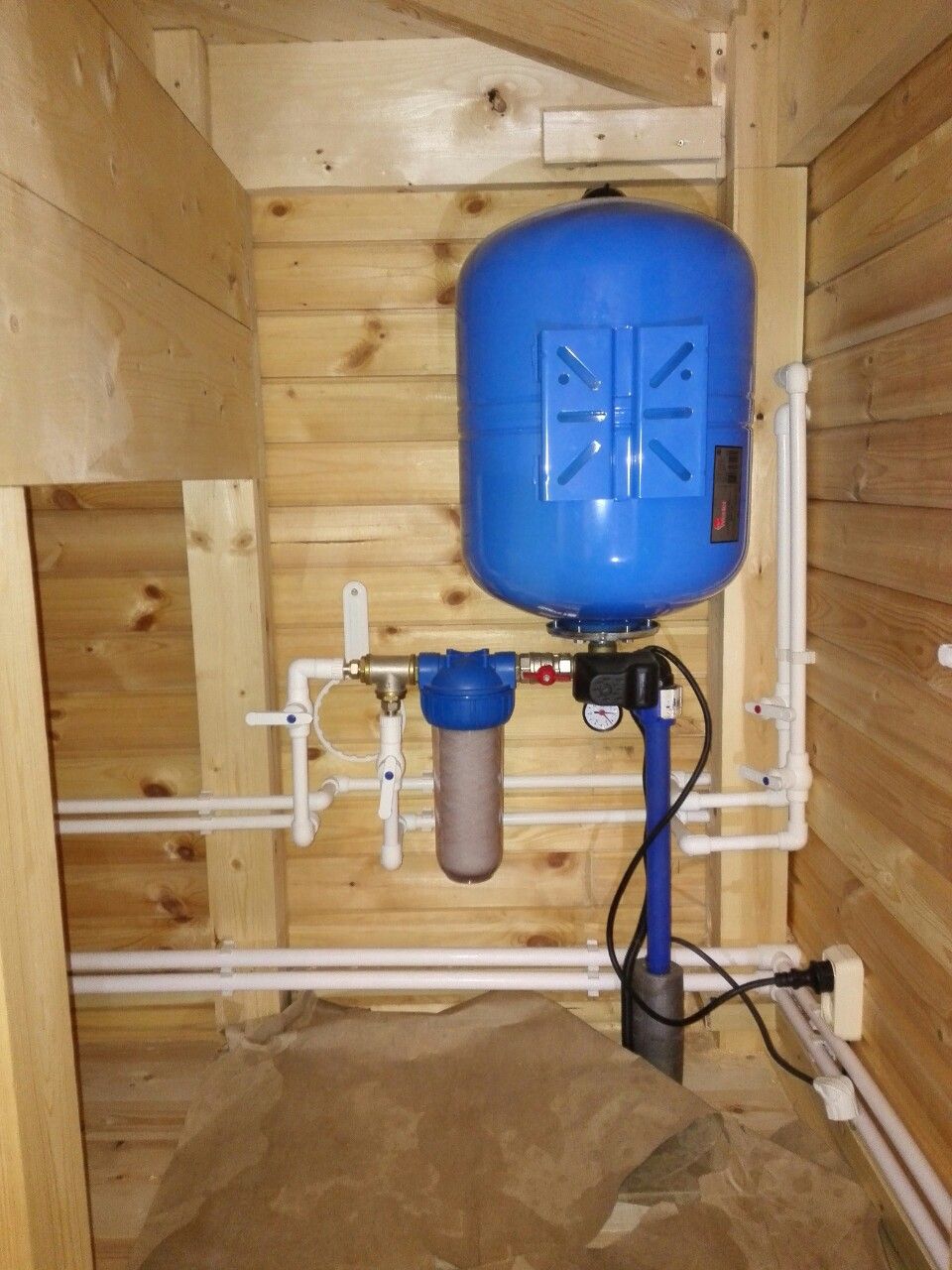

Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.

Требования к состоянию колодца

Выдержки из СанПиН 2.1.4.1175-02:

1. Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
2. Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
3. Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
4. Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
5. Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
6. В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
7. Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
8. На дне отсыпают обратный фильтр из песка, гравия или гальки.

Прокладка водопровода.

Обрабатывать стены колодезные битумными материалами запрещено.

Нюансы прокладки труб

Основные правила прокладки труб колодезного водопровода с поверхностным насосом:

1. Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
2. Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
3. В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
4. В отверстие завести трубу и согнуть вниз.
5. Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
6. Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.

Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.

Утепленный трубопровод.

Осуществляем внутреннюю разводку

Способы разводки труб водоснабжения в дачном или загородном доме:

1. Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
2. Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.

Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.

Источник водоснабжения на дачном участке

Хорошо, когда вы точно знаете, откуда именно будет происходить забор воды для дачного водопровода, но если подобная информация пока отсутствует, то мы предложим несколько популярных и наиболее правильных вариантов.

Централизованный водопровод

Самый простой вариант, о которым мы упоминали немного выше, если таковой имеется на вашей улице, или даже просто у соседа, то провести воду на собственный участок и даже в дачный дом, не составит много труда.

Первое, что нужно, это письменное и устное разрешение соседей или владельцев водопровода для забора воды на ваш участок, далее, документальная часть специальных служб. После этого, только работы по укладке системы по территории и завод магистралей в необходимые места. Конечно, это и физический труд, и инструменты, и материалы, но без этого никак.

Шахтный колодец

Здесь придется немного потрудиться, потратить денег на оборудование и пробы (очень желательно).

Естественно, физических упражнений здесь не занимать, так как нужно будет прокопать довольно глубокую шахту, в среднем, 10 метров. Далее, ее необходимо будет укрепить и посодействовать наполнению данного колодца водой, правильно сформировать дно. Теперь, после проведенных работ, следует и уточнить количество поступающих вод (если вы не сделали этого заранее), ее должно хватить на обыкновенное использование семьей. Если же жидкости мало, то придется увеличивать глубину.

Забор воды и ее подъем можно обеспечить с помощью насосов, а вот распределение по участку — только с помощью специальных магистралей, трубопроводов.

Скважина

Данная тема очень интересна и, если честно, требует вообще отдельного подробного описания, а значит, останавливаться на ней мы не будем, а только уточним детали.

Итак, начать можно с бурения скважины и общей стоимости. Сразу скажем, данный процесс дорогой, но, если сделать все верно и качественно, то более вам не придется платить за воду и каждый день ее будет предостаточно

Но стоит обратить внимание на обслуживание: вот здесь, конечно, придется постоянно тратиться (оборудование, электричество, профилактика и ремонты). Но, всегда есть и выход из ситуации, например, организовать скважину на даче сразу на несколько участков, просто договорившись с соседями. Заметим и то, что скважина не может работать без насоса, а потому, проводя расчеты по глубине скважины и количеству необходимой воды, сразу рассмотрите вариант необходимого погружного или скважинного насоса, ведь вполне реально, что именно он потянет основную долю бюджета

Заметим и то, что скважина не может работать без насоса, а потому, проводя расчеты по глубине скважины и количеству необходимой воды, сразу рассмотрите вариант необходимого погружного или скважинного насоса, ведь вполне реально, что именно он потянет основную долю бюджета.

Водопровод из колодца

В частных домах часто бывает так, что на участке уже имеется колодец с чистой водой. Именно он и может стать помощников в решении вопроса с водопроводом. Конечно, не надейтесь на огромные объемы практически бесплатной воды, ее очень много не будет, да и качество ее может страдать из-за подмыва грунтовыми. Но, по крайней мере, можно установить подачу жидкости в умывальник или небольшой летний душ, на кухню и так далее.

Водоснабжение из живого источника

Очень интересный вариант, но он требует особых условий — живого источника воды рядом (река, озеро, пруд, став и так далее). Конечно, чтобы сделать такую воду питьевой, необходимы дорогие фильтры, а возможно, и кипячение после них, но вот как технический водопровод, такой подойдет легко. Все, что необходимо для его устройства — это трубопровод и насос, возможно, несколько фильтров на вход и выход.

Монтаж системы подогрева воды

Наконец, остается еще один важный этап – требуется обеспечить подогрев воды для домашних нужд. Для этого приобретаются и устанавливаются водонагреватели, работающие от электричества. Схема этого устройства показана ниже.

Один из основных параметров этого аппарата – предельный объем нагреваемой воды. Обычно для семьи достаточно до 200 литров горячей воды. Однако если предполагается разведение большого хозяйства или если семья будет жить более чем из 4-5 человек, то приобретать нужно более вместительные и мощные водонагреватели.

Видео инструкция по монтажу водонагревателя

Водопровод на даче своими руками из колодца или другого источника снабжения строить нужно основательно и лучше с помощью нескольких человек. Это непростое занятие, но результат стоит того – вы получаете независимую систему водоснабжения, при этом не получаете никаких счетов за воду и наслаждаетесь всеми городскими удобствами на своем загородном участке!

Получение воды из колодца зимой

Как сделать водопровод на даче из колодца своими руками, схему системы можно посмотреть на рисунке.

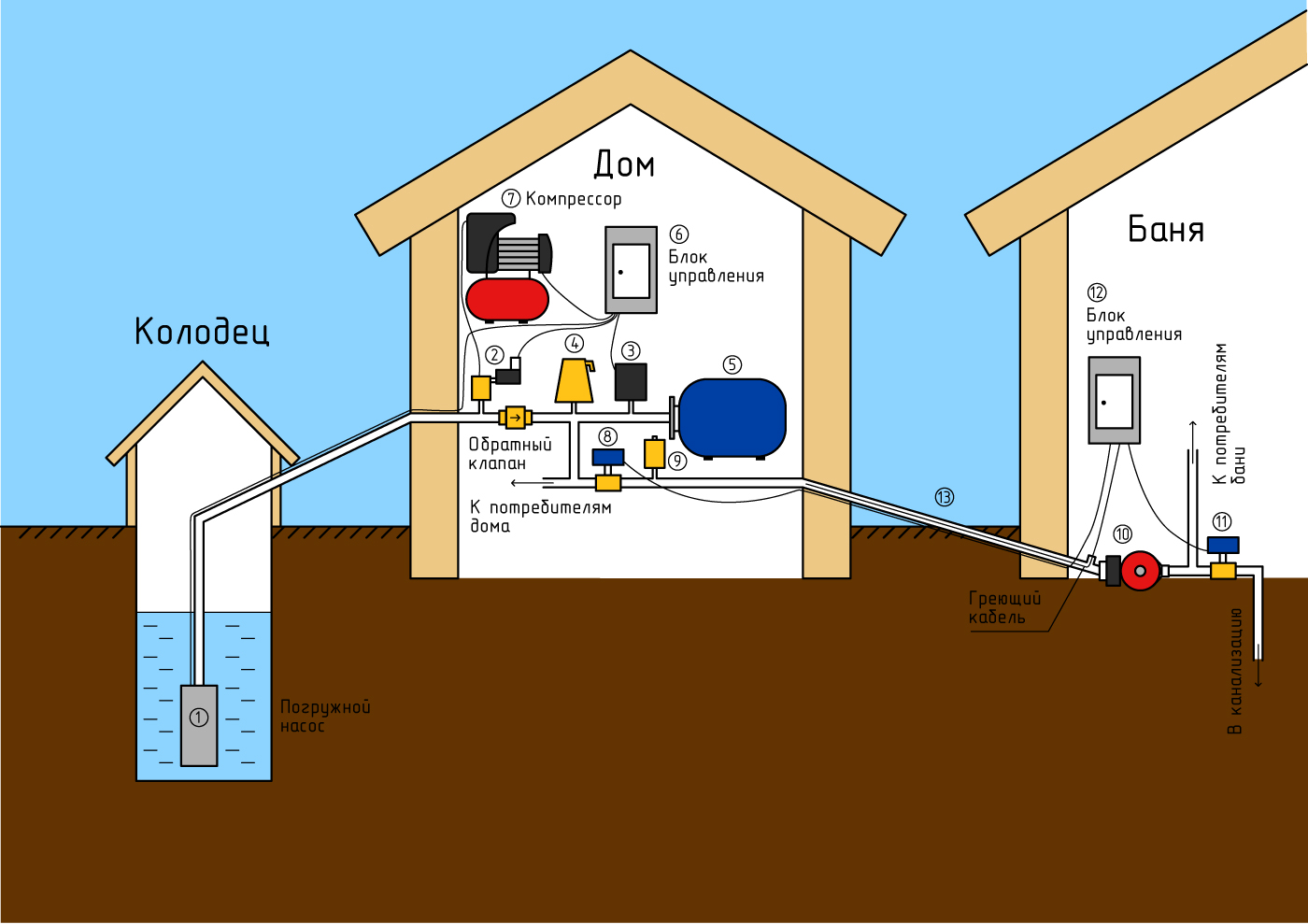

Схема водопровода на даче из колодца с погружным насосом выглядит таким образом.

Если колодец выкопан недавно, то необходимо сделать следующее:

1. Оставить его на 1-2 суток, чтобы дно заполнилось водой. Уровень способен подняться на 1 метр и более.
2. Откачать воду и засыпать на дно щебня, который станет фильтром источника. Требуется слой более 30 см.

Затем можно сооружать зимний водопровод из колодца на даче (что такое греющий кабель для водопровода). От колец колодца к дому делается траншея, глубина которой рассчитывается от величины морозов в конкретной местности и от утеплителей, которые планируется использовать (как сделать утепление труб водоснабжения в частном доме).

В траншею кладется первая труба водопровода и на уровне ее расположения делается отверстие в колодезном кольце.

Труба заводится в отверстие так, чтобы она прошла внутрь колодца. К ней крепится через поворотный фитинг заборная труба, которая опускается в источник.

В дачном водопроводе из колодца вместо заборной трубы применяют также гофру или шланг для пищевых продуктов. Скважина не позволяет воспользоваться таким выбором.

Дальнейшая часть системы водоснабжения на даче из колодца своими руками, схема проводки магистрали и разводка труб в помещении выполняются так же, как в модели с забором воды из скважины.

После сборки магистрали, щели между колодезным кольцом и трубой, входящей в его отверстие, герметично заделываются цементным раствором. Это же можно сделать по-современному: монтируют уплотняющие фитинги, которые выпускаются как для полиэтиленовых, так и для металлопластиковых труб.

Видео о водопроводе из колодца.

https://youtube.com/watch?v=xv3tucg4ILk

Подбор насоса для организации водопровода из скважины

Для водоснабжения из скважины используются погружные насосы небольшого диаметра – 2-4″ (50,8-101,6 мм). Компания Загород чаще всего устанавливает в системах водоснабжения центробежные насосы Belamos TF диаметром 3″ (76,2 мм).

Преимущества скважинных насосов Belamos TF-3:

• Корпус изготовлен из качественной нержавеющей стали и латуни.
• Есть система термозащиты, которая отключает двигатель при перегреве.
• Специальные уплотнения позволяют опускать насос на 80 м ниже уровня воды.
• Насос работает при содержании твердых примесей до 180 г/м³.

Насос для водоснабжения выбирают с учетом диаметра обсадной трубы и способа установки. Если используется труба ПВХ с внутренним диаметром 107 мм (внешний диаметр 125 мм, стенка 9 мм), то в нее можно опустить насос 4 дюйма (101,6 мм). Этот вариант подходит при установке через кессон. При установке через скважинный адаптер он занимает внутри трубы примерно 1 дюйм (25 мм) и насос 4 дюйма в нее уже не опустить, поэтому ставят насос диаметром 3 дюйма.

Другие популярные насосы для водоснабжения дачи или загородного коттеджа

Grundfos SQ-3.

Корпус насоса из нержавеющей стали. Диаметр 3». Может перекачивать воду с содержанием песка до 50 г/куб. м. Встроенный обратный клапан и реле защиты от сухого хода.

Рис.10. Скважинный насос Grundfos SQ 3-55

Belamos TF.

Корпус выполнен из нержавейки. Диаметр 4″ (97 мм). Может качать воду с глубины до 150 м, в зависимости от модели. Есть встроенный обратный клапан. Насос с оптимальным соотношением цены и качества.

Рис.11. Насос для скважины Belamos TF-25

Насосные станции для скважин

Кроме погружных насосов мы устанавливаем для скважин поверхностные (насосные станции). Но есть нюансы:

• Насосная станция поднимает воду с глубины не больше 8 метров.
• Насосную станцию не используют со сливным клапаном. При установке кессона это не проблема, в нем можно сделать отдельный кран для слива воды.
• Для запуска насосной станции в системе должна быть вода. Ее заливают через станцию.
• Станция при работе создает шум. Ее лучше ставить в сухом теплом подвале или в отдельном техническом помещении либо в кессоне.

Важно! Не используйте насосную станцию, если динамический уровень воды опускается ниже 8 м. Станция не поднимет воду с такой глубины. Компания Загород делает водоснабжение с насосными станциями Belamos и Grundfos MQ

Компания Загород делает водоснабжение с насосными станциями Belamos и Grundfos MQ.

Станции Belamos

уже идут в сборке с гидробаком и реле давления. При перегреве станция автоматически отключается.

Насосные станции Grundfos MQ

комплектуются обратным клапаном, реле давления и реле защиты от «сухого хода». Также в них есть встроенный гидробак, но он маленький, поэтому со станцией обычно ставят гидробак нужного объема.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

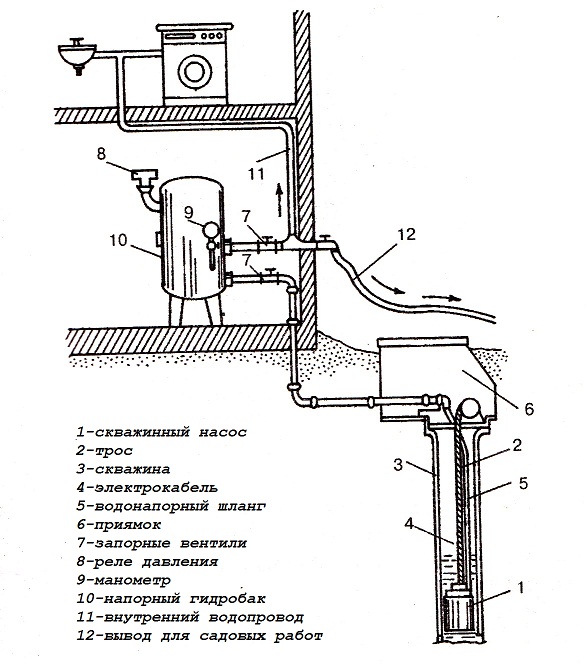

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Водоснабжение частного дома из колодца: плюсы и минусы

Прежде чем, установить водопровод из колодца, учтите, что таким способом можно получить воду из водоносной жилы на глубине не более 20 метров. У такой технологии есть свои плюсы:

• колодец можно использовать даже, если нет электричества;
• небольшое содержание примесей, которые могут присутствовать в воде на большой глубине;
• рытье колодца обойдется дешевле, чем бурение скважины;
• небольшой риск замуливания водоносной жилы. Если такое случается, то колодец можно почистить;
• чтобы обустроить такой водопровод не требуется специальное разрешение;
• при правильной установке, такой колодец обеспечит водой на долгие годы;
• можно подобрать разные варианты насосов.

К минусам стоит отнести, что вода из колодца в отличие от скважины может быть более загрязненной и чтобы использовать ее для питья необходимо очищать ее при помощи системы фильтрации.

Статья по теме:

Варианты схем для подачи воды

Также стоит учитывать, что колодцу требуется периодическая очистка, которую следует проводить хотя-бы раз в год.

Зимний и летний варианты водоснабжения

Если вы решили сделать водоснабжение на даче своими руками из колодца или скважины, то следует знать, что есть два возможных варианта:

1. Организация летнего водопровода, который будет работать только в теплое время года;
2. Организация зимней системы подачи воды, которая будет работать как постоянно, так и периодически.

Какой бы вариант системы подачи воды вы не выбрали, обязательным условием является наличие электроэнергии на даче.

Летняя водопроводная система

Есть два способа подключения летнего водоснабжения на даче – постоянный и разборной. При постоянном варианте прокладка трубопровода производится в земле, а наружу выходят водоразборные каналы.

Трубы в таком случае укладываются не в глубокие траншеи, а практически лежат на поверхности, слегка присыпаны грунтом. При такой системе точки забора воды можно устроить в любом удобном вам месте.

Особенностью такой системы называют необходимость прокладывания труб с уклоном в ту сторону, где расположена точка слива воды – наиболее низкая точка водопровода.

Если пренебречь этим правилом, то в трубах будет застаиваться вода, которая при замерзании может разорвать их.

Разборная система водопровода очень проста в установке. Устанавливать ее нужно в теплую погоду, а снимать перед приходом холодов. Система состоит из трубок и шлангов, которые уложены поверх грунта.

Чтобы конструкция была прочной и надежной, трубы нужно соединять пластмассовыми или оцинкованными переходниками, детали нужно обязательно армировать.

Мы выполняем подземную прокладку водопровода

Водоснабжение дачного дома из колодца включает в себя подземный водопровод проходящий от колодца к дому.

Как и вся водопроводная система он прокладывается под наклоном в сторону колодца, на глубине от 1.3 до 2 метров. Рытье траншеи осуществляется вручную, одновременно с монтажом части системы находящейся внутри дома. После выравнивания основания траншеи прокладывается подающий трубопровод. Для подземной прокладки мы применяем трубы ПНД (полиэтилен низкого давления) диаметром 32 мм.

В колодец, устанавливается погружной насос и специальный сливной клапан, прокладываются электрические кабели, после чего траншея закапывается. Засыпка траншеи происходит поэтапно с тромбованием каждого слоя, из оставшегося грунта по длине всей траншеи делается насыпь в виде аккуратного холмика.

Все выше перечисленные работы выполняются нашими специалистами аккуратно и в максимально короткое время!
