Как самому сделать вытяжку на кухне: установка и подключение

Монтаж

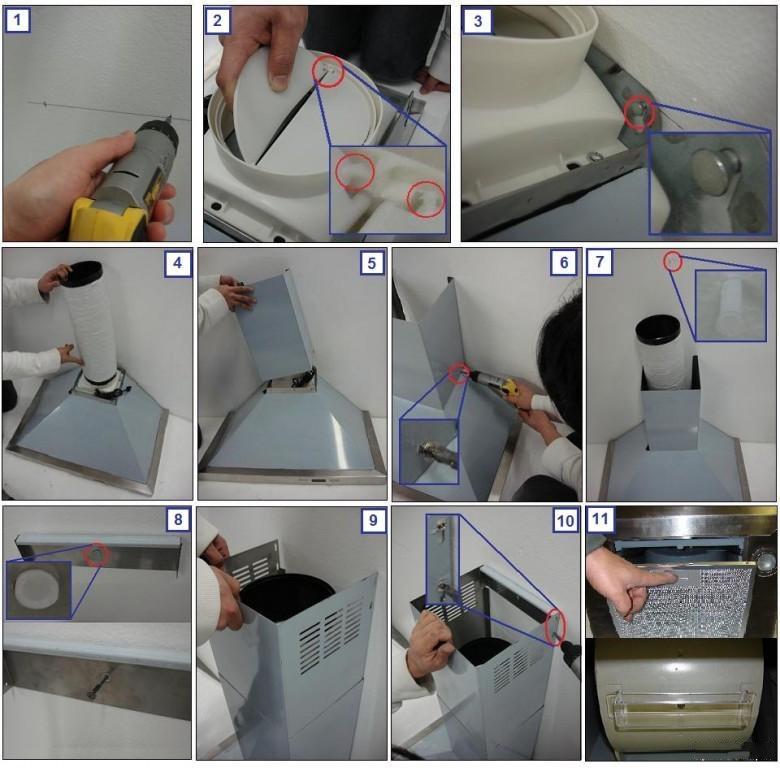

Монтаж вытяжкиОсновные этапы монтажа — это 5 шагов:

  1. Подготовка. Необходимо проверить прочность несущей стены — во время работы с неё может отпасть облицовка. Для встраиваемых моделей нужно подготовить шкаф — удалить нижнюю доску, проделать отверстие в верхней. Монтаж подвесных конструкций следует проводить после установки кухни. Особенно, если воздуховод будет размещён за антресолями или встраиваться в подвесной потолок.
  2. Распаковка, проверка комплектации. Вытащить устройство из коробки, внимательно его осмотреть. Царапины, вмятины указывают на последствия ударов. Если комплектация соответствует заявленной, то можно приступать к установке.
  3. Разметка. Чтобы правильно установить вытяжку, нужно провести разметочные работы. Для этого на стене чертят 2 линии. Вертикальная линия должна идти к месту монтажа, а горизонтальная — демонстрировать расположение поверхности вытяжного устройства. Экран вытяжки и варочную панель располагают параллельно друг другу. Следующий шаг — обозначить место крепления на стене.
  4. Монтаж. Для установки настенной модели необходимо просверлить в стене отверстия, а потом вставить в них дюбели, саморезы. С обратной стороны корпуса вытяжки есть отверстия в форме замочной скважины. На них подвешивают устройство. Для подключения воздуховода устанавливают фальш-трубу. Когда все элементы будут на своих местах, остаётся вставить фильтры.
  5. Установка воздуховода. Воздуховод соединяют одним концом с переходником вытяжки, а другим — с вентиляционным отверстием. Главное — не перекрыть наглухо отверстие каналом от вытяжки.
  6. Подключение к электросети. Для подключения бытовой вытяжки нужна обычная розетка. Её размещают рядом с прибором или под ним.

Установка вентиляции

Кухня с газовой плитой

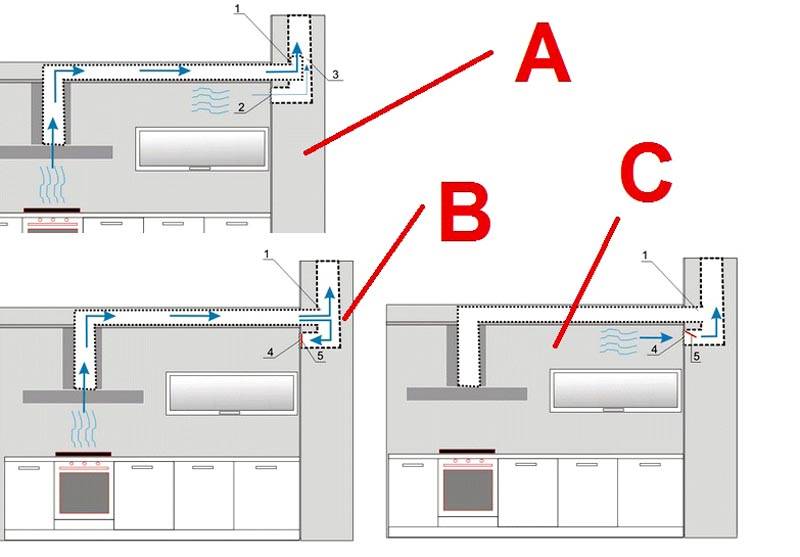

Отдельно нужно поговорить про вентиляцию на кухнях, где есть установленные газовые плиты. С первого января 2019 года установка вентиляции на кухне с газовой плитой имеет новые правила. Если есть уже ранее смонтированная вытяжка с системой отвода в общую вентиляционную шахту, то она должна быть полностью демонтирована. Это относится ко всем устройствам, имеющим принудительный отвод от газовой плиты или от газовых котлов в частных домах. Если же проведена установка простого «зонта», которые не имеет механизма принудительной циркуляции воздушных масс, то его демонтировать не нужно. Хотя очень часто при проверках газового оборудования комиссия требует убрать такие вытяжки, хотя новых норм они не нарушают.

Вытяжки с принудительным удалением воздуха перекрывают воздушные каналы, которые точно рассчитаны на удаление угарного газа и газа природного при возможной утечке, скапливающегося под потолком. В итоге отток нарушается и газа скапливается большое количество и достаточно одной искры, чтобы привести к взрыву. Также большинство установленных вытяжек в значительной мере превышает пропускную мощность вентканала и это приводит к так называемому «опрокидыванию тяги». То есть она перестает работать совсем или начинает это делать в неправильном режиме, который не предусмотрен проектом. Как это происходит: при установке вытяжки с принудительной циркуляцией в многоквартирном доме она перекрывает собой канал и в тот момент, когда вытяжка не работает, нет потока и в разгонной трубе, чем больше вытяжек в доме, тем выше шанс, что разгонный канал прекратит свою работу, а отработанные массы воздуха не будут выводиться через крышу на улицу. В итоге накопление газа при утечке становится постоянным и очень быстро достигает критической величины – дальше только взрыв.

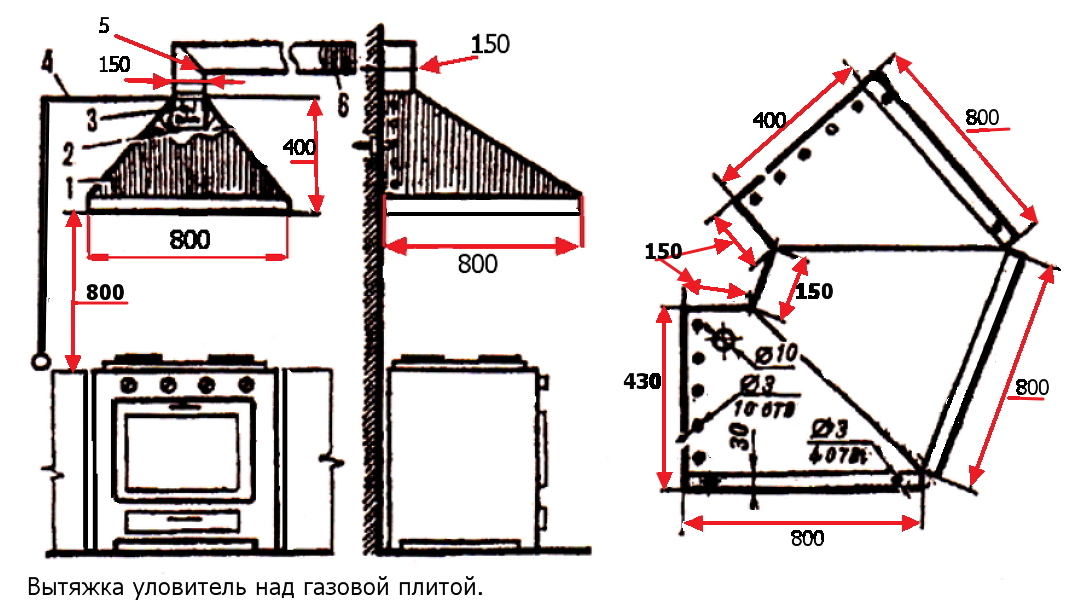

Вытяжка для газовой плиты

Самое малое, что может быть при таких условиях – это поступление ароматов из соседних квартир летом, а зимой идет холодный поток, который приводит к повышенной влажности внутри квартиры.

Если же вытяжка уже установлена с нарушением всех нормативов, то ее придется демонтировать. В редких случаях, когда мощность устройства не превышает пропускную способность вентиляционной шахты, можно исправить положение и установить решетку для вентиляции, которая даст возможность циркулировать воздуху при отключенной вытяжке и не позволит накапливаться газу при утечке и не остановит работу разгонного канал.

Неправильно установленная вытяжка подлежит демонтажу

Вентиляция, установленная кухне, где имеется газовая плита и/или газовая колонка, должна справляться с тем угарным газом и монооксидом углерода, которые появляются при работе этих устройств. Если вентиляционная система естественного типа не замусорена, имеется нормальный приток свежего воздуха за счет установленного притяжного клапана для вентиляции на кухне, то все будет нормально. То небольшое количество угарного газа, которое образуется, будет с успехом удаляться из кухни быстро и не будет отравлять атмосферу в квартире. Если же вентшахта давно не чистилась, решетка для вентиляции на кухне забита грязью, нет притока воздуха из-за плотно закрытых окон, вытяжное отверстие перекрыто и так далее, то циркуляция необходимых объемов кислорода происходить не будет.

Какой тип выбрать в частном доме?

жилище должно быть оснащено качественной системой вентиляции. здесь

  1. Оконный клапан приточного типа, который монтируется в оконную створку (как сделать вентиляцию в окне?).

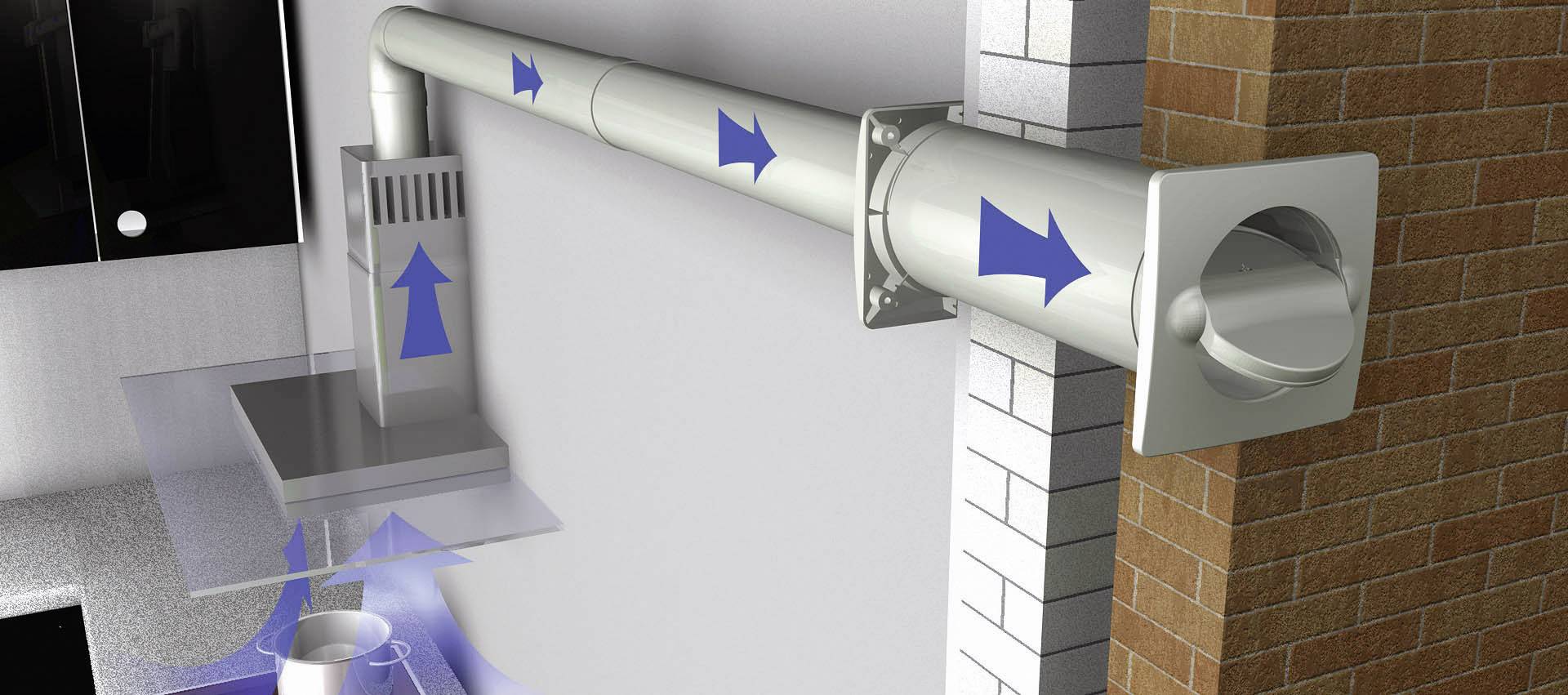

  2. Стеновой клапан приточного типа. Для его монтажа необходимо сделать отверстие во внешней стене (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь).
  3. Проветривать. Его устанавливают на нижней створке двери.

Важно
Домашний камин может заставить работать вентиляционную систему неправильно. При сгорании топлива он сжигает кислород, выкачивая воздух из вентканала

Этот момент важно учитывать на этапе строительства.

Подключение к вентиляции

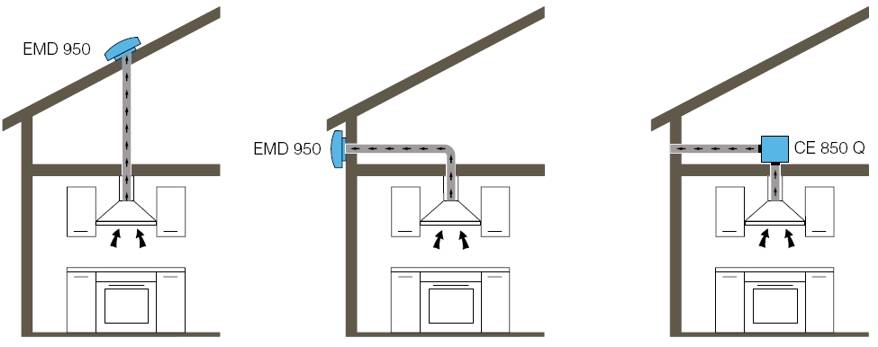

Каждый дом обязательно должен иметь систему вентиляции, к которой подключается кухонная вытяжка. Отверстия, ведущие в шахту, есть в ванной комнате и на кухне, они закрываются специальной решеткой. Самостоятельно подключить вытяжку несложно, необходимо лишь купить щиток, в котором уже имеется отверстие для гофротрубы. Он заменит решетки на отверстии отдушины.

Прежде чем установить вытяжку, следует ознакомиться с некоторыми нюансами, которые могут возникнуть в процессе работы. Во-первых, в старых многоквартирных домах не предусматриваются индивидуальные каналы вентиляции, там имеется один общий, который не рассчитан на установку вытяжек в каждой квартире.


Если все жильцы решат монтировать у себя в квартире вытяжные устройства, то, скорее всего, изменится давление воздуха в вентиляционной системе. Это приведет к затягиванию запаха готовящейся пищи через вентиляционное отверстие от соседей к соседям. Дома новой постройки при этом гораздо продуманней. Они предусматривают систему индивидуальных каналов вентиляции.

Чтобы определить оптимальный для себя вариант и выбрать подходящую модель вытяжки, можно воспользоваться услугами специалиста. Он подскажет, изделие какого типа лучше приобрести, а также поможет с подключением и даже прочистит систему вентиляции при необходимости.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

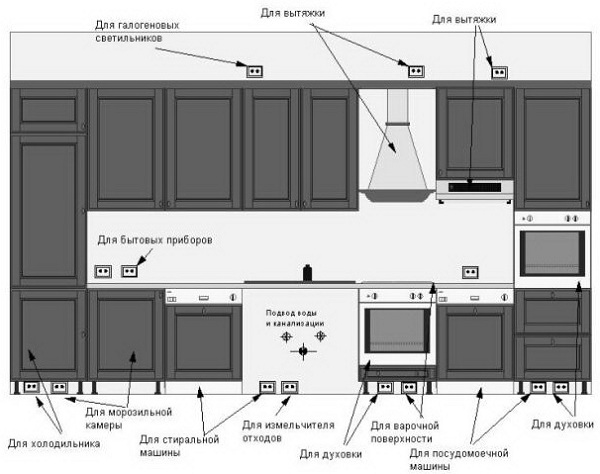

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Виды вытяжек и их работа

Существуют разные типы вытяжек. Некоторые требуют наличия вентиляции, а другим она не нужна. Они очищают воздух в кухне по другому принципу. Можно выделить три основных типа:

  1. Классическая или купольная модель. Такие изделия требуют подключения их к вентиляционной шахте и избавляют помещение от загрязненного воздуха, выводя его наружу через воздуховод.
  2. Рециркуляционная модель. Обычно такие вытяжки имеют плоскую форму и не нуждаются в подведении к вентиляции. Они избавляют воздух от грязи благодаря наличию в конструкции фильтров как грубой, так и более тонкой очистки. А, затем, возвращают его обратно в помещение.
  3. Комбинированная модель. Такие вытяжки удобны тем, что могут работать в рециркуляционном и отводном режимах. То есть их требуется подвести к вентиляции, но при необходимости можно очищать воздух и с помощью фильтров.


Выбирать подходящий для себя вариант следует, ориентируясь на собственные нужды и особенности дома. В некоторых многоквартирных домах вентиляционная шахта слишком загрязнена и забита, поэтому придется использовать плоскую модель, работающую автономно. Не всех устраивает такой вариант, так как вытяжки требуют регулярной замены фильтров. Оптимальным считается установка в квартире комбинированной модели, а если с воздуховодом все в порядке, то подойдет купольная вытяжка.

Производительность вытяжки

Для того чтобы работоспособность кухонной вытяжки сохранялась на протяжении очень долгого времени важно правильно и своевременно проводить чистку. Важно раз в полгода проводить генеральную чистку всего прибора

Сегодня есть разные средства, которые позволяют без особых затруднений удалить гарь и слой жира. Во время генеральной чистки рекомендуется разобрать систему и просмотреть все детали.

Вытяжка рециркуляционного типа должна чиститься также. При этом стоит проводить замену всех систем фильтрации

Загрязненный фильтр не в состоянии качественно очищать воздух, поэтому важно проводить своевременную замену

Подключение к электросети

Как и монтаж самой вытяжки, подключение ее к электросети не сложный процесс, но требует соблюдения некоторых правил. Если вытяжное устройство устанавливается впервые, то подходящей розетки вблизи для нее может и не найтись. Поэтому придется ее сделать. В некоторых случаях можно воспользоваться удлинителем, но это не очень удобно и не надежно.

Прежде всего, следует выбрать место для розетки. Ее можно закрепить на стене или на боковой панели навесного шкафа. Розетка не должна находиться рядом с мойкой и варочной поверхностью. Это может быть опасно! Идеальное место – над верхними кухонными модулями вблизи вытяжки. Так она не будет бросаться в глаза.

Установку розетки можно доверить профессионалу или выполнить самостоятельно по схеме, если есть опыт в этом деле. Во время работы следует соблюдать технику безопасности.

Вытяжка – важная деталь любой современной кухни. Она несет множество полезных функций и позволяет осуществлять ежедневный процесс готовки в комфортных условиях, без посторонних запахов, сохраняя окружающую обстановку в чистоте. Подключение кухонной вытяжки можно доверить специалисту или выполнить самостоятельно, пользуясь схемой и инструкцией, прилагающейся к изделию.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

  1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
  2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
  3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
  4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
  5. В обязательном порядке должно быть заземление, сила тока — от 15А.
  6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
  7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

  • Нвп: высота от вытяжки до плиты;
  • Нв: высота самой вытяжки (корпуса);
  • 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

  1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
  2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
  3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
  4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

  1. Розетка должна устанавливаться на несгораемое основание.
  2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

  1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
  2. Присоединить через клеммники Wago (Ваго).
  3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

Можно ли повесить встраиваемую вытяжку на стену?

Встраиваемые модели воздухоочистителей отличаются компактными размерами и высокой производительностью. Изначально они устанавливаются в специальный навесной кухонный модуль, а все гофрошланг или пластиковый короб проходит сквозь шкаф по пути к вентиляционной шахте.

Некоторые пользователи задаются вопросом – можно ли осуществить установку встроенной вытяжки без мебельного ящика, непосредственно на стену (по аналогии с плоской или купольной моделью). Да, такой вариант возможен. Монтаж устройства осуществляется при помощи кронштейнов, которые крепятся к стене на одном уровне и на определенной высоте. Сама вытяжка укладывается на кронштейны, а затем удобным способом крепится к ним для надежной фиксации. Дальше прокладывается гофрошланг, который соединяется со входом в вентканал. На последнем этапе происходит стандартное подключение к сети.

Такой способ имеет несколько ключевых недостатков:

  • Эстетически не привлекательный внешний вид. Корпуса встраиваемых вытяжек изготавливаются из обычного железа с оцинкованным покрытием, которые смотрятся некрасиво. Плюс будет видна большая часть (если не вся) воздуховодной магистрали.
  • Дополнительный уровень шума. Если вытяжка встроена в шкаф , мебель частично будет гасить вибрацию и посторонние звуки.
  • Сложный монтаж. Особая форма корпуса и расположение технологических отверстий изначально рассчитано на монтаж в мебельный шкаф. Даже при использовании кронштейнов стационарно закрепить вытяжку будет сложно, потребуется частичная разборка корпуса или использование дополнительной фурнитуры.

Установить встраиваемую вытяжку без шкафа можно, но гораздо проще купить или самому собрать навесной модуль, внутри которого можно аккуратно разместить вытяжку по всем правилам монтажа.

Поэтапное выполнение работы

Расположение вытяжки

Перед тем как приступить к монтажным работам, необходимо провести расчеты. Каждый вид вытяжек должен располагаться на разной высоте. Над электрической плитой прибор располагается на высоте от 65 до 75 см. Если плита газовая то высоту расположения вытяжки необходимо увеличить до 75-85 см. Данные нормы необходимо учитывать, для того чтобы правильно выполнить устройство вытяжной системы.

Стандарты направлены на то, чтобы обеспечить комфортные условия для приготовления пищи и предотвращение пожароопасных ситуаций.

Независимо от того используется вытяжка купол или другая, все работы можно разделить на три основных этапа:

  • крепление вытяжки к стене;
  • подключение устройства к системе вентиляции;
  • выполнение подключение к электросети.

Крепление вытяжки над плитой

Независимо от того какая вытяжка была выбрана, она должна быть максимально надежно закреплена на стене. Для этого необходимо использовать дюбеля подходящей длины. Крепление должно осуществляться на положенной высоте. Если расположить вытяжку слишком низко, прибор может быть поврежден горячим воздухом, который создает плита. Если расстояние слишком большое, то испарения во время приготовления пищи будут расходиться по всему помещению, не доходя до вытяжки.

Дальнейшие работы по установке вытяжки

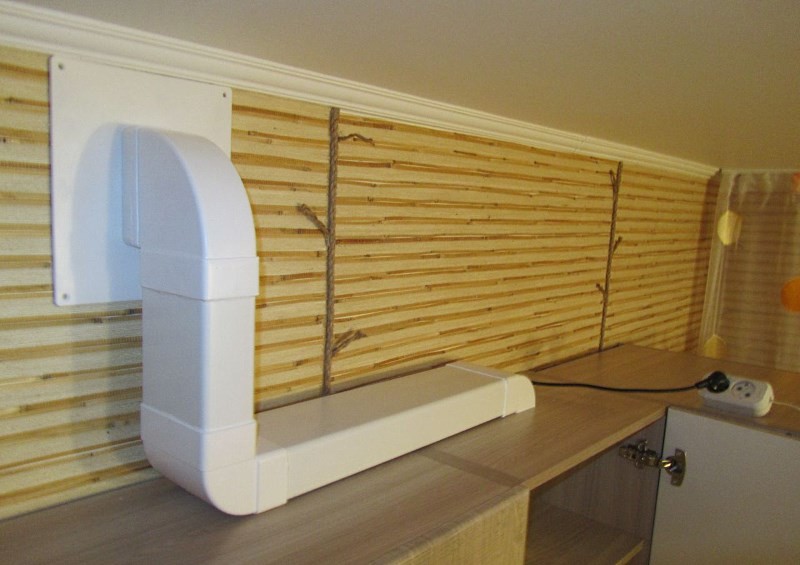

Устройство вентиляционного канала

После того как вытяжка закреплена на стене, можно приступать к дальнейшему выполнению работы. Если вытяжка предполагает вывод воздуха наружу, то стоит подключить ее к вентиляционной шахте. В таком случае необходимо использовать специальные трубы. Они могут быть изготовлены с различных материалов. На сегодняшний день самым популярным вариантом являются пластиковые изделия. Они очень практичные и имеют привлекательный внешний вид. Такие каналы могут быть гладкими и гофрированными. Стоит отдать предпочтение ровным вариантам, поскольку они создают меньше шума во время работы и не препятствуют прохождению воздуха.

Все места соединений пластиковых каналов, необходимо заделать силиконовым герметиком.

Это предотвратит проникновение отработанного воздуха внутрь помещения. Крепиться пластиковый канал к стене с помощью специальных хомутов.

Подключение к электросети

Будет правильно сделать отдельную розетку для подключения вытяжки на кухни. Ее расположение стоит предусмотреть еще на этапе проведения ремонтных работ. Это позволит спрятать все провода в стене, и они не испортят внешний вид помещения. Если же розетка не была установлена изначально ее можно установить и позже. Провод в таком случае можно скрыть под кухонным гарнитуром либо просто закрыть, используя специальные пластиковые элементы.

Отдельная точка питания позволяет использовать вытяжку независимо от того сколько приборов включено в кухне одновременно

Выполняя все работы, стоит обратить внимание на провода и вспомогательные элементы

Особенности установки вытяжки встраиваемой вытяжки

Монтаж встраиваемой вытяжки имеет некоторые отличия, о которых важно знать. Для того, чтобы правильно установить такой прибор необходимо для начала определиться с высотой его расположения

В отличие от вытяжки купол, встраиваемый вариант крепится не к стене, а к кухонной мебели. Таким способом прибор практически не видно и он не нарушает целостность внешнего вида кухонного гарнитура. Таким образом, может крепиться не только вытяжка проточного типа, но и рециркуляционные варианты.

8 советов по установке вытяжки

Приведенные ниже советы и рекомендации от специалистов помогут понять, как устанавливается вытяжка на кухне в квартире , и как избежать ошибок, которые часто допускаются при самостоятельном монтаже:

  1. Используйте качественный крепеж. Если в комплект поставки не входит монтажная фурнитура (что бывает очень часто, а исключение составляют лишь островные вытяжки), необходимо выбрать ее самостоятельно, исходя из способа монтажа агрегата и массы изделия. Дюбели или саморезы лучше выбрать максимально близко к диаметру крепежных отверстий на корпусе вытяжки.
  2. Если газовая труба или другой посторонний предмет мешает креплению вытяжки непосредственно к стене (актуально для плоских и куполообразных моделей), моно использовать специальный крепеж – «сантехническую шпильку», которая позволяет установить воздухоочиститель на стене с учетом посторонних предметов, которые нельзя перенести. Крепеж представляет собой толстый стальной штифт определенной длины с резьбой на конце. Стержень вгоняется в стену, а на него одевается вытяжка. Фиксация происходит при помощи гайки. Идеальное крепление достигается при монтаже вытяжки на три точки опоры (возможно, для третьего места крепления придется в задней стенке пробивать отдельное отверстие). Альтернативный вариант – монтаж на кронштейнах, но в этом случае не гарантируется надежная фиксация вытяжки, да и сам способ больше подойдет для компактных плоских моделей.
  3. Минимальная высота от нижнего края вытяжки до варочной поверхности должно составлять для газа от 75 см, для электрической плиты – от 65 см. Увеличивать рекомендуемое расстояние можно, уменьшать – запрещено. При значительном увеличении высоты (более 15 см), рекомендуется подбирать модели с более высокой производительностью, чтобы пар, запахи и дым не успевали распространяться по кухне, а максимально быстро втягивались.

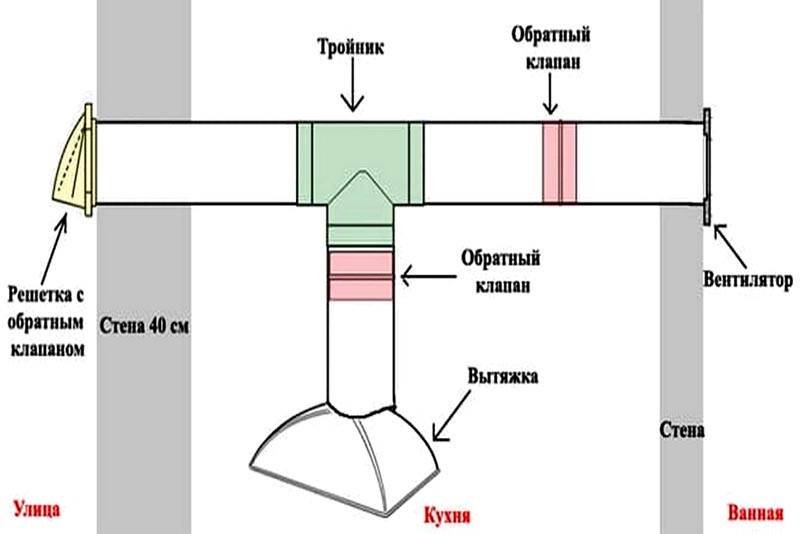

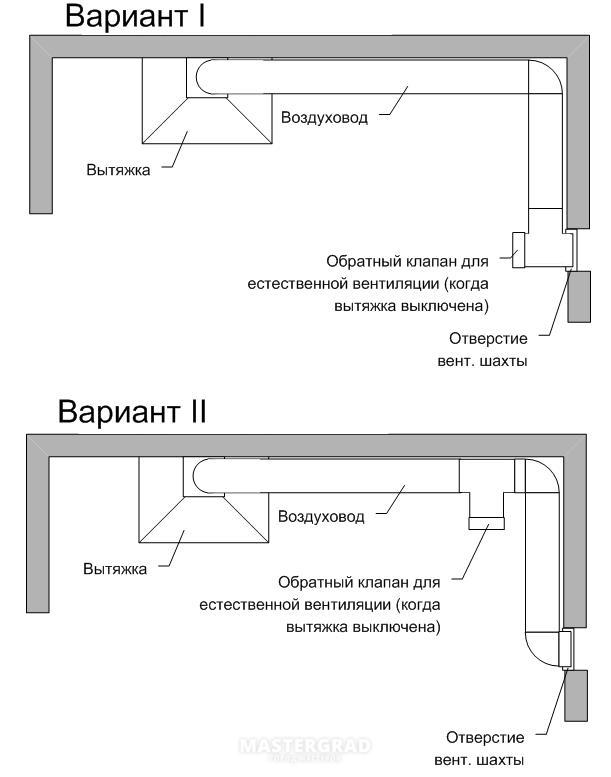

  4. При монтаже вытяжки в режиме воздухоотвода рекомендуется на ее выход или на вход в вентканал устанавливать антивозвратный клапан . Это устройство предотвращает возникновение обратной тяги, когда вытяжка не работает. Как итог – в кухню не будут проникать посторонние запахи от соседей (актуально для старых домов, где вентканалы частично забиты мусором).
  5. Всегда выставляйте все по уровню. Это практически никак не влияет на качество работы вытяжки, зато техника будет висеть ровно и без перекосов.
  6. В навесном шкафу отверстие для гофротрубы прорезайте уже непосредственно при монтаже вытяжки. У разных моделей приборов оно отличается местом расположения (не обязательно по центру), а также диаметром. Кромки отверстия изнутри можно обтянуть пластиком или проклеить изолентой. Это позволит избежать повреждения гофрошланга (особенно актуально для тонких фольгированных рукавов).
  7. При обустройстве воздуховода от вытяжки к вентканалу лучше использовать стационарный пластиковый короб, который будет меньше издавать посторонних шумов при прохождении воздуха, а также дольше прослужит.
  8. Если вытяжка будет работать в режиме воздухоотведения, необходимо заранее продумать расположение гофротрубы или пластикового короба. Старайтесь избегать резких загибов магистрали и поворотов под прямым углом. Идеальный вариант – прямая магистраль минимальной длины от выходного отверстия вытяжки до входа в шахту.

Правильно установленная вытяжка с заранее продуманной компоновкой всех сопутствующих комплектующих не только будет работать с максимальной производительностью, но и идеально впишется в интерьер кухни. При этом, если придерживаться этапов монтажа и учитывать полезные рекомендации специалистов, монтаж и подключение подавляющего большинства моделей не вызовет никаких трудностей.
