Правила самостоятельной сварки ворот — порядок работ

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

1. Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
2. Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
3. Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
4. Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Обустройство распашных ворот с калиткой

Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:

1. Сначала рисуют чертеж и определяют количество требуемых материалов.
2. При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
3. Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
4. Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
5. Применяя ямобур, делают углубления для установки опорных столбов.
6. Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
7. Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
8. После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
9. Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
10. Наносят краску по металлу.
11. К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Требования к воротам с калиткой

Сварные работы начинаются с подготовки чертежа и материалов, которые понадобятся в процессе. На схеме представлен чертеж для изготовления стандартных сварных ворот, оснащенных калиткой (с указанием основных размеров).

Важно помнить, что рекомендуемая высота калитки – не более 2 метров! В ином случае конструкция получится перегруженной и нефункциональной. Если есть необходимость в более высоких воротах, то сверху монтируют специальную планку, забирающую часть веса на себя

Калитки внутри ворот чаще всего делают прямоугольной формы. Для этого внутри воротного каркаса приваривается металлическая рама, предназначенная для будущей калитки

Важно, чтобы диаметр труб был с таким же сечением, как и основная часть общего каркаса

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды. Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Выбор петель и их количества

Если принято решение использовать для установки ворот приварные петли, то выбрать можно из нескольких видов:

• самый простой и недорогой вариант представляет собой разъемный цилиндр с вращающейся осью в одной части и полостью-колпаком в другой. Такие петли нуждаются в периодической смазке, без которой быстро начинают скрипеть;
• наиболее популярны петли той же конструкции, но усовершенствованные шариком либо подшипником, на которые опирается ось. Они могут быть как двух-, так и трехсекционными;

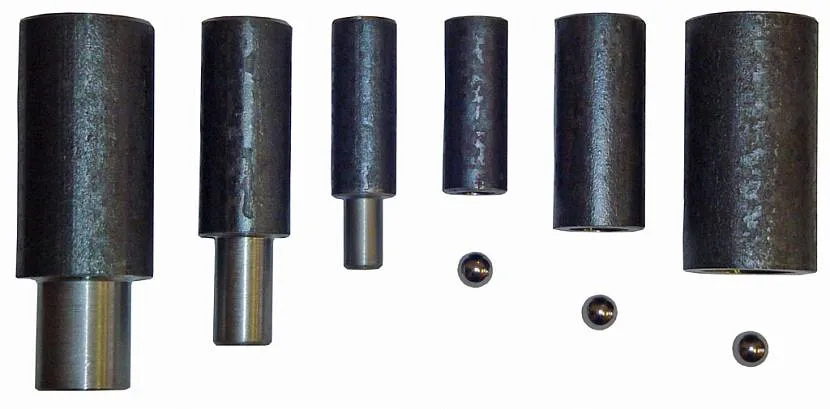

Приварные петли с шарикомИсточник dekoriko.ru

ещё один вариант – такие же петли с приваренными к каждой части металлическими пластинками.

Однако мало знать, как приварить петли к воротам – сначала нужно рассчитать нагрузку на них и определиться с количеством. Сделать это несложно, если знать вес створок.

Петли без пластинок выдерживают максимум 400 кг в зависимости от их диаметра и длины и толщины металла. А петли с пластинами, которые принимают на себя часть нагрузки, рассчитаны на более внушительный вес – они могут выдержать до 600 кг.

Зная расчетную нагрузку на петли и вес конструкции, можно определить необходимое их количество. Разумеется, меньше двух на створку их не будет. А в случае с тяжелыми воротами количество навесов увеличивают до 3 или 4. Дополнительную петлю устанавливают чуть ниже верхней, на которую приходится основная нагрузка.

По 3 петли часто ставят на массивные утепленные гаражные воротаИсточник dekoriko.ru

Кстати, усилить обычные петли можно и самостоятельно, приварив к ним вырезанные из толстого металла пластинки подходящего размера. Сварной шов должен быть сплошным.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Утепление

Завершающий этап работ – утепление. Благодаря ему в зимнее время можно будет сохранить более 60 процентов тепла внутри помещения.

Для утепления на внутреннюю поверхность створок устанавливаем деревянную обрешетку, внутрь которой закладывается слой утеплителя. Для качественного утепления хорошо подходят минеральная вата, стекловата, пенополистирол ПСБ-С.

Особенно важно не допускать присутствия воздушных мешков, и тщательно заполнять все промежутки. Для нормального сохранения тепла достаточно слоя около 5 сантиметров

Поверх обрешетки устанавливается облицовочные плиты или вагонка. Также при желании с внутренней стороны можно повесить пластиковый или брезентовый навес.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

1. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
2. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Материалы

Столбы делают из профильной трубы с размером полок 80 или 100 мм. С учетом опускания ее в грунт на 800 мм, длина столбов должна быть 3 м. На верхние концы привариваются заглушки для предотвращения попадания воды.

Для большей жесткости и закрепления стойки, можно приварить на отрезке, заходящем в грунт, небольшие куски арматуры или другого стального проката, длинной 1 м.

Для стоевых берут профиль 40/40 или 40/60, отрезают болгаркой две детали длиной 2100 мм. Зарезают края труб под углом 450 для большей площади сварки и надежного крепления.

Из основного профиля готовят верхнюю и нижнюю перемычку, при ширине калитки 1000 мм. детали отрезают размером 980 мм. Это обеспечит зазор между луткой и калиткой по 10 мм с каждой стороны. Зарезают края под углом 450.

На среднюю перемычку можно взять профиль 25/40, его длина должна быть 900 мм, он будет вставляться внутрь рамы, поэтому от общей длины заготовки вычитают ширину 2 полок профиля, в данном случае это 80 мм.

Потребуется 2 петли наружным диаметром 30 мм и 4 стальных пластины толщиной 5 мм и шириной 40 мм. Петли надо разобрать и хорошо смазать внутренние поверхности солидолом или другой густой смазкой, затем собрать. Петли лучше приобретать с шариками.

На ровную поверхность выкладывают пластины и прихватывают к каждой части петли с разных сторон. То есть, если на часть петли с отверстием прихватывается пластина снаружи, то на ответной части пластину располагают к внутренней стороне.

Приваривание обязательно с двух сторон, чтобы обеспечить проварку корня шва. После первого прохода надо оббить шлак и сварить второй проход. На корне сварку выполняют в один проход.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Описание и классификация распашных ворот

Распашная конструкция ворот — это самая элементарная подвижная ограждающая конструкция, обеспечивающая связь гаража с прилегающей территорией. Полотно ворот имеет щитовую конструкцию, шарнирно соединённую с обрамлением проёма. Обрамление проёма сваривают из металлических профилей, профили имеют замкнутую или п-образную форму. Профили жёстко крепят к стенам в проёме с помощью анкеров. Распашные гаражные ворота традиционно имеют две створки, в одной из которых может быть организована калитка для входа. Конструктивное решение распашных ворот предусматривает беспрепятственный доступ владельца гаража, а также защищает гараж от несанкционированного проникновения посторонних лиц.

Металлические ворота с дверьюдля входа

Такие ворота классифицирую в основном по четырём параметрам.

По способу открывания:

• ворота с полотнами, открывающимися наружу;
• ворота с полотнами, открывающимися внутрь гаража.

По направлению открывания:

• левое направление;
• правое направление;
• симметрично открывающиеся ворота.

По ориентации полотна относительно гаражного проёма:

• снаружи установленное полотно;
• внутри установленное полотно;
• полотно установлено в проёме.

По механизму открывания:

• ворота с ручным приводом;
• ворота с автоматическим приводом.

Конструкция оснащена электроприводом

Помимо перечисленных параметров, распашные ворота различаются между собой вариантами исполнения полотна. Полотно может быть цельным глухим, решетчатым или резным. Полотно может иметь дверь для прохода, элементы остекления, вентиляционные решётки, декоративные элементы и т. п. В зависимости от требуемых теплоизоляционных свойств ворот, полотно может быть утеплено или не утеплено. Выбор применяемых материалов также неограничен, полотна изготавливают из дерева, металла, сэндвич-панелей или пластика. Разнообразие внешнего вида ворот позволяет сочетать их с различными архитектурными стилями зданий и сооружений.

Требования

Перед тем как сварить ворота на гараж из уголка или профиля, необходимо ознакомиться с требованиями, предъявляемыми к качественным воротам:

• размер ворот должен быть оптимальным относительно габаритов автомобиля, и обеспечивать беспрепятственный, простой выезд;
• минимальное расстояние от бока автомобиля до створки ворот с каждой стороны – минимум 30 сантиметров. Если автомобиль небольшой, все равно постарайтесь сделать расстояние максимально большим – вдруг решите позже приобрести внедорожник;
• для легковых автомобилей оптимальная высота ворот составляет не менее двух метров;
• размеры проемов отличаются в зависимости от размеров самой постройки, здесь все подбирается индивидуально;
• важнейшая функция гаражных ворот – защита от взлома. Лучше всего использовать для обшивки оцинкованные листы стали толщиной не менее 3-5 миллиметров. Для дополнительного укрепления можно использовать запоры, предназначенные для внешних колодок. Если есть возможность, нелишними будут и бронированные накладки;
• еще один важный параметр – защита от негативных атмосферных воздействий, которая лежит на креплении ворот. Для обеспечения надежного прилегания полотна стоит использовать вертикальные запоры, препятствующие перекосу. Также нелишним будет и уплотнитель – он обеспечит створкам и раме хороший контакт.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Проектировка

Самым первым этапом работ по сварке гаражных откатных ворот будет составление подробного чертежа и проведение замеров проёма. Также подготавливается весь необходимый инструмент, и подбираются необходимые материалы и их количество

Чтобы сварка ворот прошла удачно, важно ответственно подойти к процессу уже при первых расчетах высоты створок и их высоты

Важно! Допустимый минимум расстояния с обеих сторон от машины до каркаса должен быть не менее 30 см. А стандартный размер створок должен составить 5 метров

Ещё стоит учитывать, что расстояние от каркасной рамы до перпендикуляра стены должен равняться 80-ти или более сантиметрам. Раму, как основной элемент ворот, советуют делать из стальных материалов. Что касается петель, лучше взять с усилением и наружным открытием. Когда проект готов, куплены все материалы и собраны инструменты, пора задуматься о сварке.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Сварка створок

Каркас необходим для пары распахивающихся створок, к которым в дальнейшем будет прикрепляться полотно из металла. Для изготовления каркаса хорошо подходит профиль.

Суть изготовления сводится к тому, что первоначально в проеме устанавливается одна сплошная створка, и с двух сторон крепится на шарниры. В результате получаем вставленную в обрамление раму, которую необходимо просто разрезать пополам.

Чтобы в будущем с открытием ворот не возникало проблем, между рамами необходимо соблюдать зазоры:

• над порогом снизу – 2 см;
• между каркасом створки и потолочной балкой – 1 см;
• между тем же каркасом и боковой стойкой – 5см.

Процесс монтажа начинается с установки боковых стоек каркаса, и производится в следующем порядке:

1. Кусок уголка, отрезанный с учетом необходимых зазоров снизу и сверху, приставляется к боковому обрамлению. Оставляется просвет пол сантиметра, после чего при помощи куска металла прихватывается. Аналогичную операцию повторяем на другом торце.
2. Подрезанные должным образом горизонтальные уголки сверху и снизу привариваются к вертикальным стойкам. Предварительно нужно прорезать одну полку точно по центру каждой перемычки.
3. Устанавливаются навесы, после чего их верхняя часть приваривается к каркасу створки, а нижняя – к обрамлению. Шарнир должен находиться напротив связи, соединяющей наружную и внутреннюю часть обрамления ворот.
4. Посередине проема устанавливаем две вертикальные стойки, прикрепляя сваркой к каркасу.
5. Ровно по центру каждой створки делаем две горизонтальные перемычки.

В итоге получаем встроенную в обрамление проема раму, которую остается просто разрезать на две части, каждая из которых благодаря шарнирам открывается самостоятельно. Су четом того, что полки нижнего и верхнего уголка уже подрезаны, их достаточно просто разрезать с лицевой стороны.

Требуемые инструменты и материалы

Перед тем как сварить ворота и калитку, нужно приготовить требуемые материалы:

1. Для опор лучше всего выбрать металлический профиль сечением 10х10 см.
2. Для изготовления каркаса для ворот потребуется металлическая труба сечением 55х55 мм, а также уголок 40х40 мм.
3. Обрешетку и перегородки сваривают из труб сечением 45х25 мм.
4. Точные расчеты требуются, чтобы закупить нужное количество стройматериалов. Как сделать выдвижные ворота своими руками видео? Если вы решили установить автоматическую систему, то она тоже включается в расходы.
5. Конструкция должна быть удобной для постоянной эксплуатации автомобиля. Проем нужно сделать не меньше 3, 5 м, чтобы даже грузопассажирский транспорт с легкостью смог въехать во двор.
6. По высоте проем делается не меньше 2 м. Калитка по размерам должна быть такой, чтобы любой человек смог легко помещаться в нее. Как правило, ширина проема калитки составляет 1–1, 3 м.

Для ворот, свариваемых на даче или в частном доме, также потребуются:

• петли;
• грунтовка;
• засов;
• акриловая краска;
• саморезы и болты;
• сварочный аппарат;
• бетон;
• электродрель;
• сварочный стол;
• электроды;
• набор кисточек;
• болгарка;
• уровень;
• угольник;
• молоток.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Особенности конструкции

Каркас ворот, сваренный из металла, как правило, имеет немалый вес, поэтому и крепить створки распашных ворот нужно тоже сваркой к прочным, жестким, устойчивым опорам.

Распашные

Это требование легко выполнить, изготавливая гаражные ворота. Они крепятся к существующим стенам, изготовленным из камня, бетона или другого материала, который обладает высокой прочностью и устойчивостью.

Ведь изготавливать металлические ворота в деревянный гараж или сарай не имеет смысла. Единственное усложнение заключается в том, что проем в этом случае требуется обварить стальным уголком, чтобы или навесы.

Если же ворота устанавливаются в проеме забора, надо позаботиться о том, чтобы столбы, являющиеся опорами, выдержали их вес.

Если ворота распашные с шириной створок до 1,5 метров, с заполнением из легкого материала, например, из профнастила, то в качестве опоры под каждую створку может быть использован круглый или квадратный стальной столб из трубы диаметром от 100 миллиметров.

Столб достаточно забетонировать в грунт с таким расчетом, чтобы нижний конец был обязательно глубже уровня промерзания, иначе зимой вспучивающийся грунт может выталкивать и наклонять столбы. Створки ворот при этом будут смещаться от проектного положения.

Откатные

Откатные ворота, сваренные из металла, потребуют уже устройства достаточно серьезного фундамента. Являясь в закрытом положении консолью, они будут оказывать большую нагрузку на опору, причем эта нагрузка может быть направлена как вниз, так и вверх, то есть на вырывание из грунта.

Желательно, чтобы фундамент створки был воедино связан с фундаментом опор. Это позволит не допустить смещения их относительно друг друга при каких-либо подвижках грунта, что возможно от проезжающих по расположенной рядом дороге тяжелых транспортных средств.

Раздвижные ворота, как правило, подвешиваются на роликах к балке, соединяющей верх опор. Соединение производится сваркой и особых требований к устойчивости опор не предъявляется.

Правила ТБ при сварке

Перед началом сварочных работ очень важно запомнить правила безопасности, которые необходимо выполнять в точности, без малейших отступлений

важно проверить, чтобы рабочее место для сварочных работ оснащалось мощной вытяжкой или доступом сильной естественной вентиляции;
обязательно применять защитные средства: маску и очки, которые помогут защитить лицо сварщика от излучения дуги;
работать надо в сухих перчатках из специальной кожи: это обезопасит от воздействия электрического тока;
важно правильно хранить газовые баллоны;
вокруг рабочего места, где предполагается сварить ворота, не должно находиться никаких легко воспламеняющихся веществ и элементов (банок с красками, опилок, ветоши).
