Было бы желание осушить участок…

Конечно, я не мастер, но горд тем, что сделал все сам. Немного коряво, но на следующий год как-то само собой все выровнялось и места прокладки труб стали незаметными. А самое главное – исчезло наше болото! Нельзя сказать, что после дождей совершенно сухо, но вода быстро просачивается и уходит. Совсем не стоит она и под кустарниками, хотя я оставил там просто маленькие канавки в сторону уклона.

Каждую весну я приезжаю на огород сразу после схода снега и проверяю работу моей дренажной системы. Не могу сказать, что все остается на высоком уровне, кое-где приходится подправлять, прокапывать временные траншейки, но сама конструкция сбоя не дает. А ведь стоило поработать без разгиба всего один раз!

Хочу поделиться еще одним наблюдением: траншейки для схода весенней талой воды всегда копаю в разных местах. Их надо-то штук 8-10, а почва получает дополнительное ежегодное рыхление. Хорошо засеять их травкой, тогда и состав почвы улучшается. Короче, постепенно мы с женой пришли к выводу, что на ошибках учатся, а исправлять ошибки очень даже приятно.

И вот нашему участку уже шесть лет, и сказать, что раньше здесь болото было, никак нельзя. За это время мы сдружились с семьей Николая, даже общий заборчик убрали, думаем завести небольшой прудик.

Ну так мастера мы теперь или нет? Самое главное, что я хотел сказать: простой дренаж на огороде вполне можно сделать самим, было бы желание.

Владимир Васильевич ПЛЕТНЕВ, г Кольчугино Владимир.

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

Дренажные системы для благоустройства участков делятся на две разновидности: открытую и закрытую. Открытая состоит из сети канав, в закрытой в канавы укладывают перфорированные трубы или засыпается грунт с высокими фильтрационными свойствами

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.

Монтаж глубинного дренажа

Устройство закрытой дренажной системы считается сложным в исполнении своими руками и экономически затратным. Для монтажа глубинного дренажа понадобятся:

Трубы из пластика с дренажными отверстиями и диаметром 10 см для основных траншей или 7,5 см для дополнительных.
Соединяющие элементы для трубопровода;
Водосборник для стоков. В качестве коллектора подойдут железобетонные кольца, пластмассовый бидон, автомобильные покрышки.

Монтаж глубинного дренажа своими руками состоит из следующих этапов:

Выкопайте канавы с уклоном к коллектору глубиной 600 мм для глинистого грунта или 900 мм для песчаной почвы.
Насыпьте на дно траншеи 10-сантиметровый слой песка и тщательно утрамбуйте его.
Застелите траншею полотном геоткани таким образом, чтобы края доставали бортиков.
Насыпьте щебня высотой 20 см и поверх выложите дрены отверстиями вниз. На поворотах трубопровода устанавливают смотровые колодцы. Они помогают контролировать работу дренажной системы и чистить ее от засоров.
Насыпьте еще щебня и заверните геоматериал в «рулет».
Засыпьте траншеи грунтом, покройте дерном.

Глубинный дренаж – вещь надежная, но установка «бъет по карману». Поэтому экономные хозяева дачных участков нашли выход из положения: они заменяют трубы связкой из веток и хвороста, а геотекстиль – на мох или дерн.

Дренажная система на дачном участке – это не роскошь, а необходимость. Поэтому к вопросу о ее установке подойдите с ответственностью, чтобы в будущем избежать неприятностей.

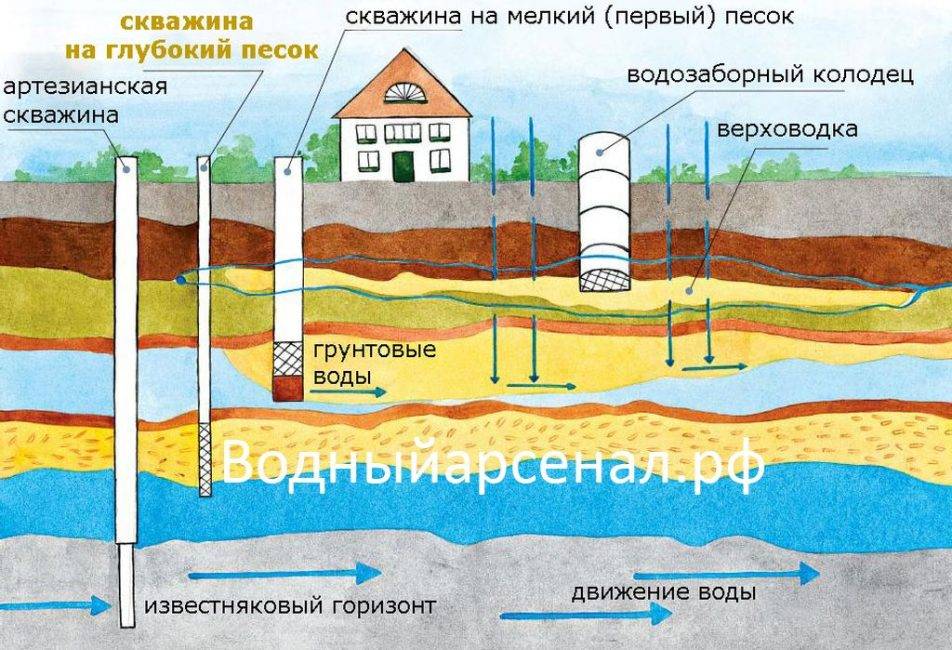

Как определить уровень залегания грунтовых вод

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

1Топографическую съёмку участка в рамках кадастровых границ

2Изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки

3Лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств

4Исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку

5Изучение возможности возникновения оползней, подтоплений и набуханий

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

какой вид дренажа необходимо использовать
насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
какой вид гидроизоляционных материалов выбрать
какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Проводим улучшение состава почвы

Почва с близким стоянием грунтовых вод, и тем более болотная почва, обычно бывает довольно бедной, и если вам удастся ее высушить, то придется все равно ее улучшать, прежде чем вы посадите растения на этот участок. Кроме того, почву нужно проверить на уровень pH: не исключено что почва на участке отличается повышенной кислотностью. Тогда под зиму нужно будет внести от 300 до 400 г извести на квадратный метр или столько же мела, тщательно все перекопать, а весной замерить уровень pH снова, и так делать до тех пор, пока почва не станет нейтральной.

Далее, в идеале, поверх имеющегося грунта, нужно насыпать грунт привозной. Таким образом вы поднимите участок и повысите его плодородие.

Далее, участок нужно перекопать, смешав грунт и добавив доломитовую муку в количестве 300 г на сотку земли. Перед посадкой саженцев (если посадка будет весной, то осеннее внесение удобрений — просто идеальный вариант) нужно внести в пересчете на квадратный метр по 250-300 г древесной золы, ведро перегноя и по чайной ложке с горочкой суперфосфата и сульфата калия (все это под перекопку, пусть даже еще раз придется участок перекопать).

Линейный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

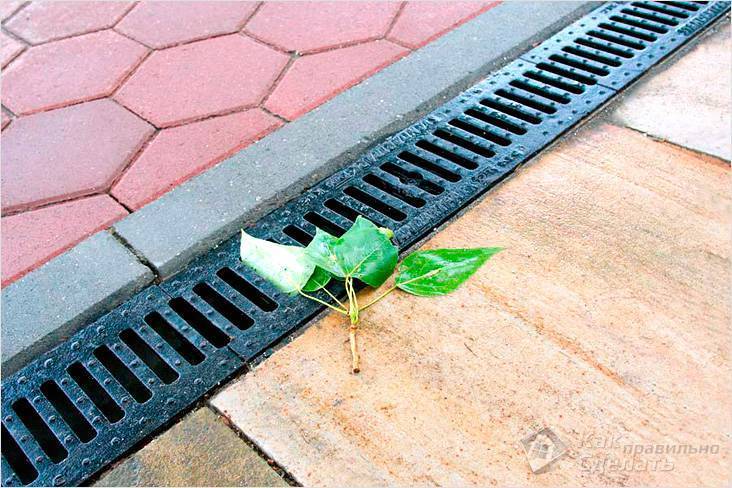

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

необходима защита фундамента от дождевых вод;
есть риск размытия почвы;
есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
для защиты дорожек на садовом и дачном участках.

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Разновидности дренажных систем на даче

Повышенная влажность на территории дачного участка обусловлена разными причинами. В зависимости от этого выбирают тот или иной тип дренажа:

Поверхностный – самый простой способ осушения почвы. Этот вид дренажной системы призван защищать участок от воды, источником которой выступают осадки в виде дождей, снега. Устанавливают ее на территориях без резких перепадов.

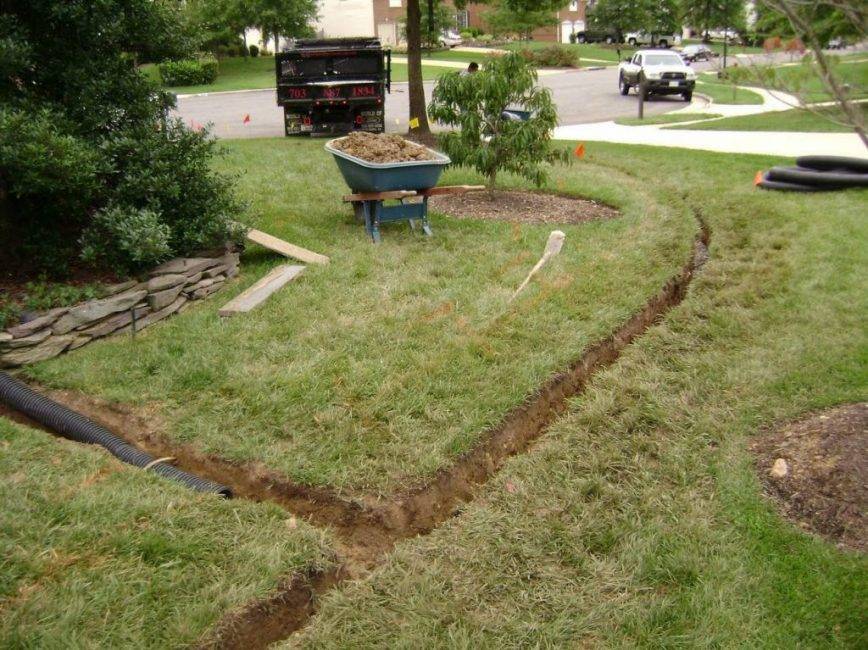

Поверхностный дренаж представляет собой совокупность траншей, выкопанных по периметру территории. Стекая в канавы, вода попадает в установленный в низшей точке системы коллектор.

Поверхностный дренаж

Наружная дренажная система разделяется на два подвида: точечный и линейный.

Глубинный дренаж – закрытый способ осушения земельного участка. К нему прибегают в случаях:

когда дачный дом построен на неровной поверхности;
при близком расположении грунтовых вод к поверхности земли;
при глинистой почве.

Устройство глубинного дренажа своими руками проходит по периметру жилого здания и вокруг сельскохозяйственных строений.

Выбираем метод

Чтобы осушить дачный участок от воды, используют несколько методов. Прежде чем приступить к выбору подходящего, необходимо учесть следующие нюансы:

Насколько водопроницаема почва на участке.
В каком направлении движутся грунтовые воды.
Время, за которое нужно выполнить работу.
Количество построек на территории дачного участка.

Способ 1

Можно организовать отведение грунтовых вод, не используя трубы. Для этого нужно вырыть глубокие траншеи, которые впоследствии заполняются фильтрующим материалом. Оптимальным вариантом для этой цели станут щебенка, песок. Их нужно засыпать слоями. При этом целесообразно использование торфа, который эффективно защищает засыпку от грязи.

Способ 2

Выполнить осушение участка от грунтовых вод можно при помощи трубной системы. Специалисты рекомендуют использовать перфорированные полимерные трубы. Трубу необходимо уложить ниже уровня промерзания земли.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.

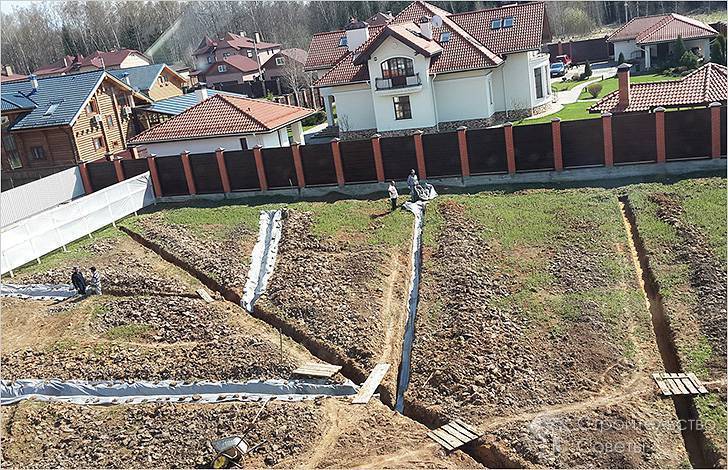

На участке вырываются траншеи. Их схема напоминает елочку.
Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.

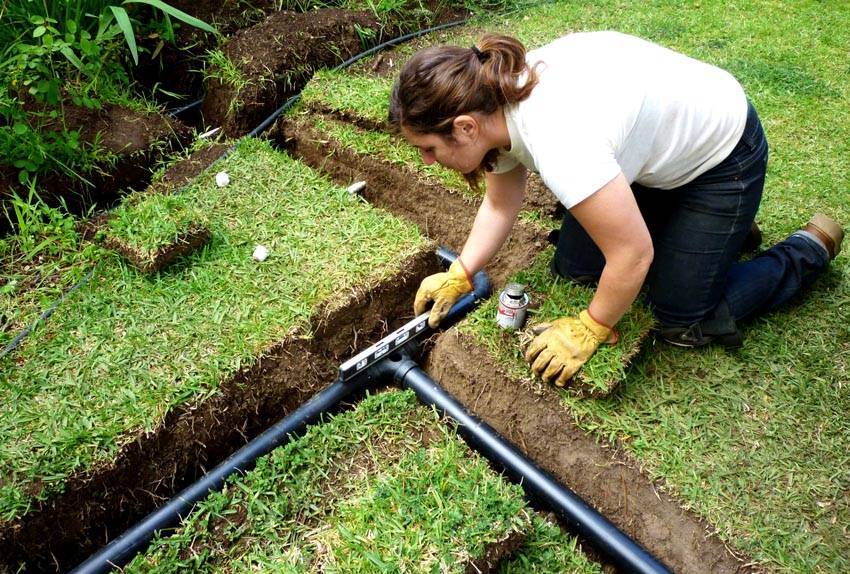

Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Виды систем

Системы дренажа различаются по нескольким параметрам.

По способу установки

Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента.
Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности.
В комбинированном варианте, само собой, объединяются оба вида используемых средств.

Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.

Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.

По типу устройства

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.

Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.

Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.

Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.

Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет производиться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки. Сначала в произвольно отобранном углу фундамента роют приямок габаритами 30х33х30 см.

Центр этого самого приямка используется для подготовки скважины диаметром 30-40 мм, доходящей в глубину до 200-300 см. В скважину вводят трубку из пластмассы с двусторонними отверстиями. Верхний конец помогает воде заходить в трубку, а через нижние она просачивается в песок. Но подобная конструкция применима далеко не везде. Лучше заранее консультироваться с инженерами, не допуская ошибок.

Обслуживание систем водоотведения

Обслуживание приведенных выше систем дренажа не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:

Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.

Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.

Советы от профессионалов:

Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями.

Как осушить участок без дрен

Канавы по периметру и вокруг участка

Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.

Цена дренажной системы «под ключ» в разных регионах разная, но в среднем составляет 2000 руб. за 1 погонный метр.

Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.

Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:

Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м2). Это сырьё выступает в качестве природного дренажа
Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.

Изготовление ящика для компоста своими руками: описание основных технических моментов, рецепты приготовления компоста (50 Фото & Видео) +Отзывы

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Подготовка к строительным работам

Дренаж представляет собой систему канав, трубопроводов. Чтобы правильно соединить элементы между собой, требуется сделать сложные инженерные подсчеты и составить схему дренажа. С этим вам одним не справиться, поэтому призовите на помощь специалистов компании «Марисруб».

Учитывая особенности почвы и ландшафта, знатоки своего дела составят проект-схему и подскажут вам правильное устройство водостока.

Схема дренажной системы

Схема дренажной системы содержит следующую информацию:

Место на участке, откуда начинается устройство дренажной системы. Это наивысшая точка на территории.
Низшую точку системы относительно коллектора;
Месторасположение основных и дополнительных канав;
Размеры траншей и труб;
Наименование и количество расходных материалов;
Схема монтажа трубопроводов и колодцев;
Угол наклона траншей.

Приступая к монтажу дренажа своими руками, принимайте во внимание отдельные нюансы:

Осушению подлежит территория всего земельного участка. Поэтому водостоки для зданий и растений включают в единую систему.
Неминуемы материальные и временные затраты. В среднем на устройство дренажной системы уходит до 3 месяцев.
Осушение территории проводят в летнее время.
Монтаж труб проводится на глубине ниже точки промерзания грунта, а водоотвод вокруг жилой постройки укладывают ниже подошвы фундамента.
