Правила крепления проводов и кабелей при прокладывании электропроводки

Из рассылки

Короткое замыкание Автоматы защитыЗащита от токовой утечкиКак расключать распределительный электрощитСерия рассылок: “Умные устройства”. 1. Диммер- что это такое и как можно использоватьСерия рассылок: “Умные устройства”. 2. Блок защиты, датчик движения, таймер отключения и еще кое-чтоКак управлять включением/выключением электропотребителей из 2-х, 3-х, 4-х, … мест. Реализация: двухпроводная система с применением бистабильного релеКак защитить бытовую технику от перенапряжений и индустриальных помех в сети электропитания. Стабилизация напряжения.Автоматизация водоснабжения в частном домеВключение потребителей (например, нагревательные установки) по заданной временнОй программеВключение света, звукового извещателя или видеокамеры при появлении движущегося объекта в зоне действия датчикаЗащита галогенных ламп и ламп накаливания от перегорания, продление их службы в несколько разВключение/выключение света (и не только) в зависимости от времени суток (сумерки/рассвет)Отключение питания от потребителя в случае превышения потребляемой мощности. Защита от несанкционированного подключения к питающей сетиОтключение от электропитания неприоритетной цепиКак имитировать присутствие человека в помещении путем включения/выключения света через случайные промежутки времениКонтроль и поддержание заданной температуры в помещенииКак заставить работать вентилятор в санузле после отключения освещения на установленный отрезок времени

Какие виды электропроводки допускаются в каркасном доме

Строители каркасников оказываются перед сложным выбором. Что лучше – вести ли кабель внутри каркаса или снаружи стен? Как сделать, чтобы дерево и потенциальный источник возгорания не встретились?

Скрытая проводка в каркасном доме

В городских квартирах электропроводку обычно «замуровывают» в толще штукатурки. Эстетично и аккуратно. Спрятанные провода больше защищены от случайных задеваний и перегрызаний людьми и животными соответственно.

А что в деревянном доме, где нет толстого слоя штукатурки? Мы можем сделать специальные отверстия в каркасе, через которые уложим кабель во время сборки.

А если каркас уже готов, стены зашиты? Чтобы проложить кабель или его переложить, придется разбирать стену!

Вывод: предусмотрите скрытую проводку заранее, до строительства, на этапе проектирования.

Скрытая проводка по требованиям ПУЭ

«Правила устройства электроустановок (ПУЭ)» – документ вроде «Библии для электрика». Разработан давно и не склонен меняться.

Согласно ПУЭ, проводку надо делать «в металлических трубах, обладающих локализационной способностью». Их стенки должны быть достаточно толстыми, чтобы не прогореть, если возникнет вспышка при пробое и коротком замыкании.

Не удивительно, что многие специалисты по электромонтажу считают ПУЭ «умирающим от старости» документом, а к рекомендациям почти 40-летней давности мало кто прислушивается.

Но давайте посмотрим, от чего же защищают трубы электропроводки.

1. Дефекты в кабеле

Вдруг кабель повредился при транспортировке и прокладке? А вдруг нашествие грызунов? А вдруг прибили картину именно в месте скрытой проводки?

Как видим, все эти «вдруг» – следствие ошибок проектирования, выбора материалов и спецов. Если же форс-мажор все-таки произойдет, должны сработать автоматы и УЗО, обязательные к установке.

2. Кабель смещается и передавливается со временем

Виной этому – усадка деревянного дома и неправильная планировка.

К счастью, каркасные дома не дают усадки, поэтому не придется ждать годами, чтобы проложить инженерные коммуникации.

Скрытая проводка по требованиям СП 31-105-2002

«Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», – документ, разработанный специально для каркасного домостроения.

Разработчики СП 31-105-2002 основывались на нормах строительства каркасников в Канаде и Северной Америке, где допускается просто пропустить кабель через конструкции дома.

Проводка по-американски: просто кабель; ни труб, ни гофр.

Если не на укладку проводов в трубы, то на что рассчитывают строители деревянных домов за океаном? На точный расчёт сечений кабеля, на выбор электротехнического оборудования. Упор делается на надежность соединений, заземления, розеток, выключателей, качественные чувствительные автоматы.

Самая толстая стальная труба, проложенная в каркасе, не станет панацеей от возгорания, если вы сэкономили на автоматике и на сечении кабеля.

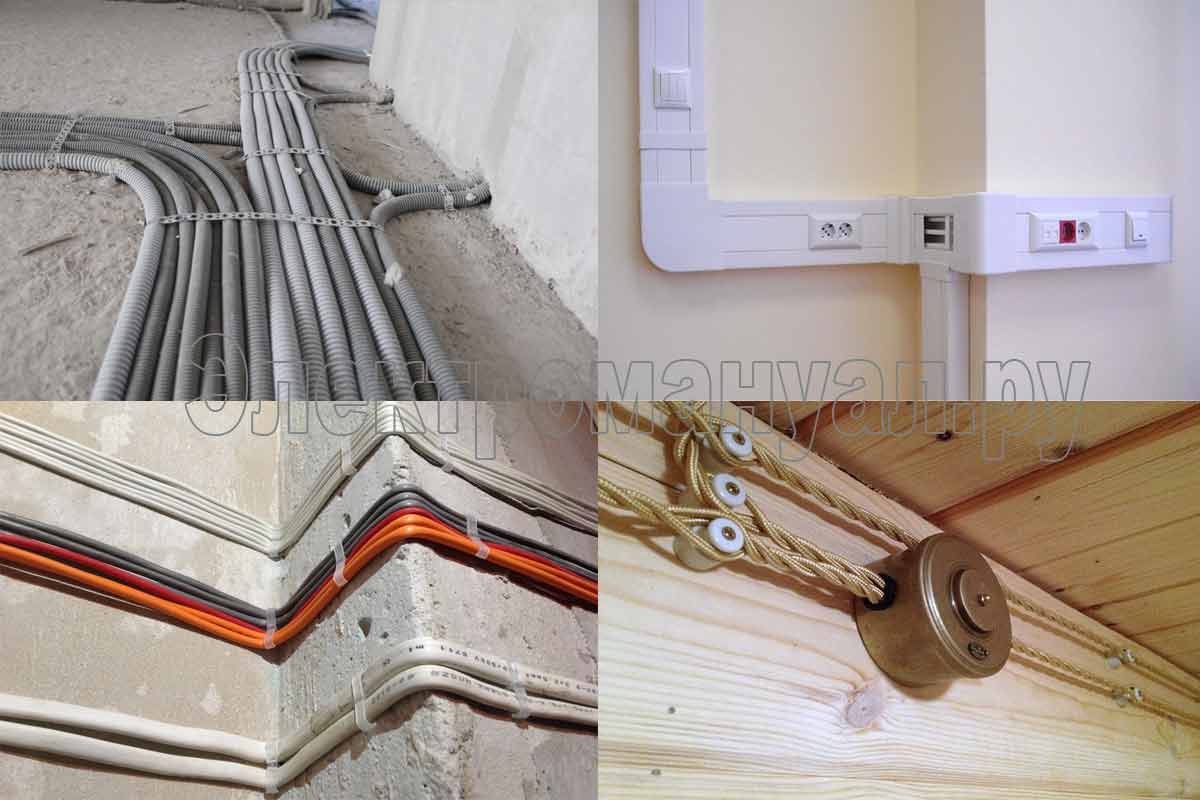

Открытая проводка в каркасном доме

Внешняя прокладка кабеля – классический вариант для деревянного домостроения. С ней будет проще соблюсти все рекомендации ПУЭ и Строительных Правил.

Фобия «А вдруг что-то с кабелем?» развиться не должна, ведь в целостности проводки легко убедиться воочию. И сразу почуять запах дыма, если что-то пойдет не так.

Конечно, 100% открытая проводка – просто кабели на клипсах – смотрится страшновато. Да и спрятанная в гофре не очень радует глаз, хотя годится для подсобных помещений и лофт-стиля.

Посмотрите, как мы реализовали открытую проводку в каркасном доме, уложив провода в кабель-каналы.

В ретро проводке провод не прячется, а наоборот, выпячивается. Его специально отодвигают от стен, демонстрируя стильность витых кабелей. Они становятся элементом престижа, украшая интерьер.

Однако применить эти стильные кабели можно не везде: к мощному оборудованию должны вести кабели ВВГнг с большим сечением, которые не очень вписываются в стиль «под старину».

Открытая прокладка

Как закрепить тонкий кабель

Если необходимо прикрепить кабель на стене или плинтусе, обычно используются гвоздевые скобы. Например, когда нужно закрепить к стене телевизионный или телефонный шнур. Изделия нужно подбирать строго под диаметр прокладываемого провода. Но на практике не всегда такими изделиями удобно пользоваться – то гвоздики короткие, то пластмасса ломается. Поэтому умельцы придумывают различные способы крепления кабеля. Рассмотрим один из таких примеров.

Для крепления понадобятся кусачки, тонкие гвозди 20 мм и отрезки хомутов.

• В один из краёв хомутика вбивается гвоздь;
• Вставляется кабель и загибается свободным концом хомута;
• Гвоздём забивается в стену. При этом регулируется диаметр самодельной скобы под кабель.

Крепление для низковольтных проводов с помощью клипс

Монтажный пистолет используется для крепления кабелей и гофры на бетон следующим образом: на дуло пистолета надевается площадка и затем выстреливается. Для гофры применяются стандартные клипсы для проводов 16 мм, которые крепятся с помощью самореза и дюбеля. Размеры клипс подбираются в зависимости от диаметра гофры.

Клипсы для крепления

Преимуществом клипс является то, что с их помощью возможна одновременная прокладка нескольких кабелей. Единственный минус заключается в том, что не все себе могут позволить купить клипсы для крепления прокладываемого кабеля, т.к. по стоимости они обходятся дороже.

На сегодняшнем рынке можно найти много разновидностей клипс. В частности фирма ДКС постоянно модифицирует клипсы для крепления кабеля, делая их комфортнее для быстрого монтажа. Пристреливать их с помощью пистолета Toua с узким стволом не составит труда.

Универсальность и широкий диапазон работ пистолета позволяют легко работать с пластиком. Клипсы прекрасно держатся на стволе пистолета и идеально пристреливаются к потолку.

Специальные модели пистолетов хорошо подходят для производства электромонтажных работ за счёт своей легкости и меньших габаритов. Для пристрелки также применяются накладные планки ДКС, которые держатся за счёт развальцовки непосредственно самого пластика от гвоздя. Планки применяются в труднодоступных метах, больших коридорах, и держатся хорошо на двух гвоздях.

Для крепления планок используется гвоздь 17 с усиленным наконечником. Особенность этого гвоздя заключается в том, что возле шляпки его диаметр как у обычного гвоздя равен 2,7 мм, затем он расширяется до 3,05 мм. Остриё гвоздя всегда отсечённое.

Крепление для различных проводов шуруповёртом

Крепление распределительных коробок можно осуществить различными способами, в том числе на саморезы и дюбель. Распределительная коробка не со всяким пистолетом может быть прибита, так как сила пистолета довольно высокая, и коробка при выстреливании с дула может разлететься в пух и прах. Поэтому предварительно в коробке просверливается отверстие для сверла 10 мм, и затем с помощью шуруповёрта прибивается коробка.

Часто под конец монтажа заканчиваются квадратные монтажные площадки. Что делать, если надо продолжать работу? Как оказывается всё просто:

• Меняется электромонтажное дуло пистолета на дуло для общестроительных работ;
• Немного наматывается на него изолента.
• Берутся дюбель-площадки для стяжки, и продолжается крепление проводов.

Устройство кабель-каналов

Одним из возможных решений является прокладка проводов в кабель-каналах, которые можно найти в любом строительном магазине. Большинство из них можно крепить на стену с помощью винтов. Для бетонной стены необходимо использовать комплект бетонных анкеров с винтами. Иногда комплект также включает в себя необходимое сверло для того, чтобы сделать отверстие.

Эти резьбовые анкеры поддерживают вес груза от настенных кабель-каналов, относительно легко демонтируются, и во многих случаях могут использоваться повторно.

Прокладка в кабель-каналах

Открытая прокладка проводов

Такой способ отличается простотой в исполнении, однако он может нарушать эстетику комнаты.

Открытую прокладку применяют:

• в хозяйственных постройках — подвалах, гаражах, погребах;
• при отсутствии возможности проштробить каналы в комнатах;
• в случае оформления интерьера в стиле ретро.

Для открытой фиксации используют несколько видов средств.

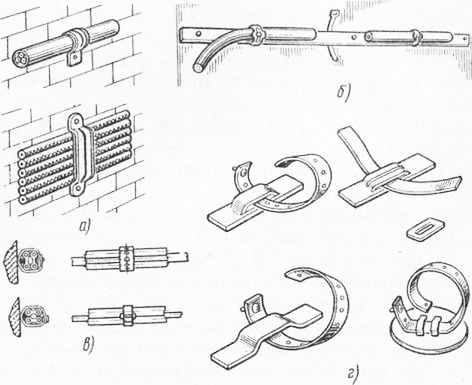

Пластиковые и металлические скобы

Это самые распространенные средства открытой фиксации кабелей. Крепеж имеет вид дуги с выемкой для круглого провода и отверстием для самореза. Пластиковые скобы снабжаются гвоздем на этапе изготовления. Крепежные элементы имеют различные размеры. В жилых комнатах рекомендуется использовать пластиковые скобы, отличающиеся лучшими эстетическими качествами. Металлические крепежи прочно закрепляют провод. Изделия бывают 2- и 1-лапковыми.

Кабель-каналы

Подобные изделия представляют собой короба со съемной крышкой. Они имеют треугольное или квадратное сечение. Второй тип устанавливается горизонтально по периметру комнаты. Их нередко применяют для подводки кабеля к выключателям или розеткам. Треугольные каналы предназначены для установки вблизи пола.

К преимуществам таких средств фиксации относятся:

• хорошие эстетические качества;
• простота установки и прокладки кабелей, компонентов электрической цепи;
• надежность крепления;
• защита кабелей от влияния внешних факторов.

Клипсы

Зажим находится на втором месте среди распространенных средств крепления. Он удерживает провод в нужном положении за счет работы пружинящих элементов. Клипсы не рекомендуется использовать в качестве монтажных подвесов. Для фиксации зажима применяется шуруп, надежно удерживающий изделие на стене. Некоторые клипсы имеют клеевое основание, облегчающее установку.

Отверстие крепежа рассчитано на одиночный провод. При необходимости уложить несколько кабелей клипсы устанавливают параллельно. Совмещаемые боковые поверхности снабжают пазами. При применении клипс учитывают соответствие монтажного отверстия диаметру кабеля. Крепежи большого размера используют для укладки гофрированных каналов или тонких металлических труб.

Хомут-стяжка

Это универсальное крепежное средство, используемое совместно с другими фиксирующими деталями. Некоторые хомуты применяются отдельно. Стяжка имеет вид пластиковой полосы с замком. Рифление не позволяет ремню выходить из застежки. Замок иногда дополняется кольцом, помогающим устанавливать хомут с помощью шурупа. Ремнем обвязывают кабель или пучок, после чего вводят полосу в замок. Слабо затянутый хомут используется в качестве подвеса.

Кабельные лотки

При обустройстве потолочной подсветки прокладывают объемные пучки проводов. Их нужно прикреплять к плитам перекрытия. Сверлить в бетоне множество отверстий сложно, это же касается одиночной прокладки проводов. В таких случаях применяют подвесные лотки. Их производят из перфорированной оцинкованной стали. Предлагаются изделия разных размеров, со шпильками или подвесами.

Изоляторы

Крепеж имеет вид бочонка с круглым пазом и отверстием для шурупа. Гладкость кромок корпуса препятствует повреждению проводов. Ранее изоляторы производились из белой керамики, сейчас — из цветных материалов. Они применяются при создании интерьера в стиле ретро. С помощью изоляторов закрепляют витые пары. При этом проводники раздвигают и надевают на паз. Для предотвращения провисания кабелей правильно рассчитывают расстояние между изоляторами.

Крепление телефонного кабеля

Несмотря на популярность витой пары, кабель ТРП все еще применяется для подключения стационарных телефонов. Для удержания кабеля в правильном положении используют маленькие гвозди, которые вбивают в основание через пластиковую перегородку между жилами.

Установка щитка

Это самая сложная и ответственная часть монтажа электрической сети. В щиток монтируются защитные автоматы и УЗО согласно схеме, которая была определена ранее.

В щиток входит толстый вводный кабель от общедомовой шины и посредством промежуточных устройств разводится по всему помещению. Так, для группы освещения можно использовать автомат на 16 А и УЗО на 25А/30мА, для бытовой техники — автомат на 25А и УЗО на 40А/30мА, и так далее.

Обратите внимание, что осуществлять подбор и компоновку устройств в щитке, а также окончательный монтаж электрощитка должен только профессионал!

Щиток можно либо поместить в нишу, если она есть, либо просто повесить на стену

Обратите внимание, что, производя новый монтаж электропроводки в квартире, необходимо заменить также и ввод в дом, то есть подключение к общедомовой шине

При этом придется отключить от электросчетчика старый ввод электропроводки и подключить новый, что влечет необходимость повторной опломбирования счетчика. Опционально можно попробовать добиться переноса счетчика в дом, но компании-поставщики энергии разрешают это далеко не всегда.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

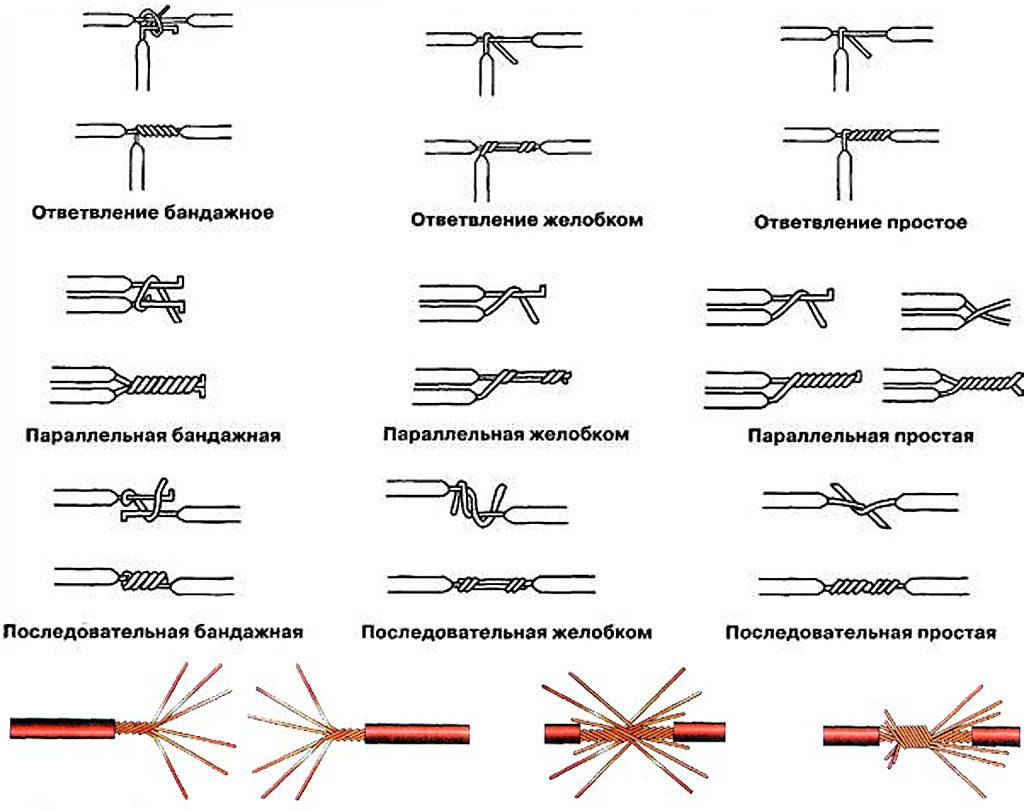

• Скрутка.
• Сварка.
• Спайка.
• Обжим.
• Клеммное соединение.

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

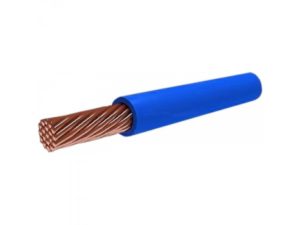

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели

В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол

После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Виды креплений

Для укладки проводников используются крепежи:

• Нейлоновые стяжки. Бюджетные и хрупкие, боятся морозов, яркого солнца и тяжести, одноразовые. Используются для крепления одиночных кабелей и облегченных конструкций.
• Металлические стяжки. Выполнены из нержавеющей стали, неприхотливы, выдерживают нагрузку до 30 кг, поэтому часто используются монтажниками.
• Площадки для хомутов. Крепятся к шурупам, которые привинчены к лоткам. На площадку продевается стяжка, к ней крепится провод.

Бывают площадки с клеевым слоем, но по факту он бесполезен и обязательно дублируется винтовым креплением.

• Крепежная скоба из пластика. Дешевая и непрактичная, чаще используется в частном строительстве. В кабельнесущих системах не используется.
• Металлические серьги и скобы. Держат любые веса, устойчивы к механическим воздействиям, крепятся винтами и неприхотливы в эксплуатации, не рвутся.
• Кабельные замки. Используются для укладки одиночных проводников и для формирования пучков. Закрываются с помощью дюбелей и шурупов или прижимного фиксатора. Надежно фиксируют содержимое лотка и выдерживают большой вес.

При одиночной укладке расстояние между проводниками должно быть не менее 5 мм, при многослойной допустимо обойтись без зазора вообще.

Кабели обязательно крепятся в конечных точках и поворотах трассы, по прямой их крепят каждые 1-1,5 метра.

При укладке необходимо оставить небольшой запас по длине, компенсирующий возможную деформацию, по причинам:

• Большая масса объекта,
• Магнитные волнения, возможные при замыканиях,
• Механическое напряжение, возникающее от перепадов температур,
• Деформация грунта.

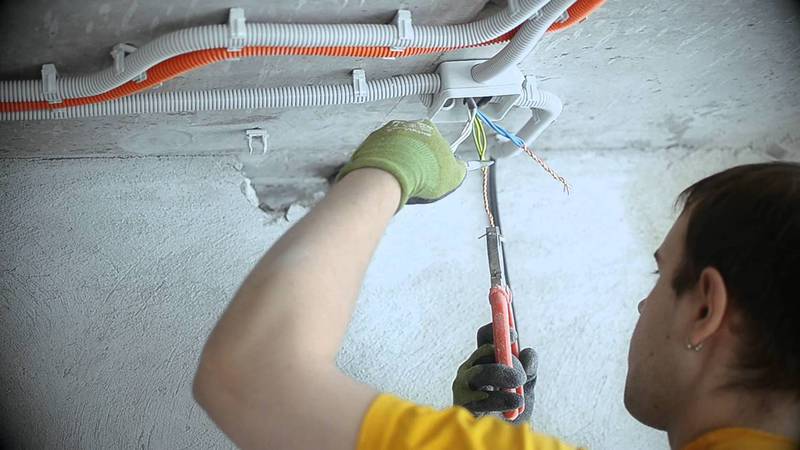

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

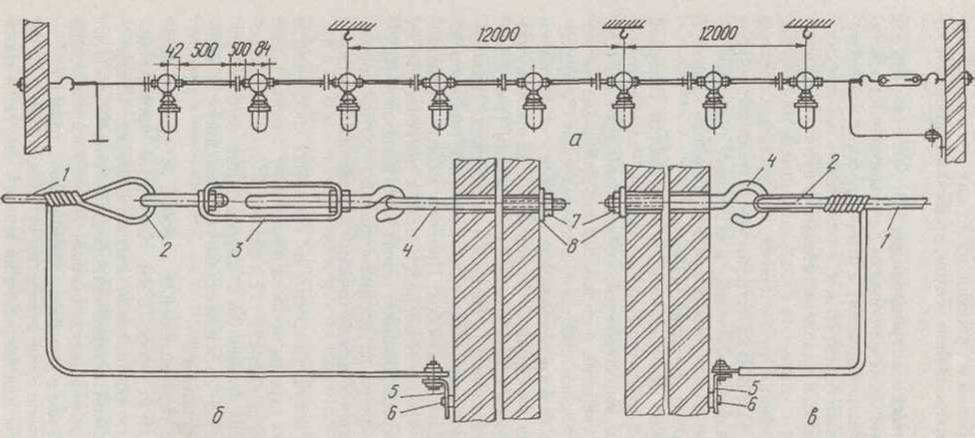

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Советы по монтажу углов и стыков кабель-каналов

При использовании специальных аксессуаров места прохождения пластиковыми КК внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов КК можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.

При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:

1. Для прохождения внутреннего угла необходимо:

• в месте изгиба трассы КК сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
• согнуть короб под нужным внутренним углом;
• установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
• закрыть короба отрезками крышек.

1. Для монтажа КК по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.

Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.

КК с кабельной проводкой

Прокладка кабеля в коробе

Материал

Этот материал широко используется при проведении ремонтных работ, и пользуется популярностью благодаря:

• невысокой стоимости;
• простоте монтажа;
• эстетичному внешнему виду;
• разнообразию видов;
• быстрому и легкому доступу к проложенных в них материалах.

Кабель-каналы или короб кабельный можно разделить на следующие группы:

• металлические короба;
• пластиковые.

Характеристика видов кабель каналов

Существуют такие виды металлических кабель-каналов:

• открытые (с отверстиями);
• глухие или закрытые (без отверстий);
• угловые (внутренний угол и внешний);
• тройниковые (для разветвления проводки).

Способы прокладки кабеля в металлических коробах (СНиП 3.05.06-85):

• пучками. При этом расстояние между пучками должно быть 20 мм;
• рядами. Расстояние между проводами должно быть 5 мм;
• пакетами. С промежутком 20 мм;
• многослойный способ. Без промежутков и расстояний.

При проведении работ на улице, вне помещений следует помнить следующее:

• если температура на улице до -15°С, предварительный нагрев кабеля не требуется;
• при температуре от – 15°С до – 40°С перед укладкой кабель необходимо предварительно прогревать, чтоб избежать деформации изоляции;
• свыше – 40°С проводить монтажные работы запрещено.

В открытом пространстве следует использовать металлические короба с крышкой, для более быстрого доступа. В закрытых же пространствах допустимо использовать цельные, неразъемные короба.

Монтаж кабель-каналов

Крепятся металлические кабель-каналы с помощью дюбель-гвоздей, реже с применением пластиковых дюбелей. Здесь необходимо учитывать массу прокладываемого кабеля. Стена, где производится монтаж должна быть ровной, без выпуклостей, чтобы избежать перегибов металлического изделия.

В короб из металла прокладывают силовой электрический кабель для внутренней прокладки мелкого и среднего сечения, телефонный кабель, контрольный, кабель для видеонаблюдения и охранно-пожарной сигнализации.

Пластиковые кабель-каналы более легкие и способны выдерживать минимальную нагрузку веса прокладываемого кабеля. Поэтому в них зачастую протягивают силовой кабель мелкого сечения, оптико-волоконный кабель, телефонный кабель для местной связи, кабель для сигнализации.

Делятся пластиковые короба для электрического кабеля на:

• напольные;
• настенные;
• в виде плинтуса.

Кабель-каналы из пластика, как правило, имеют секции, в которые закладывают кабель. Существуют односекционные и двухсекционные кабель-каналы. На этом этапе современное производство освоило выпуск многосекционных изделий, что позволяет монтаж кабеля различного назначения.

Пластиковые короба чаще всего используются внутри помещений, так как они подвержены перепадам температуры. Профиль короба крепится к потолку или стене, затем осуществляется укладка кабеля, провода и закрывается изделие быстросъемной крышкой. В качестве крепления используют пластиковые дюбеля, саморезы или винты. Если основание стены или потолка деревянное, то можно обойтись только саморезами. Шаг крепления составляет примерно 50см.

Что необходимо иметь для монтажа скрытой электропроводки?

Без схемы не возможно произвести разводку электропроводки так как на схеме указывается трассы проложения провода, линии силовой и осветительной нагрузки, места соединений и расположений розеток и выключателей и т.п.

2) Строительный уровень и карандаш.

Они нужны для разметки на стене прямых линий, чтобы подготовленная штроба, а в дальнейшем и уложенный в ней провод были ровными.

3) Как уже говорилось, провода скрытой проводки прокладываются в штробе.

Проделать эти штробы можно специально предназначенным для этого – штроборезом с пылесосом либо болгаркой с алмазной насадкой или обычным перфоратором и сверлом по бетону.

В народе два последних способа пользуется большей популярностью, чем первый.

4) Монтажный материал — провод, гофра (пластиковые трубы), распределительные коробки, подрезетники, изолента и т.п.

Разметка скрытой электропроводки.

Первым делом в комнате размечается место расположения распределительной коробки.

Далее от нее размечаются линии к месту, где будут располагаться предполагаемые розетки и выключатели.

Разметку линий укладки провода нужно делать таким образом, чтобы они были перпендикулярно друг другу.

Основные действия по прокладке электропроводки

Первой операцией по монтажу обычно становится установка щита освещения. Он монтируется при входе в квартиру или дом (на стене или в специальной нише). Более эстетичной по праву считается установка щита в нише. От того, сколько защитной аппаратуры будет в нём находиться, зависит и его размер. В щит устанавливаются и закрепляются автоматические выключатели. Обычно автоматы устанавливаются посередине щита, над ними — нулевые клеммы, снизу — заземляющие.

Для того чтобы подстраховаться от пересечения проводов, следует приступить к монтажу ближайшей точки от щита, а затем уже продвигаться далее.

При укладывании проводки в штробу необходимо следить, чтобы она не выпячивалась из неё. Если провод одножильный, крепление его необходимо через каждые 0,9 м, у многожильного — через 0,5 м.

Для надёжной укладки коробок и подрозетников в круглые штробы следует использовать либо асбест, либо крепёжные материалы.

После укладывания провода, коробок и подрозетников штробы необходимо заштукатурить. Затем подождать некоторое время, чтобы штукатурка высохла и протереть строительной тёркой для выравнивания поверхности.

Следующей операцией является подключение розеток, светильников и выключателей.

При подключении схемы освещения необходимо помнить, что к выключателю подсоединяют именно фазный, и ни в коем случае, не нулевой провод.

После всех выполненных работ необходимо обратиться к представителям местной электросети для того, чтобы они помогли вам к ней подключиться.

Установка УЗО

Для того чтобы обезопасить проводку, нужно установить противопожарное устройство УЗО (устройство защитного отключения) и поставить на нем определенные значение. Для общей линии в доме ток утечки устанавливается 100 мА, а для отдельных линий минимум 10 мА. При повышении этих показателей УЗО должен обесточить помещение.

В то же время прокладка электропроводки должна осуществляться только теми кабелями, которые безопасные и разрешены согласно ГОСТу. Самым популярным вариантом для использования есть кабель ВВГ и так же его модификации. Согласно требованиям ПУЭ в жилых домах нужно использовать трехжильные кабели с медными жилами. Алюминий применять нельзя. Алюминиевые провода подводят электричество к дому, и для соединения двух металлов применяют клеммные колодки или переходную шайбу в болтовом соединении. Прямой контакт запрещен.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину
