Дровокол своими руками с винтовым конусом и гидравлический самодельный – Обзор +схема и Видео

Теоретические основы теплотехники – сгорание твердого топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Предлагаем ознакомиться Розы крылья ангелов из семянПружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров.

Виды

Ручные или кинетические дровоколы действуют на основе простых принципов физики и не требуют особых усилий для эффективного результата.

Существует несколько типов таких приспособлений:

• Лом-колун — агрегат в виде заострённого стержня устанавливают на полено и повторяющимися резкими движениями раскалывают материал.
• Модели с ручным приводом. Они представляют собой тумбы с направленным вверх лезвием. На остриё устанавливают полено и раскалывают при помощи удара кувалдой.
• Агрегаты с пружиной. Такие конструкции снабжены силовым рычагом и работают по принципу утяжеления действующего элемента.
• Реечные устройства. Толкающей деталью здесь выступает зазубренная рейка.

Мнение эксперта
Левин Дмитрий Константинович

Колуны в форме стрелы имеют простое строение и низкую стоимость, но в применении достаточно опасны: изделие может отскочить от чурки во время удара.

Размеры станка для колки полена

1. высота станины — 650 мм;
2. длина стола — 850 мм;
3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

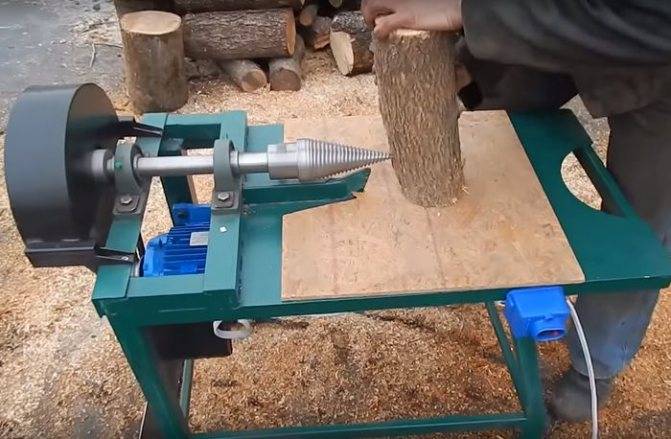

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

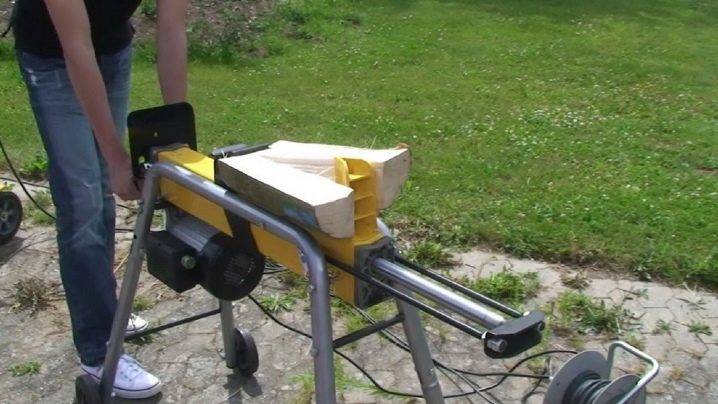

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Дровокол винтового типа

Колоть дрова можно винтовой конусной конструкцией. У нее есть преимущества и недостатки, собрать ее можно самостоятельно.

Плюсы и минусы дровокола винтового типа

Преимущества станков винтового типа следующие:

• простая конструкция;
• высокая производительность;
• возможность изготовления своими силами;
• невысокая стоимость;
• для работы с дровоколом не требуется специальное обучение.

Недостаток винтового устройства в том, что иногда он расщепляет поленья не до конца, потому приходится дополнительно пользоваться обычным топором или другим инструментом. Дровокол винтового типа не подходит для сучковатых поленьев и древесины со сложной волокнистой структурой.

Принцип действия винтового дровокола

Такой станок раскалывает поленья за счет резьбового клина, ввинчивающегося в древесину. На рабочий винт передается вращательный момент.

Способа два:

• винт ставят на вал движка, мощность привода минимум 3 кВт, а частота вращения максимум 500 об/мин;
• используется любой движок, а обороты снижаются редуктором, цепной передачей или ремнем-приводом – на вал движка и вал-вращатель конуса ставят шкивы с разным диаметром, что снижает частоту вращения.

Для установки и закрепления конструкции делают прочную станину. По желанию делают откидную часть.

Материалы и инструменты

Чтобы сделать винтовой механизм, надо подготовить:

• конусный винт – можно купить готовый, заказать у токаря, сделать самому;
• вал;
• шкивы, чтобы собрать систему передачи вращения;
• клиновые ремни (на замену автомобильная или мотоциклетная цепь);
• подшипники;
• профиль;
• листовая сталь на столешницу, минимальная толщина 4 мм;
• движок;
• выключатель (можно заменить магнитным пускателем);
• УЗО;
• дрель;
• болгарка;
• сварочный аппарат.Чтобы готовая конструкция прослужила дольше, надо обработать ее. Для этого лучше использовать антикоррозийные составы. Для подготовки поверхности понадобится щетка для металла.

Как собрать своими руками

Начинать работу надо с подготовки схемы. Если опыта в электрике нет, то надо привлечь специалиста.

Алгоритм работы следующий:

1. Подготовьте конусный винт. Рекомендуется делать его из инструментальной стали. Диаметр и длина максимально возможные, резьба упорная двухзаходная, шаг 5 мм, глубина от 2 мм.
2. Займитесь станиной. Максимальная высота 0,8 м, ширина 0,6 м (с откидным столиком 1 м), длина до 0,85 м. Подбирая размеры, ориентируйтесь на свой рост.
3. Внизу конструкции установите движок, предварительно установив ведущий шкив.
4. Соберите рабочий вал конуса, смонтируйте его на раму над движком. Блоки подшипников жестко закрепите на раме.
5. Сзади вала установите ведомый шкив. Для закрепления узла просверлите отверстия, используйте болты.
6. Установите ремни, проверьте траекторию хождения. Чтобы ремень не соскакивал, должна быть одна вертикальная плоскость.
7. Смонтируйте конус. Делайте шпоночные соединения, для дополнительной фиксации используйте винты.
8. На столешницу под конусом установите рассекатель. Его можно сделать из старого молотка.
9. Подключите пускатель, проводку, УЗО.
10. Выполните пробный запуск.

После сборки и успешной проверки можно зачистить конструкцию и покрасить.

Меры безопасности

Винтовой дровокол считается безопасным, но риск травм есть.

При работе важны меры безопасности:

Расщепляйте поленья только голыми руками

При работе в перчатках (рукавицах) есть риск закручивания материала на винт.
С тяжелой, плотной, сильно сучковатой древесиной работайте осторожно. Есть риск выворачивания поленьев из рук, выброса крупных щепок.
Соблюдайте рекомендованную частоту вращения. При ее превышении последствия аналогичны предыдущему пункту.
Подавайте поленья на винт плавно и вертикально, чтобы древесина раскалывалась по волокнам

В противном случае возникает риск быстрой и серьезной поломки.

При ее превышении последствия аналогичны предыдущему пункту.
Подавайте поленья на винт плавно и вертикально, чтобы древесина раскалывалась по волокнам. В противном случае возникает риск быстрой и серьезной поломки.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

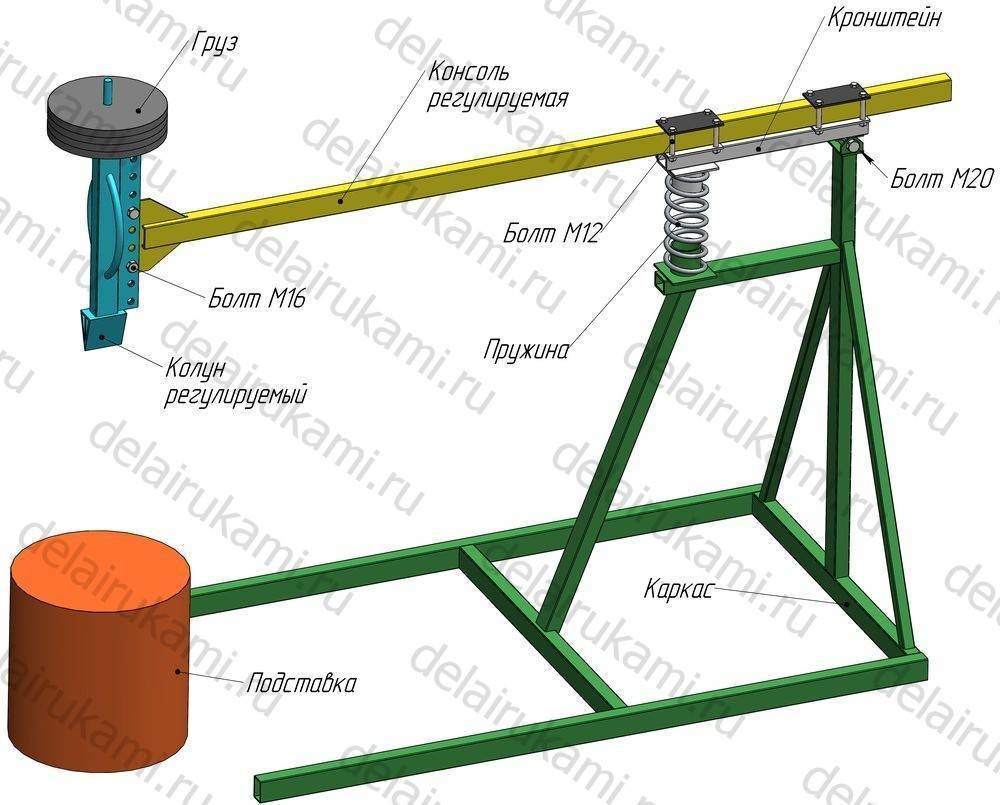

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина
должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном
положении. То есть здесь должен быть баланс между массой колуна с грузом и
силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую
пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину
можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.
В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина
будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

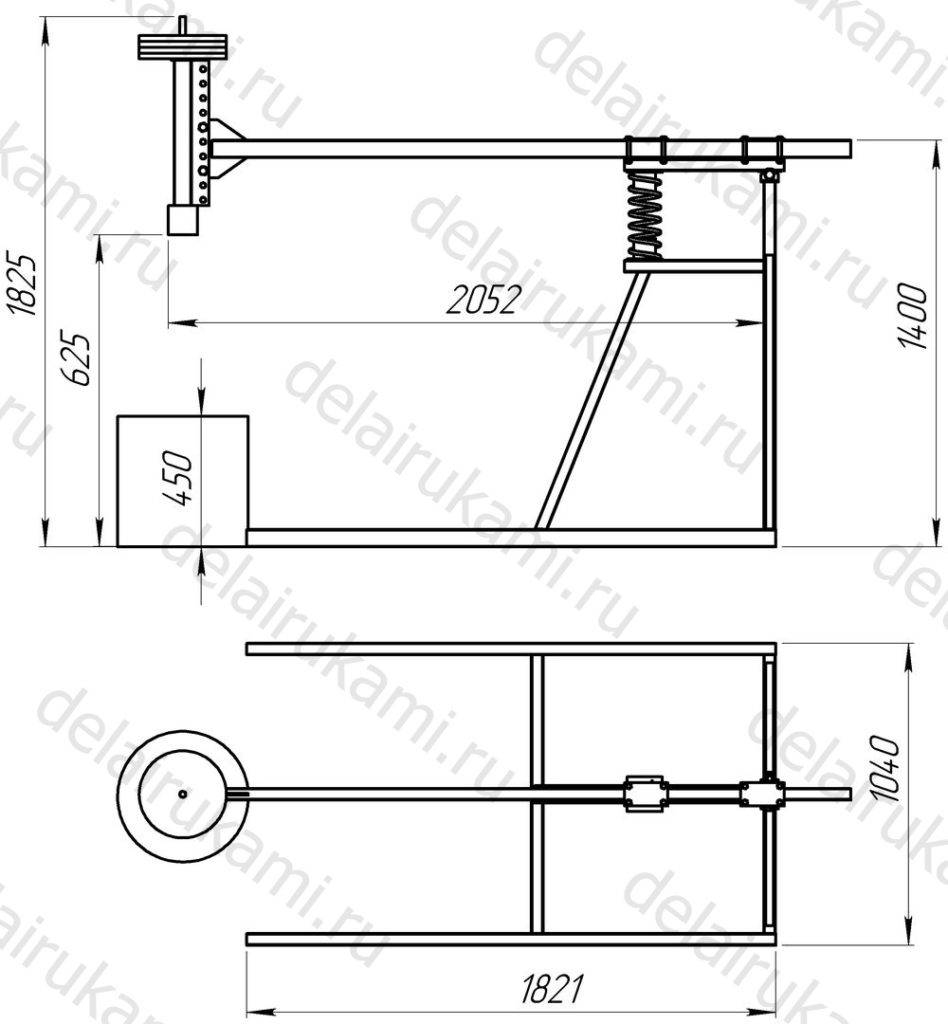

Чертеж дровокола.
Чертеж дровокола.

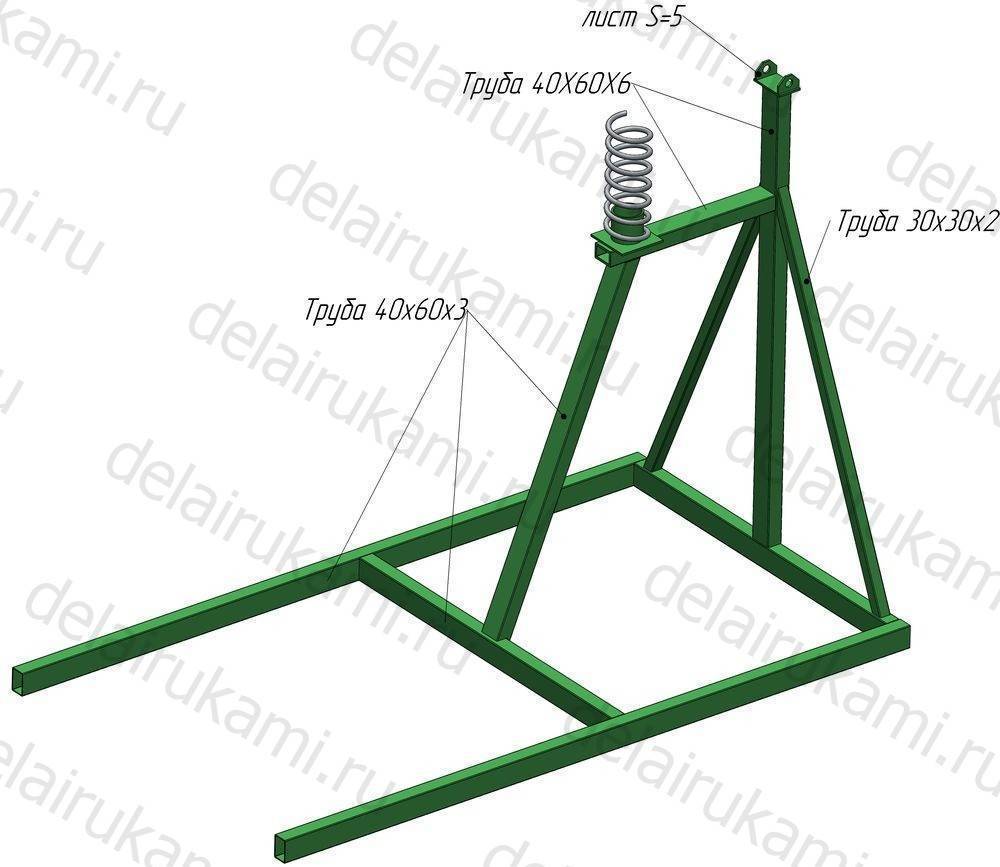

Чертеж каркаса.
Чертеж каркаса.

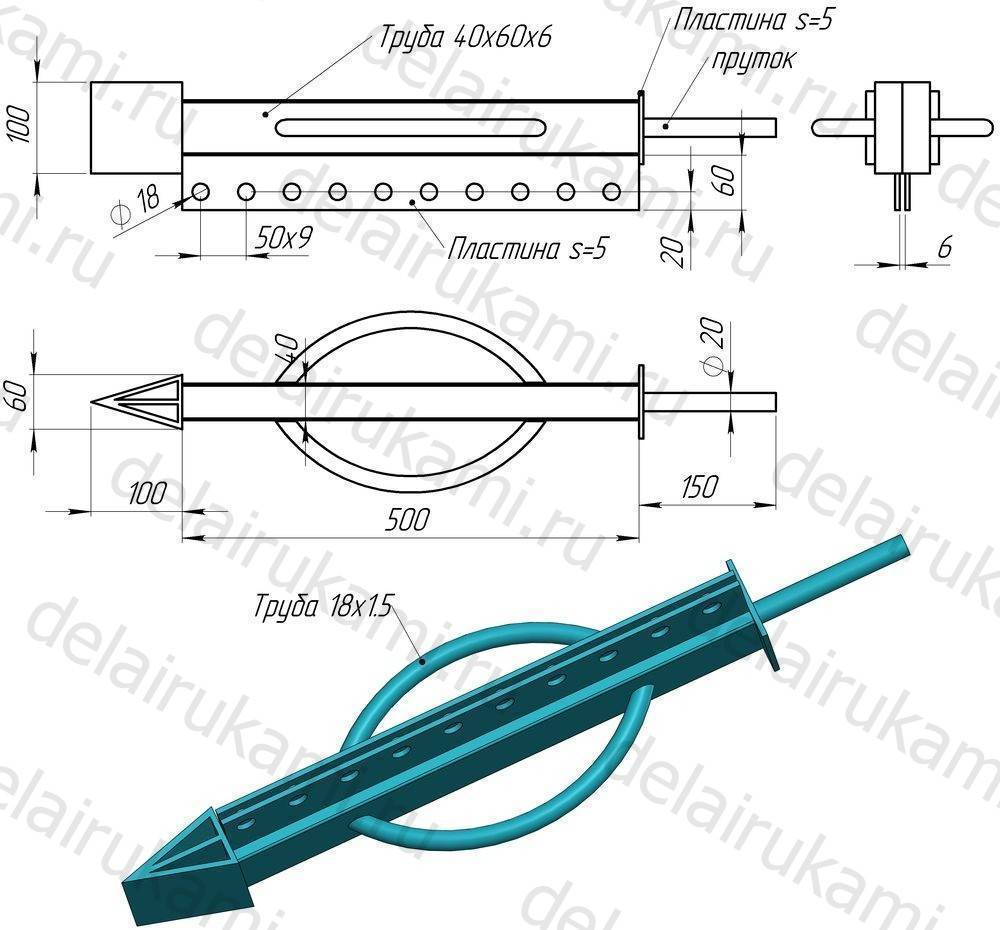

Чертеж колуна.

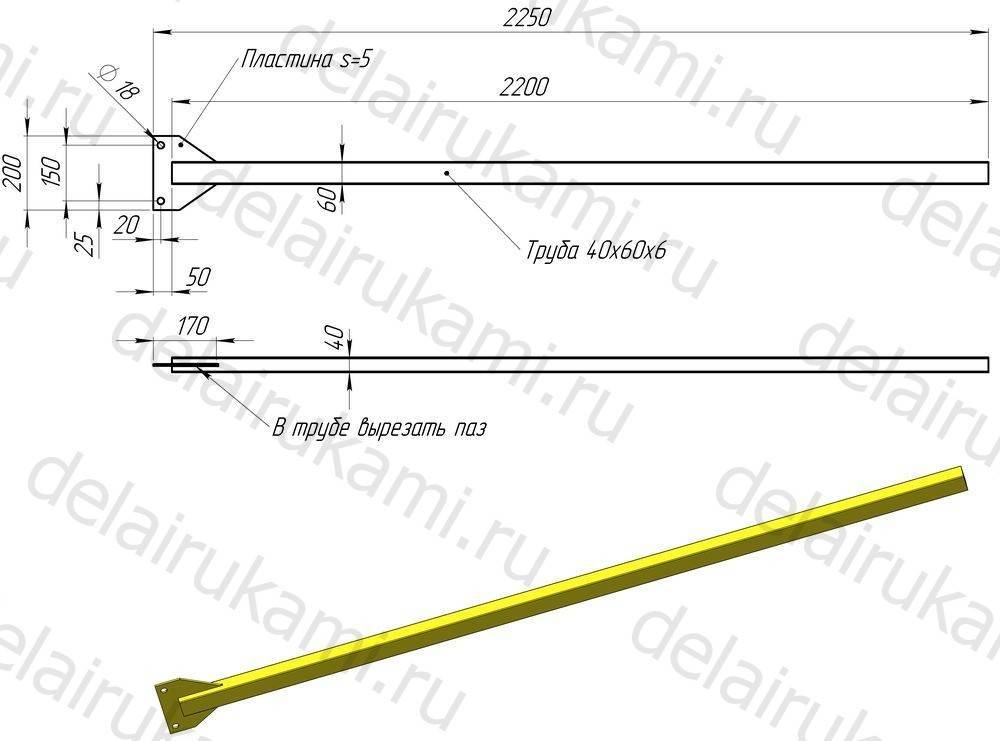

Чертеж консоли.

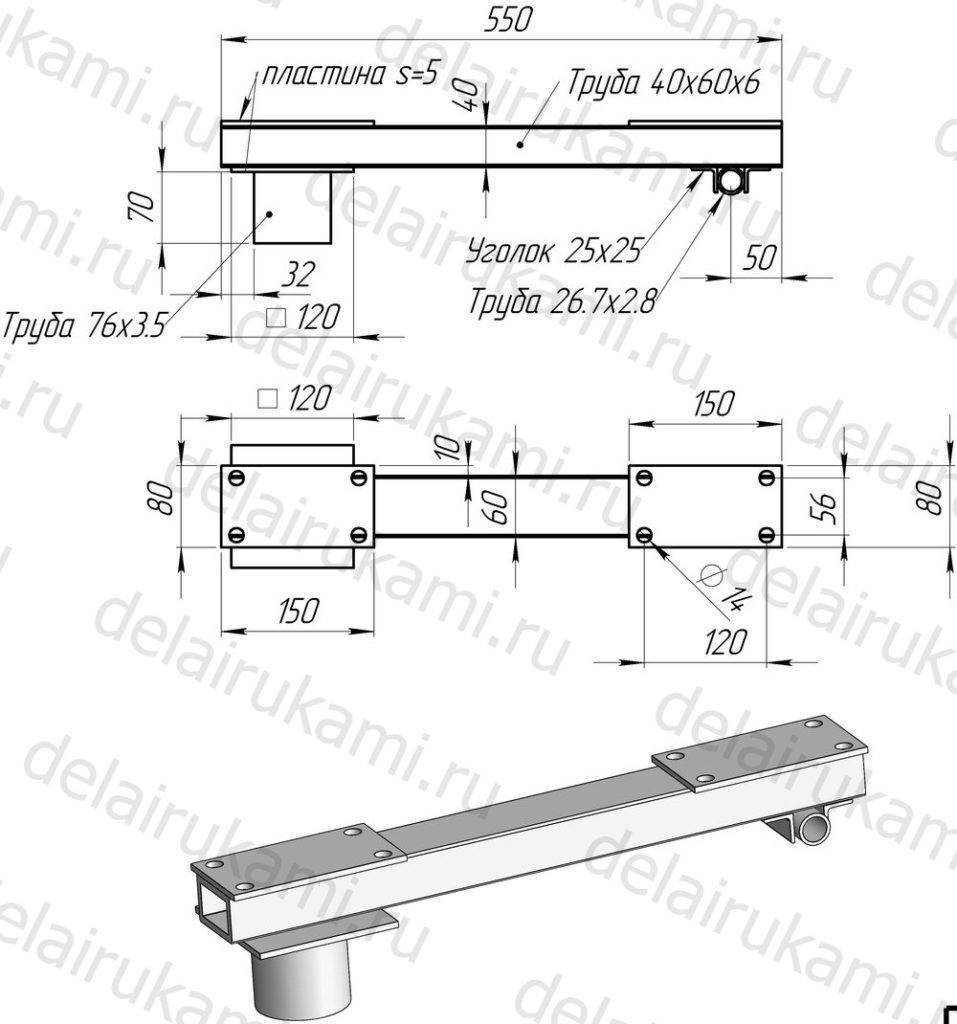

Чертеж кронштейна.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

• много слоев;
• много сучков;
• есть различные неправильные спилы.

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

• производителен;
• тратит минимум энергии;
• безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Беседка своими руками фото и размеры

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Винтовой конусный дровокол домашнего производства

Винтовой дровокол (мы упоминали о нем ранее), может быть вертикальным и горизонтальным. От привычных нам дровоколов он отличается формой пильного инструмента. Это не лезвие, а конус. Для такого дровокола нет особых условий эксплуатации. Такой системе всё равно, если ли в полене сучки. Они одинаково быстро справляется с деревом разной конфигурации и качества.

Схема конуса для дровоколаСхема винтового станка

Такие устройства считаются одними из самых безопасных. Кроме того, такой механизм не требует мощного мотора, что, безусловно, плюс. Мощности в 3 кВт будет достаточно чтобы обеспечить его бесперебойную работу.

Конусный дровокол не так чувствителен к диаметру полена

Здесь самое важное правильно установить его под конусом, ровно по центру реза
Предыдущая Садовая техникаНа выручку садоводу: преимущества инструмента 2 в 1 для уборки картофеля и листвы
Следующая Садовая техника5 необычных приспособлений, которые упрощают дачную жизнь

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.
