Прокладка проводов в гофре: сколько можно проложить

Как завести провод в шланг

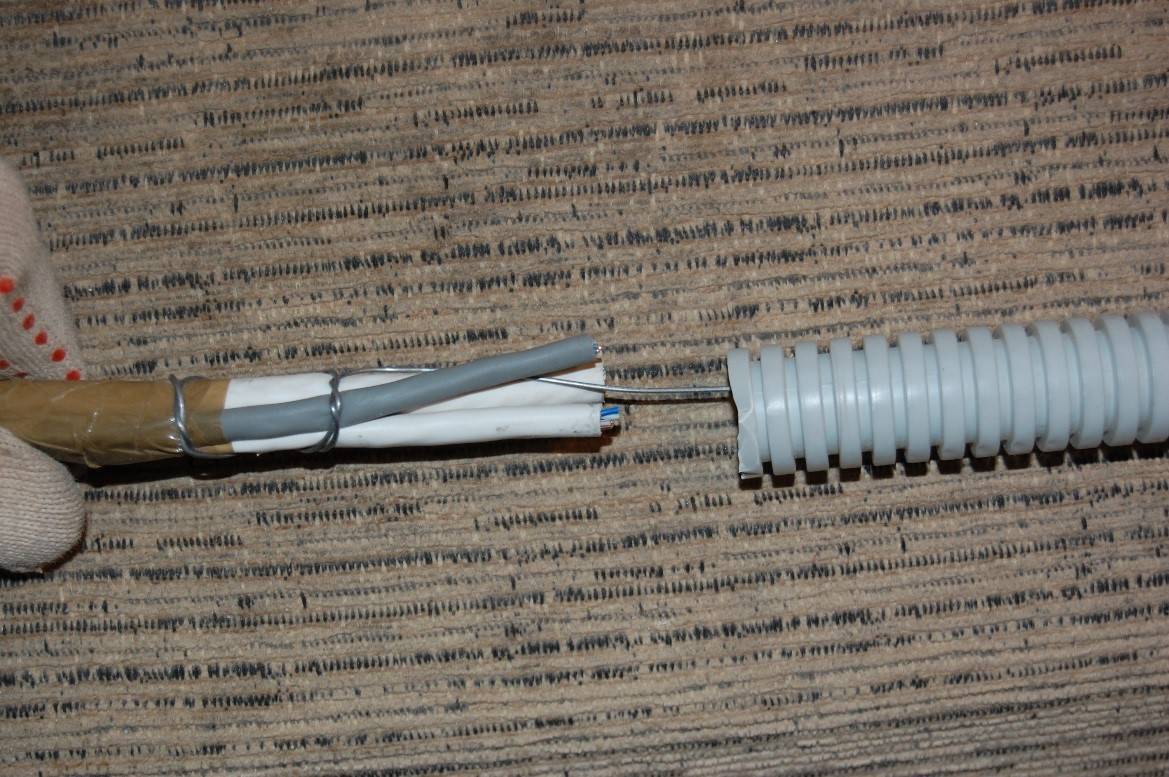

Правильное соединение струны с устанавливаемым в гофру проводом

Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.

  1. Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
  2. Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
  3. Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
  4. Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.

Зачем нужна гофра для кабеля?

Благодаря своим преимуществам гофрированная труба широко применяется в строительных, сантехнических и электротехнических работах. Монтаж кабеля в гофре чаще всего осуществляется при проведении электропроводки в конструкциях из гипсокартона, а также в стяжке пола, в условиях монтажа на открытом пространстве и в производственных помещениях (гараж, склад, сарай и т.п.). Также гофротруба использетсят во время электромонтажных работ в деревянных домах. Гофрированная труба обеспечивает надежную защиту электрокабеля от механических, термических воздействий, осадков и ультрафиолета.

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

  • Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
  • Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
  • Бокорезы, монтажный нож, рулетка, изоляционная лента.

    Бокорезы

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

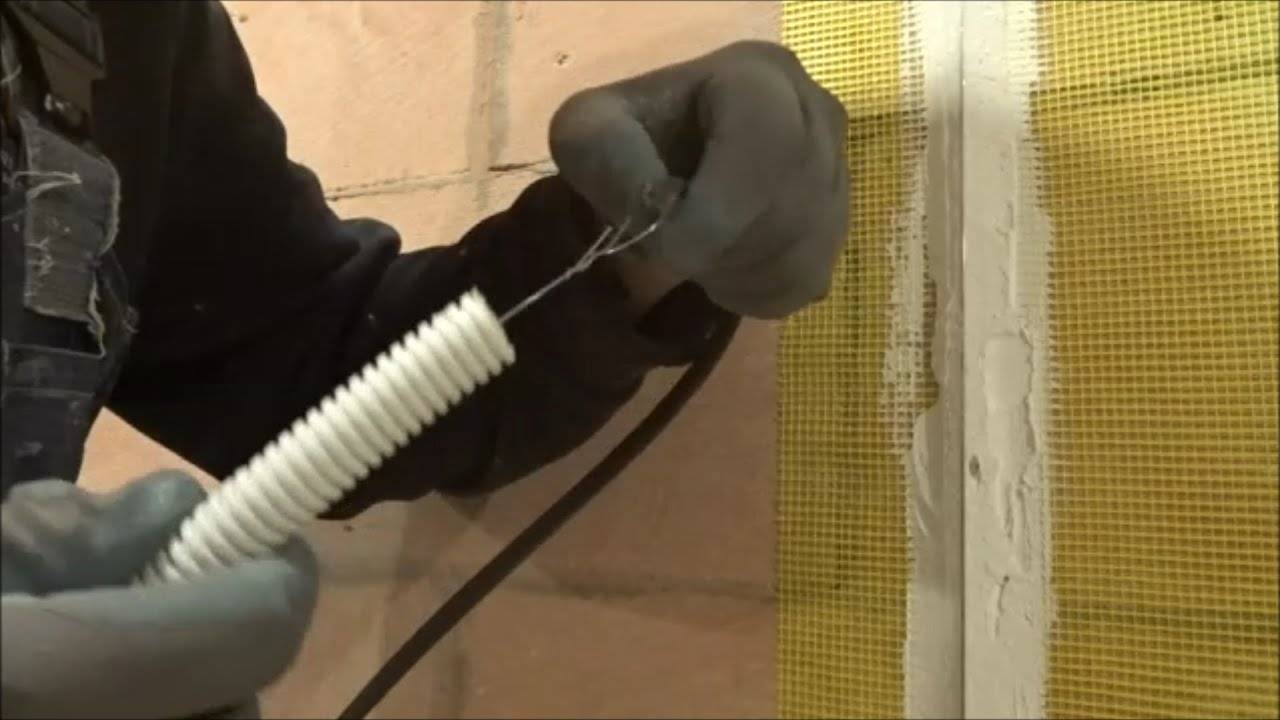

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Присоединение кабеля к гофре через протяжку (струну)

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету

Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

«Натягиваем» гофру на кабель

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Как быстро протянуть кабель в гофру? — Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри — она понадобится в дальнейшем;

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Источник

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Как быстро протянуть кабель в гофру? — Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри — она понадобится в дальнейшем;

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Как продать кабель в гофру – Все об электричестве

Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.

Как провести кабель через гофрированную трубу

» Электропроводка » Монтаж электропроводки » Как провести кабель через гофрированную трубу

  • 1 Монтаж кабеля в гофре
  • 2 Нестандартные ситуации

Монтаж кабеля в гофре

Чтобы вы легко воспринимали нашу информацию мы постарались представить ее вашему вниманию пошагово:

  • Перед началом прокладки отмерьте необходимое количество гофрированной трубы. Резать ее лучше с помощью канцелярского ножа. Во время резки помните, что внутри трубы находиться проволока и поэтому вам следует быть аккуратным. Разрезать проволоку можно с помощью бокорезов, только делайте все аккуратно.
  • Теперь конец своей проволоки вам необходимо будет соединить с кабелем. Сделать это достаточно просто и вам необходимо просто загнуть струну крючком и с ее помощью пробить край изоляции. Также есть и альтернативный способ для выполнения, которого необходимо обернуть несколько раз струну вокруг кабеля после этого место соединения можно просто заизолировать. Благодаря этому выступы кабеля не будут цепляться за ребра гофрированной трубы.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вместе с напарником, тогда он сможет подержать проволоку. Если работы вы выполняете самостоятельно, тогда свободный конец можно просто закрепить на батарее. Цель крепления заключается в том, чтобы в дальнейшем создать натяжение, которое позволит протянуть кабель.

К последнему этапу относится то, что вам необходимо протянуть провод через всю гофрированную трубу. Делать это необходимо аккуратно, так как если натяжение будет слишком большим, тогда она может оборваться и это создаст немало хлопот.

Это вся технология правильного монтажа. Как видите, протянуть провод или кабель через гофрированную трубу достаточно просто. После проведения этого этапа вам достаточно будет закрепить гофрированную трубу в специальных клипсах. Также можно встретить ситуации, когда протянуть кабель через гофрированную трубу будет проблематично. Обычно это возникает в том случае, если нет натяжки.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки.

На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180 о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм 2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм 2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

Источник

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

  1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
  2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
  3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

  • Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
  • Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
  • Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

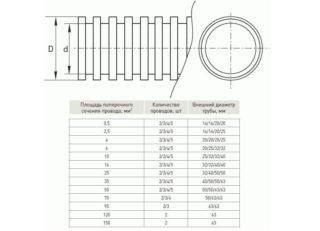

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

  • При диаметре 16 помещается 3 кабеля.
  • Если он равен 20, поместится 4-5.
  • Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам. При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди. Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок. Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет. Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия. Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да. Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты. При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
