Проверка теплого пола с помощью мультиметра

Проверьте показания с помощью омметра или мультиметра:

  • Между черным и белым проводами: смотрите заводские настройки. Как правило, при выборе шкалы 200 Ом показания должны быть в пределах от 20 до 200 Ом. Если никаких показаний нет, это подтверждает обрыв кабеля. Прежде чем делать выводы, дважды проверьте батарейки на своем измерителе и проведите измерение заново. Используете цифровой омметр (с цифровым дисплеем), а не аналоговый (со стрелочным индикатором).
  • Между черным проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
  • Между белым проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).

Как проверить теплый пол без терморегулятора и мультиметра?

Если случилось такое, что под рукой нет мультиметра, то проверку можно выполнить и без него.

Целостность нагревательной жили можно проверить, подав напряжение 220В на несколько минут.

Исправный кабель станет теплым. Целостность изоляции между нагревательной жилой и заземляющим экраном, можно проверить подключив секцию к линии электропитания, которая снабжена устройством защиты от утечки тока (УЗО).

Если УЗО не сработает, то теплый пол исправен. Однако такую проверку следует проводить, только при отсутствии измерительных приборов.

Обращайтесь к нашим менеджерам, они с радостью ответят на все вопросы.

Телефоны вы можете найти на любой станице сайта или заказать «обратный звонок».

Так же на сайте представлен большой выбор теплых полов по отличной цене. Поверьте, у нас самые лучшие цены.

Приятных вам покупок.

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей

Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?. Как проверить теплый пол

Как проверить теплый пол

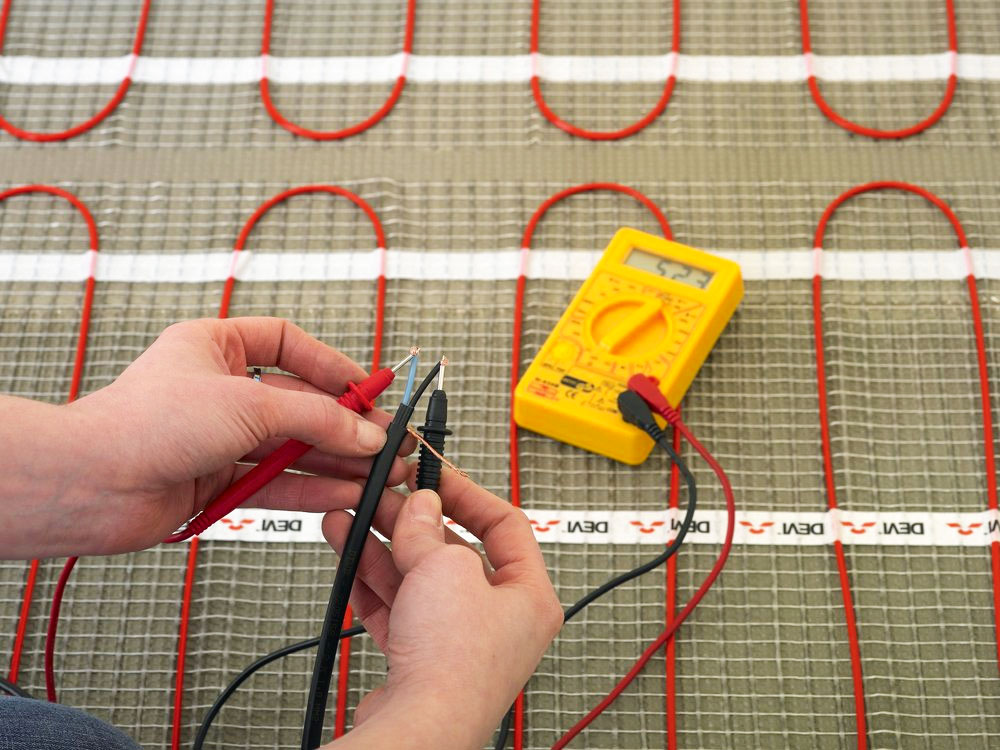

Измерение сопротивления мультиметром

При отсутствии нарушений показания мультиметра должны равняться единице

Когда в качестве напольного покрытия выбрана керамическая плитка, пока полностью не высохнут стяжка и плиточный клей, греющий кабель системы включать в сеть запрещено. Чтобы убедиться в работоспособности устройства, необходимо воспользоваться специальным прибором – проверить теплый пол мультиметром:

  1. На устройстве выставляют режим измерения сопротивления, устанавливают предел в 2000 Ом. Удостоверяются, что настроили мультиметр правильно. Для этого нужно закоротить его щупы – на экране должен показаться ноль.
  2. Находят греющий кабель и измеряют сопротивление между его жилами. Получилось значение 409 Ом.
  3. Сравнивают полученный результат с указанными в паспорте устройства данными. Следует учитывать, что сопротивление теплого пола может зависеть от температуры окружающей среды и длины кабеля. Допустимой погрешностью считается разница в измерениях 10-15%. В данном случае в руководстве пользователя указано сопротивление 360 Ом. Разница между измерением и прописанным в документе значением составила 14%, что считается допустимым.
  4. Измеряют сопротивление изоляционного материала. Переводят мультиметр в режим 2000 кОм, и прозванивают каждую жилу кабеля. Показания прибора должны стремиться к единице, что подтверждает отсутствие нарушений целостности оплетки нагревательного элемента.

Пробную проверку желательно проводить на всех этапах работы с теплым полом. При покупке в магазине совместно с продавцом-консультантом, далее после монтажа системы, заливки стяжки и укладки керамической плитки.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

  • неисправность в цепях регулятора температуры;
  • неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Пример расчета сопротивления

Давайте рассмотрим, как делается подобный расчет. Допустим, мы имеем в качестве испытуемого образца кабель марки SRL-16-2, мощностью 16Вт/м.

Общая длина участка – 10 метров. Температура трубы на который уложен кабель в данный момент составляет около 5 градусов.

Сначала рассчитаем какой ток должен потреблять данный саморег при таких условиях.

(P-мощность на 1м, L-длина кабеля, U-напряжение)

Мощность берем исходя из графика зависимости. В нашей ситуации для 5С получается примерно 17,5Вт/м

Ошибка
Обратите внимание, напряжение необходимо замерять реальное, а не брать условные 220В.

Иногда оно может существенно отличаться как в большую, так и в меньшую стороны. Возьмёте стандартные 220V и получите значительную погрешность, искажающую все данные.

I=P*L/U=17.5Вт*10м/235В=0,74А

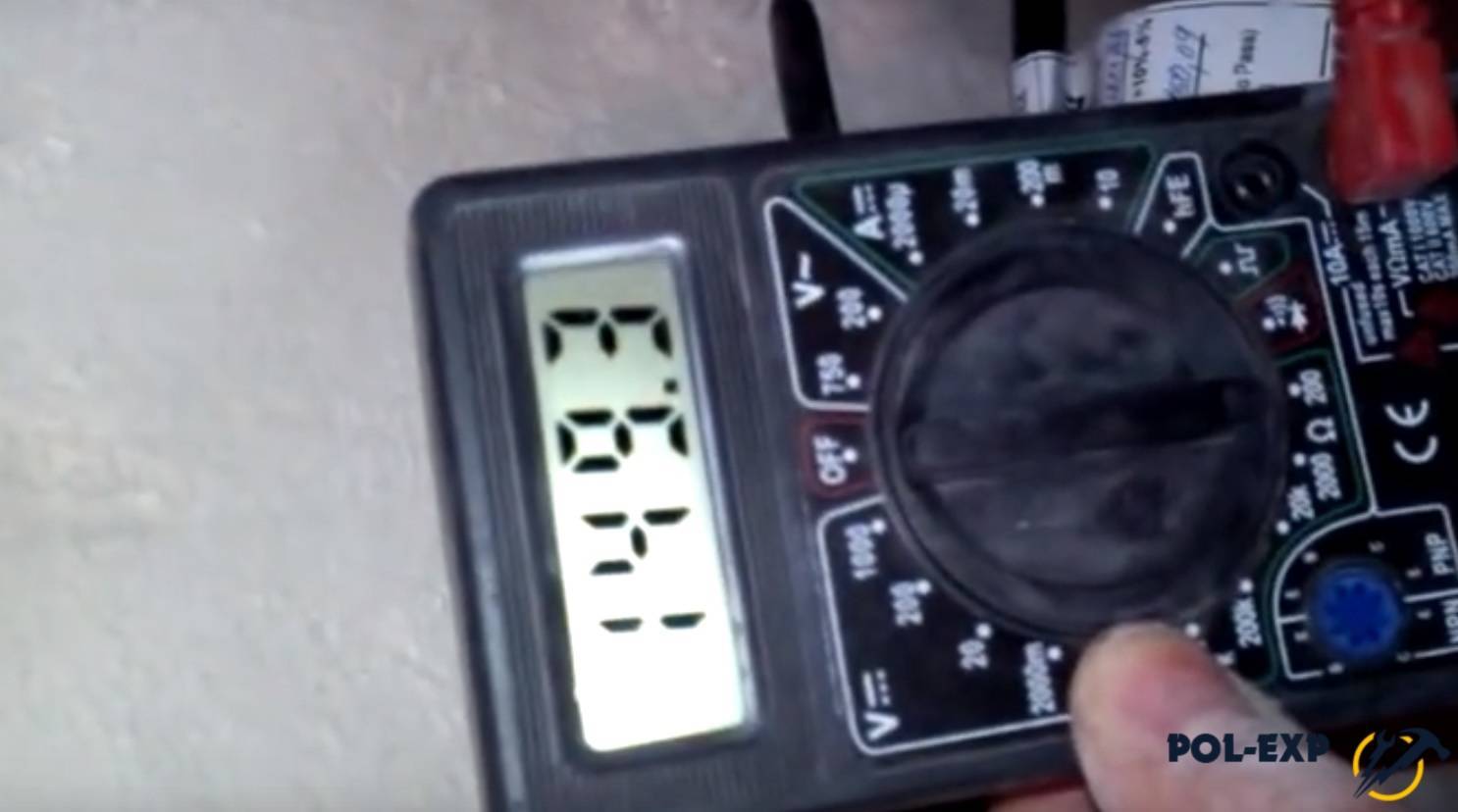

Замеры напряжения проводятся тем же самым мультиметром. После расчета тока вычисляем сопротивление кабеля.

То есть получается, что наш мультиметр при данных “климатических” условиях должен показать сопротивление в пределах 320 Ом. Это расчет:

R=P*L/I2=17.5Вт*10/0,74А*0,74А=319.5 Ом

А это полученный результат:

Если его показания будут отличаться в десятки раз в большую или меньшую стороны, значит с нагревательным кабелем что-то не в порядке.

Данный подход является весьма условным и во многом все будет зависеть от температуры матрицы саморега. Именно погрешность температуры вносит самые большие неточности.

Вполне вероятна ситуация, когда начало кабеля будет иметь одну температуру, а его конец на замерзшей трубе в конце дома совсем другую. В этом случае 100% полагаться на такие вычисления не стоит.

Однако опять же вы сможете узнать хотя бы примерный порядок величин.

Если мультиметр показывает данные в несколько десятков или сотен кОм, а расчетные данные говорят о десятках или сотнях Ом, то с кабелем явно что-то не то.

Все измерения на саморегах чаще всего проводятся на шкале мультиметра 2000 Ом, а не 200 Ом.

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

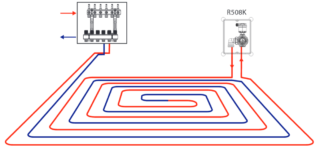

Диагностика неисправностей водяного теплого пола


Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.


Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола


Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

  • Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
  • Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
  • Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

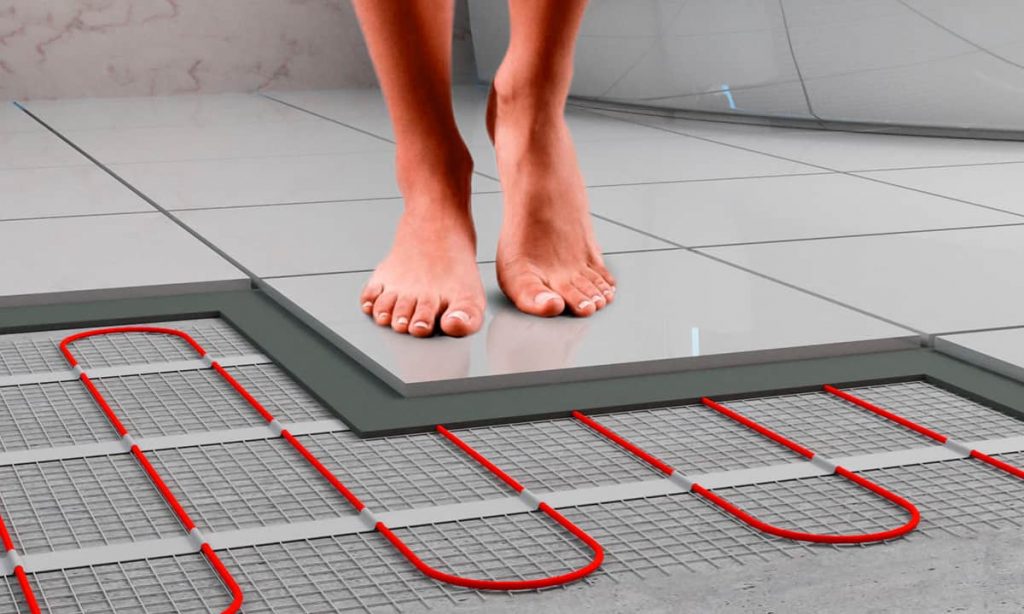

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Теплый пол Теплолюкс и его ремонт

Теплые полы Теплолюкс от российской компании “Специальные системы и технологии” пользуются огромным спросом. Повышенный спрос является очевидным показателем качества продукции, которая пользуется доверием во всем мире. Ее покупают в странах СНГ, в Монголии и даже в Европе. Высокое качество продукции и европейский стандарт подтверждает международный сертификат TUV. Гарантия на теплые полы Теплолюкс составляет до 25 лет.

Европейское качество систем Теплолюкс не является защитой от непредвиденных ситуаций, при которых возникают различного рода дефекты, связанные с некачественным монтажом, эксплуатацией или неаккуратностью при проведении ремонтных и других работ в помещении. Например, обычная установка двери при неаккуратном обращении с дрелью или пилой может стать причиной повреждения напольного покрытия вместе с греющим кабелем. В этом случае вам понадобится ремонт теплого пола Теплолюкс.

Как ремонтируют теплый пол Теплолюкс, понадобится ли вскрытие пола и стен? Этот вопрос волнует многих потребителей, которые являются обладателями системы обогрева этой известной и популярной марки или только планируют его установку. Теплый пол, на который имеется гарантия, не следует ремонтировать собственными силами. Чтобы сделать ремонт, позвоните в сервисную службу производителя. Номер телефона, как правило, указывается в паспорте, прилагаемом к системе. Сервисные инженеры, используя тестовое оборудование, без труда определят участок повреждения, вскроют его и проведут ремонт кабеля.

При поломке датчика температуры потребуется замена устройства. По окончании гарантии вы покупаете его самостоятельно. Стоимость датчика невелика и составляет 2-3 доллара. Замена производится так же, как описано выше, то есть старый датчик вытягивается из гофры и вместо него вставляется новый, а в случае, когда он уложен в стяжку, покупают датчик для температуры воздуха. Он менее эффективен, так как включается не от прогрева пола, а от движения воздуха.

Если из строя вышла плата регулятора температуры, ее также нужно заменить. Стоимость новой платы для Теплолюкс PRO РТП 500А составляет приблизительно 50$.

Что подразумевает гарантия на теплый пол Теплолюкс и реально ли ее получить

Срок гарантии, указанный в документах при покупке системы является тем сроком, в течение которого ремонт и замена кабельных секций производится бесплатно. Ремонт теплого пола своими руками в этом случае – затея абсолютно нецелесообразная. В данной ситуации лучше довериться специалистам.

Гарантия распространяется на все системы обогрева популярной марки, независимо от того, где и в каком магазине вы его приобретали, и кто занимался установкой. Гарантийные сроки берутся не из головы, а просчитываются после проверок на испытательных стендах. Срок указанный, как гарантийный, – это время, в течение которого система работала в полном режиме без сбоев.

Каких-то 20 лет назад такие системы обогрева были признаком элитного жилья, для массового потребителя они были недоступны. Сегодня, благодаря доступной цене и получаемым преимуществам, теплые полы – не редкость. Их устанавливают во многих домах и квартирах. В случае неисправностей, чтобы не пришлось ремонтировать дважды или менять систему полностью, для ее восстановления лучше нанять профессионалов. Таких исполнителей можно найти в специальных сервисных центрах, занимающихся установкой теплых систем и их ремонтом.

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

Кроме Универсала 911 М больше ничего невозможно использовать для поиска повреждения в изделии теплого пола? Свет клином сошёлся на этом приборе? Любой генератор можно собрать своими руками. Элементарно. Или просто обратится, в конце концов, хотя бы к “знакомому электрику”.

Я по-поводу терморегулятора. У меня он вмонтирован в стену и это значит что, если он накроется придется долбать стену и менять его а затем заделывать отверстие и заново красить всю комнату?

У вас должен быть заложен датчик в гофрированной трубке что бы при выхода из строя датчик можно было поменять!

Пол такой,полное г****, сделали теплый пол через месяц остановился

Обогревающие системы «теплый пол» набирают все большую популярность, постепенно оставляя в прошлом традиционные способы отопления помещений с применением батарей. Конструкция и монтаж системы просты, но ошибки при укладке могут привести к серьезным последствиям, особенно, если «теплый пол» является основным способом отопления. При возникновении неполадок нет необходимости в демонтаже и полной замене конструкции, можно попробовать произвести ремонт теплых полов.

Этапы проверки

Проверку работоспособности системы теплый пол выполняются в следующей последовательности:

  • Визуальный осмотр, в ходе которого удается установить видимые дефекты. Малоинформативный этап, так как не всегда позволяет определить наличие проблемы;
  • С использованием мультиметра, позволяющий определить общее состояние системы и каждого из элементов по отдельности.

Если после визуального осмотра выявить повреждения не получилось, значит следует воспользоваться мультиметром. Для этого:

  • Переводят прибор в режим измерения сопротивления. Выбирают максимальное значение 2 кОм. Контролируют правильность настройки устройства, закоротив щупы. На экране в это время должен отразиться ноль;
  • Измеряют сопротивление греющего кабеля, подсоединив щупы к его жилам;
  • Сравнивают найденной значение с паспортным. При этом надо обязательно учесть, что температура воздуха внутри помещения, длина нагревательного контура способны оказывать некоторое влияние на получаемый результат. С учетом этого допустимая погрешность может находиться в интервале 10 – 15%;
  • Измеряют сопротивление изоляции. Выбрав тот же режим на мультиметре, прозванивают каждую жилу. Об отсутствии каких-либо повреждений свидетельствует единица на табло устройства.

Чтобы быть уверенным в конечном результате, следует проводить проверку нагревательного кабеля на всех этапах монтажа.

Если есть подозрения, что возникли проблемы с терморегулятором, стоит сначала отключить нагревательный кабель. Затем перевести терморегулятор в режим максимального нагрева. После этого к клеммам устройства надо приложить щупы мультиметра. При этом должно сработать реле, а измерительный прибор покажет реальное напряжение в системе. Далее терморегулятор следует перевести в минимальный режим работы. В этом случае реле должно отключиться, а мультиметр покажет нулевое значение.

Ели этого не произошло, значите терморегулятор находится в технически неисправном состоянии и требуется его ремонт либо замена. В большинстве случаев выбирают именно второй вариант, так как выполнение ремонтных работ сопряжено с определенными трудностями и предполагает обращение к специалистам.

Предлагаем посмотреть видео, в котором подробно рассказывается о порядке проверки теплого пола:

Методы проверки исправности теплого пола

Как же проверить исправность теплого пола? Методов определения исправности теплого пола 2:

Схема проверки теплого пола.

  • визуальный осмотр оборудования, комплектующих элементов;
  • измерение основных параметров цепи питания мультиметром.

Визуальный осмотр позволяет выявить видимые дефекты, подгоревшие части, отключенные автоматы подачи напряжения питания, а также отсутствие напряжения во всем доме или квартире. Проверить отсутствие напряжения питания можно по показаниям жидкокристаллического дисплея или светодиодного индикатора в составе термостата. Этот метод является самым простым, но и не позволяет выявить более сложные неисправности. Второй метод измерения мультиметром позволяет определить неисправность элементов конструкции более точно. После проведения визуального осмотра при помощи прибора замеряют напряжение сети, вынув регулятор из подрозетника. На клеммах L и N должно быть значение напряжения сети 220 В. Если напряжение соответствует указанному, то подозрение падает на теплый пол, датчик или регулятор.

Теплый пол проверяют путем измерения сопротивления по постоянному тока, используя мультиметр. Как определить неисправность теплого пола? Измеряем сопротивление кабеля или пленки, разделив на значение напряжения 220 В получаем величину тока, протекающего через пол. Умножив значение тока на значение напряжения, получим величину мощности потребления. Эта величина должна соответствовать мощности, указанной в паспорте теплого пола. Если при вычисления значение получается много больше паспортного, это значит, что в теплом полу присутствуют короткие замыкания из-за повреждения изоляции. При такой неисправности может наблюдаться, что часть пола греет очень сильно, а другая не греет совсем. Если при вычисления результат меньше паспортных данных, значит, в кабеле теплого пола есть обрыв. Обрыв уменьшает эффективность теплого пола и ведет к нестабильной работе. Если паспорт на теплый пол утерян, то паспортную мощность можно примерно рассчитать, приняв 150 Вт на 1 м².

Схема устройства теплого пола.

Если значение сопротивления на дисплее мультиметра равно нулю, в этом случае в теплом полу присутствует короткое замыкание. Отремонтировать такую неисправность крайне тяжело, так как кабель находится в бетонной стяжке. Если вы используете пленочный пол, то можно поднять покрытие и отыскать место повреждения.

Что делать если пол оказался исправным? В этом случае необходимо проверить исправность датчика. Датчик – это резистор со своим активным сопротивлением, которое можно измерить мультиметром. Единица номинала сопротивления обычно находится в пределах кОм. При измерении сопротивления необходимо учитывать температуру окружающей среды. Например, при номинальном сопротивлении датчика 10 кОм, измеряя, можно получить значение 22 кОм, если температура пола составляет 5°С и 6 кОм, если температура вокруг датчика находится в пределах 40°С. Оценив номинал сопротивления, можно определить исправность. Более современные термостаты на экранах дисплея отображают неисправность датчика и определить ее можно визуально.

Если теплый пол не работает из-за неисправности, его можно заменить. Замена может проводится, даже если пол залит бетоном, датчик в этом случае помещается в специальной трубке с выводом наружу. Датчик свободно можно приобрести в магазине электротоваров. Да и стоит он не очень много.

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

  1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
  2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
  3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки.

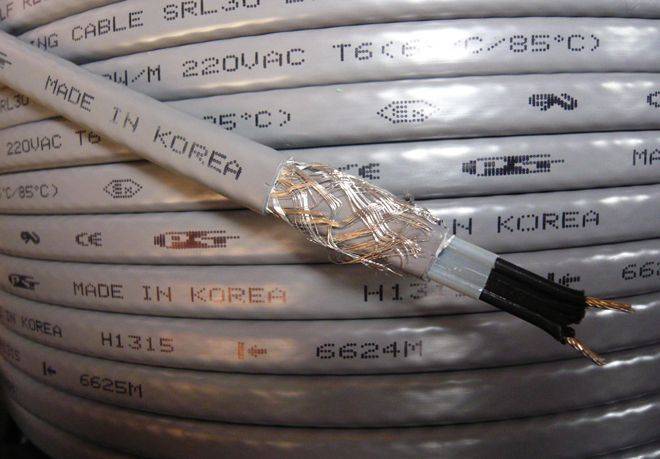

Греющий кабель – характеристики

При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:

  1. Мощность . Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
  2. Температурный режим работы кабеля . Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:

  • месторасположения изделия;
  • условий погоды;
  • диаметра и теплоизоляции трубы;
  • мощности и длины кабеля;
  • типа греющего кабеля.

Приблизительно рассчитать расход при использовании для обогрева трубы можно:

  1. Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
  2. Если есть теплоизоляция, то потребление сокращается примерно в два раза.
  3. Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

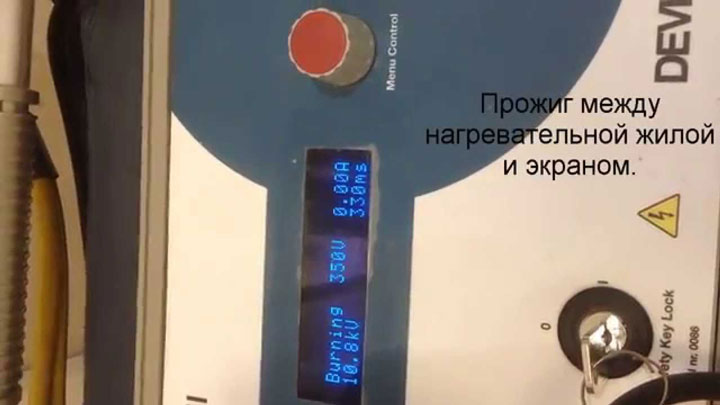

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига

генератор сигналов

эл.магнитный приемник сигналов

тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

https://youtube.com/watch?v=x8EDmqBLvDs%3F

Порядок такой:

прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

генератором подается сигнал в кабель

эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Зачем и в каких случаях необходимо измерять сопротивление электрического теплого пола

Измерение сопротивления – это наиболее эффективный способ проверки работоспособности и эффективности работы электрических систем отопления. Зная его величину вы, по закону Ома, сможете определить не только электрическую, но и тепловую мощность пола. Коэффициент полезного действия (КПД) у таких систем обогрева, близок к 100%, соответственно, практически вся потребляемая электрическая мощность превращается в тепловую.

Вам достаточно лишь сравнить получившиеся величины с заявленными производителем системы показателями, либо, если они неизвестны, со средними стандартными значениями, о которых я расскажу ниже, чтобы узнать правильно работает ли пол и работает ли вообще.

Измерение сопротивления электрического теплого пола, является обязательным этапом его установки. Производители рекомендуют замерять этот показатель:

— до начала монтажа, как только вы достали комплект греющего кабеля из коробки. Так вы сможете убедиться в том, что он исправен, а его характеристики совпадают с заявленными в паспорте или на упаковке;

— перед заливкой, когда элементы смонтированы на поверхности. Именно в период установки матов или кабеля вероятность его повредить максимальна. Поэтому, прежде чем заливать его стяжкой, плиточным клеем или другим раствором, нужно убедиться, что параметры не изменились;

— После завершения всех работ, непосредственно перед подключением терморегулятора. Зачастую, установка терморегулятора, производится не сразу, а лишь на финальной стадии ремонта помещения, когда с момента монтажа мата прошло достаточно много времени. Поэтому вам нужно еще раз убедится, что он исправен и его можно подключать к сети;

Во всех трех случаях показатели сопротивления должны быть одинаковыми!

Также, измерение сопротивления электрического теплого пола является основным и самым доступным методом диагностики его работы. Уступая по простоте только прозвонке тестером, но давая несравнимо больше информации. Если дополнительно к этому провести проверку мегаомметром на возможную утечку тока, вы будете уверены в работе награвателей на все 100%.

Как запустить электрический тёплый пол своими руками

Настройка такого пола отличается некоторыми особенностями:

Запрещается установка мебели в местах изгиба кабелей: прогреваться данный участок пола будет медленнее, а его долговечность снизится

Для пола, выложенного плиткой, это условие менее важно, чем для паркетного пола, поскольку последний обладает меньшей теплопроводностью.
Пространство под кабелями необходимо заполнить вспенённым фольгоизолом, укладывая покрытие фольгированным слоем внутрь: в результате достигается более быстрое прогревание. Это — важный фактор, если в качестве покрытия будет использоваться не паркет, а плитка, отличающаяся меньшей теплоёмкостью.
Включать электрический тёплый пол необходимо через терморегулятор, выполнив перед этим его настройку на требующуюся температуру нагрева

Если после 6-8 часов тестирования температура внешней поверхности кабелей находится в пределах 60 °C, то можно выполнять покрытие пола стяжкой или устанавливать плитку.
Заливку производят после того, как все соединительные элементы спрятаны в плинтусах, либо других изолирующих элементах покрытия. Длительность запуска данной системы обогрева сильно зависит от колебаний напряжения в сети.

Начинать эксплуатацию любого теплого пола, уложенного в стяжку, можно спустя 28 дней после окончания монтажа.
