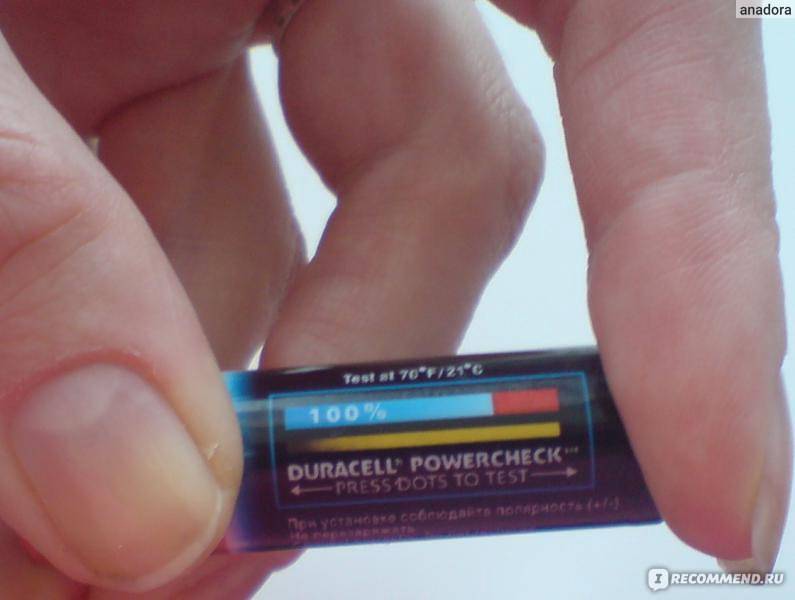

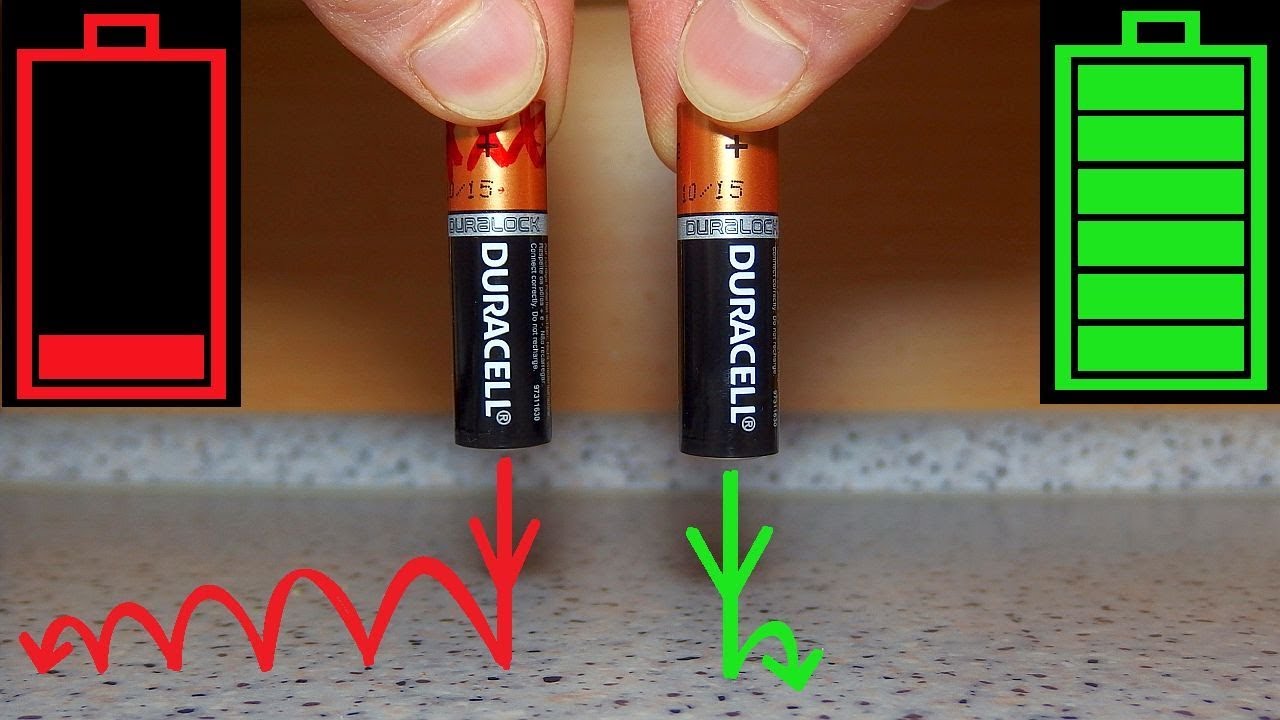

Что можно проверить
Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:
Заряд без нагрузки
Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.
Порядок тестирования:
- Переключить мультиметр в режим замеров постоянного напряжения.
- Установить чувствительность на уровне 20 В.
- Подключить щупы к токовыводам батарейки, соблюдая полярность.
- Снять показания мультиметра, которые появятся на цифровом экране.
Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:
- от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
- 1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
- менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.
Нормальны заряд батарейки.
Заряд под нагрузкой

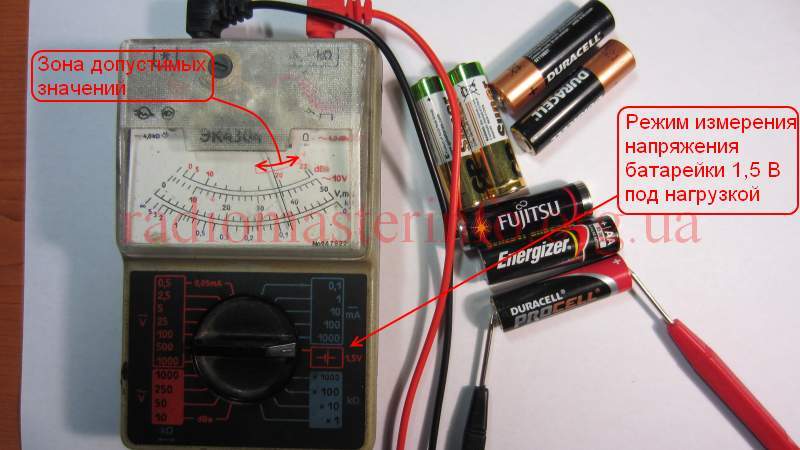

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.
Для проверки батарейки мультиметром потребуется:
- Подключить щупы тестера к токовыводам, соблюдая полярность.
- Запитать к цепи лампочку.
- Через 3-40 секунд снять показания с экрана мультиметра.
Полученные данные сопоставляются с таблицей:
- ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
- 1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
- от 1,35 – батарейка почти новая, её можно использовать без ограничений.
Сила тока
Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.
Алгоритм действий выглядит так:
Порядок измерения силы тока.
- Мультиметр переключается в режим измерения максимального значения постоянного тока.
- Щупы фиксируются на -/+ клеммах.
- С экрана снимаются показания.
Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.
Напряжение
Проверка батарейки под нагрузкой.
Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.
Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.
Емкость
Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.
При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.
Проверка пальчиковых батареек мультиметром

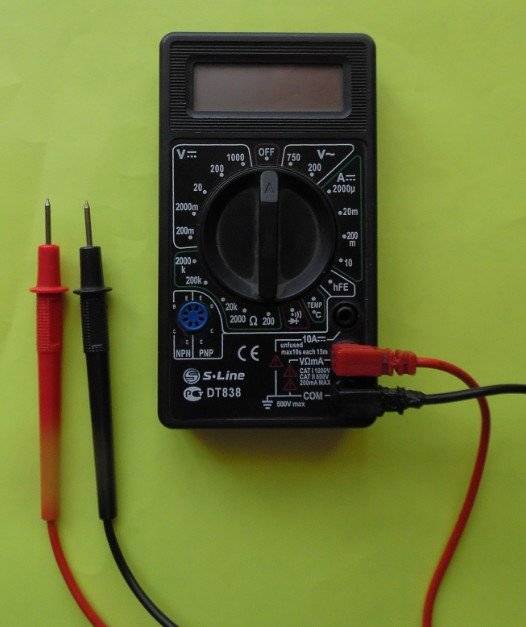

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.
Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.
Переводим переключатель в левую сторону на значение 20.
Красный провод отвечает за «+», Черный провод отвечает за «-».

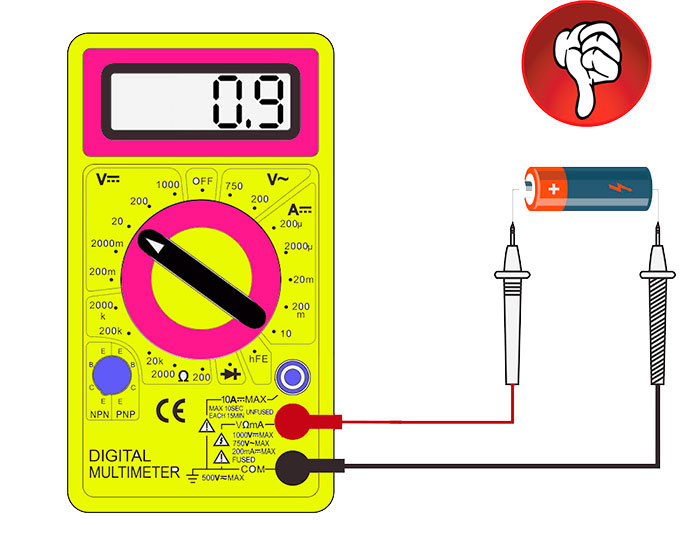

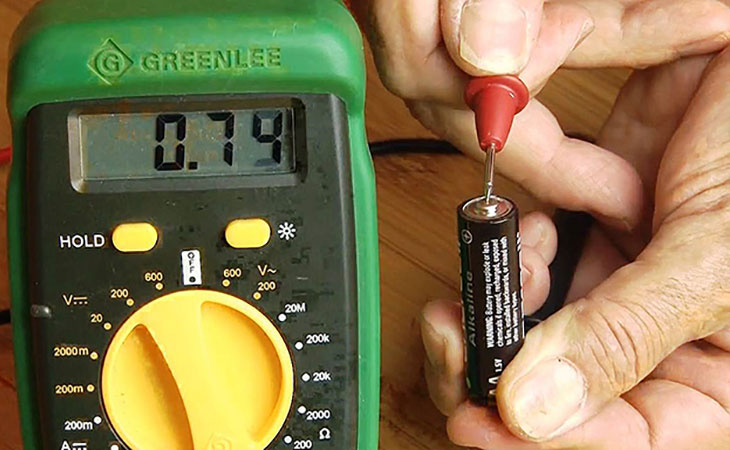

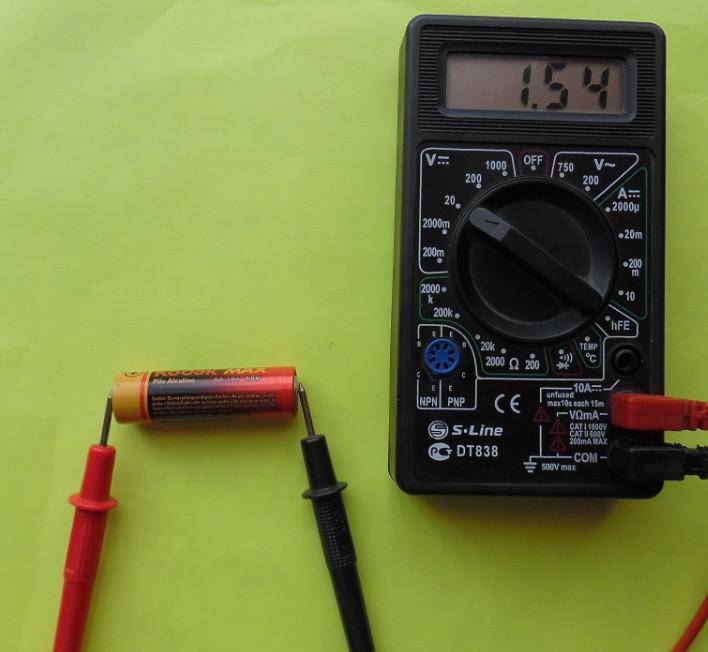

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

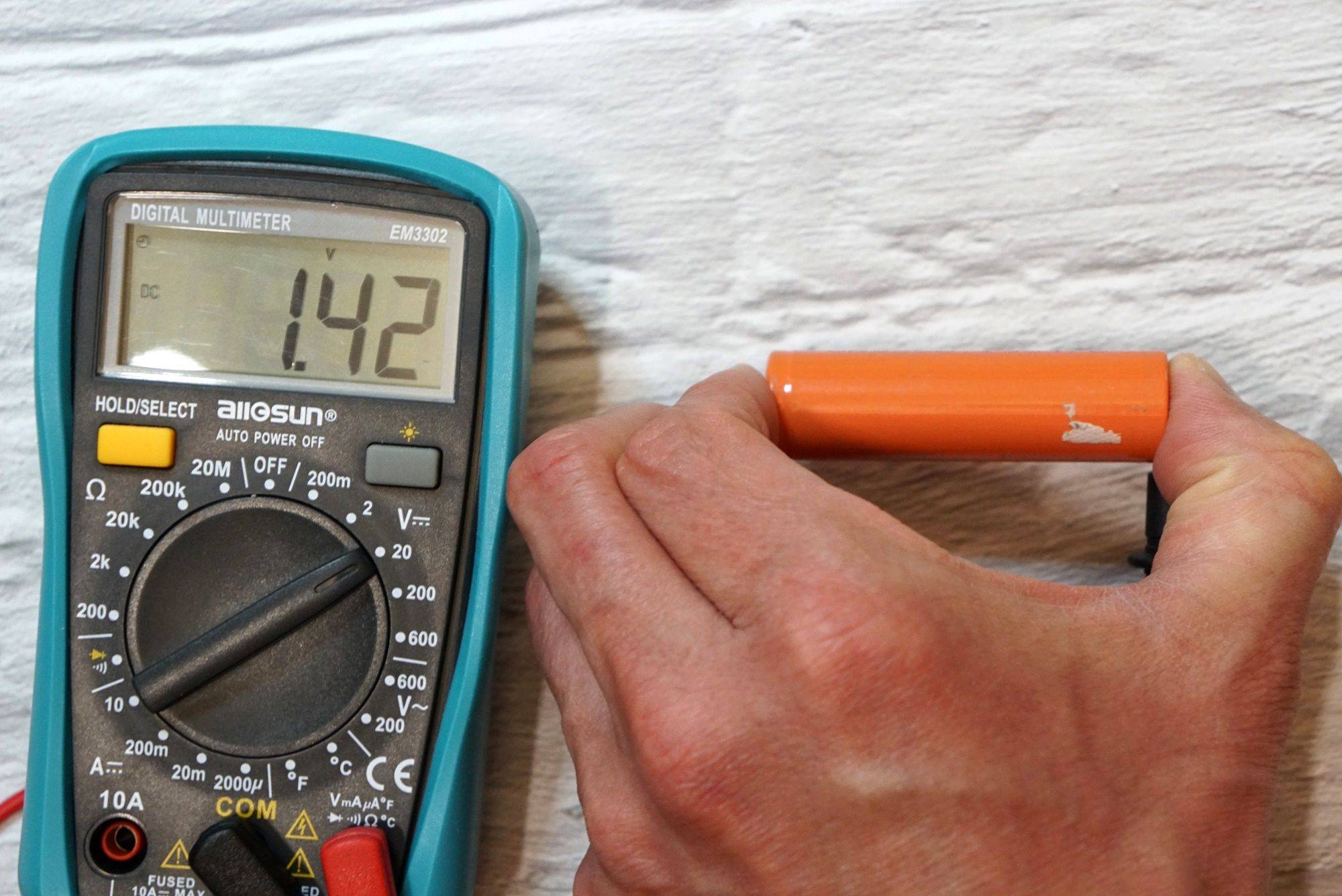

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.
Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.
Краткий алгоритм действий:
- Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
- Присоединяем в среднюю лунку красный щуп.
- Устанавливаем рычаг на цифру 20 с левой стороны.
- Берем красный провод и подсоединяем его к плюсу аккумулятора.
- Берем черный провод и крепим его к минусу батареи.
- Смотрим отображаемое значение на дисплее устройства.
Как проверить батарейку мультиметром под нагрузкой?

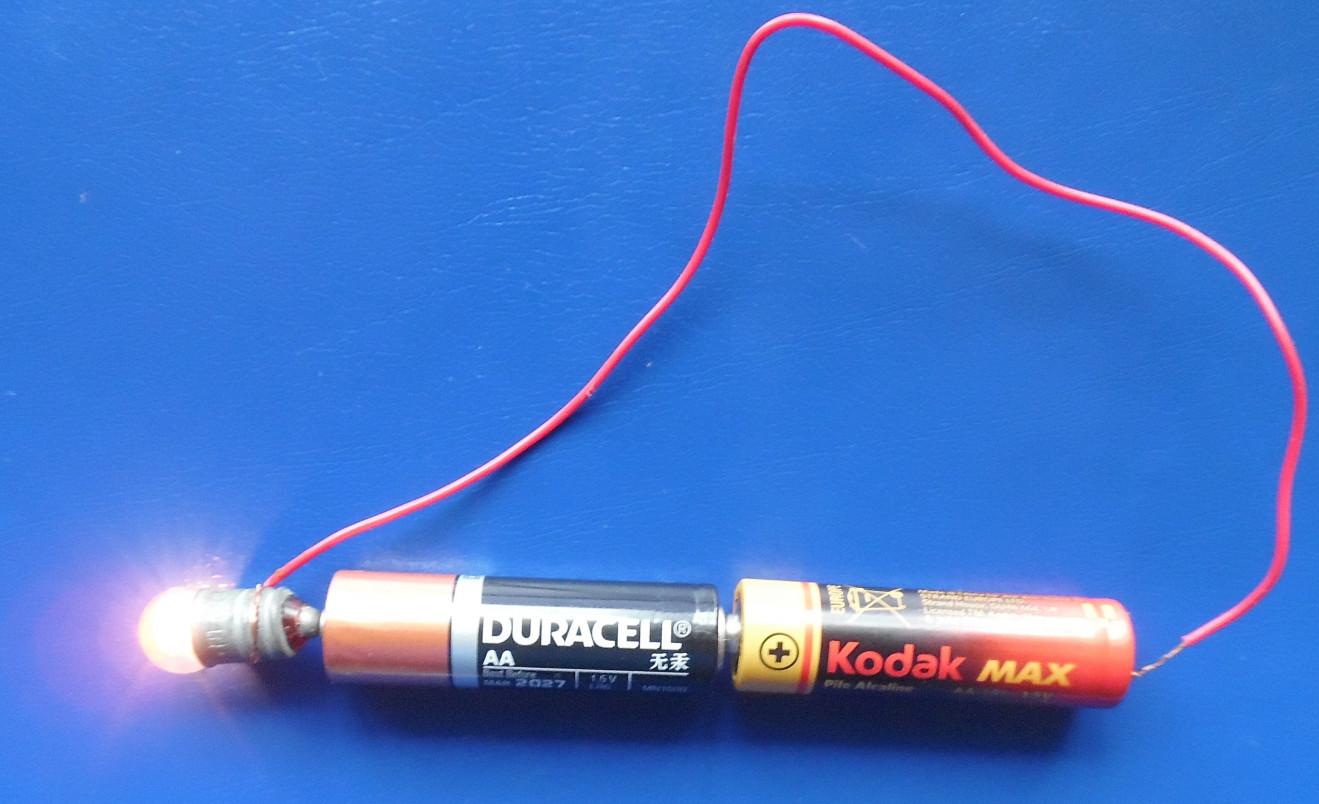

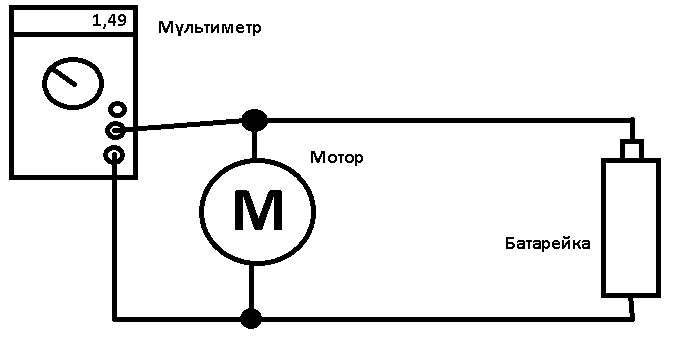

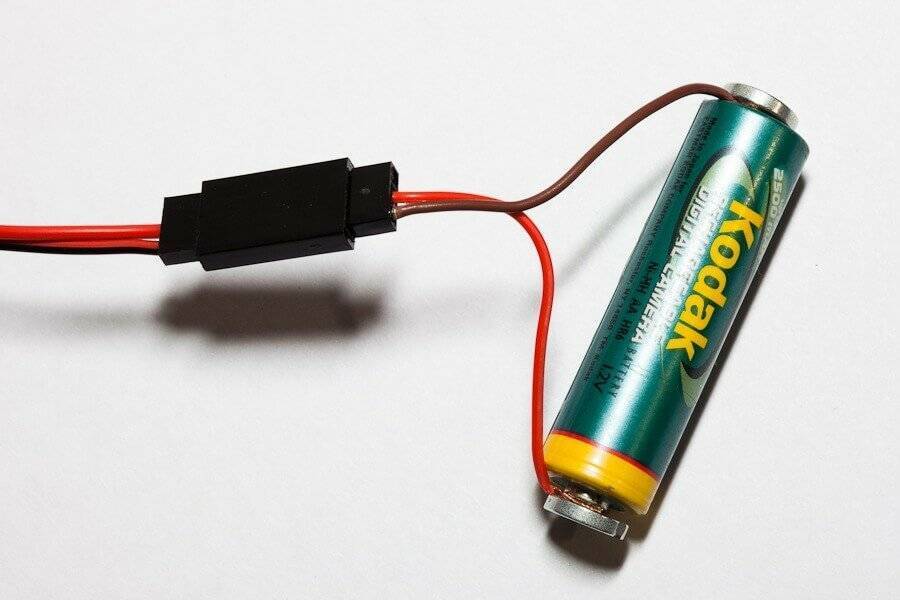

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

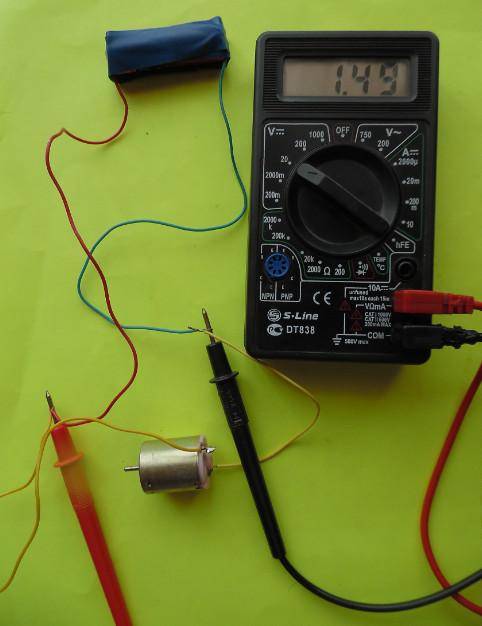

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.
Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.
Общий порядок проверки
При проверке мультиметром различных характеристик батареек и аккумуляторов, нужно учитывать некоторые нюансы.
Проверка тока
Прежде чем приступать к тестированию любого элемента питания, необходимо узнать какие параметры были изначально заявлены производителем. Показатели новой батарейки или полностью заряженного аккумулятора, не должны отклонятся более чем на 5 % от указанных. Новые АКБ в норме выдают значение 4-6 А, а работоспособность сохраняется до показателей в 3 А.
Тест на напряжение
Чтобы измерить напряжение элементов питания необходимо переключить прибор в режим «постоянное напряжение» и установить предел 20 В. При подключении батарейки к тестеру нет особой разницы в полярности.
Если будет допущена ошибка в соединении «плюсов» и «минусов», прибор просто выдаст значение с противоположным знаком. При проверке нового аккумуляторов типоразмера «18650» показатели напряжения должны составлять 3,5-3,7 В.
Если прибор выдаёт значения в диапазоне 3-3,5 В, напряжения АКБ хватит лишь для работы в маломощных устройствах. Если показатели падают ниже 3 В, аккумулятор необходимо сразу же зарядить. Снижение напряжения до 2,4 В приведёт к необратимым процессам разрушения внутри батареи.
Мультиметры.
Определение ёмкости
Ёмкость АКБ определяет время его работы при определённой силе тока. Чтобы узнать эту величину с помощью мультиметра, используют метод контрольного разряда:
- Подбирают нагрузку, которая обеспечит ток разряда 100-200 А.
- АКБ полностью заряжают перед тестированием.
- Тестер переводят в режим определения постоянного тока.
- Соединяют электрическую цепь из элемента питания, нагрузки и мультиметра.
- К полюсам аккумулятора напрямую подключают второй мультиметр, чтобы определить постоянное напряжение.
- После подключения всех составляющих засекают время.
- Когда напряжение АКБ уменьшится в два раза, проверку останавливают.
- Время, ушедшее на разряд батареи умножают на среднее значение тока. Полученный результат и будет фактическим значением ёмкости.
Измерение параметров аккумулятора телефона
Проверка работоспособности АКБ смартфона может быть полезна как мастеру по ремонту гаджетов, так и простому пользователю. Определение ёмкости телефонной батареи, осуществляют методом контрольного разряда. Если показатели напряжения на 20 % меньше заявленных, пора задуматься о замене аккумулятора.
Вы умеете пользоваться мультиметром?
Лучше всех!Пока нет…
Измерение тока КЗ
Для следующего

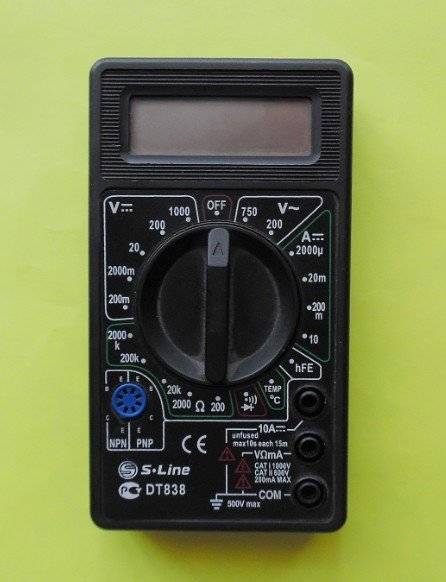

способа проверки переключатель мультиметра нужно установить в положение –
измерение постоянного тока (10А).
Также
меняется и положение щупов. Черный остается в разъеме COM, а красный переставляете в
гнездо для замеров тока – 10А MAX.
Для измерения тока черный щуп прикладываете к минусу батарейки, красный – к плюсу.
Фактически при таком измерении вы закорачиваете элемент питания и подключаете его на короткое замыкание.
Чего
делать не рекомендуется. Для нормального замера желательно иметь дополнительное
сопротивление хотя в 10 Ом и более. Провода щупов имеют гораздо меньшее
значение.
Ошибка!
Поэтому при таком способе нельзя измерять большие токи через чур долго.
Даже на дешевой китайской модели есть предупреждающая надпись (не более 10 секунд с перерывом в 15 минут).
Гальванические
элементы подобного обращения не любят. Если батарея уже немного разряжена, то
после нескольких таких “коротких замыканий” ее придется выбросить.
Это как в анекдоте с ежиком и спичками
Идет ёжик по лесу с коробком спичек. Чиркнул одной, она пошипела и не загорелась – не годная (выбрасывает). Чиркнул другой, та тоже пошипела-подымила и не вспыхнула. Тоже не годная (выбрасывает). Чиркает третьей, та загорается. Он ее тут же тушит и говорит: – О, а эта рабочая! (и засовывает обратно в коробок).
Да и мультиметр может выйти из строя при превышении тока на особо емких банках. Чаще всего сгорает встроенный предохранитель.
Для
замера тока достаточно всего пары секунд. После чего убираете щупы и
запоминаете показания на табло.
На
новой исправной батарейке (1,5V) ток должен быть от 4 до 6А.
Показания
от 0 до 3А говорят о том, что батарейка села.
При
значениях от 3 до 4А ее можно поставить в маломощные устройства.
Ошибка!
Не вздумайте таким методом проверять мощные АКБ.
Например,
сборки для аккумуляторного инструмента, батареи эл.самокатов, велосипедов и уж
тем более автомобильные АКБ.
Измерение параметров аккумулятора телефона
Часто бывает, что телефон быстро разряжается. В этом случае необходимо проверить параметры его аккумулятора на предмет уменьшения емкости. Уметь проверить емкость аккумулятора телефона мультиметром необходимо не только специалистам в мастерских по ремонту портативной техники, но и рядовым пользователям, задумывающимся о замене аккумулятора смартфона.
Для проверки необходимо определить напряжение, излучаемое аккумулятором, и его емкость, определенную методом пробного разряда. Эти параметры обязательно должны быть указаны на аккумуляторе телефона или в инструкции по эксплуатации. Если значения, полученные в ходе эксперимента, отличаются в меньшую сторону более чем на 20%, возможно, стоит заменить батарею.
Знание того, как проверить емкость аккумулятора с помощью тестера, пригодится во многих ситуациях – от замены аккумуляторов камеры до проверки емкости аккумулятора автомобиля.
Как легко проверить батарейку мультиметром (тестером)
1. Включаем мультиметр, выставив его на значение «Постоянный ток – Амперы». Рекомендуемые порты и значения:
- порт для щупа №1 – COM;
- порт для щупа №2 – 10ADC;
- ручка в положении DAC (или DCA) – максимальное проверочное значение ампер – 10 А (не должно быть ниже 6 Ампер).
Положение «Вольты» для определения тока не используется!
2. Подсоединяем щупы мультиметра к контактам батарейки согласно соотношения:
- плюс к плюсу;
- минус к минусу.
Не бойтесь перепутать полярность
В этом случае значение лишь будет с отрицательным знаком «минус» в начале, но для определения числового показателя это не важно
Важно: при выполнении замеров старайтесь не передерживать цепь в замкнутом состоянии, т.к. это может испортить даже новые элементы питания.
Замер должен производиться 0,5 — 1 секунду
Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража
Замер должен производиться 0,5 — 1 секунду. Максимум 2 секунды, только чтобы вы смогли увидеть полученные значения ампеража.
3. По результатам, высветившимся на экране прибора, определяем нынешний ампераж батарейки, который может колебаться от 0 до 6 ампер (новые батарейки АА Duracell либо Energizer могут показать максимум).
Слишком долго удерживать цепь в замкнутом состоянии не рекомендуется.
Определив числовое значение ампер, электрическую цепь необходимо разомкнуть во избежание порчи элемента питания.
4. Далее делаем вывод о пригодности батарейки для дальнейшей эксплуатации.
Если для маломощного пульта хватит и 1 ампера, то для фотоаппарата понадобится уже 4-6 ампер.
Убедиться, что батарейка справится с нагрузкой, будет проще, если вставить батарейку в необходимый электроприбор.
Чем ниже показать ампеража, тем выше разряд батарейки!
Батарейки, ампераж которых не достигает 1-й единицы, лучше отложить в сторону или использовать в очень маломощных электроприборах вроде настенных часов, простого карманного радио или пульта дистанционного управления.
Для информации напоминаем также номинальные значения вольтажа/напряжения (не путать с амперажем, который мы мерили выше!), указываемого на большей части элементов питания класса АА или ААА:
- напряжение новой одноразовой (гальванической) батарейки – 1,5 Вольт.
- напряжение аккумуляторной батарейки – 1,2 Вольта.
Таким образом, легко проверить батарейку мультиметром (тестером) совсем не сложно даже для неподготовленного человека, ничего не смыслящего в электронике и технике.
P.S.
Подчеркнем, что мультиметром мы меряем АМПЕРЫ, а НЕ вольты.
А вот на этикетке батареек указываются именно вольты, потому значения ампеража мы не можем сопоставлять с информацией на упаковке. Это разные вещи.
Советы от профессионалов
Ниже приведены основные рекомендации по правильному функционированию бытовой техники, проблемы, связанные с утилизацией батареек.
- Не стоит откладывать решение проблемы проверки, сортировки использованных аккумуляторов. Своевременные замеры позволят при отсутствии аккумуляторов временно установить проверенный аккумулятор с достаточным уровнем остаточного напряжения в бытовых приборах и панелях управления.
- Если вы используете тестер для проверки аккумуляторов, аккумуляторы в вашем доме разрядятся. Главное не забыть проверить.
- В случае некачественной работы пульта управления оборудованием не выбрасывайте сразу все батареи. Они разряжаются неравномерно, поэтому после проверки мультиметром можно определить, какой из них подходит для работы, их еще можно использовать в различной бытовой технике.
- Не оставляйте использованные и поврежденные батареи в помещении. Особенно нежелательно оставлять поврежденные аккумуляторы в бытовой технике и дорогостоящей технике. При утечке электролита из поврежденного корпуса может быть нанесен ущерб не только устройству, но и находящимся рядом вещам и предметам.
- Не открывайте аккумуляторные отсеки. Содержащаяся в нем жидкость (гель) при попадании на кожу человека вызывает химический ожог. По этой причине их не следует выбрасывать в лотки и контейнеры для отходов.
Электролит, щелочь или кислота, содержащиеся в батарее, вредны для окружающего нас мира. Вам следует выяснить места приема отработанных опасных материалов и аккумуляторов, где после доставки они будут отправлены на место их утилизации или вторичной переработки.
Используя мультиметр дома для проверки заряда аккумулятора и других работ, у вас есть возможность сэкономить на покупке аккумуляторов и вызвать на дом электрика. В вашем доме тепло и свет.
Полезные советы и общие рекомендации по эксплуатации батареек
С батарейками сталкивается каждый человек и в современном мире не обойтись без этих компактных источников энергии. Чтобы в процессе эксплуатации не возникало проблем, необходимо знать несколько базовых правил:
- батарейки, из которых начала вытекать жидкость, нельзя использовать;
- использованные батарейки лучше сдавать на утилизацию как можно скорее, иначе токсичное содержимое может просочиться наружу;
- если в устройстве стоит сразу несколько батареек, они будут терять заряд неравномерно;
- тестирование элементов питания должно проходить в сухом помещении на ровной и твёрдой поверхности;
- перегрев и переохлаждение могут быть опасны для батареек.
Измерение остаточного напряжения
Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).
Обратите
внимание – на панели мультиметра есть две шкалы:
постоянное напряжение – DCV
переменное напряжение – ACV
Нам

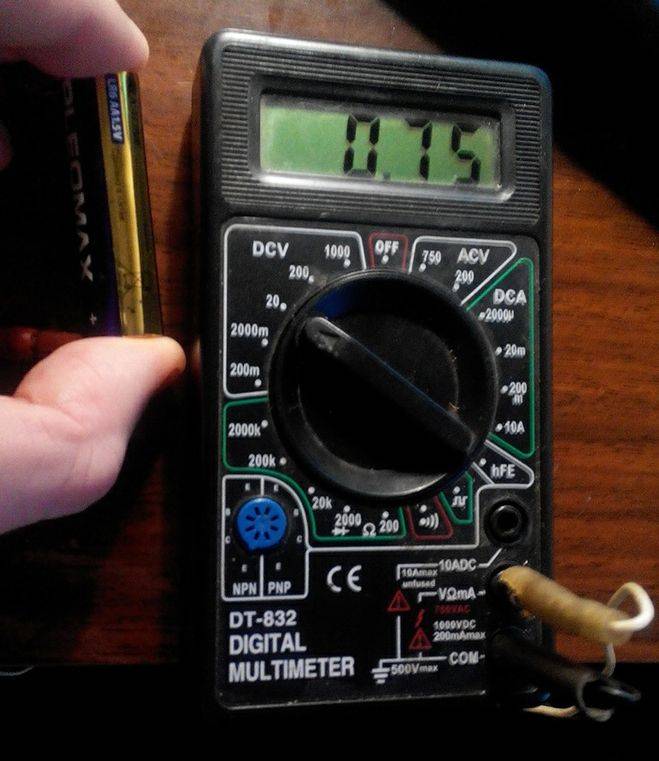

понадобится “постоянка”. Устанавливаете переключатель в положение 20V.
Два
щупа вставляете в следующие разъемы:
черный – в COM (общий)
красный – в VΩmA
Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.
По большому счету полярность при таких замерах существенной роли не играет.
Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).
Номинальное
напряжение батарейки обычно указывается на ее корпусе.
Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.
Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.
Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.
Здесь
действует следующее правило:
когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим
Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:
калькулятор или электронные часы
компьютерная мышка
пульт дистанционного управления
Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.
Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.
Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.
У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.
При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.
Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).
Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.
Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.
Мобильные устройства
Также важно знать, как измерить ёмкость аккумулятора на телефоне или планшете. Износ элементов питания неизбежен и с годами может составлять до 50%
Как правило, ресурс существенно сокращается за 2–3 года.
Измерение ёмкости АКБ проводится в мАч, как уже было сказано выше. Несмотря на то что современные девайсы держат заряд существенно меньше, показатели ёмкости на них только увеличиваются. Быстрый же расход энергии достигается за счёт использования беспроводных сетей, приложений, которых старые мобильники не знали. На новых гаджетах ёмкость составляет от 1500 мАч и более.
Определяем изношенность
Определить сильный износ АКБ можно и без специальных приборов. Если батарея имеет вздутия, в целом деформирована, то нужно немедленно прекратить её использование. В противном случае есть риск, что большой урон получит и сам мобильник. Например, аккумулятор телефона «протечёт»: из него выльется электролит и повредит микросхемы. Быстрая разрядка девайса также свидетельствует об изношенности элемента питания.
Так выглядит испорченный аккумулятор телефона
Провести измерение изношенности батареи на смартфонах и планшетах можно, не применяя мультиметр. Для этого есть специальные приложения, которые позволяют как проверить аккумулятор на Android, так и на iOS.
На Андроид такая программа уже включена в систему. Для её активации необходимо ввести цифровой запрос: *#*#4636#*#*. После выбрать пункт «Информация о батарее». В нём будут выведены подробные данные о АКБ.
Информация о батарее на Android
Их же можно узнать, скачав приложение Battery. На iOS существует утилита, которая называется BatteryCare. Загружаем её через AppStore. Она также сообщит подробную информацию о батарее.

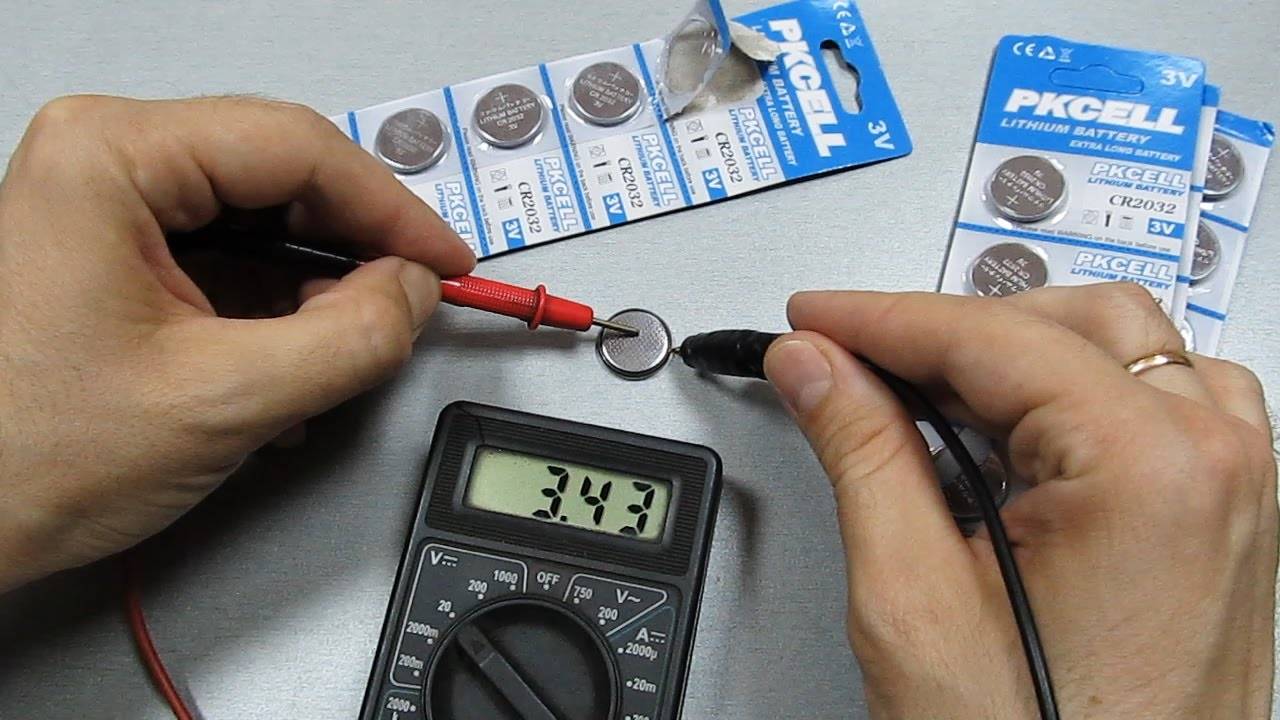

Если ваш мобильник не обладает операционной системой, для проверки подойдёт мультиметр или тестер. Как им пользоваться, указано в начале статьи
Просто контакты расположены близко друг к другу, и прикладывать к ним щупы нужно более аккуратно и осторожно
Теперь вы знаете, как проверить ёмкость пальчиковых аккумуляторов или аккумуляторов у телефона. Не забывайте следить за «здоровьем» элементов питания своих устройств. Так они (устройства) прослужат гораздо дольше.
Батарейка и её параметры
Батарейка — это элемент питания с накопленной внутренней электроэнергией. Конструктивно она представляет собой ёмкость, в которой находится вещество (электролит), обеспечивающее движение носителей заряда от одного полюса изделия к другому, тем самым создавая электрический ток. Возможно это благодаря химическим процессам, проходящим с выделением энергии. Постепенно эти процессы замедляются, и батарейка теряет способность создавать ток, то есть «садится».
Элементы питания разделяются на следующие два основных типа:
Любая батарейка состоит из трёх элементов: двух электродов (анод и катод) и агрессивной среды — электролит. Последний является жидкостью, поэтому, чтобы он не вытекал из оболочки, добавляется полимерный загуститель. Анод выполняется в порошковом виде. При его реакции с электролитом он постепенно растворяется, в результате образуются свободные заряды, которые тут же поглощаются, и наступает равновесное состояние.
Если подключить источник питания к электрической цепи, в нём начинаются окислительно-восстановительные реакции. На аноде возникает избыток электронов, которые притягиваются катодом. Перераспределение зарядов приводит к появлению на электродах разности потенциалов.
Со временем изначальный состав анода и катода изменяется, а количество электролита уменьшается. При прохождении реакции возникают вещества, препятствующие движению зарядов. Всё это приводит к тому, что сила тока, отдаваемая батарейкой, уменьшается, а вместе с ней снижается и разность потенциалов.
Аккумуляторы по своей сути работают аналогично батарейкам. В них также при истощении анода электроны больше не образуются, а аккумулятор теряет силу тока и напряжение. Но из-за типа используемого материала анод имеет способность к восстановлению. Для этого через него пропускается электрический ток, приводящий к его обогащению и восполнению заряда.
Характеристики элементов питания
Все параметры батареек разделяются на два основных вида: электрические и физические. К первым относят типоразмер изделия и его геометрическую форму. Но как бы ни выглядела батарейка, конструктивно она всегда имеет два вывода: положительный и отрицательный. Обозначаются они на корпусе соответственно знаками
+» и «-«.
К основным характеристикам батареек относится:
Методы измерения

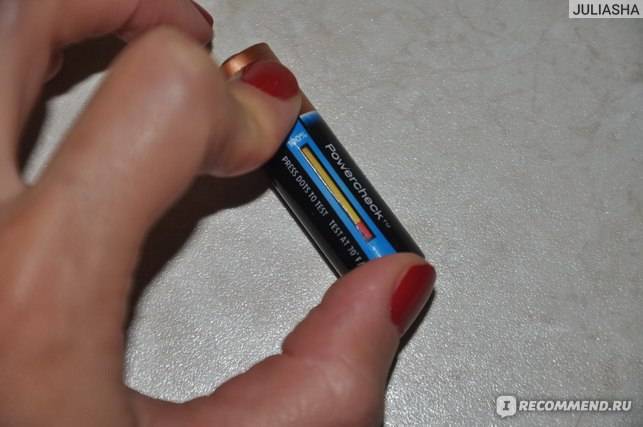

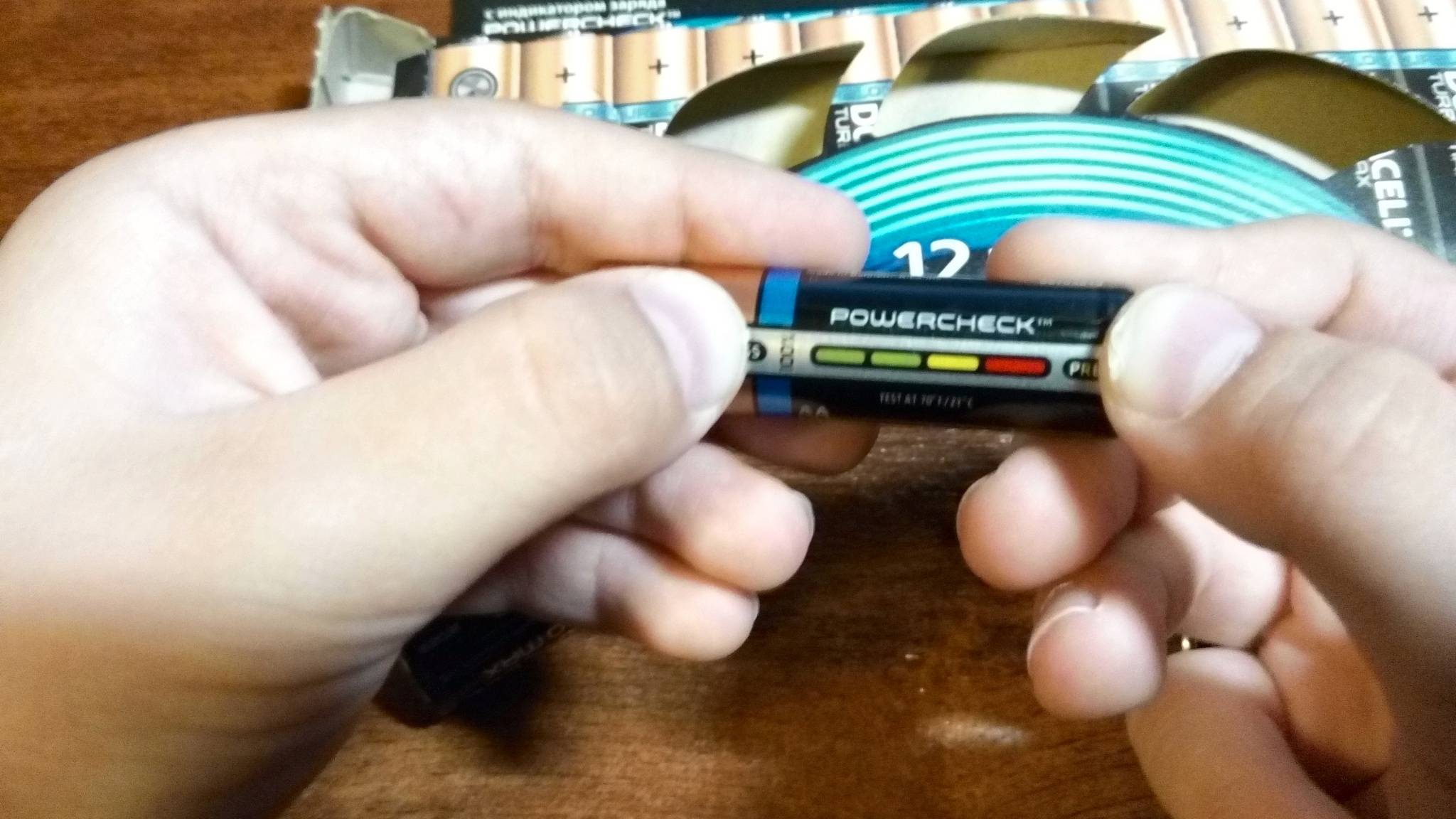

При исследовании батареек чаще всего измеряются два параметра — ёмкость и напряжение. Для замеров характеристик могут использоваться как лабораторные стенды со специализированными электронными приборами, так и тестеры бытового уровня.

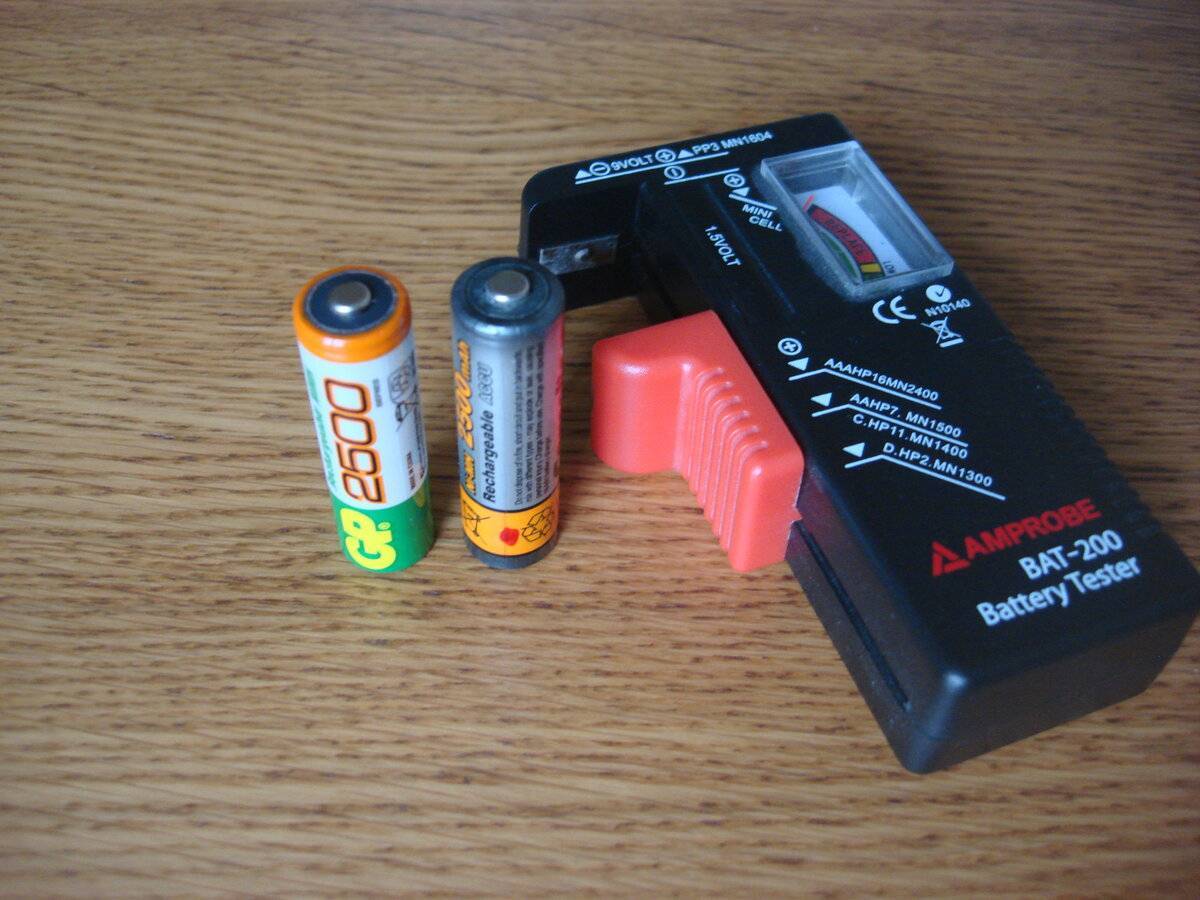

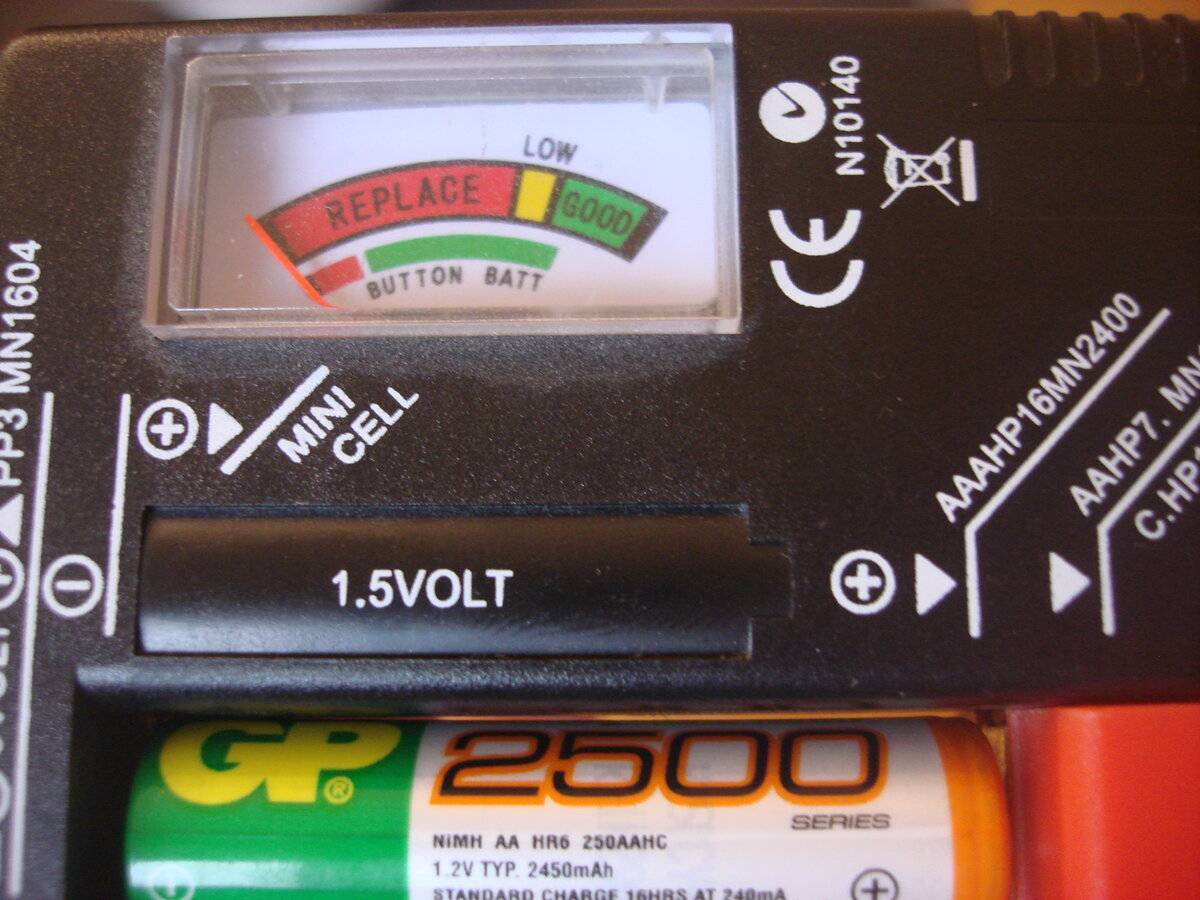

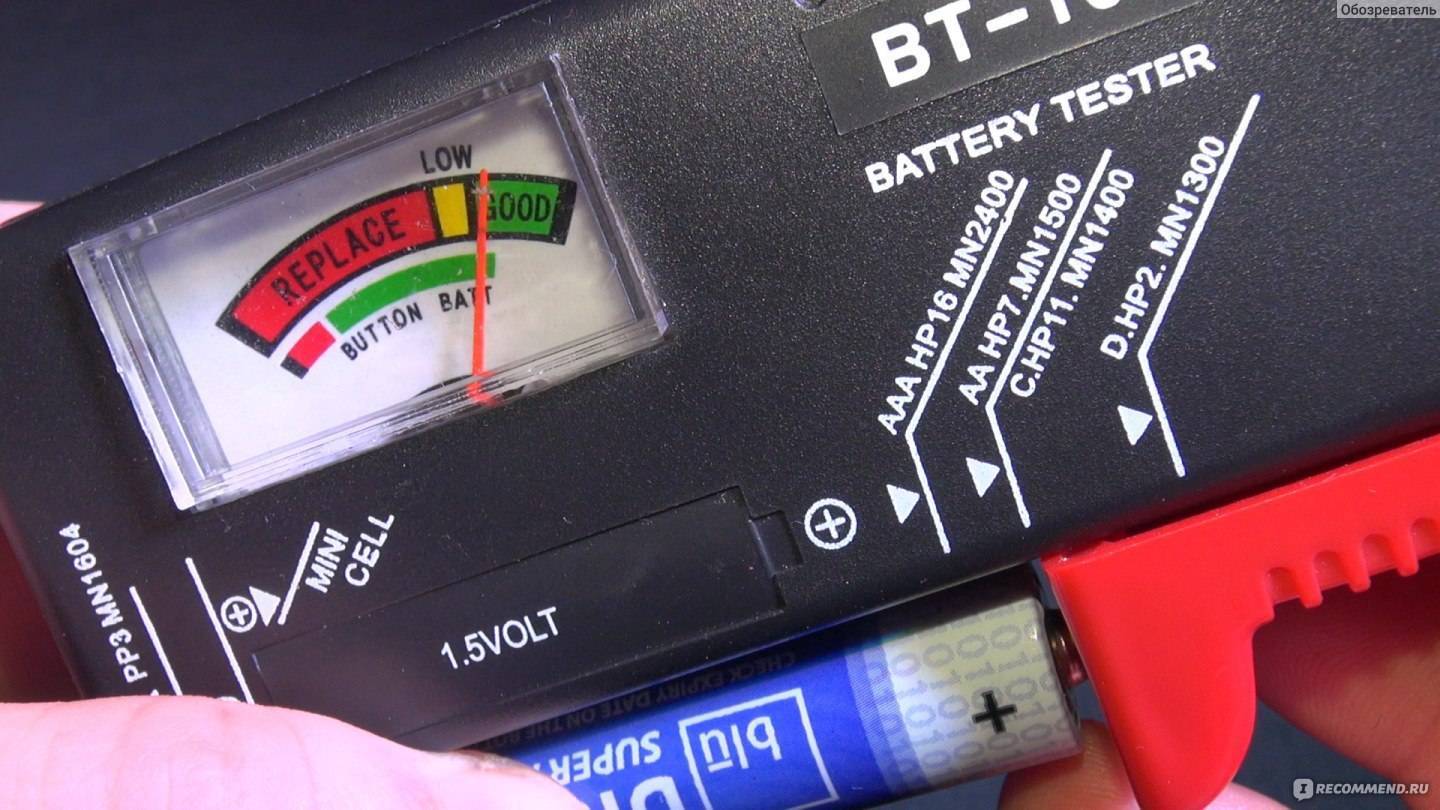

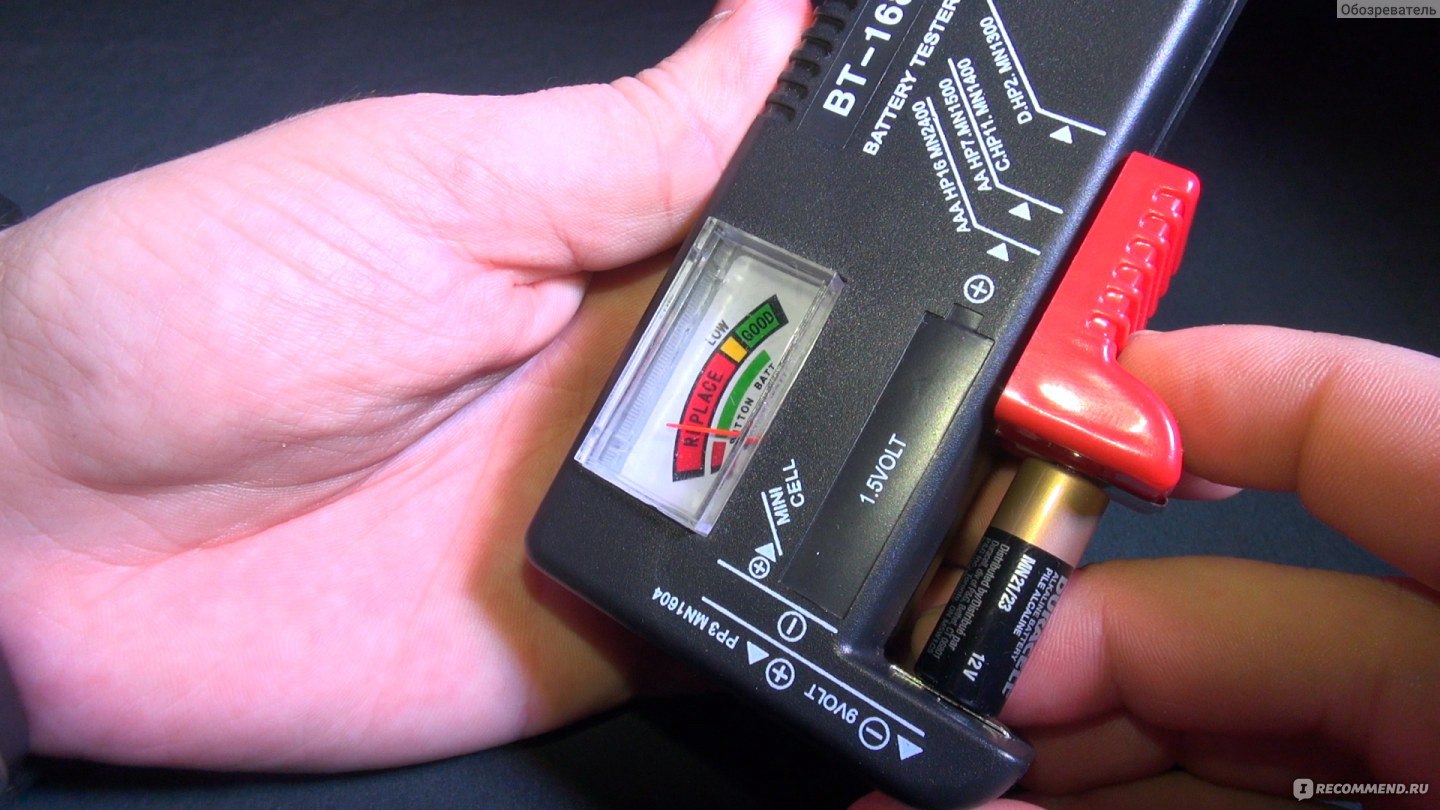

К специализированным приборам относятся тестеры, измеряющие только определённый параметр. Например, вольтметр или измеритель ёмкости. Такие устройства в основе своей работы используют микроконтроллеры и специальные анализаторы, а их работа полностью автоматизирована. При этом они могут быть как полностью законченными устройствами, так и приборами, предназначенными для подключения к персональному компьютеру.
Кроме этого, для получения общих сведений о работоспособности источника питания можно использовать светодиоды или пьезодинамики. С помощью отрезков проводов на них подаётся напряжение с батарейки, и визуально или по звуку оценивается годность элемента. Но получить достоверные показатели без проверки тестером не удастся
При этом неважно, будет он цифрового или аналогового типа
Как хранить новые батарейки, чтобы не потерять их мощность
Батарейки необходимо хранить в заводской упаковке, это защищает батарейки от негативных воздействий внешней среды, а также предохраняет от проникновения влаги. Кроме этого, содержание батареек в упакованном состоянии, дает возможность не перепутать новые батарейки со старыми, а также исключит прикосновение входных контактов от взаимодействия с металлическими предметами.
Контейнер для хранения батареек
Следует произвести рассортировку по дате изготовления и производителям. Дело в том, что батарейки, изготовленные разными производителями, могут среагировать друг с другом, вследствие чего возможна утечка заряда и другие нарушения. Вдобавок рекомендуется каждую батарейку поместить в полиэтиленовый пакетик.
Сберегать батарейки рекомендуется при комнатных или более низких температурных режимах. Многие изделия данного типа содержатся в прохладном месте, в которое не попадают солнечные лучи.
Сохранность батареек не предусматривает помещение их в холодильник, если производитель не оговаривает этот способ содержания. В случае сохранности их в холодильнике, необходимо их согреть перед использованием.
Повышенная влажность воздуха также негативно влияет на функциональные свойства изделия. Чтобы избежать риска намокания, батарейки необходимо поместить в герметический контейнер.
Кроме этого желательно предотвратить контакта изделия с проводниками. При соприкосновении с металлом через батарейку проходит электрический ток, что приводит их к быстрой разрядке.
Также не рекомендуется содержать изделия в металлических емкостях, равно как и хранение совместно с предметами, сделанными из металла. Специалисты советуют: разместить батарейки так, чтобы они не соприкасались с положительными и отрицательными полюсами.

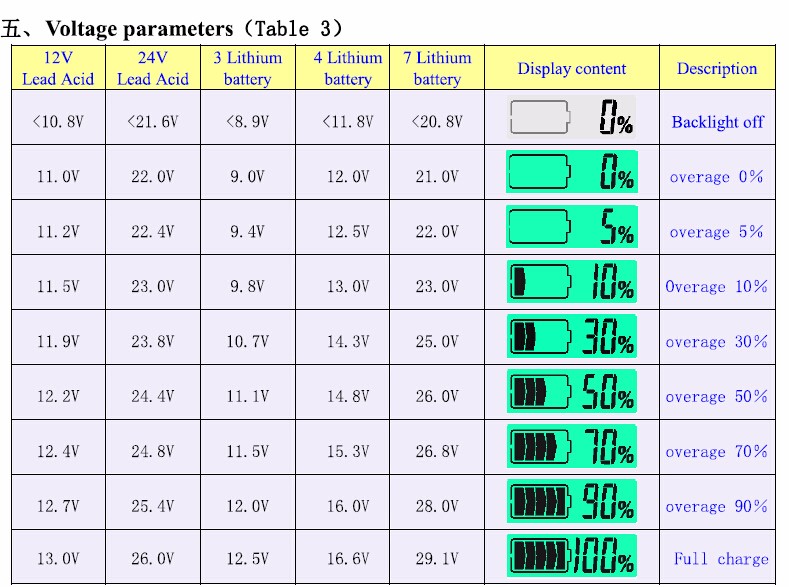

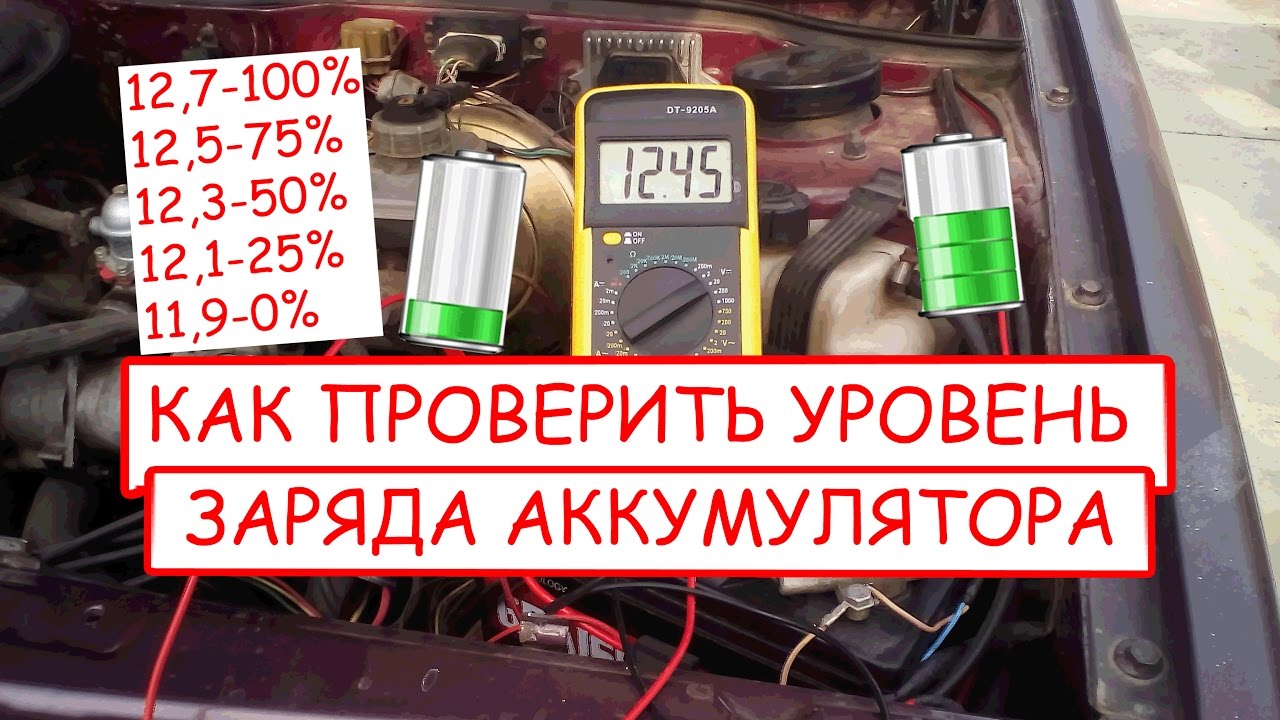

Как проверить напряжение аккумулятора мультиметром?
Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.
Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.
Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.
