Проверка контура заземления в розетке мультиметром

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно). Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

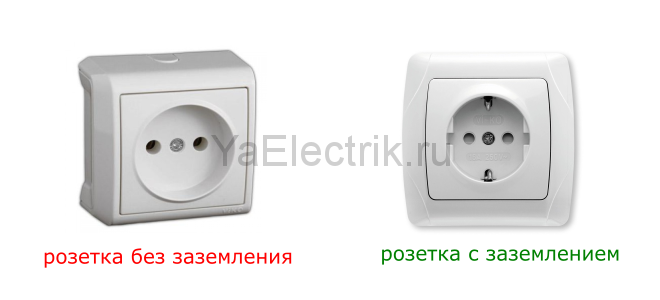

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета. По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

• Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
• Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
• Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая

Как измерить сопротивление контура?

Конечно, такой метод проверки требует приобретения специализированных приборов. Кроме того, тестирование сложно провести в многоэтажном доме.  Тем не менее, этот способ считается достоверным.

Его принцип состоит в измерении степени сопротивления между щупом заземления и землей. Для проведения такой процедуры потребуется омметр с высокими частотами и множество проводков. Мультиметр здесь не подойдет, ведь нужен более точный прибор.

Если имеется доступ к профессиональному оборудованию, то можно проверить контурное сопротивление

Если у вас имеется подобное устройство, то возьмите три провода любой толщины. Один из них соединяется с контактом заземления на розетке (он будет укороченным). Другие провода присоединяются к прибору и металлическим кольям, которые забивают в почву (на расстоянии 100 сантиметров). При наличии стандартного напряжения сети – однофазного 220 В и трехфазного – 380 В, показания не должны быть больше четырех Ом.

Как сделать заземление в квартире своими руками?

Самым простым способом является прокладка заземляющего провода и подключение его к существующему контуру заземления. Нужную клемму, при ее наличии, можно найти в распределительном щитке, к ней должен приходить желто-зеленый провод.

Более сложные варианты:

Подключение УЗО

Устройство защитного отключения (УЗО) рекомендуется использовать только в качестве временной защиты, так как необходимой безопасности при эксплуатации мощных приборов оно не обеспечивает. Защитный аппарат контролирует силу тока утечки в электропроводке и отключает источник электроэнергии от потребителей при превышении установленных значений.

При выборе УЗО пользователь должен обратить внимание на чувствительность прибора. Значение указано на корпусе

Чем чувствительнее устройство, тем выше уровень обеспечиваемой безопасности. Недостатком УЗО с низким током утечки является большое количество ложных срабатываний, особенно при эксплуатации в большой, разветвленной сети.

Устройство защитное устанавливают как на вводе электропитания всей квартиры, так и непосредственно перед защищаемым электроприбором. Мощную бытовую технику рекомендуется дополнительно защищать УЗО при отсутствии контура заземления.

Монтаж собственного контура

Индивидуальный контур заземления может сделать любой собственник квартиры независимо от того, на каком этаже расположена жилплощадь. Перед началом работ необходимо уведомить энергоснабжающую организацию о своих намерениях и получить соответствующее разрешение. Основные работы по обустройству контура проходят на земле.

Главное, в процессе реализации проекта получить нужное значение переходного сопротивления, которое не должно превышать 10 Ом для защиты сети 220В.

Этапы установки контура заземления:

1. Поиск места установки заземлителей. Нужно найти свободный, неиспользуемый участок с мягкой, податливой к земляным работам почвой.

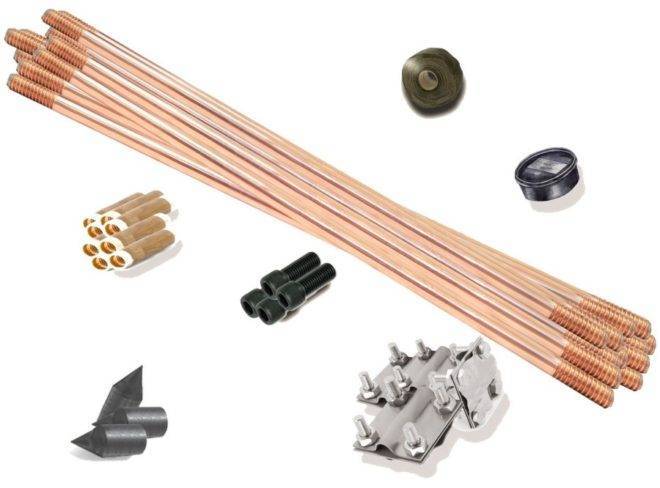

2. Выбор схемы расположения, материала, размеры, типа, количества заземлителей.

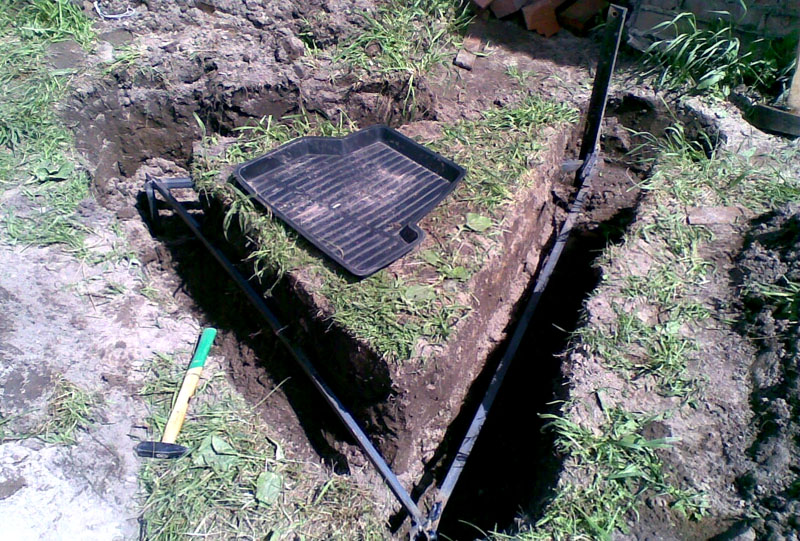

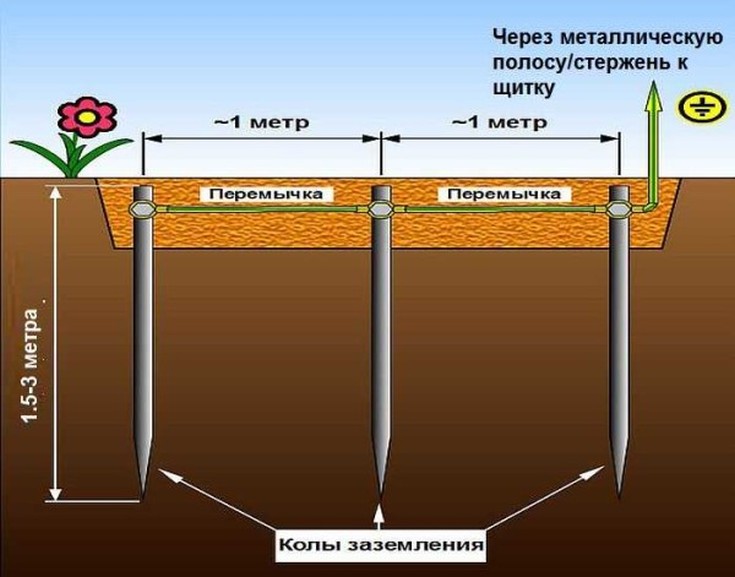

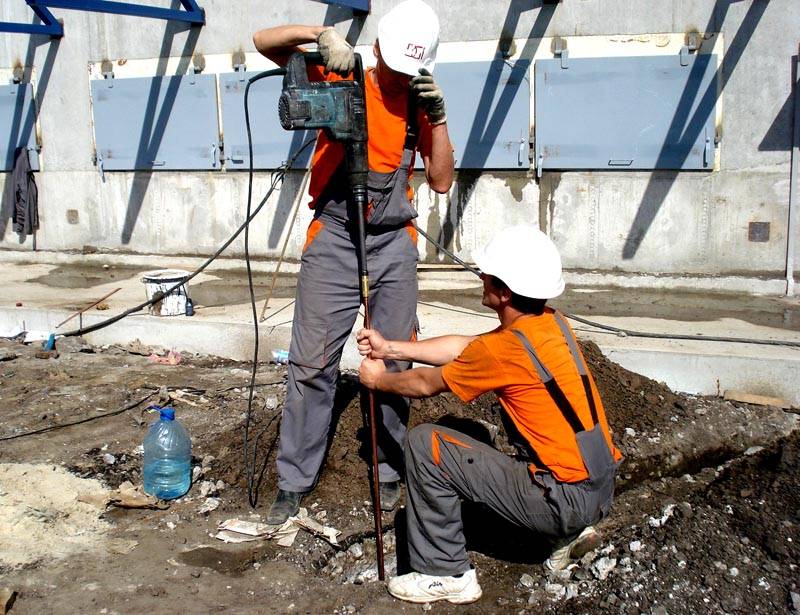

3. Подготовка траншеи под установку заземлителей. Горизонтально расположенные штыри погружают на 20 – 50 см, вертикальные заглубляют на всю длину с учетом нахождения верхней точки заземлителей от поверхности земли на расстоянии не менее 50 см.

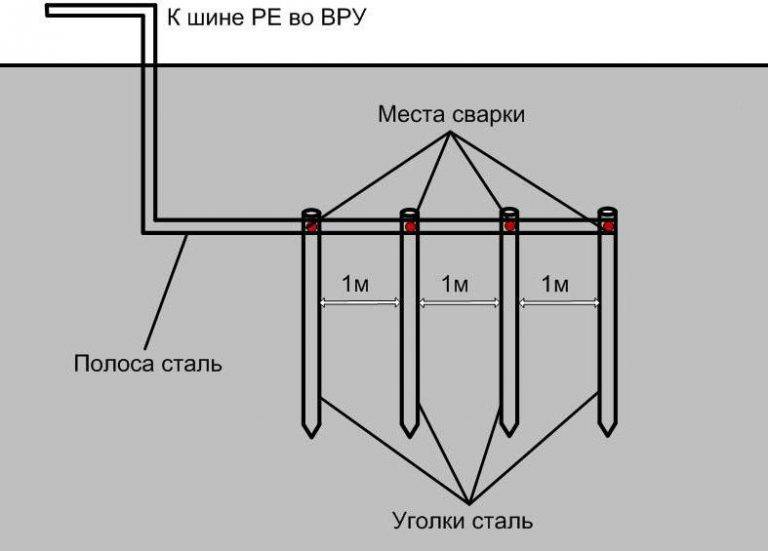

4. После погружения штырей в землю их соединяют между собой проводниками при помощи сварки или болтовых соединений. Место подключения контура к общему шлейфу должно находиться на расстоянии не менее 2 см над уровнем грунта.

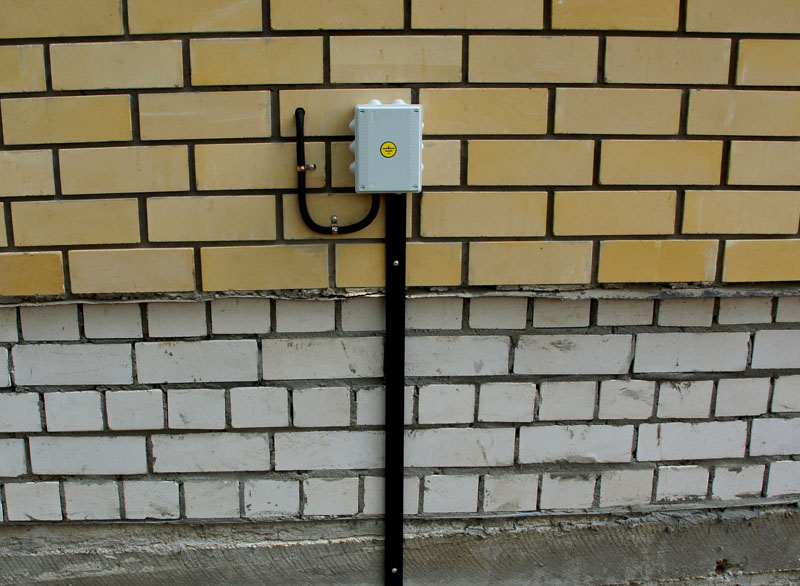

5. Подключение заземления в квартире. При помощи проводника контур заземления соединяют со специальным контактом в распределительном щитке.

6. Определение значения переходного сопротивления. Делают это при помощи специального моста или мультиметра. Если значение не превышает вышеуказанного параметра, то траншею с контуром засыпают.

7. Подключение приборов к контуру заземления. Заземляющий провод электропроводки подключают к клемме заземления.

Опасные варианты защиты

Ниже перечисленные способы защиты не рекомендуется использовать. Заземление, реализованное такими методами, не обеспечит необходимый уровень защиты и при определенных условиях может стать опасным как для пользователя, так и для ничего неподозревающих окружающих.

Опасные варианты заземления:

1. Подключение заземляющего провода к нулевому проводу (расщепление PEN проводника). При обрыве нулевого провода на заземленных корпусах всех включенных электроприборов появится напряжение, что чревато последствиями.

2. Подключение провода заземления к металлическим элементам системы отопления или водоснабжения. В определенный момент трубы могут оказаться под напряжением и представлять опасность для жильцов всего дома.

3. Подключение заземляющего провода к арматуре опоры ВЛ (воздушная линия). В аварийной ситуации (разрушение изоляторов, перенапряжении и прочее) электропроводка дома может оказаться под очень высоким напряжением.

Если вы решили сделать заземление в квартире через расщепление PEN (нулевого) проводника, это следует делать:

• При достаточном сечении нулевого проводника на стояке. Он должен быть не менее 10 мм2 (квадратных миллиметров) по меди, либо 16 по алюминию.
• При 100% уверенности, что сечение нулевого проводника на все протяжении стояка не уменьшается. Проверьте это лично!

Следует знать, что это грубое нарушение проекта электроснабжения дома. Вы не имеете права вмешиваться в электропроводку, выполненную по утвержденному проекту.

В случае причинения ущерба, возникновения проблем с электропроводкой, создания угрозы для жизни людей и т.п., вы будете крайним и понесете полную ответственность за это.

Принцип проведения измерения

Измерение сопротивления заземляющих устройств проводят с периодичностью, установленной на предприятии, но не реже одного раза в 12 лет. Для более точного измерения создают искусственную электрическую сеть.

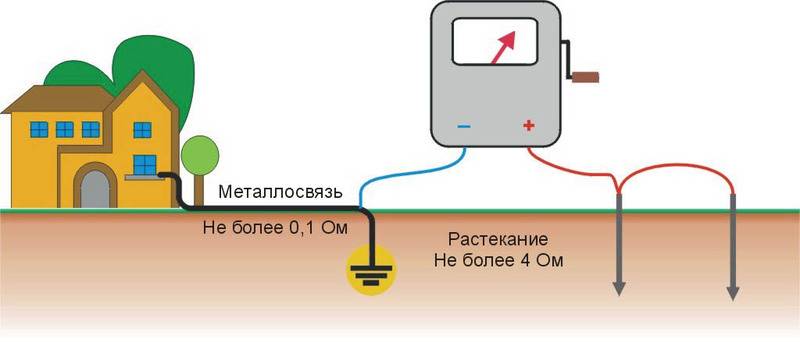

Рядом с испытуемым контуром в грунт встраивают вспомогательное устройство, которое называют токовым электродом, и его тоже подключают к сети. А также устанавливают электрод, по которому определяют падение напряжения в сети.

Чтобы измерить и получить более достоверные данные, в момент проведения процесса должны быть оптимальные погодные условия. То есть сопротивление почвы в этот момент должно быть максимальным. При этом должны быть выполнены следующие условия:

электрод, с которого будут снимать показания, располагают строго между заземляющей конструкцией и дополнительным электродом;
расстояние между элементами должно равняться пятикратной глубине закладки заземлителя;
при замере системы заземлителей во внимание принимается диагональ с наибольшей длиной.

Кроме того, дополнительно проводят замеры сопротивления изоляции.

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

https://youtube.com/watch?v=lj-i23-xzoc

Как сделать заземление в квартире

Замена электропроводки в квартире своими руками

Возведенные в разное время постройки могут иметь (или вообще нет) разные системы заземления. Если неизвестно, какая система заземления выполнена в доме, нужно это выяснить перед проведением ремонтных работ, т.к. зачастую в квартирах ее нет, и реконструкция требует прокладки защитного проводника от вводного устройства здания к щитку вводно-учетного устройства квартиры.

В первую очередь нужно разобрать розетку (перед этим обесточить квартиру – выключить автоматы и предохранители). Если провод двухжильный, то система в квартире TN-C. Алюминиевая проводка подлежит замене, т.к. подключать в такую сеть новые мощные электроприборы (стиральные машины, кондиционеры, конвекторы, электрокотлы и др.) запрещено. Это может привести к перегреву проводки и пожару.

Далее необходимо выяснить, сколько проводов приходит на распределительный щит или вводно-учетный, если счетчик находится в квартире. Наличие трех жил кабеля говорит о TN-C-S-системе.

Также следует проверить вводной щит (общедомовой), наличие и тип заземления, место разделения заземляющего проводника TN-C-S или TN-S-системы.

После этого становится понятно, как проектировать заземление в квартире – от общедомового распределительного щита либо от вводно-учетного (распределительного) щитка потребителя. Последний вариант TN-C-S встречается в новых постсоветских постройках.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

Проверка мультиметром

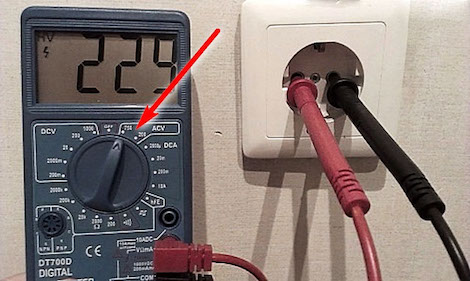

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

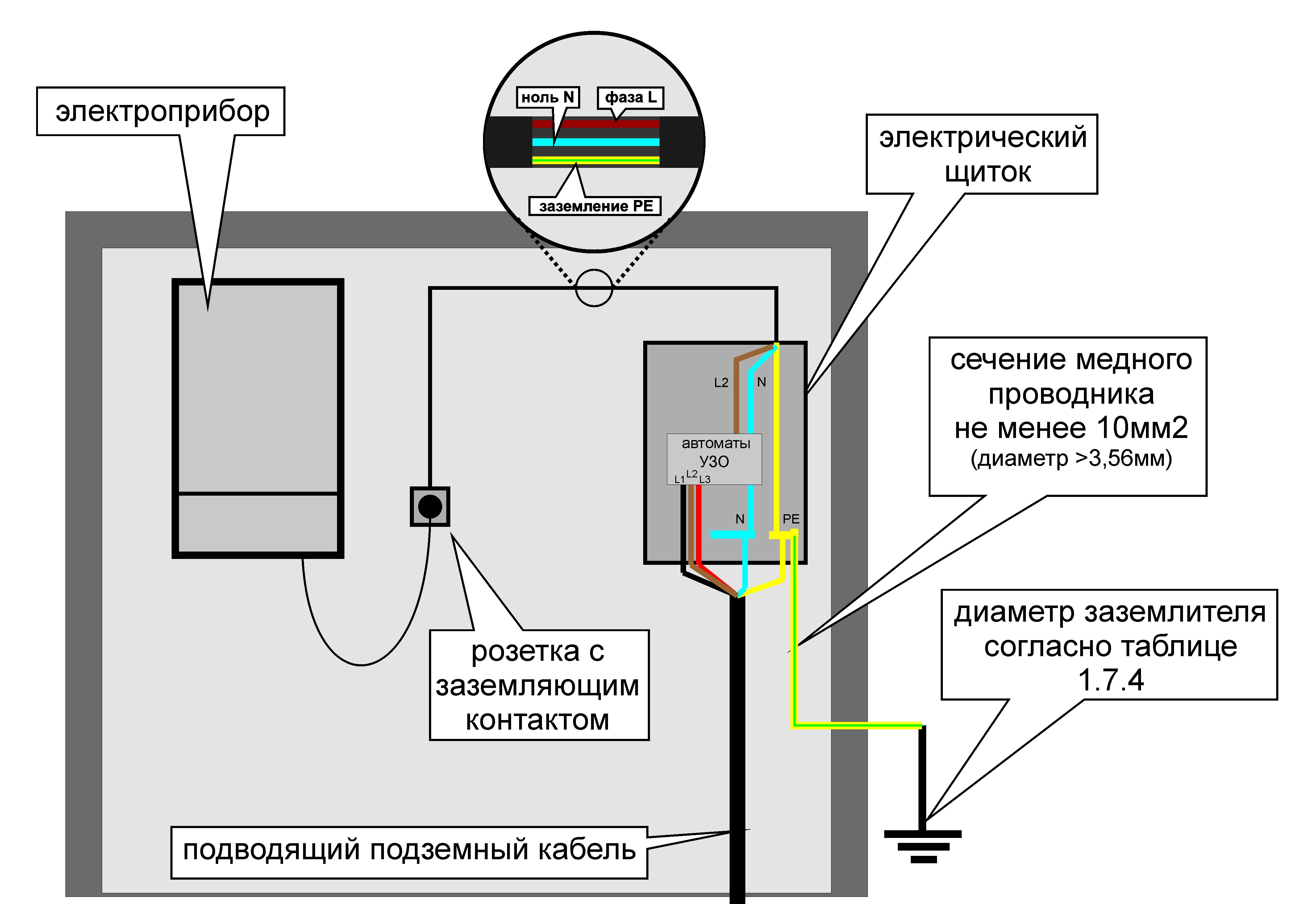

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

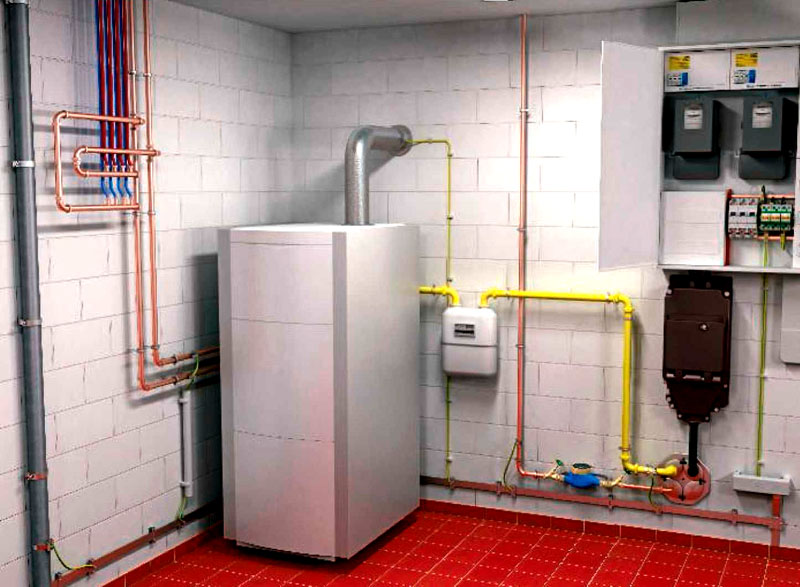

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

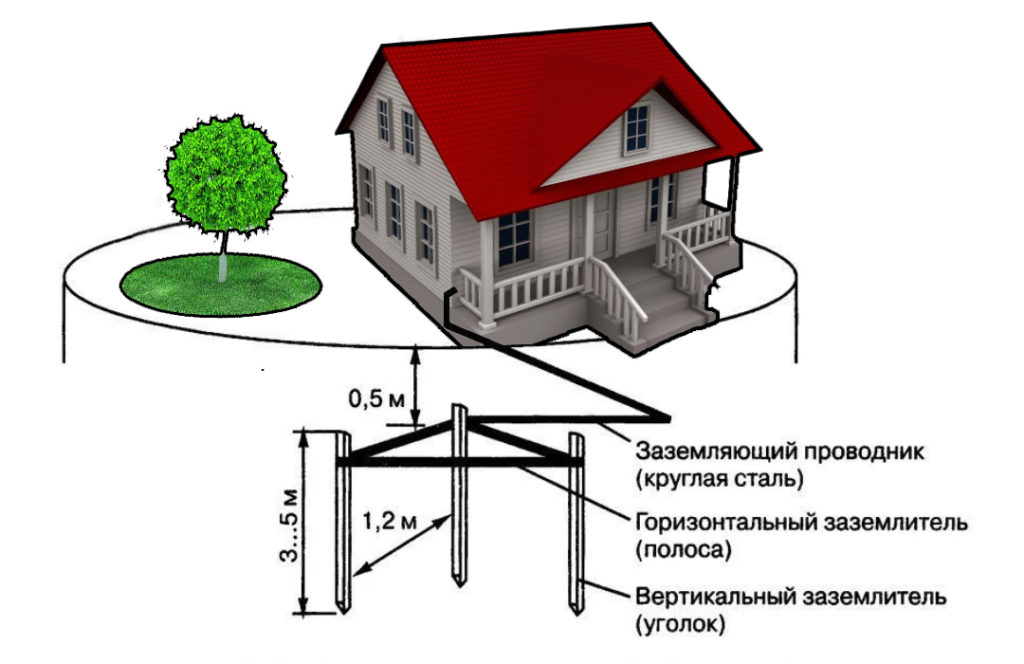

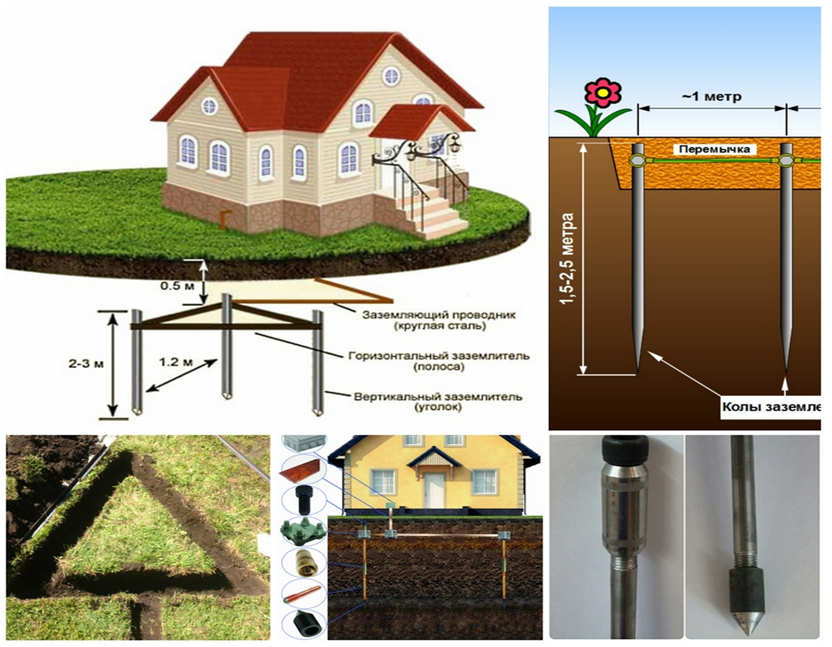

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

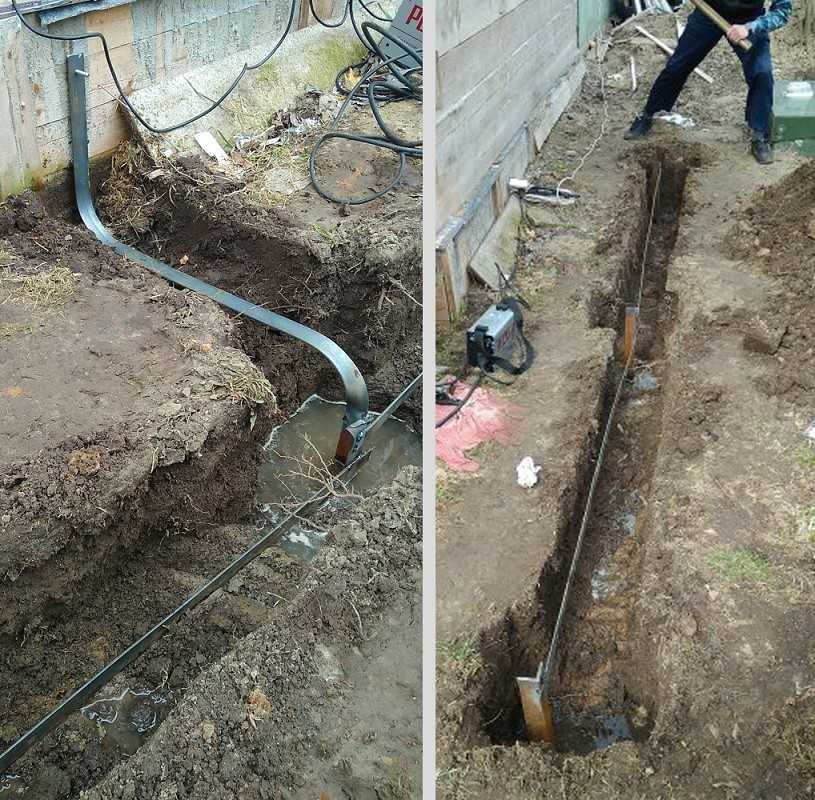

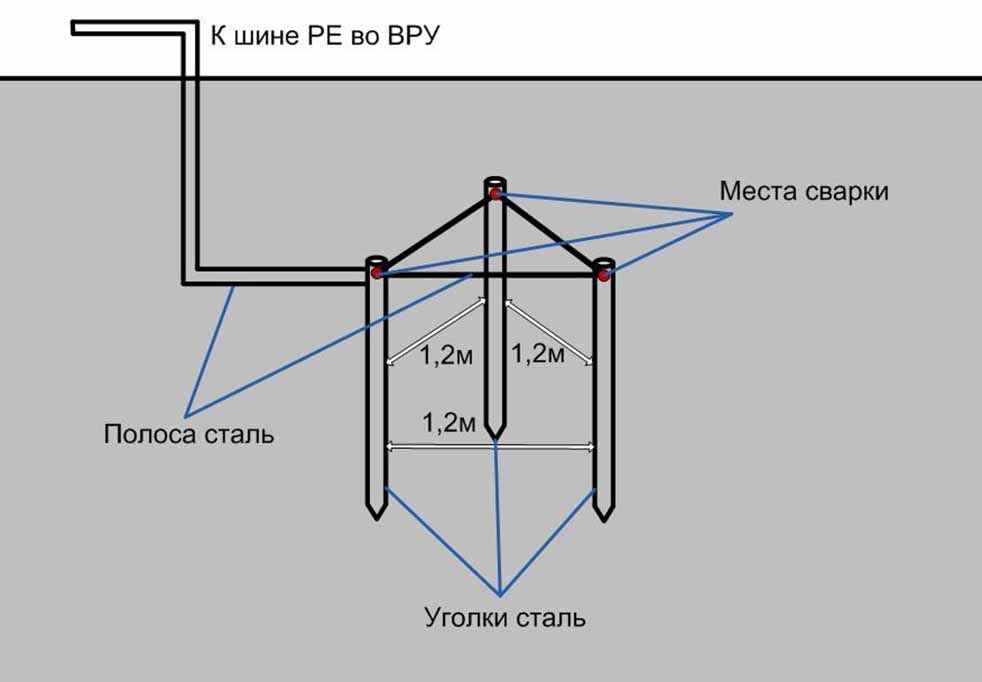

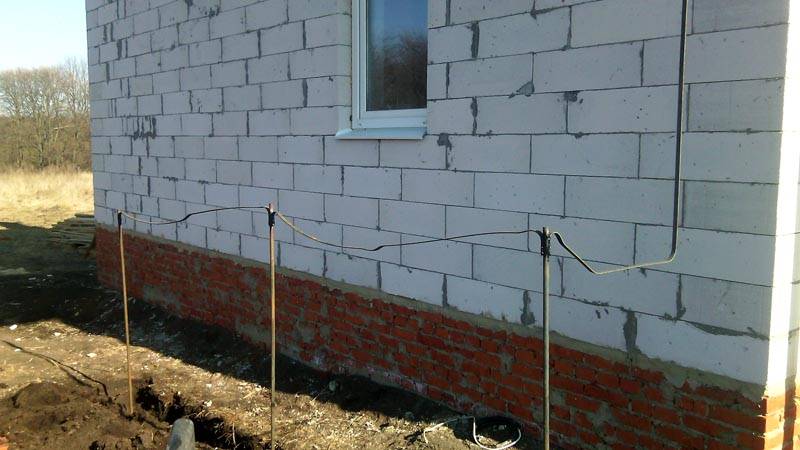

Контур готов. Остается проложить шину до стены дома

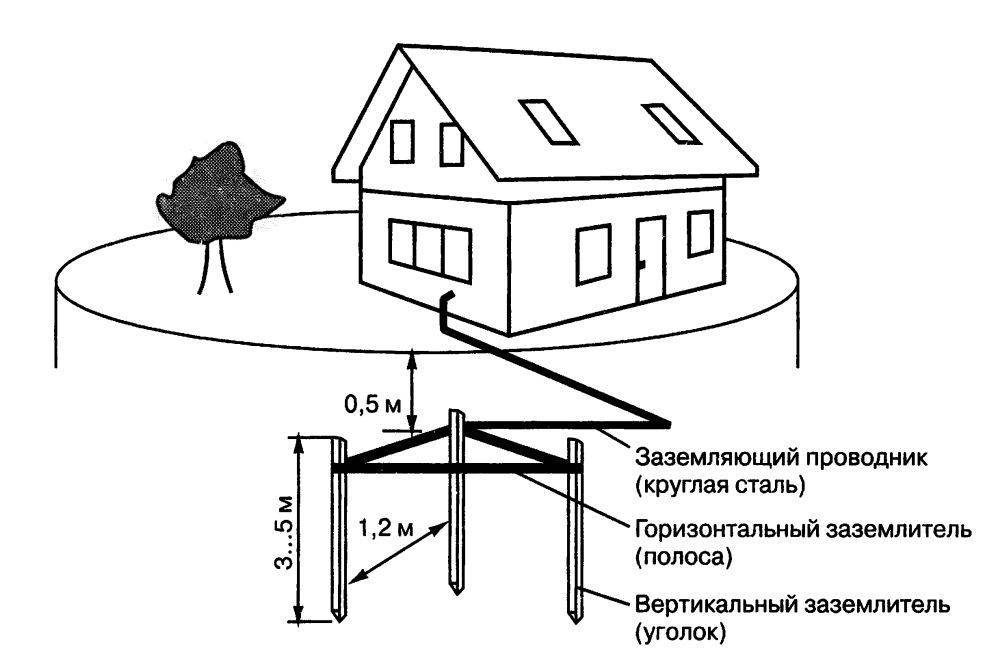

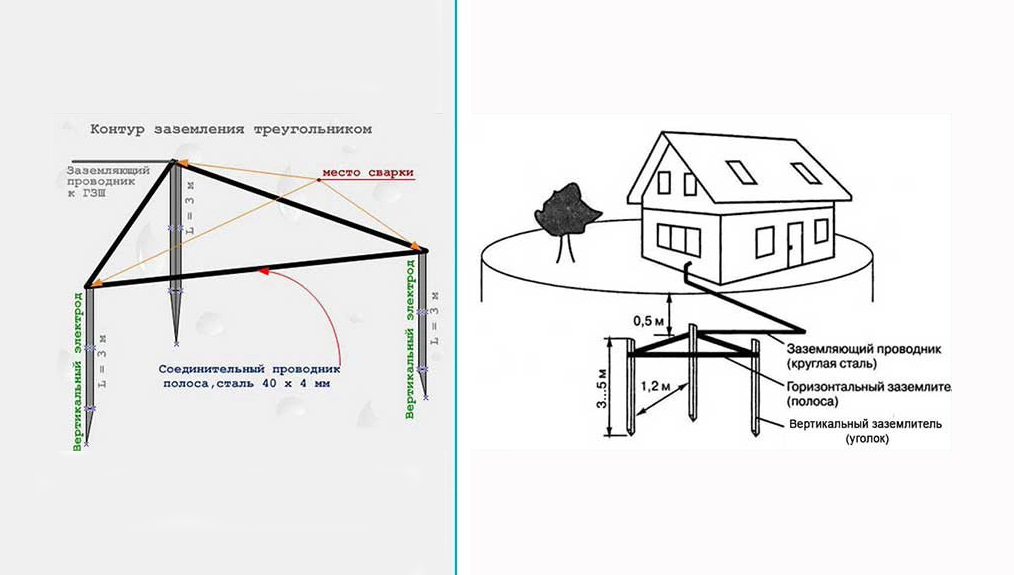

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Проверяем наличие заземления в розетке

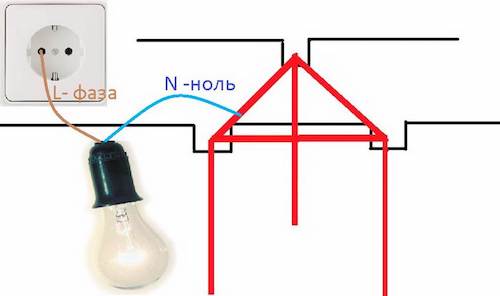

Итак, приступим. Для начала проверим работу лампы. Оба оголенных провода вставим в розетку.

Примерно, на глаз, запомним яркость свечения.Затем вытащим один провод и переключим его на контакты заземления. Если лампа не загорелась, значит вы возможно ошиблись и вытащили фазный провод, а нужно нулевой. В итоге лампа должна быть включена между заземляющим контактом и фазой.

Если заземление исправно и эффективно работает, то лампочка будет светить с абсолютно той же яркостью, что и между нулем и фазой.Вот и все.При подключении будьте особо осторожный и внимательны, не прикасайтесь к оголенным контактам в момент проверки!Я проверяю таким способом заземление в своем доме. У меня нет УЗО в системе. В вашем же случае, при его наличии оно может сработать, так как произойдет утечка на землю. В этом нет ничего страшного, это так же хороший показатель работы защиты.

Заземление и зануление: в чем разница и есть ли она?

Заземление – это металлическая рамка (контур), которая является связующим звеном между электрической сетью дома и землей.

Изготавливают этот контур из стальных или медных стержней, они имеют минимальное сопротивление

Как работает заземление? Контур закапывается в землю возле дома и соединяется с электросетью дома с помощью проводников. К каждой домашней розетке подходят три провода: фаза, ноль и заземление. Современные производители электрооборудования (щитков, розеток) уже не выпускают моделей без заземления.

В электросетях старого образца использовалось зануление – это когда контакты «земля» выводились в щиток и соединялись с нулем напрямую. И получалось, что ноль одновременно являлся и заземлением.

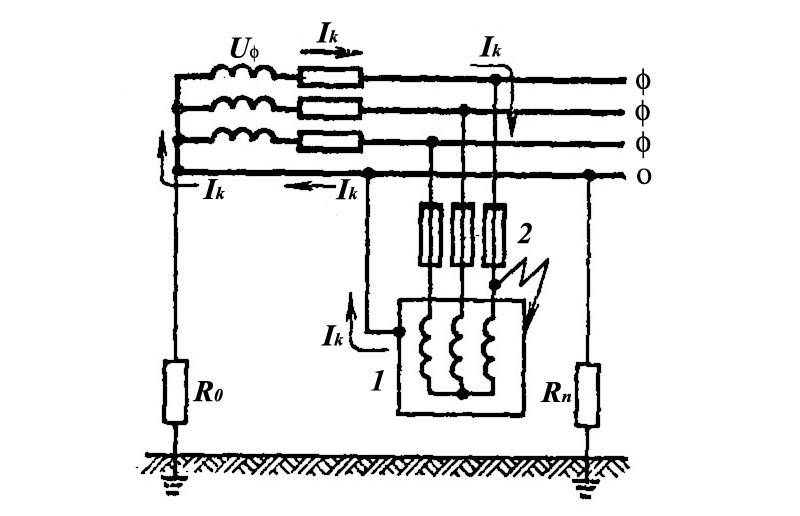

Схема зануленияСхема заземления

Зануление считается менее эффективной системой безопасности, чем заземление. Почему? В распределительном щитке при такой системе стоит автомат, который срабатывает при коротком замыкании. Он настроен на определенную критическую силу тока. Если «пробьет» меньше, например, не 18, а 10 ампер, автоматика просто не сработает. А вот человек от такого удара вполне может получить серьезные травмы.

Получается, что заземление более эффективно, так как срабатывает в любой ситуации и с разрядом любого напряжения, снижая его потенциал за счет отвода в грунт

Таким образом, можно сделать вывод, что заземление и молниезащита в частных домах – оптимальный выбор. А вот для квартиры в многоквартирном строении следует выбирать зануление.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Заземление в ванной

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

• как электрические варочные панели;
• на группу компьютеров с периферией;
• на стиральные, моечные машины;
• на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей. Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Наведенное напряжение

Наведенное напряжение на неработающем токопроводе измеряется при наложении закороток, предусмотренных проектом. Измерения ведут на середине пролета между закорот-ками. Переносным вольтметром поочередно замеряют напряжение между разными фазами и между фазами и землей.
 

Симметричные жесткие токопроводы на опорных изоляторах.

Наведенное напряжение W может быть значительным, и для его ограничения при работах на отключенной цепи устанавливаются закоротки в начале и конце токопровода, а при необходимости и в промежуточных его точках с таким расчетом, чтобы наведенное напряжение не превышало 250 В, требуемых по условиям безопасности.
 

Наведенное напряжение U может быть значительным, и для его ограничения при работах на отключенной цепи устанавливаются закоротки. Количество и месторасположение закороток выбирается с таким расчетом, чтобы значение U не превышало 250 В.
 

Наведенное напряжение V может быть значительным и для его ограничения при работах на отключенной цепи устанавливаются закоротки в начале и конце токопровода при необходимости и в промежуточных его точках с таким расчетом, чтобы наведенное напряжение не превышало 250 В, требуемых по условиям безопасности.
 

Если наведенное напряжение высоко, нужно заземлять два конца. В этом случае в экране возникают наведенные токи, что приводит к дополнительному нагреву кабеля. Однако потери в экране все же гораздо меньше, чем потери в центральной токопроводящей жиле, и максимальный дополнительный нагрев находится в пределах от 1 до 3 С.
 

Это наведенное напряжение усиливается и регистрируется. Можно считать, что вращающееся поле Н обусловливает когерентность прецессии спинов, в результате чего возникает макроскопический магнитный момент, прецессирующий с частотой VQ. В другом варианте схемы возбуждающая и приемная катушки объединены и процесс переориентации ядер детектируется как поглощение энергии ВЧ-поля.
 

Переменное напряжение U.

Это наведенное напряжение переменного тока подвергается в мостовом преобразователе станции катодной защиты однопо-лупериодному выпрямлению, увеличивает защитный ток и тем самым вызывает снижение потенциала труба – грунт. Поскольку рабочий ток в высоковольтной воздушной линии или на участке электрифицированной железной дороги изменяется во времени, происходит синхронное изменение и наведенного напряжения и вместе с ним выпрямленного переменного тока, вследствие чего потенциал труба – грунт непрерывно колеблется. Оптимальная настройка станции катодной защиты в таких условиях становится затруднительной или даже невозможной. Преобразователи, стойкие к воздействию высокого напряжения, и в этом случае оказываются выгодными, потому что их дроссели резко уменьшают наведенное переменное напряжение. В итоге потенциал труба – грунт стабилизируется.
 

Полярность наведенного напряжения в зависимости от взаимного расположения и направления намотки катушек может совпадать ( быть согласной) или не совпадать ( быть встречной) с принятой положительной полярностью напряжения второй катушки.
 

Величины наведенных напряжений у полупроводниковых реле значительно меньше, чем у электромеханических реле. Мертвые зоны этих защит также имеют меньшие величины, и вследствие этого потеря направленности действия реле в рассматриваемом случае все же может быть.
 

Фаза наведенного напряжения смещена по отношению к току на 90 и может, таким образом, значительно отличаться от фазы напряжения, наведенного электростатически. Действие высших гармоник тока линии передачи пропорционально частоте, как это видно из соотношения (31.4), и может приводить к нарушению работы телефонных линий, тем более что телефонные линии чувствительны к ним больше, чем к основной гармонике.
 

Опасности наведенных напряжений и защите от них посвящена глава, здесь ограничимся лишь примерами. Опасность таких напряжений особенно велика, если автомашина перевозит пожаро – и взрывоопасные грузы.
 

Для снижения наведенных напряжений на трубопроводах используют главным образом заземляющие устройства. Защитные заземления устанавливают в таких местах на трубопроводах, где наведенные электрифицированной железной дорогой напряжения трубопровода превышают допустимые.
 

В зоне наведенного напряжения при работе на проводах ( тросах), выполняемых с не имеющей изолирующего звена телескопической вышки или другого механизма для подъема людей, их рабочие площадки соединяются посредством переносного заземления с проводом ( тросом), а сама вышка или механизм заземляются. Провод ( трос) при этом должен быть заземлен на ближайшей опоре.
 

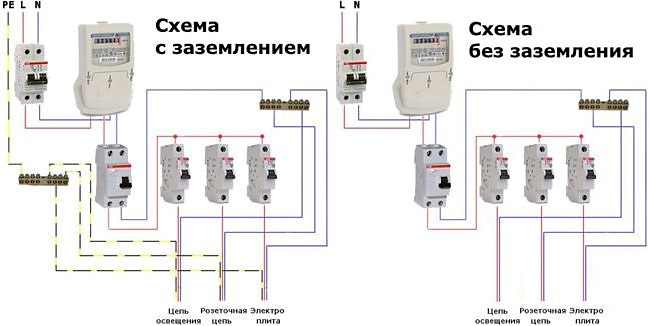

Альтернатива заземлению

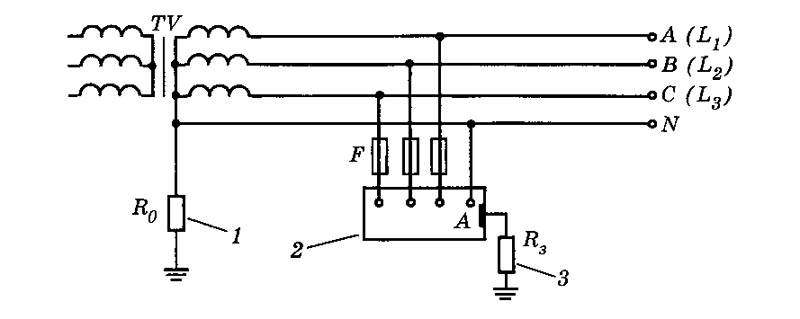

Зануление – это один из частных видов заземления. Применяется оно в том случае, если частный дом оборудован двухжильным проводником. Например, во время строительства подавляющего большинства хрущевок государственные стандарты регламентировали лишь заземление источников электрического тока.

К сегодняшнему моменту почти все такие схемы заменили более безопасными, но даже если этого не произошло в вашем доме, вы можете использовать зануление. Оно служит для гарантированного срабатывания «автоматов» — это главное отличие зануления от заземления, которое призвано свести риск поражения электрическим током к нулю.
