Принцип работы двухконтурных газовых котлов отопления

Для чего нужна принудительная циркуляция?

Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.

Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.

Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

Схема: элементы системы отопления

• система устойчиво работает в зданиях любой длины и этажности;
• можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
• допускается располагать трубы без уклона и прокладывать их скрыто в полу;
• к принудительной системе отопления можно подключить теплые водяные полы;
• стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
• существует возможность регулировать нагрев для каждого помещения.

Недостатки системы с принудительной циркуляцией:

• требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
• насос при работе издает шум.

Недостатки успешно решаются правильным размещением оборудования: насос ставят в отдельном помещении котельной рядом с отопительным котлом и устанавливают резервный источник электропитания — аккумуляторную батарею или генератор.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Что такое двухконтурный газовый котел

Двухконтурный газовый котел – это установка, которая представляет собой устройство, способное производить энергию в виде тепла, создающуюся за счет того, что сжигается газ. Такая энергия нагревает теплоноситель, который проходит через сердцевину котла и идет дальше, повинуясь естественной или принудительной циркуляции в тепловом контуре, а также нагревает воду, находящуюся в бойлере и используемую для нужд хозяйства.

Такие котлы бывают двух типов:

• двухконтурный котел настенный газовый;
• котел газовый двухконтурный напольный.

Подобная отопительная конструкция состоит из следующих элементов:

1. горелка газовая;
2. запальник первый и основной;
3. теплообменник;
4. контур отопительный;
5. ГВС контур;
6. труба, используемая, как дымоход, по которому выветриваются продукты горения;
7. бак расширительный;
8. насос, создающий циркуляцию;
9. автоматическое устройство, которое управляет котлом;
10. устройство, контролирующее безопасность.

Все перечисленные элементы собраны в единый короб. Сверху он закрыт металлической пластиной, выпускаемой обычно в двух цветах:

• белая;
• металлическая.

Корпус крепится к стене входящими в комплект болтами, а также установка продается в сборе с необходимыми переходниками для того, чтобы можно было вмонтировать котел в систему отопления. Комплектация обычно зависит от модели.

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу.

Двухтрубная система  отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца.

Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

Газовые горелки в составе двухконтурного котла

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.

Расчет мощности котла

Как и любой котел, двухконтурный нужно выбирать с учетом необходимой мощности. По уму подбирать ее нужно исходя из теплопотерь вашего дома, которые далеко не всегда удается самому просчитать. Самый грубый подход – это закладывать 1 КВт мощности на 10 квадратов вашего дома.

Но другое дело, если вы собираетесь использовать второй контур на постоянной основе. Исходя из мощности котла зависит количество выделяем горячей воды в минуту. Вот тут все проще. Нужно минимально 24 КВт мощности, чтобы быть уверенным в том, что выработки горячей воды вам будет достаточно. Обычно котел такой мощности способен выделять 12-14 литров воды в минуту. Это объема как раз достаточно для того, чтобы принять душ или же в полной мере помыть посуду.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование. Двухконтурные котлы, таких фирм как Vaillant. активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Как вам статья?

Мне нравитсяНе нравится

Газ

Для того, чтобы подключить котел к газопроводу, необходимо:

1. Соединить трубку с подключения газа с отсеком газопровода. Эти элементы расположены в центральной части котла.
2. Также, как и в ситуации с водой, при подключении газа рекомендуется установить специальный фильтр. Это поможет защитить котел от различных засоров. Которые могут привести к сбою в работе котла и даже поломке.
3. Герметизацию резьбы необходимо производить краской.
4. Также, к котлу необходимо подключить соединительный элемент – лучше выбрать нержавеющий шланг, который на сегодняшний день заменяет старые резиновые шланги.

Этот устаревший вид соединения газоснабжающие организации запрещают. Подключение газопровода к котлу очень ответственное мероприятие

Важно соблюдать все меры предосторожности, что поможет избежать взрыва

Необходимо тщательно проверять все соединения по завершении работ, чтобы исключить какие-либо водные течи или разгерметизацию. Подключать котел необходимо по прошествии некоторого времени. Сразу делать этого не нужно.

Во избежание выхода оборудования из строя, важно постоянно следить за его работой. Важно исключать какие-либо течи. Если это все же произошло, необходимо незамедлительно перекрыть краны холодной и горячей воды

И

Если это все же произошло, необходимо незамедлительно перекрыть краны холодной и горячей воды. И

ногда можно столкнуться с такой проблемой как затухание котла. Это может случиться вследствие образования копоти, которая препятствует подаче огня

Важно следить за подобным явлением и по возможности прочищать трубки. В более дорогих котлов, в отличие от котлов эконом-класса, такой проблемы возникнуть не должно, так как в данных устройствах всегда есть специальные вытяжки. При покупке лучше уточнить этот момент

При покупке лучше уточнить этот момент.

Также, котел может потухнуть, если засорена форсунка. Убрать образовавшийся нагар можно обычной щеткой. Если описываемая проблема происходит на котлах с электронной функцией, то причину искать не нужно – она отобразится на дисплее. В наиболее распространенных случаях котел возобновляет работу после полного перезапуска.

Таким  образом ,важно знать, какой котел и как установить. Изучив все необходимые инструкции и условия, сделать это будет несложно. Правильно установленный котел не принесет много хлопот при использовании и будет долгое время не выходить из строя

Правильно установленный котел не принесет много хлопот при использовании и будет долгое время не выходить из строя.

Одноконтурный и двухконтурный котлы. Отличия

Двухконтурный газовый котел – это вид нагревательного оборудования, который обеспечивает жилище не только теплом, но и горячей водой. В этом состоит его основное отличие от одноуровневого собрата. Носитель тепла движется в таком котле по двум линиям: одна отвечает за отопление, а другая за горячее водоснабжение. В остальном одно- и двухконтурное устройство мало чем отличаются: обе конструкции представляют собой модель, состоящую из газовой горелки, циркуляционного насоса и камеры сгорания.

К числу различий можно отнести также большую сложность подключения двухконтурного газового котла. Разница присутствует и в ценовом отношении, но в данном случае показатель стоимости весьма относителен. Несмотря на то, что двухконтурное приспособление стоит дороже одноконтурного прибора, к последнему придется дополнительно приобретать бойлер косвенного нагрева, что в совокупности ударит по кошельку больше.

В конечном итоге, отличия двухконтурных и одноконтурных котлов приобретают значение в момент определения предназначения оборудования. Если жилому помещению необходим только обогрев (к примеру, в доме уже подключено горячее водоснабжение), то переплачивать за подключение двухконтурного котла не имеет смысла. Рациональному покупателю, который не льет много воды и сосредоточен на экономии электроэнергии, по нраву придется как раз-таки двухконтурный котел, который включается в момент необходимости в горячей воде, в то время как одноуровневый запускается в случае ее остывания.

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.
2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
7. Радиаторы.
8. Трубопровод.
9. Заземление.

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

1. Горелки.
2. Теплообменника.
3. Системы контроля и управления.

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

Двухконтурный котёл работает в двух режимах:

1. Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
2. Режим ГВС. Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный теплообменник прекращается.

Фото 1. Схема, показывающая работу двухконтурного котла. Синим цветом изображено движение холодной воды, красным – горячей.

Если в доме уже есть система отопления с одноконтурным котлом, горячее водоснабжение обеспечивается дополнительным бойлером косвенного нагрева. Такая схема имеет как достоинства, так и недостатки. Использование двухконтурного дешевле, современные котлы технологичны и позволяют нагреть столько воды, сколько требуется с точностью соблюдения заданной температуры.

Устройство отопительного оборудования

Различные элементы газового котла изготавливаются из соответствующих поставленным задачам материалов.

При выборе стоит обратить на несколько полезных мелочей, влияющих на стоимость и долговечность прибора.

• Корпус и детали трехходового клапана или датчиков с подвижной частью делаются из латуни, бронзы или пластика. Применение корродирующих металлов нежелательно.
• Трубы обвязки котла чаще выполняются из того же материала, что и теплообменник.
• Корпус и каркас — из листовой стали.
• Теплообменники одноконтурных котлов изготавливаются из стали или чугуна, реже из алюминия или меди. Для двухконтурных применяется медь или нержавеющая сталь. Лучше всего выбирать котлы с медными теплообменниками, так как медь меньше подвержена коррозии, имеет отличные характеристики по теплопередаче.

Важно! При выборе и монтаже котла желательно следить за тем, чтобы не образовывалось электрохимической пары. При наличии в системе медных и алюминиевых элементов, последние неизбежно корродируют

Поэтому не стоит ставить алюминиевые батареи и медный теплообменник.

Двухконтурный газовый котел: принцип работы

Как было отмечено выше, устройство может работать в нескольких режимах. Если одноконтурный котел предназначен только для отопления помещения, то 2-х контурный может еще и греть воду, но об этом уже было сказано. Если нужно греть помещение, то принцип работы заключается в следующем: носитель, в нашем случае это вода, поступает в теплообменник, который нагревает ее до определенной температуры. Сегодня диапазон колеблется в районе 35-85 градусов по Цельсию. Термостат запускает режим отопления автоматически. Делается это тогда, когда температура в системе падает ниже нормы. В результате начинает работу циркуляционный насос и подает воду от теплообменника (предварительно нагретую) в систему. Учитывается и давление в системе, которое не должно падать ниже 0,5-0,7 Бар. При необходимости микропроцессор посылает сигнал на горелку, которая греет носитель до нужной температуры.

Двухконтурное отопление в купе с теплым полом

Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола

Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50

Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль:

В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы.

Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.

Принцип работы

Такие котлы – наиболее интересный и бюджетный вариант отопления дома, так как газ – это один из самых дешевых видов топлива. Даже если сравнивать расходы, которые несет на себе дом, в котором расположено много квартир, то в том случае, когда он подключен к газовой магистрали, экономическая статья расходов окажется гораздо ниже, чем там, где все основано на питании от электрических сетей.

Переезжая на постоянное место жительства за город, и подключая к своей системе отопления газ, люди значительно экономят, так как оплачивают, вместо мифических коммунальных услуг, реальную цену за наличие топлива. При этом хозяева могут сами регулировать продолжительность пользования топливом, то есть включать и отключать прибор по мере надобности. Потому что принцип работы такой установки, как газовый двухконтурный котел для отопления частного дома, состоит в следующем:

 Двухконтурная газовая установка, если она устанавливается в настенном варианте, то не очень важно, где будет расположена. Но если используется напольный вариант, то понадобится отдельная котельная

Но есть два важных момента. Во-первых, должна быть возможность подключения котла к магистральному газу, во-вторых, необходимо смонтировать систему дымоходов, по которым продукты горения, такие как дым и угарный газ, будут беспрепятственно выходить наружу.
Также к котлу должен быть подведен тепловой контур, по которому станет циркулировать теплоноситель (вода или антифриз); такие трубы обычно помечают синими стрелками в том направлении, куда идет циркуляция жидкости.
Раздача горячей воды происходит следующим образом в ванную комнату или душевую кабину; И после этого контур замыкается. То есть такие помещения должны стоять друг за другом, первоочередность здесь не важна.
на кухонные нужды;
и в иные места, куда также необходимо подвести воду.

Насос, который помогает теплоносителю циркулировать, в большинстве случаев конструктивно расположен внутри тепловой установки. Он задает движение подогретой жидкости внутри контура.
Тип объектов, которые накапливают тепло, может разделяться в зависимости от самой модели агрегата котла. Иногда используются следующие виды батарей:
радиаторы обычного типа;
теплый водяной пол;
какие-либо конвекторы;
а также допустимо подключение дополнительных элементов, таких как полотенцесушилка.

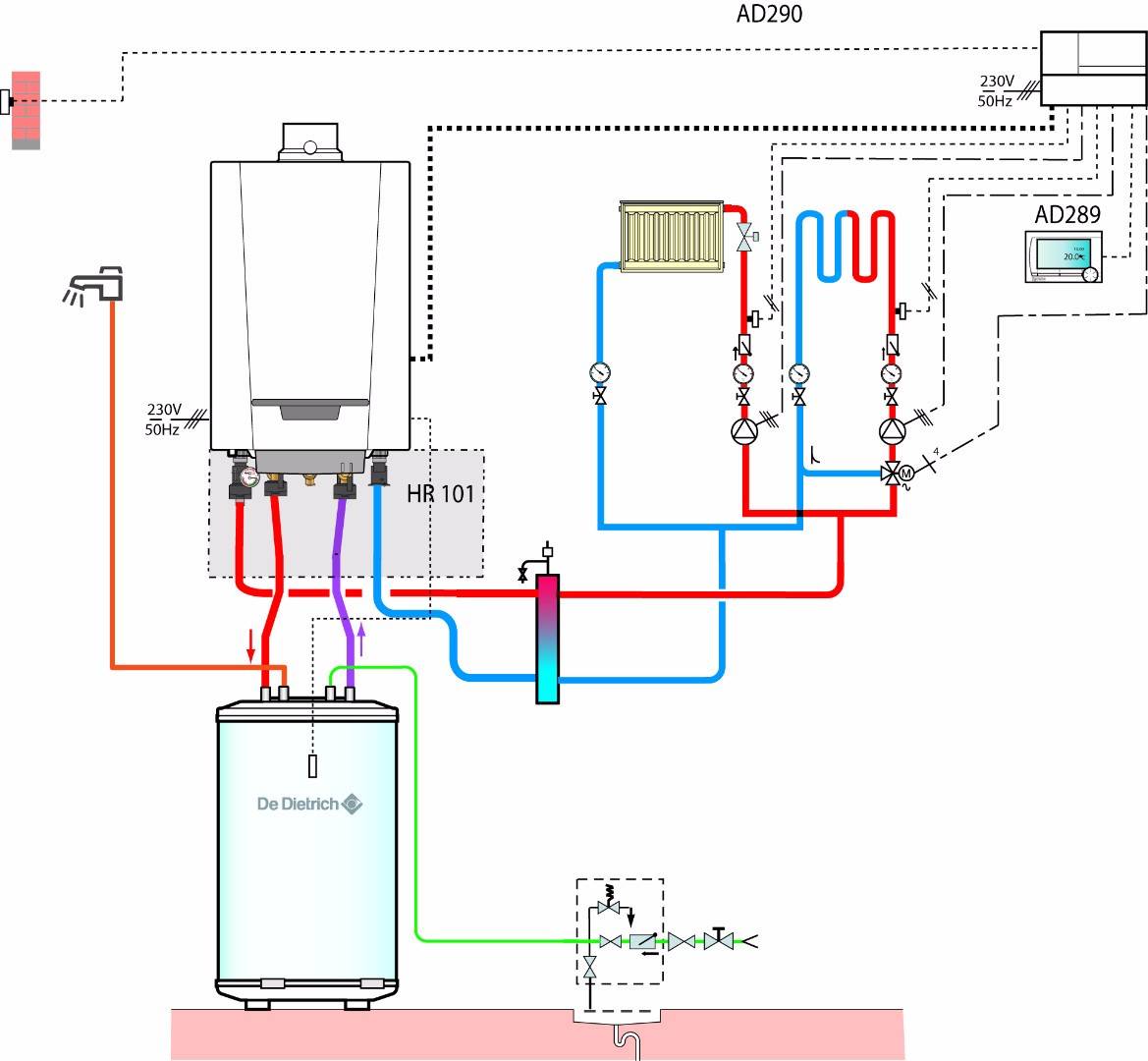

То есть из этой схемы становится понятно, что к газовому котлу двухконтурному, не зависимо от его типа, подключается около пяти разных труб:

1. Магистральный газ.
2. Контур, на который подается разогретый теплоноситель, далее следующий по всем отопительным точкам.
3. Обратка.
4. Водопроводная вода, а точнее – обеспечение входа для нее. Выходная труба, по которой горячая вода идет до распределительного узла и далее направляется по водозаборным точкам, обеспечивающим возможность получения горячей воды для разнообразных нужд.

Что касается выбора теплоносителя, то здесь необходимо рассмотреть рекомендации производителя. Потому что в двухконтурном агрегате допустимо использование разных теплоносителей, но все зависит от типа котла, ведь, например, в чугунном котле антифриз использовать можно, а в других он нежелателен.

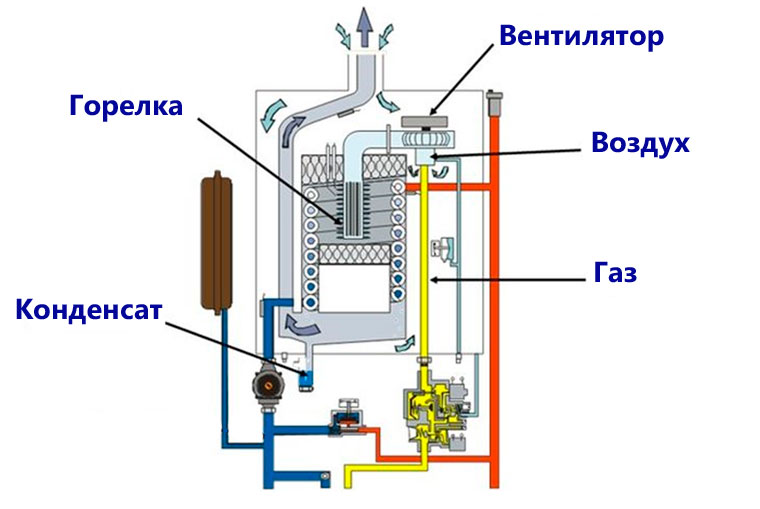

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности .

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.
