Как правильно рассчитать световой поток для помещения

Отличие освещенности от светового потока

При этом многие путают единицы измерения Люмены с Люксами. Запомните, в люксах измеряется именно освещенность.

Как наглядно объяснить их разницу? Представьте себе давление и силу. С помощью всего лишь маленькой иголки и небольшой силы, можно создать высокое удельное давление в отдельно взятой точке.

Также и с помощью слабого светового потока, можно создать высокую освещенность в отдельно взятом участке поверхности.

1 Люкс – это когда 1 Люмен попадает на 1м2 освещаемой площади.

На поверхности этого стола должна быть определенная норма освещенности, чтобы вы могли комфортно работать. Первоисточником для норм освещенности служат требования сводов правил СП 52.13330

Для обычного рабочего места это 350 Люкс. Для места, где производятся точные мелкие работы – 500 Лк.

Данная освещенность будет зависеть от множества параметров. К примеру, от расстояния до источника света.

От посторонних предметов рядом. Если стол находится около белой стены, то и люксов соответственно будет больше, чем от темной. Отражение обязательно скажется на общем итоге.

Любую освещенность можно замерить. Если у вас нет специальных люксометров, воспользуйтесь программами в современных смартфонах.

Правда заранее приготовьтесь к погрешностям. Но для того, чтобы сделать навскидку первоначальный анализ, телефон вполне сгодится.

Семь раз подумай перед просчётом освещения

Зачем нужны подсчёты по свету и что следует знать

Комфортная среда нахождения в доме для человека создаётся искусственным светом от ламп. При недостаточности или излишках ощущения света возникает дополнительное напряжение зрения и раздражение глаз, появляется потребность в очках, снижаются ресурсы с упадком сил, ухудшается самочувствие. Поэтому делается обязательный расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается оптимальный вариант источников света близкий к естественному освещению.

По оформлению и способам распределения необходимого в доме, в помещениях света, везде электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает сложно разобраться с вычислениями общего освещения светодиодными лампами для жилого дома. При расчёте потребуется понимание основных параметров и определений объекта-света.

Основные световые характеристики, единицы измерения

Свет можно измерить и описать, как и многое другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.

Таблица 1. Используемые физические понятия света, обозначения и единицы измерения:

ХарактеристикаОбозначениеЕдиница измерения
Световой потокФЛм люмен
Сила светаIKд кандела, «свеча»
ЯркостьLKд/м² нит (нт)
ОсвещённостьEЛк люкс
Световая температураKКельвин
Световая отдачаHлм/Вт.

Основные параметры светоизлученияИсточник infourok.ru

Люмены потока света – энергия волн от источника, излучаемая по всем направлениям, воспринимаемая как «яркость» по зрительному ощущению. Световые потоки по распределению лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.

Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.

Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо зависит от силы света источника и обратно пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).

Прослеживается при определении величин света их взаимосвязь и качественное различие: что сам светильник ярче при больших люменах, а поверхность освещена больше при достаточно высоких величинах люксов.

Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.

Светотехнические величиныИсточник rusenergetics.ru

Обмен энергией (излучением света) между электрическим источником и внешним помещением (по яркости) – по сути, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно примерно определить световой поток. Более ярким будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют меньшую электрическую мощность светодиодные лампы.

Сравнение по светоотдаче источников:

  1. Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
  2. Галогеновая лампа – от 12 до 15 лм/Вт.
  3. Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
  4. Светодиодные современные светильники – от 100-120 лм/Bт.

Для визуального понимания предмета каждому человеку важно воздействие света и цвета (особенно для художников). Определённое восприятие зрительным нервом конкретного установленного цвета спектра и фиксирует понятие цвета

Цветовая температура (К) обозначает цветность излучения света. Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К.

Цветовая температураИсточник ds04.infourok.ru

Применяют в практике определения цветности белого света:

  • дневного света – более 5000 К,
  • нейтрального – от 3300 до 5000 К,
  • тёплого – менее 3300 К.

Глаз так устроен, что наличие синих оттенков в излучении источника снижает яркость его визуального восприятия.

Что такое световой поток светодиодных и люминесцентных ламп

Световой поток (также сила света) – это мера, которая характеризует количество световой мощности в излучаемом потоке. У него есть отличие от электромагнитного излучения (включая инфракрасный, ультрафиолетовый и видимый свет). От светового электромагнитный поток отличается тем, что световой регулируется для отражения в соответствии с чувствительностью человеческого глаза к различным длинам волн света.

Сила света (или поток света) – частый параметр измерения светодиодов с малым уровнем мощности. Сила света должна измеряться на расстоянии, на котором модель (устройство) можно рассматривать как точечный источник света. Расстояние детектора от испытуемого образца, необходимое для соответствия этому критерию, носит название фотометрического расстояния. Оно зависит от габаритов тестируемого источника света. Минимальный коэффициент, который определяется отношением расстояния до детектора и максимальной протяженности светоизлучающей поверхности, может быть от 5 до 15.

Многие светодиоды имеют довольно большую площадь излучения. Линзы, если таковые имеются, могут очень быстро показать видимое положение излучающего центра. Излучение, измеренное на детекторе, сложно связано с интенсивностью источника.

Данная концепция потеряла свою актуальность относительно физически точного определения силы света. Однако в большей степени, относится к измерению освещенности на фиксированном расстоянии и габаритах самого детектора. Сверхъяркий диод расположен таким образом, что его механическая ось находится прямо на линии с центральной точкой круглого детектора с активной площадью, равной 1 см квадратный, а поверхность детектора должна быть перпендикулярна этой оси.

Бывает, что ни сила света, ни световой поток не дают так называемого «полезного» света для конкретного применения. В этой связи, необходимо нечто компромиссное. Количество частичного светодиодного потока было впервые введено МКО. Сила света включает в себя поток и телесный угол и является отношением этих двух значений. Это означает, что его единицей является кандела. Она составляет произведение люмена на стерадиан. Канделы указывают, насколько яркий свет в данном направлении.

Термин «световой поток» также используется для измерения мощности видимого света ламп, когда свет не направлен. Он относится к видимому свету, который излучается во всех направлениях в данный момент. В свою очередь поток излучения – это общее излучение (ультрафиолетовое, видимое и инфракрасное), распространяемое от света во всех направлениях.

Частичный световой поток светодиодов также включает в себя как поток, так и угол, но выражается как поток в пределах угла, а не как отношение. Таким образом, его единица измерения – люмен с указанным углом (Лм). Как и усредненная сила света светодиодов, она представляет собой меру ближнего поля и аналогичным образом определяется в терминах физической геометрии, а не является фундаментальной единицей. Вот почему термин «светодиод» включен в количество. Это отличает его от фрагментарного потока, который можно рассчитать по гониометрическим измерениям в дальней зоне.

Характеристика распределения силы света светодиодов и источников светодиодного освещения является чисто фотометрической задачей измерения. Она осуществляется при помощи гониометра, который используется вместе со спектрорадиометром или фотометром. Фотометр позволяет проводить очень быстрые измерения, буквально «на лету». Его рекомендуется использовать для сугубо фотометрических измерений. Спектрорадиометры дают явное преимущество в том, что все характеристики (радиометрические, колориметрические и фотометрические) могут определяться с максимальной точностью. Однако, гониоспектрорадиометры имеют более длительное время для измерения. Данные способы измерения потока света также характерны и для люминесцентных.

Когда лампа новая, ее световая мощность максимальна. По мере её использования её производительность и светоотдача снижается. Определение, которое используется для описания снижения светоотдачи, называется стабильностью светового потока.

Амортизация люменов газоразрядных ламп (люминесцентных и газосветных) и светодиодов значительно выше, чем у ламп накаливания или вольфрамовых ламп.

Сила света

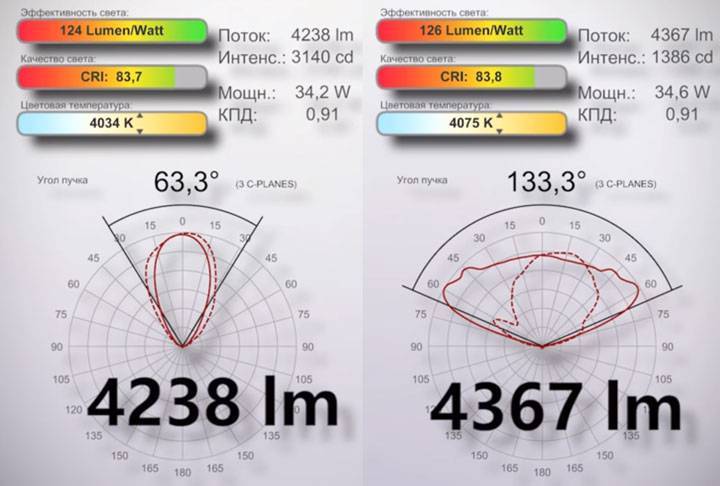

Безусловно, свет от разных источников распространяется не равномерно. Один светильник бьет очень узким пучком света, а другой наоборот максимально широким.

Но если сравнить их паспортные данные, оба они могут иметь одновременно одинаковое количество люмен.

Именно поэтому ориентироваться только на люмены, в корне не правильно.

Например, при покупке светильника через интернет, можно получить вовсе не то освещение, на которое изначально рассчитывали.

Еще раз запомните, световой поток показывает только КОЛИЧЕСТВО света, без учета направления его распространения.

Поэтому здесь еще нужно учитывать и другую характеристику – силу света. Что это такое?

Это величина светового потока разделенного на телесный угол, внутри которого он распространяется.

Проще говоря, если световой поток это количество света, то сила света – это его ”плотность”.

Измеряется сила света в канделах – Кд.

1 кандела – это 1 люмен распространяющийся в пределах конуса с углом в 65 градусов.

Чтобы визуально представить себе силу в 1 канделу, посмотрите опять же на обыкновенную свечу. Именно поэтому определение кандела произошло от латинского слова ”candela” – что в переводе означает свеча.

Кстати, теоретически человеческий глаз может увидеть свет от такого источника на расстоянии почти 50км!

Однако из-за кривизны поверхности земли, данное расстояние фактически сокращается до 5км.

Расчет освещения по удельной мощности

Под удельной мощностью ωпонимается отношение мощности всех источников света в помещении Руст

к освещаемой площадиS:= Pуст / S,

Вт / м2.

Расчет проводят с использованием табл. П-7, П-8, позволяющих учесть влияние на величину многих факторов (Е, h, S, l, z,

типа светильников и др.). Эти таблицы позволяют без сложных вычислений определить необходимую мощность всех лампPуст = S и после размещения светильников на плане и выяснения их числа N определить мощность одной лампыPл = Pуст / N. Следует иметь в виду, что этот метод предназначен для расчета равномерного освещения помещений, без учета затенений. В тех случаях, когда длина помещения значительно превышает его ширину, т. е. А / В > 2,5, то определение табличного значения удельной мощности производят по фиктивной площади, которую вычисляют из условия Sф = 2.В2.

При расчете освещения главных коридоров шириной 1,5 — 2,4 м и высотой 2,5 — 3,0 м при освещенности Е = 75 лк рекомендуется установка светильников 2х40 Вт на каждые 5 — 6 м длины коридора. Для коридоров указанных размеров при освещенности 50 лк рекомендуются к применению светильники 1х40 Вт, установленные через 4 — 5 м. При этом светильники могут размещаться длинной стороной как вдоль, так и поперек коридора. Во втором случае при значительных интервалах между светильниками достигается несколько большая освещенность и создается зрительная иллюзия уменьшения длины коридора.

Для помещений площадью S < 10 м2при их освещении лампами накаливания, светотехнический расчет не проводится. В этом случае мощность лампы светильника принимается по табл. П-9 в соответствии с фиктивной площадью помещения

. Мощность ламп накаливания светильников принимается по табл. П-2.

Результаты расчета сводятся в светотехническую ведомость (таблица 2.5.1.2).

Пример расчета освещения методом удельной мощности

Рассчитать освещение моечной столовой посуды. Размеры помещения: A = 9 м; B = 5 м; H = 3,6 м. Стены и потолок побелены.

Решение

. Площадь помещения менее 50 м2. Расчет ведем по методу удельной мощности.

Помещение сырое с нормируемой освещенностью 200 лк и высотой плоскости нормирования освещенности hраб.п

= 0,8 м. Согласно табл. П-4 принимаем коэффициенты отражения потолкаρп = 50%, стенρс = 30 %, расчетной рабочей поверхностиρр = 10 %. Принимаем к установке светильник ПВЛМ — ДР – 2х40 с глубокой КСС и длиной светильникаl cв = 1,33 м , используя его как потолочный. В этом случае высота подвеса светильника принимаетсяhc = 0,1 м.

Находим h = H — hраб. п — hc

= 3,6 — 0,8 — 0,1 = 2,7 м.

Оптимальное расстояние между рядами светильников с глубокой КСС согласно табл. П-3 L =

1,0. h = 1,0 . 2,7 = 2,7 м.

Ориентируя ряды светильников по длине помещения, определяем количество рядов:

np = B / L =

5 / 2,7 2.

По табл. П-8 (для светильников группы 1, лампа ЛБ40) находим: при освещенности 100 лк удельная мощность должна составлять ωт

= 5,7 Вт/ м2. В нашем случае нормированная ос­вещенность помещения составляетE = 200 лк . Следовательно, нормированное значение удельной мощности

2 . 5,7 = 11,4 Вт / м2.

Расчетное количество светильников

.

К установке примем 8 светильников (nсв.ф

=8), предполагая разместить их попарно в два ряда. При этом действительное значение удельной мощности составит

= 14,2 Вт / м2.

Отклонение действительного значения удельной мощности от нормируемого

,

что недопустимо, так как выходит за верхний допустимый предел (+20%).

Примем n’св.ф

= 6, тогда получим:

Вт/ м2;

,

что оказывается в пределах допустимого (- 10%).

Расчетная длина линии по длине помещения А: Lсв

=nрл lсв = 3 . 1, 33 = 3,99 м. ПосколькуLсв < A, то светильники устанавливаем в линии с разрывами между торцами.

Установленная мощность светильников P = n’св.ф. Pсв

= 6 . 80 = 480 Вт.

Примечания:

1. Если и во втором варианте окажется, что выходит за пределы допустимого, то нужно принять nсв. ф = nсв.р

, расположив один из светильников над рабочим местом, требующим наибольшего освещения.

2. При размещении светильников рядами иногда бывает целесообразно распределять их по рядам в неравном количестве, например, если в помещении установлен лифт .

3. При расчете освещения в помещении аналогичного назначения с аналогичными светильниками, но имеющем значительно меньшую площадь, варьировать изменением количества светильников (по причине их малого числа) не имеет смысла. Фактическое количество светильников принимается равным одному из округленных расчетных значений.

Таблица соотношения мощностей

В таблице указано соотношение мощностей для led лампочек для дома с открытыми диодами, то есть без колбы, которая снижает яркость на 15-20%.

Накаливания, ВтСветодиодная, ВтПоток света, Лм
253250
405400
608650
100141300
150222100

Самое частое заблуждение, это когда считают, что светодиодная на 10 Вт является эквивалентом лампе накаливания на 100 Вт. Но с учетом того, что матовая колба уменьшает яркость на 20% и 1W уходит на нагрев драйвера, то в конечном итоге у нас получается только 7 полезных ватт, которые дадут 700-800 Люмен в среднем. Что совершенно не дотягивает до необходимых 1300 Лм.


Пример матовой колбы

На мощных диодных лампочках используется колба для защиты ваших глаз, особенно детей, потому что слепит как сварка.

Организация освещения в жилых помещениях

С помощью осветительных приборов можно равномерно подсветить всю комнату и разделить ее на отдельные зоны (рабочий стол, кресло для отдыха, зеркало и т. д.). Раньше считалось, что для того, чтобы организовать качественное освещение, нужно знать только количество Ватт на квадратный метр, однако это мнение устаревшее. Чтобы провести правильные расчеты, необходимо определить сколько Лк и Лм нужно на 1м². Учитывая эти важные параметры, вы сможете определиться с количеством лампочек и светильников.

При организации освещения нужно учитывать особенности отдельных жилых помещений:

  1. В прихожей искусственное освещение необходимо, так как здесь обычно нет окон. Для подсветки можно использовать светильники, которые излучают направленный пучок света с широким углом рассеивания.
  2. Гостиная – это наиболее функциональная комната, которая может совмещать зону отдыха, работы, занятий спортом, приема пищи и т. д. Здесь применяется многоуровневая подсветка с применением разных типов приборов: потолочные, настенные, настольные, напольные. Они помогут равномерно осветить помещение и выделить отельные функциональные участки. Для акцентирования внимания на особенностях интерьера применяют светящиеся ленты.
  3. Кухня имеет 2 основных «светящихся» центра – обеденный стол и рабочая поверхность. Потолочный светильник поможет осветить место для приема пищи, а точечные устройства или диодные ленты применяют для подсветки разделочного стола.
  4. Спальня – это место для отдыха и расслабления, поэтому свет в ней должен быть мягким и теплым. За фоновую подсветку выступает небольшая люстра или точечные приборы. Дополнить ее можно светильниками возле кровати или туалетного столика.

В санузлах можно сочетать светильники фонового и местного освещения. Основной прибор устанавливают на потолке или стене, а дополнительные – возле зеркала, умывальника и т. д. Для ванной стоит покупать устройства с высоким уровнем влагозащищенности.

Раньше для освещения квартир чаще применяли лампы с нитью накала, но сейчас они уступают более современным галогенным и люминесцентным устройствам. Однако лидером среди всех источников света являются светодиодные лампочки. Они наиболее долговечные, экономичные, прочные, безопасные, имеют широкий спектральный диапазон и сейчас стоят дешевле, чем раньше.

При выборе светодиодных лампочек отдавайте предпочтение проверенным маркам, так как на рынке появилось много подделок.

Как выбрать устройство для освещения

В первую очередь, необходимо сравнивать мощность. Это позволит выбрать изделие с оптимальным уровнем потребления электроэнергии. При этом, сравнивая, необходимо помнить, что лампочка в 60 Вт будет светить значительно хуже, чем 100-ватная.

Обратите внимание! Как правило, устройства освещения с большим объемом потребления электроэнергии (60, 75, 100 Вт) – это лампочки накаливания, КПД которых значительно ниже, чем светодиодных или люминисцентных. Не менее важным параметром является световой поток, он позволяет узнать, сколько люмен в лампе

Чтобы увязать эти два параметра, существует специальная таблица, демонстрирующая соотношение мощности светодиодной лампы лампе накаливания или люминисцентной

Не менее важным параметром является световой поток, он позволяет узнать, сколько люмен в лампе. Чтобы увязать эти два параметра, существует специальная таблица, демонстрирующая соотношение мощности светодиодной лампы лампе накаливания или люминисцентной.

Таблица соответствия

Анализируя такую таблицу эквивалентности, можно сделать вывод, что люминисцентная светодиодная лампа является самой эффективной. Так, стандартная лампочка накаливания 60 Вт будет освещать так же, как энергосберегающая при потреблении 13-14 Вт или светодиодная мощностью всего в 6 Вт.

Сравнение ламп накаливания и светодиодных не в пользу первых и по срокам службы. Так, лампочка накаливания 40 Вт служит всего 1200 часов (в среднем). В то время, как светодиодная выдерживает 25000 часов или до 20 лет эксплуатации.

Процесс выбора в магазине существенно облегчит таблица мощности энергосберегающих ламп, которая позволяет оценить соответствие светодиодных ламп лампам накаливания. Световой поток люминесцентных ламп существенно выше, чем стандартных, но и стоят они гораздо дороже. Это является их основным недостатком.

Кроме того, следует иметь в виду, что, несмотря на одинаковую мощность светодиодных ламп, яркость их у различных производителей может существенно отличаться, а расчет соответствия мощности и яркости является достаточно трудоемким. Сравнить яркость и мощность лампы накаливания со светодиодным эквивалентом достаточно сложно. Для этого нужны специальные приборы.

Также важно учитывать, что при потребляемой энергии в 1 Вт световой поток энергосберегающего устройства освещения зависит от объема колбы (чем он больше, тем выше количество света). Поэтому при выборе изделия для установки дома следует делать поправку на размер

В последнее время приобретают популярность КЛЛ (компактные люминисцентные изделия), которые имеют изогнутую форму и по этой причине могут помещаться в небольшие комнатные светильники.

Важным отличием лампочек накаливания от светодиодных ламп является то, что первые обеспечивают освещенность равномерно во все стороны, а у вторых – световой поток является направленным. Установка рассеивателя для более равномерного распределения света заберет у источника часть мощности.

На что обращать внимание при выборе

Итак, чтобы сравнить различные виды источников света, можно использовать специальную таблицу. Однако для ее корректного использования необходимо знать, сколько люмен в лампе накаливания, как измерить мощность лампочки (или как рассчитать или узнать этот показатель), а также необходимую отдачу света от источника и так далее. Кроме того, устройства одного типа могут отличаться по яркости, а, значит, требуется ее измерение. Чтобы избежать необходимости периодически рассчитывать, какую лампочку купить, рекомендуется воспользоваться специальным калькулятором, который можно найти в сети Интернет.

Что важно знать при обустройстве светодиодного освещения для дома?

В помещении в качестве светодиодных лампочек чаще всего применяются приборы с цоколем Е 47. Такие светодиоды встречаются в различных моделях, не редко используются в форме шара, груши или свечи.

Дома зачастую устанавливают традиционное освещение с мощностью не менее 100 Ватт, так как они отдают больший световой поток. Если взять соответствие мощности ламп накаливания и светодиодных, можно сказать что альтернативой является, как раз источник с потребляющей мощностью 3, 2 Ватта, то есть светодиод. Поэтому создается экономия финансов до 31 раза.

Выбирая тип освещения для собственного жилья, важно проводить сравнение всех популярных эквивалентов. Например, в лампах накаливания присутствует множество недостатков, начиная от недолгого срока службы до хрупкости материала

Светодиодный эквивалент не содержит в своем составе ртути и не бьется, даже, если упадет на бетонную поверхность. Есть возможность заменить одну традиционную лампу в многоламповом светильнике на несколько LED-лампочек и выиграть в яркости освещения. К тому же свет станет разнонаправленным и равномерным.

Стоимость светодиодного освещения достаточно высокая, однако, она быстро окупается, так как электроэнергии тратится в разы меньше.


Устройство светодиодного светильника

Способы расчёта

Их можно выделить два:

  1. По электрической мощности (в Ваттах).
  2. По световой (в Люменах).

Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.

Считаем в Ваттах

Этот способ рассчитать освещённость помещения самый простой, привычный, но не самый точный. Для его применения необходимы следующие данные:

  • площадь комнаты;
  • требуемая мощность на квадратный метр.

Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м2 — в среднем это 20 Вт — и множим на площадь. Математически это будет выглядеть так: P=S*p, где P — общая мощность, p — номинальная для 1 м2. Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 — именно столько источников света вам понадобится.

Рациональное использование источников освещённости позволит улучшить атмосферу в помещении

Следует отметить, что норма 20 Вт — очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:

  • гостиная — 10–35 Вт;
  • кухня — 12–40 Вт;
  • ванная комната — 10–30 Вт;
  • спальня — 10–20 Вт.

Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.

Считаем в Люменах

Этот способ, с одной стороны, более точный, с другой — менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м2. Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м2 — такая освещённость будет равна 1 Лк.

Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P — общая мощность (теперь в Лм), а E — освещённость 1 м2 в Лк.

Помните об эффективности каждого источника освещения

Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:

  • гостиная — 100–200 Лк;
  • кухня 150–300 Лк;
  • ванная комната — 50–200 Лк;
  • спальня — 100–200 Лк.

Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) — n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:

Тип лампыПотребляемая мощность (Вт)Мощность светового потока (Лм)
Лампа накаливания15

25

40

60

75

100

90

230

430

730

960

1380

Галогенная лампа 12 В20

35

50

75

340

670

1040

1280

Галогенная лампа 220 В100

150

200

300

400

500

1650

2600

3200

5000

6700

9500

Светодиодная лампа2–3

4–5

8–10

10–12

12–15

18–20

25–30

250

400

700

900

1200

1800

2500

Люминесцентная лампа4

6

8

13

15

16

18

36

58

120

240

450

950

950

1250

1350

3350

5200

Подставив данные из таблицы в формулу над ней, вы сможете рассчитать количество источников света при использовании разных типов ламп.

Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы — сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила — можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.

Блиц-советы

  • При проектировании и расчёте освещения стоит всегда закладывать большие параметры, ведь можно выключить часть светильников.
  • При выборе ламп современные тенденции диктуют использовать наиболее энергосберегающие решения. Отличным выбором будет использование светодиодных светильников – они потребляют меньше, при это довольно компактные и яркие.

4. k — коэффициент запаса

Коэффициент запаса (зависит от типа ламп и степени загрязненности помещения) Коэффициент запаса k учитывает запыленность помещения, снижение светового потока ламп в процессе эксплуатации. Значения коэффициента k приведены в таблице.

Таблица №2. Коэффициент запаса для жилых помещений для различных типов ламп

В нашей люстре планируется использование светодиодных ламп, выбираем коэффициент запаса равный 1.

K = 1.

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * 19,25 * * z) / (N * η * n)

Характеристики «правильной лампы» для рабочего стола

Теперь, рассмотрев основную информацию о настольных лампах, имеет смысл в качестве подведения итогов выделить оптимальные характеристики, которыми она должна обладать. Повторимся: главное, что необходимо учитывать, выбирая настольную лампу для рабочего стола — это ее безопасность и функциональность. Поэтому эстетика (тоже, конечно, не сбрасываемая полностью со счетов) в этом случае должна все же уйти на второй план.

Правильно выбранная и установленная лампа станет залогом сохранения хорошего зрения ребенка.

  • Лампа должна иметь прочный и надежный плафон, изготовленный из металла или качественного пластика. Если прибор приобретается для ребенка, то лучше остановить свой выбор на пластике, который способен выдерживать нагрев от используемой лампочки.
  • Оптимальная общая высота прибора — 400÷500 мм. При этом источник света должен находиться на высоте не менее 350 мм от поверхности стола.
  • При наличии на столе монитора, светильник поднимают выше его экрана.
  • Осветительный прибор должен иметь регулируемую стойку, с помощью которой можно поднять или опустить плафон, направить его нужную область стола.
  • Тяжелое основание будет надежно удерживать всю конструкцию в необходимом положении и выбранной для установки зоне. Панель должна иметь матовое покрытие, не отражающее свет лампы.
  • Оптимальный вариант — это светодиодная лампа, она безопасна и надежна в эксплуатации.
  • Свет лампы должен быть спокойным и равномерным, соответствующим цветовой температуре 3600÷3800 К.
  • Оптимальный параметр светового потока — 400÷700 люмен, необходимый уровень освещенности на столе — от 300 до 500 люкс, в зависимости от уровня сложности выполняемых работ. Исходя из этих требования подбирается лампа – обычно показатели светового потока указываются на ее упаковке.
  • Рекомендуемой функцией является регулятор яркости света – диммер.
  • Допустимый коэффициент пульсации ламп настольного прибора — до 5% .
  • Выключатель настольного осветительного прибора должен быть удобен, понятен и безопасен  для ребенка.
  • Чтобы лампа не отбрасывала тени на тетради при выполнении письменных заданий, ее следует располагать для правшей с левой стороны, а для левшей — справа.

Все приведенные выше рекомендации помогут защитить ребенка от переутомления и сохранить его зрение. Однако, необходимо следить и за тем, чтобы при выполнении учеником домашней работы была включена не только настольная лампа, но и верхний свет. Сидеть в темноте, только лишь с освещённой рабочей областью стола – это тоже очень вредно для органов зрения.

Завершим публикацию видеосюжетом, который также поможет родителям выбрать оптимальную модель настольно лампы для ребенка:

Основные выводы

Знать точные определения понятий, используемых при расчетах систем освещения, рядовому потребителю не обязательно. Если необходимо просто заменить выгоревшую лампочку, достаточно помнить, что ватт – это совсем не люмен. Первый определяет мощность, второй – освещенность. При переходе на другой вид источников света вполне можно обойтись без расчетов, если найти таблицу в интернете.

Сейчас при покупке ламп необходимо ориентироваться не на ватты, а на люмены, и помнить, что этот показатель во многом зависит от конструкции источника. Например, люминесцентная лампа вполне способна обеспечивать 2500-2500 лм, причем показатель зависит от особенностей колбы. Чаще всего проблемы создают светодиодные источники, если покупаются некачественные изделия.

При выборе необходимо учитывать так же снижение яркости свечения в процессе эксплуатации. Показатели у разных источников отличаются. Лампа накаливания может терять до 15% потока, люминесцентная – до 30%, светодиодная – до 5-10%. При покупке обязательно учитывается необходимый запас.

Если проводится самостоятельный ремонт с изменением системы освещения, лучше заказать светорасчет. Любая ошибка может обернуться дополнительными затратами. Самостоятельно учесть все нюансы без специального программного обеспечения невозможно. При верном выборе специалиста он поможет выбрать вид ламп, позволяющий сэкономить на электроэнергии. После установки не будет неприятного сюрприза в виде недостаточного уровня освещенности.

Предыдущая
Освещение в квартиреКак правильно рассчитать освещение по площади помещения
Следующая
Освещение в квартиреКак правильно измерить уровень освещенности в помещении и каким он должен быть

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
