Расчет толщины теплоизоляции чердачного и мансардного помещения
Расчет толщины теплоизоляционного слоя производится по СНиП II-3-79 «Строительная теплотехника».
Требуемую толщину утеплителя крыши можно вычислить по формуле:
δут = (R — 0,16 — δ1/λ1- δ2/λ2 — δi/λi)×λут
- δут — толщина утеплителя, м
- δi — расчетная толщина слоя конструкции (утеплителя, обшивки мансарды, кровли и т. д), (м);
- λi – коэффициент теплопроводности материала конструктивного слоя, (Вт/м×°С), (см. таблицы)
- R — нормируемое для данного региона строительства тепловое сопротивление строительной конструкции (стены, покрытия либо перекрытия), (м²×°С/Вт); (см. карту)
- λут — коэффициент теплопроводности теплоизоляционного материала, Вт/(м · °С). λА или λБ принимается к расчету в зависимости от города строительства
Коэффициент теплопроводности материала (λ) способен показать, какое количество тепла (в Вт) проходит через один квадратный метр теплоизоляционного материала толщиной один метр за один час при разнице температур по разные стороны слоя в 1К. Зная коэффициент теплопроводности утеплителя, можно оценить, насколько хорошо (а лучше плохо) элементы конструкции (крыша, стены, окна и т.д.) проводят тепло. Чем ниже у соответствующего материала коэффициент теплопроводности, тем хуже он проводит тепло, а значит, тем лучше его сохраняет
Важно понимать, что коэффициент теплопроводности является технической характеристикой материала, которая не зависит от толщины слоя. Как правило, коэффициент теплопроводности указывается фирмой-изготовителем материала
Расчет очень прост, например, нужно рассчитать толщину утеплителя в скате мансардной крыши. Мансарда обычно подшивается изнутри деревянной вагонкой, затем идет слой пароизоляции и базальтовая вата, как утеплитель. Просто поставляем в формулу толщины слоев каждого материала, их коэффициент теплопроводности, считаем и получаем требуемую толщину утепления.
В принципе, таких расчетов достаточно, чтобы знать какую толщину утеплителя предстоит сделать. К тому же теплоизоляция выпускается фиксированной толщины (5, 10, 15, 20 см), поэтому небольшие погрешности в большую сторону не так критичны.
Если у вас возникли трудности с арифметическими вычислениями, то разработаны программы для корректного вычисления. Можно их скачать:
Теремок. Теплотехнический расчет (RAR 1,6 МB)
Тепло. Теплотехнический расчет (RAR 1,3 МB)
Имейте ввиду, что теплорасчет по СНиП II-3-79 делается для самой холодной пятидневки, т.е. утеплитель рассчитывается на работу в самых жестких условиях, которые будут продолжаться всего пять дней в году и не факт, что в именно этом году. Остальное время его эффективность используется на 30–50%. Увеличивать нормируемое тепловое сопротивление или нет, решать вам.
Расчет количества утеплителя для кровли
Для чего приобретать кровельный утеплитель? Ответ на данный вопрос очевиден — при его помощи можно не только сохранить большое количество тепла, но и уменьшить расход топлива или энергии для отопления дома.
Схема утепления кровли.
Кром того, отсутствие утеплителя в кровельной конструкции может привести к образованию влаги и конденсата, которые в свою очередь приведут к постепенному разрушению крыши и стеканию влаги внутрь помещения.
Какой утеплитель выбрать?
Сегодняшний рынок строительных материалов насыщен различными видами кровельного утеплителя. Каждый домовладелец может выбрать его согласно собственному вкусу и рекомендациям, но при этом следует учитывать основные качества, присущие идеальному утеплителю:
Расчет толщины утеплителя перекрытия.
- высокую паропроницаемость, позволяющую материалу пропускать сквозь себя влагу независимо от его толщины и плотности;
- низкое влагопоглощение, исключающее накопление влаги в теплоизоляционном слое. Качественно изготовленная кровля не допускает протечек и при этом дышит и утепляет помещение, поддерживая в нем нужный уровень влажности;
- маленькую теплопроводность. Чем ниже показатель теплопроводности, тем лучше будет функционировать кровля, тем эффективнее будет утепление. Сегодня производители предлагают теплоизоляционные материалы с теплопроводностью от 0,029 до 0,23 Вт/м;
- прочность, под которой понимается сопротивление, оказываемое материалом при сжатии;
- упругость и эластичность. Заполняя строительные конструкции, теплоизоляционный материал должен сохранять свою форму, не подвергаясь деформированию и не меняя толщины и размера.
Выбирая утепелитель, необходимо также учитывать вид и тип кровли — скатная или плоская, эксплуатируемая или нет, с мансардой или без нее. Каждому типу необходим свой вид утеплителя, где учитываются не только приведенные выше показатели, но и толщина, и размеры, и стоимость.
Способы утепления крыши
Утепление кровли между стропилами минватой с гидроизоляционной мембраной
Как правило, кровлю утепляют двумя методами: между стропилами и над стропилами.
Между стропилами
Вариант возможен, когда высота стропильной ноги достаточна для монтажа теплоизоляционного материала нужной толщины. При этом почти не теряется жилое пространство в помещении, но возможно появление мостиков холода в случае неправильной укладки тепловой изоляции.
Над стропилами
Наиболее результативный вариант утепления кровли с точки зрения теплозащиты требует квалифицированных кровельщиков, дорогих материалов. Утеплитель укладывают прямо на деревянный настил и пленку для пароизоляции, установленные на стропильную систему. Затем монтируют диффузионную пленку, обрешетку, кровельное покрытие. Поскольку поверхность такой крыши перекрывается непрерывным слоем, риск возникновения мостиков холода и образования конденсата исключается.
Какой материал используется для формирования уклонов на плоской кровле?
Для формирования уклонообразующего слоя применяются плиты из каменной ваты ТЕХНОРУФ Н30 КЛИН 1,7%, ТЕХНОРУФ Н ЭКСТРА КЛИН 1,7%, ТЕХНОРУФ Н ОПТИМА КЛИН 1,7%, ТЕХНОРУФ Н ПРОФ КЛИН 1,7% для выполнения уклона к воронкам в ендове кровли и у парапета применяется набор клиновидных плит из каменной ваты ТЕХНОРУФ Н30 КЛИН 4,2%, ТЕХНОРУФ Н ЭКСТРА КЛИН 4,2%, ТЕХНОРУФ Н ОПТИМА КЛИН 4,2%, ТЕХНОРУФ Н ПРОФ КЛИН 4,2% .
С рекомендациями по раскладке клиновидной теплоизоляции из каменной ваты ТЕХНОНИКОЛЬ можно ознакомиться на сайте www.teplo.tn.ru в разделе «Рекламные материал» «Каталог строительных систем. Клиновидная теплоизоляция», или в разделе видео можно посмотреть наглядный 3D ролик! Программа для расчета количества материала находится в разделе «программы расчета».
Выбираем материал.
Утеплителей на рынке очень много, у каждого есть свои минусы и плюсы, эксплуатационные особенности. И для укладки на крыше подойдут далеко не все. Постараемся рассмотреть наиболее важные факторы для каждого типа кровельного утеплителя.
Конечно, определяющее значение здесь будет иметь и цена транспортировки, и стоимость монтажа. Например, иногда хозяева выбирают максимально экономичный материал, но при этом тонкости доставки и монтажа не учитывают. Если они существенно дороже стандартных, то и вся выгода от цены материала будет перекрыта из-за таких дополнительных расходов.
Пенополистирол.
Здесь мы видим строительный материал по достаточно высокой цене. Однако он имеет широкую популярность, неизменно востребован на рынке. И этому есть объяснение:
- Показатели теплопроводности качественного экструдированного пенополистирола отличные: он обеспечивает максимальную эффективность теплоизоляции.
- Весит материал совсем мало, что упрощает транспортировку, а также и сам процесс монтажа.
- Поскольку полистирол настолько эффективен, его достаточно укладывать тонким слоем. Соответственно, расход материала минимальный.
- Для монтажа он очень удобен. Его можно надежно закрепить с минимальными трудозатратами за небольшой промежуток времени.
Все это делает использование пенополистирола очень выгодным и результативным. Он остается одним из наиболее экономичных, несмотря на достаточно высокую стоимость.
Пенополиуретан.

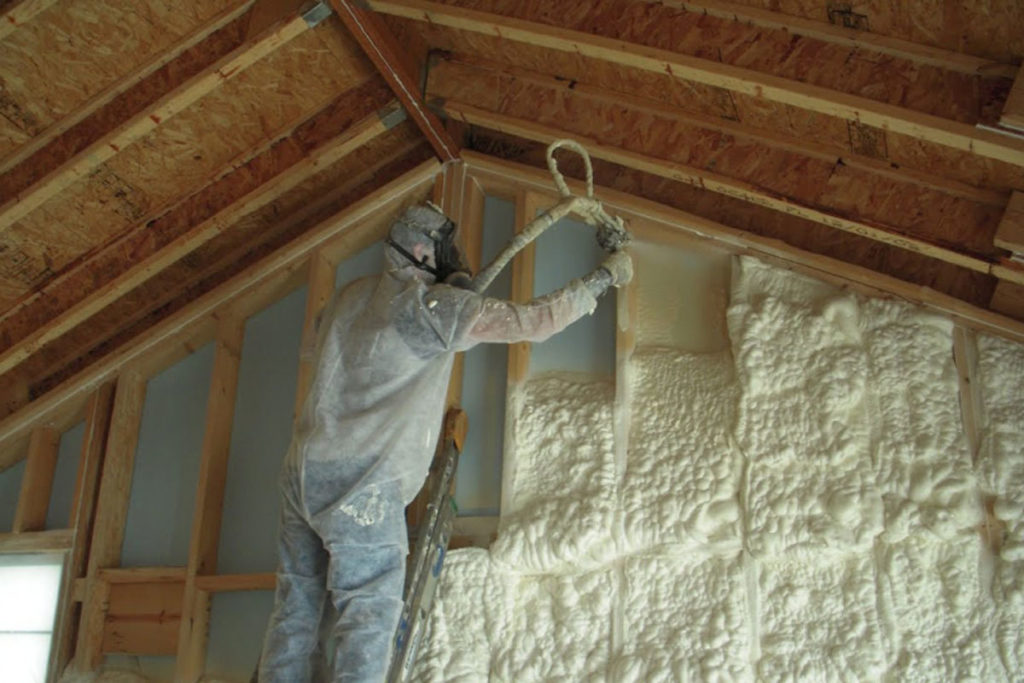

Принцип монтажа пенополиуритана методом напыления.
Данный материал может стать оптимальным вариантом для утепления, но у него есть несколько особенностей
На них следует обратить особое внимание еще до того, как вы начинаете принимать решение о заказе:
- Теплоизоляция из пенополиуретана будет исключительно надежной и эффективной, поскольку у него отличные характеристики по теплопроводности.
- Образование мостика холода предотвращается.
- Главный фактор – метод нанесения. Материал укладывают с помощью напыления.
- Теплоизоляция может быть жесткого и мягкого типа, при этом мягкая актуально только для применения внутри помещений. А вот для наружного использования изоляция жесткая.
- Расход предельно экономичный.
- Только профессионалы, мастера с большим опытом и соответствующим оборудованием, смогут нанести пенополиуретан на крышу.
- Это идеальный вариант для сложных конструкций, поскольку методом напыления можно утеплить практически каждый сантиметр даже в труднодоступных зонах.
Минеральная вата.
Достаточно хорошее бюджетное решение. Минвата пользуется на строительном рынке неизменно высоким спросом. Материал трудно назвать современным, но у него есть свои преимущества. Основное – минеральная вата с легкостью справляется с резкими перепадами температур, выдерживает и экстремально высокие температуры. Такие качества незаменимы, если использовать ее для утепления кровли бани.
К сожалению, процесс монтажа не такой простой. Сначала понадобится подогнать все плиты по размеру, установить соответствующую обрешетку. Потом, в процессе укладки, каждая плита обязательно дополнительно закрепляется для надежного монтажа.
Производитель Роквул
Датский утеплитель роквул для кровли занимает ведущее место на российском рынке продаж. Сегодня действует три направления фирмы, однако мы остановимся лишь на утеплителе для плоской кровли.
Роквул – утеплитель кровельный
Он представляет собой минераловатные плиты из породы базальта. Ареал применения – многослойные конструкции. Задача – теплоизоляция плоских крыш.
Также возможно использовать материал для кровельных стяжек без цемента. Однако не вся продукция этой марки способна эффективно утеплить крышу. Ведь ассортимент представлен универсальными и специальными плитами.
- Роквул Руф Баттс обозначает нижний слой буквой Н, верхний слой буквой В, а универсальный – не имеет буквенного обозначения.
- Роквул Сut-to-fаlls Rоof Slаb и Роквул Undеrlaу Roоf Slаb применяются в виде нижнего слоя в многослойной конструкции.
Совет . В местах отсутствия требуемого уклона крыши, обычно применяется Cut-tо-falls Rоof Slаb.
Все изделия вышеупомянутой фирмы имеют хорошие характеристики и длительность срока службы. Они легко используются при монтаже, благодаря нулевым коэффициентам линейного расширения и усадки.
Технология теплоизоляции скатных крыш
Теплоизоляция односкатной кровли
Итак, как правильно утепляют односкатную крышу:
Как видите, утепления односкатной крыши – процесс не самый сложный, так что провести его своими руками реально даже человеку, далекому от строительной сферы.
Конструкция односкатной крыши с утеплением
Утепление двускатной крыши
Здесь две возможные ситуации:
- Крыша уже покрыта кровельным материалом.
- Еще не покрыта.
Начнем со второго случая, потому что он проще.
Укладка гидроизоляции по стропилам
Если в качестве теплоизоляционного материала выбран пенополиуретан, то все работы изнутри мансарды сводятся к нанесению пены на скатную плоскость кровельной конструкции. Основная задача – равномерность нанесенного материала.
Хотелось обратить внимание, что монтаж эковаты производят по мокрой и сухой технологии. Первая – это когда в материал добавляют воду. В случае утепления скатных кровель используется сухая технология
В случае утепления скатных кровель используется сухая технология.
Засыпка эковаты в пространство между двумя пленками
Натуральные волокна: особенности
К этому виду относится:
Основным достоинством считается соответствие экологическим требованиям. Однако такой материал, чтобы провести утепление крыши, имеет ряд недостатков. Он пропускает кислород, в результате теряется драгоценное тепло. Самым лучшим утеплителем считается джут. Он никогда не гниет, не требует дополнительной химической обработки. Один мешок такого утеплителя оценивается в 300 руб. Такая низкая цена позволила этому материалу стать довольно популярным среди населения.
Таблица характеристик утеплителей для крыши.
К этой группе относятся также утеплители, изготовленные из:
Натуральными теплоизоляционными материалами являются:
Данные теплоизоляторы обязательно обрабатываются специальными противопожарными составами, однако возможность возгорания не исчезает. Размер толщины утеплителя, сделанного из камышита, достигает 10 см. Куб арболита стоит примерно 4500 рублей.
Расчет толщины утеплителя по СНиП
После того, как вы осуществите выбор утеплителя, вам стоит рассчитать количество и то, каких размеров он будет. Это обосновывается тем, что каждый подобный теплоизолятор имеет свои непосредственные характеристики, и толщина даже может отличаться несколькими миллиметрами. Толщину рассчитывать необходимо, отталкиваясь от минимально допустимого сопротивления, а также теплопередачи кровельных конструкций.
Подобные данные зависят от того, в каком регионе располагается дом. Для того, чтобы максимально качественно рассчитать толщину данного утеплителя, необходимо воспользоваться следующей формулой:
А утеп. = (R0 – 0,16)*λут
Каждый показатель имеет свое значение, более подробно:
- А-утеплитель – означает непосредственную искомую толщину данного использованного утеплителя;
- R0 – говорит о сопротивлении теплопередачи в квадратных метрах;
- Λут – значение так называемой теплопроводности.
Если говорить о величине под названием R0, то ее нужно смотреть в специальной таблице
Важно отметить, что показатели могут быть абсолютно разными, ведь на это влияет регион расположения дома. На упаковке данного материала имеется информация о теплопроводности и других его значениях
Данное значение в большинстве случаев в среднем равняется 0,04 Вт/(м*°С).
Приведем несколько примеров потенциальной толщины в самых разных районах России. В качестве примера использована базальтовая вата:
- На территории Москвы или же Санкт-Петербурга толщина подобной ваты должна составлять около 20 см;
- Ижевск или же Омск имеет параметры данной ваты в области 25 сантиметров;
- Города наиболее северного типа, например Воркута, должны иметь толщину утеплителя в размере 30 сантиметров;
- И крайне северные регионы должны иметь толщину утеплителя около 35 сантиметров.
Сравнительные характеристики пенобетона и других строительных материалов
Параметры | Кирпич керамический | Керамический блок | Кирпич силикатный | Газоблок | Пеноблок |
---|---|---|---|---|---|
Размеры, см | 25/12/6,5 | 38/25/24 | 25/12/6,5 | 20/30/60 | 20/30/60 |
Масса стены, кг/м 2 | 1200 — 1800 | 600 — 800 | 1450 — 2000 | 100- 900 | 100 — 900 |
Плотность, кг/м 3 | 1500 — 1750 | 700 — 900 | 1700 — 1950 | 300 — 1200 | 300 — 1200 |
Водопоглощение, % | 12 | 12 — 14 | 16 | 20 | 14 |
Теплопроводность, Вт/М*к | 0,4 — 0,7 | 0,1 — 0,2 | 0,8 — 1,1 | 0,1 — 0,4 | 0,1 — 0,4 |
Морозостойкость, цикл | 25 | 50 | 25 | 35 | 35 |
Предел прочности при сжатии, МПа | 2,5 — 25 | — | 5 — 30 | 0,5 — 25 | 0,25 — 12,5 |
Расход, шт./м 3 | 400 — 500 | 34 — 45 | 400 — 500 | 21 — 27 | 21 — 27 |
Цена, $/м 3 | 63 — 112 | 62 — 90 | 17 — 90 | 60 — 94 | 49 — 68 |
В чем разница между газобетоном или пенобетоном — сравнение преимуществ и недостатков
На что ориентироваться при расчете теплоизоляции?
Вопросом теплоизоляции зданий занимается прикладная наука теплотехника. В соответствии с ее рекомендациями был создан Свод правил СП 50.13330.2012, входящий в СНиП 23-02-2003 и регламентирующий тепловую защиту зданий.
В СНиП 23-01-99 (Строительная климатология) приводятся исходные климатологические данные для местностей и регионов Российской Федерации.
Эти документы служат ориентирами для расчетов необходимой толщины и общего количества теплоизоляционных материалов. Проделав такие расчеты, владелец дома получает необходимую информацию для закупки и начала работ.
От чего зависит толщина утеплителя
Толщина утеплителя для крыши зависит от ряда факторов, которые должны быть учтены еще при этапе проектирования кровли:
- Вид материала и значение его удельной теплопроводности. Понятие удельной теплопроводности подразумевает размер утечки тепла через определенную единицу материала за 1 час, если разница температур под крышей и на улице составляет 1 градус. Нормативное значение в 0,04 Вт/(м*°С) выдерживают все три вышеназванных утеплителя;
- Климатические условия, для определения которых берутся минимальные значения температуры и влажности окружающего воздуха. Чем больше эти значения, тем большей толщины должен быть материал;
- Наличие гидро- и пароизоляционного слоя. Гидроизоляция препятствует попаданию холодного воздуха непосредственно на утеплитель и замещением им теплого, накопленного в материале. Такой особенности лишен пенополистирол, который может использоваться без дополнительной ветрозащиты. Попадание в утеплитель водяных паров при отсутствии пароизоляции также негативно скажется на свойствах материала.
Прочие виды утеплителей для мансардных крыш
Наряду с перечисленными, иногда используются и другие материалы для теплоизоляции мансардных кровель, хотя распространённость их не так велика.
Так, например, в некоторых регионах не утратил своего значения старый метод – утепление войлоком. Кроме того, в последние годы набирают популярность и новые виды эффективных теплоизоляционных материалов, появившихся на строительном рынке сравнительно недавно. Сюда можно отнести, например, эковату и современные стекловолоконные утеплители. Стоит также отметить, что наряду с рассмотренными видами утеплителей нередко применяются их фольгированные разновидности, стоимость которых несколько дороже.
Понятно, что расчет утепления мансарды может иметь определённые особенности в зависимости от вида используемого утеплителя и ряда прочих факторов.
Так, например, ответ на вопрос – какой толщины должен быть утеплитель мансарды – можно в общих чертах сформулировать следующим образом:
- чем больше теплопроводность материала, тем большей должна быть толщина слоя теплоизоляции;
- для местностей с более мягким климатом требуется утеплитель меньшей толщины, для более суровых климатических зон – наоборот;
- большое количество стыковых участков и швов способствует потерям тепла, обусловливая потребность в большей толщине утеплителя.
Правильный выбор материала для теплоизоляции и грамотно произведенные расчеты служат основой для обеспечения температурного комфорта в мансардном помещении, в прямом смысле слова способствуя теплой атмосфере в нем в любое время года.
голоса
Рейтинг статьи
Толщина утеплителя в таблице. Правила расчета
Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которогоопределяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.
Как рассчитать утепление самостоятельно
Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.
Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше
Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя
Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.
Теплопроводность
Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.
Утеплитель для крыши. Утепление скатной кровли
Утеплить крышу с каркасом из стропильных систем можно одним из четырех способов: с укладкой утеплителя между стропилами, на стропила, под стропилами либо комбинированным путем. В большинстве случаев теплоизоляцию выполняют самым простым способом – с укладкой теплоизоляционного материала между стропилами.
Утепление крыши между стропилами
Изоляция при таком способе утепления должна быть сплошной, просветы не допускаются. Это относится и к зонам примыкания к стенам, трубам и окнам, которые встроены в плоскость крыши. Такой подход объясняется тем, что любое место прерывания теплоизоляции ведет к возникновению мостика холода. Также в недостаточно утепленных местах из-за разности температур может возникнуть конденсат, который постепенно разрушит всю конструкцию. Необходимо помнить, что мансарда всегда приносит большие теплопотери, чем остальные этажи, поскольку вся ее поверхность соприкасается с улицей. Поскольку тепло уходит не только через скаты, но и через фронтоны, требуется изолировать весь контур крыши.
Например, к проблеме может привести незаизолированное примыкание к конструкции крыши коленчатой стенки. При утеплении стен мауэрлаты обычно не изолируются. Когда проводится теплоизоляция кровельного ската, она также довольно часто доводится лишь до уровня мауэрлата. Благодаря этому, возникает мощный мостик холода, по которому тепло уходит из помещения. Чтобы избежать подобного негативного явления, нужно завернуть утеплитель скатов мансарды на мауэрлат до того места, куда доходит утепление наружной стены.
Что такое минеральная вата
Минеральная вата – достаточно распространенный материал, который выпускается в нескольких видах. Первая классификация основана на происхождении сырья. Существует три вида минеральной ваты:
- базальтовая;
- стеклянная;
- шлаковая.
Чаще всего применяется материал из базальтового волокна. Помимо этого разделение происходит по форме утеплителя. Он производится двух видов:
- в рулонах;
- жесткие плиты.
Плиты минеральной ваты обладают большей прочностью. При утеплении кровли своими руками закреплять их достаточно просто. Рулонный материал имеет невысокую прочность, но при этом его масса ниже, чем у плит. При уклонах скатной кровли более 30 градусов утеплитель в рулонах не используют. В остальных случаях он станет более дешевой альтернативой плитному утеплителю.
О разновидностях утеплителей
О разновидностях утеплителей
Наиболее распространенным и утеплителями на данный момент являются:
керамзит;
пенополиуретан;
минеральная вата;
пеностекло;
пенопласт;
пенобетон;
целлюлоза .
У каждого из материалов есть свои особенности. Ознакомимся с ними.
Керамзит
Керамзит насыпают на на ружную часть крыши или перекрывающую плиту. Затем материал уплотняется, фиксируется бетонной стяжкой и рубероидом.
Минеральная вата
Этот материал по праву считается одним из лучших, он не горюч и не впитывает влагу. У минеральной ваты отменные термо- и шумоизоляционные параметры, а еще неплохой эксплуатационный срок.
Пеностекло
Пеностекло — это экологически чистый и универсальный, однако, довольно дорогой материал
Для его изготовления вспенивают отходы стекольного производства и углерод. Вспененное стекло долговечно, влагоустойчиво, не подвержено деформации, не горит и длительное время сохраняет термоизоляционны е свойства.
Но один минус у материала все же имеется – плохая адгезия. Чтобы улучшить ее , используйте при монтаже полимерцементный клей.
Пенополистирол
Этот материал монтируется изнутри – плиты пенопласта кладутся одним слоем на предварительно установленную гидроизоляцию, соблюдая максимальную плотность прилегания. Все стыки обрабатываются монтажной пеной, которую покрывают монтажным скотчем.
Толщина слоя материала может колебаться от 3 до 15 см, в зависимости от конкретных условий.
Пенополиуретан
Пожаробезопаснос ть, низкая стоимость, отменные теплоизоляционны е характеристики – вот основные качества пенополиуретана. Его наносят изнутри посредством специальной установки, притом никаких зазоров после этого не остается .
Пенополиуретаном можно утеплять любую крышу.
Целлюлоза
Эковата — целлюлозная вата
Также материал покрывают антисептиками для биологической устойчивости – то есть для защиты от грызунов. Как результат – недорогой, легкий и экологически безопасный материал, обладающий отменными термо — и звукоизоляционны ми свойствами.
Порядок расчета материала для утепления кровли
Утепление крыши играет значительную роль в формировании микроклимата помещения. Оно влияет не только на температурный режим и пожарную безопасность, но и является звукоизоляцией, защитой от грибков и грызунов. Поэтому к выбору и расчету утеплителя необходимо подходить со всей тщательностью.
Утепление крыши влияет не только на температурный режим и пожарную безопасность, но и является звукоизоляцией, защитой от грибков и грызунов.
Чтобы произвести расчет количества необходимого материала для утепления кровли, необходимо определить, с каким типом крыши вам нужно работать и какое помещение хотите защитить от теплопотерь. От этих условий сильно зависит толщина и количество теплоизоляции, а также вид утеплителя, который вы будете использовать.
Конструкция кровли может как предполагать нагрузку на утеплитель (плоская кровля), так и нет (скатная — обычно используется для создания мансард, жилых помещений). Это значит, что для утепления плоской кровли необходим более плотный материал с повышенной жесткостью, в этом случае рекомендуется базальтовый утеплитель плотностью не менее 130 кг/куб.
м, либо, если представлены невысокие требования к пожаробезопасности, пенопласт и пенополистирол плотностью 30-38 кг/куб.м. В случае со скатной кровлей рекомендуется материал с плотностью ниже: базальтовый утеплитель (25-35 кг/куб.м), минеральная вата на основе стекловолокна. (14-16 кг/куб.м).
На заметку: базальтовая вата имеет более высокие химические, тепловые и физические свойства.
Какой толщины должен быть утеплитель для крыши?
Для того, чтобы условия в доме были на самом высоком уровне в холодное время года, необходимо не только позаботиться о непосредственной системе подогрева, но и сделать утечку данного тепла через наружные конструкции минимальной
Важно отметить, что сюда относятся не только стены, а и потолок, и другие подобные элементы
Как показывает практика, большое количество тепла теряется по причине перекрытия между этажами. В данном случае вполне возможно легко решить данную проблему. Все, что требуется, это просто использовать высококачественный материал для изоляции тепла. В таком случае потери тепла будут минимальными, а от этого существенно увеличивается эффективность работы системы отопления в доме. Необходима оптимальная толщина теплоизоляции для крыши.
В случае применения в жилье подкровельного пространства контур в данном помещении должен быть утеплен
Важно отметить, что подобная изоляция должна закладываться не только в конструкцию непосредственной кровли, а и в стены данного помещения. В том же случае, если чердак является нежилым, то необходимость в теплоизоляции его практически полностью отпадает
Роль дополнительного утеплителя в данном случае играет объем воздуха. Но в таком случае необходимо подобрать оптимальную толщину утеплителя для крыши.
Материалы для утепления
Прежде чем приступить к расчету толщины утеплителя, важно определиться с его видом. Главными критериями, по которым выбирается теплоизоляция для мансардной кровли, является:
- Низкий вес для предотвращения большой нагрузки на стропильную систему;
- Свойства, позволяющие не впитывать жидкости;
- Высокая противопожарная безопасность, что особенно актуально при выводе через крышу печной трубы;
- Материал не должен давать усадку при эксплуатации.
Рассмотрим подробнее три наиболее распространенных вида утеплителя для крыши – это стекловата, пенополистирол и каменная вата.
Стекловата является самым экономичным вариантом для теплоизоляции кровли. За последние десятилетия этот материал прошел большой путь развития, приобретя массу полезных характеристик. На данный момент стекловата не подвержена возгоранию, при эксплуатации не выделяет вредные вещества. Материал отличается низкой теплопроводностью и хорошо пропускает водяные пары
При выборе стекловаты важно учитывать ее предназначение: информацию об этом необходимо искать на упаковке.
Каменная или базальтовая вата получается при расплавке и дальнейшей обработке базальтовых горных пород. Данный материал хорошо звуко- и теплоизолирует помещение, отличается стойкостью к температуре до 1 тыс
градусов, он экологически чист и долговечен. Утеплять крыши рекомендуется каменной ватой плотностью 35 кг на куб. м. в виде плит, а не рулонов, так как материал склонен к деформации.
Экструдированный пенополистирол – современный материал, который лучше других удерживает тепло и при этом не впитывает влагу, что делает его долговечным и прочным. Для утепления скатных крыш рекомендуется выбирать пенополистирол плотностью 15 кг на куб. м. Качество данного материала прямым образом отражается на его высокой цене.
В последнее время популярность в качестве утепляющего материала приобретает пенопласт. При хороших теплоудерживающих свойствах, он не отличается надежностью, пожарной безопасностью и экологичностью.
Расчетные формулы
Схема примерной толщины утеплителей.
Когда известно нормативное значение теплопередачи, его нужно увязать с толщиной и свойствами теплоизоляционного материала для крыши. Здесь поможет следующая формула:
R = δ / k
Здесь δ — толщина утеплителя в метрах, k — коэффициент его теплопроводности. Последний выражается в Вт/(м*⁰С) и характеризует способность того или иного материала пропускать через себя тепловую энергию. Зная значение этого параметра, по вышеприведенной формуле можно высчитать, какая требуется толщина теплоизоляционного изделия.
Как пример для вычислений, можно принять в качестве утеплителя для кровли плиты из пенополистирола плотностью 30 кг/м³, коэффициент теплопроводности для этого материала — 0.033 Вт/(м*°С). Дом находится в северном регионе и нормируемая величина сопротивления теплопередаче крыши составляет 5.6 м²*°С/ Вт. Расчет толщины теплоизоляционного слоя производится таким образом:
δ = R x k, δ = 5.6 х 0.033 = 0.1848 м или округленно 185 мм. Так как величина является минимально допустимой согласно нормативной документации, для получения оптимального результата рекомендуется принять толщину изделия больше этого значения ориентировочно на 10%. В данном примере это значение составит 200 мм.
Чтобы утеплить крышу дома, обычно используют самые распространенные материалы:
- плиты пенополистирола;
- минеральная вата на синтетическом связующем в плитах;
- минеральная вата в рулонах;
- различные рулонные мягкие утеплители типа URSA или ISOVER.
В таблице отражены значения теплопроводности для некоторых из этих материалов.
Теплоизоляционный материал | Пенополистирол плотностью 35 кг/м3 | Пенополистирол плотностью 25 кг/м3 | Минвата IZOVOL плотностью 25 кг/м3 | Стекловолокно в рулонах URSA PureOne | Минвата в рулонах KNAUF плотностью 15 кг/м3 |
Коэффициенттеплопроводности,Вт/(м . К) | 0.032 | 0.034 | 0.04 | 0.032 | 0.037 |
Производители либо официальные дилеры строительных теплоизоляционных материалов предлагают изделия разной толщины.
http://ostroymaterialah.ru/youtu.be/oDnN46iOg9M
На тот случай, если потребуется составить энергетический паспорт здания, нужно будет выполнить расчет тепловых потерь через крышу после ее утепления. Большой сложности данные вычисления не представляют, формула следующая:
Q = 1/R х (tв — tн) х А
Расшифровка параметров, участвующих в формуле:
- Q — тепловой поток через ограждающие конструкции кровли, Вт;
- R — значение сопротивления теплопередаче утеплителя, м²*°С / Вт;
- А — площадь кровли, м²;
- tв — температура внутри дома;
- tн — температура наружного воздуха.
При расчетах толщины утеплителя допускается не учитывать сопротивление теплопередачи кровельных материалов, таких как металлочерепица, профилированный настил или шифер. Теплопроводность этих изделий значительна ввиду их малой толщины и свойств материалов, они хорошо выдерживают ветровые и снеговые нагрузки, но тепло практически не удерживают.
Параметры, влияющие на толщину утеплителя
Основными критериями, которые определяют толщину теплоизоляции, являются особенности материала и крыши. Расчеты проводятся на этапе проектирования и учитывают следующее:
- Удельная теплопроводность. Чем она ниже, тем более тонкий теплоизолятор потребуется.
- Климатические условия местности.
- Конструкция кровли и крыши. На многоскатных крышах не используются объемные материалы.
- Вес самого утеплителя. Чем он тяжелее, тем более мощные стропила нужны для его удержания.
Правильный подбор материала уменьшает затраты на отопление и позволяет создать комфортные условия в доме.
