Как разметить внешний контур
Для примера возьмем строительство дома, с размерами 6х8 метров. Сначала размечают самую длинную сторону, затем все оставшиеся. Забивается дополнительный колышек. К нему привязывается шнур. Он должен быть натянут под 90 градусов, относительно первого шнура.
Место пересечения шнуров надежно скрепляют. Полученная точка показывает угол опоры дома. Необходимо вымерять 6 метров и сделать отметку на втором шнуре. Чтобы найти точный угол, вычисления выполняются по теореме Пифагора.

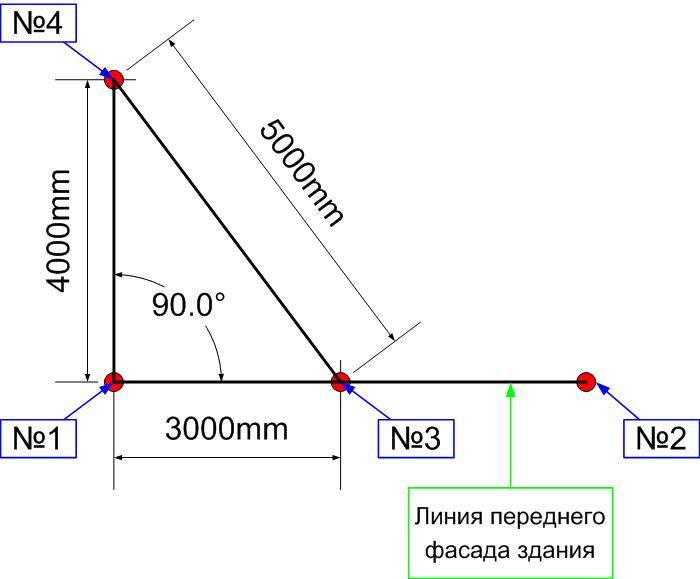

Берется два отрезка, один равный трем метрам, другой четырем. Первый соответствует длине фундамента. Следует от угла отмерить 4 метра и поставить отметку.
Затем померить три метра, и поставить отметку уже на другом шнуре. Затем обе отметки соединяются так, чтобы рулетка показала 5 метров. В случае отклонения от этого размера, нужно сдвигать второй шнур, пока рулетка не покажет требуемое расстояние. Шнуры обязательно нужно выравнивать, иначе разметки для фундамента будут неправильно установлены. Чтоб в дальнейшем очень сильно усугубит процедуру строительства дома.
Если фундамент произвольной конфигурации
Пример фундамента произвольной конфигурации
Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.
Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.
Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.
Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.
При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.
Тонкости разметки при обустройстве свайно-столбчатого фундамента

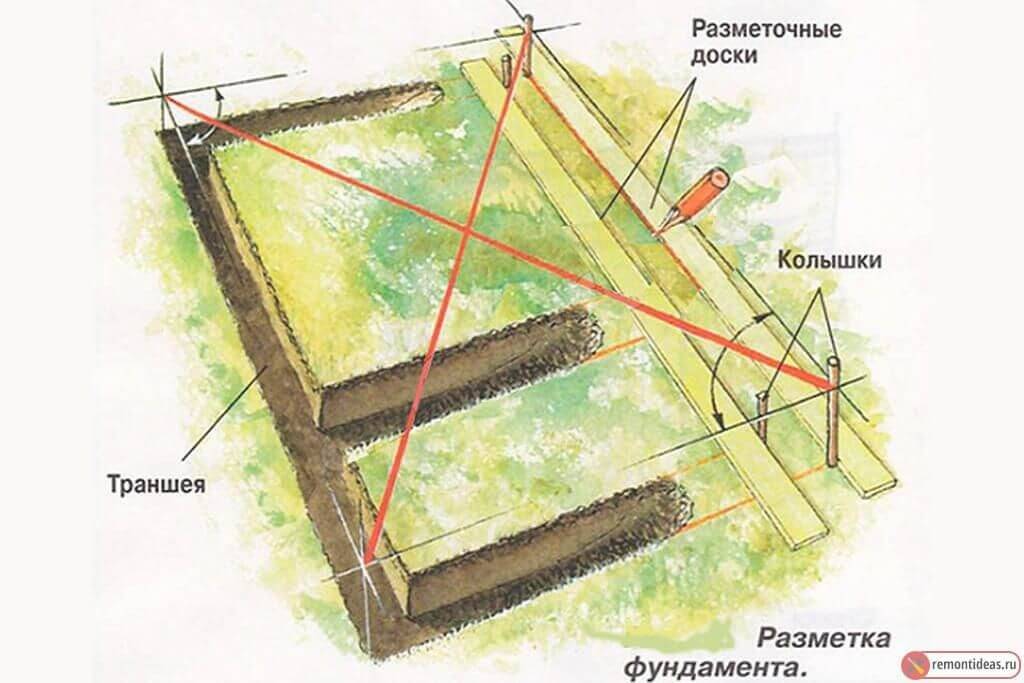

Схема разметки участка под фундамент.
В деле разметки территории под строительство не бывает мелочей и нужно учитывать, что у всех видов фундамента разное строение, а значит, разметка в каждом отдельном случае будет несколько различна, хотя будут и некоторые общие моменты.
Наибольшую проблему для застройщиков представляет проведение разметки для столбчатых фундаментов, так как в данном случае требуется отметить не только места расположения стен по отношению к заборам и другим сооружениям, имеющимся на участке, но и отметить правильное расположение всех свай или столбов, которые будут одерживать дом. Неправильное расположение свай приводит к тому, что меняется центр тяжести, и на одни сваи приходится нагрузка гораздо большая, чем на другие, что со временем приведет к образованию трещин на стенах и проседанию отдельных частей дома.
При любом варианте фундамента разметка начинается с фасадной стены и свайно-столбчатые фундаменты не исключение. Прежде всего, нужно отступить необходимое расстояние от заборов и отмерить внешний контур. Результат фиксируется с помощью кольев и бечевки. Далее нужно оформить внутренний контур
Очень важно, чтобы расстояние между внутренним и внешним контурами составляло не менее 50-ти см, а сами линии контура располагались строго параллельно
После проведения разметки фасадной стены нужно сделать разметку стен, расположенных перпендикулярно фасадной. В данном случае при натягивании внешнего и внутреннего контуров будущего фасада нужно промерять «египетским» прямоугольным треугольником все смежные углы, они должны составлять ровно 90°. При этом в углах получатся квадраты со сторонами 50 см. Далее следует отметить места будущего расположения свай.
В зависимости от конструкции несущие опоры могут располагаться на расстоянии от 1,5 до 2-х метров друг от друга, поэтому внутри имеющейся разметки формируется своеобразная сетка, которая будет отмечать точки расположения свай. Внутренняя сетка формируется также путем фиксации с помощью кольев и бечевки продольных и поперечных линий, на пересечении которых должны получиться квадраты под местами будущего расположения свай или столбов.
https://youtube.com/watch?v=66CDCNNuep8
Разметка внутреннего контура и несущих стен
После завершения разметки наружного контура очертите внутренние границы будущего фундамента.
Рекомендованная толщина основания начинается от 400 мм. Конкретное значение определяется индивидуально с учетом типа грунта и предполагаемой нагрузки на опорную конструкцию.
Отступите от наружной границы фундамента расстояние, равное толщине основания, и наметьте внутреннюю границу конструкции при помощи колышков и веревки.
Если проект дома предусматривает наличие внутренних несущих стен, аналогичным образом выполните и их разметку на строительной площадке.
Проверьте диагонали каждой прямоугольной или квадратной фигуры в соответствии с приводимым ранее руководством.
https://youtube.com/watch?v=GdkkzNBlies
На этом разметка фундамента завершается. В случае обустройства столбчатого основания или какой-либо его разновидности вам останется лишь дополнительно наметить места размещения вертикальных опор. Они устанавливаются в углах строения, а также под его стенами с определенным шагом, устанавливаемым индивидуально для конкретного случая.
Для дополнительного удобства можете увеличить разметку на 50 мм с каждой стороны. Благодаря этому вам будет удобнее выполнять предстоящие земляные работы, т. к. риск потери либо сдвига колышков существенно уменьшится. Для этого отступите упомянутое расстояние от основной разметки и установите обноску, т. е. ряд прутков, соединенных леской. Линии обноски должны быть строго параллельными линиям основной разметки.
Ранее упоминался такой инструмент, как угольник. Его вы также можете изготовить самостоятельно. Для этого достаточно попросту соединить две длинные доски под прямым углом. В качестве шаблона можно использовать угол от плиты OSB либо другого подобного материала фабричного производства.
После завершения всех работ по разметке еще раз тщательно сверьтесь с планом, несколько раз промерьте расстояния между стенами, по необходимости внесите коррективы, а затем окончательно зафиксируйте колышки и приступайте к выполнению земляных работ.
Следуйте приведенному руководству, и с выполнением разметки фундамента не возникнет никаких проблем.
Удачной работы!
Разметка под фундамент своими руками
Андрей
Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент
Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых
Поэтому в этой статье рассмотрим именно их
Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.
Какие инструменты понадобятся?
Производится разметка фундамента своими руками с применением инструментов:
- Рулетки;
- Шнура;
- Гидроуровня и отвеса;
- Помимо этого понадобятся деревянные колышки.
С чего начать разметку?
Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.
«Египетский треугольник». Самый простой метод
Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:
1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.
Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки
Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией
Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.
На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.
Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).
Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
Видео по теме Разметка под фундамент своими руками :
Методы разметки прямоугольного фундамента
Прямоугольная форма фундамента является наиболее простой для строительства. Для его разметки можно использовать следующие способы:
- Метод паутины.
- Золотой треугольник (т. Пиагора).
- Обноска (чаще используется для сложных форм).
Золотой треугольник
Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:
- Вбить колышек в углу главной стены.
- Отмерять по главной стене 4 метра и вбить колышек
- Соединить 2 имеющихся колышка веревкой
- Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
- Соединить 1й и третий колышек веревкой.
- Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
- Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.
Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.
Столбчатый фундамент
Как разметить такой тип фундамента? Речь идет о свайном основании, самого простого типа. Разметка углов фундамента под столбчатый вид выполняется согласно разработанной технологии.
На концах осей устанавливаются опоры. Обычно их изготавливают из круглой трубы. Монтаж опор должен быть сделан строго вертикально. Они устанавливаются согласно разметке под фундамент, сделанной своими руками, в наиболее нагруженных местах, строящегося здания.
Столбы устанавливаются с шагом 1,5–2 м. Между собой они соединяются деревянными балками. Свободное пространство между опорами засыпается щебнем, смешанным с песком. Разметка под дом своими руками делается после строительства обноски.
Высота основы регулирует габарит деталей обноски. Их обычно изготавливают из обыкновенных деревянных досок. Каждая изготовленная пара, устанавливается напротив другой. Ограничение установки выполняет натянутый шнур.
В результате получается прямоугольная фигура с прямыми 90 градусными углами. Расположение столбов должно иметь одинаковый уровень. Контрольные шнуры монтируются по отметкам, местонахождение которых находится строительным гидроуровнем.
Колышки устанавливают в местах, где происходит пересечение шнура. Здесь проводится бурение почвы, для установки опор. После этого снимаются шнуры.
В сделанные углубления вставляются сваи. Яма заливается бетоном. На следующем этапе размечается основная поверхность столбчатого фундамента.
Особенности
Разметка – это первый этап строительства
Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке
Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.
Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.
Инструментарий
После того, как все предварительные задачи проектного плана решены, габариты будущего здания рассчитаны, его положение в пространстве определено, может быть осуществлена разметка под фундамент своими руками. Но прежде надо определиться с перечнем инструментов, которые могут понадобиться. Он достаточно прост и не содержит каких-либо сложных и дорогостоящих приборов. Вот список того, что может понадобиться:
Строительная рулетка
- длинная рулетка (20 м и более);
- строительный уровень;
- гидроуровень;
- доски для сооружения обноски, колышки;
- гвозди, молоток (можно – саморезы, шуруповерт);
- лопата (учитывая наличие помощника, желательно – две);
- веревка (леска, капроновый шпагат);
- маркер/карандаш.
Методы разметки прямоугольного фундамента
Прямоугольная форма фундамента является наиболее простой для строительства. Для его разметки можно использовать следующие способы:
- Метод паутины.
- Золотой треугольник (т. Пиагора).
- Обноска (чаще используется для сложных форм).
Золотой треугольник
Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:
- Вбить колышек в углу главной стены.
- Отмерять по главной стене 4 метра и вбить колышек
- Соединить 2 имеющихся колышка веревкой
- Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
- Соединить 1й и третий колышек веревкой.
- Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
- Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.
Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.
Теорема Пифагора
Теорема основана на утверждении, что у прямоугольного треугольника сумма квадратов длин катетов равна квадрату длины гипотенузы
. В виде формулы записывается это так:
a²+b²=c²
Стороны a и b — катеты, между которыми угол равен ровно 90 градусов. Следовательно, сторона c — гипотенуза. Подставляя в эту формулу две известные величины, мы можем вычислить третью, неизвестную. А следовательно можем размечать прямые углы, а также проверять их.
Теорема Пифагора известна еще под названием «египетский треугольник»
Это треугольник со сторонами 3, 4 и 5, причем совершенно не важно, в каких единицах длинны. Между сторонами 3 и 4 — ровно девяносто градусов
Проверим данное утверждение вышеприведенной формулой: a²+b²=c² = (3×3)+(4×4) = 9+16 = (5×5) = 25 — все сходится!
А теперь применим теорему на практике.
Добиваемся результата
Чтобы получился выведенный фундамент, выполнение работ должно производиться в строгой последовательности:
Определяется исходная точка, для чего в одном из фундаментных углов наносится метка, целью которой является обозначение поверхностного уровня. Впоследствии с применением гидроуровня, находятся остальные точки по оставшимся углам.
За неимением гидроуровня с целью определения точек возможно использование шланга, имеющего свойство сгибаться. Он протягивается от угла в угол, после чего наполняется водой
При этом важно наблюдать за отсутствием пузырьков воздуха внутри шланга. Один конец шланга доводится до отмеченной точки, а расположение другого — меняется, пока вода не достигнет краевого уровня
После этого шланг фиксируется, и делается пометка на опалубной конструкции, которая является второй исходной точкой.
Аналогичным образом находятся и обозначаются метки в оставшихся углах.
Опалубка пропиливается по вертикали. Пропилы делаются в количестве пары штук в каждом углу и располагаются в центре стен фундамента, а их направление должно производиться вниз до достижения заливки.
Взятый шнур протягивается сквозь выпиленные места. Таким образом обозначается фундаментный ноль.
Заранее приготовленный раствор заливается до высоты, отмеченной посредством шнуров, протянутых сквозь пропиленные отверстия.
Все неточности и небольшие отклонения при заливки фундамента выравнивается при укладке цоколя
Способ №2 – две дуги
Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.
В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.
Совет!
Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.
Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.
Разбивка фундамента своими руками
Подготовка участка:
- На вычищенной от деревьев, кустарников, травы и другого мусора площадке определяют 2 точки, которые будут фиксировать самую длинную ось на плане сооружения. В этих точках устанавливают колышки, между которыми протягивают тонкую проволоку или веревку. Точки следует выбирать так, чтобы в пространстве между ними можно было уместить всю переносимую на данный участок ось.
- К колышкам следует вбить дощечки, а в каждую дощечку необходимо не до конца вбить гвоздь. Теперь за данные гвозди требуется закрепить проволоку или веревку. Количество гвоздей, вбитых в дощечку, напрямую зависит от количества линий, которые следует перенести на основание. Например, если с координационной осью не будет совпадать внешняя грань, то ее в этом случае требуется выносить отдельно.
- При разбивке криволинейных оснований вначале выносят основные оси, потом определяют центр кривизны и непосредственно сам центр, куда вбивают колышек. Затем из данного центра выставляют уступ подошвы и криволинейный верх фундамента, стен и цоколя.
- Точно так же необходимо сделать разметки с остальными осями. Потом, используя отвес с грузиком, переносят точки пересечения проволоки или веревки на грунт. Это проводится для обозначения габаритных под будущий дом. Полученная конструкция называется обноской.
Инструкция по разметке прямоугольного фундамента
Способ 1. Правила золотого треугольника (т.Пифагора)
Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).
1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.
2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.
3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.
4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).
5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.
6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.
7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.
8. Больше отметки нам не нужны и их можно убрать.
9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.
10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.
11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.
12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.
13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.
14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.
15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.
16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru
Способ 2. Паутина
Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.
1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.
2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.
3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.
4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.
5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.
6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.
Как выровнять под ноль при бетонировании?
Первый шаг состоит в том, чтобы правильно установить нулевую точку. Для этого из внутренней области опалубки предпочтительно в одном из уголков делается отметка, которая и будет границей выравнивания. Далее используем гидроуровень, чтобы определиться с остальными тремя точками. Если такого инструмента под рукой не имеется, в качестве альтернативы подойдет обыкновенный прозрачный шланг. Чтобы отметить соответствующие границы, последний протягивают от отмеченного участка к противоположным углам, после чего пускают воду. В первичной точке фиксируется нулевой уровень, в процессе балансировки жидкости подбирается вторая точка и ставится пометка в этом месте. Оставшиеся точки находятся по аналогичному принципу, сложностей на этих этапах не возникает:
В готовой опалубке необходимо проделать отверстия для шланга в месте серединного сечения планирующихся стен.
В дырки продевается шнур или бечевка, после чего конструкция фиксируется до появления натяжения.
Измеряется нулевой уровень и заливается бетонный раствор.
Строительным правилом выравнивается смесь, важно равномерно распределить по всем участкам поверхности.
После того как бетонный раствор окончательно затвердел, идеально ровная область фундамента полностью готова для дальнейшего возведения цоколя или вероятного подвала. В этом случае не стоит забывать про регулярную проверку на соответствие горизонтального и вертикального уровней каждого кирпичного ряда или строительного блока.
Способы разметки фундамента без нивелира
Разметка фундамента своими руками может выполняться разными методами, но все они имеют общие черты. Сначала обозначают первый угол, служащий опорой для дальнейших манипуляций. Место для него выбирают с учетом норм, регламентирующих дистанцию между зданием и ограждением, дорогой, другими строениями. Функцию кольев могут выполнять пруты арматуры. Они должны быть достаточно длинными и возвышаться над землей на 0,2 м, будучи забитыми в почву.
Золотой треугольник
В начале выбирается расположение длинной стены. Ее можно сделать параллельной какому-либо объекту (например, ограждению участка) и обозначить границы бечевой и кольями. Затем перпендикулярно ей делают еще одну конфигурацию из тех же элементов. Две линии бечевы должны пересекаться – в этой точке их соединяют скотчем. От нее отсчитывают 3 метра на одной веревке и 4 на другой (обозначающей длинную стену). Делают отметки зажимами или изолентой. При идеально прямом угле расстояние между ними должно быть 5 м. Его можно измерить строительной рулеткой. Если расстояние отличается, вторую бечеву перемещают до достижения соответствия треугольнику Пифагора. Затем от точки пересечения веревок откладывают длины сторон фундамента и делают отметки. Перпендикулярно последним натягивают еще 2 бечевы. На каждой из них откладывают длину параллельной ей стороны фундамента и делают метку. При правильном выполнении операций 2 метки должны совпасть. Проверить корректность работы можно, измерив диагонали.
Построение паутины
При расчете используется теорема Пифагора
Разметка участка под строительство этим способом предполагает нарезание кусков бечевы с рабочими длинами, равными сторонам фундамента и его диагоналям (оставляются также запасы на скрепление). Их соединяют конвертом и скрепляют места стыка. Диагонали в точке пересечения соединять не требуется. Одну из длинных сторон натягивают и фиксируют кольями. Аналогично поступают с короткой. Затем натягивают объединяющую их диагональ. Аналогично поступают с остальными сторонами.
Пересечение кривых
От верхушки опорного угла по его стороне проводят трассировку первой стенки. От места стояния прутика в оба бока отсчитываются одинаковые расстояния и ставятся отметки. Последние будут серединами окружностей с одинаковыми диаметрами. Точка пересечения дужек оказывается местом, откуда перпендикулярный отрезок направляется к верхушке угла.
