Процесс демонтажа
Отключение от системы
После проведения подготовительных работ по перекрытию поступления теплоносителя осуществляется слив воды, оставшейся внутри труб перекрытого участка. Далее можно приступать непосредственно к демонтажу, который осуществляется в следующем порядке:
- В нижней части радиатора в месте подведения труб с помощью крестообразной отвертки полностью вкручиваются 2 заглушки.
- Используя разводной ключ, откручивают крепление, соединяющее подводящую трубу с батареей. Придется приложить определенные усилия, но работу следует проводить аккуратно, чтобы не повредить резьбу.
- Контргайку вначале откручивают вручную примерно наполовину, контролируя рукой выброс воды. Надо обеспечить, чтобы теплоноситель стекал небольшим ручейком, а не хлестал струей во все стороны.
- Под воду устанавливается емкость, и выкручиваются ранее закрученные заглушки.
- Радиатор немного приподнимают с одной стороны, обеспечивая максимальный сток воды из него.
- Батарея снимается с крепежных кронштейнов на стене, для чего она постепенно поднимается вверх и подается на себя.
- Проводится демонтаж всех деталей крепления батареи.
При проведении демонтажных работ следует учитывать следующие важные нюансы:
- Внутри радиатора после перекрытия содержится достаточный объем воды, способный затопить соседей снизу. Работы надо вести аккуратно, не допуская ее разлива по полу.
- Демонтаж батареи целесообразно приурочить к летнему периоду, когда отопление не требуется, чтобы не вызвать беспокойства соседей, а все работы проводить не спеша и тщательно.
- Для исключения повреждения отводов и резьбы рекомендуется перед началом демонтажа под батарею установить деревянный брусок, устраняющий риск ее падения.
Старую отопительную батарею легко снять своими руками
Важно, чтобы отключение системы обеспечил специалист, а сам демонтаж проводился аккуратно, с соблюдением рекомендаций и мер безопасности.
Как разобрать чугунную по секциям
Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.
Порядок разбора чугунной батареи:
- отключить теплоснабжение в квартире;
- разобраться с направлением откручивания пробок: ключ положить на батарею и довести до месторасположения втулки, траекторию необходимо отметить мелом;
- прокрутить ключ для чугунных батарей в ту сторону, в которую идет резьба;
- начать разбирать радиатор с первой секции;
- произвести срыв резьбы сразу на двух никелях;
- соблюдать пространство между секциями, чтобы избежать аварий впоследствии.
Преимущества чугунных батарей
Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.
Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:
- Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
- Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
- Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
- Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
- Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.
При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.
Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями
Чугунная батарея

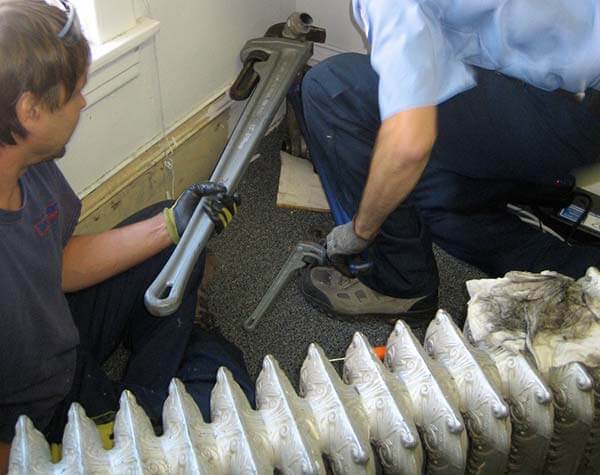

Во многих квартирах старых домов необходимо снять именно чугунную батарею, поэтому первое, что вам придётся сделать – обратиться в ЖЭК или к управляющему домом. Сделать это необходимо потому, что придётся спустить воду из системы отопления, а это может сделать только соответствующий специалист.
После того, как вы договорились о спуске системы в определённый день, необходимо подготовить инструмент. Вам понадобятся:
- трубный ключ номер 3, для того, чтобы открутить контргайки и футорки (специальные гайки, которые соединяют трубу большего диаметра с трубой меньшего);
- труборез или болгарка для обрезки труб;
- ножовка по металлу;
- молоток;
- зубило;
- металлическая щётка для удаления ржавчины;
- паяльная лампа или промышленный фен;
- таз для воды;
- ветошь.
После того, как все инструменты приготовлены, и вода из системы слита, приступаем к демонтажу.
- Следует помнить, что если в системе нет воды, это не означает, что батарея полностью сухая. Именно для этого нам понадобятся таз и ветошь. С их помощью следует убирать остатки воды из радиатора после демонтажа.
- Как правило, старые радиаторы покрыты не одним слоем масляной краски. И не только сами радиаторы, но и весь крепёж. Чтобы убрать краску, воспользуемся паяльной лампой или феном. Нам необходимо обжечь старую краску на всех соединениях.
- После этого металлической щёткой окончательно зачищаем соединения.
- Теперь с помощью трубного ключа отворачиваем все гайки. Именно этот период работы самый грязный, поскольку из радиатора будут выливаться остатки ржавой воды. К этому следует быть готовыми.
- Может получиться так, что даже после обжига старой краски открутить гайки на подводящих трубах не выйдет. Особенно, если радиатор не чистили 10 лет и более. В этом случае придётся воспользоваться труборезом или болгаркой и обрезать подводящие трубы сразу перед радиатором.
- На стене чугунная батарея держится за счёт специальных кронштейнов. Необходимо приподнять её и снять. Если батарея состоит из 3-5 секций, подобную процедуру можно провести и самому. Если секций больше – понадобится помощь: чугунные радиаторы очень тяжёлые.
Установка чугунной батареи
Чтобы работа была проведена качественно и батареи прослужили долгие годы, нужно придерживаться следующей последовательности действий:
- Отопительный контур нужно отключить, и прекратить подачу теплоносителя в квартиру.
- Новый радиатор вешается на кронштейны с проверкой строительным уровнем ее горизонтального и вертикального положения.
- Из отопительного прибора выкручиваются заглушки.
- Если боковая схема подключения применяется к однотрубному контуру, предварительно монтируют и подключают байпас с вентилем. Если отопительная система двухтрубная, используются сгоны с кранами.
Прежде чем приступать к монтажным работам, рекомендуется убедиться в надлежащем качестве сборки секций и отрегулировать каждый ниппель. После этого секции собирают воедино, конструкция подвергается опрессовке для проверки качества соединения. Если течи не выявлены, конструкцию можно подключать непосредственно к контуру.
После подключения всех сегментов отопления нужно убедиться, что работы выполнены качественно. Для этого под давлением в трубы запускается вода. Если отсутствуют течи, непонятные стуки и шумы, радиаторы подключены правильно.
Как разобрать чугунную батарею
Котел работает на полную мощность, но в доме держится низкая температура? Возможно, проблема с радиаторами, которые не могут справиться с нагрузкой. Добиться повышения КПД отопительной системы можно, если понять, как разобрать чугунную батарею, перенести ее или нарастить к имеющейся дополнительные секции. Процесс наращивания теплообменника, в котором ниппель для чугунного радиатора является связующим звеном, достаточно прост, но вместе с тем он требует выполнения ряда требований.
- Наращивание радиаторов
- Подготовка к сборке
- Процесс наращивания
- Установка дополнительных кранов и покраска радиатора
Основные элементы для монтажа радиатора
В большинстве случаев радиаторы продают в собранном виде, для работы прибор необходимо только зафиксировать на стене и подключить к системе отопления. Однако помимо этого потребуется приобрести дополнительные приспособления. К ним относится следующее:
- Проходная пробка для чугунного радиатора в количестве не менее 2 штук. Приспособление имеет отверстия с обеих сторон, в которых нарезана резьба.
- Заглушки, вкручивающиеся в корпус радиатора для предотвращения утечки теплоносителя.
- Краны Маевского для спуска воздуха из отопительного прибора.
- Приспособления для установки радиаторов, это могут быть металлические анкеры или специальные кронштейны.
Количество секций радиатора определяется потребностью в тепловой энергии, поэтому длина прибора отопления наращивается или укорачивается.
Современные специализированные магазины предлагают радиаторы и полный комплект приспособлений для их установки. Это позволяет подобрать элементы одного цвета в соответствии с цветом отопительного прибора. Кроме того в этом случае имеется возможность подобрать максимально совместимые материалы. К примеру, если батарея сделана из чугуна, то и пробки должны быть чугунными. Не рекомендуется использовать пробку для чугунного радиатора на медных приборах отопления.
Разборка радиаторов
Прежде чем начать разборку, необходимо подготовить для выполнения работы инструмент:
- Ключ, чтобы разобрать батареи (размером 5/4 дюйма для радиаторов старого образца и 1 дюйм – для современных).
- Ключ разводной (№2 или №3).
- Кусочек мела.
- Кусок дюймовой трубы длиной от 500 до 1000 мм.
Заранее подготовить место, чтобы разобрать радиатор, ровную площадку или деревянный щит.

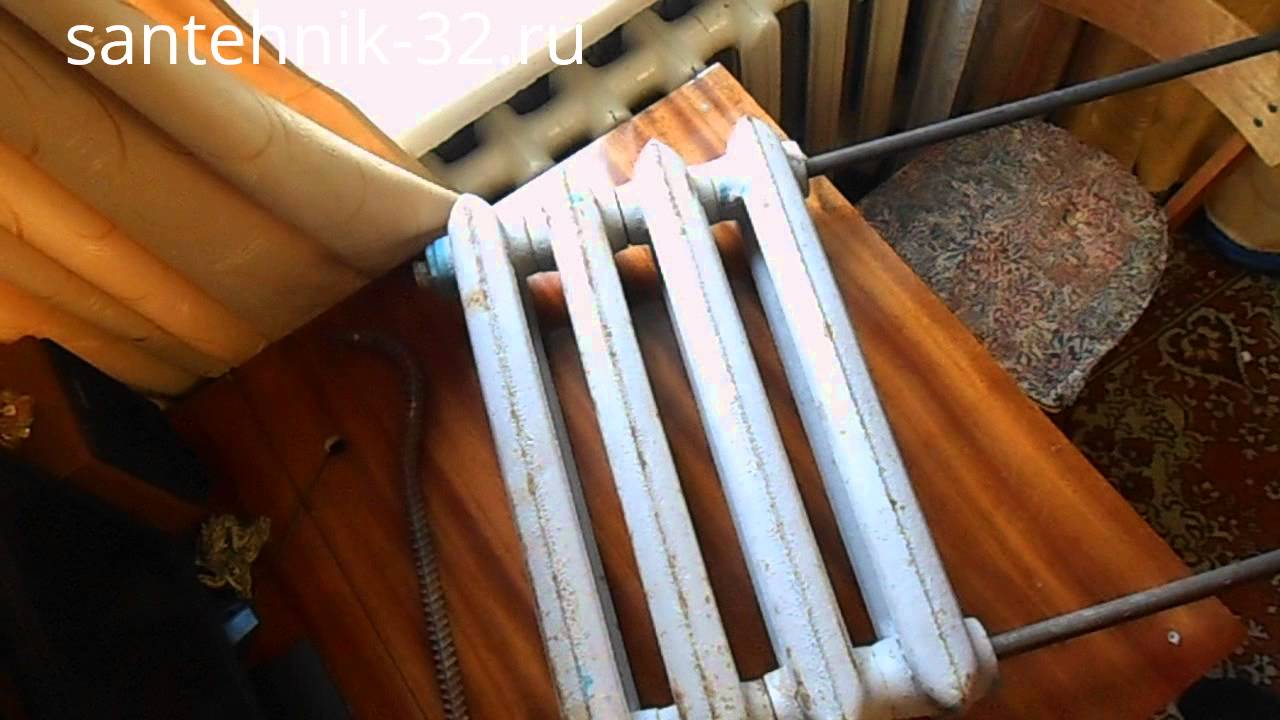

Чтобы разобрать снятый радиатор отопления, кладем его горизонтально на щит. Затем определяем направление резьбы на глухих пробках и их отворачиваем.

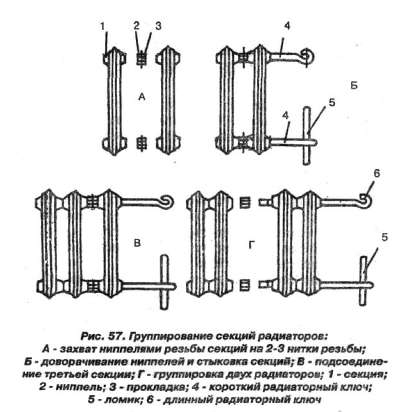

Схема разборки чугунных радиаторов.
Схема разборки чугунных радиаторов.Прежде чем начать раскручивать радиатор, нужно отметить длину ключа до выворачиваемого ниппеля. Для этого его кладем сверху на радиатор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Затем его вставляем в батарею до уровня отметки.
Прежде чем начать вращать ключ, требуется определить направление вращения. Резьба на батарее может быть правая или левая. При вращении ниппеля в одну сторону секции стягиваются между собой, а при вращении в обратную расходятся.
Чтобы определить это направление со стороны, куда вставляется ключ, вворачиваем свободную футорку и по ней определяем направление резьбы.
Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.
Теперь можно раскрутить радиатор, для чего требуется отвернуть секцию. Вначале необходимо сделав примерно пол оборота “сорвать” резьбу с места одного ниппеля, а затем другого, параллельного первому.
Затем начинаем раскручивать чугунную батарею, соблюдая ширину между секциями примерно 5 мм. Ключ попеременно переставляем с одного ниппеля в другой.
Разводить секции шире указанного размера не рекомендуется, так как это может привести к их перекосу и заклиниванию резьбы. При раскручивании батарей в качестве усилителя можно использовать кусок дюймовой трубы.
Аналогично разбираются на секции и другие типы современных радиаторы. Заглушки и футорки на них имеют обозначения указывающие направление резьбы (D-правая, S-левая).
Способы демонтажа
Снятие батареи в сезон отопления происходит после опорожнения стояка. В частном доме это касается хозяина, а в многоэтажке оформляется разрешение управляющей конторы. Услуга платная и проводится в удобное для ЖКХ время. Большинство отопительных приборов снабжаются блокировочными вентилями, теплоноситель перестает поступать на отдельный участок.
Фитинговое подключение
Фитинговые соединения могут быть покрыты краской, поэтому разогреваются паяльной лампой
Резьба сохраняется целой, если межосевой размер от одной подводки до другой у нового прибора аналогичен старой батарее.
Порядок демонтажа:
- Контргайки скручиваются по подводкам с пробками. Если мешает слой краски, соединение прогревается феном или паяльной лампой. Старая подмотка снимается с резьбы.
- Раскручивается пробка радиатора с применением газового ключа под № 3 или 4. Обычно используется правая нарезка при боковом подсоединении.
- Радиатор снимается с держателей.
- На подводке скручиваются радиаторные пробки и контрящие элементы.
С помощью сгонов
Данный способ обычно применяется для чугунных радиаторов
Герметичность обеспечивается за счет использования системы двух гаек. Одна связывает радиатор с трубой, вторая является контргайкой. Откручивается элемент меньшего размера по длине нарезки сгона, затем также поступают с соединительной гайкой. Процесс выполняется на подающей и обратной магистрали.
Радиатор снимается с креплений. Чугунные изделия тяжелые, поэтому нужна помощь, либо радиатор разбивается на отдельные секции. В батарее остается вода, поэтому используются тряпки, чтобы не залить соседей.
Проблема появляется, когда соединения заржавели и стали неподвижными. Помогает паяльная лампа или места стыковки срезаются. Оставшейся длины может не хватить для новой нарезки, поэтому приваривается дополнительный сгон.
Поэтапное описание демонтажных работ
Пару слов о том, когда может понадобиться разборка батареи отопления:
- В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
- При потребности в добавлении дополнительных секций для батареи.
- При необходимости замены отдельной секции или прокладки, давших течь.
Инструкция начинается с подготовки необходимых инструментов:
Шаг №1: подготовка инструментов
Фото ниппельного ключа
Образец газового ключа
Совет: ниппельный ключ с учётом того, что он в хозяйстве нужен очень редко, а цена его не самая низкая, рекомендуется не покупать, а брать в прокат. Это позволит сэкономить семейный бюджет.
Шаг №2: отсоединение батареи
Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.
Совет: рекомендуется перед началом демонтажа застелить пол под батареей плёнкой, тряпками или хотя бы газетами, чтобы избежать попадания на него остатков жидкости, которая может оказаться в контуре даже после слива стояка.
Далее в зависимости от сложности можно выделить три ситуации:
- Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
- Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.
Отсоединение новых стальных труб
- Старые стальные или чугунные трубы . Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.
Порезка старых сгонов с использованием «болгарки»
После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.
Шаг №3: разборка радиатора

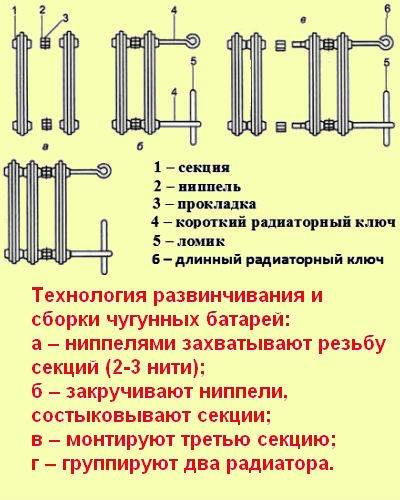

Схема отсоединения секций батареи
Отрезок трубы или ломик
Батарея может быть чугунной, алюминиевой или биметаллической.
Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:
- Как разобрать чугунный радиатор отопления собственными силами:
Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым. Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика
Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней. Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило. Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель. Процедуру повторяем до тех пор, пока резьба не поддастся
Если же всё равно ничего не выйдет, то придётся резать автогеном.
Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

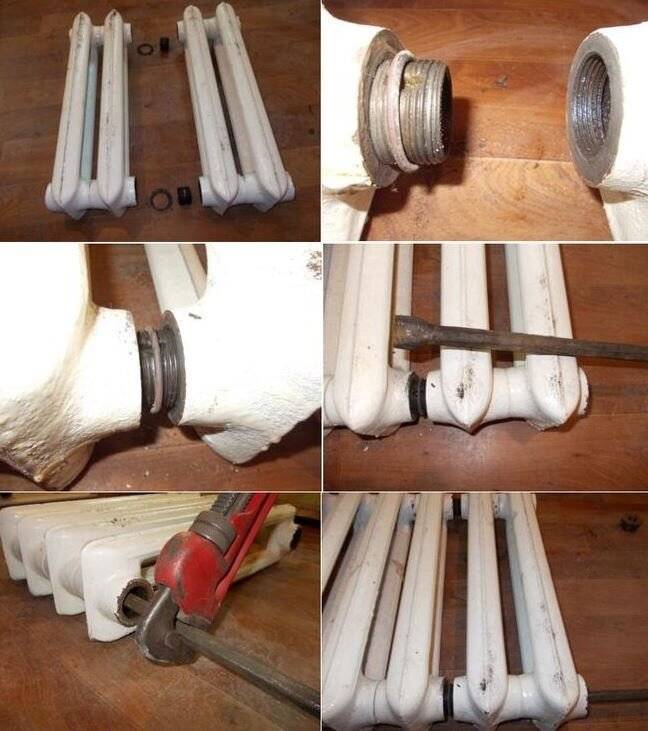

Разобранная старая чугунная батарея отопления
- Давайте выясним, как разобрать биметаллический радиатор или алюминиевый? Процедура практически аналогична вышеописанной, но имеет несколько отличий:
- Используется ниппельный ключ меньших размеров.
- Не требуются столь большие усилия при откручивании ниппелей.
- Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
- Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.
Разборка алюминиевой батареи
После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.
Демонтаж чугунной батареи
Чаще всего сейчас встречается замена батарей монтажного вида еще советского производства. Однако многие предпочитают на смену им также ставить чугунные батареи отопления МС140. В этом нет ничего удивительного, поскольку чугунные батареи обладают немалым количеством положительных факторов, таких как высокая устойчивость к появлению коррозии, а также продолжительный срок службы, который может растянуться и на полвека, если за радиаторами следить и ухаживать. (См. также: Как разобрать батарею отопления )
Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.
Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.
Снять чугунную батарею отопления не просто, как и не просто ее поставить, в связи с ее немалым весом. Помимо этого проблем доставляет и внутренний объем радиатора, который отличается наибольшими показателями. Такие батареи очень долго прогреваются, это связано с немалой толщиной стенок. Именно поэтому многие предпочитают выбирать батареи отопления Rifar, если желают приобрести отечественные. (См. также: Как регулировать батареи отопления )
Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:
- Отсоединение отопителя от системы;
- Снятие отопителя с крепежа;
- Разборка отопителя и прочистка.
Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:
Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.
Обратный процесс гораздо сложнее – это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы – это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.
Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.
Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.
Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на dom@otopimdom.ru
Как вам статья?
Мне нравитсяНе нравится
Разборка старых батарей
Ключ потребуется для сборки и разборки чугунной батареи.
Чтобы выполнить разборку старых чугунных батарей, так как резьба в них прикипает, их необходимо в месте расположения ниппеля разогревать автогеном или паяльной лампой. Разогрев делается круговыми движениями в месте нахождения ниппеля, последовательно прогревая параллельные стыки батареи.
После разогрева стыков, пока они горячие, внутрь вставляется радиаторный ключ и делается примерно пол оборота, затем ключ быстро переставляется в другой ниппель.
Таким же образом выворачиваются из чугунных батарей прикипевшие пробки и футорки.
Иногда невозможно вывернуть ниппель, из-за того, что его выступы под ключ полностью съела коррозия. В таком случае секции в местах стыков разрезаются ножовкой по металлу или болгаркой. Затем из секций выворачиваются методом разогрева разрезанные ниппеля. После чего щеткой по металлу зачищается резьба.
Если старый радиатор отопления невозможно раскрутить вышеперечисленными способами, то остается одно — при помощи кувалды разбить часть секций. Для этого батарею кладут горизонтально на пол, и по средней части секций наносят удары кувалдой до тех пор, пока не отколется сквозной кусок секции. Затем батарею переворачивают на другую сторону и разбивают другую половину секции.
После чего чугунный радиатор устанавливают в вертикальное положение и наносят удары по оставшимся кускам секций, затем их раскручивают. Однако при выполнении этой операции радиатор отопления теряет герметичность на других стыках. И можно потерять половину батареи.
Демонтаж и разборка чугунных радиаторов достаточно нелегкий процесс, но иногда он необходим, поэтому весьма полезно знать, как правильно выполняется эта операция.
Способы крепления и количество элементов
Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:
- Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
- Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
- Фиксаторы из стали, расположенные на полосе из того же металла.
- Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
- Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.
Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.
- Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.
Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.
Отключение подачи теплоносителя
Перейдем к практике.
Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?
Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.
Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.
Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

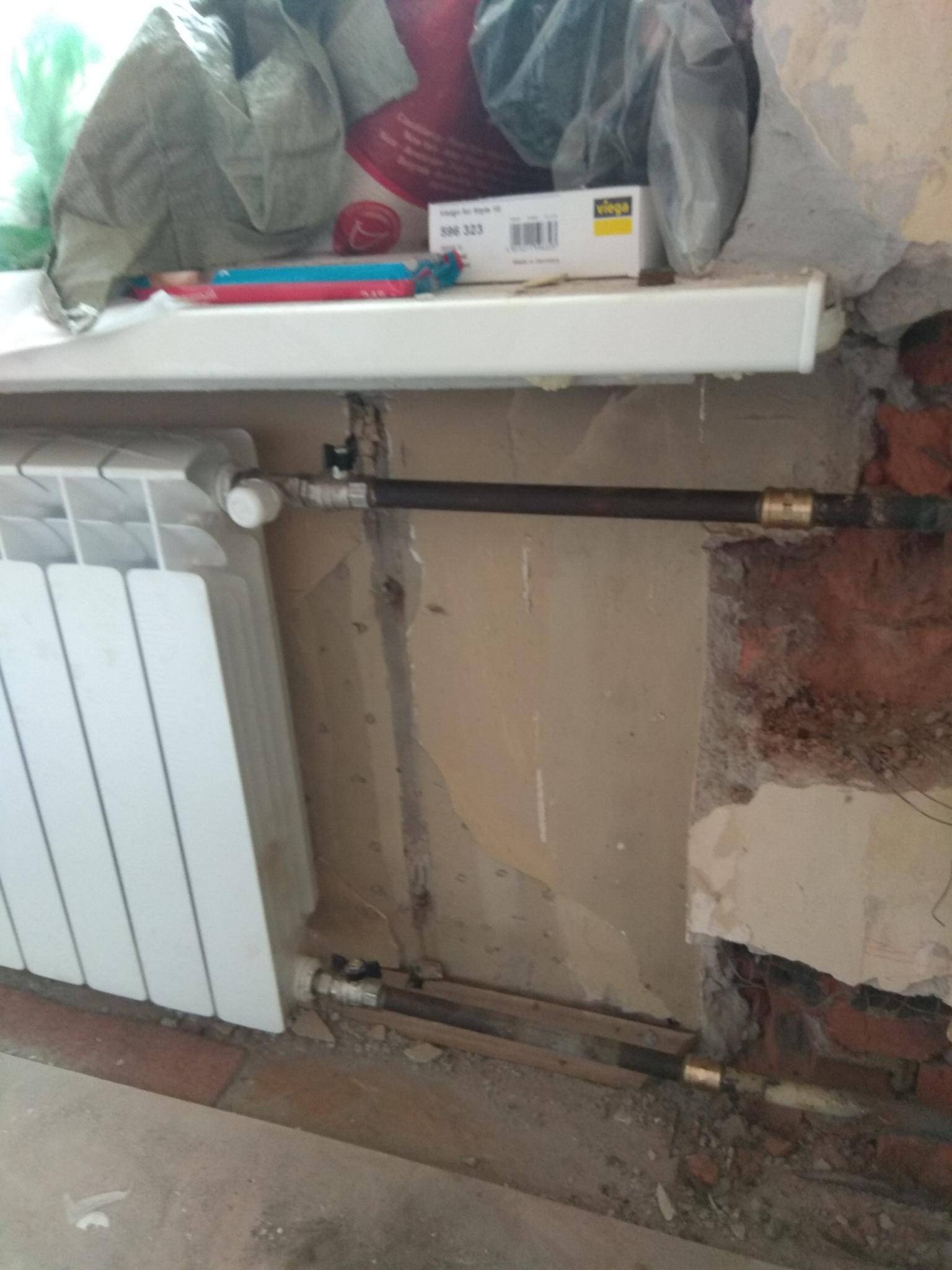

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.
Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.
В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:
Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;
Пара схем отопления с верхним розливом.
В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.
Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.
Нижний розлив: по периметру дома проложены и обратка, и подача.
Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.
Верхний розлив
В случае верхнего розлива порядок действий по отключению будет таким:
- Перекройте вентиль на чердаке. Заглушку не выкручивайте;
Отвод стояка от розлива подачи на чердаке выглядит примерно так.
- Перекройте вентиль в подвале;
Стояк и розлив обратки в подвале.
- Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
- Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.
Нижний розлив
Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:
- Перекройте свой стояк и два соседних с ним;
- Выверните заглушку на один-два оборота;
Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.
- Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
- Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
- Выверните заглушки на своем и связанном с ним стояках.
Установка крана Маевского
Появление этого незаменимого сегодня устройства было вызвано необходимостью. В начале XX века в отопительных системах использовались обычные водопроводные краны, что позволяло жильцам многоквартирных домов сливать горячую воду для своих нужд: стирки, купания, уборки и другого. Естественно, что это влияло на качество работы отопительной системы, поэтому, когда в 30-х годах изобретатель Маевский предложил свою конструкцию крана для обогревательных систем, ее внедрили повсеместно.
Запорный кран должен располагаться либо непосредственно на батарее, либо на высшей точке трубы контура. Если монтаж проводится в действующей системе, то нужно подождать окончания сезона и слить всю воду из нее. В том случае, когда кран Маевского устанавливается на батарее, то его место – это верхнее отверстие, противоположное подающей трубе. Из него вынимается заглушка, а вместо нее ставится запорный кран.
Подобный монтаж проводится независимо от того, чугунные радиаторы с нижним подключением или верхним. Как правило, кран Маевского идет в комплекте с другими деталями, необходимыми для установки устройства. Если по какой-то причине его нет, следует подобрать такой, чтобы у чугунных батарей резьба совпала с диаметром резьбы запорного устройства.
Проводя подобную работу, необходимо заранее подготовить силиконовые или резиновые прокладки, которые обеспечат необходимую герметизацию конструкции.
Установка чугунных радиаторов отопления, особенно нового образца – это возможность за небольшие деньги улучшить качество обогрева жилья и обеспечить помещениям стильное украшение интерьера. Хотя весят они меньше старых моделей, самостоятельно монтировать их будет немного сложно, но при наличии еще одной пары рук с этой работой справится даже новичок.
Как собрать алюминиевый радиатор
Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.
Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель
Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием
Так алюминиевый радиатор выглядит в разрезе
Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.
Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.
Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.
Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху
Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.
Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.
