Виды резиновой крошки
Чтобы выделить нужные свойства материала, резиновую крошку делят в зависимости от размеров гранул на несколько видов:
- Мелкий резиновый порошок . Он имеет мелкие гранулы до 1-го мм в диаметре. Такой материал, называемый пылью или мукой, применяется в гидрофобных, битумных смесях. Кроме этого, его используют как добавку при изготовлении различных резинотехнических изделий.
Средняя фракция . Диаметр ее гранул 1-3 мм. Используется такая резиновая крошка для спортивных площадок. Из нее создаются прочные финишные покрытия.
Крупная фракция . Ее размер 3-5 мм, а применяют такой материал при изготовлении упругих подложек под разные покрытия.
Самая крупная фракция . Гранулы более 5-ти мм используют как наполнитель в спортивных снарядах, прыжковых ямах и так далее.
Однако при выборе резиновой крошки важен не только размер ее гранул, но и их форма, зависящая от режущих элементов измельчителя:
- Игольчатая . Такая стружка получается при измельчении сырья на специальных валках. Она имеет длину примерно 5-10 мм и толщину – не более 3-х мм. Плитка из стружки очень прочна, поскольку ее иглы отлично склеиваются между собой.
- Кубическая . Резиновая крошка из шин такой формы получается на двухвалковом шредере. Она имеет два вида фракций с размерами 1-3 мм и 3-5 мм. Такая резиновая крошка обладает отличными звукоизоляционными и шумопоглощающими свойствами.
- Произвольная или рваная . Ее можно получить на различных измельчителях. Этот материал самый дешевый, по сравнению с двумя предыдущими, но его свойства остаются прежними. Используют крошку произвольной формы при изготовлении дорожных бесшовных покрытий и плитки.

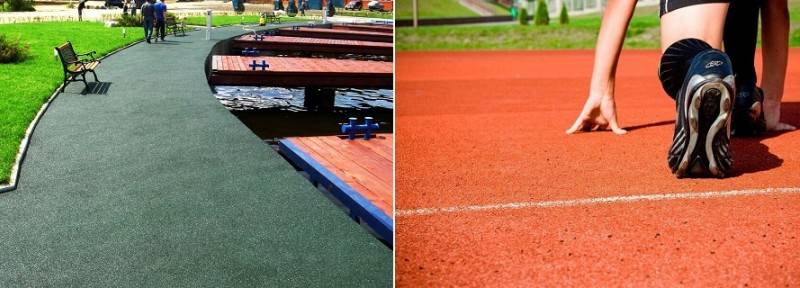

Плитка из резиновой крошки
Резиновая плитка представляет собой отдельные фрагменты. Чаще всего это квадраты со стороной от 50о мм. Есть с ровными краями, есть со сформированными вырезами/замками. Толщина материала может быть от 20 мм до 50 мм. При толщине плитки 20-30 мм покрытие получается жестким, с низкой амортизирующей способностью. Если вы хотите, чтобы резиновое покрытие для детских площадок при падении давало пружинящий эффект, нужны плиты от 35 мм до 50 мм толщиной.
Чем меньше размер гранул, тем более однородное, но и более жесткое покрытие
Какую лучше выбрать
С точки зрения надежности, более привлекают варианты с замками. Но в любом случае, укладывается все на ограниченную бордюрами (поребриками) площадку, плитки кладутся вплотную — даже при желании вынуть один фрагмент с гладкими краями очень сложно. Так что на этот счет можно не беспокоиться, а укладка ровных плиток проще.
Лучше озаботиться качеством плитки. Она производится из прессованной резиновой крошки. Цветная, обычно, делается многослойной. Внизу — более дешевая черная крошка, вверху — слой цветной. В любом случае ее лучше пощупать и помять. В прямом смысле. Понятно, что плиту толщиной 35 мм и более согнуть в бублик не удастся, но какая-то эластичность должна присутствовать. Повыгибав ее в разные стороны, вы не должны видеть изменений. Ни на лицевой части, ни на изнанке, не должно появляться никаких трещин или заломов. Кромки и края не должны осыпаться. Они должны быть прочными, не поддаваться механическим воздействиям.
Плитка из резиновой крошки для детских площадок
В плитке с ровными краями, некоторые производители делают фаски — это такой небольшой скос по краю плитки. Возможно, так сама плитка смотрится лучше. Но резиновое покрытие для детской площадки лучше иметь абсолютно ровное. Чтобы в эти канавки ничего не заливалось и не засыпалось. Убирать так точно будет проще. В общем, вам выбирать, но ровная поверхность кажется более предпочтительной именно с точки зрения практичности.
Особенности укладки
Укладывают плитку из резиновой крошки на ровное основание. Это может быть бетон, сухая стяжка, асфальт. Есть специальный вид для укладки на утрамбованную гравийную подсыпку, поверх которой уложен и выровнен слой песка. Специальная плитка отличается большей толщиной, наличием слоя более плотной подложки. Сама технология укладки аналогична порядку укладки тротуарной плитки — выровнять песок в уровень, выложить плитку, осадить резиновой киянкой. Чтобы покрытие было более стабильным и швы не поднимались, в торцы плитки вгоняются стяжки (в уже уложенную плитку, затем на нее насаживается следующая).

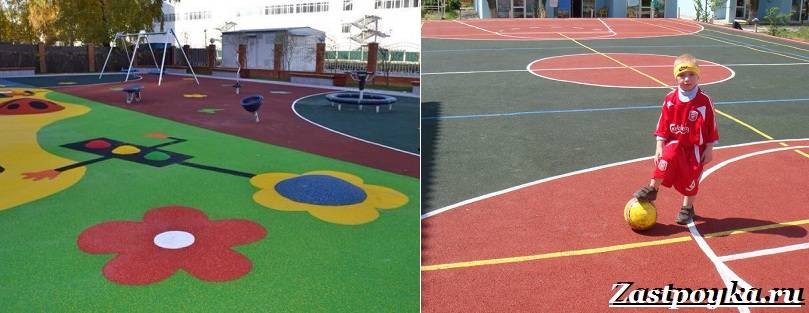

Резиновое покрытие для детских площадок: укладка плитки из резиновой крошки на песчаное основание похожа на укладку тротуарной плитки
Есть другая технология, которая позволяет получить почти монолитное покрытие из резиновой плитки. При укладке торец промазываем полиуретановым клеем, стыкуем плотно с уложенным ранее рядом. Место стыка фиксируем несколькими скобами из строительного степлера (скоба стальная длиной 10 мм). На каждый шов 3-4 скобы. При укладке первого ряда промазываем только правый или только левый торец, во втором и всех последующих — два примыкающих. После того как высохнет клей (порядка 24 часов, но надо смотреть на упаковке), скобы достаем канцелярским антистеплером (он же расшиватель, раскрепитель, скобоизвлекатель, дракон) или поддевая отверткой. В результате получим практически монолитное резиновое покрытие для детских площадок.
Также резиновое покрытие для детских площадок в виде плитки можно класть на бетонную стяжку. В этом случае обязательно нужен полиуретановый клей. Расход — 1-2 кг на квадратный метр.
При укладке на бетон используют клей
Сначала стяжка очищается, высушивается, потом покрывается слоем грунтовки (60% клея + 40% уайт-спирита). Ждать пока грунтовка высохнет или впитается нет необходимости, так что можно грунтовать небольшими кусками — чтобы удобнее было работать. Затем каждую плитку промазывают клеем, укладывают на основание и хорошо прижимают. Для качественного приклеивания, каждые уложенные 1-2 квадратных метра прокатывают тяжелым (не менее 20 кг) валиком.
В обоих случаях, укладывая резиновое покрытие для детской площадки, старайтесь не выпачкать клеем лицевую поверхность. Он не оттирается. След все равно остается. Да, это не так заметно после пары недель, но все равно портит настроение.
Оборудование своими руками — DRIVE2
Доброе время суток Всем, Решил написать про то как мы с отцом делали оборудование для извлечения проволки из б/у шин. Так как на Drive только 3дня как за регился не все фото сейчас ссобой (на вахте) через 4дня вахта закончится, выгружу другие фото по оборудованию для переработке пластика.
на 1) фото проволка из посадочного кольца, 2)шины собраные по городу за месяц. 3)финальная часть, осталось прикрутить панельку с пускателем.(тольлко собрал)
насос обычный НШ и Распределитель Р-80, маслобак (газовый балон на 40литров), целиндр от сельхоз техники.
в процессе выдергивания проволки заметил что проволка из колес Белшина и КАМАшина ОМСКшина овальная и зачастую рвется не выйдя и на половину. проволка же из Бриджстоуна, Мешлен, Гудрич, зачастую квадратная как в дворниках ввиде пружинки. из китайских практически не возможно выдернуть проволку по причине усиленной бортовой оплетке.

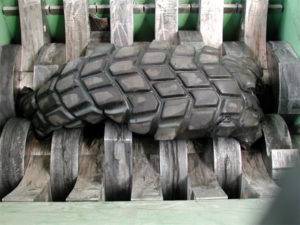

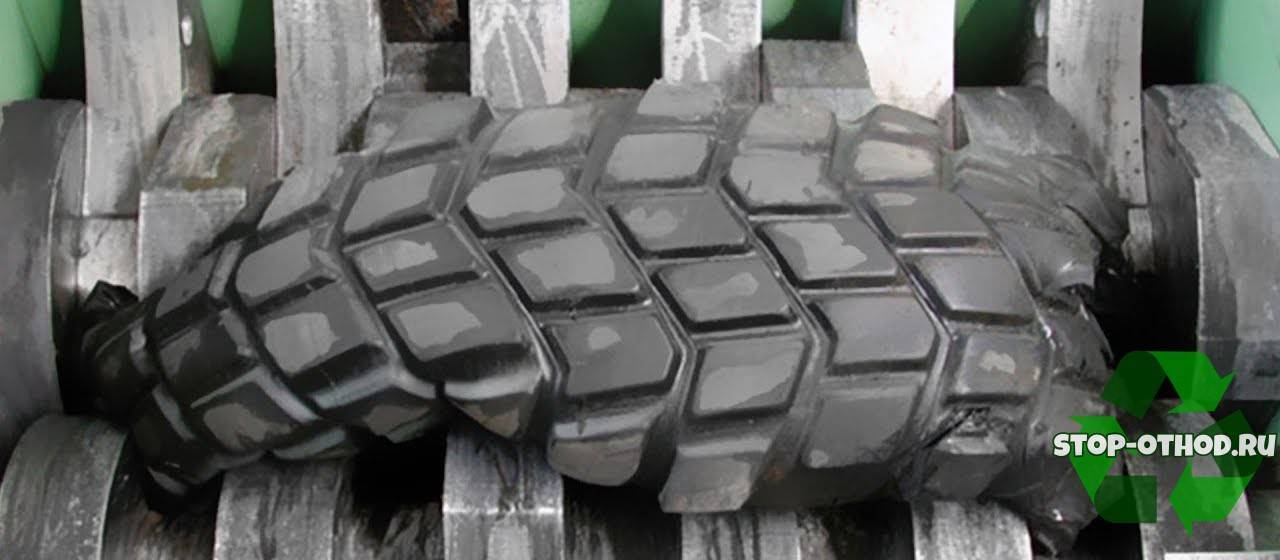

Дробилка для шин, 4 вала на каждый вал по редуктору Р-250 и мотор по 7.5кВт. 1489об/мин
здесь можно посмотреть работу дробилки.
здесь можно посмотреть работу корда удалителя
прошу прощения за не качественную съемку (сказывается отсутствие операторского опыта)))
производство полимерки из канистр с автосервисов и старых панелей бамперов бензобаков (кроме Лендроверовских так как они двоиные и дробилка не берет) также прочие канистры
Полный размер
Полный размер
Полный размер
www.drive2.ru
Перспективы бизнеса
Выгоду бизнеса по переработке шин трудно переоценить. Постоянное появление новых машин на рынке допускает практически неиссякаемый источник сырьевого материала – покрышки, подлежащие утилизации.
Но для них есть альтернативный вариант – получение крошки, которую при грамотном подходе можно применить для изготовления множества полезных предметов как для дома и дачи, так и для многих отраслей хозяйственной деятельности человека.
Специалисты подсчитали при имеющемся начальном капитале в 160 тыс. долларов период окупаемости составит около года, и затем прибыль в месяц будет составлять более 15 тыс. долларов.
Если вы интересуетесь оборудованием для механической переработки резины, то читайте наш материал о станках, линиях и заводах.
Бизнес-план
На основании текущего бизнес — плана можно открыть завод по переработке автомобильных шин. На этапе планирования предпринимателем запуска производства резиновой крошки из автошин необходимо разработать бизнес-план с расчетами. Он состоит из:
- Краткой аннотации.
- Описания целей и задач проекта.
- Описания предприятия.
- Анализа направления переработки и путей дальнейшего развития.
- Перечня потенциальных покупателей крошки.
- Оценки конкуренции в данной области.
- Оценки возможных рисков.
- Маркетингового плана.
- Технологического и организационного планов.
- Состава персонала.
- Финансового плана.
- Социальной и экологической ответственности.
- Условий выхода из бизнеса.
Несколько аспектов бизнес-плана были затронуты выше. Разработка проекта требует от предпринимателя внимательности, дальновидности и достаточно большого количества времени. Ниже рассмотрим примеры некоторых пунктов бизнес-плана.
Персонал
Переработка покрышек и автошин в крошку – процесс несложный с технологической точки зрения. Высококвалифицированные работники могут понадобиться только при устранении неполадок и обслуживании оборудования (например, при затачивании ножей, смене транспортерных лент и электродвигателей). Небольшое производственное помещение могут обслуживать 3-4 сотрудника.
Итак, для открытия бизнеса понадобится персонал:
- 3-4 оператора установок;
- бухгалтер (возможно, на неполный рабочий день);
- кладовщик, осуществляющий прием сырья;
- менеджер по продажам;
- водитель грузовика.
Итого: 7-8 человек.
Финансовый план
Первоначальные вложения (руб.):
- регистрация организации – 10 тыс.;
- ряд расходных материалов, печати – 10 тыс.;
- производственные аппараты – 6 млн. 200 тыс.;
- реклама и другое – 50 тыс.
Итого: 6 млн. 270 тыс. рублей.
Расходы за каждый месяц (руб.):
- арендодателю – 80 тыс.;
- коммунальные услуги – 5 тыс.;
- заработная плата сотрудникам – 120 тыс.;
- связь и прочее – 10 тыс.;
- электрическая энергия – 20 тыс.;
- упаковочные материалы – 6 тыс.;
- налоги – 55 тыс.;
- транспорт (бензин) – 30 тыс.
Итого: 326 тыс. рублей.
Доходы
Производственная линия, мощность которой составляет 400 кг сырья за 1 час, обеспечивает переработку ежемесячно 80 тонн автошин. В результате процесса можно получить за месяц: 55 тонн крошки из резины, 10 тонн текстильного материала и 15 тонн корда из металла.
Стоимость 1 кг крошки разного размера составляет 16-17 рублей, 1 кг текстильного волокна – 2 рубля, 1 кг металлической фракции – 2,5 рубля.
Таким образом, ежемесячные доходы составят (руб.):
- прием шин на переработку – 120 тыс.;
- продажа крошки – 895 тыс.;
- продажа корда – 37 тыс.;
- продажа текстиля – 20 тыс.
Итого: 1 млн. 72 тыс. рублей.
Срок окупаемости бизнеса при максимальном использовании производственных мощностей – 8,5-9 месяцев. Чтобы окупались текущие расходы, необходимо перерабатывать минимум 170 кг сырья в час.
Оценка рисков
Переработка автошин в резиновую крошку, как и каждая другая отрасль предпринимательства, имеет определенные риски. Часть из них можно снизить посредством регулярного и правильного обслуживания оборудования, другие риски являются непредвиденными и могут возникнуть:
- при сбоях поставок исходного сырья;
- в случае поломки установок и их простоя;
- при появлении проблем со сбытом продукции;
- в случае порчи конечного продукта в результате нарушения требований его хранения;
- при спаде цен на крошку.
Для минимизации рисков необходимо дублировать каналы поставок сырья и сбыта готовой продукции, сотрудничать с российскими и зарубежными компаниями, расширять сферу предпринимательской деятельности. Так, например, возможна полная переработка шин в крошку и далее в напольные покрытия, использующиеся при строительстве площадок для спорта, стадионов и т.д.
Нельзя сказать, что бизнес по переработке автошин и покрышек в резиновую крошку является простым и не затратным. Однако при правильном подходе к делу данная сфера предпринимательской деятельности будет приносить хороший доход. Кроме того, начать это экологически выгодное дело при наличии уверенного бизнес-плана может помочь государство.

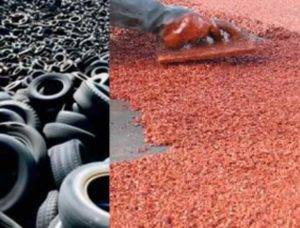

Особенности приготовления рабочего состава
Независимо от выбранной технологии изготовления резинового покрытия вам потребуется:
- резиновая крошка;
- клеящий состав;
- красящие пигменты.

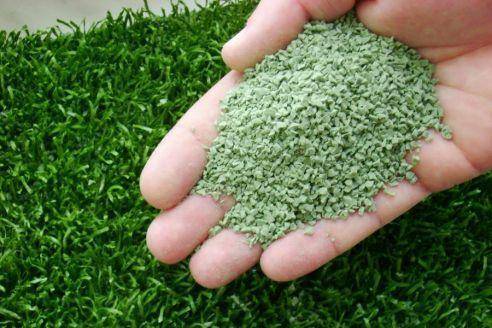

Резиновая крошка

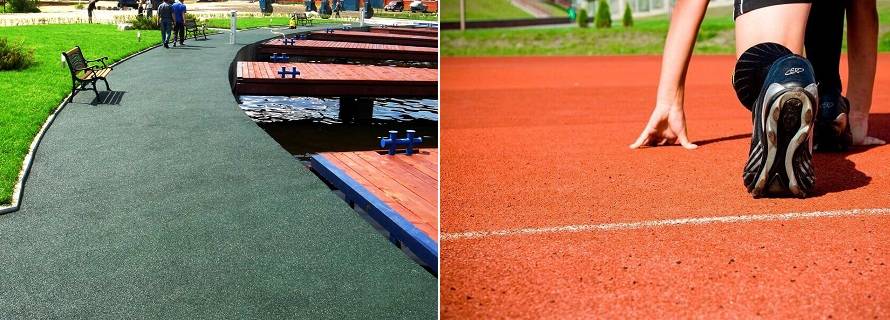

Степень измельчения резиновых шин определяет дальнейшую сферу их использования.
- крошка размером менее 2 мм – формирование двухслойных напольных покрытий для спортплощадок и стадионов, беговых дорожек, бассейнов, промышленных цехов, автомоек, животноводческих помещений;
- гранулы величиной 2-5 мм – наполнение спортинвентаря, устройство основания для детских, спортивных и игровых площадок.
При приобретении резиновой крошки обратите внимание на следующие условия:
- качество очистки продукции;
- сортировка по размеру;
- форма крошки.
На 1 м2 покрытия потребуется в среднем 8 кг резины.
Стоимость готовой резиновой крошки начинается от 10-12 руб. за 1 кг изделия и зависит от объема покупки и сезонного спроса на продукцию.
Клеящий состав
Для изготовления бесшовного напольного покрытия из резины используются преимущественно однокомпонентые составы, реже — двухкомпонентные.
Однокомпонентный
В качестве вяжущего элемента в клеевой смеси используется битум или полиуретан. Выбор клея обусловлен эксплуатационными свойствами будущего покрытия и условий проведения работ.
Клей для резиновых покрытий на полиуретановой основе отличается следующими свойствами:
- Водопроницаемость. Вода не задерживается на поверхности покрытия, изготовленного с помощью полиуретана, а проходит сквозь него. Готовое покрытие может эксплуатироваться как внутри помещений с высоким уровнем влажности, так и на открытом воздухе.
- Высокая устойчивость к истиранию. Подходит для изготовления полов, испытывающих большие механические нагрузки.
- Упругость. Позволяет формировать травмобезопасное покрытие для занятий спортом.
- Экологичность. Отсутствие вредных паров дает возможность использовать резиновые полы в помещениях для игр детей самого раннего возраста.
- Долгий срок службы, обусловленный устойчивостью к ультрафиолету и резким перепадам температур.
Еще одна особенность полиуретанового связующего – затвердевание при достаточно высоком уровне влажности – 60-70% и температуре окружающей среды 20-25о.
Составы с битумом меньше подходят для изготовления бесшовной резиновой поверхности.
Стоимость 1 кг. однокомпонентного клея – от 185 руб.
Двухкомпонентный
Двухкомпонентный клей продается в отдельных тарах, в которые помещены эпоксидно-полиуретановый связующий состав и химический отвердитель.
Смешиваются оба компонента непосредственно в момент производства работ.
При выборе двухкомпонентного клея для резиновой крошки следует учесть, что готовый состав должен быть использован в первые 30-40 минут после его приготовления.
Такая особенность клея требует тщательного расчета потребности в нем для производства работ в этот промежуток времени. Достоинство двухкомпонентного состава – высокая химическая инертность.
Стоимость 1 кг клея – от 165 руб.
Требования при работе

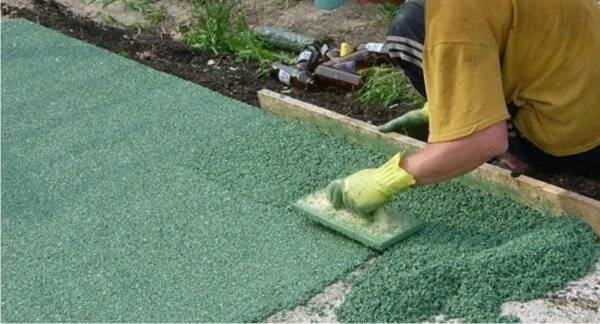

Формирование качественного бесшовного резинового покрытия возможно исключительно при строгом соблюдении рекомендуемых изготовителем клея пропорций.
Еще одно условие для равномерной полимеризации рабочего состава – поддержание необходимого уровня влажности и температуры в месте проведения работ.
Пигментные составы
Окрашивание будущему покрытию из резины придают красящие пигменты, добавляемые в рабочий состав.
На что следует обратить внимание при выборе краски?
- производство из неорганических компонентов;
- наличие железоокислов.
Такой компонентный состав красителя делает его устойчивым к воздействию осадков и ультрафиолета, продлевая эстетический срок службы покрытия.
Дозировка красителя зависит от желаемой интенсивности окраса формируемой поверхности и составляет в среднем 62 г на 1 кг резиновой крошки.
Однородная консистенция рабочего состава достигается точным соблюдением рецептуры производителя.
Стоимость 1 кг красителя – от 110 руб.
Грунтующий материал
Грунтовка на полиуретановой основе – еще один компонент, без которого невозможна качественная укладка резинового бесшовного покрытия.
Цена на грунтовку колеблется от 10 руб. за 1 кг. и зависит от закупаемых объемов.
Организация бизнеса
Рассматривая утилизацию использованных автошин как бизнес, стоит взвесить все плюсы и возможные минусы.
За модель возьмем предлагаемую площадку ALFA TYRE RECYCLING 500 – электромеханическая производственная линия для переработки шин разного диаметра, включая покрышки грузовых автомобилей.
Стоимость оборудования
Стартовый капитал для покупки необходимого оборудования:
| N п./п. | Наименование оборудования, иные расходы | Стоимость, руб |
|---|---|---|
| 1 | Основное оборудование | 11 750 000 |
| 2 | Весы | 20 000 |
| 3 | Мешкоупаковочная машина | 10 000 |
| 4 | Мешки под крошку | 20 000 |
| 5 | Доставка в любой регион России | 100 000 |
| 6 | Установка, монтаж и наладка оборудования | 150 000 |
| 7 | Расходы для старта линии (ключи, масло и т.д.) | 30 000 |
| Итого: | 12 080 000 |
Ниже представлена таблица с наименованием оборудования в рамках линии по переработке шин ATR 500:
| N п./п. | Наименование оборудования | Количество |
|---|---|---|
| 1 | Нож для резки автошин | 1 |
| 2 | Транспортер ленточный | 1 |
| 3 | Первичная система измельчения (шредеры) | 2 |
| 4 | Вентилятор | 3 |
| 5 | Циклоны малые | 2 |
| 6 | Пневмотранспортер | 1 |
| 7 | Сепарация магнитная | 3 |
| 8 | Дробилка | 1 |
| 9 | Сито с виброударом | 2 |
| 10 | Циклоны большие | 1 |
| 11 | Пылесос | 1 |
| 12 | Электрооборудование | 1 |
| 13 | Металлоконструкция | 1 |
| 14 | Транспортер ленточный для корда | 1 |
Немного подробнее об этой линии можно узнать, посмотрев видео:
Стоит обратить внимание и на такие моменты:
- цены на отдельные элементы оборудования необходимо уточнять у продавца (поставщика);
- все обязательства по гарантийному ремонту и условиях его предоставления прописаны в договорах поставки.
Стоимость доставки оборудования по России может колебаться в большую сторону в зависимости от отдаленности региона.
Более подробное описание данной линии здесь.
Можно прицениться по оборудованию и у других поставщиков, например, у этого.
Требования к производственному помещению и складам
Понадобятся площади для:
- размещения оборудования;
- складирования сырья;
- хранения готового продукта.
Для установки линии потребуется как минимум 200 квадратных метров.

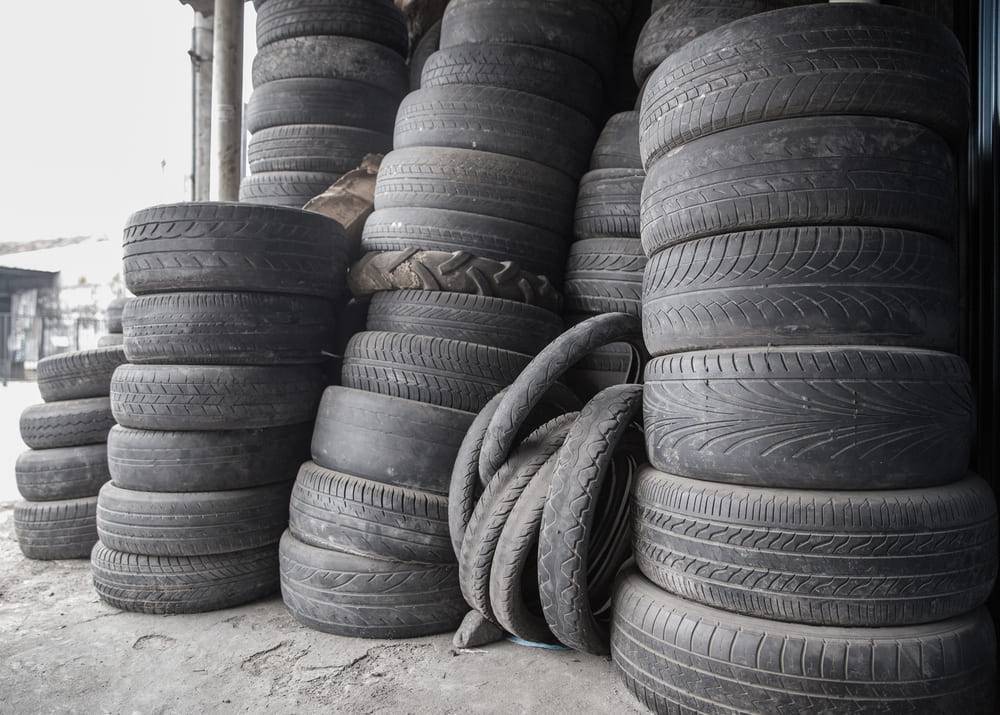

Для складирования старых шин и покрышек подойдет уличный неотапливаемый ангар или огороженное место для выгрузки вторсырья.
Покупка необходимых помещений может оказаться неподъемным бременем для начинающего предпринимателя.
Персонал
Рассмотрим количество обслуживающего персонала и ежемесячный фонд заработной платы.
Для бесперебойной работы производственной линии с мощностью выхода готовой продукции (резиновой крошки) 150 тонн/мес. требуется штат около 10 человек.
Примерный фонд ежемесячной оплаты труда — 350 000 руб.
Данные расчеты представлены в виде усредненного плана и могут отличаться в зависимости от региона России.
Другие расходы
Производство будет сопровождаться и другими ежемесячными расходами:
- Покупка упаковочных мешков (тары) под готовую продукцию. Цена мешка 30 кг составит 8 руб, из расчета месячного расхода получаем сумму 4 000 руб.
- Связь – 10 000 руб.
- Непредвиденные расходы – 10 000 руб.
- Средние данные энергопотребления производственной линии, рассчитанные на производство готовой продукции 150 тонн/мес. равны около 100 000 руб/мес.
- Техническое обслуживание – 50 000 руб.
- Отдельной статьей расходов необходимо считать замену режущих элементов (ножей) – 35 000 руб.
- Услуги мусоровозов – 20 000 руб.
Лицензия для приема и утилизации
Вопреки информации на большинстве сайтов, переработка шин как бизнес требует наличия лицензии.
Шины имеют четвертый класс опасности. Согласно законодательству РФ, прием и утилизация данного вида отходов требуют получения лицензии.
Перед подачей документов предприниматель должен иметь:
- производственные площади;
- промышленную площадку с санитарной зоной;
- оборудование;
- разрешения от Росприроднадзопа, Роспотребнадзора, пожарной инспекции.
Стоимость лицензии составляет 7500 рублей, срок ее оформления — 45 рабочих дней. Используя услуги посредников, готовьтесь заплатить в разы больше.
Подсчеты прибыльности
Прибыльность проекта и план получения выручки:
- Готовая продукция в виде резиновых гранул, средняя цена 15 руб/кг. 100 тонн = 1 500 000 руб.
- Корд металлический 30 тонн при цене 3 000 руб/тонна = 90 000 руб.
- Текстиль из расчета получаемого материала 20 тонн и среднерыночной цены 2 000 руб/тонна = 40 000 руб.
Представленный бизнес-план имеет средние расчеты, не учитывает некоторые факторы:
- местоположение;
- территориальную принадлежность;
- наличие рынка сбыта в конкретном регионе.
Его нельзя принимать как формулу, но, даже не смотря на это, выгода очевидна.
При благоприятных условиях окупаемость производства крошки из старых шин произойдет через 1,5-2 года после запуска линии.
Применение резиновой крошки
Перечень использования резиновой крошки:
— производство деталей машин, салона: ручки, коврики, брызговики, бамперы;
— беговые дорожки из тротуарной резиновой крошки;
— въезды в гараж;
— парковки;
— прогулочные аллеи;
— стадионы;
— теннисные корты;
— резиновая крошка для площадок (игровых);
— зона возле дома;
— подложка для современных дорожных покрытий. Защищает от образования трещин, ям, повышает устойчивость;
— напольные покрытия, плиты;
— наполнитель для боксёрских мешков, груш;
— укрывной материал в строительстве;
— новые автомобильные покрышки;
— закупорка стыков в ремонте мостов;
— участвует во время производства фибробетона;
— основа для строительных герметиков;
— герметизация коммуникаций;
— РК 1(резиновую крошку) используют для приготовления прокладок, манжет, уплотнительных колец;
— крошка фракции 0,63 участвует в модификации битума, где его процентное содержание составляет от 7до 12. В качестве добавок в гидроизоляционной мастике (40%). Изготовление резинополимерных материалов и тормозных колодок;
— сорбент для тампонирования нефтяных скважин;
— РК 2 добавляют до 70% в напольные покрытия для гальванических цехов;
— бордюры;
— резиновые ступени;
— покрытия вокруг бассейна;
— покрытия в помещениях с животными.
Покрытие рулонное из резиновой крошки позволяет исключить укладку с приготовлением смеси. Маты или рулоны, готовят в заводских условиях. Обеспечивают продукцию высоким качеством. Для работы с таким материалом достаточно подготовить площадку, пройтись слоем грунтовки и укладывать маты или рулоны.
Для изготовления плит используется РК 2, в качестве вяжущего вещества берут полиуретановый клей. Они представлены в различной гамме оттенков, что даёт возможность украшать детские площадки согласно ландшафтному дизайну, и выделять зоны.
Резиновой крошкой заменяют бетонные стяжки. Альтернативное решение – бесшовные наливные полы. Алгоритм работ при этом следующий: подготавливается поверхность, накрытая и утрамбованная асфальтом, щебнем или просто бетонная стяжка. Подготавливается смесь крошки с клеем и наносится сверху.
Резиновая крошка в дорожном строительстве
Многочисленные попытки введения резины в асфальты и битумы велись годами.
Были выявлены зависимости эксплуатационных качеств асфальтобетона от количества и размера добавляемых частиц резины.
Изучены свойства, влияющие на долговечность покрытий, безопасность и комфортность движения.
- Трещиностойкость. Рост этого показателя на 30% происходит при использовании крошки с размерами частиц до 1 мм. Чем меньше фракция, тем выше этот показатель. Наиболее эффективным признан размер 0,08-0,14 мм. Мелкие частицы распадаются и участвуют в процессе модификации битума, существенно улучшая его свойства.
- Коэффициент сцепления. На мокрой поверхности применение крошки вдвое повышает сцепление полотна с шинами.
- Коэффициент упругости при низких температурах. Равномерное повышение упругих деформаций по всему объему происходит при введении в битум мелкой резиновой крошки. Эффект наиболее заметен при отрицательных температурах.
- Шумность покрытия. Уровень шума от колес снижается при добавлении крупной фракции (2-10 мм). Такую крошку используют при изготовлении массивных резиновых плит. Ими комплектуют переезды трамвайных и ж/д путей, спортплощадок и др.
Усовершенствованные покрытия дорог содержат вторичную дробленую резину в количестве 2% от общей массы. 60-70 тонн резиновой крошки на 1 км полотна повышает срок эксплуатации в 1,7-2 раза, что подтверждает рациональность ее использования в дорожном строительстве.
История создания
В России проводились как научные, так и внедренческие работы (начаты исследования в Советском Союзе).
В 1991 году МинТрансСтрой выпустил «Пособие по строительству автодорог и аэродромных покрытий». В документе отмечается влияние введения дробленой резины в горячие смеси на повышение фрикционных свойств, долговечность покрытия.
В «Пособии» указаны условия получения наиболее плотной структуры: крупность частиц ≤ 0,65 мм, оптимальное содержание крошки 5-7% по массе. Более крупные частицы (2-8 мм) дают положительный результат только на начальном периоде эксплуатации.
Методы использования
В процессе исследований разработаны методы введения резиновых частиц в асфальтобетонные смеси.
«Сухая» или «холодная» схема
Продукт (1-2,5 мм) переработки резины добавляется в качестве наполнителя при изготовлении смеси.
Простая и низкозатратная технология уменьшает количество требуемого асфальта за счет замещения части его резиной.
Построены экспериментальные дороги.
Недостатки: со временем резина набухает, покрытие разуплотняется и крошка выветривается, полотно постепенно разрушается.
«Мокрая» схема
Зерна 0,5-0,62 мм в специальной установке вводятся в горячую смесь. В 1960 году создан прорезиненный битум (AR).
Материал готовится горячим методом, обладает отличными упругими свойствами.
Преимущества применения
У покрытия появляются новые свойства:
- срок службы увеличивается на 5-10 лет, период между ремонтами – в несколько раз; в 10 раз снижается стоимость ремонта и обслуживания;
- уменьшается скольжение колес;
- улучшаются дренажные свойства в дождь, гололед;
- покрытие становится более эластичным, не растрескивается, не проседает.
Недостаток технологии заключается в большой трудоемкости процесса возведения полотна. Объясняется это тем, что характеристики материала необходимо приводить в соответствие существующим стандартам.
https://www.youtube.com/watch?v=zupeCuZaSq8
Сооружение дробилки для переработки шин
Применяются три основных способа производства крошки:
- Дробление шин после их охлаждения жидким азотом до –190 градусов.
- Получение крошки на промышленном оборудовании полного цикла с удалением корда и последующим измельчением резины.
- Переработка с использованием универсальных дробилок, которую можно осуществлять в домашних условиях самому.
Первые два способа требуют больших инвестиций. Третий вариант доступен каждому, кто имеет возможность и желание изготовить дробилку дома.
Необходимые агрегаты можно изготовить самостоятельно в мастерской или на производственном участке – там, где есть металлорежущие станки (токарные, фрезерные) и сварочный аппарат для изготовления комплектующих деталей.
Если нельзя самостоятельно выполнить механическую обработку заготовок и придется заказывать их по своим чертежам, все равно стоимость станков по переработке шин будет в несколько раз дешевле, чем аналогичных покупных агрегатов.
Основным комплектующим устройством на линии по переделке покрышек является шредер (измельчитель для резины). Рассмотрим более подробно и назначение узлов данного станка.
Устройство агрегата
Станок состоит из следующих основных узлов:
- электродвигатель 5 кВт – 2 шт;
- корпус с дисковыми валами;
- решетка;
- редуктор червячный – 2 шт;
- каркас шредера;
- загрузочный бункер;
- направляющий лоток;
- шкаф управления.
Детали установки монтируются на мощной раме, сваренной из швеллеров.
Коробка с режущими дисками
Главным узлом дробилки для резины является корпус с фрезерными валками.
При этом режущие ножи выполнены из высокопрочной стали и термически обработаны, что ощутимо снижает их износ. Они практически не требуют заточки во время эксплуатации.
Расчет отверстий коробки, валов и режущих элементов должен быть точный, поэтому его нужно производить специалисту в этой области (конструктору).
Решетка для калибровки крошки
Для того чтобы получить калиброванную фракцию шинного сырья, шредеры снабжаются специальной решеткой, которая устанавливается под валками.
Редуктор червячный
Вращение валов с дисковыми фрезами осуществляется обособленно, непосредственно от червячных редукторов, соединенных с электродвигателями через муфты.
Передаточное отношение выбирается от 25 до 35 таким образом, чтобы резание было без заедания и с достаточной скоростью.
Рама агрегата
Каркас сварен из профильных элементов, обеспечивает надежность и устойчивость агрегата во время работы, а также погрузочно-разгрузочных действий.
Загрузочный бункер
Установка для переработки шин оборудуется бункером загрузки покрышек и лотком при выемке готовой резиновой крошки.
Благодаря своей конструкции бункер исключает образование заторов из сырья и гарантирует направленное движение массы к вращающимся валкам.
Приспособление для разрезания покрышки
Установка для разрезания шины и удаления корда состоит из несущей рамы и стойки.
На каркасе находится зажимной механизм шины, вращающийся вместе с покрышкой во время резания. Обороты двигателя уменьшены за счет разного диаметра шкивов. На стойке расположен встроенный клиновидный резак, который настраивается на определенный размер за счет перемещения пиноли.
Помещение
Производственное помещение должно находиться на удалении от жилого сектора – не ближе чем в 300 м. Рекомендуется взять в аренду подходящий цех на окраине или в промышленном районе города. Стоимость аренды здесь дешевле, расположение подходит по всем требованиям.
По нашему бизнес плану для оборудования потребуется помещение площадью от 150 кв. м. Оно должно быть разделено на сам цех с техникой, помещения для складирования сырья и готового продукта, комнаты для работников, санузел, кабинет директора.
Цех должен иметь:
- ровный пол;
- высокие потолки (5 м);
- системы вентиляции, очистки воздуха, пожарной безопасности, отопления, электричества (380В);
- косметический ремонт;
- стабильную температуру воздуха 15-18°С.
