Красивые примеры в интерьере
- В нижней части камина стоит заранее предусмотреть нишу для хранения дров.
- В современной классике можно спрятать угловой камин в стене. Сочетание камня и огня в таком случае смотрится очень выигрышно – в такой гостиной хочется проводить много времени с родными и близкими.
- Современный камин отлично дополнит не только классический и сдержанный интерьер, он также может стать настоящей изюминкой в необычном и ярком стиле модерн или фьюжн. Вот отличный пример, как нестандартные формы и конструкции могут гармонично сочетаться в хорошо продуманном интерьере.
- Гостиную в стиле минимализм тоже можно дополнить небольшим камином. Он внесет небольшой штрих в оформление комнаты и сделает интерьер более оригинальным и стильным.
- Конструкция может лишь отдаленно напоминать традиционную модель камина, но при этом она может выполнять все функции исправно.
- Ценители современного и модного стиля хай-тек, несомненно, оценят необычную конструкцию камина в темном цвете. Холодный мрамор и стекло отлично сочетаются с ярким пламенем.
Светлый камин даже в небольшой гостиной городской квартиры создает особый теплый и радушный климат, наполняет комнату приятным теплом.
Не отчаивайтесь, если невозможно дополнить интерьер настоящим полноценным камином
Обратите внимание на всевозможные имитации. Дизайнеры предлагают нестандартные подходы при решении этой задачи
К примеру, очень душевный и милый вариант – светлый фальш-камин со свечками.
В этом ролике вас ждет обзор углового камина, готового под отделку.
Порядовка английского камина
Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.
Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.
Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.
Английский камин всегда выполняется с прямым дымоходом
Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.
Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.
Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.
Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.
Голландские камины
Этот отопительный прибор хоть и имеет традиционную для каминов широкоформатную топку, по сути является печью — у него многооборотный дымоход. Так что это — тяжелое, трудное в исполнении массивное сооружение. У него только два ключевых отличия от печи — размер портала топки и отсутствие поддувала. Если вы знаете, как сложить печь голландку, внеся несложные коррективы, вы сможете ее превратить в камин. Более того, если в доме стоит старая голландка, даже требующая капитального ремонта, она легко превращается в камин. Требуется только разобрать переднюю топочную часть, вставить подходящего размера готовую металлическую топку, подключив ее к дымооборотам и задекорировать.
Голландский камин построен по принципу такой же печи, отличается только размерами топки
Этот тот тип агрегатов с открытой топкой, который можно использовать в качестве основного отопительного прибора. Голландцы давно вынуждены экономить на топливе и выпускать тепло в трубу себе не позволяют.
Устройство каминной топки
Конструкционно топка состоит из следующих элементов:
- Основание
- Стенки
- Дымосборник
- Колосниковая решетка
- Дверца
- Шиберная заслонка
- Зольник
Основание
Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.
Стенки
Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.
В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.
Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее
Дымосборник
Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.
Колосниковая решетка
Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.
Дверца
Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.
Шиберная заслонка
Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.
Зольник
Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.
Уход за камином
Несмотря на очевидную сложность структуры камина в английском стиле, он прост в эксплуатации.
Сам по себе процесс чистки камина довольно трудоемкий, поэтому частить с этим не стоит. Уборки один раз в год будет достаточно. Но так как для этого требуются специальные пылесосы и химикаты, стоит доверить эту работу специалистам. Стоит уделять больше внимания дымоходу и очагу, где имеет свойство накапливаться сажа. Этого никак не стоит допускать, иначе начнется уменьшение тяги. Также сажа способствует разрушению кирпичной кладки, тем самым увеличивая риски пожара.
Сажа может скапливаться в повороте дымохода. Из-за чего дым будет не выходить наружу, а поступать в комнату.
Наибольшее количество сажи дает топливо с высоким содержанием влаги: торф, древесина хвойных пород.
Самостоятельно очищать топливную камеру и зольный ящик от остатков рекомендуется после каждого применения. Если у вас нет желания или возможности делать это так часто, допустимо чистить зольный ящик после 3-4 применений. Только подождите, пока зола остынет.
Не забывайте чистить облицовочную сторону от пятен сажи и дымных разводов. В этом вам поможет смесь из уксуса и воды.
Правильное содержание и уход за английским камином продлит его «жизнь», что в ваших же интересах.
Кладка камина своими руками
На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.
Подготовка связующего раствора
Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.
Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.
Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:
- если масса рассыпалась — добавьте глины;
- приобрела вид лепешки – увеличьте количество песка;
- форма почти не изменилась – состав оптимален.
Выбор материала для камина
Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.
Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.
Процедура кладки
Кладка камина из кирпича определяется его назначением:
- Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
- Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
- Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.
Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.
Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня
Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.
При выполнении топливной камеры учтите следующее:
- Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
- Внутренность обложите огнеупорным кирпичом, как на фото.
- На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
- Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
- При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.
Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.
Камины из кирпича: конструктивные особенности
Их чаще всего выбирают для коттеджей, дач и загородных домов.
Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.
По расположению в помещении камины делятся на:
- лицевые;
- угловые;
- встроенные;
- уличные.
В зависимости от типа устройства:
- с открытой или закрытой топливной камерой,
- с воздушным или водяным отоплением.
Типы каминов в зависимости от типа устройства По назначению выделяют:
- традиционные;
- садовые;
- декоративные;
- печи.
Устройство камина из кирпича
Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:
Устройство камина
- а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
- б – каминная полка;
- в – портал;
- г – топочная камера, где непосредственно сгорает топливо;
- д – подкаминная полка;
- е – дровница.
Камин из кирпича своими руками строится для выполнения следующих функций:
- для обогрева помещения;
- в качестве декоративного элемента;
- для приготовления еды.
В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.
Стиль
Угловой камин можно гармонично вписать в любой интерьер независимо от стиля. Можно использовать как натуральные, так и искусственные материалы отделки. Самые популярные: кирпич, гипсокартон и декоративная штукатурка. Главное, чтобы отдельные элементы камина не выбивались из общего стиля интерьера.
В классическом английском стиле камин выполняется из красного кирпича. Такие конструкции выглядят надежно, изящно и сдержано. Они способны создать комфортную и уютную атмосферу
Но также важно учитывать, что кирпичный камин смотрится уместно только в большом помещении. Кроме того, для его установки потребуется немало сил и финансов
Для гостиной с камином отлично подходят деревенские стили «кантри» и «прованс». Здесь при отделке камина уместно сочетание натуральных материалов: камня и древесины.
В современных стилях зачастую дизайнеры отдают предпочтение каминам с декоративной отделкой – они смотрятся более легко. Гостиную можно украсить с теплых или холодных тонах. Для мебели дизайнеры советуют выбирать спокойные теплые оттенки: они отлично подчеркнут и дополнят общую атмосферу комнаты.
Создание внешнего вида камина
Отделка камина – дело тонкое и ответственное. Чаще всего для декоративной отделки выбирают:
- облицовочных кирпич;
- керамическую плитку;
- натуральный камень;
- узорчатые или гладкие изразцы.
Облицовочный кирпич производится, как традиционной формы, так и угловатой или клиновидной, с округленными краями и пр. Цвет изделий можно выбрать, исходя из предпочтений и общей цветовой гаммы помещения, самый разнообразный: белый, желтый, красный, коричневый и даже черный.
Плитка для облицовки выпускается нескольких видов. Можно выбрать майолику (прессованные изделия с рисунком, покрытые глазурью), терракоту (керамический неглазированный материал), клинкерную плитку или керамогранит.
Натуральный камень может помочь создать грубую отделку, отлично сочетающуюся с современным интерьером.
Названные материалы обладают хорошей теплопроводностью, презентабельностью, прочностью, долговечностью, устойчивостью к высоким температурным режимам.
Можно обойтись и без дополнительной облицовки камина, при условии, что кирпич выбран, а кладка выполнена – идеально. В таком случае делается аккуратная затирка швов белым раствором.
Мы подобрали ряд фотографий для демонстрации того, как может выглядеть законченный и правильно отделанный камин.
Подготовка к кладке камина
Первостепенно, определитесь с видом и размерами очага. Размеры помещения, в котором будет размещаться камин, так же имеют значимость. Уже исходя из этих данных, следуя порядовке, будет возводиться конструкция камина.
Обладая требуемыми знаниями и навыками, вполне реально создать своими руками схему кладки с учетом пошаговой порядовки. Но также возможно воспользоваться и уже готовой схемой, если она подходит вам по расчетам размеров.
Имея в наличии готовую схему, позаботьтесь и о следующих инструментах, необходимых для выкладки камина:
- метр, рулетка;
- линейка-правило;
- уровень;
- кельма;
- отвес;
- молоток-кирка.
Схема, порядовка и чертеж камина из кирпича
Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.
Если говорить о порядовке, необходимо определиться с типом и расположением камина:

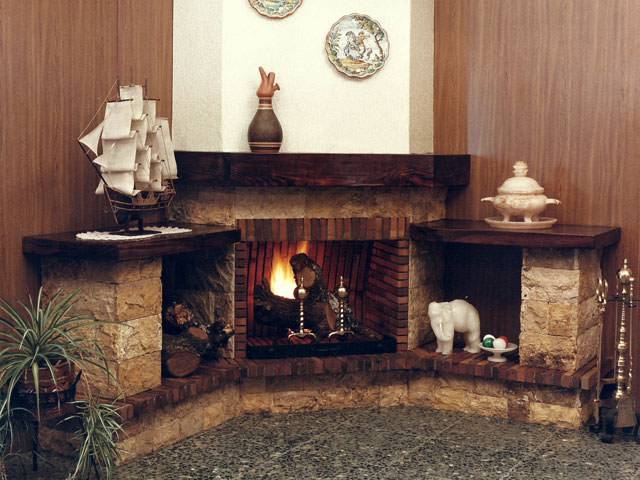

- Угловой камин с круглой аркой
- Угловой камин с прямоугольной аркой
- Камин с подиумом около стены

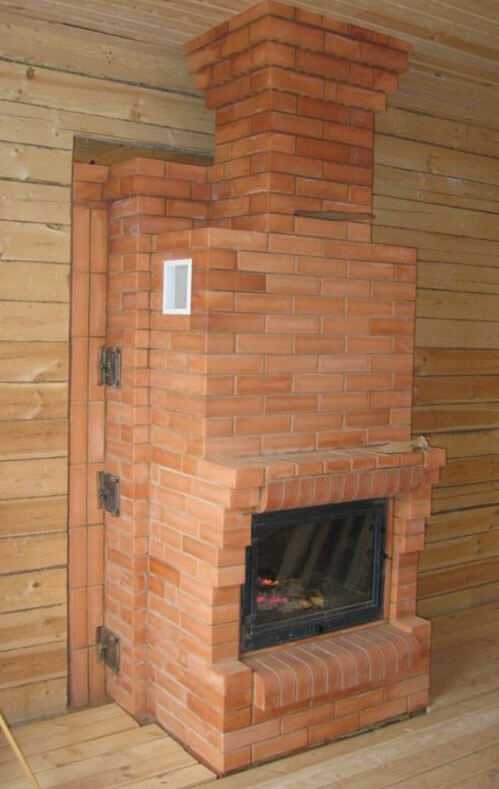

- Классическая печь-камин
Печь-камин
Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:
- Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
- Под ней обустраивают зольник для сбора и удаления продуктов горения
- Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

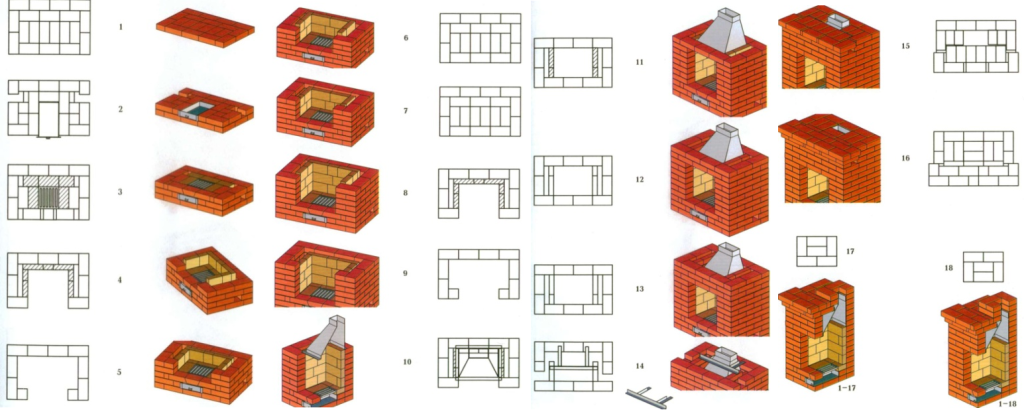

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):
- Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку
Возможно вас так же заинтересует инструкция о том как сделать печь барбекю
Другие варианты порядовок
Пошаговое видео руководство по кладке:
https://youtube.com/watch?v=yGT2IeVQGU0

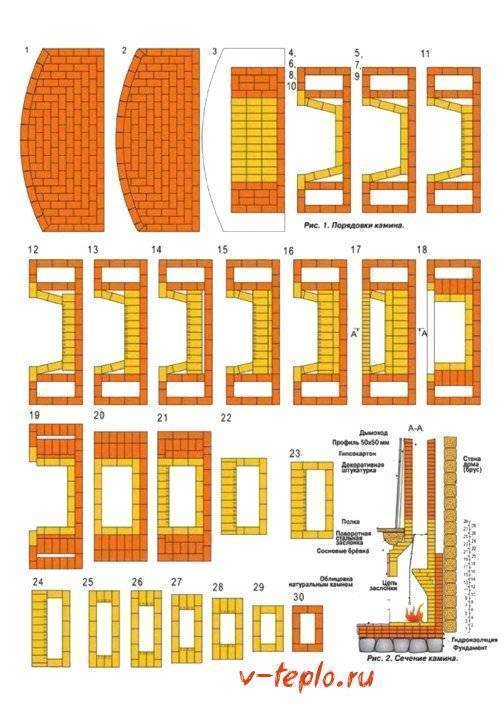

Порядовка углового камина с полукруглой аркой:
Порядовка камина аркой в виде прямоугольника:
Камины с подиумом:
Несколько советов
Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.
Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.
Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.
Видео инструкция
Подводим итог
Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.
Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.
Принципы кладки для кирпичных каминов
Кладка каминов может иметь различную порядовку, но некоторые принципы одинаковы для любого варианта:
- первый ряд кирпича принято укладывать, ставя на ребро, а последующие — плашмя;
- первые два ряда называют основанием камина (или печи);
- дно топки должно возвышаться над полом не менее чем на три ряда кирпичной кладки;
- кирпич не должен иметь надломов, сколов или трещин;
- красный полнотелый кирпич перед кладкой рекомендуется замочить в воде, чтобы он напитался влагой (когда, погруженный в воду, он перестанет выпускать воздушные пузырьки, значит, кирпич впитал достаточно влаги);
- шамотный кирпич замачивать в воде не нужно — достаточно будет удалить с его поверхности пыль или грязь влажной тряпкой;
- толщина шва не должна превышать 0.5 см;
- нужно наносить такое количество раствора на кирпич, чтобы раствор не выходил за границы кирпича;
- если где-то между швами появляются излишки раствора, их следует удалять;
- начинать кладку лучше всего с углов, проверяя их по отвесу и по уровню;
- если кирпич был разрезан, то край, оставшийся после отреза, необходимо замуровать в раствор;
- раствор для кладки кирпичных каминов не должен содержать комков, не должен быть текучим или липнуть к рукам, и должен быть однородным;
- лучше всего каминную кладку делать в теплое время года — тогда раствор будет быстрее сохнуть (это особенно актуально для фундамента);
- обмазывать раствором камин изнутри нельзя.
Правила расположения дымохода камина на крыше
- Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
- Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
- Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.
Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.
Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.
| Высота дымоходной трубы от дна топливной камеры (колосника) до устья, м | Конфигурация сечения внутреннего канала дымохода | ||
|---|---|---|---|
| Круг | Квадрат | Прямоугольник | |
| . | 11.2 | 12.4 | 13.2 |
| . | 10.5 | 11.6 | 12.3 |
| . | 10 | 11 | 11.7 |
| . | 9.5 | 10.5 | 11.2 |
| . | 9.1 | 10.1 | 10.6 |
| 10 | 8.7 | 9.7 | 10.2 |
| 11 | 8.9 | 9.4 | 9.8 |
Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.
Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой
Перейти к расчётам
Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.
С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.
Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.
При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.
