Изготовление скважинного фильтра своими руками

Преимущества гидробурения перед забиванием абиссинского колодца

Есть явные преимущества именно технологии гидробурения перед забиванием скважины иглы.

Во-первых, процесс идет проще – не требуется гигантских физических усилий для забивания стальных труб бабкой.

Во-вторых, грунт постоянно вымывается на поверхность, то есть бурильщик ясно понимает, глину он сейчас проходит, или песок.

В-третьих, однозначно определяется, что труба достигла водоносного слоя – этот слой поглощает воду, которая подается в трубу для промывки скважины, и бурильщик видит, что вода перестала выходить на поверхность.

К минусам гидробурения отнесем только необходимость наличия запаса в несколько сот литров воды, да сложность работы в мороз – вода в шлангах замерзает.

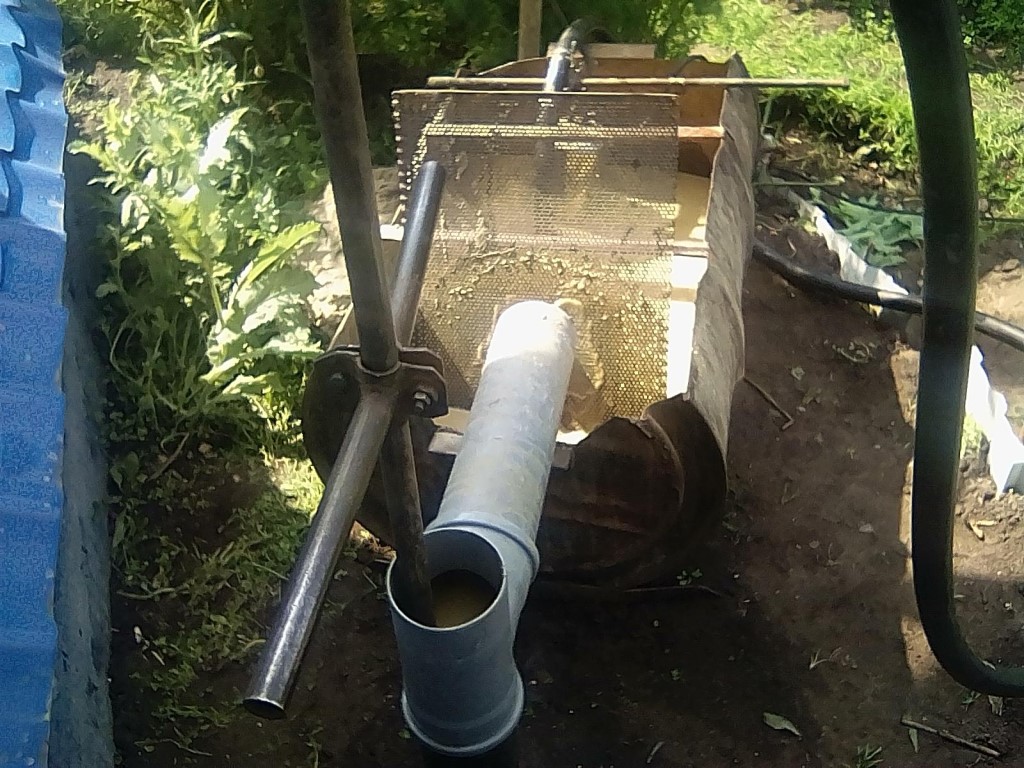

В видео описан процесс гидробурения, мы же рассматриваем упрощенный процесс — скважина в песке.

Типовые фильтры для воды из скважины: обзор конструкций

Монтируемый в скважину фильтр состоит из трех элементов:

Схематическое строение скважинного фильтра

• Отстойника – септика для сбора крупных частичек грунта, просочившихся во внутреннюю часть обсадной трубы.
• Фильтрующего элемента – пористой перегородки, которая разделяет жидкую и твердую часть водоносного слоя. Проще говоря: этот элемент «работает» как препятствие, отсекающее песок, ил и мелкий гравий от воды. То есть, этот фильтр может отработать только взвеси, а не растворы.
• Надфильтрового участка – особой зоны над фильтрующим элементом, играющей роль фитинга в процессе крепления  изделия на обсадную трубу.

Причем все многообразие конструкций интересующих нас изделий  для скважин базируется на разных формах, которые принимает перфорация или сетка для фильтра скважины.

И такой способ классификации делит сортамент фильтров на следующие разновидности:

• Дырчатый вариант, фильтрующий элемент которого оформлен с помощью перфорации тела обсадной трубы.
• Щелевой вариант, фильтрующий элемент которого оформлен с помощью поперечных надрезов тела обсадной трубы.
• Проволочный вариант, фильтрующий элемент которого образован последовательностью щелей между витками проволоки. То есть, подготовленное под сетчатый фильтр окно обматывается (по внешней стороне) проволокой. Причем это самый простой и легкий в изготовлении самодельный фильтр для скважины.
• Гравийный вариант, фильтрующим элементом которого является гравийная подсыпка в придонной части скважины. Такой фильтр обустраивается за считанные минуты. Но для его «сборки» подойдет далеко не любой щебень.

Типы скважин

Колодец удобен в обслуживании, однако у него есть один серьезный недостаток.

Из-за мелкого залегания водоносного слоя, в него легко просачиваются нечистоты, химически активные растворы, песок и прочие «добавки» которые существенно снижают качество воды.

Перед употреблением ее приходится фильтровать и кипятить. На стенках кастрюль и чайников регулярно образуется накипь. Вода, которая качается из скважины, практически готова к употреблению.

Именно это свойство и стимулирует использование скважин, которые бывают следующего типа:

• скважина на известняк;
• скважина на песок;
• скважина «игла».

Каждый тип имеет свои особенности в зависимости от глубины залегания водоносного слоя.

Скважина на известняк

Свое название она получила потому, что вода качается с известковых горизонтов. Залегают эти слои на глубине до 200 метров.

Только этот факт говорит о том, что бурение на такие глубины требует весомых финансовых затрат.

Кроме того, воды глубокого залегания, которые не требуют дополнительного фильтрования, отнесены к богатствам недр, а этими богатствами распоряжается государство.

Обустроить такой источник на даче невозможно. Для этого потребуется большой перечень разрешительных документов. Выполнить требования «Роспотребнадзора» тоже нереально.

Поэтому данный тип скважин не получил широкого распространения.

Скважина на песок

В этом случае вода берется из песчаного водоносного слоя. При этом она проходит естественное фильтрование через разные фракции песка и гравия.

Глубина залегания горизонта варьируется от 20 до 40 метров. В настоящее время – это самый распространенный источник воды на усадьбе, даче и огороде.

Видео:

Чтобы вода имела более высокое качество, можно установить фильтр для скважины своими руками. Данное устройство монтируется с таким расчетом, чтобы донный ил не забивал отверстия.

Практика показывает, что срок эксплуатации такой скважины составляет от 5 до 15 лет. Этот период можно продлить, если правильно ее обслуживать.

Скважина «игла»

Эта скважина «игла» имеет еще одно название – абиссинской. Часто встречается и такое определение: забивная скважина или скважина «свисток». Глубина ее относительно небольшая, до 8 метров.

Игла настраивается и оборудуется в течение короткого отрезка времени. При хорошей организации процесса до водоносного слоя можно добраться в течение нескольких часов.

Несомненным плюсом считается бюджетная стоимость установки и минимальная площадь участка. Изготовить необходимую оснастку для бурения и выполнить все работы на даче можно своими силами.

Изготовление фильтров для скважины своими руками

Размер отверстий зависит от характеристик грунта.

Самое распространенное устройство очистки, применяемое дачниками и хозяевами частных домов, — это дырчатая с перфорацией система. По конструкции он представляет собой трубу с проделанной перфорацией (отверстиями). Устройство очень простое, но достаточно эффективное. Для изготовления в качестве расходных материалов вам потребуется металлическая или пластиковая труба длиной примерно 4,5-5 м.

При использовании металлических труб можно применить геологический или нефтяной сортамент. Используя сверла, проделывают перфорацию отрезка трубы.

Изготовление дырчатого фильтра своими руками проводят по следующей технологии. Измеряют длину отстойника, которая должна составлять от 1 до 1,5 м. Длина будет зависеть от глубины скважины. На поверхность трубы наносят разметку, учитывая, что перфорированный участок составляет не менее 25% длины всей трубы, определяют необходимую длину. Длина трубы также зависит от глубины скважины и может составлять 5 м. Отступив от края трубы, проводят сверление отверстий. Шаг отверстий составляет 1-2 см, принимаемое расположение — в шахматном порядке. Рекомендуется просверливать отверстия не под прямым углом, а под углом 30-60 градусов с направлением снизу вверх. По окончании работ перфорированная поверхность трубы зачищается от острых выступов. Внутренняя часть трубы чистится от стружки и закрывается деревянной пробкой. Перфорированная зона обкручивается сеткой мелкого плетения из латуни, а лучше из нержавейки. Сетка закрепляется на заклепки. Использование сетки позволяет избежать быстрого засорения отверстий фильтра.

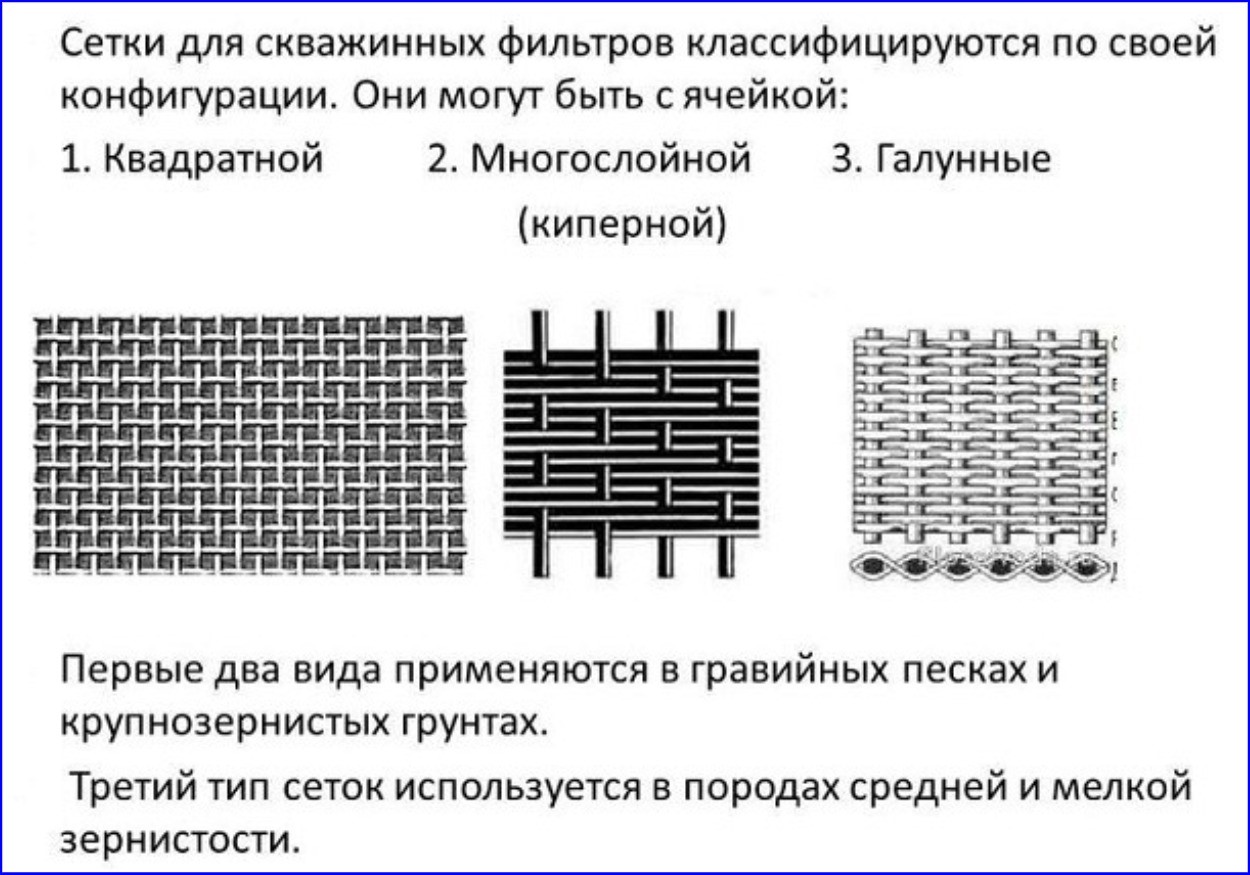

Виды сеток для фильтра: а — Галунное плетение; б — Квадратное.

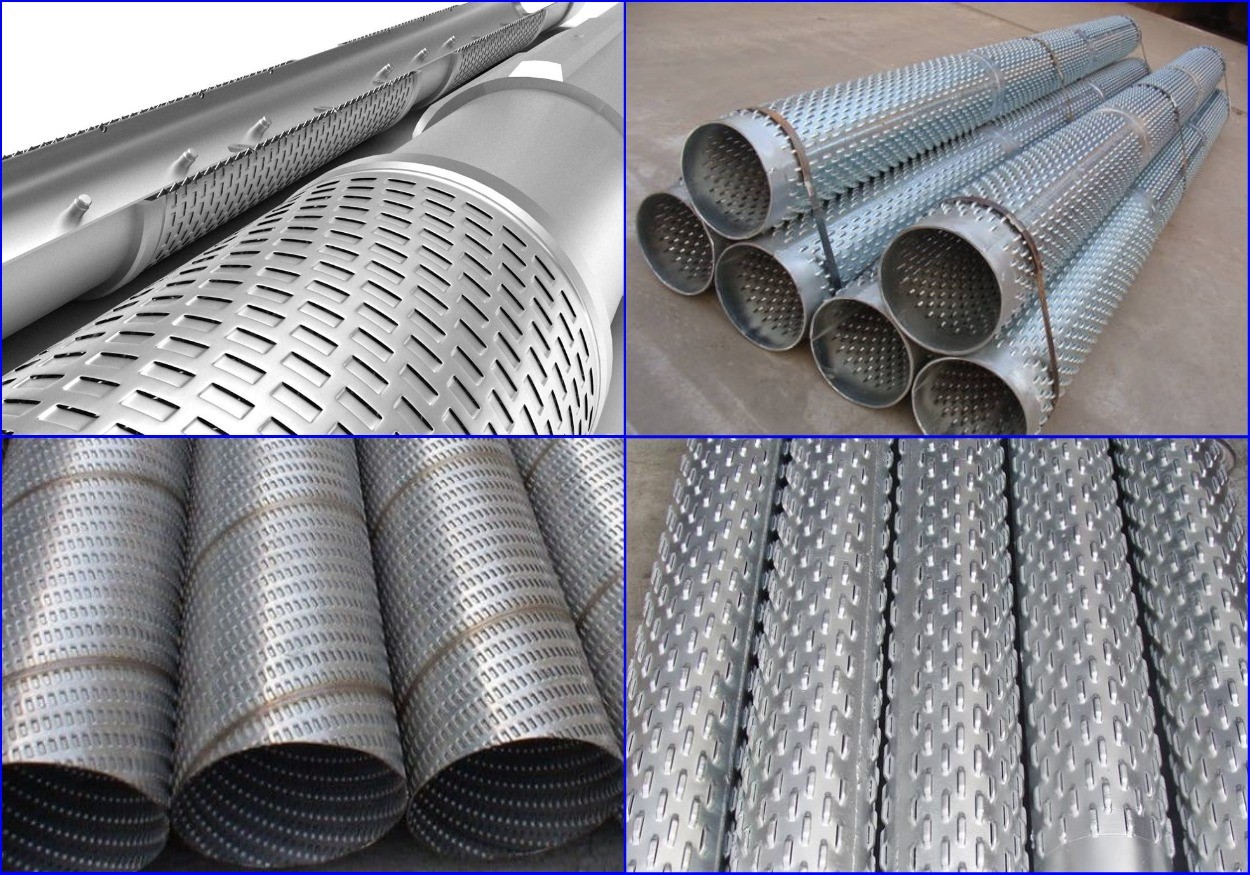

Большая пропускная способность обеспечивается щелевой конструкцией фильтров. Площадь щели фильтра превосходит по величине площадь отверстия примерно в 100 раз. На поверхности фильтра нет так называемых глухих зон.

Для изготовления своими руками щелевого фильтра вместо дрели потребуется инструмент для фрезерования. В зависимости от способа изготовления отверстий, может потребоваться газовый резак. Ширина щелей находится в пределах 2,5-5 мм, а длина — 20-75 мм, расположение отверстий в поясном и шахматном порядке. Поверх отверстий накладывается металлическая сетка.

Плетение сетки выбирается галунное, материал — латунь. Выбор размера отверстий сетки проводится опытным путем, просеивая песок. Наиболее подходящий размер сетки — тот, в котором при просеивании пропускается половина песка. Для особо мелкого песка подходящим вариантом будет та сетка, которая пропускает 70%, для крупного песка — 25%.

Размер частичек песка определяет его состав:

• крупный песок — частички 0,5-1 мм;
• средний песок — частички 0,25-0,5 мм;
• мелкий песок — частички 0,1-0,25 мм.

Перед наложением сетки на перфорированную поверхность наматывается стальная нержавеющая проволока с шагом 10-25 мм. Диаметр проволоки должен составлять 3 мм. Прочность конструкции обеспечивается точечной спайкой участков проволоки по длине намотки, примерно каждые 0,5 м. После намотки проволоки наносят сетку и стягивают ее проволокой. Шаг проволоки при стягивании составляет 50-100 мм. Сетка для фиксации может спаиваться или скручиваться стальной проволокой.

Проволочное устройство очистки для скважины отличается сложностью своей конструкции. Для изготовления такого фильтра своими руками требуется использовать проволоку специальной формы сечения. Пропускная способность системы во многом зависит от шага намотки проволоки и формы ее сечения.

Технология намотки заключается в следующем. Подготавливается щелевая конструкция системы очистки. Размер отверстий зависит от размера природных частиц. Прежде чем приступить к намотке проволоки, к каркасу накладываются 10-12 прутьев с диаметром не менее 5 мм.

Самое простое устройство фильтра имеет гравийное сооружение. Сооружают такую систему в грунтах с глинизированным и мелким песками. Процесс сооружения фильтра начинают с подготовки скважины, диаметр скважины должен быть с запасом на обсыпку гравием. Гравий выбирается одноразмерной фракции и засыпается с устья в скважину. Толщина обсыпки должна быть не менее 50 мм. Размер частиц гравия выбирается относительно размера частиц породы. Частицы гравия должны быть в 5-10 раз меньше.

Когда применяется фильтр для скважины на песок

Существуют фильтры, которые были созданы именно для остановки песка, который попадает внутрь насоса. Такие фильтры более тщательно очищают воду, нежели их аналоги.

Фильтры на песок следует использовать в случаях, когда идёт набор воды из песчаного слоя. Когда песок начинает плавать по воде и попадать внутрь насоса. Такие фильтры не дают пройти песку и попасть в стакан воды потребителя.

Популярные фильтры, которые защищают воду от песка:

• Дырчатый;
• Щелевой;
• Проволочный;
• Гравийный.

Такие фильтры хорошо справляются с очисткой воды.

Фильтр для скважины на песок лучше применять при первом же обнаружении песка в воде. Песок – это признак того, что в вашей скважине поднимается нижний слой, либо песчаные частицы попадают в воду через стенки скважины. Если это случилось – пришло время ставить фильтр.

Обеззараживание

Важный этап, позволяющий добиться соответствия воды нормативным требованиям. Для удаления бактерий и нежелательных микроорганизмов используются:

• Блоки, заправляемые сорбентами различного типа. Широкое распространение в быту получили изделия с углём. Благодаря его использованию фильтр позволяет улучшить органолептические свойства воды.
• Ультрафиолет. Устройство состоит из стального корпуса с кварцевым чехлом и находящейся внутри ультрафиолетовой лампы. Проходя через прибор, вода подвергается облучению потоком ультрафиолета и за счёт этого обеззараживается. Доза облучения зависит от уровня заражения воды микробиологическими организмами. Устройство допускает вертикальное и горизонтальное расположение.
• Хлорирование, фторирование. Способ можно назвать традиционным. Образовавшаяся взвесь в последствие удаляется. В системах водоснабжения частного дома практически не используется.

Виды и типы приборов первичной очистки

Подбирая фильтры грубой очистки, лучше обращать внимание на довольно простые приборы. Сложность конструкции не нужна, да и простые и функциональные модели прослужат намного дольше. Механические фильтры предварительной очистки воды из скважины подбираются исключительно по количеству твердых взвесей в потоке, а также среднесуточному объему потребления воды: большая интенсивность требует обустройства мощной системы

Механические фильтры предварительной очистки воды из скважины подбираются исключительно по количеству твердых взвесей в потоке, а также среднесуточному объему потребления воды: большая интенсивность требует обустройства мощной системы.

Грязевик

Это самый простой и в то же время, один из лучших фильтров грубой очистки воды из скважины. Устанавливается на прямом входе потока и задерживает частицы размером до 300 мкм. Конструктивно грязевики делятся на:

• горизонтальные;
• вертикальные;
• Y-образные.

Достоинствами считается очистка до 90%, работа при температурах до +150 С, функциональность при давлении до 6 мПа и длительный срок службы. Но применение прибора требует надзора за гидравлическим сопротивлением. Корпус грязевика может быть оснащен съемным днищем, иметь боковой люк и приспособления для стравливания воздушных масс и слива водного потока.

По принципу присоединения приборы разделяются на приварные и фланцевые. Пользователей порадует возможность использования грязевиков без регистрации в надзорных органах, а также оснащение приборов (помимо сетки) магнитными уловителями для отбора из потока металлических частиц.

Сетчатые фильтры грубой очистки

Приборы оснащены сетчатым полотном с небольшими размерами ячеек – до 20-500 мкм

Выбирая конструкцию, будет правильным обратить внимание на фото и разобраться в технологических особенностях. Например, есть приборы с автоматической функцией обратной промывки. Это значит, что пользователю не придется разбирать фильтр для удаления остатков грязи

Это значит, что пользователю не придется разбирать фильтр для удаления остатков грязи.

Как правило, сетчатые фильтры оснащаются клапаном регулировки давления, располагающимся на выходе. Кроме того, для квартиры устройства выполняются из прозрачного пластика (для холодной воды) или прочного металла (для горячего потока). Достоинствами модели можно назвать функцию защиты внутреннего трубопровода и бытовых приборов от гидравлических ударов, скачков давления и мусора. Совмещение фильтра предварительного очищения с манометром поможет регулированию выходного давления потока жидкости.

Картриджные фильтры грубой очистки

Это патронная система, представляющая собой корпус-колбу с наличием нескольких сменных картриджей. Способность задерживать частицы до 30 мкм, разнообразие моделей, подразделение на установку приборов на холодную/горячую воду обусловили популярность моделей. Однако, при всех преимуществах, оборудование для очистки потока из скважины имеет ряд недостатков:

1. Необходимость частой замены картриджей, особенно, если скважина пробита на песок;
2. Обязательные осмотры и регулировку давления;
3. Неприменимость подобных приборов для потоков повышенной мощности.

Но при этом, картриджные модели предельно хорошо улавливают даже мельчайшие пылевые взвеси, а также хлорные соединения (это касается угольных приборов). А вот прибор чулочного типа справится с волокнистыми загрязнениями типа тины, водорослей и даже глинистой жижей.

Мешочные фильтры

Как видно на фото, это разновидность картриджных приборов, где пустая колба заполняется гранулированным материалом. Повышенная эффективность очистки конкурирует с весьма высокой ценой оборудования. Что касается промывки, то мешочные конструкции лучше поручить специалистам.

Высокоскоростные очистные конструкции

Такие фильтры больше применяются для первичной обработки воды в промышленных масштабах. Представляя собой колонну-емкость, наполненную фильтрующим материалом, конструкция обладает огромной пропускной способностью и может задерживать частицы разных фракций, начиная от 30 мкм.

Являясь лучшими конструкциями для предварительной очистки воды из скважины, приборы имеют некоторые недостатки:

1. Серьезные габариты;
2. Располагать прибор следует только в помещениях, где поддерживается теплая температура;
3. Для обеспечения процессов регенерации, фильтрам для воды требуется трубопровод дренажного назначения, его придется установить дополнительно.

Дырчатые фильтры с перфорацией

Фильтры с перфорацией получили другое название – дырчатые, поскольку конструктивно представлены трубой с небольшими отверстиями, расположенными в шахматном или линейном порядке.

Благодаря высокой прочности и износостойкости, подобные устройства предусмотрены для монтажа в неглубоких скважинах с незначительным напором воды, где существует высокая вероятность подвижности грунта.

Чтобы изготовить перфорированный фильтр-чулок, понадобятся:

• стальная или пластиковая труба подходящего диаметра,
• сверла для перфорации (их диаметр выбирается с учетом гранулометрических данных грунта, в котором обустроена скважина),
• электродрель,
• сетка металлическая.

Последовательность проведения работ по изготовлению устройства следующая:

1. Проводится замер длины отстойника.
2. Выполняется разметка перфорации на поверхности трубы. Участок с перфорацией составляет до 25 % от длины изделия.
3. Сверлятся отверстия с отступом от края в 100 см, расстояние между ними – 2 см. Перфорирование выполняется под наклоном в 35–55 градусов снизу вверх.
4. Края отверстий тщательно сглаживаются, полость трубы очищается от стружки.
5. Низ трубы закрывается затычкой из древесины.
6. Чтобы предотвратить засор и заиливание отверстий, сверху труба оборачивается сеткой.

Перфорированное фильтрующее устройство готово к установке.

Устройство и назначение скважинного фильтра

Главное предназначение скважинного фильтра — очищать воду от механических примесей (песка, галечника, известняка, глины) на входе в источник. Количество и размеры частиц пород спрогнозировать сложно.

Но, если их не задерживать, произойдет следующее:

• неустойчивые породы будут осыпаться, накапливаться, и в скважину перестанет поступать вода;
• погружной насос быстро поломается, т.к. он не рассчитан на перемещение воды с крупными взвесями и примесями.

Фильтр скважины не подлежит замене, он устанавливается 1 раз

Поэтому важно, чтобы он выполнял свою функцию до тех пор, пока эксплуатируется скважина (20-30 и более лет). Конструкция устанавливается в рабочей части обсадной трубы, очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны

Устройство (сверху вниз):

• надфильтровый участок — служит соединительным элементом при закреплении устройства на обсадную трубу;
• фильтрующий узел — представляет собой перфорированную перегородку, не позволяющую грязи проникать внутрь устройства;
• отстойник — емкость для сбора крупных частиц, проникших внутрь обсадной трубы.

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.
Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.
Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.

Рис. 4  Фильтр для обсадной трубы – установка в скважину

Сталь. Фильтры из стали подвержены коррозии, могут использоваться как бюджетный вариант в водозаборных источниках, предназначенных для технических нужд. Повышенное содержание оксида железа в воде в результате коррозии железа более чем 0,3 мг. на литр оставляет желтый осадок на оборудовании водопроводной магистрали и сантехнических приборах. Оцинкованная сталь также со временем ржавеет с образованием оксидов цинка, вредных для здоровья человека — этот материал не рекомендуется использовать при устройстве водяных фильтрующих элементов.

Изготовление фильтрационной скважинной системы своими руками

Сделать скважинный щелевой фильтр самостоятельно не составляет труда. Для начала нужно определиться с материалом для трубы — основы фильтра. Это может быть нержавеющая сталь или полипропилен.

Сегодня преимущество отдается полипропилену, так как служит дольше нержавейки, не меняя физический и химический состав воды.

Необходимые материалы для сборки фильтра:

• Мел или карандаш для разметки;
• Труба из пластика или нержавеющей стали (диаметр должен быть меньше диаметра скважины, длина — не более 5 м);
• Инструмент для прорезания щелей (ножовка или болгарка);
• Сетка (латунь или нержавейка).

Пошаговая инструкция по изготовлению своими руками:

1. Для начала нужно мелом (карандашом) отметить на трубе места, где будут расположены щели. Их можно расположить друг над другом или в шахматном порядке.
2. Прорезание щелей. Ширина будет напрямую зависеть от режущего инструмента. Длина щелей — примерно 2,5 — 7,5 см. Прорезанные участки необходимо прочистить.
3. Этап закрепления защитной сетки. Первое, что нужно сделать — обмотать трубу нержавеющей стальной проволокой шириной 3 мм. Витки следует накладывать по спирали через 20 см друг от друга, а через каждые 50 см — точечно припаивать их. Затем намотать сетку и закрепить ее проволокой.
4. Все витки стянуть пассатижами и припаять.

Внимание. Для того, чтобы фильтр был прочным, следует оставить на нем участки без прорезей

Специалисты по установке таких систем говорят, что сеть из латуни практичнее и прочнее. А врачи склоняются в пользу пищевой нержавеющей стали, ведь она делает воду безопасной для здоровья.

Наглядно увидеть процесс изготовления щелевого фильтра можно на видео.

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

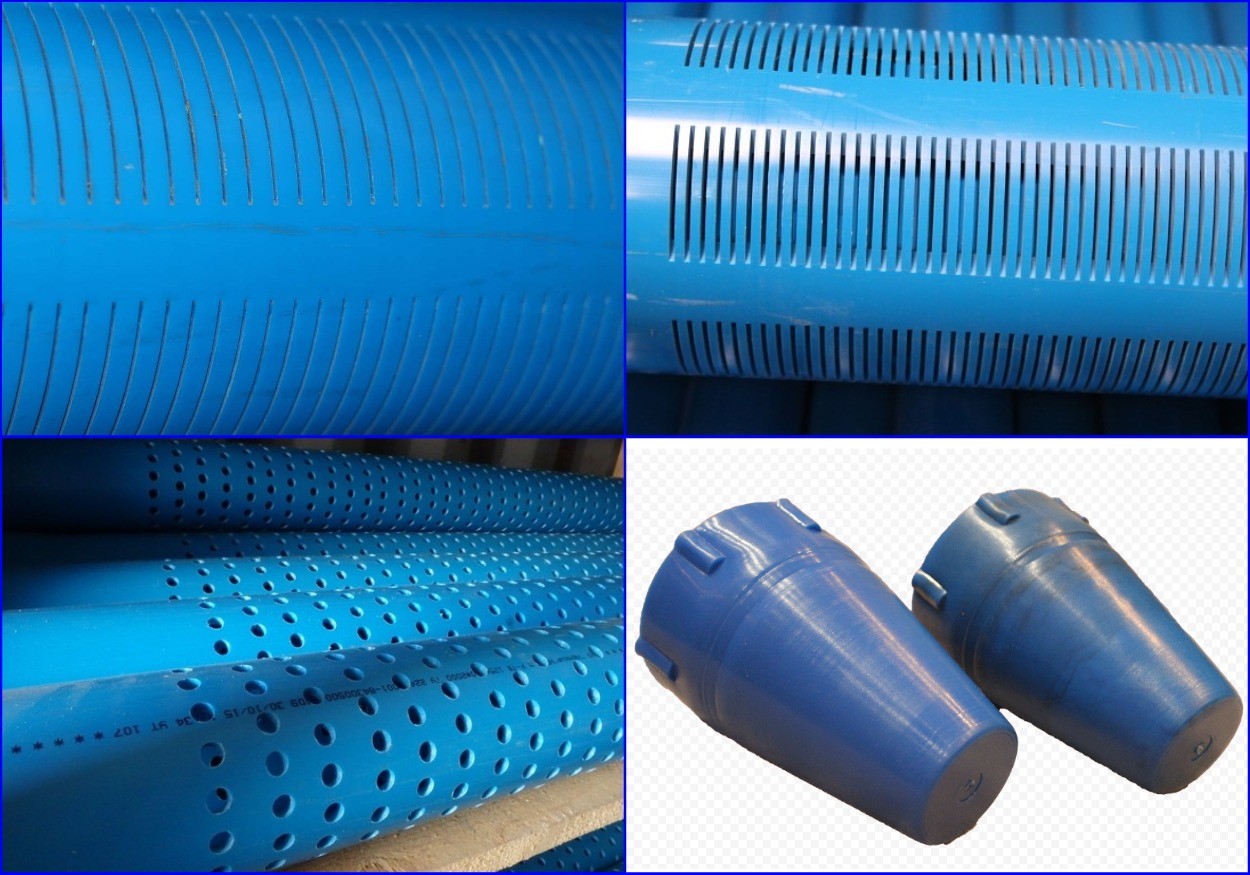

Щелевой фильтр, изготовленный из специальной пластиковой трубы

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды. Также на пластике со временем появляются отложения

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Специальная сетка с ячейками разного размера

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

Так выглядят правильно просверленные и обработанные отверстия

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

Сетчатая и проволочная конструкция

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

Готовый проволочный элемент для установки на перфорированную трубу

Скважина с обсыпкой гравием и щелевым фильтром

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз. В придонное расширение опускают мешок с грузом, затем засыпают гравий

Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Изготовление щелевого фильтра для обсадной трубы

Приспособление такого типа – ни что иное, чем обсадная пластиковая труба со щелевой перфорацией. Помимо выполнения основной своей функции – препятствовать проникновению частиц грунта и мусора в полость водопроводной колонны, фильтр дополнительно укрепит ствол шахты от обрушения.

Продуктивность скважины зависит от того, насколько свободно вода будет протекать через прорезанные в трубе пазы. Если сравнивать два таких источника, водоотдача будет больше у того, рабочая поверхность фильтра которого больше.

Прежде чем приступать к работе, измерьте длину отстойника. Значение этого параметра обычно колеблется в диапазоне от одного до полутора метров и является величиной производной от глубины скважины.

Чтобы изготовить фильтр щелевого типа для обсадной трубы, вам понадобятся:

• режущий инструмент (ножовка или болгарка);
• сетка из нержавеющей стали или латуни;
• карандаш или мел для разметки;
• отрезок пластиковой трубы.

Порядок работы:

• разметка. Нанесите мелом места, где будут располагаться щели. Прорезать их можно друг над другом или в шахматном порядке;
• прорезка. Ширина реза зависит от толщины режущего инструмента, в то время, как его длина должна составлять 2,5- 7,5 сантиметров. Чтобы труба не утратила кольцевую жёсткость, оставьте на ней участки без прорезей. На них потом будет устанавливаться армирующий пояс;
• крепление защитной сетки. Обмотайте трубу вначале трёхмиллиметровой нержавеющей поволокой. Витки накладывайте по спирали на удалении друг от друга примерно 20 сантиметров. Через каждые 50 сантиметров обмотка точечно припаивается. Затем внахлест наматывается сетка и закрепляется проволокой (межвиточное расстояние составляет 5-10 сантиметров). Каждый виток припаивается или скрепляется пассатижами.

Для оборачивания трубы понадобится специальная сетка с мелкими ячейками

Опыт профессионалов показывает, что для гравийного грунта более предпочтительна сеть квадратного плетения. Вместе с тем, лучшие показатели прочности и проницаемости присущи латунной сетке галунного плетения.

Материалы изготовления труб для фильтров

Так как фильтр является продолжением обсадной колонны, то его изготавливают из аналогичных с ней материалов.

Если используют обсадку из металлического трубопровода, для его изготовления используют высокоуглеродистую сталь, менее подверженную коррозии, чем сплавы низких марок (обыкновенного качества) от Ст-0 до Ст-6. Данные низкоуглеродистые стали к тому же слишком мягки и их резьбовое соединение легко деформируется.

Для изготовления обсадки лучше подходит углеродистая качественная сталь марок Ст-11, Ст-15, Ст-18, Ст-20, Ст-25, Ст-35, Ст-40, Ст-45.

Но так материалы с высоким содержанием углерода трудно поддаются обработке и нарезанию на них резьбы, оптимальные варианты для изготовления стальных обсадных колонн — марки из диапазона от Ст-15 до Ст-25.

Иногда на конце обсадной колонны используют в качестве фильтра трубу из нержавейки с прорезями или отверстиями, которую подсоединяют к стальной обсадке при помощи резьбы.

Некоторые отечественные производители выпускают стальную обсадку в полимерной оболочке, предотвращающую ее коррозию.

Рис. 5 Стальные щелевые трубы обсадки

Что касается полимеров, то основные материалы для производства труб обсадки:

Непластифицированный поливинилхлорид (НПВХ). Полимер обладает относительно высокой плотностью по сравнению с аналогичными материалами, благодаря чему колонна из него не всплывает. Поливинилхлорид экологичен, препятствует росту бактерий на трубных стенках, имеет низкий коэффициент температурного расширения в сравнении с другими пластиками.

Благодаря своим особенностям, относительно невысокой стоимости, НПВХ занимает лидирующее положение по использованию в скважинных обсадных колоннах.

Морозостойкий полипропилен (МПП). Имеет самую низкую плотность из всех материалов обсадных колонн, благодаря чему ее вес ниже других, а нагрузка на стыковые резьбовые соединения минимальна.

Материал имеет относительно высокий коэффициент линейного удлинения, обсадные трубы из него не так часто встречаются на рынке, как НПВХ.

Рис. 6 Полимерные фильтрующие трубы со щелями и отверстиями, торцевые заглушки

Полиэтилен низкого давления (ПНД). В быту такие трубопроводы черного цвета с синей полосой используют для подачи воды в дом от скважин при подземной прокладке. Материал отличается высокой эластичностью, пластичностью и недостаточно жесток для самостоятельной прокладки обсадных колонн больших размеров. Его рационально использовать внутри стальной колонны как коррозионностойкую оболочку.

Из сплошного полипропиленового трубопровода диаметрами 25, 32 или 40 мм устраивают обсадку неглубоких абиссинских скважин, монтируя непосредственно в конце трубного отрезка самодельный фильтратор.

Полиэтилен высокого давления ПВД. Это довольно редкий гость на рынке обсадных трубопроводов плотностью чуть ниже, чем у полиэтилена низкого давления. Материал плохо переносит температурные перепады, имеет высокий температурный коэффициент линейного расширения, химически стоек к агрессивным веществам. Благодаря малому количеству содержащихся в его составе примесей отличается высокой экологичностью.

Все полимерные трубы для обсадок выпускают синего (голубого) цвета (исключением может быть ПНД), поэтому визуально отличить их друг от друга довольно сложно. Соединение трубопровода производится на резьбу или в расширенные раструбы с резьбой.

Длина труб — может находиться в пределах от 2 до 6 м.

Стоит отметить, что многие производители выпускают готовые фильтры для скважин на воду из полимерных труб заводского изготовления со щелевыми прорезями или сквозными отверстиями.

Рис. 7 Типы плетения сеток
