Какие фитинги для трубопроводов высокого давления: из латуни, полипропиленовые или стальные? Обзор

Предназначение и выбор фитингов

Помимо соединения, фитинги позволяют решать различные задачи в ходе сборки и ремонта трубопроводов. Соединители также дают возможность осуществлять переход на больший или меньший диаметр трубки, менять угол установки труб и комбинировать параметры резьбы.

В связи с большим разнообразием фитингов, даже для решения одной задачи, можно подобрать несколько видов и моделей соединительный

Самое важное, что стоит учитывать при подборе фитингов – это материал трубопровода. В зависимости от типа системы используют трубки из различного материала

Для создания систем принято использовать трубы из полипропилена, металлические и резиновые трубки, для пневматических – пластиковые, полиуретановые и полиамидные.

Разновидности

Зависимо от конструкции, предназначения выделяют такие типы фитингов для стальных труб:

1. Прямые муфты. Используются для скрепления отдельных трубок на прямых участках магистрали.
2. Переходники. Предназначены для соединения труб разного диаметра.
3. Уголки. Нужны для изменения направления трубопроводов. Возможные углы — 45–120 градусов.
4. Тройники. Предназначены для создания дополнительного контура, подключения точек слива жидкости или спуска газа из системы.
5. Крестовины. Нужны для объединения 4 трубок.
6. Запорная арматура. Она предназначена для перекрытия или регулировки потока воды, газа.
7. Заглушки, колпаки, пробки. С их помощью можно перекрыть какой-либо контур.

По способу соединения выделяются такие типы фитингов:

1. Для сварки. Соединяются с трубками с помощью сварочного аппарата. Этот метод обеспечивает высокий уровень герметизации.

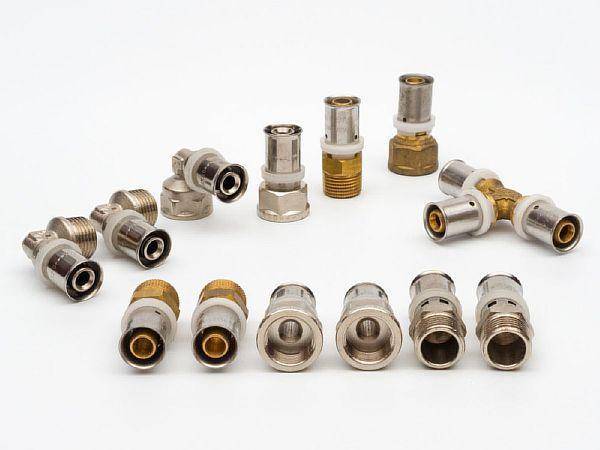

2. Пресс фитинги. Для выполнения монтажных работ нужно использовать специализированное оборудование.
3. Для фланцевого соединения. Простой способ соединения, главный недостаток которого — недостаточная устойчивость к скачкам давления. Со временем стык теряет свою герметичность. На отдельные трубки закрепляются специальные фланцы, между которыми размещается уплотнительная прокладка из резины.
4. Обжимные. Для соединения применяется два обжимных кольца.
5. Резьбовые. На внутренней или наружной стороне фитингов нарезается резьба. То же самое касается соединяемых труб. Для более надежной герметичности, витки нужно обмотать льняной нитью или ФУМ лентой.

Монтаж и эксплуатация

Способы установки фитингов для металлических труб:

• с использованием пресс-клещей;
• сварка разными видами сварочного оборудования;
• использование обжимных колец;
• соединение с помощью фланцев.

Самый простой вариант — резьбовая стыковка. Для выполнения работ нужно очистить соединяемые места от грязи. Обмотать ФУМ-лентой или льном. Закручивать с помощью гаечного ключа

Важно контролировать усилия, чтобы не повредить резьбу. После выполнения стыковки, нужно проверить герметичность трубопровода, выполнив пробный запуск

Проверить стыки на наличие течей.

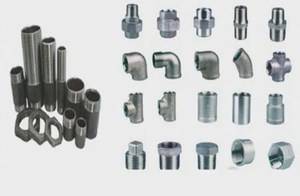

Стальные фитинги до сих пор востребованы. Они применяются для сборки промышленных магистралей, трубопроводов центрального водоснабжения. Соединительные детали позволяют не только скрепить отдельные трубы, но и подключить бытовые приборы, установить дополнительные контура, поставить заглушки или запорные механизмы.

Цанговые детали

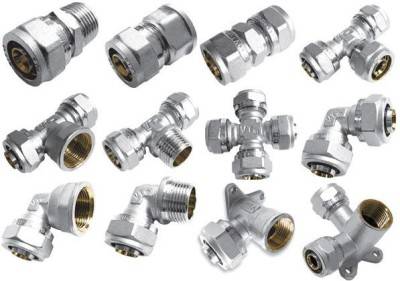

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Классификация фитингов

Соединительные элементы классифицируются по нескольким категориям, которые отражают способы и сферы применения, материалы изготовления и пр.

По назначению

Для соединения металлических труб применяются прямые фитинги, а для элементов различного диаметра – переходные.

Их классификация определяется предназначением:

• колпачки, заглушки – заглушка концевых отверстий;
• переходники – установка компонентов различного диаметра;
• штуцеры — монтаж труб с гибкими отводами;
• отводы, углы – изменение направления труб, что исключает необходимость в сварочных работах;
• крестовины – разведение трубопровода в нескольких направлениях;
• муфты – наиболее распространенные элементы, которые позволяют заменить фрагмент трубы без потребности в разборке всей системы;
• тройники, коллекторы – отвод трубы от основной магистрали.

Материалы выполнения соединительных элементов

Фитинги из меди наиболее популярны – они обладают всеми лучшими качествами как латунных, так и изделий для металлопластиковых труб. Им свойственны высокая прочность и одинаковая эффективность при мягкой и твердой пайке.

Стальным соединительным элементам свойственны высокое качество, долговечность и отменная надежность, что характерно и для оцинкованных, а также чугунных решений.

Латунные фитинги – ударопрочные, обеспечивают герметичное и термостойкое соединение. Для дополнительной защиты от коррозии, их при монтаже покрывают хромом или никелем.

Типы фитингов по способу установки

Процесс монтажа несложен и требует лишь минимальных навыков обращения с соединительными элементами.

Соответственно способу установки фитинги делятся на несколько типов:

• Фитинги под пайку. Материалом изготовления выступают бронза или медь. При пайке (твердой либо мягкой) фиксируются горелкой и применяются для металлических трубопроводов. Кроме того, используются и полипропиленовые варианты, для которых также требуется паяльник.

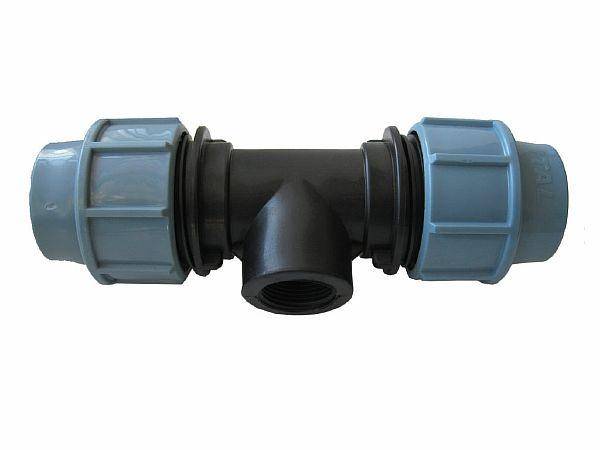

• Обжимные детали. Удобный вариант, поскольку нет потребности в пайке и сварочных работах. Крепление осуществляется обжимным кольцом, которое затягивается рожковым ключом.
• Приварные элементы. Выполняются из нержавеющей стали. При монтаже стыковые места заделываются сваркой, что полностью исключает вероятность протекания и повышает прочность соединения.

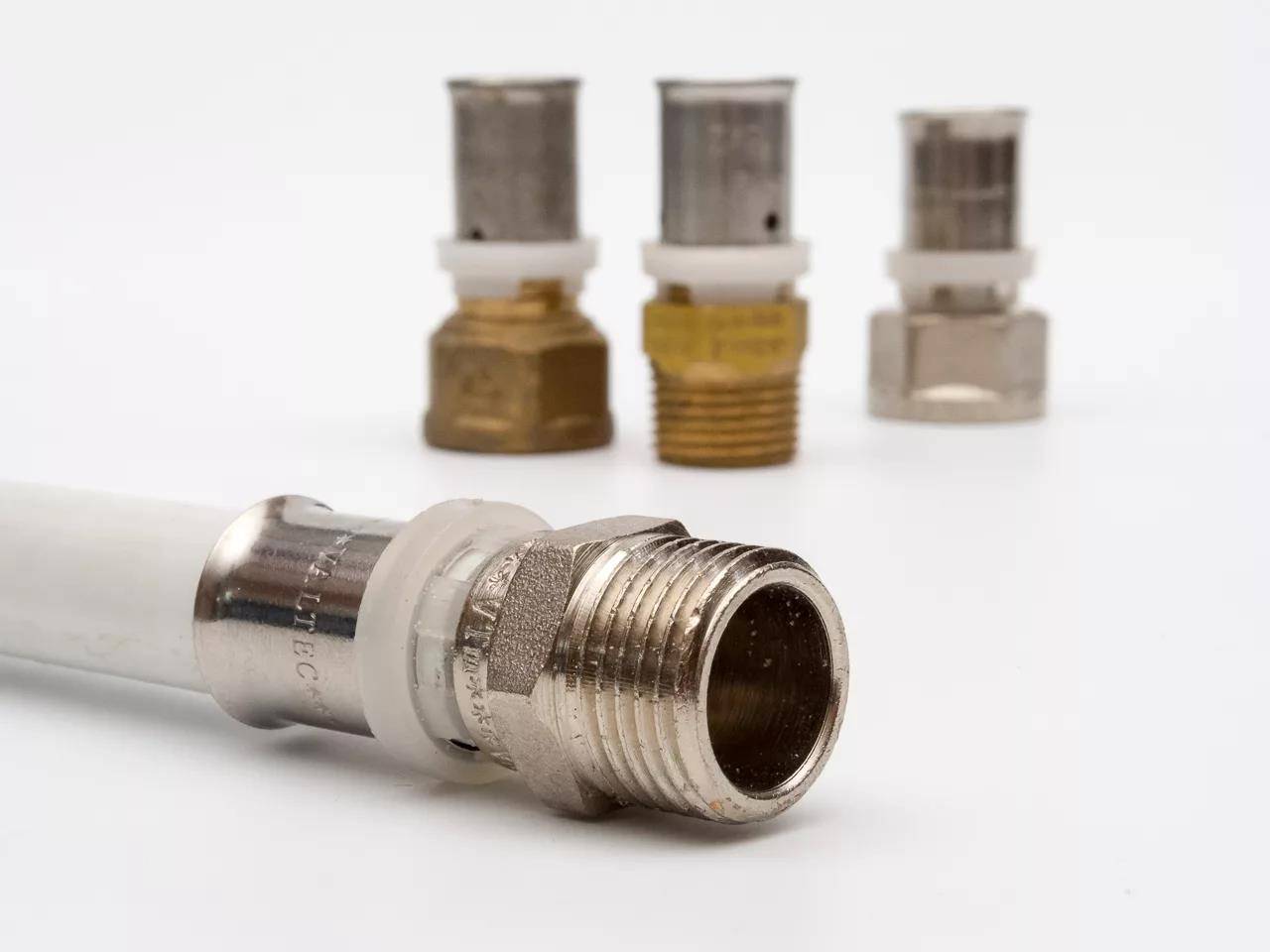

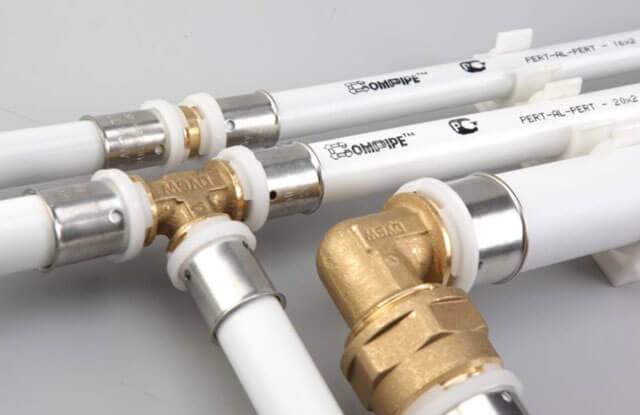

• Пресс-фитинг. Имеют в своей конструкции уплотнительное кольцо, гарантирующее отменную герметичность. Работа с подобными элементами невозможна без специальной пресс-машины.
• Самофиксирующиеся детали. Выполняются из меди и обладают простым принципом действия – труба вводится внутрь и фиксируется уплотнительным кольцом с мелкими зубцами.
• Компрессионные фитинги. Наиболее распространенные элементы, так как с их помощью соединяются все виды труб, независимо от материала изготовления. Процесс установки прост – фитинг надевается на трубу, после чего гайка фиксируется рожковым ключом.

Максимальную герметичность при монтаже обеспечивает ФУМ-лента, выполняющая роль уплотнителя резьбового соединения. Как вариант, можно использовать специальную нить, которая за счет своей структуры безошибочно фиксирует элементы, в отличие от ленты.

После сборки трубопровода с применением нити, включать его на протяжении 12 часов не рекомендуется.

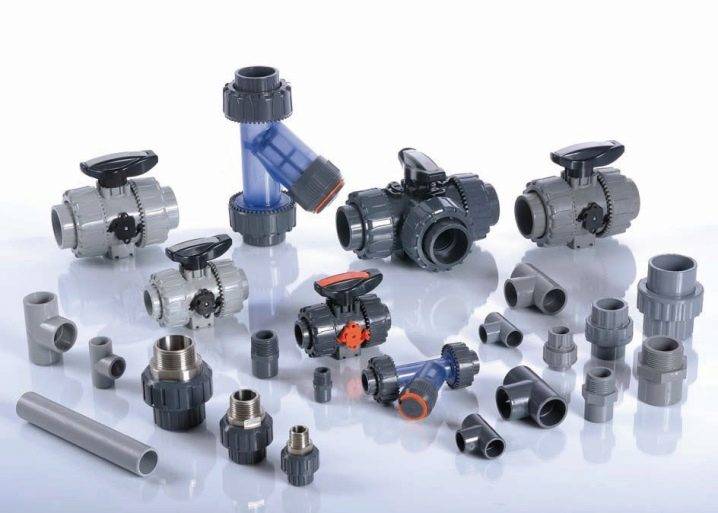

Возможности и особенности пластиковых изделий

Доступная цена на трубы и фитинги для отопления обусловлена техническими особенностями их изготовления и современными технологиями.

Такие изделия имеют комплекс эксплуатационных преимуществ, к возможностям и особенностям применения фитингов для труб относятся следующие параметры:

• простота сборки и установки при условии точного воспроизведения инструкции;
• высокий уровень ремонтопригодности и возможность замены износившихся деталей;
• максимально длительный срок эксплуатации и функциональность отдельных фитингов.

Для обустройства качественной и высоко эффективной системы отопления в доме или квартире необходимо выбирать исключительно качественные фитинги.

Сварные соединения труб из стали

Очень важно, чтобы в трубопроводе прочность сварных соединений деталей труб была идентична прочности самих труб. Не так часто, но все же допускается использование сварных соединений, прочность которых ниже, чем прочность основного металла

Это возможно, когда технические условия подтверждают прочность используемого сварного соединения.

Иногда в процессе сварки стальных труб на их внутренней поверхности образуются наплывы расплавленного металла. Это не очень хорошо, так как из-за таких образований проходимость трубы снижается, а сопротивление движению вещества, транспортируемого по трубам, увеличивается.

Особенно часто такая проблема возникает при сварке труб небольшого диаметра — от 1 до 3,2 см. Чтобы избежать такого недостатка на трубах, которые эксплуатируются под высоким давлением, их сваривают в раструб.

Полипропиленовые фитинги

• Каталог
• Системы полипропиленовых трубопроводов
• Полипропиленовые фитинги

Фитинг полипропиленовый с переходом на наружную резьбу VTp.701.0 82 … 217 p

Фитинг полипропиленовый с переходом на внутреннюю резьбу VTp.702.0

62 … 152 p

Фитинг полипропиленовый – муфта VTp.703.0

7 … 423 p

Фитинг полипропиленовый – муфта переходная внутренняя–наружная VTp.704.0

8 … 280 p

Фитинг полипропиленовый – муфта переходная VTp.705.0

8 … 258 p

Фитинг полипропиленовый под ключ с переходом на внутреннюю резьбу VTp.706.0

275 … 2676 p

Фитинг полипропиленовый под ключ с переходом на наружную резьбу VTp.707.0

310 … 3488 p

Фитинг полипропиленовый с накидной гайкой VTp.708.0

128 … 260 p

Фитинг полипропиленовый с накидной гайкой для перехода на «евроконус» VTp.708.E.0

192 p

Фитинг полипропиленовый с накидной гайкой для перехода на «конус» VTp.708.K

156 p

Фитинг полипропиленовый для коллектора с переходом на РЕХ VTp.710.0

326 p

Фитинг полипропиленовый – патрубок под накидную гайку VTp.721.0

180 … 503 p

Фитинг полипропиленовый – штуцер с накидной гайкой, внутренняя резьба VTp.722.0

181 … 458 p

Планка полипропиленовая с водорозетками VTp.724.0

193 … 248 p

Фитинг полипропиленовый – тройник VTp.731.0

10 … 634 p

Фитинг полипропиленовый – тройник с переходом на внутреннюю резьбу VTp.732.0

79 … 198 p

Фитинг полипропиленовый – тройник с переходом на наружную резьбу VTp.733.0

104 … 242 p

Фитинг полипропиленовый – тройник коллекторный VTp.734.0

185 … 204 p

Фитинг полипропиленовый – тройник переходной VTp.735.0

18 … 1246 p

Фитинг полипропиленовый – тройник двухплоскостной VTp.738.0

19 … 40 p

Фитинг полипропиленовый – крестовина VTp.741.0

19 … 119 p

Фитинг полипропиленовый – угольник VTp.751.0

8 … 657 p

Фитинг полипропиленовый – угольник с переходом на внутреннюю резьбу VTp.752.0

78 … 197 p

Фитинг полипропиленовый – угольник с переходом на наружную резьбу VTp.753.0

95 … 222 p

Фитинг полипропиленовый – водорозетка с внутренней резьбой VTp.754.0

81 … 108 p

Фитинг полипропиленовый – водорозетка с наружной резьбой. VTp.755.0

119 … 140 p

Фитинг полипропиленовый – угольник с накидной гайкой VTp.758.0

133 … 291 p

Фитинг полипропиленовый – угольник на 45° VTp.759.0

9 … 144 p

Фитинг разъемный полипропиленовый с переходом на наружную резьбу VTp.761.0

151 … 3240 p

Фитинг разъемный полипропиленовый с переходом на внутреннюю резьбу VTp.762.0

162 … 3144 p

Фитинг полипропиленовый – муфта разъемная VTp.763.0

183 … 2152 p

Фитинг полипропиленовый – крестовина компланарная VTp.775.0

53 p

Обвод полипропиленовый с муфтами (длинный) VTp.776.L

34 … 57 p

Обвод полипропиленовый с муфтами (короткий) VTp.776.S

23 … 34 p

Фитинг полипропиленовый – крестовина двухплоскостная VTp.778.0

23 … 43 p

Фитинг полипропиленовый – тройник коллекторный полипропиленовый с шаровым краном VTp.781.0

412 … 435 p

Заглушка полипропиленовая VTp.790.0

7 … 396 p

Пробка полипропиленовая с резьбой VTp.791.0

7 … 23 p

Комплект пробок полипропиленовых с резьбой длинных VTp.792.M

52 p

Обвод полипропиленовый VTp.793.0

28 … 160 p

Компенсатор полипропиленовый VTp.794.0

82 … 568 p

Полипропиленовые фитинги VALTEC предназначены для монтажа трубопроводов водоснабжения, отопления, транспортировки иных неагрессивных к примененным материалам сред. Производство изделий осуществляется современными термопластавтоматами из полипропилена PP-R 100. Коническая форма раструбов полипропиленовых фитингов исключает образование наплывов, сужение каналов при сварке соединений. Для соединения полипропиленовых трубопроводов с резьбовыми элементами системы выпускаются комбинированные фитинги с латунными никелированными закладными деталями. Запатентованная конструкция закладных элементов комбинированных фитингов обеспечивает надёжную защиту от проникновения рабочей среды между корпусом и закладным элементом. Между корпусом и металлическим элементом предусмотрено компенсационное EPDM-кольцо. Продукция рассчитана на максимальную рабочую температуру 95 °C, номинальное давление – 25 бар.

Конструкция комбинированного фитинга VALTEC:

Какие трубы применяются для отопления

Продукция, представленная сегодня на рынке, позволяет реализовать любой проект, независимо от объема, стоимости и конфигурации. Следовательно, отопительные системы могут выполняться из различных труб, для выбора следует учитывать свойства, преимущества и недостатки каждого вида:

• Стальные. Выполняются из пластичной гибкой стали. В последнее время подобные изделия утратили свою актуальность – на их место пришли новые современные материалы. К тому же стальные трубы подвержены коррозии, что рано или поздно вызывает засорение отопительной системы. Основным преимуществами этого вида является срок службы (при условии соблюдений правил эксплуатации), а также доступная стоимость.
• Металлопластиковые. Современные трубы, состоящие из нескольких слоев: 2 пластиковых слоя, между которыми помещен алюминиевый слой толщиной 0.1 мм, зафиксированный специальным клеем. Металлопластиковые трубы устойчивы к коррозии, прочны, пластичны и легки, они выдерживают температуру до 95°С и давление до 10 атм. Стоимость металлопластиковых изделий более высокая, но теплопроводность относительно низкая. Но длительный срок службы и комфортная установка нивелируют этот недостаток.
• Полипропиленовые. Просты в монтаже, и срок службы изделий достигает 25 лет. Прочное соединение дает возможность устанавливать их закрытым способом.

Необходимо понимать, что эффективность отопительной системы определяется не только трубами, но также соединяющими их элементами – фитингами.

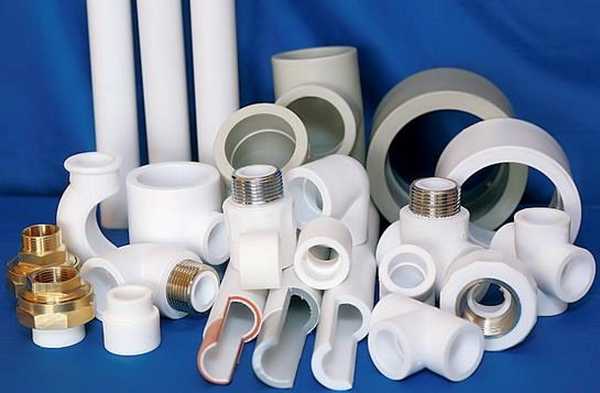

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

Клипса – один из видов крепёжных элементов для полипропиленовых труб

Виды фитингов по способу присоединения

Какие бывают фитинги по способу соединения с основным трубопроводом? Употребляются в основном обжимные, с соединением на болтах, клеевые, паяные, резьбовые. Последние допускают лёгкую разборку и чистку, но не позволяют соединять между собой трубы разного диаметра. Сварные и болтовые допускают стыки труб разного (хотя и смежного) типоразмера.

Клеевые и паяные используются для работ с различными неметаллическими материалами. В этом случае фитинг выглядит, как и основная часть трубопровода: это облегчает его идентификацию и использование требуемых режимов пайки/склеивания.

При условии качественного монтажа, наибольшие нагрузки выдерживают сварные и фланцевые исполнения, наименьшие – клеевые и паяные.

Достоинства и недостатки ППР труб

Разнообразные фитинги позволяют достаточно легко собрать любой трубопровод, который может работать практически с любой средой, так как материал химически нейтрален. Соединяются все вместе при помощи сварочного аппарата, освоить технику сварки можно за несколько десятков минут — все просто и доступно

Очень важно, что полипропилен не боится разморозки – при замерзании он немного расширяется, оттаяв – принимает свои размеры. Неплохо переносит небольшие нагрузки, но для длительной эксплуатации, трубопровод лучше защитить от механических воздействий и ультрафиолета (при длительном воздействии прямых солнечных лучей становится хрупким)

Внутренняя поверхность труб гадкая, на ней не скапливаются отложения и осадки, так что нормальная проходимость сохраняется много лет, что позволяет использовать трубы меньшего диаметра и платить за них меньше. Важно еще и то, что стоимость такого трубопровода ниже, чем аналогичного металлопластикового.

Полипропиленовые труб армированные стекловолокном и фитинги для них

Серьезных недостатков два. Первый: большое температурное расширение (5 см на 1 метр трубы), так что для нивелирования изменения линейных размеров обязательны компенсаторы (любой формы). Второй – высокая кислородопроницаемость. Для систем водоснабжения это не очень плохо, а вот для нормальной работы системы отопления желательно брать трубы со сплошным алюминиевым армированием, которые и коэффициент теплового расширения имеют почти на 75% меньше и проводимость кислорода значительно снижают, да и высокие температуры выдерживают неплохо (до 95°С).

Технология монтажа резьбового фитинга

В том, чтобы установить стальной фитинг на трубу, нет ничего сложного. Для примера рассмотрим технологию монтажа муфты резьбового типа.

Набор инструментов, необходимый для проведения работ:

• труборез для стальных труб;
• газовый и разводной ключи;
• ручной клупп, оснащенный держателем;
• герметизирующий материал.

Чтобы повысить герметичность резьбового соединения трубопроводов, предназначенных для транспортировки холодной и горячей воды, применяют пропитанную суриком льняную прядь или ФУМ-ленту.

Для магистралей с теплоносителем, температура которого выше 100°С, в качестве уплотнителя используют пропитанную графитом льняную прядь, переплетенную с асбестовым шнуром.

Процесс монтажа включает ряд основных этапов:

1. Трубу зажимают в прижиме. На концы, предварительно обработанные олифой, нарезают резьбу.
2. По резьбе по ходу движения тонким слоем наматывают герметизирующий материал.
3. На конец первой трубы, предварительно обработанный олифой или масляной краской, наворачивают муфту до заклинивания на сбеге.
4. Пристыковывают конец второй трубы, обмотанный таким же образом, накручивая второй отвод муфты до заклинивания на сбеге.

Муфту сначала закручивают рукой, а затем усиливают трубным ключом. В результате получается соединение, при котором ввернутые в муфту концы труб встречаются, но при этом не упираются друг в друга.

После завершения ремонтных работ остается только проверить качество соединений. Для этого открывают кран и заполняют систему. В случае обнаружения течи в месте соединения нужно подтянуть контргайки. Если приложенные усилия не дали желаемого результата, соединение лучше переустановить.

Технические свойства фитингов для отопительных систем

Современные фитинги для металлических труб отопления или металлопластиковых конструкций классифицируются в соответствии с определенными признаками.

Такие элементы следует выбрать ориентируясь на целый комплекс технических и эксплуатационных свойств, к наиболее важным их них относятся:

• сфера применения, и в какой системе будет установлен функциональный элемент;
• материал и технология изготовления фитинга, необходимые для этого инструменты;
• конструкционное назначение и конфигурация, целевое назначение фитингового элемента.

Правильный выбор элементов соединения обеспечит длительный срок эксплуатации всей системы отопления ее отдельных элементов, повышая эксплуатационные свойства общей конструкции.

• Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)

• Насосы, повышающие давление — обзор моделей 2020 года рекомендации по выбору параметров для системы отопления (105 фото)

• Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Фасонные элементы для водопроводной системы

Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.

Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.

Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.

Смотреть видео

• Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
• Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.

Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.

• Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
• Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.

Краны и вентили

Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:

1. термостатические клапаны;
2. ручные краны.

Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.

Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.

Тройники

Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.

Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.

Диаметр

Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.

Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:

• Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
• Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.

Переходник

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.

Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.

Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).

Смотреть видео
