Расчет плитного фундамента
В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.
Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.
Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.
Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.
Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:
- ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
- СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
- СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
- ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.
Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.
После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.
Какие материалы применяются, как правильно их выбрать?
Материалы для гидроизоляции цоколя отличаются свойствами. Выбор делают на основе эксплуатационных характеристик:
- Полимерные составы. По физическим свойствам похожи на резину, применяются чаще на внешней стороне, там, где цоколь соприкасается с грунтом и атмосферой.
Преимущества: хорошо переносит смену температур, на морозе не трескается, чистить поверхность перед нанесением не обязательно, стоят недорого.
- Смеси и грунтовки. Эти материалы способны проникать на глубокие слои цоколя, благодаря этому считаются наилучшим вариантом для пористого бетона и кирпича. Применяются при внутренних и внешних работах. Наносятся с помощью малярных принадлежностей (кисти, валики). Цоколь с ним становится термоустойчивым, не поддаётся внешним воздействиям.
Наносить можно только при плюсовой температуре, перед процедурой нужно защитить органы дыхания и открытые участки кожи. Наносятся составы на зачищенную поверхность. Для лучшего проникновения в бетон или кирпич, поверхности выравниваются.
- Обмазка, мастики. Материалы на цементно-полимерной основе. Наносится сверху на цоколь, подходит для любых поверхностей, предварительная подготовка не требуется. Минус: на основе битума недолговечная гидроизоляция, надо периодически обновлять. На основе цемента и полимеров держится дольше, хорошо переносит перепады температур.
- Рулоны: рубероид, толь, пленка, мембрана. Их удобно использовать при укладке фундамента. Материал оставляют с запасом в траншее или яме, а после укрывают им цоколь. Так всё основание здания оказывается защищено от воды, даже если она стоит совсем рядом. Рулонные покрытия способны выдержать давление талых вод, недорогие и экологически безопасные. Самый популярный вариант «Изоспан А цоколь». Эта гидроизоляция способна выводить на поверхность пары, внутри цокольного помещения сохраняется свежий воздух.
- Инъекции. Это особый тип гидроизоляции цоколя, раствор вводится в поверхность с помощью инъекций. Занимаются такими работами исключительно специалисты, метод эффективен если процедура гидроизоляции не была проведена заранее, стоит дороже других.
Для него подходят:
- смеси,
- обмазка,
- обработка полимерными составами.
Так кирпич сохранит свои полезные свойства: воздухопроницаемость, сохранение тепла и внешнюю привлекательность. Рекомендуется проводить процедуру заранее, начинать готовиться с момента укладки фундамента.
Гидроизоляция различных видов фундамента своими руками
Монолитный (плитный) фундамент
Монолитный фундамент с готовой вертикальной гидроизоляцией, выполненной обмазочным методом
Монолитное строительство в последние годы становится наиболее популярным, поэтому рассматривать технологии гидроизоляции мы начнём именно с монолитного фундамента. Так как способ водозащиты этого фундамента практически не отличается от защиты плитного, мы объединим их в один раздел. Единственным отличием является то, что в монолитный фундамент на стадии заливки можно добавить компоненты, увеличивающие его водоотталкивающие свойства.
Гидроизоляция монолитного фундамента начинается с «подушки». Которая, как правило, делается из сыпучего материала (песка, гравия или щебня), покрытого водоотталкивающим слоем. Стенки и верх фундамента могут быть защищены как рулонным, так и обмазочным гидроизоляционным материалом.
Использовать обмазочный материал более предпочтительно, так как он, проникая в поры бетона, обеспечивает более высокий уровень защиты фундамента от влаги.
Сборный ленточный фундамент
При гидроизоляции сборного фундамента особое внимание следует уделить стыкам и швам
Влагозащита ленточного фундамента имеет ряд особенностей. Выполнять её также можно с использованием как обмазочных, так и рулонных материалов. При этом не стоит забывать о гидроизоляции торцов плит, а также о том, что перед нанесением гидроизоляционного материала необходимо тщательно заделать все стыки между плитами и появившиеся во время укладки выемки и неровности.
Столбчатый фундамент
В данном случае использовался обмазочный метод гидроизоляции
Представляет собой ряд опор, расположенных по углам стен здания, а также в точках их пересечения.
Гидроизоляция столбчатого фундамента представляет собой достаточно сложный процесс. Для этой цели лучше всего использовать комбинированную гидроизоляцию насыпного и обмазочного типа. То есть во время заливки в опалубку фундамента следует засыпать специальные водоотталкивающие смеси, а после затвердевания обработать поверхность свай обмазочной мастикой.
Видео: установка и гидроизоляция столбчатого фундамента
Фундамент бани
При гидроизоляции фундамента бани особое внимание уделяют горизонтальному слою
Гидроизоляция фундамента бани требует к себе специального подхода. Во-первых, при её укладке желательно проложить минимум три слоя рубероида или другого рулонного материала, а во-вторых, не стоит забывать о качественной гидроизоляции нижнего бревна сруба. Для этой цели можно использовать специальные мастики и антисептики, но наносить их необходимо как минимум вдвое гуще, чем при строительстве обыкновенного деревянного дома.
Гидроизоляция фундамента — процесс достаточно сложный и затратный. Но экономить на нём ни в коем случае нельзя, поскольку в этом случае вы рискуете не только получить «нездоровую» атмосферу в вашем доме, но и поставить под угрозу его надёжность. Удачного вам ремонта!
Конструкция ленточного фундамента с плитой по грунту
Такие конструкции сочетают в себе достоинства ленточных и плиточных фундаментов упрощенно можно представить в виде плоской коробки, стоящей вверх дном.
На первом этапе строится ленточное основание, сверху на нем заливается монолитная плита. При этом ее края опираются на ленту. В итоге сам дом находится на плитном основании которое, в свою очередь, стоит на ленточном фундаменте. В результате вес постройки перераспределяется, снижая нагрузку на ленту.
Достоинства плитного основания сводятся к снижению давления на грунт, в связи с большей площадью опоры. Такое основание при подвижках грунта будет перемещаться вместе с постройкой, не причиняя особого вреда. Ленточный фундамент уменьшает вероятность бокового смещения, является дополнительным усилением периметра несущих стен.
Подобная конструкция позволяет уменьшить толщину плиты и ширину ленты основания. Эти элементы взаимно усиливают друг друга, позволяют сэкономить на строительном материале.
Возможные технологии защиты основания и их характеристики
В настоящее время представлено множество способов выполнения гидроизоляции дома, каждый из которых обладает своим индивидуальным рядом достоинств и недостатков. Для того чтобы не ошибиться в выборе оптимального варианта, следует учитывать функциональные характеристики каждого из них.

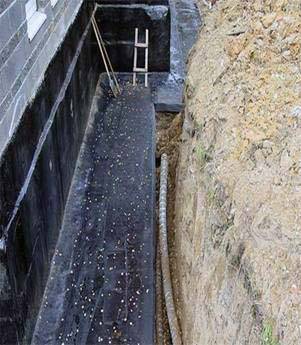

Произведенная вертикальная гидроизоляция
По степени направленности защитных свойств гидроизоляция бывает:
- вертикального типа (монтажные работы ведутся, как правило, на наземной части основания для обеспечения защиты вертикальных стен);
- горизонтального типа (предусматривает изготовление защитного слоя по периметру всего фундамента, включая нижние элементы).
По типу используемых в качестве первоосновы материалов:
- битумная мастика;
- жидкий резиновый наполнитель;
- штукатурка.
Кроме этого существует классификация гидроизоляции по направленности действия: проникающая, экранная и рулонная.
Виды изоляции от влаги
Материалы этой сферы допускают несколько классификаций. Речь о времени и местах применения, наименованиях, назначении и обустройстве. У каждой разновидности свои особенности и характеристики.
Горизонтальная гидроизоляция
Главное назначение – чтобы влага не переходила с одного уровня на другой.
Совмещается с фундаментами любых разновидностей:
- ленточных;
- плитных;
- в виде отдельных опор.
Чаще всего предполагает использование рулонных типов материалов, среди которых:
- полимерные эмульсии, с инъектированием;
- битумная мастика. Относится к универсальным составам;
- техноэласт. Дополнительно обеспечивает защиту от поражения плесенью;
- гидростеклоизол. С высокими показателями влагостойкости. Ею может похвастаться и битумная гидроизоляция фундамента;
- гидроизол – листовые наплавляемые материалы;
- рубероид – долговечный и доступный.
Вертикальная гидроизоляция
Такая защита актуальна для зданий и под землёй, и над ней. Предполагается обработка внутренних и внешних поверхностей специальными составами.
В частности, речь идёт о таких решениях:
- биоциды. Стоимость у них разная;
- антисептики;
- гидрофобизирующие материалы;
- оклеечные виды изоляции, нужные в некоторых ситуациях;
- лакокрасочные, штукатурные и обмазочные материалы.
Недостаток многих материалов в том, что они допускают применение только при определённых погодных условиях. Иначе основа разрушается.
Устройство отмостки
Отмостка считается одним из комплексных методов защиты дома от всевозможных негативных проявлений окружающей среды. Такое название используют для покрытия по периметру дома, которое обеспечивает дополнительную защиту. Она становится гидробарьером, делает пребывание внутри помещений более комфортным
Поэтому грамотное устройство важно
Из существующих разновидностей следующие стали наиболее популярными:
- бетонные;
- асфальтобетонные;
- из керамической плиты;
- из тротуарной плитки;
- с гравием, либо натуральным камнем.
Преимущества тоже заслуживают отдельного рассмотрения:
- привлекательный внешний вид;
- гидроизоляция отмостки у фундамента;
- простое выполнение работ;
- уменьшение общей высоты цоколя;
- утепление фундамента;
- надёжность;
- ремонтопригодность;
- создание сплошного покрытия, обеспечивающего надёжность.
Дренаж
Его обустраивают вокруг отмостки при появлении следующих обстоятельств:
- наличие дорожки из немонолитных материалов;
- заглубление фундамента ниже уровня промерзания;
- слишком высокие грунтовые воды, подходящие к монолитному строению;
- глиняная почва или пучинистый грунт, на которых выполнялось строительство;
- расположение строения в низине.
Некоторые дренажные системы отличаются сложным монтажом, например – закрытые. Но этот вариант выигрывает у других по эффективности, продолжительности эксплуатационного срока.
Жидкий резиновый наполнитель
Разогретая резина – эффективное средство при обустройстве гидроизоляции фундамента или подвального помещения дома. Существенными недостатками такого способа являются чрезмерно завышенную стоимость и необходимость применения специального оборудования для нанесения.
Преимущества:
- высокий период эксплуатации;
- цельная поверхность;
- надежность покрытия;
- стойкость к температурным перепадам;
- легкий монтаж.
Сжиженную резину в зависимости от класса и плотности лучше укладывать в несколько слоев: первый – черновой (его цель – заполнить пустоты пористых материалов основания) и второй – финишный (для формирования внешнего монолитного защитного слоя). Процесс напыления осуществляется с помощью специального оборудования. Единственный недостаток таких приспособлений – высокий расход защитного состава.
Посмотрите видео как производится изоляция основания с помощью жидкой резины.
