Необходимые характеристики для выбора камеры
Чувствительность задается наименьшим отверстием диафрагмы, принимающим сигнал размера 1 В на отладочной таблице, при освещенности 2 тыс. ЛК с температурой 3 тыс.200° К. Эту характеристику иногда путают с минимальной освещенностью, которая характеризуется наименьшим показателем света для распознавания изображения.
Динамический диапазон показывает отношение наибольшего сигнала к среднему квадрату величины экспозиционного фона. Повышение вилки ведет к более четкому распознаванию темных объектов. Разрешение камеры дает представление о количестве линий в кадре экрана. В качестве характеристики дается разрешавшая способность по горизонтали, а вертикальный показатель берется на уровне ¾.
Скорость записи или частота показывает число кадров, которое система воспринимает за секунду.

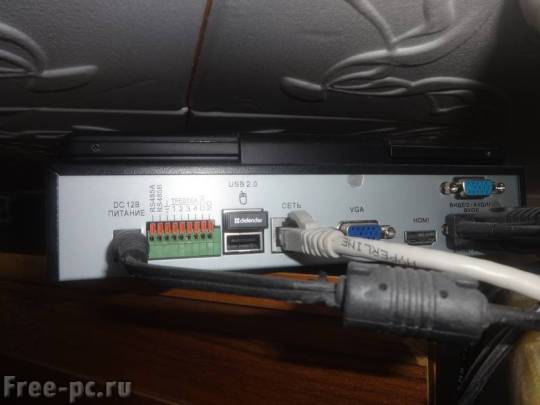

Расключение проводов на видеорегистраторе

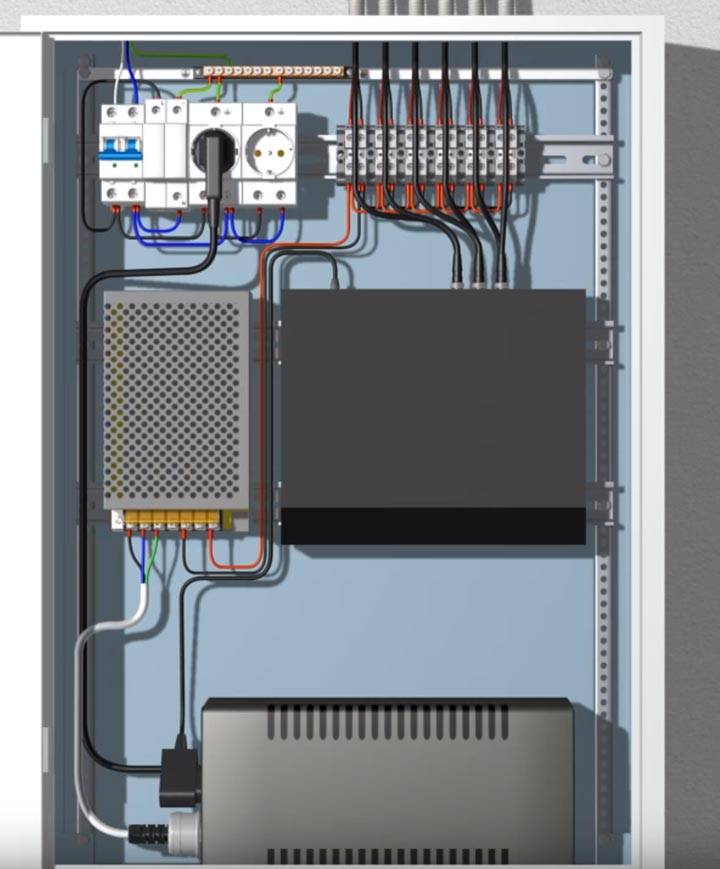

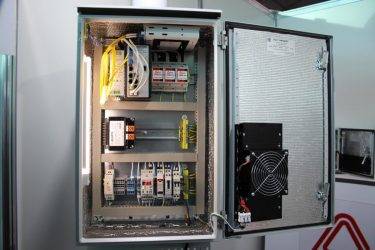

Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.
Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки “+V” и “-V”.

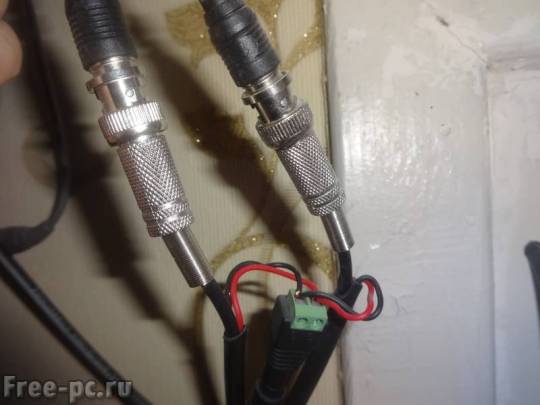

А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.
То же самое проделываете с оставшимися видеокамерами.
Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.
Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.
Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Подключение к USB и настройка

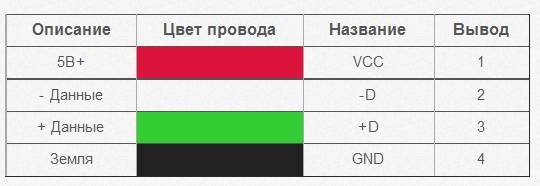

В шнуре USB независимо от марки-производителя будет 4 провода одинакового цвета:
- Черный провод – это общий провод, он же провод земля, он же корпусный провод, чей потенциал принимается за нулевой, остальные провода и напряжения отсчитываются от напряжения этого провода. Буквенное обозначение этого провода: GND – от английского слова Ground.
- Зеленый и белый провода отвечают в USB за «плюс» и «минус». Их название – D+ и D-, сокращение от Data+ и Data-
- Красный провод, провод VCC – это провод, что идет под напряжением +пять вольт относительно общего провода.
Описание значений проводов кабеля
В камере цвета проводов, как уже было сказано, выше может быть совершенно разным. Однако основные 4 провода, несущие ключевые функции, можно вычленить, следуя инструкциям на многочисленных видео на Ютубе.
Особенности установки и подключения
Для того чтобы установленная система могла надежно и исправно работать, нужно пристальное внимание уделить грамотному монтажу системы видеонаблюдения. Он состоит из следующих моментов

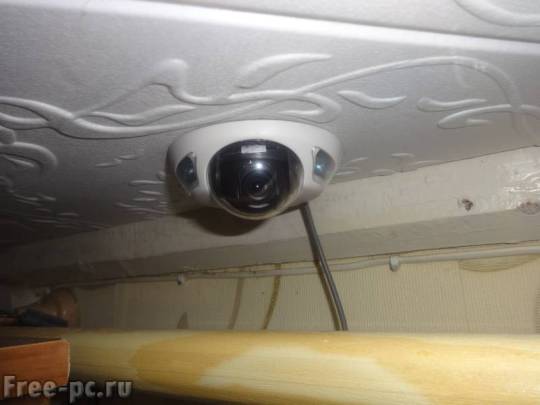

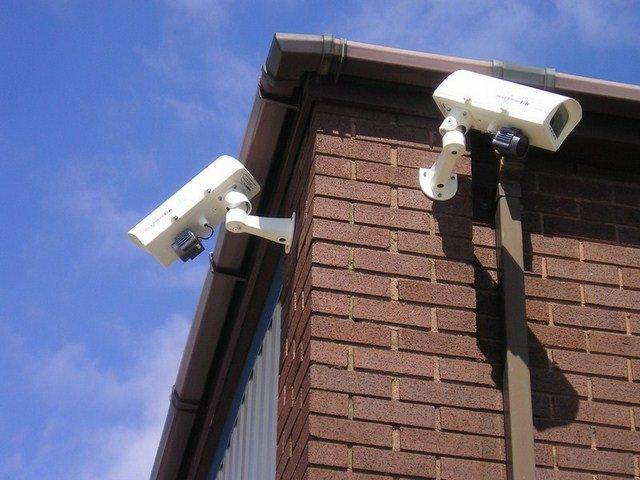

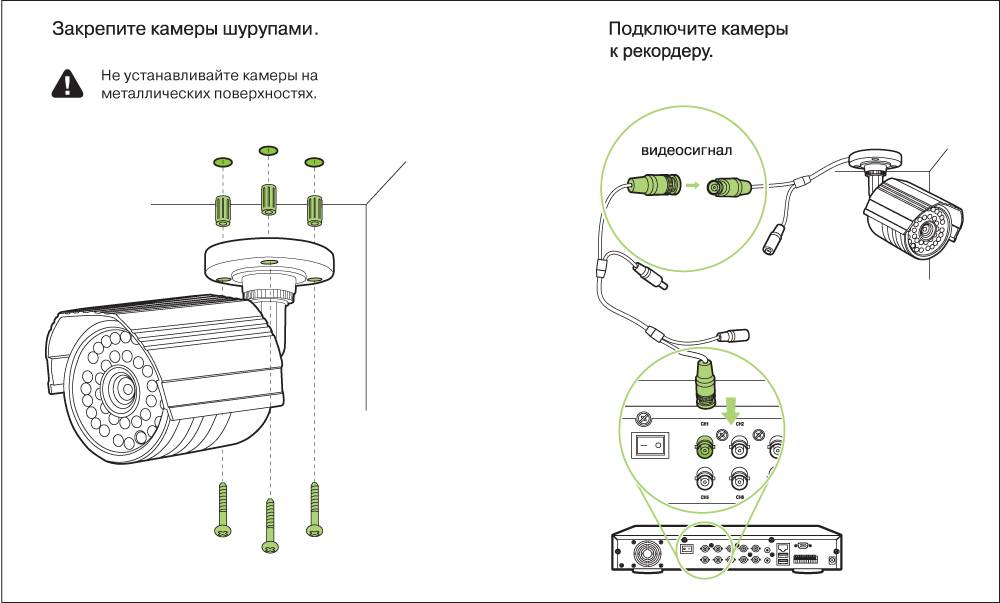

Внимательно изучаем план расположения, после чего устанавливаем камеры в заранее определенных точках. Камеры внутри помещений необходимо располагать таким образом, чтобы они не бросались в глаза сразу при входе.
Установка и настройка видеорегистратора с дальнейшим подключением монитора. Если применяется плата видеозахвата, то нужно подключать ее напрямую к материнской плате.
Для подсоединения камер с видеорегистратором можно использовать коаксиальный кабель. Его прокладка должна проводиться таким образом, чтобы злоумышленники не могли его сразу же обнаружить или увидеть. Здесь преимущество на стороне беспроводных вариантов, которые работают по сети
На качество кабеля нужно обращать пристальное внимание, так как от этого зависит качество передаваемого изображения.
Блок питания должен быть таким, чтобы потянуть все нагрузки от видеокамер. Для подключения подойдет любой вид кабеля.
После того как все работы по установке проведены, нужно будет настроить видеорегистратор или плату видеозахвата. Последний вариант более простой в настройке, так как придется только установить специальное программное обеспечение. Что касается настройки видеокамер, то она будет выполняться прямо в программе.
БЕСПРОВОДНОЕ ВИДЕОНАБЛЮДЕНИЕ
Здесь можно рассматривать два варианта применения беспроводных технологий:
- обеспечение удаленного доступа ко всей системе;
- или беспроводное подключение камер к устройству регистрации и обработки информации.
Что касается первого, то это обеспечивает возможность online контроля, о котором говорилось выше.
Удаленный доступ для передачи данных подразумевает использование интернет каналов. На даче же проводное подключение к Сети порой бывает осуществить невозможно. Остается беспроводной интернет — 3G или 4G.
Таким образом, приобретаемое оборудование должно иметь встроенный модем или возможность его внешнего подключения. При этом варианте можно получить доступ к системе видеонаблюдения любого типа, в том числе и аналоговой.
Вопросам организации на даче удаленного доступа через интернет посвящен отдельный материал, посмотреть который можно здесь.
Если говорить про отказ от проводов для обеспечения связи между видеокамерами и регистратором (или компьютером), то оптимально остановить выбор на IP видеонаблюдении и WIFI технологиях. В большинстве случаев для дачи это представляется нецелесообразным:
- во-первых, дорого;
- во-вторых, достаточно сложно в плане технической реализации.
Действительно, контроль за участком можно осуществлять видеокамерами, установленными на внешней стороне дома. Внутри же всегда можно найти возможность проложить провода.
Конечно, может возникнуть ситуация, когда дача имеет эксклюзивный дизайн, который нельзя портить коробами или другим электроустановочным материалом, но такие случаи встречаются редко. По большому счету, IP видеонаблюдение для дачи — это излишество, требующее неоправданных (как правило) затрат.
Несколько слов в завершение
Видеонаблюдение в наше время всё больше становиться необходимостью, чем прихотью, ведь каждый хочет обезопасить себя и своё имущество. Создать такую систему по силу каждому человеку хоть немного знакомому с компьютером. Для её обустройства можно пригласить специалистов, воспользоваться готовым комплектом с инструкцией или приобрести оборудование по отдельности, подгоняя систему под свои потребности и возможности. Если наша статья была для вас полезной, то оцените её и поделитесь своим мнением в форме для комментариев.
Watch this video on YouTube
Предыдущая Бытовая техникаСушим бельё с удобством: чем хороши напольные сушилки
Следующая Бытовая техникаСам себе мебельная фабрика: ручной фрезер по дереву

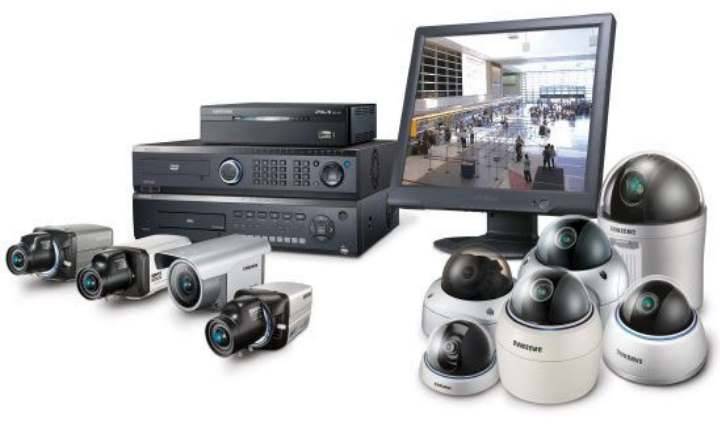

Как выбрать?
Специалисты давно уже пришли к выводу, что просто поставить видеокамеру и «подключить ее как-нибудь к чему-нибудь» – не самый рациональный шаг. Оптимальное решение — комплексные системы видеонаблюдения, работа частей которых согласована уже на этапе проектирования. Кроме того, готовые наборы получаются дешевле, а установить их проще. Приличный комплект для видеоконтроля всегда содержит:
- видеорегистраторы с 3 и более входами;
- требуемое число камер;
- системы питания и разветвители для них;
- соединяющие кабеля;
- крепеж;
- пульты управления.
Вопреки распространенному мнению, жесткий диск необязателен. Но очень желателен — никакие карты памяти не заменят его на 100%. Большинство производителей вместе с регистраторами поставляет кабель HDMI, AV. А вот кабель VGA потребуется покупать дополнительно.
Когда выбраны рекордеры, кабели и видеорегистраторы, приходит время заняться камерами. Их подбирают отдельно для дачного домика и для улицы. Те, что устанавливаются снаружи, должны быть спроектированы с учетом антивандальных свойств. Объектив должен иметь особое покрытие, гасящее солнечные блики. Очень важна устойчивость к низким температурам.
Разрешение подбирают сообразно тому, какая стоит задача. Если нужно предельно четкое изображение, выбирают цифровые системы HD-SDI. Они собирают картинку с разрешением 1920х1080. Лучшие аналоговые камеры демонстрируют столь же качественное изображение. А вот массовое аналоговое оборудование дает картинку до 1000 телевизионных линий (зато стоит дешево).
Большое значение имеет угол обзора. Причем всегда надо помнить, что он прямо пропорционален охватываемому пространству и обратно пропорционален детализации. Чтобы максимально точно контролировать пространство, применяют камеры с опцией поворота. Внутри комнат можно смело ставить широкоугольные наблюдательные системы. Кроме того, на даче, в доме и за его пределами актуальны камеры с инфракрасной подсветкой.
Благодаря ей можно будет вести наблюдение без дополнительного освещения. Специалисты рекомендуют использовать купольные системы, внешне похожие на обстановку в помещении. Они гораздо эффективнее в борьбе против грабителей. Что касается рекордеров, то для них критично:
- число видеовходов;
- число каналов для получения звука;
- возможность записи;
- качество фиксируемых изображений;
- емкость запоминающего устройства.
На дачах предпочтительны опции записи при срабатывании датчика движения или при иной тревожной ситуации. Сплошная фиксация изображений очень дорога и сложна. И даже если она реализована, и есть необходимый массив носителей информации, — знакомство со всем видеоматериалом будет утомительно. Если придется снимать на большом расстоянии, нужно выбирать рекордеры с наибольшим разрешением. Минимальная емкость жесткого диска составляет 0,5 Тб.
Но такой емкости хватает только для систем, записывающих информацию по тревоге. Непрерывная фиксация нормально работает лишь при вместимости накопителей в 10 раз больше (и это минимальный показатель). Готовые комплекты могут иметь соединительные кабеля различных видов. Рекомендуется заранее ознакомиться с их описанием и выбрать подходящие варианты
Конечно, следует уделить внимание и репутации производителя, и отзывам на независимых ресурсах
Особенности выбора видеокамеры на дачу
На сегодняшний день рынок видеоаппаратуры для наблюдения и охраны представлен широким ассортиментом видеокамер для дачных участков. Есть камеры для дачи, которые передают информацию по интернету, сотовой связи или работают в автономном режиме.
Чтобы установить видеонаблюдение на даче своими руками, нужно определиться с моделью и функциональными возможностями оборудования. Прежде чем отправится за покупкой оптимального оборудования, нужно изучить, какие именно участки на объекте нуждаются в наблюдении.
Видеонаблюдение на дачу через интернет
Если нужно обеспечить охрану отдельной зоны или непосредственно дома, то одной камеры будет достаточно. Когда вопрос стоит о комплексной безопасности участка и дома, то может потребоваться комплект оборудования с внутренними и внешними устройствами для установки в нескольких зонах.

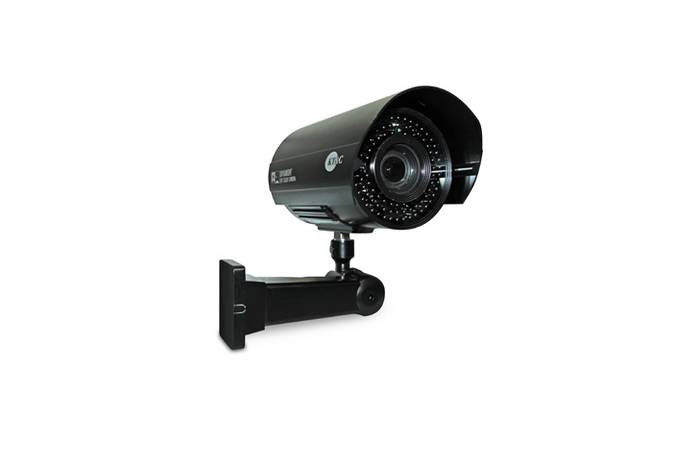

Камера для наружного наблюдения оснащена специальным кожухом и датчиками движения. Кожух защищает оборудование от неблагоприятных погодных условий и механического повреждения. При выборе камеры нужно учитывать ее степень защиты IP, рабочую температуру, светочувствительность.
Видеокамера с датчиком движения обеспечивает запись информации в трех режимах:
- беспрерывная запись;
- включение записи при обнаружении движения в контролируемой зоне;
- запись по графику.
Для видеонаблюдения с датчиком движения характерны срабатывания на появление в доме или на участке животных. Чтобы исключить ложное включение записи, некоторые модели камер дополняются специальным датчиком «иммунитет от животных». Но при этом их стоимость увеличивается.
При покупке видеокамеры для наблюдения следует обращать пристальное внимание на четкость передаваемого изображения. Видеонаблюдение на даче через интернет зависит от качества сигнала
Чтобы проверить качество изображения, можно воспользоваться тестовой демонстрацией в магазине.
Видеокамеры бывают низкого и высокого разрешения. Более точную и реалистичную картинку передают камеры с высоким разрешением. Второй тип оборудования также подходит для дачных участков, но качество изображения может отличаться от желаемого. При этом их стоимость не завышена и доступна для всех дачников.
Автономная система видеонаблюдения
Установка автономного видеонаблюдения для дачи подразумевает отсутствие подключения к интернету. Чтобы обеспечить запись информации в отсутствии владельцев дачи к камере нужно приобрести видеорегистратор и блок питания. Все данные записываются на жестком диске видеорегистратора.
При покупке камеры нужно учитывать несколько важных нюансов:
- длительность хранения записей должна соответствовать времени, на протяжении которого хозяева дачи отсутствуют;
- для видеорегистратора нужно подобрать максимально скрытное место, так как злоумышленники могут забрать его с собой;
- следует позаботиться о резервном источнике питания для системы, если на даче наблюдаются перебои в электросети.
Чтобы настроить и обеспечить первоначальный просмотр камеры, устанавливается монитор, но в постоянном подключении он не нуждается. В среднем камеры для организации автономного наблюдения стоят 3-7 тыс. руб.
Преимущества установки 3G камер
GSM видеонаблюдение для дачи осуществляется посредством видеозвонка или мобильного телефона. К достоинствам данного видеонаблюдения можно отнести мобильность и доступность, а к минусам – отсутствие архива записей.
Кроме того, можно использовать камеры с функцией P2P, которые не зависят от наличия стационарного интернета. Готовые комплекты видеонаблюдения для дачи осуществляют запись и передачу информации в удаленном режиме. В GSM камеры устанавливается СИМ-карта, обслуживаемая любым сотовым оператором, и карта памяти для обеспечения архива записей. Хорошая GSM видеокамера стоит в пределах 12-16 тыс. руб.
Настройка IP-камеры
Теперь настроим IP-камеру Hikvision DS-2CD2032-I. Как правило, любая IP-камер имеет свой заводской фиксированный IP адрес. Чтобы “увидеть” эту камеру на компьютере или видеорегистраторе, ей нужно присвоить IP адрес вашей сети. То есть если ваш роутер имеет IP адрес вида: 192.168.0.xx, то и IP-камере присваиваем адрес из той же подсети.
IP адрес прописанный на камере Hikvision DS-2CD2032-I по умолчанию: 192.0.0.64, номер порта: 8000. Имя пользователя по умолчанию: admin, пароль: 12345. Эти настройки соответственно нужно поменять. Делается это программой SADP, которая идет в комплекте с камерой.
Загружаем SADP. Программа автоматически находит все IP-камеры в сети. В данном случае у нас одна камера, меняем IP адрес на тот, который нам нужен и нажимаем «Save»
Кстати! У блога есть канал в Телеграм @freepcru в котором я публикую также различные IT-новости. Подпишись, чтобы не пропустить ничего интересного.
Все, IP адрес у нашей IP-камеры поменяли. Теперь камера “видна” в нашей домашней сети.
Заходим в браузер, вбиваем в адресную строку тот IP адрес, который мы присвоили ей. Вбиваем логин и пароль от камеры, и вуаля! Видим картинку с камеры
Теперь все настройки камеры доступны у нас через браузер и мы можем настраивать ее как нам хочется (менять разрешение видео, частоту кадров, сетевые настройки, яркость и контрастность картинки и др.). Я оставил в основном все настройки камеры по умолчанию.
Монтаж и настройка видеокамер
Во время установки всей системы видеонаблюдения еще потребуется маршрутизатор. И тут вам не обойтись без специального программного обеспечения (ПО). Его нужно установить на компьютер, который в системе видеонаблюдения играет важную роль. Такое ПО идет в комплекте. При установке и запуске этой программы нужно будет заняться настройкой камеры, и это надо сделать правильно.
Если есть необходимость установить несколько камер видеонаблюдения, нужно будет потрудиться, так как это дело не требует спешки, и все надо делать внимательно и терпеливо, то есть все настраиваемые операции для каждой камеры придется проводить по нескольку раз. Все эти действия необходимы для того, чтобы сгруппировать несколько картинок в единую большую картину (как пазлы). В этом настроечном деле неизменным помощником может быть портативный монитор или даже небольшой LCD телевизор с НЧ входом. Чтобы воспользоваться этими портативными видеомониторами, понадобится кабель с разъемами BNC-RG6, а также сам разъем, который используется вашим монитором. Удобство в том, что вы не бегаете туда-сюда и можете спокойно, «не отходя от кассы» грамотно настроить все, что вам необходимо (резкость, угол обзора и т.д.)
Но что если система видеонаблюдения уже смонтирована и изображение можно просмотреть только на основных мониторах? Как настроить камеры без лишней беготни? Тут вам без помощника не обойтись. Пусть он расположится у монитора с регистратором, а вы – у камеры, переговоры можно вести посредством мобильной связи. Такая корректировка дуэтом поможет настроить камеры так, как вам необходимо.
И вот камеры настроены. Однако это еще не все. Требуется настройка видеорегистратора. Как это сделать? Во-первых, нужно установить память (жесткие диски или SSD).
Затем можно приступить уже к основной настройке. Видеорегистраторы сами по себе ничем особо не отличаются друг от друга, какими бы навороченными они не были. Но это касается только меню. Поэтому на примере простой модели будет не сложно объяснить, как эта настройка происходит. Будем это делать при помощи ПК. Компьютер в этом случае можно считать довольно удобным устройством, которое используется для управления всей системой. Как водится, при входе в главное меню, вам придется ввести логин и пароль (эти данные предоставлены в документах изделия). После того как вы вошли в меню, вы увидите, что оно имеет шесть разделов. Будет уместным их рассмотреть.
Опция «Поиск» поможет вам зайти в архив, где вы найдете и сможете просмотреть интересующие вас видеоролики. Просто укажите дату, время и камеру, которая снимала нужный вам эпизод. С помощью вкладки «конфигурация» вы сможете управлять всей системой видеонаблюдения. А вот «управление» предназначено, соответственно, для управления памятью регистратора.
С помощью опции «настройка» вы сможете установить поворотные камеры и дисплей монитора. Функция «система» предназначена для отслеживания всех действий в самой системе. Самым главным разделом считается «автофункция», он способствует необходимой перезагрузке устройства регистратора. Это необходимо для его нормального функционирования.
И вот настал тот час, когда логично перейти к продукту нашей современной эпохи – IP-камерам.
Все цифровое оборудование удобно для использования, информативно и многофункционально.
Монтаж видеонаблюдения
Итак, когда у вас все компоненты видеонаблюдения будут приобретены для готовки , вставляем жесткий диск в видеорегистратор. Как это сделать я вам не буду показывать, у каждого регистратора свой порядок монтажа и он описан в документации к нему. Ничего сложного там нет. Покажу только, как выглядит сам видеорегистратор NOVICAM F2+
Особенности модели
- Компактный размер (ширина 20 см)
- Поддержка SATA HDD 3.5″ до 2 Тб. Рекомендуется устанавливать жесткие диски Seagate серии Green
- Одновременно: живое видео, запись, воспроизведение, сеть, архивирование, меню
- Выбор качества записи для каждого канала D1 (704×576) / HD1 (704×288) / CIF (352×288)
- Запись всех каналов в реальном времени с разрешением D1
- Удаленный просмотр через интернет в реальном времени и максимальном качестве (Windows 7 / Windows 8 / XP / Vista)
- Просмотр с мобильных устройств (iPhone, iPad, Android)
- Графический интерфейс пользователя
- USB мышь и ИК-пульт в комплекте

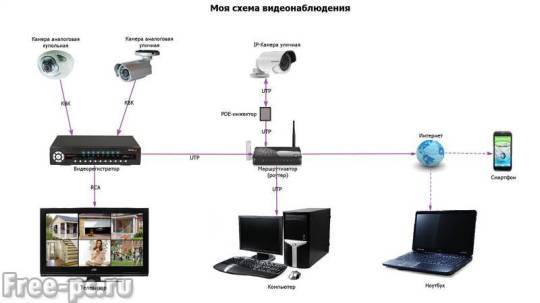

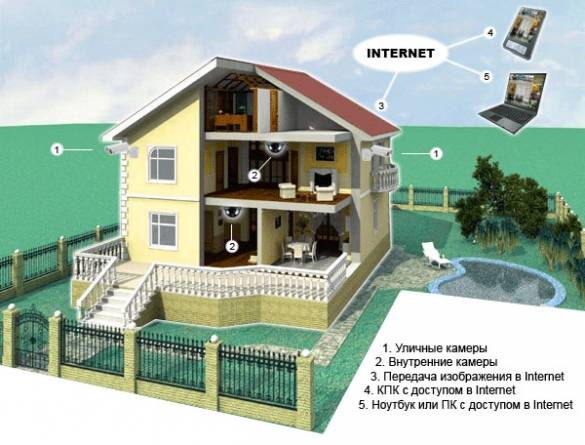

Теперь, чтобы сделать видеонаблюдение своими руками, я коротко распишу монтаж системы видеонаблюдения по шагам (применительно к квартире, дому, даче). Прошу меня строго не судить, так как я самоучка и все делал сам без чьей либо помощи. Вначале покажу вам общую схему моего видеонаблюдения (картинки кликабельны):
Итак, теперь собственно по шагам:

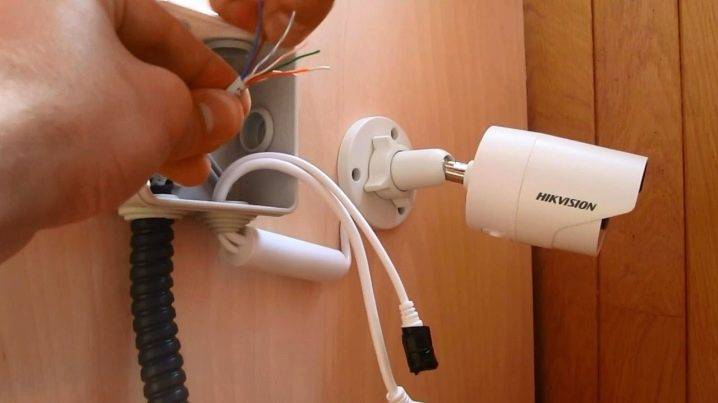

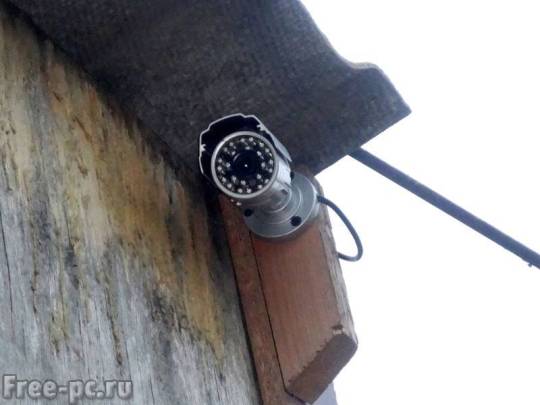

Монтируем камеры видеонаблюдения на своих местах. У меня одна аналоговая камера смонтирована на потолке внутри дома. Вторая аналоговая и IP-камера – во дворе дома
Монтируем кабель КВК от места установки камер до предполагаемого места установки видеорегистратора. Имеем ввиду, что аналоговые камеры подключаются через кабель КВК, IP-камеры – через кабель UTP “витая пара”. Поэтому кабель “UTP” необходимо крепить от места установки IP-камеры до вашего роутера. У меня кабель уложен “по народному”, поэтому я его практически нигде не крепил
Зачищаем концы кабеля КВК и обжимаем его разъемами. У нас по одному кабелю передается видеосигнал от камеры и питание к нему. Поэтому нужно еще подключить питание к этому кабелю от блока питания 12В.

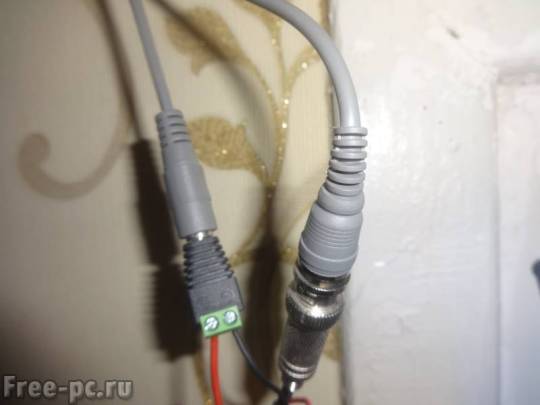

Подключаем один конец кабеля КВК вместе с питанием к аналоговой камере
Конец кабеля “UTP” в разъем IP-камеры, второй конец – в блок питания для IP-камеры (POE-инжектор), а от блока питания уже кабелем в свободный разъем роутера
Видеорегистратор устанавливаете в удобное и желательно скрытое от посторонних глаз место.
- Подключаете к нему наш смонтированный кабель КВК от аналоговых камер (от каждого кабеля в отдельное гнездо).
- К кабелю КВК подключаете питание от блока питания 12В.

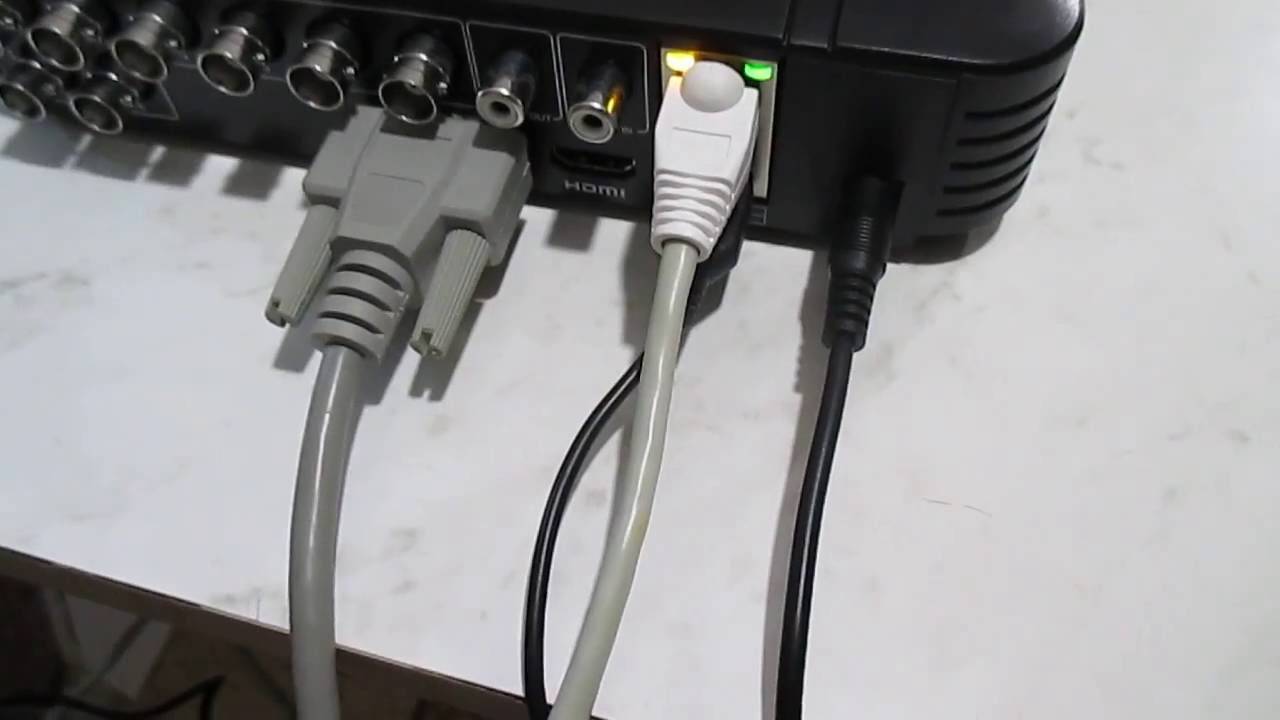

- Подключаете в разъем RJ-45 видеорегистратора предварительно “обжатый” кабель “UTP” (второй его конец вставляете в свободный порт роутера).
- Если хотите смотреть картинку с камер на вашем телевизоре, то подключаете композитный кабель до телевизора (можно через кабель HDMI, но у меня почему то этот способ не заработал)
- Подключаете к регистратору питание от его блока питания.
Ну, вот половина работы можно сказать проделали. Далее нам нужно все настроить правильно.
Доступные варианты организации видеонаблюдения
Конечно, для создания профессиональной системы захвата изображений необходимы определенные финансовые вливания: покупка камер, видео регистраторов, мониторов, кабелей и блоков питания. Для домашнего или частного применения все это не нужно. Требования у статистического пользователя невелики — доступность просмотра нескольких точек дома или квартиры в любое время, с записью происходящего. Все это можно получить, если организовать ip видеонаблюдение своими руками с использованием WEB камер или смартфонов, а также компьютера или планшета, в качестве контролирующего узла. Для повышения уровня домашней системы наблюдения применяются и специализированные устройства захвата изображения.
Специализированные камеры

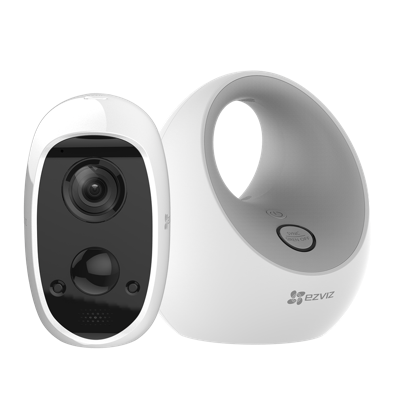

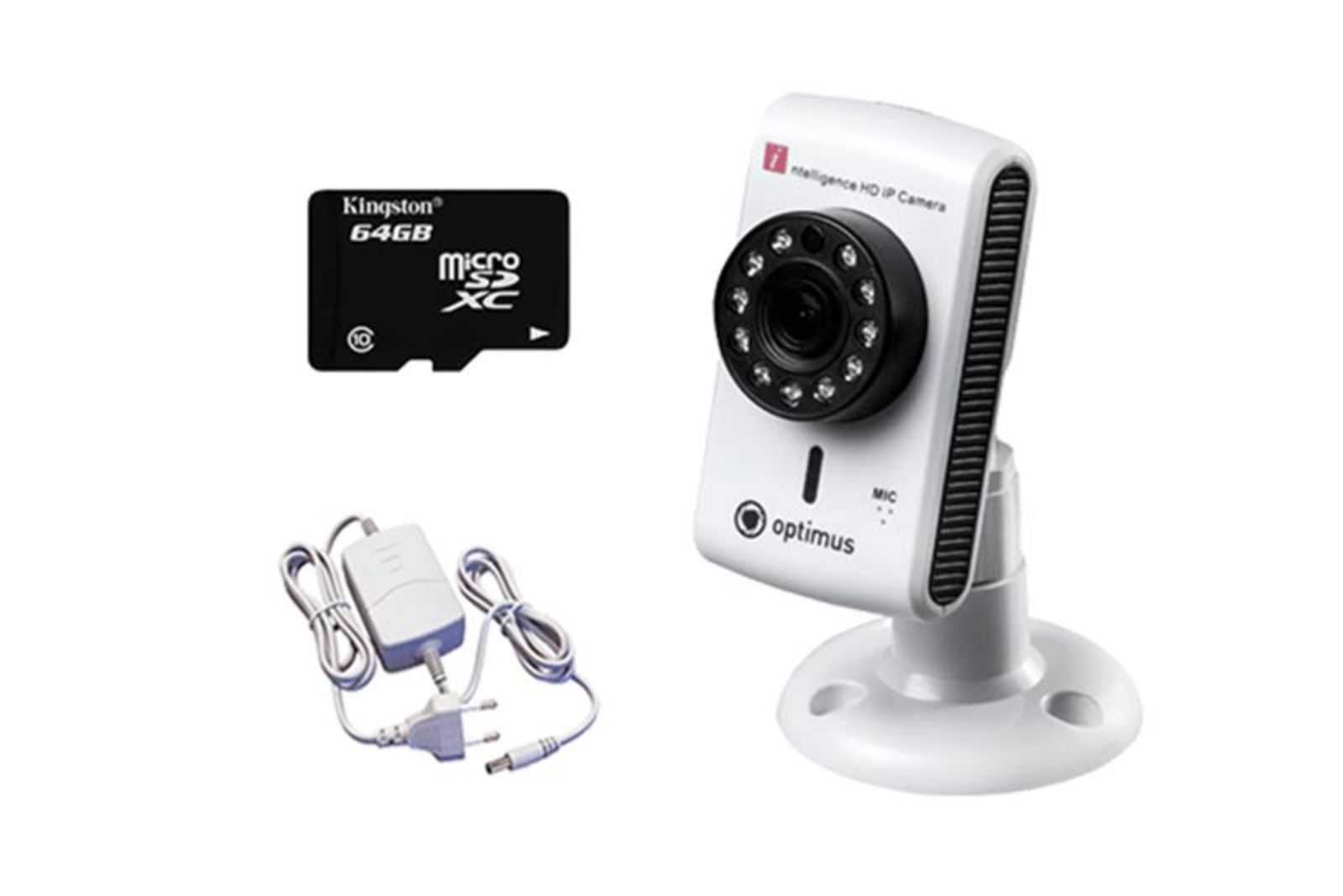

Бытовые варианты устройств захвата реального изображения достаточно миниатюрны. Многие из них оснащены датчиком движения и инфракрасной подсветкой. Кроме того, специализированные камеры позволяют записывать видео на установленную в них SD карту в течение некоторого времени, пока не сядет аккумулятор. Или же выполнять это практически бесконечно при постоянном питании через обычный USB разъем. При отсутствии движения устройство уходит в режим «сна», до момента очередного возникновения необходимости работы, экономя заряд встроенного источника питания. Управляются и настраиваются специализированные камеры, посредством смартфона или компьютера при прямом или WIFI подключении.
Вид связи, указанный последним, дает и большой бонус в плане контроля поля зрения устройства и настройки его функций, вне зависимости от текущего расположения оператора.
Присоединив устройство подобного плана к домашней компьютерной сети, можно добиться передачи и просмотра изображения через интернет в любой точке света. Обычно соединение с камерой захвата производиться при помощи клиентских программ, устанавливаемых на компьютер, планшеты или смартфоны под управлением Windows, Linux, iOS и Android. Есть варианты оборудования, создающие сами готовый интерфейс доступа к функциям устройства захвата посредством любого браузера. Все возможности, предоставляемые камерой, обычно описаны в идущих к ней руководствах.

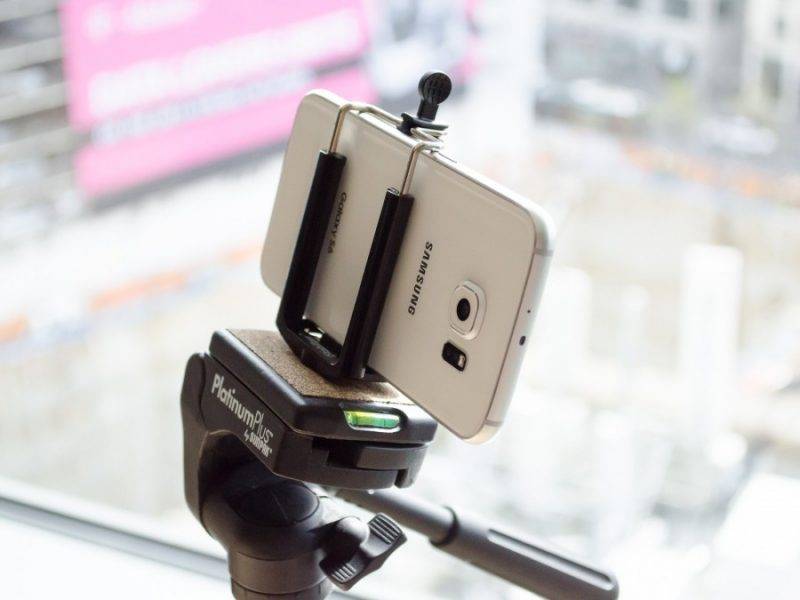

С использования смартфона
У многих скапливаются дома уже устаревшие, тем не менее, еще работающие смартфоны. Их также можно применять в качестве устройств захвата изображения. Для этого достаточно чтобы сам телефон обладал камерой и имел выход в мобильный интернет или сеть. На него ставиться специальная программа-сервер, наподобие IP Webcam, Home Security Camera — Alfred, TrackView, AtHome Video Streamer & Camera, Warden Cam, Telephoto.
Работа с камерами, просмотр текущего изображения и записей, в случае перечисленных разработок, производится при помощи Web интерфейса или клиентской части, установленной на компьютер, или другой смартфон. Одна из интересных функций доступных при использовании телефона в качестве устройства захвата — возможность обратной связи. В большинстве названых программ доступно удаленное включение изображения на экране и передача голоса. Есть функция кратковременного зажигания вспышки для привлечения внимания.
Применяя Web-камеру
Наиболее простой способ создания системы видеонаблюдения своими руками — использование WEB камер, подключенных к компьютеру или ноутбуку. Причем существуют их варианты, соединяющиеся не только через шнур USB, но и посредством радио или WIFI.
Управляющая программа ставится на клиентское устройство, превращая его среди всех прочих возможностей, в хранилище видеозаписей и монитор текущего состояния камеры. Функциональность клиентского ПО этим не ограничиваются. Для многих из подобных программ доступна трансляция онлайн через сеть и сохранение данных в облачных серверах, откуда их можно просматривать, используя другие высокоинтеллектуальные аппараты. На чем, собственно и основывается система удаленного видеонаблюдения через интернет для частного дома или квартиры, собранная своими руками

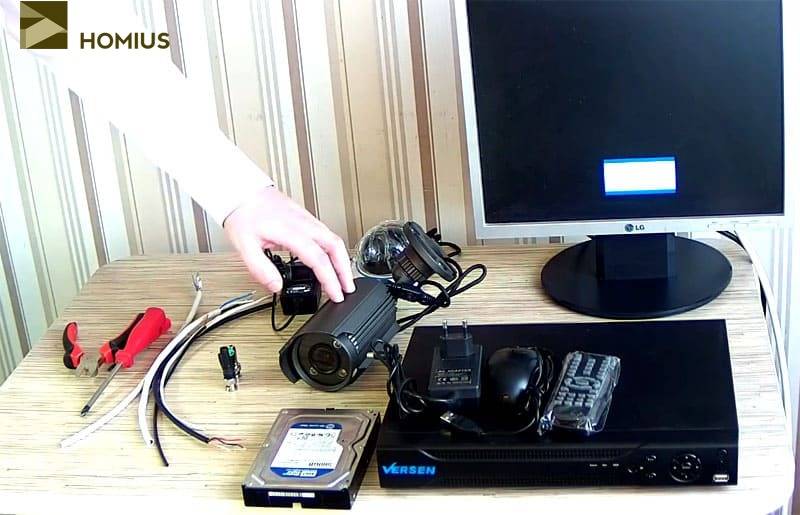

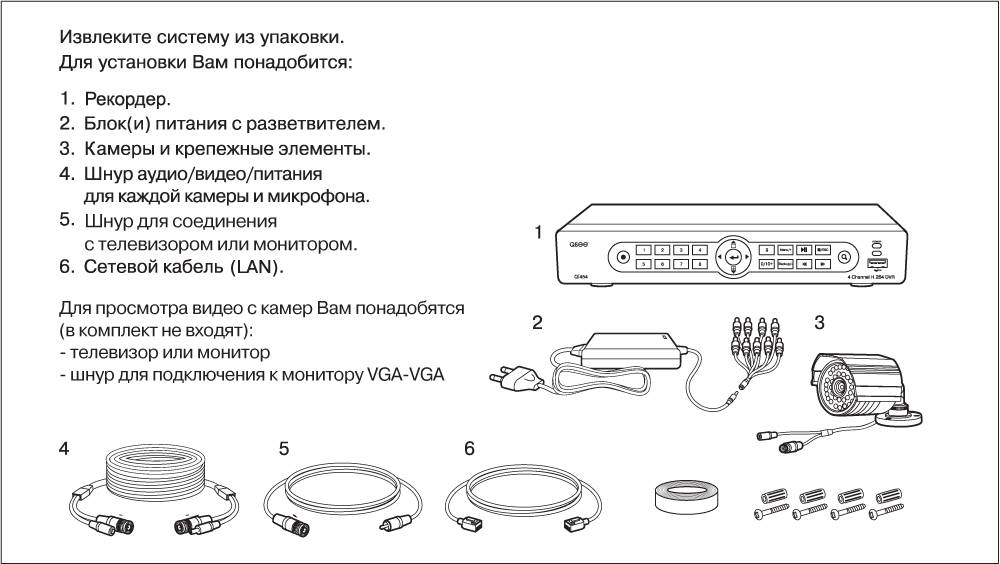

Основные элементы системы видеонаблюдения, сопутствующие детали и инструменты

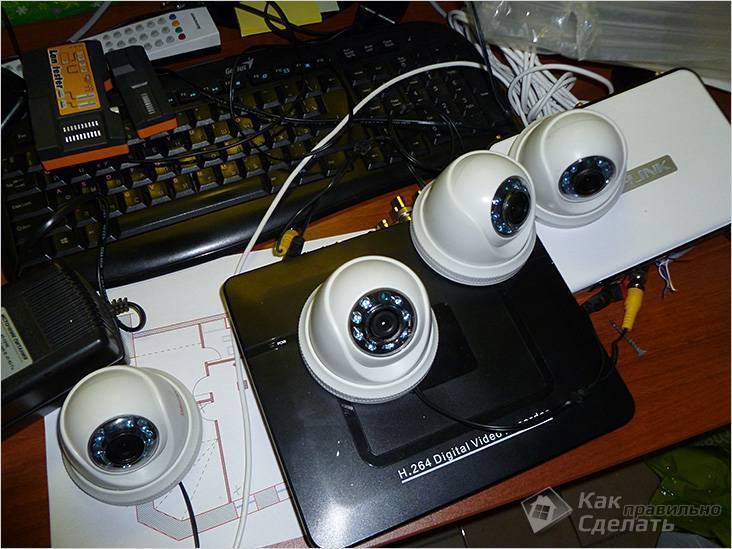

Если все необходимые составляющие системы под рукой, то смонтировать её не слишком сложно, однако, как и в любом другом деле, здесь присутствуют некоторые нюансы, обойти вниманием которые нельзя. Для начала следует разобраться, что потребуется для работы:
- регистратор с пультом управления, мышкой и блоком питания;
- сама видеокамера (в нашем случае их две – уличная и для помещения) с бесперебойным питанием;
- жёсткий диск (такой, какой устанавливается в системный блок персонального компьютера);
- коннекторы и соединительные провода;
- отвёртки, бокорезы.
Оборудование и инструмент, который необходим для монтажа системы видеонаблюдения
