Самостоятельное строительство каркасного гаража из металлопрофиля

Технология возведения каркасного гаража

Строительство гаража из каркасной трубы своими руками начинается с подготовительных работ. Необходимо очистить отведенный под постройку участок от поверхностной растительности, выкорчевать корни деревьев, при наличии естественного уклона — выровнять площадку.

Далее выполняться разметка здания, для которой потребуется бечевка и арматурные колышки. Прутки арматуры вбиваются по углам здания и соединяются бечевкой, таким образом вы получаете перенесенные на участок контуры стен гаража.

Монтаж столбчатого фундамента под каркасный гараж из профильных труб:

  • по предварительно размеченных углам своими руками выкапываются ямы размером 50*50*50 см;
  • на дне ям обустраивается уплотняющая подушка из смеси песка и гравия толщиной 20 см;
  • нарезаются профильные трубы на отрезки, равные длиной высоте стен гаража, и устанавливаются по центру угловых ям — для придания стойкам устойчивости их необходимо вбить в землю;
  • ямы с установленными стойками заливаются бетоном марки М300.

На набор бетоном прочности необходимо 5-7 дней, на протяжении которых вы будете собирать каркас постройки. Составляющие элементы каркаса свариваются отдельно, после чего коробка гаража монтируется на забетонированные стойки.

Вам потребуется своими руками подготовить следующие элементы каркаса гаража:

  1. Боковые панели — 2 шт. Высота панелей — 2.1 м, ширина — 5.5 м. Шаг между вертикальными поясами панели — 1.37 м, горизонтальный пояс устанавливается на высоте 1,05 см. Для сборки боковых панелей используются трубы сечением 40*25 мм, расход материала — 27 м на одну конструкцию. Укладка труб нижнего пояса выполняется на ребро 25 мм.
  2. Задняя панель — 1 шт (расход труб — 17.5 м). Высота панели составляет 2.06 м, ширина — 2.95 м. Нижний пояс панели укладывается на ребро 40 мм. По периметру конструкции трубы необходимо приваривать так, чтобы стык задней и боковых панелей совпадал по плоскостям труб.
  3. Рама ворот — 1 шт (расход трубы 40*25 мм — 14.5 м). Размеры передней панели под ворота аналогичны задней стенке гаража. Ворота также можно сделать самостоятельно из профильного каркаса, облицованного профлистом.
  4. Промежуточная ферма — 3 шт (расход материала — 17.5 м труб на каждую ферму). В конструкции фермы предусматриваются опорный пластины толщиной 4-5 мм под размещение водосточных коммуникаций. Высота фермы — 50 см, ширина — 295 см.
  5. Фронтонные фермы — 2 шт (расход по 8.5 метров труб на каждую). Габаритные размеры конструкции идентичны каркасу промежуточной фермы.

По завершению подготовки всех составляющих элементов выполняется монтаж каркаса на забетонированных стойках. Панели соединяются со стойками посредством сварки либо с помощью болтов. В плане скорости выполнения и надежности сварка предпочтительна.

К боковым панелям привариваются фермы кровли,  поверх которых устанавливаются продольные пояса длиной 5.5 метров из 35-го уголка под фиксацию обшивки. На крышу потребуется 4 продольных пояса распределенных с одинаковым шагом.

После того как вы своими руками сделали коробку гаража из профильных труб можно приступать к обшивке стен и кровли профнастилом.  Данные работы предельно просты в исполнении — на каркасе из труб профлист устанавливается с помощью саморезов по металлу. Следите за тем, чтобы саморезы входили в профиль строго перпендикулярно.


Сборка каркасного гаража из профиля

Последовательность монтажа стен своими руками:

  • первый лист профнастила устанавливается на угловой части здания, после чего фиксируется смежная с ним панель — листы выводятся в стык, который изнутри заделывается монтажной пеной;
  • по завершению фиксации на поверхности труб профнастила вся площадь облицовки изнутри оклеивается пароизоляционным материалом (Алюформ, Мегаизол и т.д);
  • на каркасе внутри гаража фиксируется обрешетка из алюминиевого гипсокартонового профиля с ячейками 50*100 мм;
  • внутри ячеек каркаса размещается теплоизоляционный материал — минеральная вата либо экструдированный пенополистирол, утеплитель крепится на стенах с помощью приклеивания;
  • поверхность утеплителя оклеивается внутренним слоем пароизоляции, после чего стены гаража обшиваются вагонкой либо произвольным облицовочным материалом.

Потребность в утеплении гаража из профильных труб, построенного своими руками, возникает из-за  малой толщины профлиста и высокой теплопроводности металла — если не выполнить теплоизоляцию при таких стенах зимой в гараже будет держаться минусовая температура. Также без теплоизоляции могут возникать проблемы с конденсатом и обледенением стен.

Если же вы проживаете в теплой местности либо планируете использовать гараж из труб как временную стоянку, эксплуатировать помещение можно сразу же после обшивки профильного каркаса профлистом.

Монтаж каркаса, возведение стен и крыши

Каркас конструкции можно собрать из оцинкованного П-образного профиля или металлической арматуры другого типа, скрепляя отдельные элементы при помощи болтов и саморезов по металлу.

  1. На начальном этапе сборки металлический профиль нарезают кусками, обозначенной в чертеже длинны и на ровной площадке собирают из них первую стены. Вертикальные стойки монтируют с такой частотой, чтобы один металлопрофильный лист крепился на трех ребрах, то есть с шагом около полуметра. Для соблюдения симметричности сверяют перпендикулярность углов, измеряя длину диагоналей каркаса, которая должна быть идентична для всех углов. По такой же технологии собирают парную боковую стену гаража.
  2. Конструкция тыльной стены строения определяется типом выбранной крыши – если она односкатная, то торцевую стенку можно собирать как прямоугольник, в случае же выбора двускатного покрытия – к ней понадобится приделать фронтон.
  3. Лицевая стена также может конструироваться из двух частей: рамы в виде прямоугольника с отверстиями для ворот и фронтона. Из-за наличия подвижных элементов каркас рамы желательно сделать более мощным, это делается простой вставкой одного профиля в другой.
  4. Каркасом ворот также служит профиль, из которого собирают два прямоугольника близнеца – створки ворот, укрепленных диагональными ребрами жесткости.
  5. Отдельные элементы каркаса собирают в единую конструкцию на уже готовом фундаменте, для чего поставив все четыре стенки, скрепляют их между собой саморезами. Далее, всю конструкцию надежно фиксируют на фундаменте уголками, саморезами, дюбель-гвоздями или болтами.
  6. Крышу собирают из того же профиля, путем конструирования треугольников по типу стропильной пары. Их желательно укрепить откосами. Количество таких элементов должно соответствовать количеству отвесных ребер на стенах конструкции. Каркас крыши фиксируют на стенах с помощью саморезов.
  7. На заключительном этапе монтажных работ каркасы стены и крыши будущего гаража покрывают металлопрофилем. Начинают эту операцию с боковой стороны, там, где она соединена с рамой для фиксации ворот. Обшивку уже повешенного на петли каркаса ворот выполняют по той же технологии.

Чертёж гаража

После определения места расположения и границ участка можно расчертить размеры конструкции на бумаге. Основные элементы чертежа будут состоять из рамы и листов профнастила.

При создании проекта учитываются следующие факторы:

  1. Наличие смотровой ямы, её размеры и лестница.
  2. Структура пола и его высота.
  3. Особенности грунта.
  4. Наличие фундамента и его тип.
  5. Система раздвижения ворот, размеры.
  6. Крепежи и их месторасположение.
  7. Кровля и её разновидность.
  8. Система вентиляции.
  9. Коммуникации.

Самостоятельно расчертить на листе проект гаража вполне возможно. Но для облегчения работы и правильного расчёта лучше использовать специальные программы: Солитворкс, AutoCAD.

Обшивка и отделка

Если не брать в расчет процесс заливки и затвердевания фундамента, гараж из профнастила можно построить за 1-2 дня. Некоторые производители выпускают готовые типовые комплекты, в которых элементы каркаса и обшивки нарезаны в размер, а мастеру остается только собрать конструкцию с помощью шуруповерта по прилагающейся схеме. Работы выполняют в следующем порядке:

  1. В первую очередь профнастилом обшивают стены гаража. Крепление выполняют внахлест на 1-2 волны с помощью хорошего аккумуляторного шуруповерта. Используют специальные саморезы для профилированного листа из оцинкованной стали с резиновой шайбой.

  2. Сооружают кровельный пирог. Крыша из профнастила состоит из 2 слоев: гидроизоляции и кровельного покрытия. Между этими слоями располагается обрешетка из металла или древесины. В качестве гидроизоляции используют подкладочный рубероид. Срезы профнастила для защиты от коррозии обрабатывают шпаклевкой для металла или краской.

  3. На нижнюю обвязку каркаса настилают балки перекрытия, а затем настилают дощатый пол. Пиломатериалы выбирают с учетом веса автомобиля.
  4. Устанавливают ворота. Наиболее дешевый, простой вариант – двустворчатые, распашные ворота на петлях, которые легко делаются своими руками. Более сложную конструкцию имеет подъемный механизм.
  5. Отделывают гараж изнутри. Проводят освещение, монтируют полки и ящики для хранения инструмента, садового инвентаря или других хозяйственных мелочей.

Последовательность работ

Строительство гаража из металлоконструкций своими руками — алгоритм действий:

  1. Подготовка строительной площадки, выверка горизонталей по уровню.
  2. Разметка основания.
  3. Подготовка грунта под фундамент:
  4. рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
  5. устройство опалубки из досок или ОСП для формирования цоколя.
  6. Устройство фундамента:
  7. гидроизоляция наружных стенок фундамента рулонным герметиком;
  8. армирование металлическим прутом пространства траншеи;
  9. закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
  10. заливка бетоном М 400.
  11. Подготовка котлована для смотровой ямы или кессона — овощехранилища.

Как сделать металлический гараж?

5— стропильные фермы;

6, 11, 12, 13 — нижняя обвязка каркаса;

8,9 — наружная обшивка;

10. — угловые стойки;

23, 25 — верхняя обвязка каркаса;

I- II— болтовое соединение каркаса;

III — крепление основания стропил;

IV — сборочный узел верхней обвязки.

Напольным покрытием в гараже может служить двойная обработка чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.

Изготовление ворот для гаража:
сборка рамы;
облицовка листовым материалом полотна ворот;
врезка по низу полотна решётки приточной вентиляции;
крепление петель и навеска ворот;
установка механизма открывания (подъёма), засовов, замков.

Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.

Как изготовить металлический гараж своими руками — чертеж, расчет:

Как и чем утепляют?

Если об утеплении подумали на этапе проектирования, каркас может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.

Поверх утеплителя желательно натянуть паропроницаемую мембрану от естественных испарений, которые неизбежны в процессе эксплуатации гаража.

Но наиболее безопасным термоизолятором для гаража будет минеральная вата, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки внутренних стен гаража используют:

  • металлическую и деревянную вагонку;
  • гипсокартон под покраску.

Установка

На что поставить металлический гараж? На полозья. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.

Монтаж на полозьях — вид сварных работ, при которых:

  1. Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
  2. К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
  3. Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
  4. Торцы труб заваривают.
  5. На полозья наносят слой битума для защиты металла от коррозии.

Как установить гараж металлический правильно?

Установка гаража металлического на полозья требует:

  • устройства деревянного пола;
  • устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.

Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты сделать несложно путём простых арифметических действий, если знать:

  • общий объём стен и крыши (произведение площади на толщину элементов конструкции);
  • удельный вес металла.

Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны.

Подготовка к строительству: инструменты и материалы

При выборе древесины для строительства необходимо учитывать несколько факторов:

  1. Брусья могут быть клеёные и цельные. Первый вариант — не деформируется со временем, не требует дополнительных опор. Однако его стоимость в разы превышает цельный.
  2. Использование непрофилированного бруса увеличивает расход антисептиков, антипиренов, окрасочных материалов. Также в процессе обработки могут возникнуть трещины, требующие шпатлевки. У профилированного бруса такие недостатки отсутствуют.

Следует тщательно подходить и к выбору породы древесины. Среди пригодных для строительства каркасного гаража выделяют:

  1. Дуб. Очень прочный и надёжный материал. Высокая прочность приводит к сложности обработки, потому распил может делать поставщик.
  2. Бук. Основные достоинства — практичность, лёгкость в обработке, приятные естественные оттенки.
  3. Ольха — недорогой материал, способный имитировать более ценные породы. Устойчив к повышенной влажности.
  4. Сосна — самый дешёвый и популярный строительный материал. Основные недостатки — слабая устойчивость к влаге, подверженность механическим воздействиям.
  5. Лиственница идеальна для регионов с высокой влажностью. Она прочна и не подвержена гниению.

Также для строительства понадобится комплект инструментов:

  1. Шурупы, шиферные гвозди и другие крепёжные элементы.
  2. Металлические уголки.
  3. Профнастил или другой материал для обшивки.
  4. Строительный отвес.
  5. Шуруповёрт или набор отвёрток.
  6. Ножовка или ножницы по металлу.

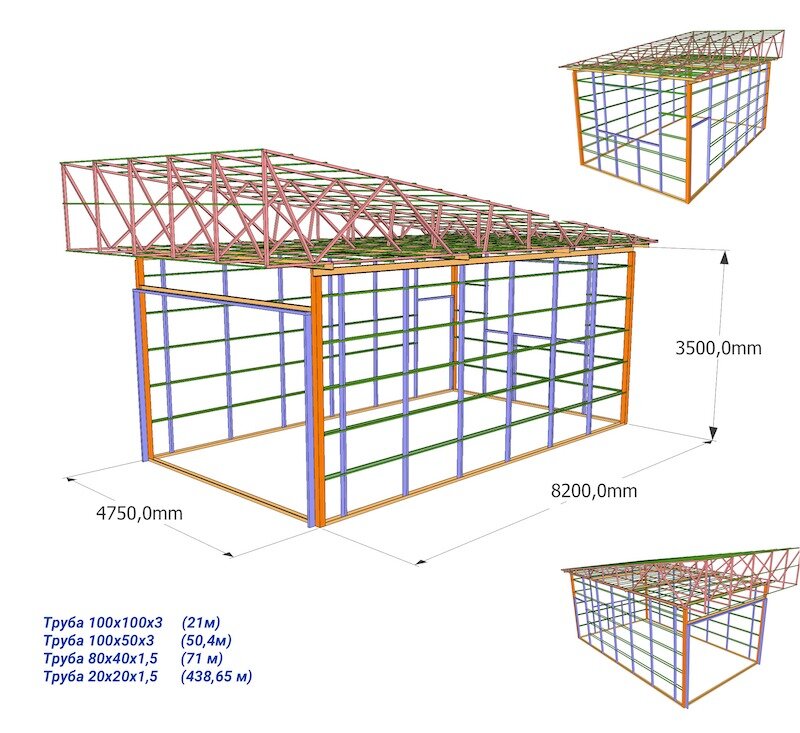

Размеры и подробный чертёж

Ширина стандартного каркасного гаража для одной машины — около четырёх метров. Длина — не менее 5,5, может доходить и до семи. Высота — 2,5–2,7 метра, без учёта кровли. Конкретные размеры выбираются с учётом особенностей конкретного автомобиля. К примеру, высота гаража для бортовой газели — не менее трёх метров. Минимальное расстояние от автомашины до стены — полметра.

На чертеже представлена конструкция, ориентированная на один автомобиль

Все габариты указываются примерно

При строительстве гаража для двух автомобилей плановая ширина строения удваивается.

Проекты гаражей

Количество проектов 41 Проект Навес на 4 авто

В избранное

89.79² Общая площадь

от 1 212 165 р. Срок возведения индивидуально

Проект Гараж ФГ-60-1-58

В избранное

  • 58² Общая площадь
  • 10 x 6м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

Проект Гараж с жилым этажом

В избранное

158² Общая площадь

от 2 133 000 р. Срок возведения индивидуально

Проект навеса «Канопи»

В избранное

32² Общая площадь

от 432 000 р. Срок возведения индивидуально

Проект Гараж со сторожкой

В избранное

37² Общая площадь

от 499 500 р. Срок возведения 27 дней

Есть на выставке

Проект Навес для двух машин «Вокзал для двоих»

В избранное

33² Общая площадь

от 170 350 р. Срок возведения индивидуально

Проект навеса «Тринидад»

В избранное

23.1² Общая площадь

от 311 850 р. Срок возведения индивидуально

Проект Гараж «Вместе веселее»

В избранное

  • 42² Общая площадь
  • 6 x 7м Площадь застройки

от 121 100 р. Срок возведения 1 день

Проект Гараж «Автопорт»

В избранное

  • 36² Общая площадь
  • 6 x 6м Площадь застройки

от 166 150 р. Срок возведения 1 день

Проект навеса «Скарборо»

В избранное

40.6² Общая площадь

от 548 100 р. Срок возведения индивидуально

Проект Гаража-26

В избранное

  • 60² Общая площадь
  • 6 x 12м Площадь застройки

от 1 014 000 р. Срок возведения индивидуально

Проект Гараж ФГ-61-1-41

В избранное

  • 41² Общая площадь
  • 6 x 6м Площадь застройки

индивидуальный расчет Срок возведения индивидуально

Проект Гараж «8 колёс»

В избранное

  • 33² Общая площадь
  • 6 x 6м Площадь застройки

от 140 850 р. Срок возведения 1 день

Проект Гараж «Умелые руки»

В избранное

  • 27² Общая площадь
  • 6 x 6м Площадь застройки

от 122 500 р. Срок возведения 1 день

Проект Гараж «Верес»

В избранное

  • 30.17² Общая площадь
  • 6 x 11м Площадь застройки

от 606 700 р. Срок возведения индивидуально

  • 1 комната
  • 1 санузел

Проект Гараж со сторожкой 2

В избранное

48.97² Общая площадь

от 661 095 р. Срок возведения индивидуально

Проект Гараж «Ласточкино гнездо»

В избранное

  • 22² Общая площадь
  • 4 x 6м Площадь застройки

от 73 650 р. Срок возведения 1 день

Проект навеса «Кагуас»

В избранное

11.7² Общая площадь

от 157 950 р. Срок возведения индивидуально

Проект навеса «Мартиника-1»

В избранное

31.8² Общая площадь

от 429 300 р. Срок возведения индивидуально

Проект Гараж с навесом из бруса «Инь-Ян»

В избранное

  • 36² Общая площадь
  • 6 x 6м Площадь застройки

от 187 100 р. Срок возведения 1 день

Смотреть все проекты

В статье будем разбирать тему сооружения гаража из профильной трубы. Сразу отметим, что материал для сборки сегодня очень популярен. Профильная труба обладает достаточной прочностью при небольшой толщине стенки. Она дешевле стандартной трубы с круглым сечением, проводить с ней какие-либо операции тоже несложно. Обязательно расскажем о сооружении гаража поэтапно, какие для этого лучше использовать трубы, нужен ли под такой облегченный каркасный гараж фундамент.


Гараж из профилированной трубы и профнастила Источник garazhmechti.ru

Схема гаража

Начать следует именно с этого. Гараж – это общее название крытого стояночного места, а что конкретно нужно именно нам?

Габариты

Если бокс рассчитывается под 1 легковую машину, то оптимальными считаются параметры 3 х 5 (м). Этого достаточно, чтобы дополнительно установить рабочий стол (как сделать верстак, читайте здесь), смонтировать полки, шкафчики и тому подобное. То есть обустроить собственный мини-автосервис (домашнюю мастерскую).

Соответственно, бокс на 2 единицы техники должен быть шире – порядка 4,5 м. Следует ориентироваться и на марки машин. Ведь после постановки в бокс они не должны стоять вплотную так, чтобы было невозможно открыть дверцу, не задев «соседа».

Крыша гаража

Вариантов всего 2 – одно- (плоская) или двускатная. В принципе, при сборке гаража из металлопрофиля разница небольшая, так как в последнем случае не придется сооружать мощную систему стропил, как это делается при строительстве жилых домов. То, что расход материалов будет большим – минус, но увеличение полезного пространства – плюс.

Ворота

Какие они будут – поворотные, распашные (как сделать такие ворота — читайте), количество створок, будет ли в одной из них дверь? Со всеми этими нюансами следует определиться заранее.

Погреб, смотровая яма

Как правило, эти дополнительные «объекты» встречаются практически в каждом боксе. И если яма еще под вопросом, то хранилище продуктовых запасов – непременный атрибут практически любого гаража. Поэтому при определении его размеров нужно учесть удобство расположения погреба и пользования им.

Каркас гаража

Из чего его сооружать? В принципе, профлистами можно обшить что угодно. Например, брус.

Работать с древесиной несложно, но ее недостаток известен – необходимость в систематической обработке материала препаратами от гниения (огнебиозащита). Поэтому чаще всего для таких построек легкого типа выбирается металл. Чтобы уменьшить вес конструкции, заготовки лучше брать профилированные. Трубы бывают разными – для каркаса гаража целесообразнее приобретать изделия с прямоугольным сечением.

Такие заготовки намного проще соединять, да и потом, в процессе эксплуатации, если придется сверлить опору (например, для закрепления полок, крючков и тому подобное), это будет сделать гораздо удобнее, чем проделывать отверстия в образцах круглой формы.

Разновидность

Для гаража целесообразнее приобретать «оцинковку». Во-первых, листы с полимерным покрытием стоят дороже. Во-вторых, процесс их раскроя (а этим непременно придется заниматься) гораздо сложнее. В частном секторе основной эл/инструмент при работе с железом – «болгарка». Термическое воздействие в области реза приводит к оплавлению полимера, брызги металла – к его прожогу. Поэтому такая работа требует опыта. Да и есть ли смысл тратиться на более дорогой материал, если цинковое покрытие смотрится хорошо, а при необходимости гараж несложно выкрасить в любой цвет?

Параметры профиля

Для гаража достаточно металлопрофиля категории «С» или «НС», причем как для стен, так и для крыши. Толщина – 0,5; высота волны – не меньше 20 (мм). Приобретать более дешевую продукцию с маркировкой «8» или «10» не имеет смысла. Такие листы не обеспечат должной прочности конструкции. Постоянная вибрация тонкого проката приведет к образованию щелей, деформации металла в местах его фиксации крепежом. Последствия излишней экономии – частый ремонт обшивки.

На заметку! При расчете требуемого количества листов нужно учесть 2 момента:

  • Они укладываются с небольшим (порядка 15 см) «перехлестом».
  • При раскрое не всегда получается обеспечить точность реза по линии.

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

  • металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
  • металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
  • металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
  • обрезная доска или ОSB (для опалубки);
  • листовой материал для наружной отделки стен гаража категории С или НС;
  • листовой материал для внутренней отделки гаража;
  • рулонный или плёночный гидроизолятор;
  • утеплитель (в плитах или матах);
  • мембранную плёнку;
  • крепёж (саморезы для металла, дюбеля, уголки, болты);
  • кровельный материал;
  • доборные детали для заделки углов и стыков;
  • ворота;
  • петли для ворот;
  • засов, замок;
  • сухая смесь М 400 для раствора;
  • щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки.

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

  • колышки и капроновый шнур для разметки;
  • рулетка и уровень;
  • штыковая лопата;
  • бетономешалка;
  • правило;
  • ножницы по металлу;
  • электропила «болгарка»;
  • шуруповёрт;
  • электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

  • лёгкость конструкции;
  • выбор под неё любого фундамента неглубокого заложения;
  • прочность жёстких связей каркаса;
  • простота монтажа без спецтехники;
  • пожарная безопасность;
  • сохранность геометрии при любых подвижках почвы;
  • идеальная поверхность стен;
  • минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
  • стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
  • эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Проведение работ

Завершив подготовительные работы, можно приступать к непосредственному монтажу постройки из металлопрофиля. Чтобы возвести прочную конструкцию, которая прослужит долгие годы, необходимо при возведении соблюдать последовательность действий и придерживаться перечня стандартных строительных правил.

Фундамента и пола

Выполненный из металлопрофиля гараж является относительно легкой конструкцией, которая не требует мощного основания. В большинстве случаев достаточно устроить столбчатый фундамент, мелкозаглубленную ленту или плиту. Поскольку пол потребуется забетонировать, оптимальным вариантом будет утепленная шведская плита с габаритами на 20-40 см больше с каждой стороны.

Перед закладыванием фундамента нужно продумать способ отведения грунтовых вод, чтобы предотвратить затопление. Возводить плиты можно только на ровных поверхностях, поэтому нужно сначала выравнивать территорию и разметить габариты основания. В процесс монтажа фундамента и пола также необходимо:

  • выкопать грунт на глубину 30-40 см согласно обозначенной разметке;
  • утрамбовать почву на основании и стенках котлована;
  • сформировать песчаный слой толщиной около 15 см;
  • уложить геотекстиль и слой гравия;
  • обустроить инженерные коммуникации;
  • установить плиты пенополистирола и рубероид;
  • выстроить опалубку по периметру плиты;
  • залить бетон.

По желанию можно проложить поверх бетонного фундамента слой теплоизоляции. Перекрыть утеплитель можно кафелем или другим схожим материалом.

Возведение каркаса

Собирать каркас можно непосредственно на обустроенном фундаменте либо отдельно от него. Для возведения каркаса необходимо выполнить следующие действия:

  • смонтировать стартовый профиль, при помощи которого будет сформировано нижнее основание периметра здания;
  • воспользовавшись сварочным аппаратом, зафиксировать угловые стойки;
  • сформировать верхнюю обвязку из углового швеллера;
  • установить промежуточные стойки, которые изготавливаются из профильной трубы;
  • закрепить трубы для устройства кровли и сформировать ее наклон.

Монтаж металлопрофиля

Основным этапом строительства гаража является установка профнастила. Материал должен закрепляться вертикально при помощи саморезов с прорезиненной прокладкой. Фиксаторы надежно закрывают сквозные отверстия, предотвращают проникновение жидкости внутрь помещения и не повреждают поверхность профлистов. Процесс монтажа металлопрофиля выполняется в несколько этапов:

  1. Установка первого листа. Он закрепляется саморезами на угловую стойку, и от правильности его монтажа зависит надежность конструкции. Сначала фиксируется верхний угол, далее вся сторона, а затем можно крепить металлопрофиль по всему периметру. Средний промежуток между саморезами должен составлять порядка 30 см.
  2. Монтаж оставшихся листов. Фиксация материала выполняется внахлест на одну волну. К каркасу прикрепляются 2 листа, после чего профнастил пришивается по профилю. Заключительная волна связывается со следующей частью обшивки.
  3. Покрытие стыков герметиком. Обеспечение герметичности конструкции необходимо для защиты от проникновения влаги и скопления конденсата.

Чтобы ровно установить листы металлопрофиля, рекомендуется использовать отвес, нивелир либо строительный уровень. Положение профнастила следует выверять по горизонтали и по вертикали.

Монтаж кровли

Выполненная из металлопрофиля гаражная крыша может быть одно- либо двускатной. Тип кровельного покрытия и уклон необходимо определить на стадии подготовки проектной документации. Если гараж пристраивается к другому зданию, достаточно обустроить только 1 скат с уклоном более 8 градусов. Монтаж кровли выполняется следующим образом:

  1. Сборка каркаса и обрешетки. При монтаже закрепляются стропильные пары, укрепленные откосами из металла. Количество стропил соотносится с числом вертикально расположенных опор.
  2. Укладка листов. Монтаж кровельного покрытия выполняется внахлест на одну волну либо на расстоянии 20 см. Стыки и зазоры обрабатываются битумными герметиками. Около 35 см покрытия остается за краем крыши.

Что такое металлопрофиль

Начнем именно с этого, то есть с разбора, что собой представляет этот строительный материал. Это не что иное, как профнастил, изготовленный из оцинкованного стального листа, покрашенного или непокрашенного, или обработанного сверху полимерным слоем. Изготавливают профилированные листы из рулонной стали, поэтому в цеху его могут для Вас нарезать под любую длину, что упрощает монтажный процесс и делает облицовку гаража без стыков и швов.

Сегодня на рынке профнастил представлен серьезным разнообразием. Но делится он на три основные группы:

  • стеновой с маркировкой «С»;
  • несущий – «Н»;
  • универсальный – «НС».

Когда разговор заходит о гараже из профиля, то предпочтение отдают или марке «С», или «НС»

При этом очень важно обратить внимание на высоту волны. Для гаражной постройки выбирают листы с данным параметром не меньше 20 мм. Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм.

Итак, с металлопрофилем ознакомились, переходим непосредственно к правилам сооружения гаража.

Производители предлагают огромное разнообразие профилированных листов Источник nauka-i-religia.ru

Фундамент

  1. Свайный — это фундамент из забиваемых, установленных или ввинченных свай, заглубленных в грунт, на которые по периметру уложены поперечные балки. Далее каркас крепится на болты, либо для большей прочности оголовки свай заливаются в опалубке.

Достоинства:

  • устройство свайного фундамента не зависит от времени года;
  • весь процесс занимает 1-7дней;
  • это самый дешёвый способ формирования основания.

Недостаток:

для установки свай необходима спецтехника: пресс, копёр, или ворот.

Ленточный фундамент — самый распространённый, хорошо выдерживает нагрузку несущих конструкций, не требует большого объёма работ, может быть выполнен своими руками. Способ установки:

  • отливка в опалубке (на глубину 70см);
  • укладка в ленту бетонных блоков.

Достоинства:

  • для каркасного строительства подходит даже мелко заглубленный вариант;
  • усиленный арматурой, он может с лёгкостью выдержать нагрузку металлического каркаса;
  • для готовности заливного фундамента достаточно 1-2 недель, из блоков — на 3-ий день;
  • экономическая выгода работ.

Недостаток:

  • кропотливая подготовка с рытьём траншеи и устройством опалубки;
  • «грязные» этапы работы с приготовлением и заливкой раствора.

Плитный фундамент — вне конкуренции по несущей способности, может выдержать нагрузки дома в 2-3 этажа. Ему не важны геологические проблемы участка, он функционален на заболоченном грунте.Весь процесс армированной опалубки и заливки бетоном (на 40 см) по силам даже непрофессионалу. Но до устройства монолита:

  • нужно решить вопрос с разводкой всех коммуникаций;
  • продумать способ гидроизоляции и утепления пола.

К сведению: Плитный фундамент обойдётся застройщику дороже всех других, но даст гарантированную надёжность гаражу с учётом веса автомобиля.

Для гаража, расположенного неподалёку от дома, на огороженной территории, каркасный способ постройки — оптимальный вариант. Необходимые строительные материалы доступны, не понадобится серьёзных материальных вложений, а результат всегда будет стопроцентным воплощением проекта.

Читайте о том, как сделать в гараже погреб, смотровую яму, кессон и подвал.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
