Делаем кондиционер своими руками из холодильника, пластиковых бутылок и прочих вещей

Пластиковые емкости + вода

Использовать вентилятор для охлаждения воздуха в помещении можно совместно в пластиковыми емкостями.

Такой самодельный кондиционер сооружают из следующих подручных материалов:

• Емкости из пластика разной формы;
• Напольный вентилятор;
• Холодная вода.

Воду потребуется залить в закрывающиеся пластиковые сосуды. Предварительно рекомендовано отправлять их морозилку на ночь. Здесь можно воспользоваться одной хитростью — для предотвращения быстрого таяния льда нужно добавить в воду несколько ложек соли.

Как сделать самодельный кондиционер из подручных средств:

1. Установить вентилятор рядом со столом или тумбой;
2. Перед ним выставить наполненные ледяной водой пластиковые сосуды. Расстояние между ними должно быть не более 3-4 см;
3. Включить вентилятор в сеть питания.

Нормализация климата в помещении происходит за счет того, что тающий лед забирает тепло из воздуха, делает его прохладным, а вентилятор распространяет воздух по всему помещению. Чтобы показатели температуры не повышались, нужно менять сосуды с водой каждые 3-4 часа.

Если у пользователей не получается выставить пластиковые емкости на столе, их можно повесить с задней стороны вентилятора. Такая домашняя климатическая система изготавливается быстро, не занимает много места в комнате, функционирует без лишнего шума. Недостаток конструкции заключается в необходимости регулярно менять сосуды с водой.

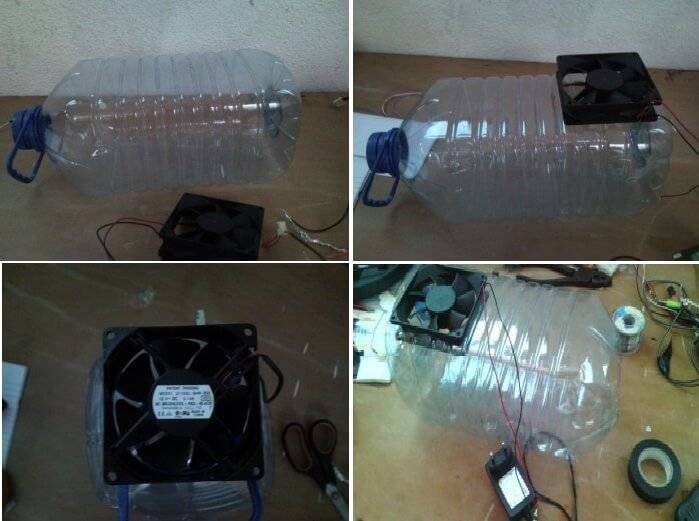

Охладитель воздуха из пятилитровой бутылки

Этот кондиционер из пластикового сосуда имеет более сложную конструкцию. Для его сооружения потребуется немного больше времени.

В процессе пользователю понадобятся следующие материалы:

• Две пятилитровые бутылки из пластика;
• Острый нож или ножницы;
• Электровентилятор (можно взять из старого компьютера);
• Блок питания с напряжением не более 5 В;
• 3-4 пластиковых бутылки.

Как соорудить домашнюю сплит-систему:

1. Изначально потребуется отрезать на двух пластиковых бутылках горловину. При этом на одной бутылке отступ для обрезания от верха должен быть меньше, чем на другой. По итогу должна получиться пластиковая крышечка, надетая на вторую обрезанную бутылку;
2. Вторую горловину необходимо использовать для изготовления раструба, его потребуется вставить в верхнюю часть пластиковой крышки, которая надета на обрезанную бутылку;
3. На боковой части бутылки необходимо вырезать круглое отверстие, на которое будет крепиться вентилятор;
4. Установить вентилятор от компьютера в полученную дырку так, чтобы во время его работы поток воздуха направлялся вовнутрь пластикового сосуда;
5. Убрать верхнюю крышечку с обрезанного сосуда, наполнить его 2-3 бутылками с водой. Для большего охлаждающего эффекта их нужно предварительно выдержать в морозилке в течение 3-4 часов;
6. Накрыть кондиционер пластиковой крышечкой.

Для охлаждения помещения нужно включить вентилятор в сеть. Уже через несколько минут хозяева могут заметить, что сооруженный прибор выдает потоки холодного воздуха. Воду потребуется периодически менять.

Пользователи должны учитывать то, что при повторной заморозке жидкости и в одних и тех же бутылках их стенки могут растягиваться и становиться слабыми. Поэтому через каждые 2-3 раза потребуется заменять не только воду, но и сами сосуды, в которых она находится.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ САМОДЕЛЬНОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Итак, мы рассмотрели, как можно в домашних условиях сделать кондиционер. Какие же плюсы можно извлечь из его использования? Основными достоинствами самодельных устройств, представленных выше, являются:

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

1. Экономия денежных средств.
2. Отлично подходит для использования на даче и загородном доме, где свить профессиональную систему нецелесообразно. На дачу люди приезжают в основном летом, а зимой, дорогое устройство без охраны может быть украдено.
3. Возможность получить массу позитивных эмоций от сознания того, что вы своими руками смогли сделать такую полезную вещь, как кондиционер.
4. Получение новых знаний и опыта в сфере переделки одних вещей в другие.
5. Отпадает необходимость в дорогих средствах по уходу и профилактике оборудования.
6. Комфорт и бодрость в помещении за счет охлаждения воздуха летом.
7. Отсутствие необходимости периодически приобретать и менять фильтры, так как они отсутствуют практически во всех рассмотренных устройствах.

Как оказалось, изготовить самодельный кондиционер в квартиру, не так уж и сложно. И с этим вполне под силу справиться любому. Необходимо лишь вникнуть в принцип, по которому работает обычный бытовой кондиционер, и начать действовать. опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Устройство автомобильного кондиционера

Любой автомобильный кондиционер состоит из следующих элементов:

• компрессор с электромагнитной муфтой;
• конденсатор;
• испаритель с расширительным клапаном;
• основные шланги.

Газ фреон используется в качестве хладагента в системах кондиционирования воздуха. Для уменьшения силы трения между движущимися частями при заправке в газ добавляется определенное количество специального холодильного масла, стойкого к низким температурам и полностью растворяющегося в жидком фреоне.

Компрессор

В любой холодильной установке компрессор используется для создания направленного потока хладагента. Он действует как насос, сжижая фреон и заставляя его циркулировать по системе. Компрессор автомобильного кондиционера представляет собой электромеханическое устройство. Его конструкция основана на нескольких полых поршнях и качающейся пластине, расположенной на оси. Именно эта шайба заставляет поршни двигаться. Вал приводится в движение специальным ремнем от коленчатого вала. Кроме того, компрессор оснащен электромагнитной муфтой, которая зацепляет нажимной диск и ведущий шкив насоса.

Фильтр – осушитель

Устанавливается в моторном отсеке автомобиля. Смотровое стекло используется для проверки уровня охлаждающей жидкости. Фильтр удаляет лишнюю влагу в системе охлаждения, что приводит к оптимальной работе кондиционера. Влагопоглощающим элементом служит силикагель или порошкообразный оксид алюминия.

Конденсатор

Конденсатор обычно устанавливается в передней части моторного отсека рядом с основным радиатором. Его иногда называют радиатором кондиционера, так как он похож по конструкции и выполняет аналогичные функции. Радиатор охлаждает нагретый антифриз, а конденсатор охлаждает горячий фреон. Имеется электровентилятор для принудительной продувки воздуха.

Магистральные шланги

Хладагент перемещается от одного узла к другому по системе шлангов. В зависимости от конструкции кондиционера и расположения его элементов они могут иметь разную длину и конфигурацию. Все соединения шлангов армированы уплотнителями.

Испаритель

Блок представлен двумя позициями: встроенного и подвесного типа. Подвесной вариант устанавливается на классические модели «Жигулей». Подает холодный воздух в салон. В «классике» монтируется под бардачком , после снятия последнего. Во втором варианте испаритель можно вырезать на задней полке между динамиками. Но в этом случае необходимо удлинить верхнюю и нижнюю линии подачи хладагента.

Ресивер

Другое название ресивера – фильтр-осушитель. Его функция заключается в очистке охлаждающей жидкости от влаги и продуктов износа. Ресивер состоит из:

• цилиндрический корпус, заполненный адсорбентом;
• элемент фильтра;

Какие материалы и инструменты потребуются

Что потребуется, чтобы сконструировать действующий автомобильный кондиционер, потратив на это на порядок меньше денег, чем на покупку штатного устройства:

• пластиковый контейнер небольшой ёмкости (в качестве ориентира можно назвать сумку-холодильник, а если у вас завалялась где-нибудь на балконе или чердаке неработающая сумка, смело используйте её);
• радиатор автомобильной печки, например, вазовский;
• несколько компьютерных вентиляторов, размеры которых должны соответствовать объёму ёмкости;
• не очень мощный трюмный насос;
• крепёжные элементы;
• шланги/провода;
• вилка прикуривателя.

Если в автомобиле имеется аудиопроигрыватель, оснащённый USB-портом, задача упрощается. Для такого варианта самодельного автокондиционера потребуется ещё меньше деталей:

• небольшая ёмкость (металлическая или пластиковая, подойдёт даже двухлитровая бутылка из-под напитка);
• компьютерный вентилятор (например, для блока питания);
• клейкая лента, несколько листов бумаги;
• USB кабель.

Наконец, можно сконструировать автокондиционер из старого неработающего холодильника (нам понадобится только его морозильная камера). В этом случае нам потребуются:

• электролобзик;
• несколько вентиляторов;
• дренажная трубка (можно сделать из гофрированной подходящего диаметра);
• изоляционный материал.

Какой из вариантов выбрать – решайте, исходя из того, что из перечисленного есть в наличии, а что легко можно приобрести в ближайшем супермаркете.

Основные требования к работе

Система, которая контролирует температуру в комнате, различается по принципу действия. Она бывает:

• испарительная;
• компрессорная.

Чтобы самому изготовить агрегат первого вида не потребуется затрачивать большую сумму денег. Работа прибора заключается в следующем: на влагу воздействует тепло, благодаря этому она испаряется и обеспечивает нормальный климатический уровень.

Схема самодельного кондиционера.

Первый способ – использование мокрых полотенец. Он применялся задолго до появления автоматических кондиционеров. Чтобы получить желаемый эффект, ткань обильно смачивали жидкостью, после чего накрывали все отопительные предметы.

Второй метод – применение вентилятора и воды. Для него вам потребуется наличие в доме вентилятора.

Также подготовьте:

• бутыль с широкой горловиной, наполненную водой;
• отрез ткани (лучше махровой);
• крепеж (допустимо использование металлической проволоки);
• корпус.

Если в вашем доме деревянные оконные рамы, тогда в форточке закрепляете полотно. Один край должен находиться в емкости с водой. Затем направляете поток воздуха от прибора в сторону окна. Следите за уровнем испарения влаги. Периодически доливайте жидкость.

Такой вариант подходит тем, кто не любит повышенный шум.

Третья модель изготавливается из пластмассовых ваучеров. Для изготовления конструкции вам понадобится:

• вентилятор;
• бутылки со льдом.

Схема работы кондиционера.

Наполните тару водой, затем поместите в морозильную камеру. Дождитесь ее застывания. После этого расставьте их недалеко от воздушного потока. Между ними соблюдайте некоторое расстояние – не более 5 см. Как только лед растает, бутыль нужно заменить.

Для четвертого вида понадобится медная трубка и резиновый шланг. На обрешетку вентилятора крепите трубку. Один конец подсоединяется к шлангу, который потом крепится к крану с холодной водой. Другая сторона через шланг выводится в слив. Включая кран, вы запускаете потоковую работу системы.

Сделать своими руками кондиционер можно при помощи пятого способа. Вам понадобится подготовить:

• лед;
• кабель USB;
• несколько саморезов;
• емкость (она может быть пластиковая или жестяная);
• диск CD;
• кулер для компьютера.

Как превратить обычный вентилятор в кондиционер

Вот и наступило лето, а вместе с ним и жара, от которой порой некуда деться. Холодные напитки, прохладный душ и нахождение  в тени, лишь ненадолго помогают охладиться и отдохнуть от палящего солнца.

Единственным наиболее действенным методом спасения от жары в это время года является кондиционер. Но не каждый может позволить себе его приобретение и установку. В такой ситуации на помощь приходит смекалка и руки, которые растут из плеч, а также немного денег и времени.

Предлагаем вам узнать, как из обычного вентилятора можно сделать отличный кондиционер!

Источник

Для изготовления кондиционера своими руками, нам понадобится: — вентилятор (любого типа), — медная трубка  — прозрачная ПВХ трубка — пластиковые хомуты — аквариумная погружная помпа производительностью 600-1000л/ч

— термоящик (пенопластовый ящик)

1. Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

В качестве теплообменника будем использовать медную трубку 1/4″ ( 6,35 мм ) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

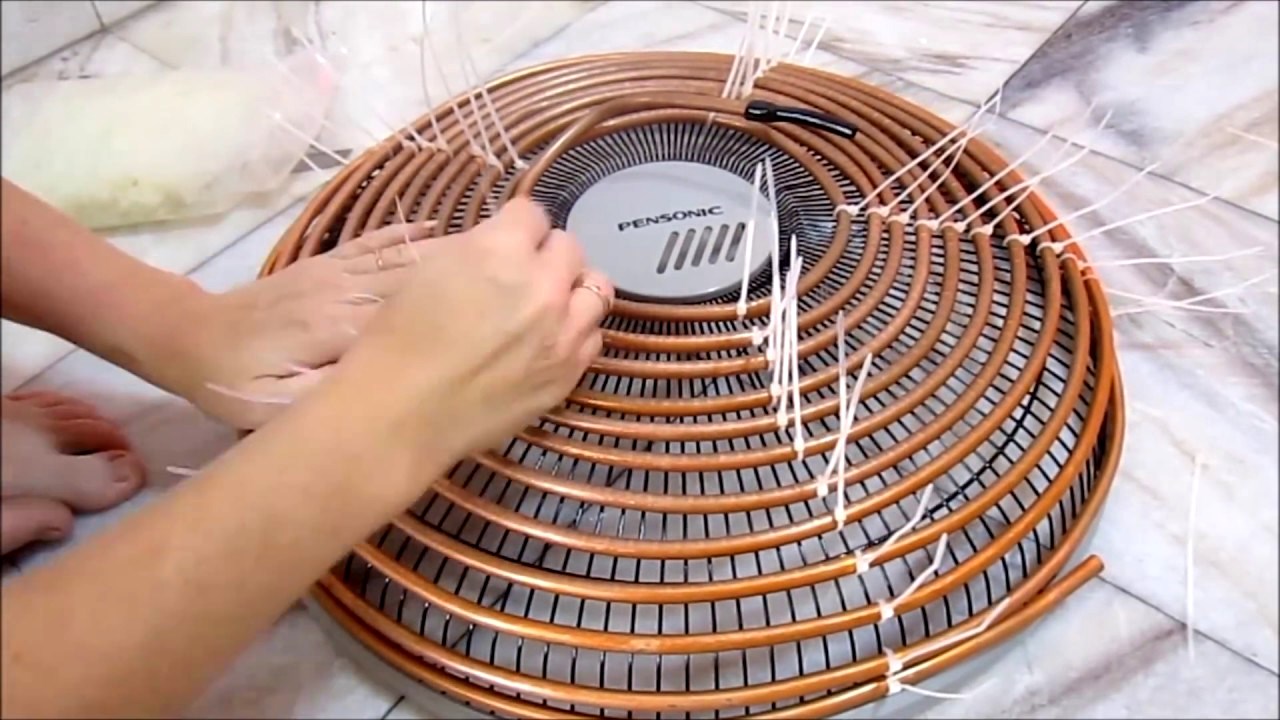

• Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.
• Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

1. Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.
2. В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

• Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:

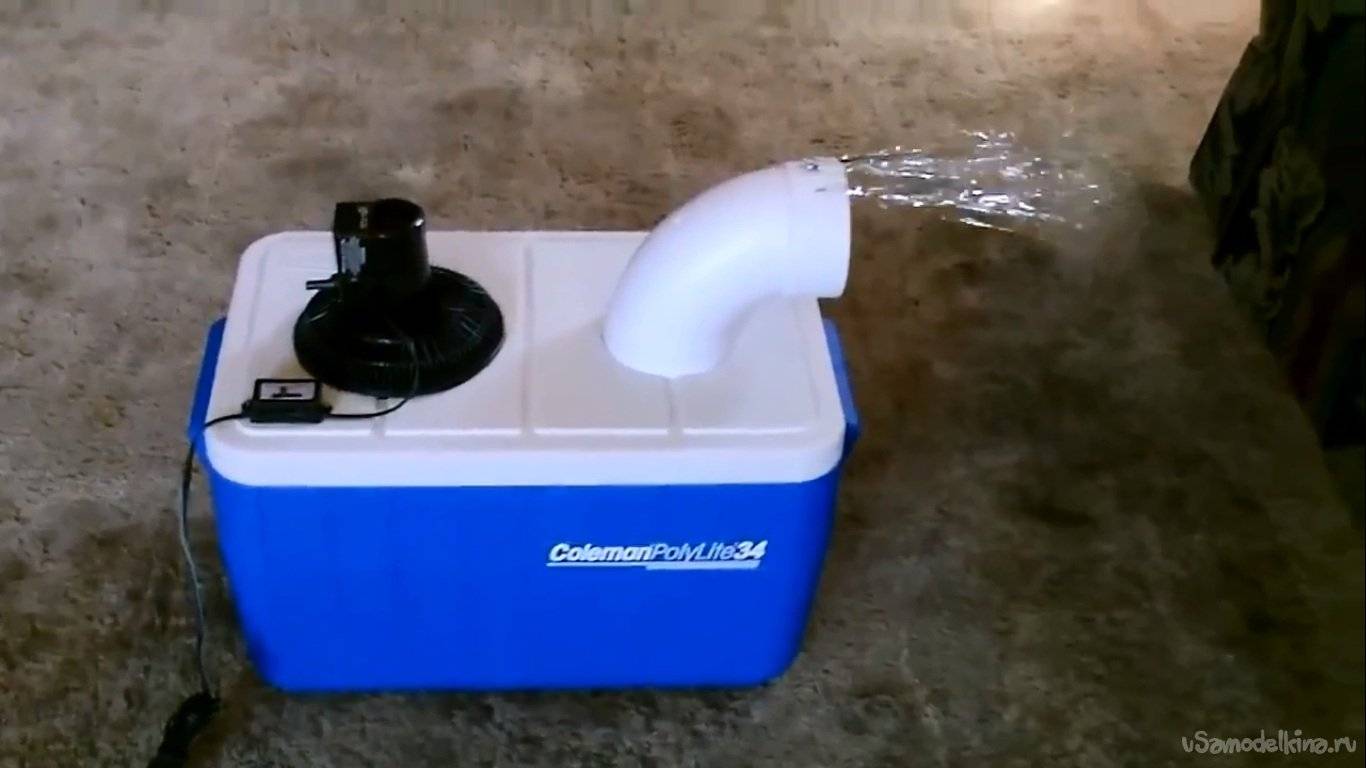

• Для изготовления простейшего кондиционера, нам понадобится:
• — небольшой вентилятор (настольный или автомобильный),
• — термобокс (пенопластовая коробка)
• — колено от пластиковой канализационной трубы

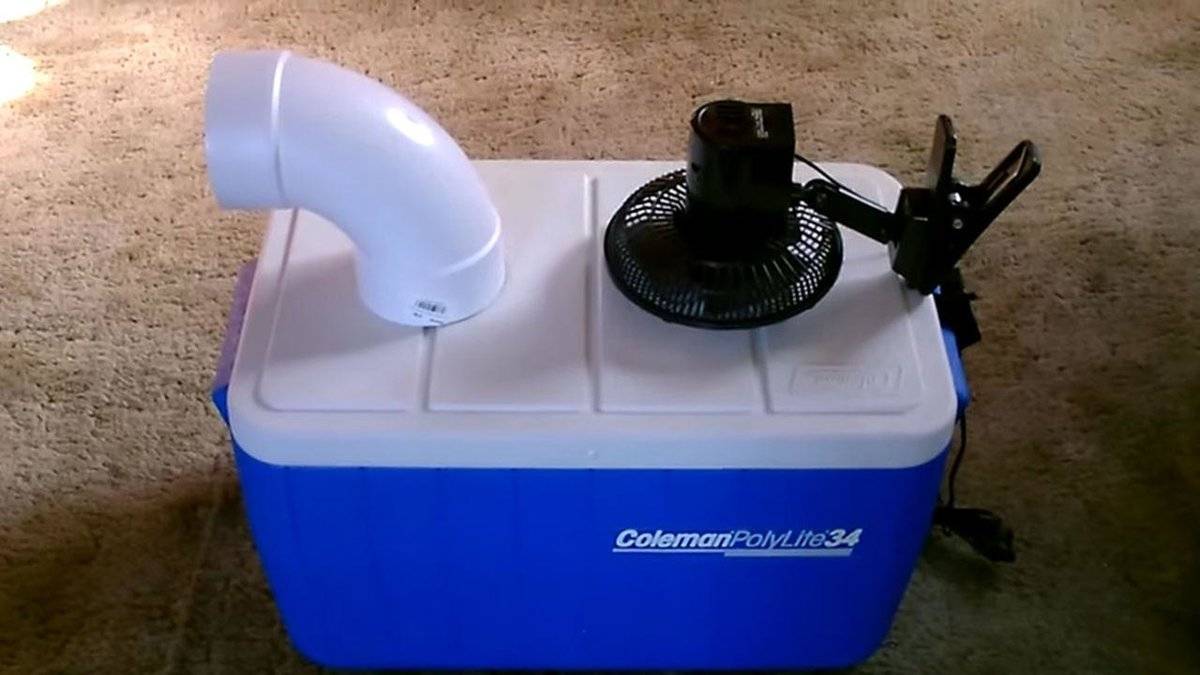

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор).

Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате.

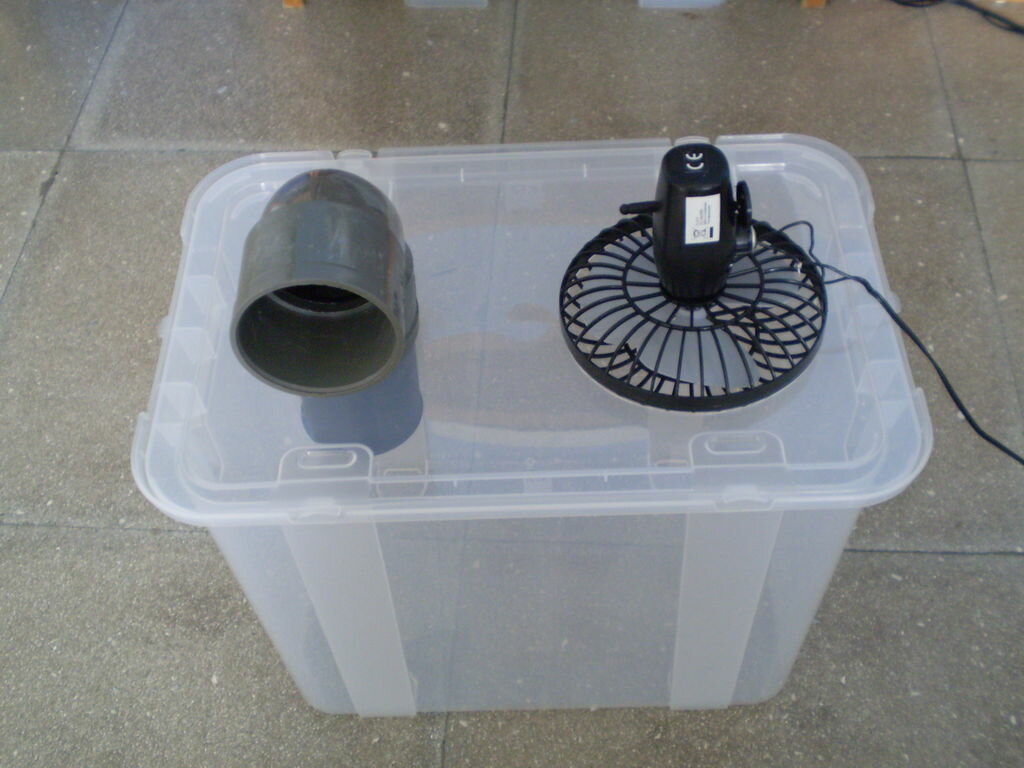

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

В чем особенности работы кондиционера?

Школьные знания физики позволяют быстро разобраться в системе работы кондиционера. Суть в том, что жидкость при испарении поглощает тепло. В случае попадания ее на кожу человека, он почувствует прохладу. Соответственно, когда жидкость конденсирует, тепло выделяется.

Кондиционер – герметичный короб, внутри которого происходит циркулирование хладагента. Как правило, представляет собой фреоновый газ. После того как он поглотит тепло из окружающего воздуха, произойдет его сжатие, и на выходе получится конденсаторная жидкость.

Обмен тепла с воздухом происходит с участием теплообменников. Они представляют собой медные трубки, в которых находятся тонкие, перпендикулярно расположенные алюминиевые пластины. Вентиляторы помогают ускорить процесс взаимодействия хладагента и теплообменников. Конденсатор и испаритель получили свои названия исключительно по процессам, в них происходящим.

Если кондиционеру необходимо выработать холод, то испаритель реализует свою задачу в помещении во внутреннем блоке. Конденсатор располагается вне комнаты.

Когда устройство эксплуатируется как обогреватель, то вышеописанные процессы происходят в обратном порядке.

Принцип работы кондиционера

Для того чтобы сделать кондиционер из холодильника, нужно понять общий принцип работы кондиционированных систем. Если вспомнить физику, то будет сразу же понятен принцип работы любого кондиционера: жидкость, испаряясь, поглощает тепло. При попадании ее на кожу, можно ощутить прохладу. И наоборот, когда происходит конденсация, выделяется тепло.

Кондиционер представляет собой герметичный короб, в котором происходит движение специфичного вещества – хладагента, основным агентом которого является фреоновый газ. Хладагент забирает теплоту из помещения и после того как происходит сжатие выдает ее в виде конденсаторной жидкости.

Хладагент производит обмен тепла с воздухом при помощи теплообменников – это медные небольшие трубы, которые оснащаются тонкими пересекающими алюминиевыми пластинами. Для увеличения быстроты процесса обмена теплоты между хладагентом и теплообменниками, воздух прогоняется при помощи вентиляторов. Если смотреть по процессу, можно понять, почему эти два элемента называются конденсатором и испарителем. Когда кондиционер производит охлаждение помещения, испаритель выполняет свои функции во внутреннем блоке, который находится внутри помещения, а конденсатор находится снаружи. Когда кондиционер эксплуатируют в качестве обогревателя, эти процессы меняются местами.

Но в чем, же тут фокус?

А дело в том, что сам по себе холод не генерируется, а происходит транспортировка тепла из одной точки в другую при помощи хладагента. Отсюда то и появилось название «тепловой насос».

Как пошагово реализовать процесс переделки холодильника в кондиционер?

Прежде чем начать работу, нужно к ней подготовиться и запастись инструментами. Они есть практически в каждом доме, где мужчина привык работать руками. Если в наличии чего-либо нет, то все можно легко приобрести в строительном магазине.

Понадобятся:

• Вентиляторы. Необходимы для создания воздушных потоков. Количество – 2 штуки.
• Монтажная пена. Альтернативой может послужить утеплитель для изоляции.
• Канализационная труба. Оптимальный вариант – гофрированная. Она намного легче труб из других материалов.
• Электролобзик бытовой. Резка по металлу получается легкой и комфортной.
• Отработавший холодильник/морозильная камера. Обязательное условие – рабочее состояние.

Процесс переделки не составит труда даже для новичка, а пошаговая инструкция вовсе не оставит ни единого вопроса.

Во-первых, необходимо вырезать в дверце холодильника/морозильной камеры круглый проем диаметром примерно 10 см

Внизу важно ликвидировать резиновый уплотнитель, так как он впоследствии будет мешать свободному доступу воздуха. Во-вторых, в получившееся отверстие вставляется гофрированная канализационная труба

Для герметизации обязательно следует запенить ее монтажной пеной или обмотать утеплителем

Во-вторых, в получившееся отверстие вставляется гофрированная канализационная труба. Для герметизации обязательно следует запенить ее монтажной пеной или обмотать утеплителем

Затем устанавливается вентилятор.

В-третьих, осуществляется установка второго вентилятора для обдувания компрессора.

Наконец, труба вводится во внутрь здания.

https://youtube.com/watch?v=sf4CjdG8594

Домашний мини-кондиционер своими руками

Если обычные вентиляторы не спасают от летней жары, а на покупку кондиционера не хватает денег, то решить данную проблему можно при помощи самодельного устройства, которое можно изготовить из доступных подручных материалов своими руками.

Материалы и этапы работ

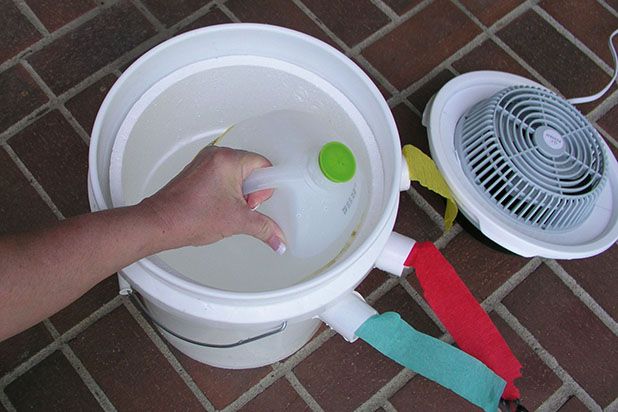

В качестве корпуса для мини-кондиционера можно использовать обычное пластмассовое ведро с крышкой объемом на 7–10 литров.

В верхней части ведра необходимо прорезать окно прямоугольной формы, на которое потом надо будет наклеить решетку из полос плотного пенопласта или другого материала, какой будет под рукой.

Затем по центру крышки ведра нужно вырезать круглое отверстие для вентилятора от блока питания ПК — его необходимо «посадить» на термоклей с нижней части крышки, а сверху желательно закрепить стальную решетку (ее тоже можно снять с блока питания компьютера).

При помощи паяльника или сверла нужно сделать небольшое круглое отверстие в ведре под штекер для адаптера питания, через который будет подключаться вентилятор. Для большей надежности сам штекер желательно зафиксировать термоклеем с обеих сторон отверстия.

Как работает устройство

Когда мини-кондиционер полностью собран, можно приступать непосредственно к его эксплуатации. Для начала засыпаем в ведро лед (примерно до половины), затем включаем вентилятор и уже через несколько минут через отверстия в решетке охлажденный воздух будет поступать в помещение.

Такой компактный мини-кондиционер пригодится на даче, в загородном доме и даже в квартире, и сделать это устройство можно своими руками буквально за полчаса.

Оцените запись

Устройство заводского и самодельного кондиционера

Конструкция такого бытового прибора, как кондиционер, довольно сложная. Система охлаждения воздуха действует благодаря передаче тепла из одной зоны в другую: в жаркое время года — из дома на улицу, а в зимние месяцы — из пространства за стенами квартиры внутрь неё. За циркуляцию тёплых воздушных масс отвечает особое вещество — фреон, который при необходимости закипает и переходит в газообразное состояние, приобретая низкую температуру.

Устройство аппарата сложное, ведь он состоит из двух блоков

Температуру воздуха в помещении и давление фреона, называемого хладагентом, контролирует электронный блок управления, начинающий работать после получения сигналов от специальных датчиков. Поскольку функционирование кондиционера — это сложный процесс, смастерить систему охлаждения воздушной среды самостоятельно не просто.

Самодельные кондиционеры отличаются тем, что приходят в действие в результате продувания комнатного воздуха через холодные предметы. Этим объектом могут быть куски льда или приспособления, вырабатывающие холод, которые используют для хранения продуктов в сумках во время их перевозки летом.

Тёплый воздух становится холодным, будучи пропущенным сквозь лёд

Принцип работы и конструкция кондиционера

Прежде чем приступать к конструированию самодельных агрегатов, необходимо выяснить, как устроен и функционирует кондиционер традиционной конструкции. Заводская сплит система состоит из нескольких комплектующих:

• наружный и внутренний теплообменник – радиаторы;
• теплообменники объединены друг с другом медными трубками, в которых циркулирует фреон (хладагент);
• на одной трубке монтирован компрессор, который создает избыточное давление и заставляет хладагент циркулировать и конденсироваться;
• во вторую трубку установлен специальный расширительный клапан.

Принцип работы кондиционера базируется на испарении фреона при воздействии низких температурах, благодаря чему тепловая энергия перемещается из здания на улицу. Хладагент беспрестанно циркулирует по замкнутому контуру, испаряясь в одном радиаторе и конденсируясь в другом. Процедура перенесения тепловой энергии выглядит таким образом:

1. Во внутренний модуль сплит-системы фреон поступает в жидком состоянии.
2. Воздух из помещения нагнетается вентилятором на ребра теплообменника, благодаря чему фреон нагревается и испаряется, отбирая теплоту из комнатной среды.
3. Затем хладагент в газообразном состоянии поступает в компрессор, который повышает его давление, сжимая до такой степени, чтобы сконденсировать в наружном теплообменнике, где температура выше, чем в помещении.
4. Попадая в уличный радиатор, обдуваемый вентилятором, фреон снова превращается в жидкость и передвигается по трубке назад в комнату. В процессе перехода он передает уличному воздуху тепло, отобранное из помещения.
5. На обратном пути хладагент в жидком виде проходит через расширительный клапан, который снижает его давление, чтобы фреон испарился во внутреннем теплообменнике. Далее цикл повторяется.

Всеми процессами управляет электронный блок при помощи разнообразных датчиков.

Конструкция и рабочий принцип заводской системы сплит достаточно непростые. Соорудить рукодельный климатический прибор может технически правильный специалист, а не традиционный пользователь. Более того, потребуется расходы на приобретение некоторых деталей. Впрочем охладители, выполненные собственными руками, обходятся доступнее фабричного устройства.

Как сделать кондиционер с применением медной трубки и вентилятора

Кондиционер из вентилятора и медной трубки

Подобный охладитель воздуха достаточно компактен, сделать его не представляет труда. Однако нужно учитывать следующие моменты.

Вариант первый. Чтобы этот прибор охлаждал воздух эффективно, потребуется проточная вода.

Вариант второй. Можно заменить систему с проточной водой ведром, также заполненным водой. Но ведро придется переносить вместе с устройством. Чтобы не пришлось существенно переплачивать за беспрерывно потребляемую воду (в случае установки в доме водяного счетчика), выбирают вариант конструкции с циркуляцией воды.

Детали для самодельного кондиционера

1. Вентилятор. Модель любая, только должна присутствовать передняя защитная решетка.

2. Медная трубка. Варианты: 1/4˝ или же 6,35 мм. Длина трубки напрямую зависит:

• от плотности укладки спирали;
• от диаметра решетки вентилятора, куда она будет упакована.

Если брать за образец стандартный напольный вентилятор, тогда потребуется ориентировочно от 5 метров до 10 метров трубки.

3. Погружная помпа, которую используют для аквариума. Ее производительность — от 600 л/ч до 1000 л/ч.

4. Тонкая проволока (простой вариант). Можно взять пластиковые хомуты, пригодные для крепления.

5. Трубка, внутренний диаметр которой 6 мм. Сгодится только гибкий пластиковый вариант.

6. Аккумулятор холода.

7. Термоящик. Подойдут пластиковое ведро, сумка-холодильник. Однако в термоящике таяние льда происходит медленнее, чем в обычном ведре. Так что лучше использовать именно термоящик.

8. Металлические хомуты.

Где взять аккумулятор холода

Эти устройства устанавливаются в автотранспорте, а также в переносных сумках-холодильниках, чтобы поддерживать востребованную температуру. Внутри аккумулятора присутствует быстро замерзающая жидкость. Аккумулятор укладывают в морозильник, затем этот источник холода переносят в пластиковый ящик или в изотермическую сумку.

Процесс изготовления мини-кондиционера

Шаг первый. Вентилятор освобождается от верхней защитной решетки.

Шаг второй. Используется медная трубка. Ее начало — центр решетки, дальше скручивается спираль. Больше витков у спирали, значит, быстрее охладится комната. Но тут нельзя забывать простую истина: если уложить спирали слишком плотно, то ее витки станут препятствовать прохождению воздуха.

Вода будет циркулировать по медной трубке. Она станет охлаждаться в герметичной ёмкости. Вентилятор же будет обдувать теплообменный контур и направлять охлажденный воздух в пространство комнаты.

Шаг третий. На передней решетке крепится трубка, используются хомуты-затяжки из пластика. Но можно, если нет хомутов, зафиксировать спираль самой обычной мягкой тонкой проволокой.

Шаг четвертый. Когда теплообменник на решетке оказывается надежно закрепленным, концы хомутов обрезаются.

Шаг пятый. Решетка с прикрепленной к ней спиралью снова устанавливается на вентилятор, то есть на прежнее место. Концы медных трубок нужно подвести к стороне прибора (к любой) или завести за заднюю решетку. Главное, чтобы концы выходили в сторону охлаждающего ящика.

Шаг шестой. Концы пластиковых трубок присоединяют к медному змеевику по его концам. Поверху в местах соединения устанавливаются зажимы-фиксаторы – металлические хомуты. Тогда в этих местах вода не будет протекать.

Шаг седьмой. Трубку (любой конец) подсоединяют к патрубку помпы. Оба шланга по длине должны соответствовать следующему условию: они должны свободно доставать до ёмкости с охладителем.

Шаг восьмой. Когда все трубки будут подключены, их, совместно с помпой, размещают в ёмкости:

• или в сумке-холодильнике;
• или в пенопластовом коробе;
• или в пластиковом ведре.

Шаг девятый. В термоящик заливается вода, система проверяется на протекаемость и герметичность. Когда вставится помпа, а вода примется циркулировать по трубкам, нужно убедиться в прочности мест соединения. Помпа станет втягивать воду, которой сперва следует пройти через весь змеевик, после чего она выльется в ёмкость через другую трубку – сливную.

Шаг десятый. В случае успешно проведенного испытания, в ёмкость, куда налита вода, добавляется лед, а также укладываются аккумуляторы холода. После чего крышка плотно закрывается.

В термоящик при работе кондиционера нужно периодически добавлять лед.

Шаг одиннадцатый. Вентилятор можно включить, чтобы убедиться, что собранная система вполне работоспособна.
Цены на кондиционеры

Видео: КАК СДЕЛАТЬ КОНДИЦИОНЕР ИЗ ВЕНТИЛЯТОРА В ДОМАШНИХ УСЛОВИЯХ?!

Создаем устройство с помощью медной проволоки

Сделать самодельный канальный кондиционер можно, и воспользовавшись такими инструментами и компонентами:

1. любая емкость (например, пластиковая, жестяная и т.д.)
2. крепления – саморезы
3. простой компьютерный диск
4. соединительный кабель USB
5. вентилятор процессора
6. лед

Низ избранного сосуда оснащается соответствующими отверстиями, чтобы с их помощью осуществлялось проникновение теплового потока внутрь системы. Вкрученные саморезы надежно зафиксируют диск со льдом. На нем стоит организовать специальные выемки для того, чтобы растаявшая жидкость стекала, и, в том числе, с целью оптимизации вентиляционных процессов.

Кулер следует вмонтировать так, чтобы масса воздуха имела выход извне. С помощью шнура кабель прикрепляется к охладителю, а вот уже вся система в целом – к системному блоку.

Видите, вариантов того, как же можно соорудить канальный кондиционер самому – великое множество. Главное иметь силы, ресурсы, желание, теоретическую базу и ряд практических инженерно – технических навыков.
