Расчёты мансардной крыши для дома
Важно правильно рассчитать мансардную крышу, чтобы быть уверенным в её надёжности
Определение общего веса кровли
Чтобы рассчитать общий вес кровельных материалов, надо удельный вес одного квадратного метра покрытия умножить на общую площадь мансардной крыши. Для получения веса одного квадратного метра надо сложить удельный вес всех материалов, из которых состоит кровельный пирог, и умножить его на коэффициент запаса (1,1).
По существующим нормам нагрузка на перекрытие в жилом доме не должна превышать 50 кг/м2.
Определение площади крыши
Чтобы рассчитать поверхность ломаной крыши, надо разбить её на простые фигуры (квадрат, прямоугольник, трапеция и т.д.) и определить их площадь, а затем всё сложить. Для определения поверхности двускатной крыши надо умножить длину на ширину, полученное значение умножить на два.
Таблица: определение площади крыши мансарды
| Угол наклона крыши | Высота конька | Полезная площадь при высоте пространства 2 м | Площадь крыши м2 |
| 50о | 5,67 | 6,15 | 30,75 |
| 45о | 4,75 | 5,51 | 27,55 |
| 40о | 3,99 | 4,75 | 23,75 |
| 35о | 3,33 | 3,79 | 18,95 |
| 30о | 2,75 | 2,59 | 12,95 |
| 25о | 2,22 | 0,93 | 4,65 |
| 20о | 1,73 | — | — |
При расчёте угла наклона учитывается климатическая зона, в которой находится дом, и то, чтобы на мансарде было удобно перемещаться в полный рост
Также необходимо провести расчёт уклона крыши. Обычно угол составляет 45–60 градусов, но при его определении надо учитывать климатическую зону, в которой находится дом, тип конструкции мансарды, снеговые, ветровые нагрузки, архитектурное оформление дома.
Чем больше угол наклона крыши, тем меньше будет нагрузка на стропильную систему, но увеличится расход материалов.
Расчёт стропильной системы
При выборе стропильной системы можно остановиться на следующих вариантах:
- висячие стропила;
- наклонный тип;
- коньковый прогон;
- комбинированная конструкция.
Если длина крыши более 4,5 м, то для усиления могут использоваться опорные прогоны и подкосы. При длине более 7 метров устанавливается коньковая балка.
На большой площади лучше крепить металлическую стропильную систему: за счёт увеличения расстояния между стропилами, отсутствия распорок и подкосов вес такой конструкции будет меньше, чем у деревянной, а прочность значительно увеличится.
Если площадь мансарды большая, то лучше устанавливать металлические стропила
Расчёт необходимого количества материалов
Для проведения расчёта нужно знать следующие параметры:
- ширину, толщину и шаг стропил;
- расстояние от края крыши до стропил;
- размер досок для обрешётки и шаг между ними;
- размер, вид кровельного материала и нахлёст между его листами;
- тип паро-, гидро- и теплоизоляционного материала.
Крыша разбивается на простые фигуры и определяется необходимое количество каждого из материалов. Для этого используются простые математические формулы.
Чаще всего при самостоятельном расчёте ошибки получаются во время определения необходимого количества утеплителя. Если климатические условия суровые, то его объём придётся увеличивать, иначе не получится создать на мансарде комфортные условия проживания. Утеплитель укладывается на напольное перекрытие дома, стены фронтона и скаты крыши. Но везде толщина утеплителя может быть разной.
Типы мансардных помещений
Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:
Схема конфигураций мансарды
- Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
- Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
- Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

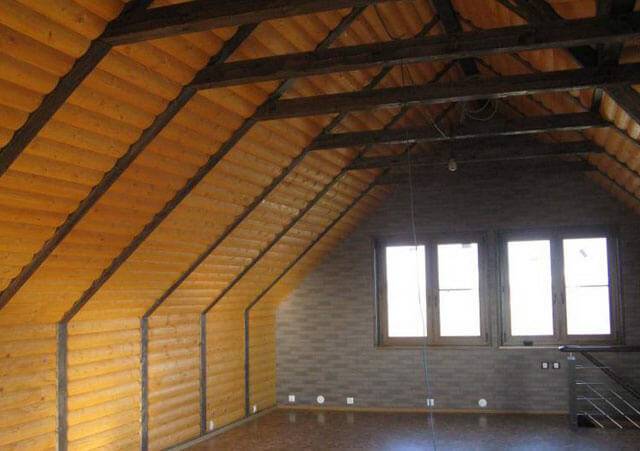

Двухуровневая мансарда
Преимущества мансарды
Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:
Схема расположения материалов в мансардной крыше
- Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
- Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
- Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
- Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
- Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.
Строительство каркасной системы
Для монтажа каркаса вам понадобятся деревянный брус, доска обрезная, фанера, саморезы.
Монтируемый вами каркас будущей мансарды должен быть достаточной высоты, чтобы можно было передвигаться в полный рост. Примерная высота конька должна быть в пределах 3,5 м.
Самый простой вариант – это сборка каркаса на земле. Далее готовый каркас поднимают наверх и крепят к верхнему брусу на стене или к каркасной раме, которая будет служить полом мансарды. Предварительно, каркасную раму зашивают специальными плитами (ОСП) или аналогом фанеры.
Создается видимость платформы. Дополнительно необходимо сказать о креплении мауэрлата (бруса)
Важно, что в зависимости от материала, из которого сделаны стены, выбирают узел крепления
Далее, бруски каркасной конструкции вверху соединяются внахлестку саморезами. Подробную инструкцию по устройству стропильной системы читаем в статье «Стропила своими руками» или «Создание стропильной системы».
После того, как каркасы стен готовы, останется только кровля. Ну а далее – утепление и обшивка стен, установка окон и дверей и все остальные внутренние работы.
Как было
Если устройство старинного дома с мансардой подразумевает, что ее пол опирается на деревянные балки потолочного перекрытия первого этажа, то в моем случае основой стало железобетонное плитное перекрытие размером 6х12 метров, опирающееся на несущие стены из инкерманского камня (местного белого известняка).
В остальном на момент начала строительства дом выглядел так:
- Крыша — односкатная шиферная, с уклоном примерно 1:10. Уклон ската был ориентирован вдоль длинной стены дома. С двух боковых сторон кровля была ограничена двумя более высокими соседними строениями, примыкающими непосредственно к стенам;
- Стропильная система — сварная конструкция из стального уголка размером 50х50 мм с уложенной поверх него обрешеткой из доски;
- Утепление перекрытия — насыпное, примерно 100 мм металлургического шлака.
Полноценный вход на чердак отсутствовал ввиду его небольшой высоты (в верхней точке кровли — около 1,2 метра). Словом, все, что выше перекрытия первого этажа, предстояло снести полностью.
На фото — мой дом до начала строительства мансардного этажа.
План мансардного помещения
Проектные габариты для двускатного верха мансарды
Для того чтобы правильно расположить все элементы в общей модели необходимо за точку отсчёта взять фигуру с прямыми углами, например от квадрата или прямоугольника – профиля создаваемого помещением мансарды. Взяв за основу параметры высоты и ширины комнаты практически невозможно сделать ошибку в значении углов, под которыми будут располагаться скаты верха, все подпорные элементы, стропила и расположение вершины. После вычисления этих параметров необходимо сразу же перенести цифровые данные на чертёж. В самом начале определяется середина ширины передней стены. Взяв эту величину за основу, необходимо определить показатели высоты конька, потолка мансардного помещения, габариты свеса карниза и размещение основ-стен.
Любая из конструкций подразумевает необходимый объём соединительных сочленений, различной модификации, поэтому каждую связку необходимо прорисовывать отдельно, для того чтобы в деталях видеть соединения всех узлов, которые сходятся в точке.
Классическая схема
Чаще всего выбирают мансарду с пятиугольной крышей, ведь данная схема стропильной системы мансардной крыши дает пространство большее по размерам, более функциональное. Используются подпорки, которые создают стены помещения. Легче всего описать конструкцию при помощи нескольких геометрических фигур:
- Прямоугольник. Это — центр мансарды, пространство, которое можно применять в любых целях.
- Прямоугольные треугольники: по одному слева и справа. Это пространство уже не так универсально.
- Потолочная часть — треугольник с равными сторонами.
Данная стропильная система у мансардной крыши не отличается оригинальностью. Если вы хотите создать на своем участке нестандартную, возможно, дизайнерскую мансарду, то ниже — список других схем, менее распространенных.
Особенности конструкционного устройства мансардных крыш
Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.
Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.
Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.
Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.
Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.
Как вынести стропила за линию стены
Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.
При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.
В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо, так как к бетону анкерами будут крепиться балки перекрытия.
При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона — не менее 400 сантиметров.
Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:
- Установить внешние перекрывающие балки, сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
- Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
- Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
- Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
- Установить временные распорки для монтажа угловых стоек;
- С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
- В центральной части фронтонов мансарды смонтировать две опоры;
- Установить прогоны на опоры, жестко прикрепив их уголками;
- Противоположные опоры соединить брусками, их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
- Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
- Из обрезных досок следует изготовить шаблоны, по которым потом монтируются противоположные фермы:
- Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда. Отметить по размеру линии пазов для устранения излишков;
- Установить стропильные ноги с торца, а затем с нижнего уровня мансарды;
- Далее по шаблону установить верхнюю часть стропильного каркаса;
- Во избежание провиса ригелей необходимо к фермам крепить бабки снизу — шарнирным способом, сверху — жестким креплением.
Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.
Вынос стропил за стену
Что нужно знать для проведения расчетов
В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.
Внутренние пространство мансардной комнатыИсточник houzz.ru
Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:
Стропильные ноги
Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:
- Наслонные (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;
- Висячие – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.
Конструкции наслонных и висячих стропильных системИсточник blues-dev.ru
Стойки
Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;
Мауэрлат
Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины
Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом
Лежни
Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.
Прогон
Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.

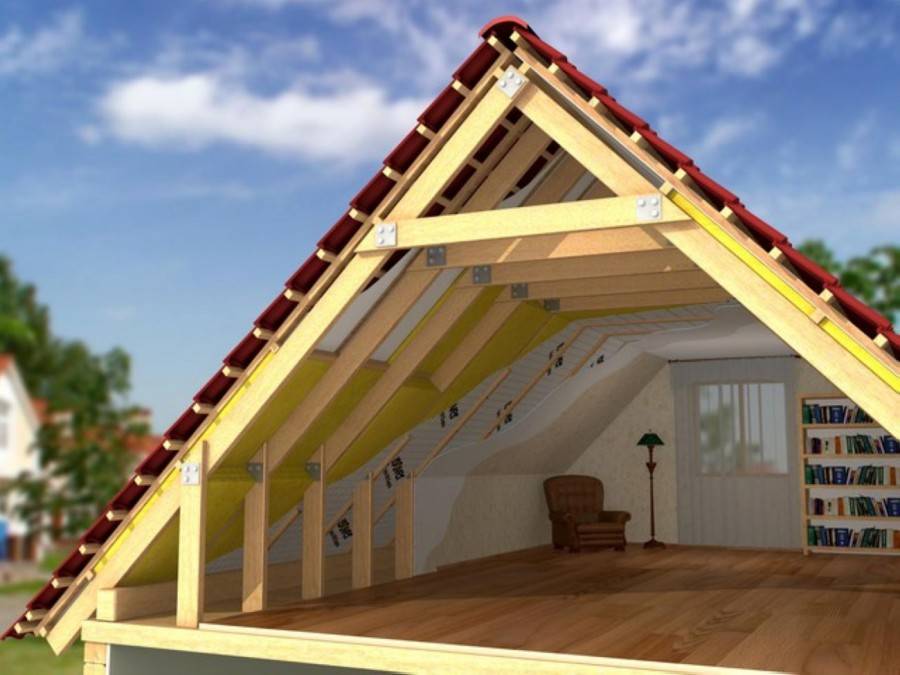

Внешний вид, названия и расположение основных элементов стропильной конструкции мансардной крышиИсточник chrome-effect.ru
Особенности
Популярность домов с мансардой объясняется особенностью архитектуры строения. Само название мансарда получила от основателя – французского архитектора Франсуа Мансару еще в XVII веке. С тех пор стало удобно использовать последние этажи зданий, хотя изначально они отводились под хозяйственные нужды, это не была жилая или теплая комната.
Сегодня здесь вполне возможно, например, обустроить дополнительный санузел. Но чаще помещение модифицируется под дополнительную спальню, гостиную или игровую комнату для детей. Мансарда никогда не будет жилой комнатой в традиционном смысле из-за изломанной крыши и технических нюансов. Однако это не мешает многим планировать возведение домов именно с учетом дополнительных метров, на всякий случай. Как и любая постройка, мансардное помещение в частном доме имеет свои особенности, преимущества и недостатки.
Стоит назвать следующие основные плюсы функционального помещения в частном доме:
- не требуется возводить дополнительных сооружений;
- постройка способна увеличить площадь дома;
- не придется решать проблемы с уплотнительной застройкой;
- можно обыграть дизайн внешнего облика сооружения;
- даже двухуровневая конструкция отличается надежностью;
- сокращаются теплопотери (особенно зимой это заметно);
- в процессе обустройства мансарды, как правило, не требуется капитального ремонта.
При оценке качества постройки в целом нелишним будет напомнить и о недостатках мансарды:
- иногда это не возможность увеличить пространство, а явная «потеря» полезных метров (в основном, в домах старой постройки);
- проблемы могут появиться при наличии скошенных потолков и стен;
- гидро- и теплоизоляция дома оставляет желать лучшего (что говорить о мансарде);
- старые мансардные окна порой доставляют немало проблем.
Строительство мансарды пошагово
После того как проект и все чертежи мансардного этажа выполнены, а также материал для строительства подготовлен, можно приступать к работам. Однако если их готовил будущий хозяин здания самостоятельно, ему все же следует проконсультироваться с опытным специалистом, так как в таком деле важны максимально точные расчеты, тем более если речь идет о возведении надстройки на старое строение.
Схема.
Возведение каркаса
Возведение мансарды своими руками следует начинать с установки мауэрлата на внутренние стороны наружных стен. Как правило, для этого чаще всего используются деревянные брусья, которые могут крепиться на анкера, шпильки или скобы, в зависимости от материала несущих стен. Однако для деревянных и каркасных зданий в установке мауэрлата нет необходимости.
После того как опора возведена, необходимо на нее установить вертикальные стойки, которые могут быть произведены из дерева, металла, либо из пенобетона. Поверх них ставятся поперечные балки с шагом не более 2-х метров. Такое расстояние будет равняться расположению стропил мансардного этажа. Вся конструкция крепится между собой металлическими углами, саморезами или гвоздевыми пластинами и стягивается перемычкой.
Затем следует поставить нижние стропила. Для этого в основании бруса делается паз, чтобы надежно установить на мауэрлат, а верхняя его часть обрезается до нужной длины соответственно с углом наклона.
Следующий шаг при возведении мансардного этажа – установка верхних стропил. Для того чтобы определить правильный угол и центр, данную часть каркаса собирают на земле, а затем закрепляют на конструкции.

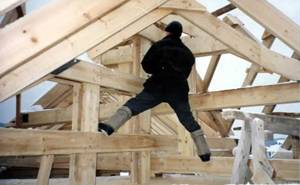

Установка стропил.
Установка кровельного покрытия
После того как каркас мансарды установлен, его необходимо накрыть пароизоляционным материалом и зафиксировать металлическими скобами.

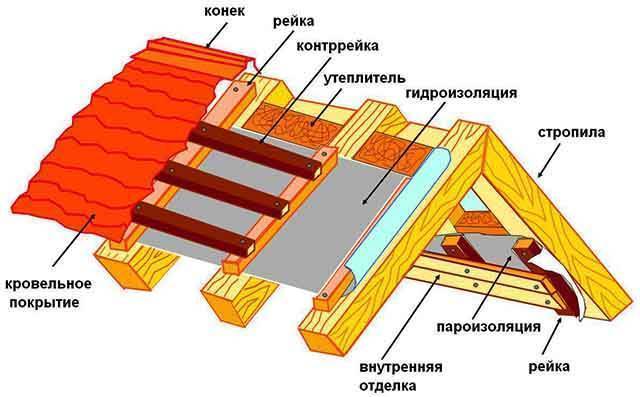

Состав кровельного покрытия.
Затем следует на пароизоляционный материал уложить слой утеплителя, при этом не допуская появления щелей между его плитами и стропилами. Его необходимо закрепить с помощью установки поверх обрешетки. После чего она накрывается слоем гидроизоляции, чтобы защитить древесину от влаги, и поверх нее уже укладывается кровельный материал.
Как показывает вышеизложенный материал, строительство мансарды можно осуществить своими руками, помочь в этом деле смогут всевозможные видео, которые без труда можно найти в сети Интернет. Однако не следует полностью им доверять, будет более правильным обратиться за консультацией к опытным специалистам.
Виды стропильных систем мансардных крыш
Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:
- Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент;
- Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.
Стропильные системы для мансард могут быть при монтаже:
- Односкатной конструкции;
- Двухскатной кровли;
- Ломаной двухскатной;
- Вальмовой кровли;
- Полувальмовой конструкции;
- Купольной системы (конусной);
- Сводчатой системы.
Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

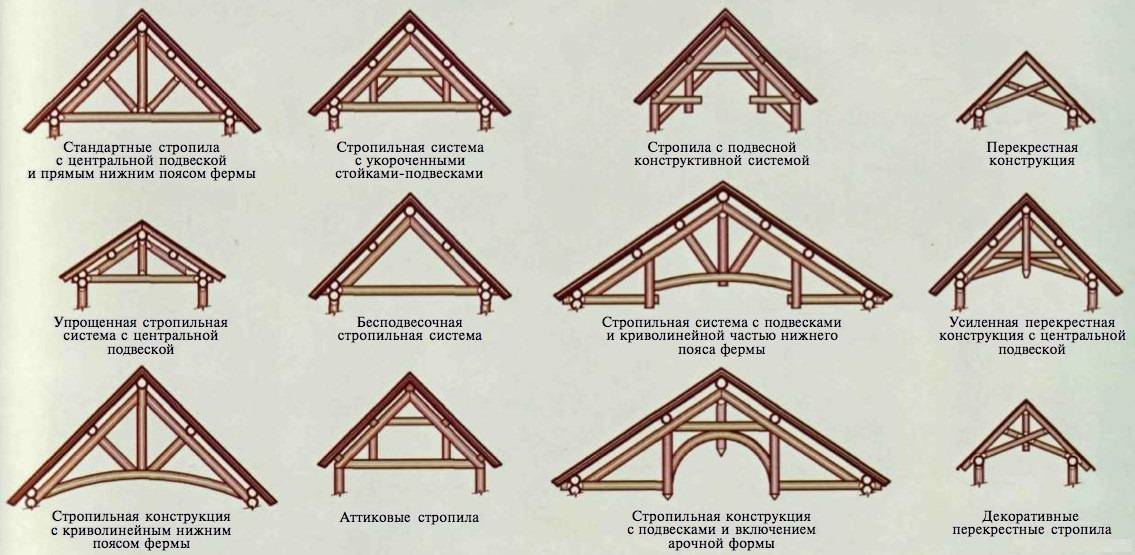

Наслонные стропила
Окна для мансардной крыши
Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.
Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.
Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.
Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.
Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.
Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).
Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.
Теплоизоляция конструкции
Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.
В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.
Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.
Утепление мансарды
Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:
- Нарежьте плиты минваты и вставьте их враспор между стропилами.
- Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
- Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
- Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
- Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.
Наглядно процесс теплоизоляции мансарды показан в очередном видео:
Завершающий этап возведения мансардной крыши
После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.
Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.
Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.
Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.
Как сделать мансарду на старом доме
Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.
Мансарда превращает загородный дом в сказочную постройку
Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.
Надстройка мансарды начинается с расчётов прочности старого дома

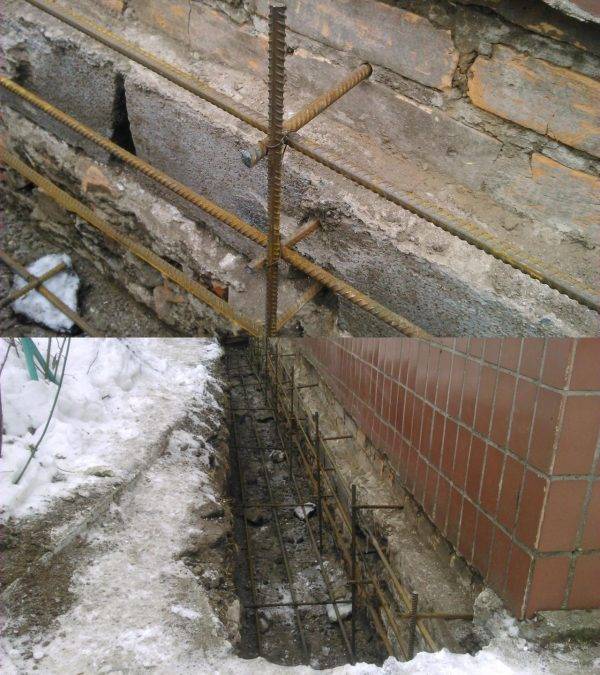

Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:
- металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
- металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
- поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.
Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.
Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой
Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.
От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства
Существует несколько видов мансард:
одноуровневая с двускатной крышей — низкие потолки с небольшой жилой площадью;
одноуровневая с ломаной двускатной крышей — увеличенное внутреннее пространство, но серьёзные затраты средств и времени на возведение;
одноуровневая с консольными выносами — сложная конструкция, позволяющая получить ещё больше площади, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;
многоуровневая со смешанным опиранием крыши — используется при строительстве нового дома, возводится только специалистами.
Преимущества
Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.
Стропильная система четырехскатной крыши
Устройство и конструкция четырехскатной крыши
Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек
Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.
Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега
Крепление стропил между собой
Одной из главных задач, встающих при проектировании постройки перед специалистом, является надежность. Многочисленные расчеты позволяют обойти возможные подводные камни и выбрать правильное сечение стропил, но необходимо еще и правильно закрепить эти элементы.
Фиксировать наслонные стропила можно с помощью:
- Шпилек. В этом случае предполагается, что стропила в верхней части соединяются встык, а удерживаются за счет двух накладок из металла или водостойкой фанеры соединенных между собой шпильками.
- Гвоздей. В том случае, когда речь идет о соединении верхней части стропил, лучше использовать специальные скобы. Это простой, надежный и недорогой способ, позволяющий скрепить верхние части стропильных ног.
- Гвоздевых пластин. Полосы или пластины, выполняемые из оцинкованной стали и имеющие специальные штампованные зубья, отлично подходят для монтажа деревянных конструкций. Такой крепеж имеет высоту зубьев 8 мм, а количество рядов «гвоздей» зависит от размера элемента.
Места креплений выбираются на основании расчетов. Обычно это конек, боковые прогоны, мауэрлат и балки перекрытия. В зависимости от того, какой способ крепления использовался, стропильная конструкция может быть распорной или безраспорной. Её тип задает то, как соединяются стропила с мауэрлатом и с коньковым прогоном.
