Как легко и просто сделать коптильню из газового баллона своими руками

Изготовление топки и дымовой трубы

Для топки можно использовать половину баллона на 50 литров или баллон на 20 литров. Ее необходимо вынести отдельно, чтобы добиться эффекта копчения, ведь, в противном случае, получиться обыкновенный гриль. В днище баллона на 50 литров вырезается отверстие наполовину высоты. Такое же отверстие делается и в днище меньшего баллона.

По образцу баллона для коптильни выполняется дверца, через которую будет осуществляться загрузка дров. Отверстия совмещаются друг с другом и производится прихватка с помощью сварочного аппарата. После того как становится очевидным правильное положение двух модулей, производится накладка шва. С противоположного бока в баллоне для топки делаются отверстия, которые будут служить поддувалом.

Совет! Если в наличии нет второго баллона, то топку можно соорудить из листового материала. Она может быть квадратной или прямоугольной.

Итак, к спиленной болгаркой горловине приварите железное колено. В него вставьте дымовую трубу. На верхушке сделайте заслонку, чтобы регулировать количество дыма. Она крепится к трубе на болтик или делается полностью съемной.

В другой боковой части вырежьте отверстие. Через него в коптильню будет поступать дым из топки. Топочную емкость можно сделать из листов металла (4 мм) или бака несколько меньших размеров. Ее делают с двумя отверстиями для закладывания опилок и для поддувала. Между топкой и баком коптильни установите колосник, так как открытый огонь может испортить продукты. Лучшим решением будет предусмотреть небольшой переход в виде трубы. Помните, горячее копчение осуществляется при высоких температурах.

Для холодной коптильни трубу, соединяющую топку и бак, максимально удлиняют, чтобы дым доходил к продуктам уже в охлажденном до 19-25 градусов виде. Конструкция коптильни может предполагать две съемные трубы: одна для горячего копчения, другая – для холодного.

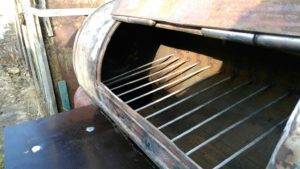

В нижней части бака для продуктов установите металлический лист, обернутый фольгой для сбора лишнего жира. Менять фольгу придется после каждого использования. К верхней части прикрепите металлическую трубу, на которую подвешиваются куски мяса или рыбы.

Собранный коптильный агрегат можно дополнительно с внешней стороны оснастить столиком для продуктов.

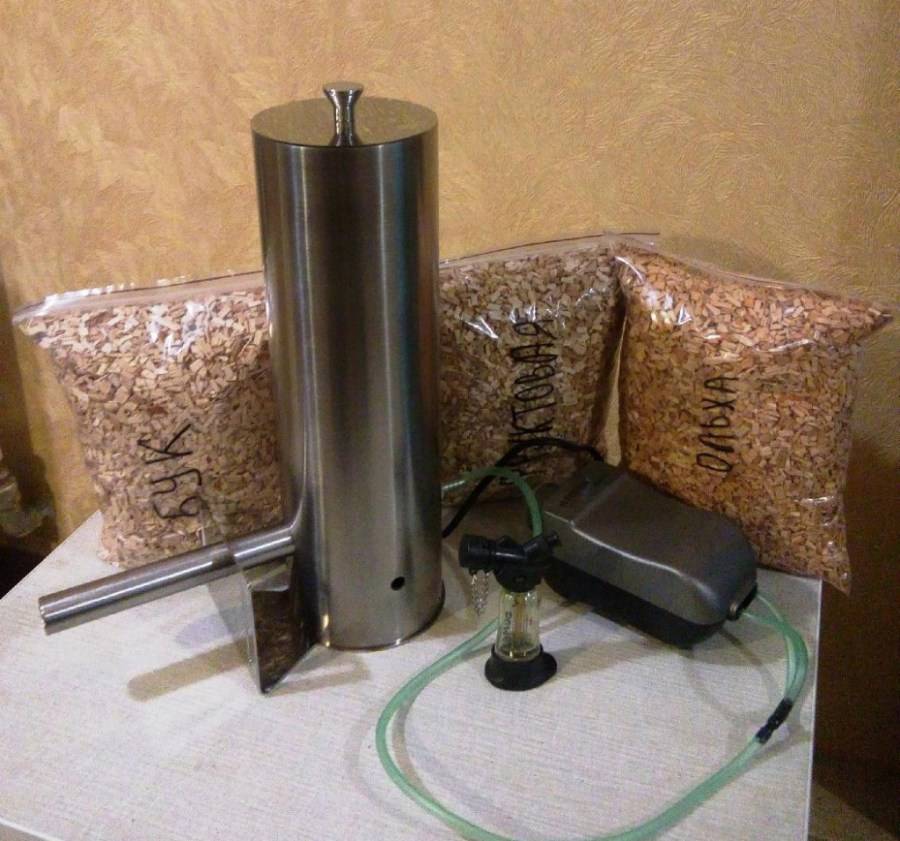

Как собрать генератор дыма

Подойдет любая металлическая труба диаметром 80-100 миллиметров. В её нижней части делаем несколько отверстий. Затем на металлическую поверхность, для этого подойдет старая сковородка, насыпаем немного заранее замоченной щепы и разжигаем её.

Когда дерево разгорится, точнее начнет тлеть, накрываем его трубой. Отверстия должны давать необходимый приток воздуха для поддержания процесса тления. В идеале низ трубы нужно заварить и проделать одно большое отверстие для заполнения щепой и притока воздуха.

В боковой части трубы необходимо предварительно поделать отверстие на уровне две трети от нижней части и вставить туда горизонтальную металлическую трубу так, чтобы она соединяла коптильный шкаф и дымогенератор.

Верхнюю часть накрываем плотной крышкой и следим, чтобы дым не сочился из неплотных соединений. Если все сделано правильно, то весь дым будет поступать в коптильню и процесс пройдет качественно и достаточно быстро.

Подготовка к изготовлению

Газовый баллон является отличной заготовкой для не только для коптильни, но и для барбекю. Однако, желательно выбирать не поврежденную значительной коррозией емкость, так как это отразится на долговечности изделия. Также все работы необходимо проводить лишь после того, как остатки газа и газолина будут правильно удалены из полости.

Необходимо будет запастись такими материалами и инструментом:

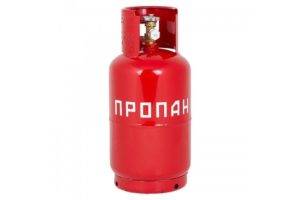

• баллон газовый (емкость для бытового газа красного цвета 50 л);
• листовой металл (толщина 3-4 мм);
• примерно 6 м строительного уголка со стенкой 45 мм (в некоторых случаях можно заменить строительным профилем 20х40 мм);
• труба для дымохода (длина 100-120 см диаметром 100-120 мм);
• петли дверные (желательно выбирать толщину металла не менее 2 мм);
• пруты для решетки (диаметр 8-10 мм арматуру, квадрат или шестигранник не желательно брать);
• деревянные заготовки под ручки (хорошо высушенные заготовки из березы или других плотных пород);
• болгарка (предпочтительнее с плавным запуском);
• сварочный аппарат (электроды нужны будут 2-3 мм);
• электродрель (сверла надо подбирать с минимальной длиной, чтобы обеспечить жесткость при работе);
• ножовка по металлу (ставится полотно с мелким зубом).

Первым делом баллон необходимо хорошо осмотреть со всех сторон

Важно оценить есть места, пораженные ржавчиной и насколько она глубокая. После внешней оценки следует избавить баллон от остатков пропана, который в нем хранился

Все действия желательно проводить в прохладную сухую погоду. Желательно выбрать открытое место, рядом с которым не будет источника искр и огня.

Клапан откручивается на максимально возможный размер. Отверстие, откуда поступает газ лучше повернуть по ветру. Пропан тяжелее воздуха, поэтому может опускаться на низ, чтобы достать его с нижней части баллона, необходимо перевернуть баллон с открытым вентилем и дождаться, пока вещество выйдет. Можно оставить баллон в открытом положении на сутки.

Вопросы по щепе

Соорудив своими усилиями коптильню из пропанового баллона, вы оставляете себе один важный вопрос – заготовка нужной щепы. Если будет применяться сырьё из совершенно не годящейся древесины, то вы получите негативный результат и блюда плохого качества и вкуса. По сути здесь подходят многие виды древесины. Главное – исключить хвойные породы. Ведь они содержат множество смол, которые в процессе копчения испаряются и проникают в блюдо, тем самым его серьёзно портят.

В этом вопросе решение сводится к применению сырья плотных древесин. Это и дубовые, и грабовые, и буковые, и ольховые породы. Во время их заготовки учитывайте, что параметры щепы не должны быть очень маленькими. Под воздействием мощной температуры щепа может воспламениться.

Подходящий её параметр – минимум 3 см. Такая щепа превосходно тлеет и выделяет нужные объёмы дыма для поставленных целей (копчения).

Отличные рекомендации при копчении завоевали фруктовые породы, например, вишнёвые и яблоневые. С них не обязательно устранять живые ветви для достижения требующегося результата. Просто после сезонной процедуры обрезки оставьте остатки.

Древесина становится годной для копчения, когда с неё ликвидируется кора и она измельчена на подходящие кусочки. В коре также присутствуют смолы в больших объёмах. Они также будут негативно воздействовать на вкусовые качества блюда.

Можно добавлять в щепу немного смородиновых веточек и порезок можжевельника.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

1. выложить кирпичом;
2. сварить из уголка или профильной трубы классические козлы;
3. использовать б/у подставку от швейной машины;
4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки

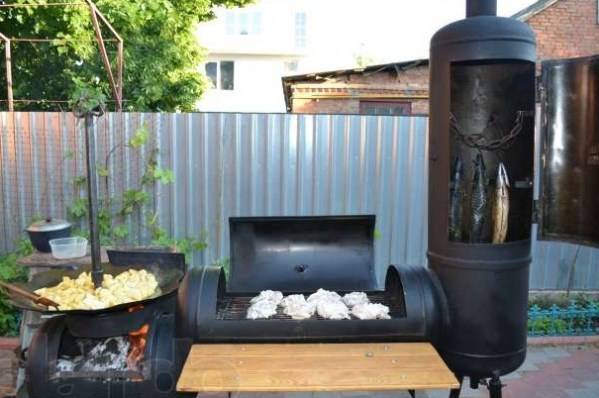

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

1. жаровня мангала устанавливается на ножки или подставки;
2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Как работает коптильня-баллон

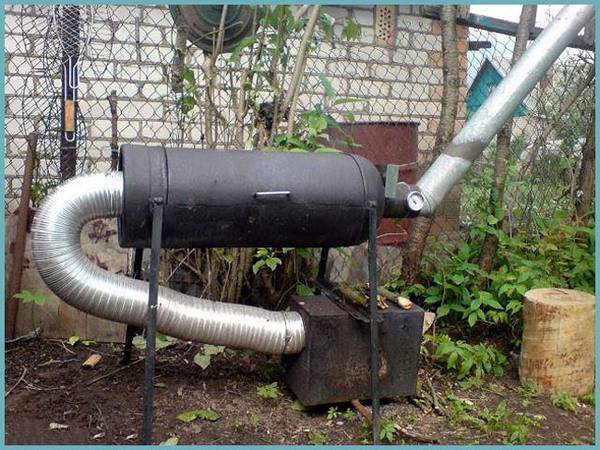

Для коптильни используют два баллона: топка и рабочая камера

Для коптильни горячего копчения нужны 2 газовых баллона. Коптить на открытом огне нельзя, топка и рабочая камеры должны быть отделены друг от друга. Помимо баллонов требуется дымоотвод, каркас, подставки под шампуры.

Копчение выполняется таким образом.

1. Рабочая камера изготавливается из баллона побольше. Его размещают горизонтально. Поскольку размеры емкости стандартизированы и не слишком велики, подвешивать продукты здесь нельзя, мясо и рыбу нанизывают на шампуры.
2. Топочную камеру делают из баллона поменьше. Здесь сжигают щепу.
3. Камеры соединены таким образом, чтобы образующийся дым подавался снизу в отсек для копчения.
4. Отработанный охлажденный газ выводится через дымоотвод. Лучше сделать его повыше, чтобы дым не мешал обитателям дачи.

Главный недостаток такой конструкции очевиден: следить за работой топки нужно вручную и постоянно.

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

Что такое горячее и холодное копчение

Обычно в магазине на этикетках копченостей указано, каким образом продукт был приготовлен: горячим или холодным способом. Чтобы получить наглядное представление об их сути, взгляните на предложенные чертежи.

Схема: сравнение технологий горячего и холодного копчения

При горячем копчении, заложенные в коптильню продукты достигают кондиции намного раньше, чем при холодном, за счет того, что находятся под воздействием высокой температуры и дыма. Но срок хранения приготовленных таким копчением продуктов непродолжителен и, как правило, составляет 2-3 недели.

Конструкция самодельной коптильни будет зависеть от выбранной вами технологии. Как показано на чертеже при холодной технологии топка отделена от коптильной емкости длинной трубой (около 3-4 м). Это нужно, чтобы дым, прежде чем дойти до продуктов, успел остыть.

Приводить схемы и чертежи нет смысла, т. к. каждый будет исходить из того, что есть в наличии. Газовые баллоны также бывают различного объема. В данной конструкции будут использованы баллоны на 50 и 20 или 30 литров. Дверцу можно сделать двумя способами. Один из них подразумевает распил баллона для коптильни на две части.

Не нужно дорезать прямоугольник до конца. Если он будет демонтирован, тогда его будет сложнее примерить на свое место. Поэтому первым делом накладываются петли. Под них делается разметка как на баллоне, так и на дверце. Небольшими прихватками делается фиксация петель на будущей коптильне. После этого производится окончательное выравнивание и проваривание всех швов.

Как только задача завершена, можно с легкостью провести линию дверцы коптильни с помощью болгарки до конца. К крыше коптильни закрепляется рукоятка, за которую ее можно будет поднять. Также потребуется сделать дополнительные опоры для дверцы коптильни, чтобы она не проваливалась внутрь. Для этого по краям отверстия в коптильне приваривается две полосы металла шириной в 2 см. Их необходимо выгнуть по форме дуги баллона.

Обратите внимание! Кто-то предпочитает не приваривать петли к коптильне, а зафиксировать их на болты. В некоторых случаях это решение действительно довольно практичное, т

к. петли легко заменить

Важно помнить, что болты не должны иметь специфического покрытия, ведь после нагрева коптильни будут иметь вредные выделения

Чтобы усилить конструкцию баллона, посередине вваривается труба ¾ дюйма по всей длине. Она не даст стенкам коптильни деформироваться при высокой температуре. На нее также можно с помощью крючков из нержавеющей стали подвешивать мясо, которое необходимо приготовить методом горячего копчения. Дополнительно посередине коптильни можно соорудить решетку. Ее можно сделать самостоятельно из прутков арматуры или модифицировать те, что можно найти в старых холодильниках.

Основная камера коптильни предназначена для горячего копчения, ведь температура в ней достигает значений в 80 и больше градусов. Чтобы в такой коптильне проводить процесс и холодного копчения понадобится еще одна камера. Для ее сооружения понадобится еще один баллон. Его подготовка производится таким же образом, как и того баллона, что используется для основной камеры коптильни.

Чтобы конструкция коптильни оказалась устойчивой, необходимо позаботиться о подставке. Стоит помнить, что из-за двух дополнительных модулей, ножки придется немного развести, чтобы коптильня была устойчивой. Изготовить ножки для коптильни можно из прутов арматуры или квадратной трубы. Если предполагается, что они будут съемными, тогда фиксируются они на болты и гайки, а не на сварку.

Их длину необходимо рассчитать таким образом, чтобы высота камеры для горячего копчения была на уровне 1 метра. Между ножками коптильни можно сделать дополнительную перегородку, на которую монтируется полочка для дров или других принадлежностей. Если коптильню необходимо будет часто перемещать, то есть смысл установить два колеса с детского велосипеда.

Совет! Коптильню своими руками можно изготовить из старой газовой плиты. При этом баллон будет служить дымогенератором. Потребуется сделать подвод шланга, через который будет поступать дым для копчения. Для установки решеток для копчения все уже готово, ведь есть специальные пазы. Кроме того, через окошко можно будет контролировать процесс копчения. Пример такой коптильни можно видеть на видео ниже.

Коптильня холодного копчения ИЗ БОЧКИ: 14 лучших идей

Коптильня холодного копчения из бочки. Что может быть проще. Сам процесс  лёгкий, средств никаких вкладывать не нужно, только силы и энтузиазм. Сначала вырываем траншею с выходом к бочке, обкладываем её кирпичом, прикрываем шифером и засыпаем землёй. Дымоход готов. С бочкой тоже всё предельно просто. Вырезаем отверстие к выходу в «дымоход». Внутри устанавливаем решетки или палки, трубы для крюков. Закрываем крышкой и вуаля.

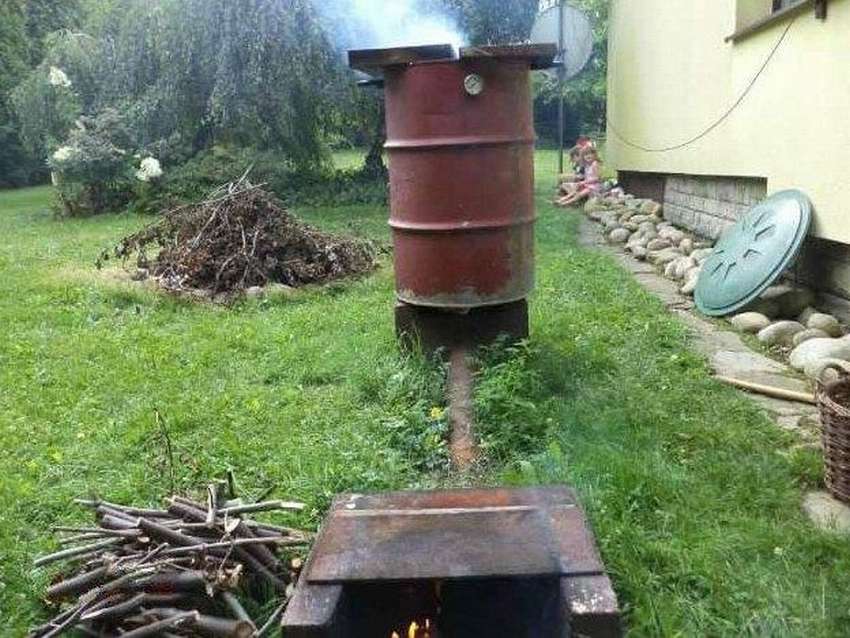

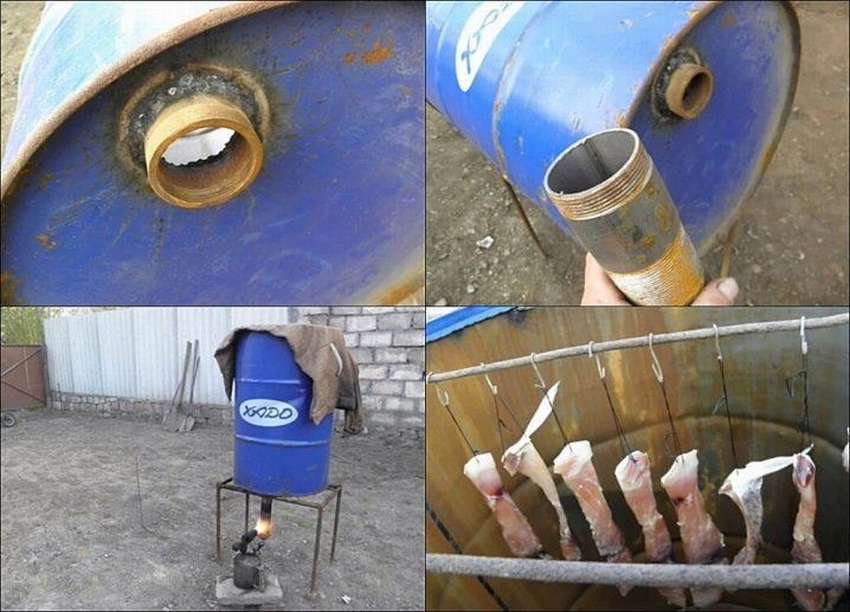

Вот как это выглядит на практике. Металлический лист у места, куда будем класть щепки, нужен чтобы не давать пламя разгораться.

О чём я и говорил. Поднос для небольших кусочков, крюки для больших.

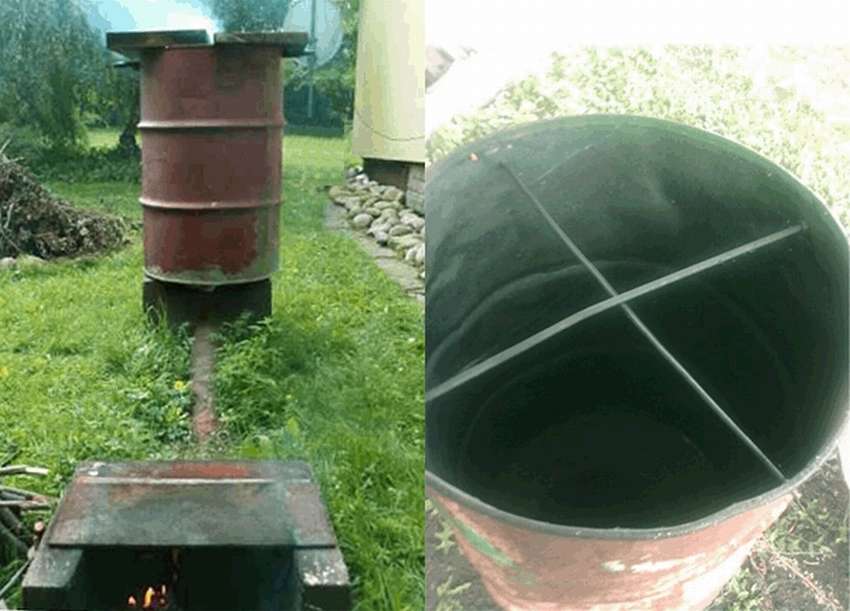

Можно обойтись и без траншеи, заменив её железной трубой.

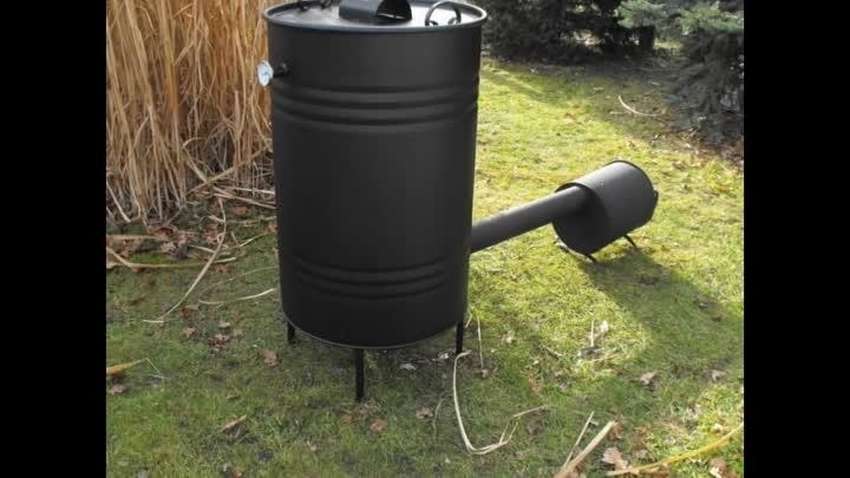

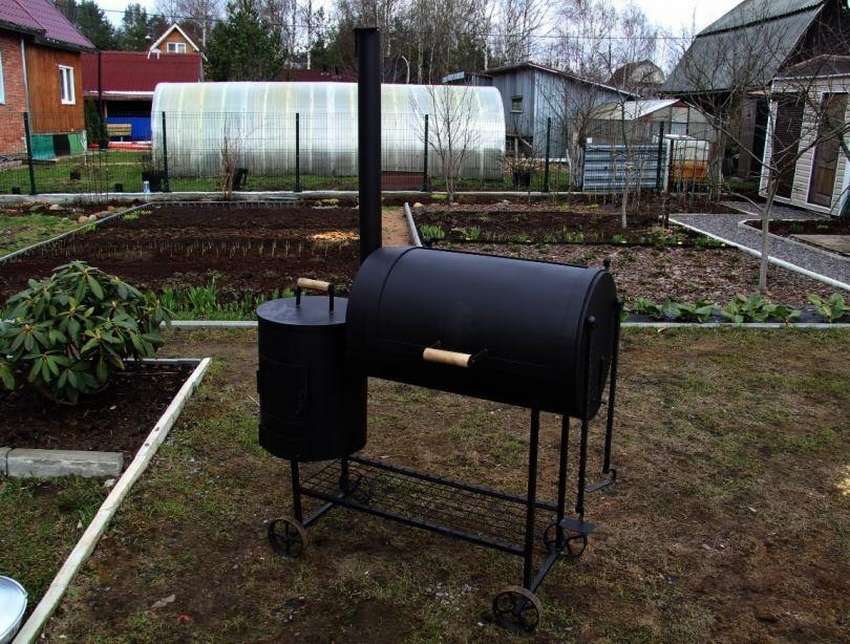

Универсальный вариант для холодного и горячего копчения. Красиво, у автора руки золотые.

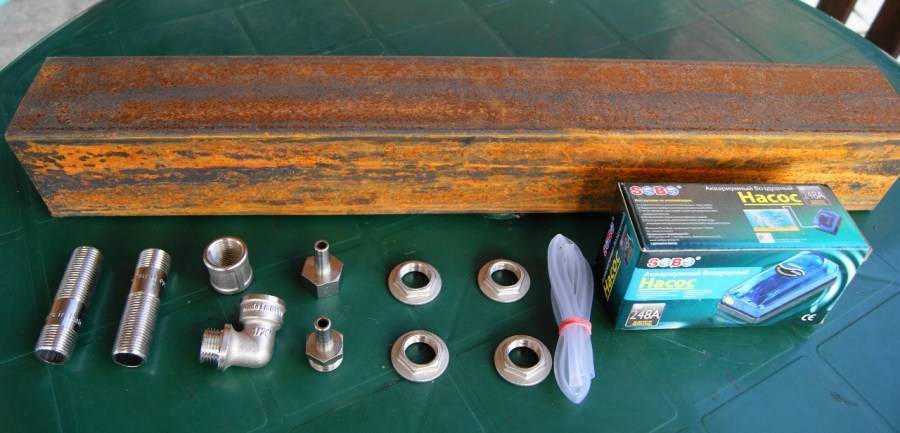

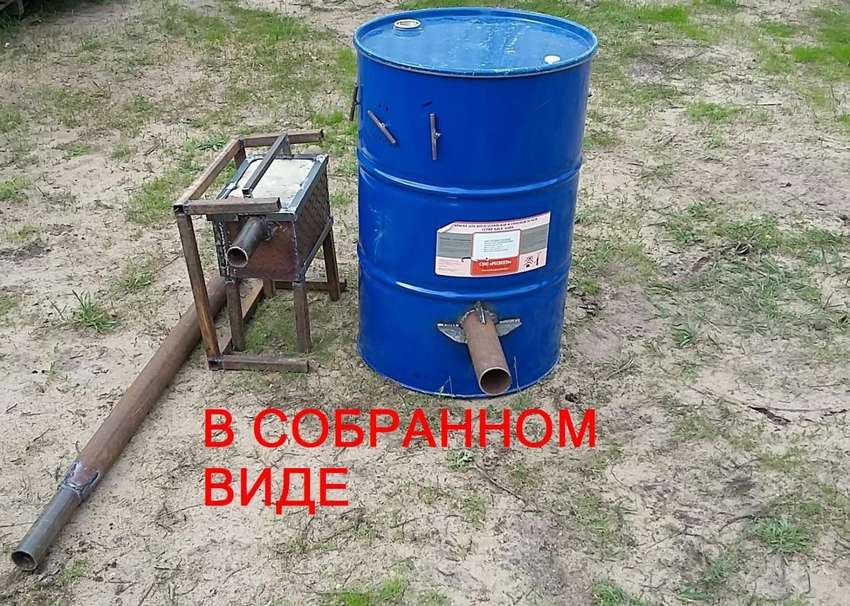

Если что, имеется ввиду собранные готовые комплектующие.

Рабочий вид. Опять же, ничего сложного.

На колёсах… Что дача аккуратная, что коптильня. Конечно мне не завидно. Нет. Наверное…

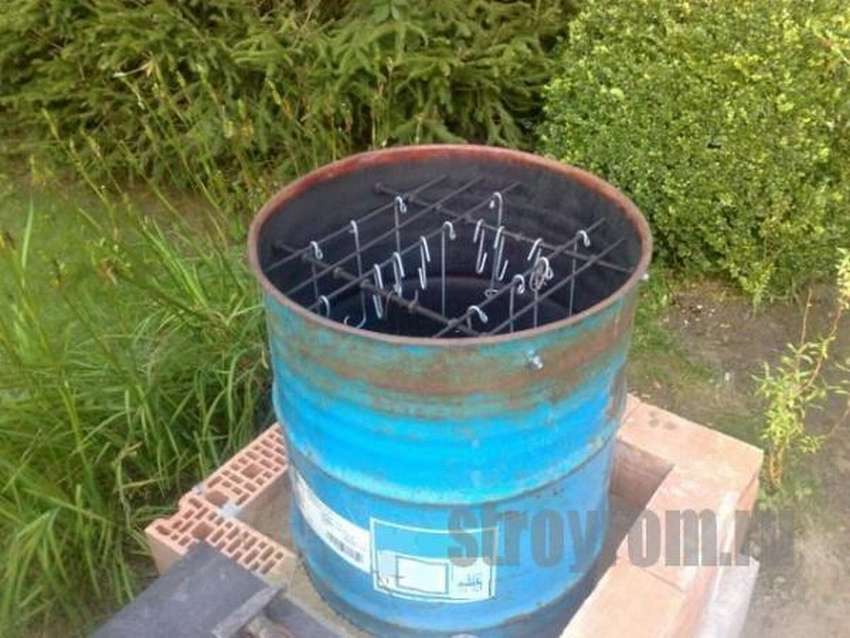

Прутья или стержни можно устанавливать, как угодно.

Мини вариант. Правда расстояния маловато. При таком варианте вряд ли получится поддерживать 25-40 градусов.

Небольшая инструкция что и как делать с подготовленными деталями.

Менее эстетично, но за то практично. Такое я уважаю. Без излишеств.

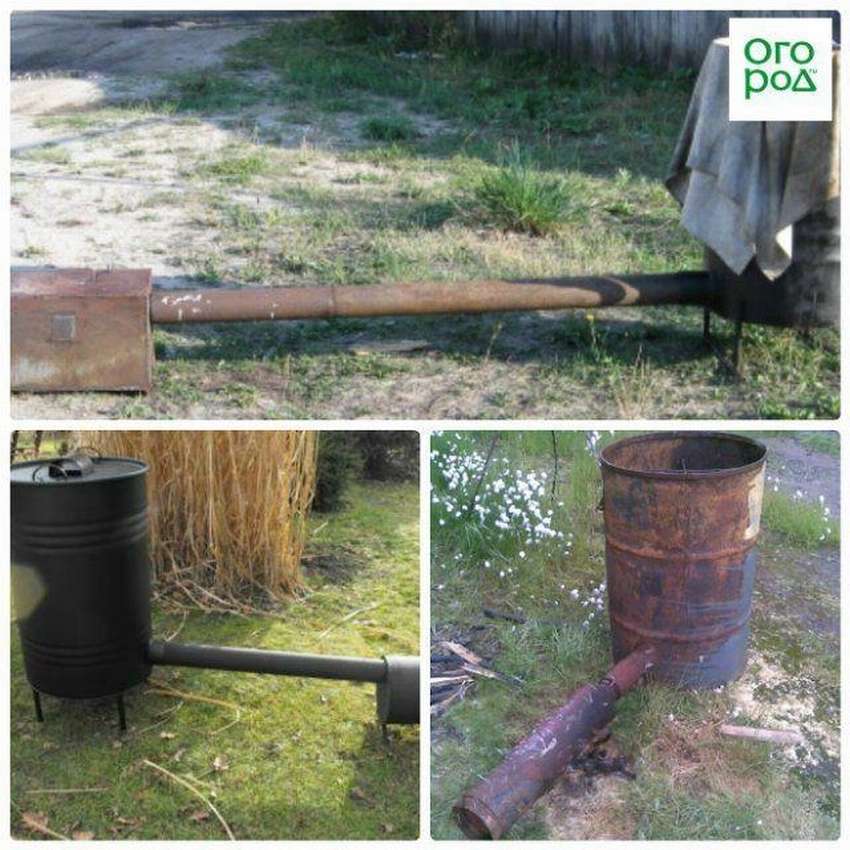

Подборка с форума садоводов-любителей. Чем бы дитя не тешилось как говорится.

Опять же, универсальный вариант. Подойдёт для всех видов копчения.

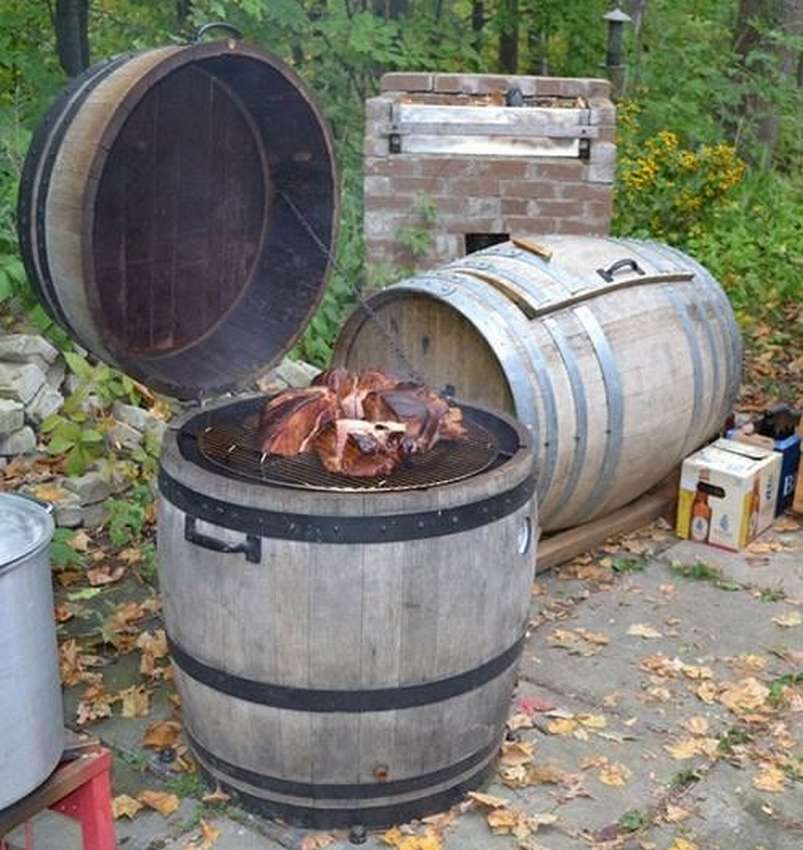

Мажорить – так на все деньги.

Последний вариант конечно самый видный, но мне такой не нужен. Мне нужен практичный. Как я показывал ранее. Почему оставил его в статье? Всё просто. Для ознакомления. Вдруг кто-то захочет их делать на заказ. Как видно, ничего сложного или страшного нет. Сделайте коптильню сами и все друзья будут облизывать рты, а их жёны пить кровь, за то что у них такого нет. Удачи и хорошего отдыха!

Читать полностью (ссылка)

Этапы работы

Первый и один из самых ответственных этапов – визуальный осмотр и подготовка емкости, которая в будущем позволит производить горячий и холодный способ копчения.

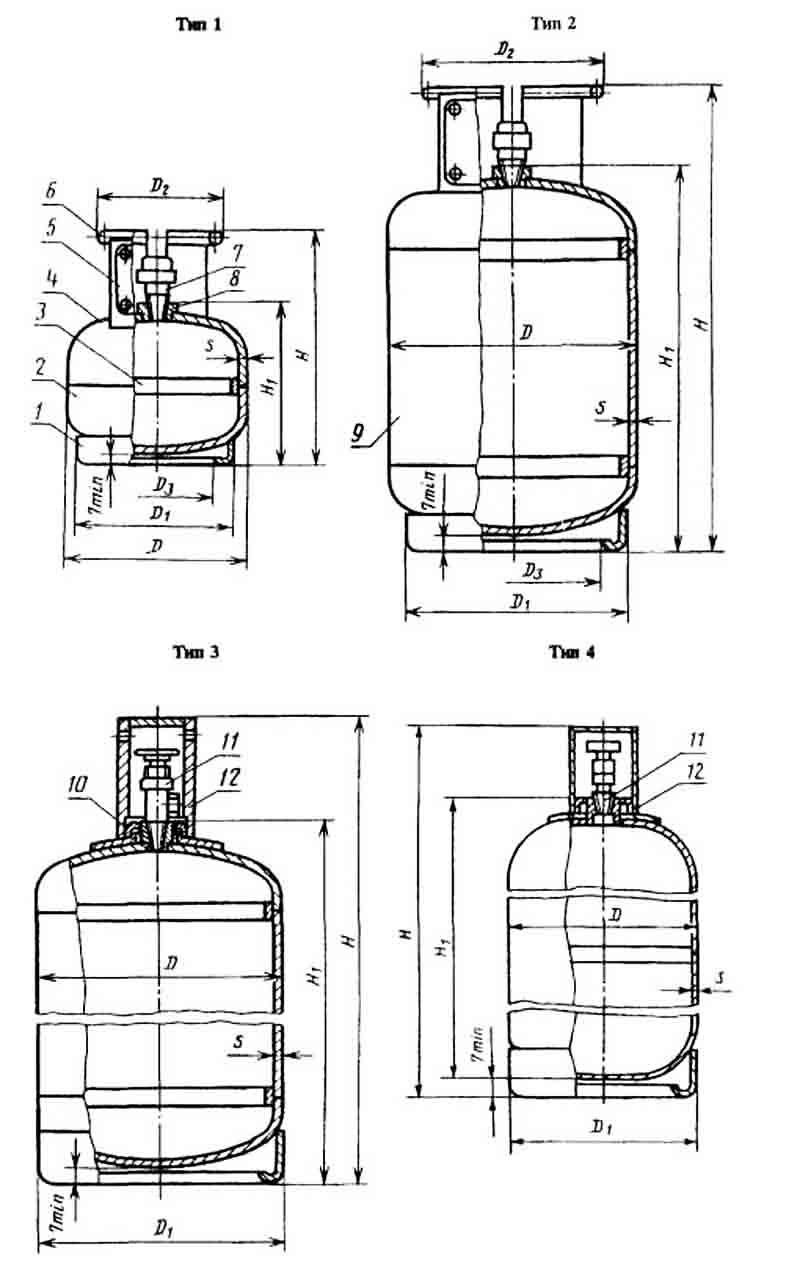

После выбора подходящего по размеру баллона необходимо провести визуальный контроль – определить наличие или удостовериться в отсутствии следов коррозии.

Использовать для дальнейшей работы рекомендуется только ту емкость, которая не повреждена ржавчиной. Все подготовительные и основные работы проводятся на открытом пространстве в целях обеспечения пожарной и личной безопасности.

Очистка емкости

Для надежности можно ополоснуть бак водой. Контролировать процесс и удостовериться в полном отсутствии опасных паров поможет обычная пена, созданная из мыла или средства для мытья посуды, которую следует нанести на закрытый вентиль.

Это важно: если вы нанесете на закрытый вентиль газового баллона мыльную пену и увидите образующиеся пузырьки, значит баллон не полностью пустой. Если же пузырьков не будет, значит — газа нет, и работы по распилу и сварке будут полностью безопасными.

Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду

Этот процесс поможет освободить емкость от возможной грязи и пыли

Затем отрежьте вентиль болгаркой, а внутрь налейте самую обычную воду. Этот процесс поможет освободить емкость от возможной грязи и пыли.

Эти мероприятия позволят избежать образования искры и воспламенения.

Начинаем разрезать

Как советуют профессионалы, разрез следует делать продольным. У вас получатся две половины, не обязательно равные по габаритам. Одна из них будет служить мангалом, другая — крышкой.

Сооружение ножек послужит не только опорой конструкции, но и украсит будущий мангал.

Материалом могут послужить старые, не ржавые, без повреждений трубы или кованые подставки. Они закрепляются крепкими и так же не ржавыми болтами.

Крепление крышки и ножек

• фиксация заклепками и/или болтами;
• осуществляется сварка.

После того как петли надежно закреплены, производится монтаж ручек, которые потребуются для открытия/закрытия. Крепление также производится при помощи болтов. В том месте, где располагался вентиль баллона, монтируется дымоход.

Топка – особенная часть конструкции. Этот элемент обязателен, если из баллона предполагается изготовить именно коптильню. Для ее изготовления потребуются стальные листы, которые нужно будет разрезать и сварить по определенным размерам.

В качестве топки может выступать меньший по размеру баллончик, разрезанный вдоль и приваренный в необходимом месте. Завершающий этап – укрепление коптильни. Для этого следует приварить уголки по краям конструкции.

Нет сомнений, что во время использовании самодельного мангала, емкость будет неизбежно изнашиваться и деформироваться. Есть один секрет, как продлить срок службы — приварите к внутренним стенкам уголок.

В качестве отдельного элемента топка коптильни не нужна. Ведь при создании мангала мы добиваемся герметичности, целостности всех составляющих элементов. Для дополнительной защиты в зимний период коптильню можно поместить в старый газовый шкаф.

Воздействие жара, атмосферных осадков и других негативных природных явлений может повредить металлические детали конструкции.

Если вы хотите, чтобы мангал-коптильня, созданный из старого ненужного баллона, прослужил несколько лет и не потерял своей привлекательности и производственных характеристик, необходимо защитить внешнюю сторону конструкции – покрасить или обработать составом, предотвращающим коррозию.

По отзывам мастеров, любителей делать всё своими руками, данное изделие — это удобное, современное, долговечное, необычное по внешнему виду устройство.

Оно обязательно привлечет внимание ваших гостей и друзей, если вы должным образом отнесетесь к процессу изготовлению, сделаете всё аккуратно, правильно и надёжно. Пригласив к себе на дачу гостей, вы и ваше изобретение будете в центре внимания, выходной пройдёт необычно, весело и интересно. Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь

Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда

Таким образом, поделки из старого пропанового баллона способны дать ему вторую жизнь. Подобные коптильни делают часто, поэтому найти подходящий чертеж не составит труда.

Смотрите видео, в котором мастер подробно рассказывает как из газового баллона сделать мангал-коптильню собственными руками:

Особенности коптильни для горячего и холодного копчения из газового баллона

Коптилка из баллона имеет преимущества перед другими материалами:

• Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
• Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
• Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.

При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.

Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.

Газовый баллон – что можно из него сделать

Это универсальная емкость, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов

Печь для казана

Лучше, чтобы емкость опускалась в баллон на 2/3. Для превращения пропанового баллона в печь в нем необходимо проделать дверцы, монтировать печную фурнитуру, установить дымоотвод. Сделанная своими руками печь не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.

Мангал

,

В боковых стенках просверливаются отверстия под шампуры, а также делаются срезы, с помощью которых будет создаваться тяга. Также такие срезы помогают сливать накопившуюся в мангале жидкость во время дождя. Там, где у баллона располагается вентиль, после обработки остается отверстие. Рационально его приспособить под дымоотвод.

Мангал-барбекю

Важно помнить об устойчивых ножках, поскольку конструкция должна иметь прочную опору. От этого зависит ее надежность и безопасность

Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной.

Коптильня

Основные элементы одинаковы в таких агрегатах, отличается их расположение. Такая коптилка эффективна, а подобрав емкость больших габаритов можно готовить продукты не только для себя, но и на продажу.

Делаем ножки или подставку под коптильню

Как правило, высота коптильни мало когда превышает стандартный кухонный стол и составляет 85-100 см. На первом этапе вам следует определиться, будет ли у вас стационарная коптильня или с переносной функцией. Как подставку, так и съемные ножки можно изготовить из металлических уголков.

Внимание! Вес загруженной продуктами коптильни намного больше, чем пустой, поэтому чтобы обеспечить устойчивость коптильне, при изготовлении опорной конструкции все части должны быть качественно закрепленными и приварены. Проще и быстрее всего сделать стационарную конструкцию

Для изготовления вам потребуется 4 уголка и сварочный аппарат. Уголки соедините перпендикулярно баллону и приварите их сваркой ко дну коптильни

Проще и быстрее всего сделать стационарную конструкцию. Для изготовления вам потребуется 4 уголка и сварочный аппарат. Уголки соедините перпендикулярно баллону и приварите их сваркой ко дну коптильни.

Переносные ножки делаются по-другому. В дне баллона просверлите отверстия, вставьте в них болты таким образом, чтобы резьбой они были наружу. А в ножки приварите гайки. При необходимости ножки просто прикручиваются к баллону.

Нижняя часть ножек, как в первом, так и во втором случае, для большей устойчивости, дополнительно должна быть снабжена уголками или металлическими опорами.

Как сделать коптильню из фреонового баллона своими руками

Подготовленный баллон от фреона дополняют решетками внутри, ручками и подставкой снаружи. Пошаговая инструкция:

1. Внутри и снаружи зачищают детали из фреонового баллона от грязи и краски. К днищу приваривают кольцо из профильной трубы.
2. С крышки отпиливают кран, т. к. он имеет пластмассовые элементы, которые в дальнейшем могут стать источником возгорания. На это место приваривают болт, чтобы вкручивать крюк для подвешивания продуктов. Делают подставку из металлического листа с отверстиями. Для ножек применяют отрезки арматуры, которые приваривают к листу металла.
3. Решетку делают из нержавеющей сетки с ячейками 1*1 см. Приваривают к стальной проволоке, согнутой в окружность.
4. Для жироприемника подойдет старая сковорода, металлическая миска или остатки днища от фреонового баллона. В камере на уровне размещения решетки приваривают три болта, на которые устанавливают сетку. К емкости для сбора жира крепят металлическую ручку, чтобы удобно было ее устанавливать и доставать.
5. Ручки для камеры делают из верхней части ненужного фреонового баллона. Рукоять срезают, разделяют болгаркой на две части. Полученные части приваривают к корпусу коптильни.
6. Прежде чем приступить к окрашиванию, конструкцию из фреонового баллона обжигают в открытом огне. Краску счищают, поверхность тщательно зашкуривают.

Чтобы приготовить копченое сало, на дно камеры насыпают щепу фруктовых деревьев. Это придаст продукту приятный аромат. Устанавливают жироприемник, решетку, аккуратно раскладывают сало, закупоривают герметично крышкой и ставят на умеренный огонь.

Чтобы упростить процесс крышку, решетку и жироприемник делают из подручных предметов

Закрывать коптильню необязательно, главное – сделать гидрозатвор. Приобретают стеклянную крышку. Через нее видна степень готовности продукта. Также через стекло контролируют степень выделения дыма.

Герметичная конструкция не пропускает воздух снаружи и не выпускает дым изнутри

Решетку для размещения продуктов можно не делать. Если имеется микроволновая печь, применяют решетку от нее или приобретают новую подходящего диаметра. Ее легко размещать в самодельной коптильне из фреонового баллона.

В крышке проделывают отверстие и надевают гибкую трубу для отвода лишнего дыма, это позволит сохранить сочность нежного мяса

Чтобы была возможность готовить продукты не только горячего, но и холодного копчения, делают коптильню из двух баллонов фреона. Для этого у первой отрезают днище, а у второй верх. Зачищают поверхность от краски и сваривают детали.

Усовершенствованные модели соединяют к мангалу при помощи труб, они включают барбекю, гриль и коптильню

Особенности

Для самостоятельного изготовления коптилки домашние умельцы используют самые различные материалы. В ход идут старые духовки, бочки и даже стиральные машины. Наибольшей популярностью пользуются агрегаты из кислородного, пропанового и фреонового газовых баллонов. Изготовить такую установку непросто, однако при необходимой подготовке вполне реально. Баллоны отличаются подходящей геометрией и высоким качеством металла.

Использование баллонов для оборудования коптильни обусловлено физико-техническими параметрами сырья – баллоны, как правило, изготавливают из крепкого материала с толстыми стенками, а это означает, что устройство не деформируется под воздействием высоких температур и не растеряет своих эксплуатационных характеристики. Сделать коптильню может любой садовод /рыболов или охотник, а также умелец, регулярно отдыхающий за городом.

Прежде чем разобраться в тонкостях изготовления конструкций, разберем немного особенности самого процесса копчения.

Их важно знать, чтобы изготовить установку правильно и добиться высокого качества приготовления пищи

• Подготовленный к обработке продукт должен получать тепло и дым равномерными порциями, в противном случае он будет пахнуть гидролизом и иметь неоднородный по своей структуре вкус.
• Дым непременно должен быть легким, то есть его фракции должны осаждаться еще до того, как вступят в контакт с продуктом. В легком дыме пиролизные газы не присутствуют, поэтому он и придает специфический вкус домашним копченостям.

Конструкция должна обеспечивать поступление рабочего дыма равными порциями – он должен со всех сторон окуривать продукт до тех пор, пока полностью не улетучится, в этот момент на смену ему должен поступить новый дым.
Очень важно добиться выполнения всех этих норм, именно в них и кроется краеугольный камень науки копчения.

Копчение может быть холодным или горячим, именно от его вида во многом зависят особенности конструкции. Само название указывает на принцип работы коптильни.

Горячее производится в непосредственной близости от источника огня. Здесь поддерживается температура 40-120 градусов, для приготовления мяса потребуется не менее часа, и мясо при этом будет сочным, вкусным и готовым к употреблению сразу же.

С методом холодного копчения все немного по-другому – здесь коптильня удалена от источника огня, от топки подключается труба, по которой охлажденный дым продается непосредственно в коптильный отсек и там пропитывает продукт. Поддерживается температура ниже 40 градусов, копчение занимает довольно много времени. Преимуществом такого метода является возможность хранения продуктов на протяжении нескольких месяцев.

Сборка и сварка узлов

1. Коптильня выставляется на подставку или к ней привариваются ножки.
2. Соединяются вместе топка с камерой для копчения.
3. Подсоединяется дымоход.

После сварки всех элементов конструкции проводится проверка тяги. Если аппарат не функционирует должным образом, следует проверить правильность выполнения сборки.

Подставка для коптильни

Качество швов проверяется, поскольку коптильня должна выдерживать большой вес. Плюс стационарной конструкции в том, что на подставке можно соорудить дополнительные полочки для размещения дров и кухонных приспособлений.

Изготовление и сварка ножек

Если коптильня с газового баллона своими руками собирается как переносная конструкция, то рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия, а на ножках привариваются гайки.

Изготовление дымохода и топки

Топка делается по следующему принципу:

1. В баллоне проделывается 2 отверстия: под поддувало и для загрузки топлива.
2. Внутри между топкой и поддувало фиксируется колосник, чтобы исключить попадание огня в камеру.
3. Независимо от типа копчения, необходимо соорудить дымоход. В случае с горячим копчением он может быть коротким. Для готовки холодным методом труба берется более длинная для качественного охлаждения дыма.

Чтобы конструкция трансформировалась, соединение дымовода между камерой и топкой должно быть съемным, тогда удастся использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

• решетки с ножками от микроволновок или духовых шкафов;
• усовершенствованные приспособления из форм для пельменей и пр.

Если диаметр готовых решеток не подходит к коптильне, то лучше соорудить подставку под продукты самостоятельно. Для этого используются прутья из металла. Если разместить внутри коптилки трубу, то с помощью крючков легко подвесятся тушки курицы или рыба.

Внизу камеры с продуктами устанавливается съемный металлический поддон для сбора жира с бортиками, чтобы накопившаяся жидкость не стекала в баллон и не портила вкус продуктов. Чтобы упростить очистку, перед каждым приготовлением поддон необходимо застилать пищевой фольгой.

Покраска и декорирование готовой конструкции

Для газовой емкости, бывшей в эксплуатации длительное время, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит срок службы конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и воздействия высокой температуры. Для покраски выбирают термостойкие лакокрасочные составы. По цвету ограничений нет, но практичнее использовать черную краску. Она хорошо скрывает следы гари и сажи.
