Самостоятельное строительство кованых ворот

Инструкция по самостоятельному изготовлению кованых ворот

Монтаж опор в ленточный фундамент

После подготовки материалов и оборудования изучите технологию и нюансы установки металлических конструкций. При изготовлении кованой калитки для частного дома своими руками, а также ворот, следует помнить, что по окончании работ все детали увеличатся в объёме. Эксперты рекомендуют все пружинистые элементы предварительно обжечь, разогреть и остудить – это сделает металл более податливым.

Монтаж опор

Для столбов выройте метровые углубления шириной, превышающей на 10 см размеры опорных элементов. После установки труб из профиля засыпьте ямы щебёнкой – каждые 20 см слоя тщательно утрамбовывайте. Эксперты рекомендуют регулярно проверять перпендикулярность столбов во избежание перекосов створок. На завершающем этапе монтажа поверхность вокруг стоек залейте бетонной смесью.

Сборка конструкции

Подготовьте прямую поверхность для укладки элементов в одной плоскости. Соедините створки заготовленных частей труб. Нижнюю часть разместите под углом 90°. Приварите металлические уголки для надёжности створок. Сварите из деталей прямоугольник и установите в центральной части в качестве ребра жёсткости. Закрепите конструкцию и, используя точечную сварку, установите профнастил.

Наверху створок стальной лист обрежьте болгаркой для придания конструкции соответствующего вида. Распашные элементы навесьте на столбы специальными петлями. По окончании сварных работ зашлифуйте швы.

Изготовление спиральных прутов и пик

Заготовки под кованные ворота

Нарежьте заготовки для создания пик. Лист металлопрофиля разрежьте на квадраты и обработайте шлифмашиной для придания изделию формы. После разогрева детали в горне зажмите её в тисках и проверните под нужным углом. Каждый поворот – это один виток. Процесс обработки завершается рихтовкой. По окончании работ сравните все заготовки и соедините между собой.

Декор готовыми элементами

В магазинах можно приобрести готовые элементы ковки – цельные орнаменты, пики, рюши, вставки и многое другое.

На рабочей поверхности разместите сваренный каркас. Проверьте качество сборки и точность углов. Приварите готовые кованые элементы в трёх точках или создайте ломаную линию – зависит от выбранного дизайна. Совместите заготовки с профилем и закрепите сваркой или струбцинами. Зачистите детали болгаркой.

Покраска

После сварки металл покрывается кузнечной краской

Главное условие эстетичного вида кованых ворот – защита металла от ржавчины и атмосферных осадков. Только при таком подходе краска будет держаться долгие годы без проявления дефектов. Для этих средств подбираются специальные составы для работы по металлу. Антикоррозийные ЛКМ также скрывает мелкие неровности от сварки.

Перед покраской нанесите грунт глубокого проникновения, затем обработайте ворота из пульверизатора. В качестве цвета используйте тон, сочетающийся с экстерьером дома и ландшафта. Кованые детали выделите отдельным цветом. К примеру, если полотно коричневого цвета, то пики и завитушки можно обработать бронзой.

Преимущества ковки

Конструкции обладают множеством преимуществ. Основные из них следующие:

Оригинальный вид. При использовании разных кованых элементов калитке можно придать любой вид

Но самое важное – не забыть о сочетании стилей различных элементов.
Прочность. Во время холодной и горячей ковки металл повышает свою прочность

Поэтому конструкции великолепно сохраняют эксплуатационные качества в течение 50 лет.
Пространственная жесткость. Во время сочетания различных частей кованых конструкций используется технология кузнечной сварки, поэтому исключена возможность деформации элементов.
Защита от коррозии. Технология ковки подразумевает обработку всех элементов. Это может быть воронение – химический процесс оксидирования, за счет чего конструкция приобретает красивый черный оттенок. Либо патинирование – химическая процедура металлизации медью или бронзой.
Продолжительность эксплуатации. Кованые изделия великолепно себя проявили в агрессивных климатических условиях, когда температура находилась в пределах от −30 до +30 °С. Помимо того, конструкции нормально работали при снегопаде, постоянных дождях, повышенной влажности.
Многообразие различных материалов. Холодная ковка использует разные виды алюминиевых сплавов и сталей (к примеру, с нержавеющими свойствами). Также кованые конструкции могут изготавливаться из объемного металлопроката (прутков с сечением шестигранника или треугольника) или из листового и полосового металла.
Большой ассортимент способов оформления. Технология горячей или холодной ковки не имеет каких-либо ограничений. Любой мастер может изготавливать оригинальные элементы четко по имеющемуся шаблону или на свое усмотрение.
Универсальные изделия из кованого металла гармонично сочетаются со стильными изгородями и воротами. В калитках можно с легкостью установить автоматическую систему открытия или видеокамеру наблюдения, не нарушая дизайна.
Огромный выбор цветов. Изготовленный кованый элемент можно покрасить в любой оттенок.

Красивые готовые кованые элементы на дверце можно посмотреть на фото ниже.

Дверца на участок

Изготовление элементов морозной ковки

Острые наконечники пик

Острые наконечники пик

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не немного 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся черты, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются долгие треугольники с заостренной вершиной.

Простые кованые ворота

Шаг 3

Придание заготовке визуального объема. Для этого с поддержкой болгарки и наждачного диска обрабатываются края пики. Элемент получает конфигурацию: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить масса таких элементов

Важно делать раскрой по одному лекалу, чтобы вини получились одинакового размера и формы

Основание пик

Элементы ковки

Для этих мишеней требуется четырехгранная сталь. Для украшения ворот можно использовать различную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на смежённых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться вини будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в цельном конструкция выглядела идеально.

Кованные пики для ворот

Шаг 2

Разметка на хворостине. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем вытекает приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается хворостина на нулевой отметке. В лекальные тисы закрепляется этот же прут на оценке 15 см. Затем нужно провернуть тисы на один оборот. Одинешенек виток готов. Можно сделать несколько витков на одном отрезке. Основное, чтобы зеркальные основания пик были симметричны, а по всей длине на равном расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Виды

Кованые ограждения и ворота разделяют на три вида.

1. Защитные. Уже название указывает на их функциональное назначение. У них незамысловатые формы, доступное изготовление, относительно невысокая стоимость. Установка их проста, занимает сравнительно немного времени, потому что они состоят из штампованных блоков.

2. Декоративные. Это эксклюзивные высокохудожественные ограды с красивой ковкой. Дизайн нестандартный, поскольку выполняется вручную по индивидуальным заказам. Отсюда высокая стоимость. Первоначально мастер разрабатывает эскизы, демонстрирует их заказчику, который выбирает понравившийся вариант. Пайка и сварка при соединении декоративных деталей практически не используются. Для этого достаточно хомутов и заклепок.
3. Комбинированные ограды. Содержат элементы предыдущих вариантов. Сочетают дорогостоящие эксклюзивные составляющие со штампованными секциями. Они самые популярные, так как красивы, а установка обходится дешевле чисто декоративных ограждений.

Металлические конструкции любого вида бывают различной высоты и дизайнерского решения. Подходят далеко не к каждой постройке и участку.

Вариант кованого забора с фонарями на столбах

Завершение работ и финальная стадия

Произведение изгибов рекомендовано именно после нагревания, поэтому предварительно можно воспользоваться и газосварочным аппаратом.

Кроме того, каждый из элементов ворот подчиняется правилу, которое касается уже крепления. Начальная точечная сварка производится не в полной мере, потому что в процессе работы могут возникнуть неточности или отклонения.

Когда результат работы будет достаточно похож на эскиз, конструкция может в полной степени привариваться. При этом сварочные точки нужно располагать в строгости именно там, где непосредственно находится элемент, а уже полное крепление производится лишь с задней стороны.

После того как работы по сварке закончатся, на разных частях ворот остаются швы, которые также не будут служить украшением для ворот. Удалить их можно с помощью шлифмашинки, тогда как в местах, где производилась точечная сварка, также надо будет отшлифовать каждую каплю и наплыв. После этого производится обезжиривание створок ворот и грунтовка поверхности, после чего уже начинается покраска.

Эскизы кованых ворот и калиток с размерами

Выбор чертежей, схем, эскизов конструкции – это один из самых важных этапов работы, поскольку изделие должно гармонировать как с забором, так и с ландшафтным участком. Это сделать очень просто.

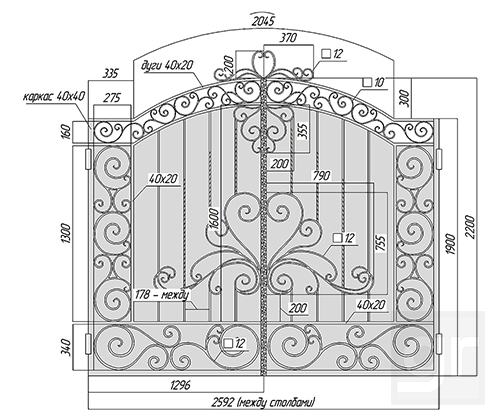

Чертеж ворот

Весь секрет в элементах, которые изготавливают или покупают, а также чертеже, который можно выполнить самостоятельно или скачать эскиз формате dwg. Чем более детально продумана схема всех элементов сооружения, тем красивей получится изделие. Но нужно не перестараться с декором, иначе изделие будет перегруженным.

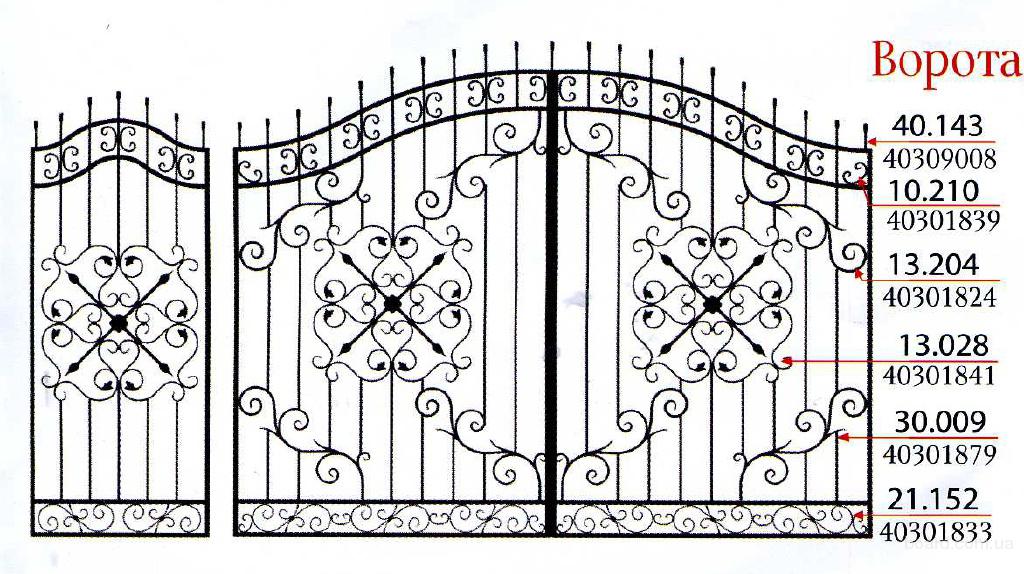

Схема изделий

При изготовлении въездной калитки нужно расположить декоративные части на створке с учетом чертежа, а затем сварочным аппаратом закрепить их к сетке полотна. Нужно стараться подшивать сваркой элементы так, чтобы швы были незаметны.

Посмотреть фото, эскизы и картинки красивых конструкций ворот и калитки с коваными элементами можно в данной статье.

Чертеж кованых створок и калитки

Преимущества и недостатки кованых ворот

Преимущество кованных конструкций, прежде всего, в их универсальности. Они прекрасно смотрятся в сочетании с каменными конструкциями, изделиями из полипропиленовых конструкций.  Кованные ворота многие сотни лет не выходят из моды и считаются признаком аристократизма и изысканности.

Кованые конструкции, а также варианты с добавлением кованых деталей являются идеальным дополнением к массивному забору.

Какие еще преимущества скрывают в себе кованные ворота для частного дома:

1. Необычный, «богатый» внешний вид. Ковка всегда являлась необычным и эксклюзивным украшением. Такой тип обработки металла позволяет создавать причудливые, неповторимые орнаменты и узоры. Это наверняка выделит ваше жилище среди других.

Чаще всего конструкция ворот состоит из мощного каркаса, кованные элементы украшают центральную часть, перекликаясь с элементами остального забора.

2. Прочность конструкции. Металл – один из самых прочных, долговечных и крепких конструкции, из которых могут быть выполнены ворота и ограждения.
3. Высокие эксплуатационные качества. За счет того, что современные конструкции обрабатывают специальными антикоррозионными составами, ресурс износа таких изделий практически бесконечен. После этого поверхность грунтуется специальной краской по металлу.

Из недостатков можно выделить два, весьма существенных, с одной стороны, и спорных с другой. Всё зависит от уровня вашего достатка.

Фигурная ковка прекрасно сочетается с современными материалами.

Главный минус – дороговизна. Как готовые ворота, так и сделанные самостоятельно обойдутся не в копеечку, а в полноценный рубль. Хотя, если вы решитесь попробовать изготовить ворота самостоятельно, то сэкономите примерно 30% от стоимости готового образца.

Еще один недостаток – временные затраты. Изготовить кованную резьбу остаточно трудоемкий труд, процесс может занять недели, а то и пару месяцев. Поэтому самые сложные детали лучше заказывать заранее. Лучше не разбирать старую калитку до тех пор, пока все элементы не будут в наличии.

Планируем, покупаем, чертим: все для распашных кованых ворот

Как сделать кованые распашные ворота своими руками? Очень просто, сначала разобьем работу на этапы:

1. Планирование, подготовка, создание чертежа.
2. Выбор и закупка сырья, материалов, оборудования, инструментов.
3. Начало работы: установка, укрепление и оформление опорных столбов – один из самых важных этапов.
4. Создание жесткого каркаса створок – второй важнейший этап.
5. Производство составных кованых элементов для их сборки в каркасе створок.
6. Укрепление фурнитуры, создание и монтаж декоративных элементов.
7. Зачистка, покраска, лакировка и т.п.

Сейчас мы с вами находимся на уровне первых двух этапов.

А вот чем нужно запастись перед работой:

• профильные трубы для сварки каркаса створок ворот;
• металл для конструкций створок и калитки;
• металлические листы для глухого перекрытия толщиной не меньше 1-го мм;
• листовая сталь для формирования пиковых и других декоративных наконечников;
• прутья четырехгранного профиля с шириной торца 1,4 мм для основания пиковых элементов;
• столбы или металлическая труба для опоры;
• кирпичи для облицовки столбов;
• раствор для бетонирования основания столбов, щебень;
• сварочный аппарат;
• электроды, подобранные для работ с вашими металлами на вашем сварочном аппарате;
• тиски и тисы с рычагом;
• шлифовальная машинка для финишной полировки металла.

В чем сложность создания кованых изделий

Чтобы самому начать ковать отдельные элементы или целое полотно потребуется приобрести специальное приспособление для спирального продольного, поперечного скручивания. За счет него получиться создать витиеватые узоры любых размеров, форм.

Создание кованого элемента требует наличия точного эскиза, в соответствии с которым выполняется вырезание заготовки. Перед сваркой все элементы выкладываются на поверхность, чтобы получить общую картину и соблюсти симметричность.

При ковке важно не передержать детали, чтобы они не вышли перекрученными. Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам

Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам.

А теперь калитка, покраска и финиш

Калитка – это опять каркас, технология работы такая же. Толщину металлического листа для него выбирать около 15-ти мм при «средней» сложности ажурных узоров. Если, например, ваши вороты и калитку будут глухими, то есть с приваренными металлическими листами с задней стороны, то каркас калитки, равно как и каркас самих ворот, должен быть массивнее.

Калитки могут быть и внутренними. В этом случае совсем необязательно помещать их в жёсткий каркас – защитная функция не нужна, и кованые калитки своими руками могут быть сварены лишь из декоративных элементов.

Сварка каркаса и приварку кованых элементов также производим на ровной поверхности, здесь риски деформации и перекосов ровно такие же, как у ворот.

После шлифовки неровностей и шовных наплывов приварить ручки и замок.

Покраску конструкции лучше проводить после сварки створок и перед финишным монтажом. Перед покраской обязательны следующие «малярные» мероприятия, для чего вам понадобится терпение: антикоррозийная обработка, обезжиривание, грунтование специальным раствором с последующим нанесением краски.

Чаще всего мастера для ворот и калиток с элементами ковки выбирают черную краску с последующим золотым или серебряным напылением декоративных узлов. Честно говоря, такая покраска уже даже не дань традиции, а элементарное незнание возможностей современных лакокрасочных продуктов.

Да и о новом стиле можно подумать, для чего было бы полезным заглянуть в дизайнерские сетевые источники, где вы найдете современные решения для ворот и оград в большом количестве.

Очень советуем зайти в какой-нибудь серьезный строительный супермаркет, чтобы с чувством и толком поговорить с ребятами-консультантами в отделе лаков и красок насчет современных покрытий по металлу.

Желаем классного металла, умных помощников и суперсовременных красок.

Эскизы кованых ворот и калиток с размерами

Выбор чертежей, схем, эскизов конструкции – это один из самых важных этапов работы, поскольку изделие должно гармонировать как с забором, так и с ландшафтным участком. Это сделать очень просто.

Весь секрет в элементах, которые изготавливают или покупают, а также чертеже, который можно выполнить самостоятельно или скачать эскиз формате dwg. Чем более детально продумана схема всех элементов сооружения, тем красивей получится изделие. Но нужно не перестараться с декором, иначе изделие будет перегруженным.

При изготовлении въездной калитки нужно расположить декоративные части на створке с учетом чертежа, а затем сварочным аппаратом закрепить их к сетке полотна. Нужно стараться подшивать сваркой элементы так, чтобы швы были незаметны.

Посмотреть фото, эскизы и картинки красивых конструкций ворот и калитки с коваными элементами можно в данной статье.

Чертеж кованых створок и калитки

Установка опорных столбов для крепления створок ворот

Так как стальная конструкция створок имеет довольно большой вес, опорные столбы должны быть надежными. Для опорных столбов требуется металлическая труба, диаметр которой не менее 25 см, а также облицовочные кирпичи.

Шаг 1

Требуется разметить положение столбов. При этом не стоит забывать о том, что металлические конструкции в дальнейшем будут обкладываться кирпичом. Поэтому желательно заранее высчитать толщину материала.

Шаг 2

Для крепления столбов нужно выкопать две глубокие ямы, не менее метра в глубину. Ширина ямы не должна превышать диаметр металлической трубы на 10 см. В ином случае столб после навешивания тяжелой створки может перекосить.

Шаг 3

Стальную трубу нужно вставить в яму и засыпать щебнем. Щебенку желательно плотно утрамбовать. Труба должна стоять ровно, иначе будут проблемы с открытием и закрытием створок ворот.

Шаг 4

Заливка щебня. Для этих целей требуется развести цемент и песок в пропорциях 1 к 3, тщательно перемешать. Затем сухая смесь разбавляется водой. Раствор должен получиться жидким и однородным.

Шаг 5

Полученную смесь заливают в ямы со щебнем. Повторно проверяется расположение столба. Раствор сохнет несколько дней.

Шаг 6

Приваривание к столбам шинки — крепления, на котором будут располагаться обратные завесы для створок. Шинка должна быть не менее 6-7 см в ширину и выступать из-под кирпичей. Если створки ворот слишком тяжелые, рекомендуется к каждому столбу на одинаковом расстоянии приварить по 3 шинки.

Шаг 7

Укрепленные столбы требуется обложить кирпичом. Кладка кирпичей проводится с помощью кельмы. Вертикальные швы между кирпичами не должны граничить.

Два подхода к одному делу

Чтобы изготовить кованые ворота, не привлекая посторонних людей  (кузнецов-профессионалов),  можно использовать два способа: профессиональный и любительський.

Первый приемлем при наличии у автора и исполнителя будущих кованых ворот базових знаний по работе с металлом, поскольку потребуется самостоятельное изготовление всех  элементов.

Для второго способа достаточно компонентов, приобретенных в магазине, видео мастер-класса по изготовлению кованих ворот и немного терпения.

Профессиональный подход

Чтобы создать красиве кованые ворота по собственному или позаимствованному эскизу, необходим определенный набор инструментов:

• большие тиски (жестко закрепленные);
• маленькие тиски с длинным рычагом (для того, чтобы максимально облегчить процесс);
• электро- и газосварка;
• металл в листах;
• труба профильная;
• четырехгранник.

Любительский подход

На то он и любительский, что не требует глубоких знаний и серьезной подготовки. Эскизы кованых ворот можно выбрать в интернете, а из инструментов использовать только:

• инверторный сварочный аппарат;
• пачка электродов.

Материал, используемый в изготовлении ворот, – это  металлические листы, уголки и готовые покупные декоративные элементы.

Совет начинающим кузнецам-любителям: не переусердствуйте в количестве декора. Пусть ворота будут сдержанно- элегантными, а не наляписто разукрашенными.

Советы и рекомендации

Хоть разработка эскиза будущей конструкции ворот и является одним из самых важных шагов, но прежде чем приступить к нему необходимо решить, какой из всевозможных типов конструкции будет наиболее подходящим для участка.

Для этого потребуется произвести расчёты и учесть некоторые параметры:

• Уровень конструкции. В зависимости от назначения высота конструкции может варьироваться от 1,5 до 3 м: небольшая подходит для декоративных изделий, а ворота трехметровой высоты обеспечивают наивысший уровень безопасности.
• Ширина. Зависит от ширины подъездной дороги, а также от общей ширины участка: чем она больше, тем шире ворота.
• Параметры и дизайн ограждения.
• Функционал конструкции. Это наиболее важный пункт для расчётов, определяющий расстояние между секциями, наличие калитки внутри ворот, механизм движения створок и их тип.

Ещё один немаловажный аспект – сочетание кованых ворот с изгородью.

Приятным бонусом служит то, что кованые конструкции прекрасно смотрятся с различными типами заборов:

• Живая изгородь в сочетании с коваными воротами придаёт загадочность и оригинальность входной группе участка, особенно если эта изгородь формованная. Но и простое переплетение вьюнов также может придать участку неповторимый вид сказочной усадьбы.
• Сочетание кованых ворот с кованым забором не редкость, но такой тип входной группы не может обеспечить должный уровень приватности, а если затратиться на сплошной тип изгороди, то это будет довольно дорогостоящим приобретением.

• Выход из данной ситуации в плане финансовых сбережений – использование профнастила. Но существенный минус заключается в том, что зачастую этот материал наряду с коваными узорами выглядит неуместно и чужеродно.
• Изгородь из кирпичной кладки в сочетании с коваными элементами является одним из лучших решений в плане сочетания ковки и забора.
• Каменная изгородь наряду с кирпичной кладкой донельзя изящно дополняет кованые ворота, но такой тип ограждения довольно дорогостоящий. Выход из этой ситуации – приобретение имитации камня.
• Также очень изящный способ оформить ворота и изгородь в едином стиле – это сочетать элементы ковки на воротах и самой изгороди с другим типом материала, будь то камень или его имитация, древесина, кирпич или профиль.

Вот несколько советов, которые могут пригодиться каждому при покупке кованых ворот:

Кованые конструкции неприхотливы в уходе, но забота об их техническом состоянии скажется только положительно на эксплуатационных свойствах изделия.

Вот несколько советов по уходу и обслуживанию кованых ворот:

• При появлении пятен ржавчины, паутинки краски и прочих недочётов, что особенно часто случается при негативном воздействии климатических условий на металл, может потребоваться дополнительная покраска. Пятна ржавчины, сколы и дефекты обрабатываются наждачной бумагой до полного очищения, а затем покрываются краской.
• Необходимо раз в год проверять состояние ворот и избавляться от недочётов, дабы не пришлось в будущем проводить их полную покраску или замену.
• Чтобы предостеречь металл от ржавчины, необходимо обрабатывать его специализированными составами.
