Делаем своими краскопульт в домашних условиях – методы  изготовления

Холодильник для изготовления краскопульта

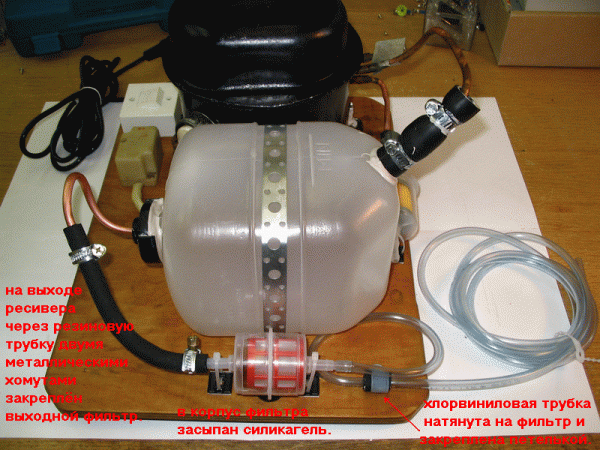

Электрический краскопульт, изготовленный из компрессора от холодильника, работает значительно тише пылесоса и обеспечивает существенную экономию при окрашивании водоэмульсионной краской и побелке известью. Но сделать такое устройство гораздо сложнее.

  1. В качестве ресивера взять старый огнетушитель, баллон, канистру или другую плотно закрывающуюся емкость.
  2. Извлечь компрессор и пусковое реле, для этого медные трубки перекусываются или отпиливаются ножовкой.
  3. Включить электропитание, чтобы определить, какая из трубок подает воздух под давлением.
  4. На трубку, которая всасывает воздух, с помощью герметика или шланга прикрепить автомобильный бензиновый фильтр, который защитит конструкцию от попадания пыли.
  5. Трубку для нагнетания воздуха двумя бензиновыми шлангами соединить с ресивером. Для этого применяются штуцера, закрепленные герметиком.
  6. На выходное отверстие ресивера установить дизельный фильтр, который можно приобрести в магазине автомобильных запчастей. Фильтр устраняет излишнюю влагу поступающего воздуха и улучшает качество работы краскопульта.
  7. Закрепить компрессор и ресивер на плотном основании, например, на доске. После этого можно включать распылитель и начинать процесс покраски.

Совет! Компрессор необходимо устанавливать в том же положении, в котором он был в холодильнике, в противном случае аппарат не запустится. Кроме того, в краскопульте из компрессора периодически необходимо производить замену масла. Для этого предназначена третья трубка, которая вставлена в корпус.

Изготовленный пульверизатор одинаково эффективно может использоваться как для покраски водоэмульсионной краской, так и для побелки известью.

Преимущества самодельного инструмента

Любой домашний мастер скажет, что агрегаты собственного производства не уступают даже заводским. Действительно, эта стоящая вещь решит сразу несколько проблем:

  • Поможет сэкономить на покупке краскопульта.
  • При необходимости всегда можно перекрасить автомобиль.
  • Побелить потолки в доме.
  • Восстановить покрытие мебели лаком или краской.

Одним из самых больших плюсов работы по производству «факела» станет избавление гаража или квартиры от накопившегося хлама.

Качество покрытия зависит от малярных навыков и хорошего пульверизатора. Самодельная конструкция отлично справляется с работой, у нее есть целый ряд преимуществ:

  • Неприхотливость. В отличие от заводского, простота не требует к себе особого внимания.
  • Весит краскораспылитель собственного производства значительно меньше. Да и по габаритам может существенно отличаться.
  • Экономное распыление красящего вещества.
  • По сравнению с «конкурентами» (валик, кисточка), затрачивает на работу в несколько раз меньше времени.
  • Качество покрытия будет более гладким и равномерным.

Красить продуктом своего производства можно практически всё. Кроме того, с его помощью будет удобнее подлезть в труднодоступные места.

Изготовление более длинного шланга для аэрографа.

Немного поразмышляв, было принято решение воспользоваться шлангом автомобильного стеклоомывателя, тем более, что он в некоторых автозапчастях продаётся по метражу, сколько надо, столько и отрежут. Первый вопрос «- из чего сделать?», был решен. Вторым вопросом возник «– выдержит ли он необходимое давление?». Провел испытание на прочность. Три часа под давлением в шесть атмосфер. Результат: при осмотре шланга, всё находящегося под давлением, ни каких вздутий или изменений не обнаружено, после чего решил увеличить давление до восьми атмосфер, подождал ещё пять минут, и плавно произвел сброс давления. Тест пройден!

Теперь самое главное, приступаем к работе!

Берём шланг, идущий в комплекте с аэрографом, и отрезаем от него штуцер.

После чего берём отрезанный элемент и вклеиваем в шланг стеклоомывателя. Один конец нового пневмо-шланга готов. Для изготовления второго конца шланга использовал: один быстросъёмный разъём типа «ПАПА», пневмо-кран и подходящий штуцер по резьбе с одной стороны для крана, и с другой стороны по размеру для шланга. Но в принципе можно было ограничиться штуцером и быстросъёмом.

Пневмо-шланг готов.

Держатель для краскопульта

Простой держатель для краскопульта своими руками можно выполнить из обычного фанерного листа толщиной около сантиметра. Для этого необходимо:

  • вырезать из листа фанеры квадрат размером 25 х 25 см, в котором лобзиком выпилить круглое отверстие, по размеру соответствующее заправочному бачку пульверизатора;
  • вставить ручку пистолета в паз, выпиленный от края фанерной доски к отверстию;
  • установить подставку на ножки из деревянных брусков, высота которых должна выбираться таким образом, чтобы внизу было пространство для размещения шланга;
  • к такой подставке можно дополнительно сделать держатель для фильтровальной воронки, для этого используется алюминиевая проволока, которая шурупами прикрепляется к фанере.

Распылитель из фломастера

Предлагаемый вариант создания краскопульта базируется на использовании детали от распылителя (для опрыскивания горшечных цветов) и оболочки засохшего фломастера. Этот распылитель лучше всего применять для покрытия краской глиняных и деревянных поверхностей.

Для изготовления краскопульта понадобится только корпус от фломастера

В процессе изготовления распылителя из фломастера понадобится:

небольшой контейнер из пластика;

  • несколько кусочков пластиковых трубок (например, от капельницы), чей диаметр равен 4 мм;
  • клей;
  • бытовой распылитель;
  • канцелярский нож;
  • сверло;
  • маркер.

При изготовлении распылителя из фломастера надо следовать инструкции:

  1. При помощи сверла проделать в дне контейнера из пластика две дырочки по 4 мм. Просветы должны находиться ближе к краям бутылочки, напротив друг друга;
  2. Всунуть в дырочки обрезки трубки из пластика и расположить их так, чтобы один почти касался дна, а другой опускался чуть ниже крышки. Оба обрезка нужно закрепить в своём положении посредством клея. Края трубок за пределами баночки следует расположить на одном уровне;
  3. Убрать с распылителя для опрыскивания растений защитный корпус и изъять главный механизм — цилиндрический канал с форсункой (с помощью канцелярского ножа);
  4. Просверлить в механизме дырочку и закрепить в ней часть трубки из пластика, смазав основание клеем;
  5. Разобрать фломастер, оставив для изготовления устройства один корпус. Заострённый край этой детали нужно срезать канцелярским ножом;
  6. Просверлить на одной грани оболочки от фломастера две маленькие дырочки. Одна должна быть практически на конце детали, а другая — в середине.

Теперь можно собирать инструмент для распыления краски из уже готовых частей:

  • Бутылочку для красящего состава необходимо соединить с деталью от фломастера, используя обычный клей. Пластмассовый цилиндр нужно установить между вклеенных трубочек, на одинаковом расстоянии от них;
  • Форсунку от распылителя для взбрызгивания цветов надо погрузить внутрь фломастера со стороны толстого конца;
  • Нужно отрезать от мягкой резиновой трубки небольшую часть и соединить ею трубочку, край которой задевает дно, с отверстием в форсунке;
  • Ещё один отрезок резинового шланга нужно установить на трубку, подающую воздух (вклеена в форсунку), и протянуть его к противоположной от неё стороне краскопульта;
  • Надо снова отделить от резиновой трубки небольшую часть и надеть её на трубку в контейнере, край которой не достаёт до краски. Этот обрезок резиновой трубки нужно направить к противоположной от форсунки стороне корпуса.

Краскопульт из компрессора от холодильника

Работа с краскопультом, подсоединенным к компрессору от холодильника, заметно отличается по уровню шума от работы с таким же устройством, где в качестве нагнетателя воздуха используется пылесос. Включенный агрегат от холодильника издает еле слышимый шум. По этой причине многие мастера предпочитают изготовить компрессор из холодильника не только для подключения пневмоинструмента, но и для покрасочных работ. Но сам процесс изготовления компрессора достаточно сложен.

  1. Потребуется отпилить нужные трубки от агрегата и заглушить их.
  2. Поскольку компрессор от холодильника имеет малую производительность, то потребуется подсоединить к нему ресивер. Его можно изготовить из огнетушителя, газового баллона и других емкостей, способных выдерживать высокое давление.
  3. Также потребуется установка обратного клапана, реле давления (прессостата), редуктора с манометрами и влагоотделителя. Только после такой комплектации краскопульт сможет правильно работать.

Когда компрессор будет готов, остается лишь самому сделать краскопульт. Его можно изготовить из деталей от авторучки и банки с пластиковой крышкой. Чертеж приспособления показан на следующем рисунке.

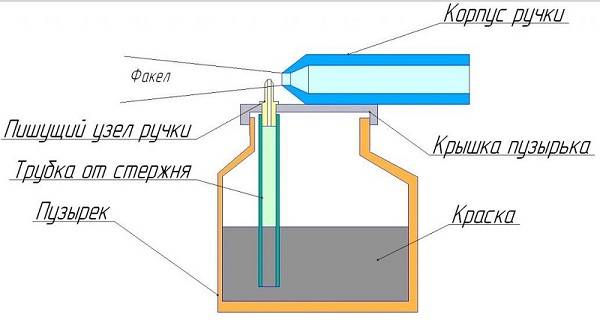

Изготавливается распылитель краски следующим образом.

  1. Из пишущего узла стержня от пишущей ручки извлекается шарик.
  2. Далее, стержень вставляется в предварительно проделанное отверстие в крышке и закрепляется с помощью клеевого пистолета.
  3. Напротив стержня на крышке от банки или пузырька закрепляется корпус ручки также клеевым пистолетом. Отверстие корпуса ручки будет служить соплом. При необходимости, его можно расширить с помощью наждачной бумаги. Пишущая часть стержня должна быть установлена строго по центру отверстия сопла.

Шланг, идущий от ресивера, подсоединяется к корпусу ручки, после чего краскопульт будет готов к работе.

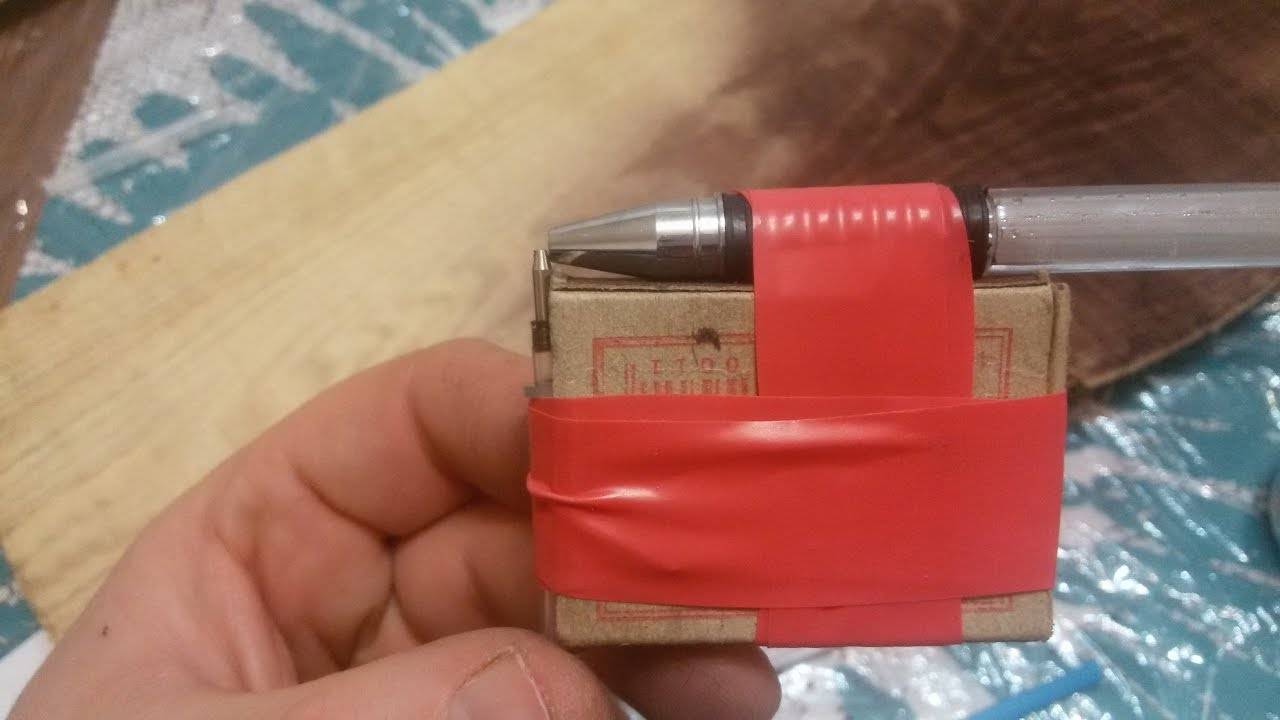

По такому же принципу можно сделать и мини краскопульт. Для его изготовления понадобится медицинский флакон, например, из-под зеленки, 2 пробки и 2 стержня от авторучки.

В пробках проделываются отверстия, как показано на фото выше, в которые плотно вставляются стержни от авторучек без пишущей части. Трубку, через которую будет подаваться краска, необходимо совместить с центром воздушной трубки.

Получившийся маленький краскораспылитель может пригодиться для мелких покрасочных работ.

Совет! Подключать его к компрессору не обязательно. Достаточно просто дунуть в воздушную трубку, и краска, залитая во флакон, начнет распыляться.

Создание универсального аппарата

Ручной или электрический краскопульт — это лишь начальные модели, которые подходят больше для обучения. Для больших объёмов окрашивания поверхности требуется прибор широкого спектра действия. Весь процесс сборки распылителя краски своими руками делят на несколько этапов:

  1. Алюминиевая или медная трубка с внешним диаметром не меньше 5 мм сгибается в дугу таким образом, чтобы подключить шланг, подающий воздух от пылесоса.
  2. С обратной стороны трубки к отверстию подсоединяют латунное сопло. К конструкции прикрепляют ручку, причём в качестве варианта можно использовать бакелитовое приспособление. Если получится сделать соединение и конструкция не выпирает, тогда на этом этапе работа закончена. Если ручка сильно выпирает, тогда лучше проделать пазы и соединить её с трубкой винтами, а поверхность отшлифовать.
  3. К гнезду из латуни подсоединяется трубка со всасывающим действием с диаметром, равным 2 мм. Трубка обязательно должна по длине соответствовать размеру ёмкости под краску.
  4. На следующем этапе необходимо сделать, используя подручный материал, скобу с отверстием для крепления. Дальше верхняя часть трубки сгибается в конус и зачищается.
  5. Краскораспылитель фактически готов к применению, остаётся только собрать все детали. Во время этой работы всасывающая трубка должна перемещаться до того момента, пока её верхний конец не будет располагаться наравне с соплом.
  6. Дальше необходимо устройство настроить путём проведения нескольких тестов. Регулируется высота торца трубки для того, чтобы краска распылялась тонким слоем.
  7. После того как будет проведена настройка аппарата, всасывающая трубка фиксируется на необходимом уровне и спаивается с гнездом, которое находится на ёмкости с краской.
  8. Затягиваются все крепёжные элементы. Краскопульт полностью готов к работе.

Достоинства и недостатки

Среди основных преимуществ, применения пульверизатора, можно отметить:

  • Небольшая стоимость, по сравнению с пневматическим оборудованием для покраски поверхности.
  • Простота конструкции позволяет пользоваться инструментом любому человеку, даже не имеющему опыта работ по окрашиванию.
  • Равномерное и быстрое нанесение состава для покраски на поверхность любого вида и размера.
  • Простой ремонт при возникновении небольших поломок.

Однако, наряду с неоспоримыми преимуществами ручных краскопультов, есть и некоторые недостатки:

  • Необходимость постоянного поддержания давления воздуха, что не очень удобно при осуществлении рабочего процесса, так как скачки давления существенно ухудшают равномерность подачи струи краски на поверхность. Особенно эта проблема актуальна для начинающих неопытных мастеров.
  • Необходимость использовать красящие материалы на водоэмульсионной основе.
  • Образование так называемого тумана, когда мелкие частицы лакокрасочного покрытия оседают не только на поверхность окрашиваемой детали, но и способны оседать на соседние предметы. Поэтому при подготовке к окраске поверхности, соседние части изделия, покрывают защитной плёнкой из полиэтилена.

Полезно также почитать: Как осуществить покраску деталей автомобиля гравитексом

Подготовка краски для краскопульта

  • вода, если состав акриловый или водно-дисперсионный.
  • Уайт-спирит или другой органический растворитель, если краска масляная, алкидная или нитроэмаль.

Как разбавлять краску, обычно прописывает производитель на этикетке. Но, чтобы подстроить вязкость под краскопульт, сделанный своими руками, следует измерить ее показатель. Для этого вязкость состава соотносится с показателем вискозиметра. Если слишком разбавить красящий материал, то результат покраски будет неудовлетворительным. Загустить масляные и алкидные составы удастся, если добавить в них густой краски. Также можно оставить ЛКМ на несколько дней, пока растворитель не выветрится.

Краскопульт с шлангом от пылесоса

Краскопульт (пылесос вместо компрессора)

Устаревшие старые советские модели типа «Вихрь» или «Ракета» изначально оснащены собственными насадками, с помощью которых можно сделать распылитель жидкости, в том числе и для краски.

  1. Готовим стеклянную или пластмассовую бутылку и целым винтовым горлышком, диаметр которого должен быть не меньше 20-25 мм.
  2. Вторым элементом будет алюминиевая или медная трубка длиной 20 см и с диаметром в 4 мм. Нам нужно согнуть и зафиксировать на нижнем конце наконечник под шланг пылесоса или баллон от парикмахерского распылителя. Верхней конец должен быть оснащен соплом из латунного прута.
  3. В качестве рукоятки можно сделать бакелитовую ручку. Далее вырезается паз, куда крепится и устанавливается рукоять при помощи винтов.
  4. Лучше всего использовать медную трубку с диаметром около 2 миллиметров. Она будет выкачивать краску, поэтому длина должна быть достаточной. Верхний край трубки нужно хорошенько зачистить – в итоге он должен быть конусообразным. Трубка вставляется в гнездо штепсельного разъема.

  5. Далее нужно сделать скобку с отверстием, которая будет соответствовать габаритам гнезда. Лучшим материалом будет стальной лист. Нужно собрать подготовленные элементы таким образом, чтобы конец всасывающей трубки был на уровне сопла. Проверяем работу нашего самодельного краскопульта на тестовой поверхности. Если давление велико или мало – отрегулируйте прижатие трубки.
  6. Когда нужное давление будет подобрано, можно фиксировать всасывающую трубку при помощи герметика в гнезде. Также это можно сделать при помощи другого клея. Гнездо же нужно приклеить к крышке емкости.

Приступаем к окраске

Краскопульт можно использовать при окрашивании деревянных, металлических, бетонных оснований. Чтобы при покраске своими руками получить отличный результат, следует придерживаться следующих рекомендаций:

  1. Использовать средства индивидуальной защиты.
  2. Проводить работы в хорошо проветриваемом помещении.
  3. Держать краскопульт перпендикулярно рабочей поверхности.
  4. Выдерживать расстояние от основания до инструмента в 20-25 см.
  5. Двигаться плавно, избегать рывков, чтобы покрытие получилось ровным.

Если навыки окрашивания краскопультом отсутствуют, моно потренироваться на небольшом куске ДВП или картоне. В таком случае удастся избежать ошибок при окрашивании.

Основные нюансы использования распылителя

Для того чтобы можно было правильно пользоваться распылителем самому, необходимо прислушаться к основным рекомендациям специалистам:

  • Выполняя распыление краски или известкового раствора, не следует задерживаться на одном месте. Это чревато образованием более толстого слоя, чем необходимо. Лучше выдерживать одинаковые временные отрезки для обеспечения равномерного слоя окрашивания.
  • Размещать стержень, из которого поступает краска необходимо строго перпендикулярно по отношению к окрашиваемой поверхности.
  • Круговые движения краскопультом также позволят краске равномерно размещаться на поверхности.
  • Если краска наносится в несколько слоёв, то каждый последующий необходимо наносить после полного высыхания предыдущего.
  • Немаловажную роль играет предварительная подготовка окрашиваемой поверхности.

Процесс изготовления распылителя своими руками довольно трудоёмкий, к которому следует подойти со всей ответственностью

Самодельный краскопульт позволит значительно сэкономить средства и получить качественно окрашенную поверхность, и, что немаловажно, сэкономить на лакокрасящих растворах. Ведь при работе с пульверизатором, расход материала значительно сокращается

Холодильник для изготовления краскопульта

Электрический краскопульт, изготовленный из компрессора от холодильника, работает значительно тише пылесоса и обеспечивает существенную экономию при окрашивании водоэмульсионной краской и побелке известью. Но сделать такое устройство гораздо сложнее.

  1. В качестве ресивера взять старый огнетушитель, баллон, канистру или другую плотно закрывающуюся емкость.
  2. Извлечь компрессор и пусковое реле, для этого медные трубки перекусываются или отпиливаются ножовкой.
  3. Включить электропитание, чтобы определить, какая из трубок подает воздух под давлением.
  4. На трубку, которая всасывает воздух, с помощью герметика или шланга прикрепить автомобильный бензиновый фильтр, который защитит конструкцию от попадания пыли.
  5. Трубку для нагнетания воздуха двумя бензиновыми шлангами соединить с ресивером. Для этого применяются штуцера, закрепленные герметиком.
  6. На выходное отверстие ресивера установить дизельный фильтр, который можно приобрести в магазине автомобильных запчастей. Фильтр устраняет излишнюю влагу поступающего воздуха и улучшает качество работы краскопульта.
  7. Закрепить компрессор и ресивер на плотном основании, например, на доске. После этого можно включать распылитель и начинать процесс покраски.

Изготовленный пульверизатор одинаково эффективно может использоваться как для покраски водоэмульсионной краской, так и для побелки известью.

Как сделать краскопульт самостоятельно: способ №1

  1. В качестве вместилища для красителя подойдет бутыль, имеющая широкое горлышко.
  2. Далее из плотного пенопласта нужно вырезать деталь, изображенную на рисунке. Один ее конец должен в точности совпадать с диаметром горлышка и плотно входить в него. Так как пенополистирол имеет свойство сжиматься, то лучше сделать нижнюю часть на несколько мм больше в диаметре.
  3. В пенопласте просверлите несколько отверстий. Если вы попытаетесь их проткнуть или прорезать, то повредите материал, поэтому лучше всего именно сверлить. Первое отверстие должно идти сверху вниз и вмещать длинный стержень от шариковой ручки. Второе – справа налево и вмещать корпус ручки;
  4. Теперь краскопульт остается собрать и пользоваться по назначению.

Регулировка струи осуществляется путем перемещения частей авторучки, относительно друг друга. Данный прибор незаменим, если вам надо сделать плотное лакокрасочное покрытие или получить какие-либо текстуры. Начать лучше с имитации дерева, камня или других материалов. Позже, когда придет уверенность и выработается навык, попробуйте этот краскопульт в окрашивании, например, отремонтированной мебели.

Чтобы продлить срок службы данной модели устройства, замените стержни авторучки трубками от холодильника. Размер емкости для красителя вы должны определить самостоятельно, т.к. он полностью зависит от объема работ и вашего удобства.

Краскопульт у себя дома

Подобную конструкцию можно изготовить из множества материалов, которые есть у большинства, к примеру, из пылесоса, автомобильной камеры, холодильника, шариковой ручки и т. п. К тому же такие модели ничем не будут уступать заводским собратьям и даже в некоторой мере их превосходить. Это касается непосредственно цены на подобное оборудование.

Собственноручно изготовленный пульверизатор идеально подойдёт для покраски водоэмульсионной краской, для побелки или других необходимых работ. Порошковая краска, в свою очередь, нуждается в более дорогом, качественном и мощном оборудовании. Поэтому для многих остаётся интересным вопрос о том, как сделать самодельный краскопульт своими руками.

Приступаем к окраске

Краскопульт можно использовать при окрашивании деревянных, металлических, бетонных оснований. Чтобы при покраске своими руками получить отличный результат, следует придерживаться следующих рекомендаций:

  1. Использовать средства индивидуальной защиты.
  2. Проводить работы в хорошо проветриваемом помещении.
  3. Держать краскопульт перпендикулярно рабочей поверхности.
  4. Выдерживать расстояние от основания до инструмента в 20-25 см.
  5. Двигаться плавно, избегать рывков, чтобы покрытие получилось ровным.

Если навыки окрашивания краскопультом отсутствуют, моно потренироваться на небольшом куске ДВП или картоне. В таком случае удастся избежать ошибок при окрашивании.

Советы по использованию краскопульта

По окончании сборки самодельного инструмента можно приступать к работе. Чтобы она была проведена успешно, воспользуйтесь несколькими советами от профессионалов:

  1. Во время распыления краски не задерживайтесь в одном месте, иначе там образуется толстый слой, который будет выглядеть плохо, а со временем облупится.
  2. Струю краски следует направлять перпендикулярно окрашиваемой поверхности. Если она будет идти под углом, то некоторое ее количество не попадет в цель, а будет летать в воздухе и со временем осядет на окружающие предметы.
  3. Чтобы получить максимально ровный слой краски, краскопульт нужно передвигать круговыми движениями.
  4. Наносить второй слой краски только после того как полностью высохнет первый.
  5. Окрашиваемая поверхность должна быть очищена перед началом работ, иначе частицы мусора и пыли будут создавать под слоем краски некрасивые шероховатости.

Если вы решили попробовать изготовить краскопульт, видео, размещенное ниже, позволит вам лучше понять этот процесс.

Подводим итоги

Как бы вам ни хотелось разработать эффективный краскопульт, компании-производители делают это лучше. На рынке есть множество интересных предложений даже в ценовых категориях до 5000 рублей. Поэтому разрабатывать самодельный инструмент чаще всего не имеет смысла

Если вы хотите покрасить авто самостоятельно, важно учитывать все тонкости оборудования, найти оптимальный вариант места для выполнения этой работы. Стоит задуматься о том, насколько качественно у вас получится нанести краску

Материал для выполнения малярных работ очень дорогой, и тратить его зря – недопустимая роскошь для владельца машины.

Чтобы покраска оказалась эффективной, воспользуйтесь услугами специализированных мастерских. Часто это обходится дешевле, чем организовать собственный комплекс оборудования. Если же у вас есть желание делать эту процедуру часто, организуйте профессиональный модуль для проведения покрасочных работ. У вас получится за небольшие деньги купить все необходимые устройства в среднем ценовом диапазоне.
