Из чего и как устанавливаются маяки
Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.
Рассмотрим самые распространенные методики:
Деревянные лаги
Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.
Деревянные лаги – тоже своеобразные маяки
Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.
Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.
Деревянные маяки для устройства стяжки
Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.
- Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
- Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
- В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.
Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.
Использование металлических профилей
На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.
Какие металлические профили могут для этого применяться:
Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.
Используемые для установки маяков металлические профили
При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.
Для тонких стяжек подойдут штукатурные профили
При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.
В технических помещениях, например, в гараже, можно использовать трубы
Реперы

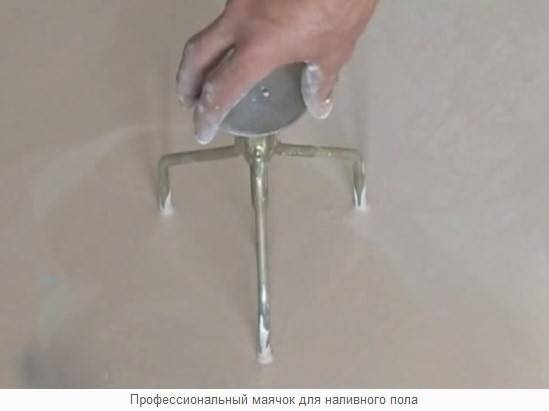

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

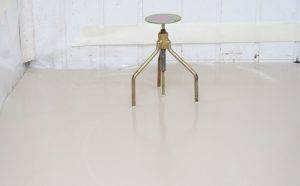

Репер
Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.
Репер считается оригинальным и профессиональным маяком, который используется под наливной пол
Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.
Инструменты для проведения измерений и разметки
Для определения и нанесения на стены горизонтального или нулевого уровня необходимо иметь:
- прибор или инструмент для отметки точного горизонта, который называется «уровень»;
- измерительная рулетка;
- карандаш с твердым грифелем;
- шнур для отбивки, окрашенный покупной или обычный, натертый угольной пылью или молотым мелом;
- отвес или строительный пузырьковый уровень для возможности точного определения вертикальной линии.
Для определения горизонта при отбивке нулевой отметки уровня пола в квартире используют гидравлические или лазерные уровни. Выбор зависит от финансовых возможностей исполнителя и многократности выполнения работ данного типа.
Покупать лазерный измерительный прибор за 15-20 тысяч рублей для одноразового ремонта нет смысла. Однако его можно взять напрокат, эти относительно небольшие затраты себя полностью оправдают за счет высокий точности измерений и быстрого выполнения работ.
Уровень гидравлического типа
Гидроуровень — самое простое и, в то же время, точное приспособление для определения положения горизонта для заливки, позволяющее определить ровность пола без лазерного уровня. Он был придуман и успешно использовался еще до изобретения электричества и электроники. Его работа основана на физическом законе о выравнивании уровня жидкости в сообщающихся сосудах. Однако выполнить измерения самому не получится, потребуется помощник.
Конструктивно это приспособление состоит из двух небольших цилиндрических колб с нанесенными делениями и соединяющего их тонкого шланга. Если правильно пользоваться, то по точности измерений гидроуровень не уступает самым современным лазерным приборам. При этом его достаточно просто изготовить самостоятельно. Достаточно иметь шланг (гибкую трубку) с внутренним диаметром 8-10 мм и две пластиковые колбы, например, корпуса шприцев соответствующего размера.
Технология: важные особенности
Когда устанавливаются точечные маяки для заливки пола, следует придерживаться определенной последовательности действий:
- Минимальная высота ввинченных саморезов не должна быть меньше толщины раствора. При этом их средний шаг должен составлять 50 см.
- Расстояние от ближайших маяков до стены – 30 мм.
- От одного маяка (контрольная точка) ко второму сверху устанавливается уровень, по которому выставляется требуемая высота. Аналогичным образом происходит фиксация всех остальных элементов в помещении.
- Шаг саморезов можно увеличить, если использовать двухметровый уровень. Правда и опыт проведения заливки наливного пола по маякам с таким расстоянием должен иметься.
- Высота саморезов между крайними элементами подгоняется на глаз, до уровня натянутого шнура или лески.
Маяк для устройства полов не должен оставаться в растворе после затвердевания. Это относится к случаям и расположения их верхних точек на уровне раствора. В последующем, при необходимости шлифовки, они создадут кучу проблем.
Изучив все рекомендации, каждый будет знать о том, как пользоваться маяками при заливке пола. Их качественное исполнение позволит получить в итоге идеально ровную поверхность по всей площади в помещении. Использование маяков для наливного пола не является обязательным условием проведения монтажа. Но в итоге они способствуют получению подогнанного под все параметры основания.
Если нет уверенности в своих силах, то такую работу следует доверить специалистам. Оплата услуг будет приятнее, чем последующий демонтаж всей конструкции наливного пола.
Как показывает практика, даже самовыравнивающуюся смесь необходимо предварительно равномерно распределить по поверхности основания. А эффект самовыравнивания сработает лишь на небольшой площади смеси, то есть, если вы случайно капнете раствор, то он самостоятельно растворится в общей массе, в отличие от цементно-песчаных растворов.
Так как наливные полы достаточно быстро начинают подсыхать, то при заливке у вас не будет времени замерять уровнем, достаточно он растекся или надо еще немного убрать лишний раствор. Именно по этой причине и рекомендуют использовать маяки.

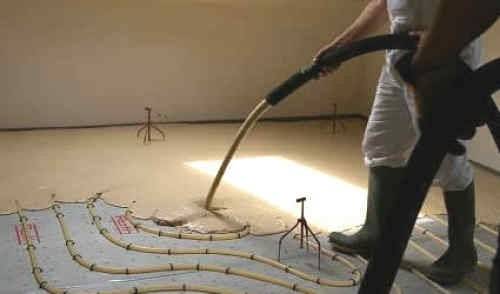

После установки маяков приступают непосредственно к заливке пола, а значит, грунтование пола, работы по монтажу гидроизоляции и прочие подготовительные работы основания необходимо провести заранее.
Определяете самую высокую точку пола, выставляете в этой точке репер с центральным штырем на высоте двух миллиметров. Это и будет требуемая высота наливного пола. Более подробно о реперах мы писали в этой статье.
Пожалуй, стоит отдельно остановиться на методе поиска самой высокой точки основания.
Существует три основных способа:
- Самый простой, быстрый и точный способ — это использовать лазерный нивелир. Он поможет не только быстро определить самую высокую точку пола, но и поспособствует справиться с другими реперами.
- Используйте жидкостный уровень, состоящий из двух стеклянных сосудов, соединенных длинной силиконовой трубкой. Система заполнена водой таким образом, чтобы на середине сосуда стояла вода. Этот способ дольше, и требует как минимум двух человек. Точность сравнима с лазерным нивелиром.
- Можно использовать обычный жидкостный уровень: чем он длиннее, тем проще будет мерить. Способ долгий и имеет достаточно большой процент погрешности.
Все маяки для наливного пола, выставляемые по комнате, настраиваются центральным штырем на такую же высоту, как и первый. В этой задаче вам тоже поможет уровень. Таким образом, у вас получится плоскость по нижнему уровню центрального штыря, по которой и требуется заливать пол.
Если часть реперов показывает высоту заливки более пяти миллиметров, то рассмотрите вариант заливки части пола на первый раз и всего пола — со второго раза.
Например, репер показал высоту в девять миллиметров у дальней стенки, а на середине комнаты высота достигает четырех миллиметров.
В этом случае вы можете первым слоем залить половину комнаты.
После того, как раствор залили и убедились, что он находится на требуемом уровне, реперы убираются, чтобы самовыравнивающаяся смесь могла заполнить места их установки. Перед заливкой второго слоя рекомендуется еще раз проверить высоту по всей площади основания.
Рекомендация: Не забывайте убирать маяки до высыхания раствора. Иначе оставшиеся дырки в полу могут послужить проникновению воды в основание. Заливка их раствором, после высыхания пола не сможет создать тех же износоустойчивых свойств пола в целом, как цельная литая поверхность.
Как выставить маяки на саморезах
Подготовительный этап закончен, начинается собственно установка и выставление маяков под штукатурку стен. Есть несколько способов, но наиболее популярный — с использованием шурупов или винтов с плоской шляпкой.
Чтобы штукатурить было просто, необходимо правильно выставить маяки

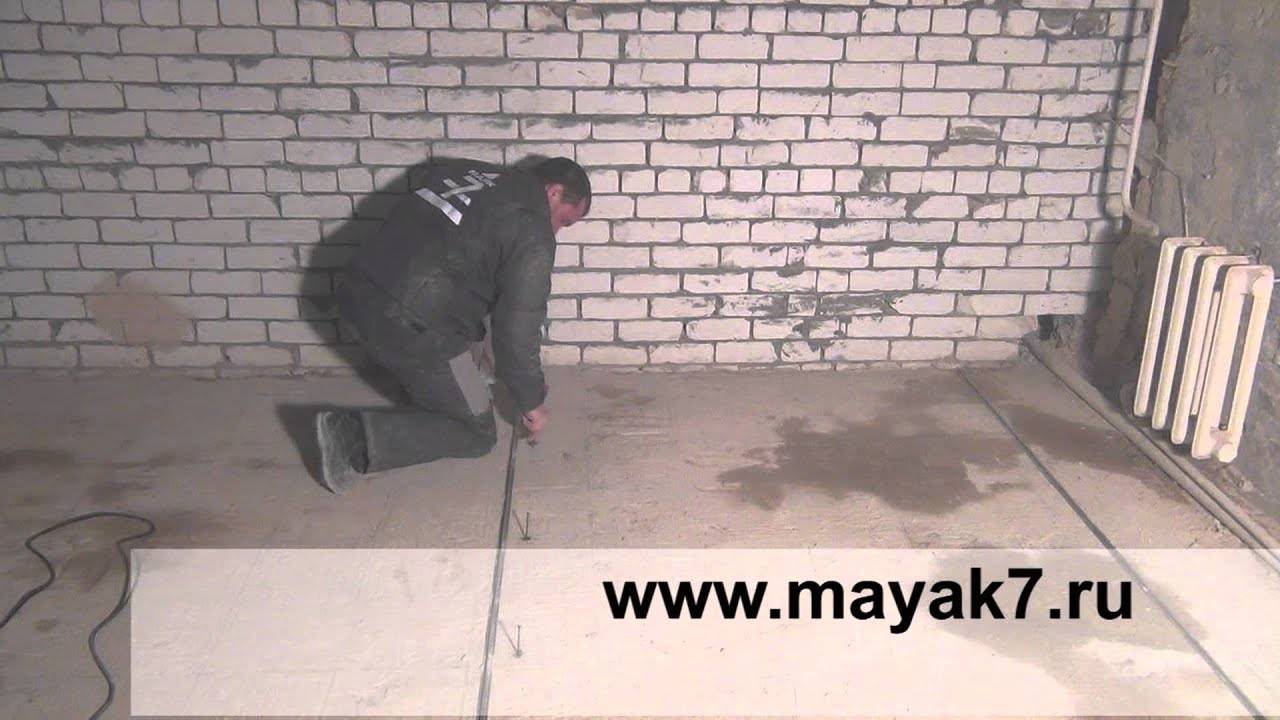

Выставление саморезов
Отступив от пола и потолка 5-10 см малярным шнуром (шнурком в синьке) отбиваем на стене две горизонтальные линии. В местах пересечения горизонталей и крайних вертикалей (по которым будем крепить маяки) вкручиваем саморезы. Получается их всего 4 штуки: по два вверху и внизу. Пока их высота произвольна.
Далее высоту вкрученных саморезов надо выставить в одной плоскости. От того, насколько точно и правильно это будет сделано зависит расход материала на штукатурку и то, насколько ровные в результате будут стены. Потому стараемся сделать все максимально точно. Порядок действий такой:
Основываясь на сделанной ранее оценке кривизны стен, выкручиваете или закручиваете один из шурупов до нужного расстояния. Затем при помощи длинного уровня или правила/планки с привязанным к ним уровнем выставляете второй шуруп так, чтобы они находились в одной плоскости. Можно также использовать лазерный уровень: он генерирует плоскость, параллельную стене, берете отвертку и на ней отмечаете расстояние от шляпки уже выставленного первого шурупа до сгенерированной плоскости (она видна на отвертке как светящаяся точка). Другой шуруп выставляете на то же расстояние относительно отметки.
- Аналогично выставляем другую пару саморезов — верху и внизу.
- На пересечениях горизонтальных и вертикальных линий на стене (вверху и внизу) также вкручиваем саморезы.
- Далее необходимо выставить все вкрученные промежуточные саморезы в одной плоскости. Если есть построитель плоскостей, делаем это с его помощью, если нет, нужен будет шнур. Шнур натягиваем между крайними выставленными саморезами, по нему выставляем шляпки остальных упоров. Проводим эту операцию вверху и внизу.
- Теперь по той же методике на каждой вертикальной линии выставляем шурупы: между верхним и нижним натягиваем шнур, выставляем шляпки по нитке на одной линии, затем ту же операцию повторяем на второй. Расстояние между саморезами на вертикали 40-50 см. Повторяем с каждой вертикалью.
Поле того, как все саморезы выставлены, для верности проверяете насколько верно вы все сделали при помощи правила или ровной планки.
Если работа проводилась без построителя плоскостей, может оказаться, что натянутый шнур лежит на выпуклости на стене. Тогда придется перенастраивать все саморезы, начиная с первых четырех. Очень неприятно, но занимает не так уж много времени.
Установка маяков
Разводим состав, которым будем пользоваться при штукатурке, чуть гуще, чем указано на упаковке. Возле шурупов (можно и между ними), чуть отступив в сторону наносим кельмой небольшие лепешки раствора. Берем маячную планку, вдавливаем ее в раствор справа или слева от шурупов. Выступ маяка должен быть на одном уровне с шляпкой шурупов.
Берем правило/планку, с его помощью выставляем маяк так, чтобы он был идеально ровный. Металл на маячных планках часто не очень толстый и его легко погнуть. Потому и требуется эта проверка.
Так выглядит стена с уже установленными маяками, готовая к штукатурке
Подобным образом выставляем все маяки, после чего проверяем чтобы они все были в одной плоскости. Снова берем ровную планку, но в этот раз сравниваем установленные маячные планки между собой. При необходимости корректируем. После того, как все выставлено ровно, оставляем все до тех пор, пока раствор не просохнет (точное время зависит от раствора). Когда он высохнет, можно начинать выравнивать стены при помощи штукатурки. Теперь вы знаете, как выставить маяки под штукатурку на саморезах.
Есть специальные крепления для маячков, которые позволяют сделать ту же работу быстрее. Во всяком случае так говорят авторы идеи и производители этого крепежа.
Маяки для полусухой, цементно-песчаной и бетонной стяжки пола
Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.
Вариант 1 — «Профиль на основании из раствора»
Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.
Закрепляют профиль на подставках с помощью гипса (алебастра) или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.
Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга
К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.
Вариант 2 — «Профиль на саморезах»
Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.
Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.
Установка штыревых маяков — сверху прикручиваются направляющие
Вариант 3 — «Комбинированный»
На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.
Вариант 4 — «Деревянные бруски»
Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.
Вариант 5 — «Маяки из раствора»
Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.
Вариант 6 — «Для полусухой стяжки»
Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между ними заполняют раствором и выравнивают правилом, ориентируясь на них.
Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора
Вариант 7 — «Для плавающей стяжки»
Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.
Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.
Маяки из раствора
Также маяки можно сделать из раствора – растворных марок. Преимущество этого способа перед использованием тех же шурупов – простота и отсутствие негативного воздействия на основание в виде сверления отверстий. Наверное, именно поэтому такая вариация маяков используется довольно часто новичками, несмотря на то, что это точечная вариация.
Фото установленных маяков
Самый главный недостаток такого способа – хрупкость. Такие маяки могут легко сломаться/отпасть, и для этого прикладывать много усилий не понадобится. Притом исправить такие огрехи в процессе работы довольно непросто.
Суть метода проста – по поверхности пола распределяются кучки раствора таким образом, чтобы получились ряды определенного уровня маяков
Важно понимать, что смесь для создания таких опор должна быть идентичной используемой для заливки пола или схожей с ней
Делаем установку маяков на раствор
Маяки из раствора
Самая «старая», надежная, универсальная и быстрая технология. Во время изготовления маячков одновременно часть пола выравнивается – ускоряется сам процесс стяжки. Есть много разновидностей маячков из раствора, в качестве верхних направляющих могут применяться деревянные рейки или металлические профили, опытные мастера вообще не пользуются рейками, а выравнивают линейные маяки по плоскости при помощи уровня. Такая технология исключает необходимость заделки следов от реек, остающихся после застывания стяжки и их вытягивания.
Маяки из раствора
Какой метод изготовления выбрать – решать каждому самостоятельно с учетом опыта работы и практических умений. Мы расскажем наиболее легкий способ установки маячков – с использованием деревянной или металлической направляющей. Лучше пользоваться металлической, ее можно оставлять в бетоне. Деревянную иногда приходится вытаскивать, а после этого заделывать канавку.
С помощью маяков из раствора можно делать стяжку по гидроизоляции, не повреждая ее. Хотя времени они требуют немного больше, производительность выполнения стяжки не страдает, сами маяки уже часть стяжки, и не малая. Если нагрузка на стяжку не слишком большая, то маячки можно делать с использованием алебастра, он намного быстрее застывает, не требуется делать довольно большой перерыв. Но с алебастром могут работать только опытные строители, выставлять направляющие нужно очень быстро, в противном случае гипс остынет и застынет, все придется делать сначала. А это потеря не только времени, но и денег.
Маяки из алебастра
Практический совет. Качество маяков из раствора зависит от его состава и консистенции. Для того чтобы они быстрее схватывали, рекомендуется увеличить количество цемента. Если для выравнивания готовится смесь в пропорции на одну часть цемента три части песка, то для маячков нужно готовить раствор в расчете на одну часть цемента одна часть песка. Воды должно быть столько, чтобы при сжимании смеси в руке, влага не проступала сквозь пальцы.
Рекомендация по составу смеси для маяков
Шаг 1. Лазерным или гидроуровнем найдите нулевой уровень, сделайте метки на стене.
Шаг 2. С учетом ширины правила разметьте положение маячков, делать их нужно в линию по всей длине помещений.
Шаг 3. Приготовьте цементно-песчаный раствор, он не должен быть слишком жидким и держать форму. Выложите им первую линию маяка.
Приготовьте раствор
Проверка раствора
Шаг 4. Положите на верхнюю плоскость деревянную рейку или металлический профиль.
Виды маячков для стяжки
При помощи уровня установите ее в горизонтальное положение по всей длине, для этого осторожно вдавливайте рейку в раствор, постоянно следите за положением уровня. Если над рейкой появилась смесь, то ее нужно аккуратно срезать, плоскость направляющей должна быть чистой и ровной
Установка маяков на растворные гряды
Маяк утоплен в раствор
Проверка горизонтальности маяка
Шаг 5. Подождите, пока раствор немного схватится и начинайте делать стяжку
Если есть опыт, то можно не дожидаться полного остывания, но правилом придется работать очень осторожно, не слишком прижимать его к рейкам. Нет опыта – лучше подождать до утра
Далее работы с выравнивающей стяжкой производятся по обыкновенному алгоритму.
Пример заливки стяжки
Извлечение маяка
Можно ли обойтись без маяков?
Сделать ровную стяжку без направляющих маяков невозможно
Маяки однозначно необходимы при устройстве любого вида стяжки и даже некоторых типов наливных полов, которые, в принципе обладают свойством самовыравнивания, но не могут быть качественно сделаны без участия направляющих. Стяжка же применяется повсеместно:
- Даже самые опытные и талантливые строители не могут устанавливать перекрытия таким образом, чтобы они расположились, так сказать, полностью в одной плоскости. Перепады по уровню неизбежны. Они же возникают и во время усадки дома.
- Бетонные конструкции также не отличаются гладкостью, которая необходима для настила большого количества чистовых покрытий.
- Обустройство гидро-, термо- и звукоизоляции, устройство системы «тёплый пол» тоже предполагает последующее формирование стяжки.
Создать стяжку нужной толщины, ориентируясь на собственное восприятие, совершенно не реально. Работа может быть выполнена качественно только, если исполнитель выставит маячки. Они сыграют две роли:
- Помогут определиться с объёмами работ и сориентироваться с выводимым уровнем пола.
- Облегчат трудоёмкий процесс засыпки и заливки пола с технологической точки зрения.
