Как сделать мотобур своими руками? Необходимые инструменты и пошаговая инструкция

Как сделать мотобур своими руками

Перед запуском процесса изготовления мотобура рекомендуется прислушаться к рекомендациям:

Перед изготовлением лучше сделать чертеж установки, чтоб наглядно представить расположение всех узлов агрегата.
Нужно рассчитать мощность и габариты инструмента: при изготовлении мощного устройства следует предусмотреть прочную станину, возможно, тележку для перемещения.
При выборе редуктора стоит обратить внимание на его совпадение с нужным количеством оборотов. Если количество оборотов слишком большое, мотобуром будет сложно работать.. При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли

При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли.

Из бензопилы

Сделать бур можно своими руками из бензопилы. Для этого подойдет старая модель, которая уже не годится для выполнения своих функций. Оптимальным вариантом станет старенькая пила «Дружба», «Штиль» или «Партнер». Двигатель от бензопилы фиксируют на конструкции из рам, при этом на верхнюю из них выводят систему подачи топлива и аварийной остановки агрегата.

Чтобы закрепить бур, его соединяют с редуктором с помощью трубы. При необходимости, в дальнейшем его можно будет заменить. Можно сделать мотобур из бензопилы своими руками с возможностью вертикального бурения. Это достигается привариванием к раме металлических колец, которые надевают на вертикальную трубу из металла. Такая конструкция надевается на трубу с буром, после этого можно работать.

Из триммера

Для изготовления механизма для бурения земли можно взять двигатель от триммера. Чтобы понизить скорость вращения, рекомендуется использовать несколько шестерен, объединенных в едином корпусе с нужным передаточным числом. Скорость оборотов можно понизить, если шестерня первичного вала будет меньшего размера, а шестерня, которая крепится к вторичному валу, — большего.

Для создания устойчивого мотобура из триммера понадобится прочный каркас, к которому прикрепляют мотор и редуктор. К этому же каркасу присоединяют ручки, чтобы держать инструмент. Шнек делают из закаленной стали, а бур – с заостренным наконечником.

Из дрели

Мотобур можно смастерить из дрели или перфоратора. Предпочтительнее изготовление мотобура на основе перфоратора, поскольку он имеет реверс, предотвращающий появление обратной силы в случае заклинивания инструмента в почве. Для изготовления бурояма из дрели мощностью и крутящим моментом не меньше 2 квт., необходимо произвести следующие действия:

Приобрести червячный редуктор соотношением 1 к 25.
Изготовить шнек или приобрести готовый.
Все узлы соединить воедино.

Агрегат, сделанный на основе дрели, работает от электрической сети, что сужает сферу применения. Однако, такой инструмент способен работать при любой температуре, в отличие от бензопилы.

Если правильно использовать свои навыки, можно сделать производительное и мощное оборудование, которое не раз выручит во время строительства или при выполнении ландшафтных работ

При использовании мотобура важно не забывать про технику безопасности и ознакомиться с любыми доступными материалами по поводу его правильной эксплуатации

Сделать мотобур из триммера в разы проще, чем могло бы показаться на первый взгляд. Все работы можно выполнить самостоятельно из подручных средств, купив определенное количество запчастей. Давайте изучим порядок изготовления агрегата в домашних условиях более подробно.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

инструмент для создания внешней дюймовой резьбы;
болгарка;
разводной ключ;
оцинкованная труба на полдюйма, а также сгон аналогичного размера;
сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Правила использования и ухода

Чтобы изготовленный или приобретенный инструмент служил долгие годы, придерживайтесь следующих рекомендаций:

До процесса бурения рыхлите верхний слой грунта лопатой.
Своевременно затачивайте лезвия бруском или наждачкой.
После самостоятельного изготовления бура покройте его антикоррозийным составом или покрасьте, чтобы предотвратить образование ржавчины.
После использования тщательно очищайте рабочую часть от остатков почвы.
Храните бур в сухом, проветриваемом помещении.
Своевременно устраняйте любые повреждения, восстанавливайте потрескавшееся красочное покрытие.

Каким садовым буром пользуетесь Вы?

ШнековымДисковым

При умелом использовании ручной садовый бур – незаменимый помощник в работе на загородном участке.

Мотобур для земляных работ: что это такое, для чего нужен, виды, критерии для выбора оптимального, обзор лучших моделей , их плюсы и минусы, советы владельцев
Как выбрать лучший посадочный конус для дачи и огорода: виды, материал, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать лучшие садовые грабли: их виды, конструкция, важные параметры, основные разновидности, критерии подбора
Чудо-лопата для огорода — копаем землю на даче без усилий: принцип и правила работы ручного культиватора на основе совмещенных вил

Безопасность

Для безопасности работы все модели бензобуров имеют автоматическое сцепление. Шнек остается неподвижным во время запуска двигателя и начинает вращаться только с увеличением оборотов двигателя. Большинство моделей также имеют функцию автоматической блокировки двигателя в случае некорректной работы инструмента или потери управления над ним.

Во время работы с любым мотобуром следует строго соблюдать правила безопасности, прописанные в руководстве по эксплуатации. Рекомендуется работать в защитных перчатках, очках и наушниках. И конечно, не одевать длиннополую одежду по понятным причинам

Важно также использовать бурильный инструмент исключительно по назначению – для работы только с тем материалом, для которого он предназначен

Как сделать электрический ямобур

Устройство электрической буровой установки

В данном случае вращение ямобура будет осуществляться при помощи карданной передачи. Чтобы повысить безопасность работы с таким инструментом можно путем установки муфты.

Чтобы сделать данный агрегат транспортабельнее, рекомендуется смонтировать основные рабочие узлы на тележку. Мотор лучше всего установить с одного конца рамы опоры, а с другой – поместить кронштейн. Используя такое решение, удается без труда сделать вертикальную стойку, облегчающую выполнение всех работ.

Видео по теме: Буроям из мотоблока

Публикации по теме

Изготовление мини-экскаватора своими руками

Изготовление ресивера для компрессора своими руками

Как сделать прицеп к мотоблоку своими руками

Особенности устройства бура ложкового типа

В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.

Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины

Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.

Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.

Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины

Модификации

Перед самостоятельным изготовлением необходимо рассмотреть различные модели ручных земляных коловоротов. Взяв за основу подходящую конструкцию следует определить её характеристики: производительность, усилие резания, возможность работы с твёрдым грунтом. Возможно для индивидуального применения придётся делать комбинированное приспособление, который объединит в себе удачные решения нескольких моделей.

Базовые схемы шнекового инструмента

Основу земляного коловорота составляет винтовая часть – шнек. Его делают сварным из стальных тонкостенных дисков. Последние надрезают от центра к наружному диаметру и выгибают. Как правило, для изготовления шнека берут от 1 до 4 колец. От их количества зависит объём грунта, который можно извлечь за один проход. Однако с большим числом колец бур тяжелее вращать и доставать из земли. Грунт срезает сам шнек либо дополнительные лезвия. В первом случае рабочая кромка быстро тупится о корни растений или камни. А лезвия из прочной стали не нуждаются в периодической заточке.

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Собирается тренога высотой не ниже, чем2 метра.
Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Виды мотобура

Бензобуры делят на ручные и колесные. Первые считаются бытовой техникой, вторые – ближе к профессиональной. Ручной бензобур предпочитают большинство пользователей, поскольку он гораздо дешевле. Эффективность его работы устраивает многих, установка помогает бурить лунки диаметром до 300 мм. По способу передачи вращения бензобуры делят на:

гидравлические;
механические.

Более надежной и выносливой считается гидравлическая структура передачи вращения от двигателя к редуктору и шнеку. Нагрузка при этом распределяется более равномерно, детали устройства не настолько быстро изнашиваются и дольше функционируют. При необходимости проведения большого количества работ лучше всего подойдет гидравлическая портативная буровая установка.

Колесный мотобур

Устройства колесного типа имеют большую массу, поскольку оборудуются мощным двигателем, который тяжело переносить вручную. Отверстие диаметром до полуметра может сделать колесный мотобур, глубина бурения достигает двух метров. Из-за немалой стоимости подобная техника более популярна среди профессиональных строителей. Колесный мотобур может быть:

Однорамным, когда двигатель с редуктором представляют собой один блок в рамках целостной конструкции на одной тележке.
Модульным – мотор и редуктор разведены по разным тележкам.

Ручной мотобур

Бензобуры ручные характеризуются небольшой массой, компактными габаритами и малой мощностью. Их делают для одного или двух операторов. К примеру, использовать ручной мотобур для скважины на воду целесообразно, если нужно проделать отверстие диаметром не более 250 мм. С такой задачей может справиться и один человек. Но все еще зависит и от плотности почвы. Если грунт твердый, то лучше приобрести утяжеленную технику для двух операторов.

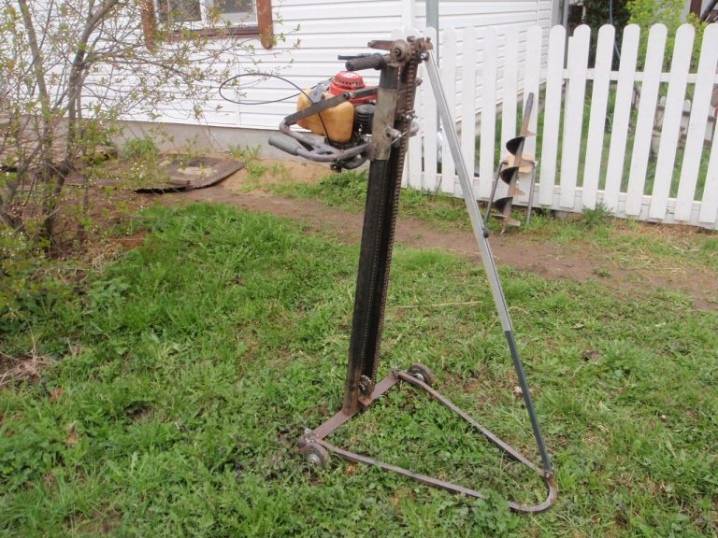

Как сделать своими руками?

Приспособление настолько простое, что специальный чертёж сколько-нибудь подготовленным людям и не нужен. Направляющими элементами оказываются трубы с тонкими стенками сечением 5 см. Длина таких труб составляет 1,3 м. В качестве базы для самодельной стойки подойдет стальной уголок, длина которого составляет 0,57 м, а величина полки должна быть равна 5 см. Каретка готовится на основе двухдюймовых труб, их длина — 0,25 м.

Важно: каретка должна свободно проскальзывать по направляющим элементам. Мотобур для бурения скважин прикрепляется и к верхнему, и к нижнему сегменту каретки

В первом случае используют фрагмент профиля 20/20, а во втором — разрезанную в продольной плоскости трубу габарита ¾ дюйма. На квадратный отрезок металлопроката сверху крепят раскосы, получаемые из полосы стали. Это позволяет накрепко зафиксировать раму: одна грань удерживается ложем из куска трубы и болтами, а раскосные элементы обеспечивают захват в двух дополнительных местах — также болтами.

Можно сказать, что каретку сажают на цепь. Впрочем, и сама цепь тоже фиксируется накрепко. В точке установки пластинки дополнительно поджимают болтами М8. Первую пластину наваривают на тыльную часть каретки. Вторую используют, чтобы придавливать туда цепь.

Стоит позаботиться о корректировке наклона инструмента. Для этой цели берут два профиля и формируют укосину. Угол отклонения стойки определяется протяженностью укосины. В результате можно бурить даже наклонную скважину. Более того, облегчить перевозку, переноску инструмента.

Движение звездочки, а затем и приводного вала, обеспечивает специальная рукоять. Как ее сделать, легко разберется любой мастер сам. Приводной вал можно взять от моторов отечественных мотоциклов (вместе со шлицами). Мотоциклетную цепь тоже можно использовать, но обычно ее приходится удлинять до 2,5 м. На низ стойки ставят ведомую звездочку, дополняемую скобой и болтом регулировки. Пара съемных лап исключит переворачивание.

Завершающий этап изготовления

Чтобы сделать качественный ямобур своими руками, необходимо уделить должное внимание процессу изготовления ножа. Он должен находиться на конце ямобура

Поэтому данная деталь будет принимать на себя всю нагрузку от резки почвы. Чтобы она служила долго и смогла эффективно выполнять поставленные функции, для ее изготовления используют рессорную сталь. Этот материал прочный, износостойкий, не требует частой заточки.

Габариты ножа должны соответствовать размерам шнека. Для его заточки применяют вращающийся наждак, а для соединения с основой – сварочный аппарат.

Габариты ножей ямобура

Мотобур из дрели

Соорудить аналогичное устройство из дрели гораздо проще. Высокая мощность – обязательная характеристика дрели. Лучше воспользоваться перфоратором.

Процесс будет менее трудоемким, потому что редуктор искать не нужно – он входит в конструкцию перфоратора. Кроме того, буры относятся к тем устройствам, которые агрегатируются с дрелью без дополнительных деталей.

Предохранительная муфта установлена между выходным валом и валом приводимого в движение бура. Она предотвращает поступление дополнительной нагрузки на редуктор и шнек, поэтому он не застрянет.

Перфораторы всегда оснащены реверсом, в отличие от дрели.

Сделать мотобур своими руками из дрели немного сложнее:

Нужно подобрать дрель мощностью не менее 2 кВт, обладающего ресивером. Марка и год выпуска не имеют значения.
Купить червячный редуктор (можно б/у) с передаточным числом 1:25. Можно приобрести соосный, но его использование может принести неудобства.
Шнек – либо купить, либо сварить самостоятельно.
Скрепить все элементы в технологически завершенную конструкцию. Возможно, на этом этапе вам придется обратиться за помощью, хотя при наличии инструментария, материалов и логики можно сконструировать крепеж самостоятельно. Главное, чтобы он был прочным, аккуратным и не препятствовал нормальной работе мотобура.

Преимущество бензопилы перед дрелью заключается в ее автономности. Дрель работает от сети, что сужает сферы ее применения, а «бензопильным» мотобуром можно пользоваться в условиях зимней рыбалки.

Преимущество дрели: топливная смесь в ней отсутствует, масло тоже. Дрель может работать при минусовой температуре, а бензопила замерзает. Приходится расходовать время на ее отогрев.

Правила эксплуатации и ухода

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
Сразу же закреплять все расшатавшиеся детали.
Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки

Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Ледобур из бензопилы — изготовление, чертеж, насадка

Мотоледобур станет надежным помощником в тех случаях, если у его владельца появится необходимость проделать отверстия в почве или льду.

Довольно часто для самостоятельной сборки этого приспособления используется двигатель от хозяйственной бензопилы.

При условии правильной последовательности во время сборки изготовитель получит надежный агрегат, который с легкостью справиться с бурением лунок в твердом сухом грунте или толстом слое льда.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
цельнометаллический редуктор;
2-миллиметровый лист фанеры или листовая сталь;
болты, саморезы и другие крепежи;
цельнометаллическая трубка небольшого диаметра;
1 труба из стали, диаметр которой составляет 15 см;
1 металлическая труба, длина которой составляет 25 см;
шнек из металла;
утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

ключ-головка № 27;
ручная болгарка с диском;
шуруповерт;
электролобзик;
ручная машинка для шлифовки;
электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

способность к прямому вращению;
передаточное число в диапазонах 1:25–1:50;
как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Насадка на бензопилу для бурения льда – правила эксплуатации

Если у владельца садового инструмента нет времени самостоятельно собирать бур из бензопилы для земли и льда, то можно пойти более легким путем и купить уже готовую насадку.

Она обладает всеми нужными креплениями для ее беспрепятственной установки на бензопилу.

Кроме того, насадка изготавливается из предварительно закаленных металлов, что позволяет ей проделывать лунки в толстом слое льда или в сухом твердом грунте.

Устанавливать и использовать готовый бур достаточно просто. Для этого нужно предварительно снять пильную гарнитуру бензопилы, и вкрутить в полученное отверстие штатный шнек с лезвиями. Затем нижнюю часть бура нужно установить над местом, где необходимо проделать лунку, и завести двигатель хозяйственной бензопилы.

Чтобы насадка для хозяйственной бензопилы прослужила исправно и как можно дольше, за ней нужно правильно ухаживать. Для этого после каждой эксплуатации шнек необходимо протирать, удаляя с его поверхности и с лезвий остатки льда и почвы. Если во время работы на поверхности металлических деталей бура была обнаружена ржавчина, то ее потребуется заново покрасить.

Хранить бур нужно в чистом сухом помещении. В нем не должно быть сквозняков, высокой влажности и резких перепадов температур. В противном случае на мотобуре образуются очаги коррозии.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

Труба диаметром 500 мм;
Два диска диаметром 100-150 мм;
Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Буровой инструмент

В качестве бурового инструмента в ручных мотобурах используются шнековые буры со спиралью (ребордой), по которой выработанный грунт, разрушенный режущими ножами бурового шнека, поднимается на поверхность. Очень редко при бурении ручными мотобурами используются колонковые буровые инструменты. Иногда при геологических отборах проб грунта на ручные мотобуры устанавливают инструменты для отбора проб. В зависимости от типа грунта и сезона использования на буровые шнеки устанавливаются различные типы режущих ножей облегчающих бурения при разных условиях бурения. Шнековый метод бурения при использовании мотобура, предназначен для разработки мягких грунтов 1, 2, 3 категории и частично грунтов 4 категории ( в зависимости от условий разработки и используемого мотобура )..

Какой редуктор подходит для сборки?

К ним относиться:

способность к прямому вращению;
передаточное число в диапазонах 1:25–1:50;
как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Как устроен мотобур? Принцип работы, эксплуатационные характеристики
