Каркасный дом своими руками: пошаговая инструкция с фото
В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.
Укладка нижней обвязки
Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.
В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.
Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.
Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.
Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.
В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.
Монтаж лаг
Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.
Лаги крепятся способами:
- металлическими уголками или кронштейнами встык к лежню;
с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.
Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.
Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.
Устройство пола
По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:
- 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
- 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
- 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.
На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.
На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.
В качестве теплоизоляции используются:
- засыпные материалы — керамзит, вермикулит, перлит и т.д.;
- волокнистые — базальтовая вата, стекловата и т.д.;
- полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
- напыляемые — полиуретан, эковата.
На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.
Дальнейшая последовательность зависит от вида материала:
- Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
- Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.
Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.
После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.
Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
Так выглядят закрепленные лагиИсточник goroddomov.ru
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Плоская крыша
Теперь о плоской кровле. Свое название она получила лишь потому, что угол ее наклона не превышает 5°. То есть чисто зрительно сложно понять, что у крыши есть уклон. Обычно такие кровельные конструкции формируются бетонными плитами перекрытия, на которые заливают стяжку из бетонного раствора. Последняя и формирует требуемый наклон.
Но такие крыши, то есть из бетонных конструкций, требуют под себя мощные стены, которые бы выдерживали вес самих плит перекрытия, плюс остальные материалы, формирующие уклон и кровельное покрытие. В каркасном строительстве эту технологию не применяют. К тому же плоские крыши и каркасные дома до недавнего времени, как бы считались нонсенсом.
Но время диктует другие нормы, потому что научно-технический прогресс не стоит на месте. Новые технологии и материалы дают сегодня возможность построить дома из каркаса, но при этом не устанавливать над ними крыши скатного типа. Поэтому дальше будем разбираться с плоской кровлей в каркасном доме.
Плоская крыша с углом наклона не больше 5°Источник inrosstroy.ru
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

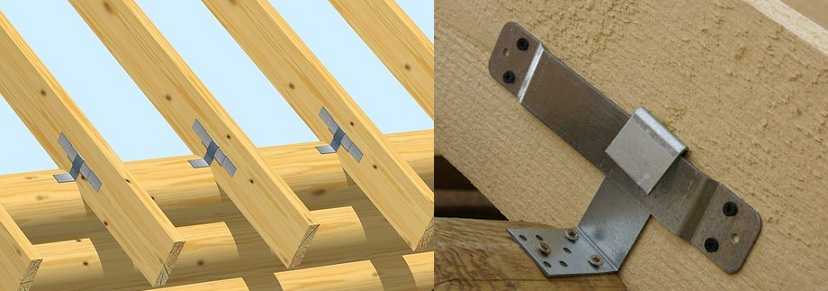

Способ крепления стропильной системы деревянного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

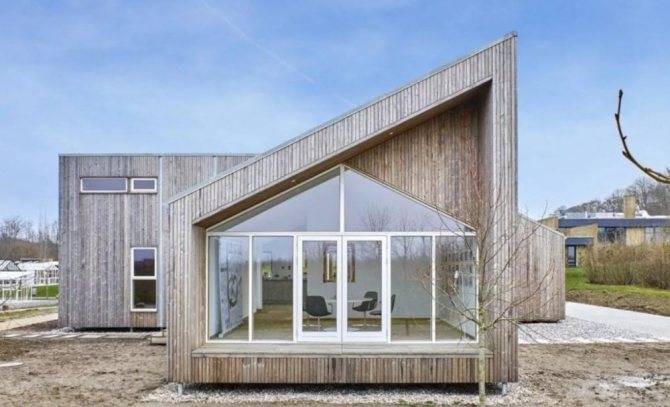

Технологии строительства домов с односкатной крышей
Такие дома можно ставить из разных материалов, применяя соответствующие технологии монтажа. Однако каркасные конструкции стоят особняком.
Их практически не встретишь в России, так как наш человек любит все основательное, но в Европе на такие постройки настоящий бум. Удивительно, но используют их преимущественно в северных регионах этой части света.
Дома с односкатной крышей проекты – фото, планировка
Постепенно такие дома находят своих поклонников и в нашей стране. Основная причина – низкая стоимость строительства, хотя не так уж она сильно и отличается от тех же блочных конструкций.
А вот если сравнивать по скорости строительства и отделки, то каркасникам в этом нет равных. Опытная бригада поставит дом за 1-2 месяца, а может и быстрее, если применяются современные технологии.
Проекты быстровозводимых каркасных домов представлены в статье.
Каркасный дом из деревянного кирпича собирается невероятно быстро
Виды каркасных строений
Каркасных строений бывает два вида (каркасно-панельные в расчет не берем, так как применяется такая технология преимущественно для возведения многоэтажек):
Каркасно-обшивной
Предполагает отдельную установку «скелета» конструкции, после чего с наружной и внутренней стороны он обшивается отделочными материалами.
Изнутри в конструкцию закладывается утеплитель. Благодаря такому порядку действий можно свободно менять размеры и форму фасада.
Главная трудность – правильное утепление без мостиков холода (об утеплении каркасного дома минеральной ватой читайте в статье).
Дачные дома с односкатной крышей — проекты
Каркасно-щитовой
Такой дом собирается, словно конструктор, из больших щитов, представляющих собой многослойные панели. Для жилых домов используются СИП-панели.
Этот материал имеет три слоя – по сторонам он закрыт ОСП панелями, а внутри вклеен пенополистирол определенной толщины.
Панели СИП обладают положительными качествами – стройка из них проходит быстро, конструкции получаются очень теплыми.
Одноэтажные дома с односкатной крышей: проекты, фото — и стены, и перекрытия сделаны из панелей СИП
В обоих случаях основа для материала стен – каркас, который собирается преимущественно из твердых пород дерева. Есть варианты и на стальных двутаврах, но этот материал намного дороже, да и установка требует применения специальной техники, поэтому встречаются они крайне редко.
Такие дома считаются деревянными, но у них есть весомое преимущество – конструкция не дает сильной усадки. Отделкой можно заниматься сразу, не выжидая по полгода и более.
Внешний вид каркасного дома может быть любым – для отделки применяются разнообразные материалы. Примеры в фотогалерее.
Массивное остекление и металлические панели – черты стиля хай-тек
Проект двухэтажного дома 5х5 с односкатной крышей
Проект одноэтажного каркасного дома с односкатной крышей
Планировка дома с односкатной крышей
Двухэтажные дома с односкатной крышей (проекты, фото)
Этот небольшой домик обшит рейкой
Односкатная крыша
Односкатная конструкция
При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей
Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон
Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.
Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:
График уклона кровли
Конструкция крыши
Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.
Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.
В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.
Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:
- доска 40×60 мм для изготовления стропил и балок перекрытия;
- влагостойкая фанера или доска для изготовления обрешетки;
- гидроизоляционный материал;
- кровельное покрытие;
- доска для подшивки потолка;
- пленка для пароизоляции с металлизированным покрытием;
- утеплитель – базальтовая, стеклянная или минеральная вата;
- электролобзик;
- степлер;
- молоток;
- рулетка;
- нож;
- шуруповерт;
- антисептик для покрытия дерева.
Пошаговая инструкция
Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):
- Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
- Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
- Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
- Крепление выполняется при помощи металлических скоб или шпилек к стене.
- На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.
Установка стропил
- Фронтон крыши можно зашить досками.
- Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
- Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
- После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
- После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.
Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.
Подготовительный этап
Первое, что нужно сделать прежде, чем начинать монтаж односкатной крыши своими руками – это составить чертеж и провести расчеты уклона. От этих данных будет зависеть количество материала, которое нужно закупить – чем меньше угол, тем меньше затраты.
Тем не менее, на слишком пологой крыше будет задерживаться вода, так что увеличится риск подтекания на стыках кровельного материала, да и стропила будут подвергаться повышенной нагрузке.
Специалисты советуют опираться на такие нормы:
- Устройство односкатной кровли из профнастила предполагает, что угол наклона ската будет не менее 20º, чтобы избежать ее прогибания под давлением снега. В данном случае понадобится гидроизоляция, особенно для скатов длиной более 5 метров.
- При использовании шифера или металлочерепицы для кровли, следует увеличить уклон до 25-40º. В крайнем случае, стоит позаботиться о качественной гидроизоляции.
Проектные особенности односкатной крыши
Для слишком широких домов делать такую кровлю не рекомендуется, так как придется сокращать угол наклона.
При этом стропильная система кровли существенно утяжелит каркас. По этой причине, если внутри дома нет несущих перегородок, делать стропила длиной больше 6 м не разрешено. Если разместить внутри колонны или стены, протяженность можно увеличить до 16 м.
Когда строение слишком широкое, кровлю разбивают на несколько ярусов, как это было сделано в одном из рассмотренных выше проектов.
Крыша в три яруса
Следующий важный момент – выбор уклона крыши. На этот параметр влияет климат, в котором строение будет эксплуатироваться. Там, где не бывает сильных снегопадов, угла в 20-25 градусов достаточно.
Если в регионе царят долгие и суровые зимы, минимальный угол наклона 35 градусов, но лучше сделать его больше.
Чем круче скат, тем больше его площадь и, соответственно, уходит больше материала на его перекрытие. Односкатные крыши хороши для ветреных местностей из-за сниженной парусности.
Чем круче угол наклона крыши, тем этот параметр выше. Дом ориентируют по розе ветров, чтобы не допустить срыва кровельных материалов.
Нужно предусмотреть производительный сток и дренажную систему, иначе обилие воды, которая будет стекать в одну точку будет подмывать почву.
Вода с основной крыши будет стекать на второстепенную
Верхний свес крыши стоит выносить как можно дальше, чтобы лучше защитить стены от промокания.
Устанавливаем стропильную систему односкатной кровли
Создание несущей основы и системы стропил крыши не вызовет затруднений, так как сделать односкатную крышу достаточно просто. Стропила, как и остальные необходимые элементы, изготавливаются из качественной и просушенной древесины, предварительно прошедшей антисептическую обработку. Чтобы правильно выбрать сечение заготовок, следует рассчитать величину несущей способности. На данном этапе лучше пригласить специалистов.
Как правило, опора стропил выполняется на две разновысотные стены так, чтобы самая низкая была на ветровой стороне, что позволит снизить нагрузку. При наличии в постройке одинаковых стен в расчет каркаса крыши должны входить мероприятия по созданию необходимого уклона с помощью стоек с последующим зашиванием получившегося фронтона.
На этом же этапе выполняется укладка боковых стен, либо их сборка способом, аналогичным с передней частью конструкции, где задействуется несущий каркас и обшивка. Так, усиление односкатных крыш осуществляется поперечными прогонами, показанными на фото, которые и станут дополнительной опорой для стропильных ног.
Устанавливаем опорный брус
Опорой для каркаса крыши служит деревянный брус, расположенный на несущей стене дома. Он распределяет вес кровли и все нагрузки на несущую конструкцию. В качестве опорного бруса подходит брус 150х150или 100х150. По периметру здания перед укладкой мауэрлата выкладывается бетонная монолитная отмостка, затем несколько слоев рубероида.
Крепление мауэрлата
Для укладки мауэрлата в основание устанавливаются металлические шпильки 10мм в диаметре. Опорный брус укладывается вдоль отмостки. Там, где брус соприкасается со шпильками, следует сделать отметки. По ним сверлятся отверстия, соответствующие диаметру шпилек. Мауэрлат надевается на шпильки, которые должны выступать на 10-15 мм из бруса. Зафиксируйте гайками брус.
Минусы односкатной крыши:
- Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.

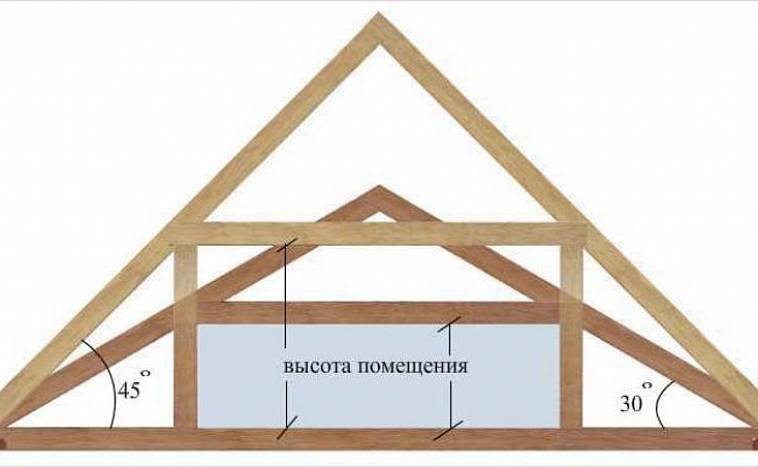

- Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
- Не существует ограничений в выборе кровельных материалов и системе стропил.
- Доступное планирование и монтаж систем водостока и дымоходов.
Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.
Выбор материала для кровли пристройки
Прежде, чем покупать первый попавшийся кровельный материал необходимо просмотреть их полный перечень, выяснить достоинства и недостатки каждого отдельного взятого материала. Сравнив все за и против, можно выбирать оптимальный вариант, что будет применяться для пристройки, идеально, если он будет аналогичен материалу, используемому для кровли крыши дома.
Раньше выбор кровельных материалов был ограничен, сейчас же в 21 веке ассортимент практически не ограничен, ни по гибкости, ни по цвету или прочим факторам.
Популярные кровельные материалы:
- Фастлок.
- Мягкая кровля.
- Все вариации черепицы.
- Шифер.
- Профнастил или металлическая кровля.
- Дорогие кровельные покрытия декоративного характера.
То, что необходимо учитывать при выборе кровли:
- Необходимое количество материалов.
- Срок эксплуатации.
- Цену материала, стоимость его монтажа.
- Пластичность, гибкость.
- Вес и устойчивость к внешним факторам.
- Пожаробезопасность.
- Цветовая вариативность.
Простой сарай своими руками: строительство поэтапно
В качестве примера предлагаем построить каркасное здание с размерами 2,5х5 м, на столбчатом фундаменте из шлакоблоков. Обшивка стен шпунтованной доской сорта В, 24х96 мм, шестиметровой. Стойки каркаса – 100х100 мм, обвязка 75х100 мм, сборка на уголках и пластинах.
Последовательность действий:
разметка фундамента. Для строения такого размера нам понадобится восемь опор по периметру и две в середине;
- в местах для опор отрываем ямы под опоры, глубина не менее 20…30 см, размер под размер опоры (примерно 400х400 мм);
монтируем опоры, укладывая шлакоблок полнотелый (390х188х190 мм) или блок фундаментный на песчаную подушку. Блоки скрепляем цементным раствором марки М200…М400;
- поверх опор укладываем гидроизоляцию (рубероид в два слоя). Желательно также сделать боковую гидроизоляцию опор обмазочным методом (битумная мастика);
собираем ростверк – брус с запилом по углам «в полдерева» или «в лапу»;
крепим обвязку к опорам с помощью шпилек или анкер-дюбелей;
монтируем стойки каркаса, скрепляя их с нижней обвязкой уголками и/или вырубкой;

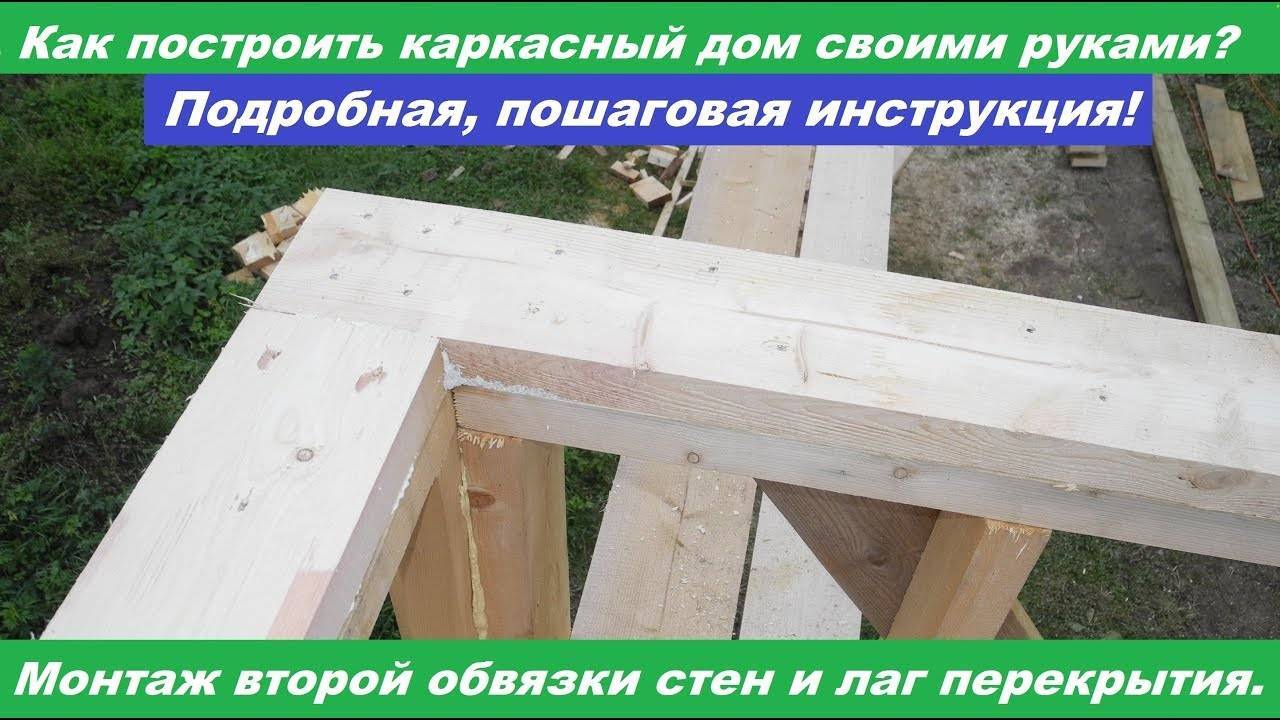

устраиваем верхнюю обвязку (крепление аналогичное);
монтируем стропила (подробнее о том, как крепить стропила к мауэрлату, в качестве которого выступает верхняя обвязка каркаса);
устанавливаем на место раскосы и распорки;
выполняем обшивку стен шпунтованной доской (за исключением дверного проема), обшивка ведется снизу с обязательным креплением к каркасу;
монтируем настил пола и обрешетку крыши (настелить пол можно до сборки стоек и верхней обвязки);
монтируем кровельный материал – металлочерепицу. Крайне желательно не пренебрегать доборными элементами и устройством водоотвода – в этом случае не придется беспокоиться о гниение и отсыревании стен сарая;
крепим дверь и декоративно-защитные уголки на углы здания.
Стоит сразу же позаботиться о внутреннем обустройстве сарая – например, сделать удобные держатели для садового инструмента, организовать полки и прочее.
