Каркасная кровля частного дома своими руками: пошаговая инструкция — Обзор

Опорный скелет крыши: создание каркаса

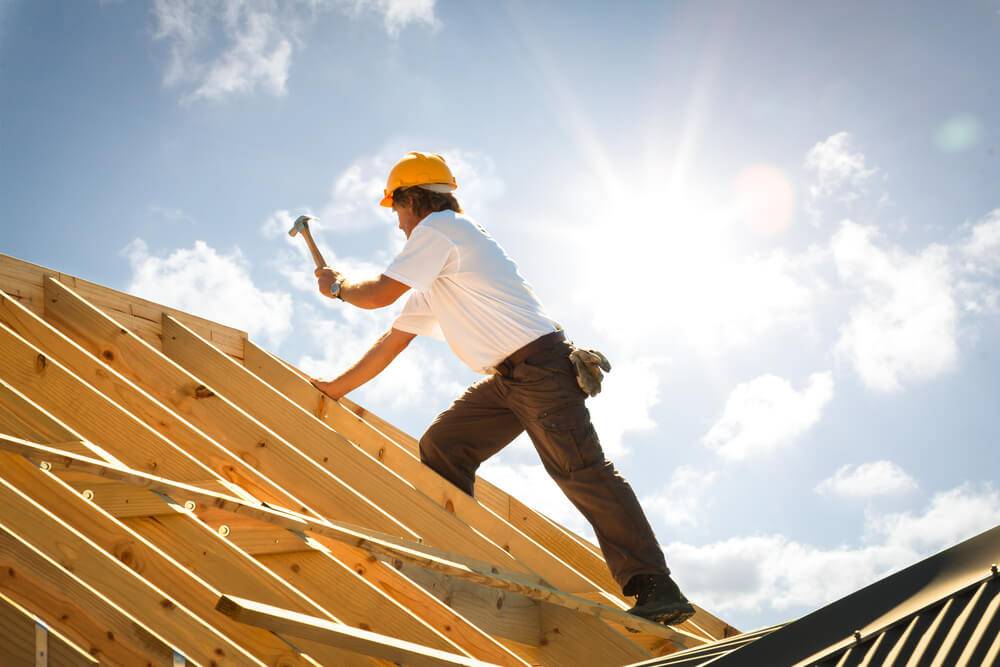

Строитель работает над созданием каркаса крыши

Основой крыши, принимающей на себя все нагрузки, является каркас кровельной системы. Он состоит из мауэрлата и стропильной системы.

Мауэрлат – несущая балка, принимающая на себя все нагрузки, которым подвергается крыша. Он же связывает крышу со стенами. Пошаговое строительство крыши дома начинается именно с установки этой детали.

Мауэрлат – это деревянная конструкция, толстый брус, который размещается по периметру стены. На него будут опираться все стропила. Поэтому он крепится максимально жестко.

Под него иногда создают опору в виде бетонной монолитной балки, снабженной металлическими выступами, либо фиксируют кованой проволокой. Чтобы это важнейшая часть конструкции не подвергалась излишним воздействием влаги, ее обрабатывают влагозащитными препаратами и фунгицидами.

А самое главное – отделяют от кирпичной или бетонной стены строения гидроизолирующими прокладками, например, рубероидом. Ведь теплопроводность камня и дерева различается, за счет чего происходит конденсация влаги на камне, и от него дерево может намокать. Это привело бы к быстрому разрушению деревянной балки мауэрлата.

Располагается мауэрлат для двускатной крыши на двух сторонах конструкции дома, для вальмовой крыши – на четырех стенах. При этом толщина бруса выбирается в соответствии с нагрузкой, которая будет создаваться всей конструкции крыши. Чем больше нагрузка, в особенности снеговая и ветровая, тем толще делается мауэрлат. На него опирается стропильная система.

После установки и закрепления мауэрлата производится сборка стропильной системы. В простейшем случае двускатной крыши – это установка на фронтонах стропильных конструкций, и затем установка конькового прогона.

При наличии несущих стен в середине дома они также могут использоваться для установки опор конькового прогона. Сами стропила устанавливаются от конька к мауэрлату, верхней частью упираясь в коньковый прогон, а нижней – в мауэрлат, для того, чтобы упор был надежным, выполняется профильная выемка, которая позволяет обеспечить плотный упор стропила в мауэрлат.

Это важно! Если строение имеет незначительные размеры, можно обойтись без конькового прогона, установив лишь жесткие стропильные конструкции с ригелем. Он гарантирует жесткую фиксацию стропил в нужном положении и равномерную передачу нагрузки на мауэрлат и стены с крыши

В этом случае можно обойтись без мауэрлата, используя вместо него поперечные балки, на которые опираются стропила.

Виды

Устройство плоской кровли зависит от способа монтажа, используемых материалов и того, как будет использоваться крыша. На деревянных перекрытиях можно монтировать неэксплуатируемую, эксплуатируемую или инверсионную кровлю. Каждый из этих видов имеет свои особенности и требует особого подхода к проектированию и возведению:

  • Неэксплуатируемая крыша. Этим термином обозначают плоскую кровлю, которая не используется в качестве места обустройства мест хозяйственного рекреационного назначения или иных целей. Она строится в расчете на то, что подниматься на нее будет 1-2 человека, оснащенные страховкой, только на время обслуживания и ремонта конструкции. Такая крыша подойдет для гаража, сарая, небольшой пристройки.

  • Эксплуатируемая крыша. Эксплуатируемыми называют крыши, которые оборудуют для того, чтобы они выполняли какие-либо дополнительные функции. На них устраивают зоны отдыха, устанавливают бассейны, оборудуют террасы, сажают газоны или разбивают цветники. Перспективным направлением строительства считается возведение жилых домов, на крышах которых устанавливаются солнечные батарее, вырабатывающие электроэнергию для нужд домовладельцев. Эксплуатируемую кровлю можно монтировать на деревянные балки, если правильно рассчитать нагрузку и укрепить перекрытия.

  • Инверсионная крыша. Инверсионной называется плоской кровля с обратным порядком размещения слоев. Такой метод укладки кровельного покрытия разрабатывался для того, чтобы продлить срок эксплуатации гидроизоляционных материалов прошлого поколения, которые имели слабую устойчивость к УФ-лучам и перепадам температуры. При инверсионном способе монтажа слой гидроизоляции монтируется перед укладкой утеплителя. Минус такой конструкции в том, что термоизоляционный материал, не защищенный от намокания, работает менее эффективно.

Монтаж

Монтаж плоской кровли на деревянное основание отличатся от процесса укладки покрытия на бетонное основание. Однако, для непрофессиональных строителей этим способом пользоваться даже проще, так как для работы не требуется сложный инструмент. Кровельные мастера рекомендуют заниматься строительством плоской кровли в сухую, теплую погоду, когда температура воздуха превышает 5 градусов. Технология монтажа своими руками выглядит следующим образом:

  1. В первую очередь выполняют укладку мауэрлатного бруса, который служит основанием для установки балок. Для этого потребуется прочный, сухой брус размером 150х150 мм. Чтобы защитить древесину от гнили и образования плесени, его обрабатывают антисептическими и влагозащитными составами. Мауэрлат устанавливается на верхний пояс длинных стен сооружения с помощью анкерных болтов или вмурованных металлических шпилек. Чтобы изолировать дерево от материала, из которого выполнены стены, между ними прокладывают 1-2 слоя рубероида.

  2. Из досок толщиной 100х150 мм изготавливают стропильные ноги (балки). На верхнем и нижнем конце стропила изготавливают выпилы под мауэрлат на половину толщины пиломатериалов. Балки закрепляют на мауэрлате с помощью металлических уголков или гвоздей. Шаг между ними должен составлять 60 или 120 см в соответствии с весом кровельного покрытия.

  3. Выполняют термоизоляцию крыши. Для этого используют плиты или маты утеплителя с шириной рулона 120 см (стекловата, шлаковата, базальтовое волокно). Термоизоляционный материал укладывают между балок.
  4. На балки укладывают деревянный настил или влагостойкую фанеру, чтобы на него настилать кровельное покрытие. Так как основание крыши выполняется из горючего материала, монтаж первого слоя покрытия производят, приколачивая его гвоздями. Также можно использовать самоклеящиеся полимерные материалы, не требующие при монтаже разогрева газовой горелкой.

  5. Первые 1-2 слоя выполняют из гидроизоляционных материалов на битумной основе подкладочных марок. Последующие 2-4 слоя делают из кровельных марок, обладающих большей прочностью и устойчивостью к механическим повреждениям.
  6. Если крыша эксплуатируемая, то сначала выполняют гидроизоляции парапета, укладывая на него кровельный рубероид. Чтобы избежать протечек в месте стыка парапета с крышей, перед настилом гидроизоляции монтируют кровельный клин, который скругляет острый угол.

  7. Монтаж слоев кровельного покрытия выполняют в разбежку, то есть так, чтобы швы между полосами не совпадали. Эта мера помогает предотвратить проникновения влаги в местах стыков.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

  • деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;

перфорированная стальная полоса;
короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

Фундамент

Сваи ТИСЭ. Бензобур взят в аренду. Основная работа делается им. Буром ТИСЭ делается уширение. Бурить вручную не рекомендую. Этот трюк проходит только на очень простых грунтах.

Как рассчитать фундамент

Немного о буре. Я умудрился сломать свой первый бур ТИСЭ. Глина с камнями не хотела поддаваться и мы взялись вдвоём. Как потом оказалось в инструкции, которую никто не читал, чётко сказано — вдвоём не бурить. Так как на такую дурь этот бур не рассчитан.

Купить такой бур можно у представителя в вашем городе. Я делал именно так. Обошёлся около 5 000 рублей.

Буры отличаются диаметром. Похоже существуют 2 модификации бура. Первая версия с одним плугом для уширения. Вторая с двумя белыми “лопатками”.

Можно попытаться найти экскаватор с буром. Он за одну смену сделает лунки, септик, кессон скважины и планировку участка. А уширения уже буром ТИСЭ. Это гуманнее )

Разметка фундамента. Пошаговая инструкция

Одно из самых толковых видео в рунете:

В самом начале бур наровит съехать в сторону. Поэтому лучше взять лопату и “вырезать” лунку на 7-10 см глубины. Чтобы бур уже не убегал.

Отступ от забора делать нужно с запасом на толщину стены. т.к. при таком построении 3метра будет до центра сваи. Лучше делать 3.5 метра. На узких участках, где счёт идёт на каждые 10 см лучше привлечь геодезиста, чтобы он вынес точки на местность. В Белоруссии никто перемерять не будет. А в России можно получить сюрприз на этапе финального оформления дома.

Ещё улучшение из комментариев:

Лазерный уровень в разы ускорит этот процесс. При строительстве и отделке дома он отобъётся с лихвой. Луч в солнечный день плохо видно, но на закате и вечером — идеально. Можно докупить детектор, который видит луч даже днём.

И ещё один очень простой способ с чуть меньшей точностью, но большей скоростью.

  1. Ставишь 2 штыря вдоль забора по рулетке на 12м.
  2. Берешь 2 рулетки и цепляешь их начало к этим штырям. По одной откладываешь вторую строну, по другой диагональ. Это место третьей сваи. Четвертую выставляешь аналогично.
  3. Натягиваешь шнурок по контуру и отмечаешь места установки остальных свай контура штырями.
  4. Дальше шнуры между этими штырями. На перекрестиях места установки остальных свай.

Второе видео про фундамент:

Угол наклона ската

Основным параметром односкатной крыши считается угол наклона ее ската. От его величины зависит способность противостоять осадкам (особенно снегу) и ветровой нагрузке.

При выборе и расчете угла необходимо учитывать все влияющие факторы

Важно учитывать, что увеличение наклона ведет к удорожанию всей конструкции

Снеговые и ветровые нагрузки

Климатические факторы в виде осадков и ветра требуют разнонаправленному подходу в выборе наклона ската. Для обеспечения самотока воды и соскальзывания снега требуется увеличение угла наклона, но это приводит к повышению парусности.

В этом вопросе следует учитывать реальные климатические условия региона. При значительной снеговой нагрузке угол должен составлять 20-25°. Для Средней полосы РФ он выбирается примерно 18-20°.

Ветровую нагрузку необходимо учитывать в районах, где бывают сильные ветра, а порой и ураганы. Для них необходимо устанавливать крышу с уклоном в пределах 5-10°.

Определение угла наклона

Угол наклона ската зависит от высоты опорной стены и длины боковой стены. Определяется он из расчета прямоугольного треугольника: tgA=Н/L, где:

  • Н – разница между высотами противоположных опорных стен,
  • L – длина боковых стен, т.е. расстояние между опорными стенами.

Порядок возведения крыши

Процесс строительства включает следующие этапы:

  • укладка мауэрлата;
  • обустройство стропильной системы;
  • сооружение кровельного пирога.

Перед возведением кровли следует заказать проект крыши дома. После завершения возведения стен строения следует сверху на них (под мауэрлат) уложить гидроизоляцию (толь, рубероид). При обустройстве двухскатной (односкатной) крыши она укладывается на две стены, на которые опираются стропильные ноги. Когда строится четырехскатная кровля, то монтаж мауэрлата производится по всему периметру строения. Гидроизоляция также укладывается на все стены.

Далее крепится мауэрлат, который устанавливается на уровне внутренней стороны стен. Для равномерного распределения нагрузки его верх должен выступать на несколько сантиметров.

После этого следует установить балки-перекрытия. Концы брусов должны выступать на планируемую ширину карниза (обычно в пределах 0.4-0.5 м). Сначала укладываются крайние балки, потом выставляются оставшиеся (шаг зависит от шага стропил, обычно – 0.6 м). Балки закрепляются на мауэрлате гвоздями либо саморезами. Сверху укладываются доски (не закрепляются).

Собран «скелет» крыши в каркасном домеИсточник izoluks.ru

Дальнейшие строительные работы включают установку стоек, для чего используется доска 50х150. Они фиксируются с использованием распорок, а их высота зависит от конструкции конкретной крыши. Сначала устанавливаются крайние стойки, после чего выставляются остальные. На них саморезами крепится коньковый брус.

При монтаже стропил важно сохранить равномерность распределения нагрузки. Они фиксируются на коньке, а также внизу (на перекрытиях)

Ригеля со стойками устанавливаются под них.

Обустраивается каркас фронтона, обшивается доской дюймовкой. Потом целиком монтируется карниз. Торцы перекрытия закрываются лобовой доской, а снизу крепятся 2 пояса досок. Следует установить держатели для водостока.

На стропила крепится гидроизоляционная мембрана. Сверху выполняется контробрешетка, а потом обустраивается обрешетка. На нее укладывается кровельный материал.

Утепление крыши выполняется изнутри современными теплоизоляторами. Чаще для этого используется минеральная вата. Реже применяются более дорогие (листовые, напыляемые полимерные утеплители).

Утепление крыши дома с мансардойИсточник euroace.org

Теплоизолятор закрывается паробарьером (специальной мембраной). Материал защищает утеплитель и всю деревянную конструкцию от воздействия влаги.

Наглядно и пошагово весь процесс монтажа крыши и кровли в следующем видео:

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Разнообразие крыш

Неспециалист легко может спутать вальмовую крышу с четырехскатнойИсточник bazaznaniyst.ru

Усложненный вариант двухскатной крышиИсточник yandex.ru

Ломаная крыша для дома с мансардойИсточник biznes-stroi.ru

Конусная крыша на округлой части домаИсточник stroi-remontirui.ru

Комбинация старого и нового – двускатная крыша на доме в стиле модернИсточник fasad-master.com.ua

Сложная многоярусная крыша выглядит очень эффектноИсточник mirstrojka.ru

Еще несколько красивых и практичных видов крыш в следующем видео:

Заключение

Грамотно сделанная крыша это гарантия теплого и сухого дома

Поэтому важно неукоснительно соблюдать все этапы технологии возведения стропильной системы и укладки кровельного пирога. Чтобы не возникала необходимость со временем заново переделывать всю конструкцию, доверяйте строительство профессионалам

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Способы устройства разуклонки плоской кровли

Сооружение минимального уклона на плоской кровле посредством перлита, шлака или керамзита является наиболее распространенным способом разуклонки. На бетонное основание укладывают стеклоизол с отменными гидроизолирующими свойствами. На него раскладывают слой керамзита по уже определенному уклону. Для фиксирования в заданном положении его покрывают цементным молоком и оставляют на время в покое для высыхания.

Как вариант после слоя керамзита можно уложить внахлест полиэтиленовую пленку, а на нее сверху – цементно-песчаную выравнивающую стяжку. Далее приступают к формированию кровельного пирога согласно проектной документации, не забывая следить за сохранением угла наклона.

Легкие бетонные смеси для разуклонки

Для задания минимального уклона плоской кровле (в условиях небольшой площади покрытия), разуклонку выполняют с помощью цементно-песчаного раствора. Основными его компонентами также могут быть перлит, шлак или керамзит. Характерная особенность подобного способа заключается в значительной нагрузке на кровлю.
Его можно использовать во время строительства крыши или ее капитального ремонта.

Данный способ положительно зарекомендовал себя у наших соотечественников, он отличается простотой, легкостью и доступностью. Используемые материалы в виде полистирола и минеральной ваты характеризуются невысокой ценой и малым весом. Для создания необходимого угла наклона жесткую теплоизоляцию крепят к основанию с помощью дюбелей или саморезов. В отдельных случаях разрешается приклеивание листов пенополистирола (плит минеральной ваты) на очищенное основание посредством клея или специальной мастики.

Дорогостоящая разуклонка плоской кровли пенобетоном

Использование данного способа возможно при наличии профессионального оборудования и специальных навыков квалифицированных работников. На основание кровли наносят слой бетона с дальнейшим созданием стяжки из пенофибробетона. После этого прокладывают гидроизоляционный слой наплавляемых материалов. При этом обеспечивается отменное качество тепло-, гидро- и звукоизоляции и повышенный уровень прочности.

Пиломатериал

Брали с лесопилки. Доска естественной влажности. Объём 12.27м3 за 77 350р. с доставкой (цена 6 400 за куб на конец 2019 года). Автор рассказал, что на рынке полно предложений по 10 000р. за м3. Но кто ищет тот всегда найдёт.

Рецепт самодельного антисептика

Самодельный антисептик для дерева ХМ-11. Изготавливали его своими руками по ГОСТу 23787.8-80 и он вышел в 4 раза дешевле (4400р.), чем в магазине. Сэкономили более 10 000 рублей. Получили антисептик классом выше, чем покупной.

ХМ-11 водорастворимый, 2-х компонентный, невымываемый антисептик. Без запаха, окрашивает древесину в зеленоватый цвет. Относится к IV классу опасности (малоопасное вещество), не горюч и взрывобезопасен. Очень сильный. Таким обрабатывают пирсы и столбы, вкопанные в землю.

Компоненты:

  1. Бихромат натрия Na2Cr2O7
  2. Медный купорос CuSo4

Пропорции на 20 литров антисептика: 1 кг. Бихромата натрия 1 кг. Медного купороса 18 литров воды 100 мл. 9% уксуса

Срок годности готового раствора 6 месяцев. Расход около 600 мл/м.кв. Наносили щётками. Лучше валиком, но не было под рукой. Можно вырыть длинную яму под размер доски, уложить плёнку, налить антисептик и купать каждую доску. заорачиваться с ямой и плёнкой не стали. С краскопульта получается покрывать быстрее, но проникновение хуже чем щёткой.

Как выбрать материал для кровли

Для соблюдения требований безопасности и увеличения эксплуатационного срока всей конструкции крыши необходимо выбирать кровельное покрытие на основании уклона скатов. В противном случае возникает необходимость усиления стропильной системы и уменьшению шага между элементами обрешетки. Помимо этого потребуется более плотная гидроизоляция и увеличения частоты крепежных элементов.

Для каждого кровельного материала существует определенный уклон ската, который необходимо соблюдать при выполнении монтажных работ:

  • Для профнастила необходим уклон более 10 градусов.
  • Шифер можно укладывать на крышу с уклоном 12-60 градусов.
  • Ондулин может безупречно эксплуатироваться на скате, уклон которого составляет более 6 градусов.
  • Для керамической черепицы требуется скат с уклоном от 18 до 60 градусов.
  • Битумная черепица может укладываться на крышу, уклон скатов которой более 12 градусов.
  • Для металлочерепицы подходит кровля с уклоном 15 градусов.

При выборе кровельного материала необходимо придерживаться следующих правил:

Материал подбирают с учетом типа кровли и ее формы.
Эксплуатационный период покрытия должен соответствовать сроку годности всей кровельной конструкции.
Выбирать материал нужно в соответствии с эстетическими и экономическими критериями

При этом учитывается сложность монтажа и стоимость покрытия для кровли.
Для кровельного материала очень важно наличие максимально выгодных характеристик, таких как долговечность, устойчивость к различным воздействиям, простота ухода, возможность эксплуатации в любых климатических условиях.

Двускатная, своими руками: по материалу стен

Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.

Как сделать на баню из сруба

Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.

Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».

Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле – снять верхние венцы, положить на землю и добиться правильной геометрии фронтона – бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».

На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.

Решетины крыши бани, на которые будет укладываться кровельный материал. Фото СтройДом

Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.

Как сделать стропила для двускатной крыши на баню из других материалов

В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.

Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего – на конек, либо с упором – на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.

Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой – и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.

Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).

В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.
