Как смонтировать вытяжную трубу своими руками
Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.
Герметично заделайте все зазоры труб вентиляции погреба
Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.
Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.
Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.
Какие трубы применяют для вентиляции погреба
Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.
При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.
Вентиляция погреба: принцип работы
Вентиляция погреба с искусственным побуждением основана на работе электрического вентилятора. Обычно его устанавливают только на вытяжку. То есть при включении он гонит воздух наружу. Одновременно в трубу приточки всасывается свежий воздух с улицы. Подвал, как правило, не требует постоянной вентиляции. Поэтому монтируют автоматику для периодического включения-выключения вентилятора. В частности, можно переключить вентилятор на более частое включение при ликвидации сырости после подтопления.
Сечение приточки и вытяжки должно быть одинаковым. Входное отверстие вытяжной трубы должно располагаться под потолком на расстоянии10-15 см. По возможности возле входа в погреб. Выходное отверстие приточки располагают недалеко от пола на высоте 15-30 см. Трубы в помещении располагают по диагонали и максимально далеко друг от друга. В этом случае эффективность вентиляции максимальна.
Расчет вентиляции для погреба
Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.
Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.
Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:
Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.
Рекомендации по устройству вентиляции погреба
Как сделать вентиляцию в погребе мы разобрались
Предлагаем выяснить, какие могут быть ошибки в процессе работы, и на что стоит обратить особое внимание
В помещении, где хранятся свежие овощи и прочие продукты важно следить за тем, чтобы уровень влажности был высоким. Также воздух должен в достаточной мере циркулировать
Температурный режим нужно держать в районе +12 °С в летнее время и около +8 °С зимой.
Важно правильно определить диаметр вытяжной трубы.
Если имеет место естественная система, скорость воздуха, который двигается по трубам, зависит от температурных показателей внутри и снаружи. Также значение имеет то, какая длина у канала, отвечающего за выброс отработанного кислорода наружу.
Два воздуховода обязательно оснащают защитными колпаками (козырьками) или дефлектором. Зимой потребуется осуществить монтаж заслонок, чтобы урожай не померз.
Если подвал имеет большую площадь, целесообразно сделать общеобменную систему вентилирования помещения. Не исключено, что потребуется использование парогенератора.
В целом, можно сделать вывод, что грамотную вентиляцию погреба можно сделать самостоятельно. Однако в процессе работы необходимо учесть массу нюансов. Но если все сделать правильно, сохранность помещения и того, что в нем предполагается хранить, гарантирована.
Источник : https://postroimka-dom.ru/pogreb-i-podval/ventiljacija-v.html
Выбор воздуховодов и труб для вентиляции погреба
Для вентиляция погреба необходима приточная труба и вытяжная труба. Она может изготавливаться из разных материалов: пластиковые, оцинкованное железо, асбест. Длину воздуховода выбирают так: вытяжная заканчивается приблизительно в 20 см от потолка, и выходит на крышу. Она должна быть выше конька минимум на 50 см. Приточный канал находится в противоположном углу и расположена в 30 см от пола.
Пластиковые трубы или металлические воздуховоды?
Для вентиляции в погребе могут использоваться как металлические, так и пластиковые материалы. Причем пластиковый вариант используются на много чаще, а на сегодняшний день вовсе считаются самым востребованным вариантом.
Металлические воздуховоды делают редко, но для этого материала характерна дешевизна. В то же время этот материал подвержен коррозии и может быстро сгнить. Конечно, с этой проблемой можно бороться, покрыв трубу перед закапыванием специальной защитной эмалью. Еще одно преимущество пластиковых материалов, на их внутренней стороне меньше образуется конденсат.
Расчет сечения
Для погребов разной площади, необходимо правильно рассчитать необходимый диаметр трубы. Профессиональные строители используют для этого сложные формулы, но для самостоятельного монтажа есть способ попроще.
Расчет диаметра трубы проходит следующим образом:
- Отталкиваемся от того, что на 1 м2 сечение должно быть 26 см2. Считаем на подвал размером 3*2.
- Вычисляем площадь погреба: 3*2=6 м2;
- Теперь исходя из размера необходимого сечения на 1 м2, вычисляем площадь сечения: 6*26=156 см2;
- Теперь высчитываем радиус вентиляционного канала: √(T/π)=√(156/3.14)≈7.05 см;
- И исходя из этого высчитываем необходимое сечение: 14=140 мм.
Чтобы гарантировать более эффективную циркуляцию воздуха, рекомендовано устанавливать приточную трубу на 15% меньше в диаметре, чем вытяжная.
8 Гидроизоляционная обработка
После того как погреб будет окончательно просушен, для пола и стен проводят гидроизоляционную обработку. Для этой цели применяются специальные защитные составы. Для бетонных стен оптимально использовать пропитки со структурным проникновением. Они наносятся в 3-4 слоя. Консистенция закроет поры в структуре основания, благодаря чему создается водонепроницаемый материал, способный «дышать».
Высушенный подвал нередко покрывают слоем рубероида. Несмотря на свою доступность, это один из лучших гидроизоляторов
Очень важно настилать рубероид на абсолютно ровное основание. Поверхность пола предварительно обрабатывается прослойкой мастики, на которую и настилается защитная прослойка. Экологически чистый и абсолютно безопасный материал – натуральная глина
Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней
Экологически чистый и абсолютно безопасный материал – натуральная глина. Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется. Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней.
Заливаем пол глиной
Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения. В таком случае удастся избежать огромного количества проблем.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Контроль микроклимата
Перед тем как сделать вентиляцию, необходимо определиться, с какой целью будут использоваться подвалы. Для определенных помещений прописаны санитарные нормы, регламентированные СНИП. Кратность воздухообмена в подвале для хранения картофеля, будет значительно ниже, чем для помещения, переоборудованного в спортзал.
- Автоматический – работает на специальных датчиках регуляции температуры и давления, которые автоматически включают и выключают приборы.
- Механический – производится человеком вручную. Работа вентиляторов в погребах регулируется посредством смены положения заслонок приточно-вытяжного трубопровода.
Вентиляторы должны постоянно находится в работе и обеспечивать нормальный микроклимат в помещении
Выбирают способ контроля в зависимости от того, на сколько, важно поддержание определенного температурного режима. При допустимом отклонении в 2 градуса, нужна механическая регуляция, в других случаях лучше предпочесть контролировать вентиляционные системы при помощи автоматики
Монтаж системы своими руками
Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.
Принудительную вытяжку в погребе устанавливают так:
- В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
- В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
- Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
- Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.
Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.
В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.
Устройство вытяжки в погребе
Существует несколько вариантов обеспечения микроклимата в хранилище при помощи вентиляции. Циркуляция воздуха может происходить естественным путем, а может – при помощи специальных вентиляторов. Кроме того, систему вентиляции можно оборудовать дополнительными устройствами, которые будут повышать эффективность ее функционирования.
Вентиляция погреба должна быть максимально эффективной
Основной элемент любой вентиляционной системы – это трубы. Их, как правило, две:
- Вытяжная труба – через нее воздух выходит из помещения. Она монтируется в верхнем углу подвала, и она должна выступать над коньком примерно на 0,5 м. В вытяжной трубе может накапливаться конденсат, поэтому ее нужно дополнительно утеплять при помощи минеральной ваты или других материалов.
- Приточная труба – служит для притока свежего воздуха в хранилище, монтируется в противоположном от вытяжной трубы углу. Отверстие приточной трубы должно располагаться примерно в 40-60 см от пола погреба, а ее внешний конец должен быть существенно приподнят над уровнем земли.
Кроме труб при обустройстве системы вентиляции воздуха используются заслонки, вентиляторы, дефлекторы, а также специальное климатическое оборудование, если это необходимо.

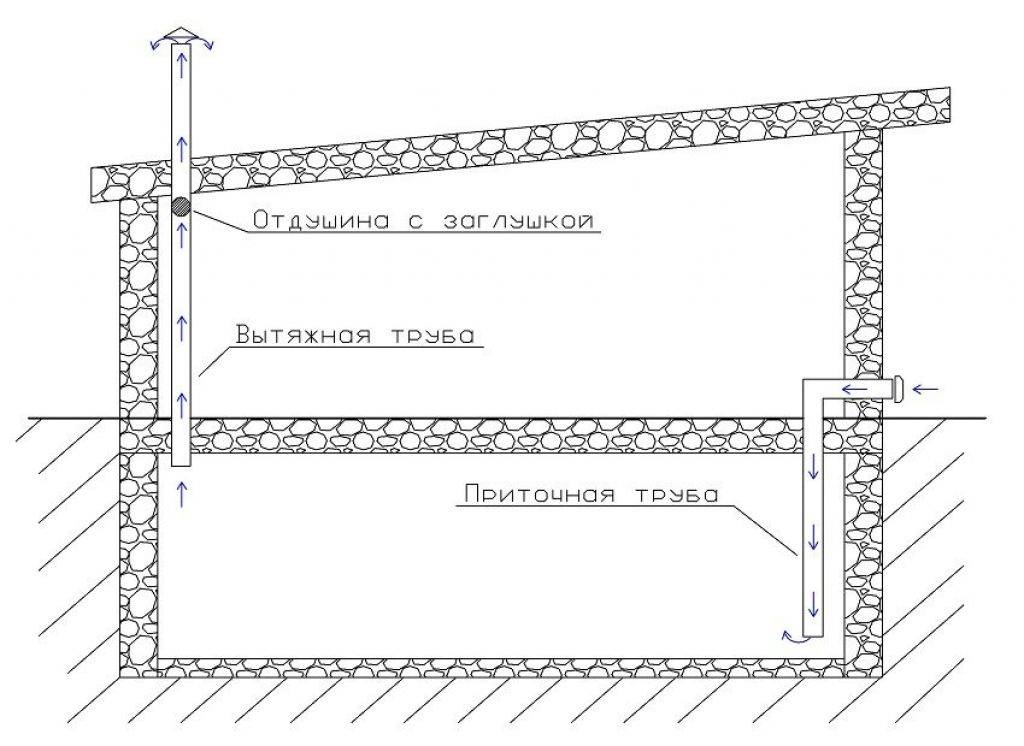

Вентиляция погреба с двумя трубами
Как работает вентиляция погреба? Принцип работы вентиляции предельно прост — по одной трубе воздух извне поступает внутрь помещения, а по другой — покидает его.
Если бы все так было просто — наверное не стоило бы начинать писать данную статью, а потому — рассмотрим тонкости и нюансы как делается вентиляция своими руками.
Теоретически, диаметры или точнее сказать площадь сечения приточной и вытяжной труб должны быть равными. Будем считать это первым правилом эффективной вентиляция в погребе. Данное условие обеспечит равномерный обмен воздуха внутри, предотвратит переохлаждение зимой и исключит застой воздуха летом.
Второе правило, как сделать вентиляцию в погребе — максимально удалить друг от друга вытяжную и приточную трубы.. В идеале — располагаться они должны в противоположных углах. Это обеспечит максимальный охват помещения и исключит образование зон с застоявшимся воздухом.
Третье — располагайте трубы на разной высоте. Как известно, движение воздуха происходит за счет разряжения, которое создается за счет размещения выходного отверстия приточной трубы гораздо ниже вытяжной.
Четвертое правило, по которому работает вентиляция в погребе — высота трубы над поверхностью земли должна быть не менее полутора метров. В случае размещения над подвалом еще одного помещения (например, гаража) — вытяжная труба должна быть обязательно выше конька крыши. При этом варианте приточная труба может располагаться даже в цоколе здания. Не забудьте позаботиться об ограничении доступа к воздуховоду. Сетка или решетка не пропустят в подвал ни мелких грызунов, ни любопытных птиц. Зонтик на вытяжной трубе или дефлектор — не только не дадут проникнуть внутрь дождю и снегу, но и создадут в системе дополнительную тягу.
Пятое — вентиляция не любит препятствий. Это означает, что следует стремиться к минимальному количеству поворотов, изгибов и изменений диаметра вытяжной и нагнетательной труб.
Шестое правило, на которых работает вентиляция в погребе забота о её теплоизоляции. Это исключит образование конденсата внутри трубы и, как следствие, — попадание его в подвал.
Возможны варианты, когда роль вытяжной трубы играют люки (лазы) в подвалы. С определенной периодичностью их оставляют открытыми и воздух обновляется, а вентиляция происходит уже за счет помещения, расположенного выше или непосредственно за счет улицы.
Вытяжной вентилятор для вытяжки
Комбинированная система вентиляции подвала гаража
Комбинированный вариант также позволяет организовать хорошую вентиляцию в подвале гаража, сэкономив при этом на приточном вентиляторе. Здесь вентиляционный механизм устанавливается внутри вытяжного проема/канала, образуя с естественным проветриванием смешанный тип циркуляции воздуха.
Для подключения вентилятора требуется подведение электропитания, хорошо заизолированного. Принцип действия – за счет усиления оттока отработанного воздуха увеличивается тяга, и соответственно приточный воздух поступает большим объемом.
Достоинства:
- Хорошие показатели вентилирования хранилища.
- Увеличивается отведение застоявшегося воздуха
- Возможность устанавливать временные интервалы работы вентилятора (при наличии таймера).
- Не самый сложный вариант установки.
Недостатки:
- Затраты на электроэнергию.
- Стоимость вытяжного оборудования.
Монтаж вентиляции своими руками
Вентиляция погреба может быть оборудована без помощи профессионалов. Для этого необходимо разобраться в принципах вентилирования и особенностях оборудования, необходимого для монтажа.
Исходя из параметров помещения, выбирается одна из следующих систем приточной и вытяжной вентиляции:
- Естественная подача воздуха и вытяжка в погребе с одной трубой актуальна в том случае, если площадь подвального помещения не превышает 50 м2.
- Принудительная система вентилирования помещения необходима, если погреб имеет большую площадь.
- Чтобы провести работы без помощи профессионалов, потребуется обзавестись перфоратором, болгаркой и электродрелью. С их помощью вы сможете проделать отверстия и создать каналы в стенах, цоколе, потолке и полу помещения.
Если подвал имеет небольшую площадь, то монтаж воздуховодов осуществляют посредством проделывания в цоколе здания маленьких каналов (продушин), которые размещают на противоположных стенах.
Дополнительно необходимо будет установить решетки, чтобы избежать проникновения в подвал грызунов. В самом подвале на отверстиях для регулирования количества поступающего воздуха установите заслонки.
Продушина не всегда в состоянии обеспечить эффективный поток воздуха. В некоторых случаях желательно устанавливать приточно-вытяжную вентиляцию.
Вентиляция погреба с двумя трубами устанавливается в такой последовательности:
- Возьмите трубы для приточной магистрали с сечением 10-15 см, а также сделайте разметку на противоположных стенах подвала, где будут сделаны отверстия для воздуховодов.
- В цоколе и потолке погреба просверлите отверстия, отвечающие размерам магистралей.
- Закрепите приточную трубу таким образом, чтобы ее нижний конец находился в 20-50 см от пола подвала, а внешний выступал на 1 метр над уровнем земли.
- Проденьте через отверстие в потолке вытяжную трубу. Верхняя ее часть должна пройти сквозь отверстие в крыше сооружения.
- Закрепите вытяжную трубу так, чтобы ее верхний конец выступал над крышей подвала как минимум на 50 см. Это поможет создать достаточную тягу.
- Далее произведите утепление вытяжной трубы в том месте, где она проходит сквозь чердачное помещение, а также выходит на крышу.
- Проследите, чтобы были закрыты все зазоры между трубами в области цоколя и потолка. Их можно заделать при помощи герметика.
- Установите в погребе или подвале на вытяжном канале емкость для конденсата. Она должна быть оборудована краном для сливания жидкости.
- На верхнем конце вытяжной магистрали зафиксируйте колпак, который предотвратит попадание осадков в трубу и улучшит тягу.
- На приточных каналах установите защитные решетки.
- Для надежности всей конструкции ее элементы необходимо тщательно зафиксировать. Для этой цели хорошо подойдут хомуты.
Способ проветривания подвала с помощью естественной приточно-вытяжной вентиляции эффективен, если площадь помещения составляет 20-40 м2.
Если же подвал больше, понадобится принудительная система подачи воздуха. Монтаж таких сложных систем, включающих элементы кондиционирования и регулирования температур, лучше доверить профессионалам.
Монтаж подвальной вентиляции – практические советы
Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь реализовать двухтрубную систему с внешней прокладкой каналов, выходящих у цоколя здания. Причины:
- Схема с одной вытяжкой несовершенна, поскольку часть подогретого влажного воздуха направляется в верхнюю зону около входной двери. Нужно делать выходные отверстия, иначе испарения станут конденсироваться на дверном полотне, стекать вниз и снова уноситься в погреб притоком.
- Вывод воздуховодов на крышу – вариант затратный и неудобный. Придется долбить перекрытия, изолировать кровельное покрытие, поднимать оголовок вытяжки над коньком. Если подвал уже построен, проще выкопать яму возле наружной стены и пробурить фундамент.
Схема с прокладкой воздуховодов через крышу летней кухни
Предлагаем несколько конкретных советов, как сделать вентиляцию с двумя трубами:
- на выходе приточного канала лучше поставить колено 90°, высота над уровнем пола – максимум 20 см;
- воздухозаборное отверстие притока защитите металлической сеткой от грызунов, сверху установите колпак;
- высота приточной трубы над землей – 1 м; Справа на фото – выход приточного канала, слева – утепленный вытяжной воздуховод над крышей
- обязательно сделайте утепление надземного участка вытяжного канала, иначе образуется конденсат, который потечет по воздуховоду обратно в погреб;
- минимальная длина вертикального вентканала вытяжки – 2 м от заборного отверстия;
- торец вытяжной трубы закройте зонтом от осадков.
Разница высот между оголовками воздуховодов большой роли не играет. Срез приточного канала поднимается на минимальную высоту (до 1 м), труба вытяжки выводится из аэродинамической тени здания, чтобы возникала устойчивая естественная тяга. Если поднять воздуховод невозможно, поставьте вместо зонта дефлектор – усилитель тяги.
Использование электроприборов для принудительной или комбинированной вентиляции
Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…
Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.
Вот что написано в ПУЭ.
«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.
1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».
Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.
Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.
Монтаж системы своими руками
Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.
Принудительную вытяжку в погребе устанавливают так:
- В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
- В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
- Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
- Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.
Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.
В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.
Схемы вентиляции погреба в частном доме
Различается естественная и принудительная схема воздухообмена. Работают обе по одному принципу – нагретый воздух поднимается, холодный опускается. Рассмотрим особенности и отличия схем.
Естественная циркуляция
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Отличается простотой и формируется из выходных и приточных каналов. Это могут быть проемы в цоколе, забранные решетками. Через нижние проемы в подвал попадает свежий воздух, через верхние – выводится отработанная среда.
К достоинствам относят простоту конструкции и функциональность. Но есть минусы – зимой отдушины заваливаются снегом, поэтому интенсивность воздухообмена снижается. Также сложно проветрить подвал в домах с особенностями архитектуры – тут останутся «слепые» зоны, в которых будет копиться влага.
Принудительная циркуляция
Принудительная вентиляция в подвале частного дома сооружается в случае, когда естественной не хватает.
Она целесообразна при таких обстоятельствах:
- площадь помещения более 40 м2;
- подвал состоит из множества изолированных комнат;
- постоянно скапливается много влаги – конденсат замерзает в естественном продухе и мешает вентиляции;
- в цокольном помещении оборудованы мастерская, спортзал или источник высокой влажности, запахов (прачечная, кухня).
Устройство вентиляции в погребе с нагнетателями представляет собой системы каналов, вентиляторов для транспортировки воздуха. Количество приборов и длина воздуховодов рассчитываются по габаритам помещения и пропускной способности.
Расчет размеров воздуховодов
Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:
F = L / 3600 x ϑ, где:
· F – размер сечения, выраженный в м²
· ϑ – скорость воздушного потока в трубе, м/с;
· L – требуемое количество воздуха, м³/ч.
Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.
Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:
24 / 3600 х 0,5 = 0,013 м².
Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).
Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.
Схема принудительной вытяжки с применением канального вентилятора
Устройство вытяжки в подземном хранилище
Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

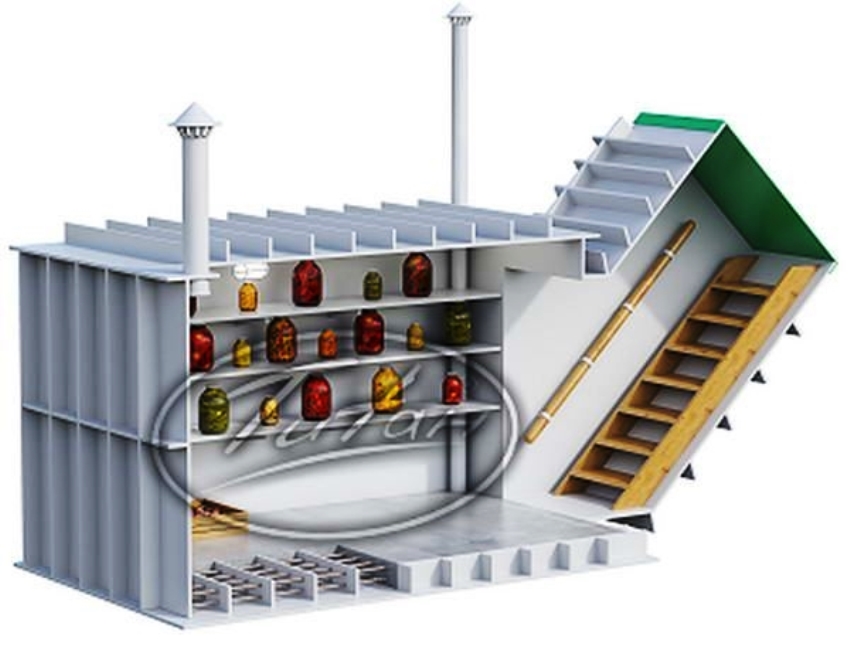

Отдельно стоящий погреб
Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:
- дерева;
- асбоцемента;
- пластмассы;
- металла.
Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.
Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.
Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

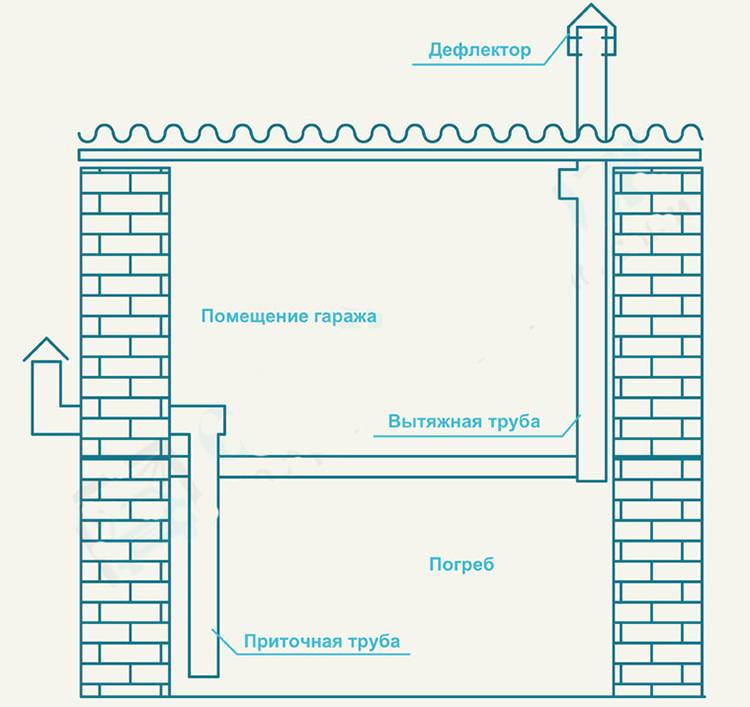

Продуктовый склад под полом гаража
Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:
Рекомендуем ознакомиться: Щит управления вентиляцией
- Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
- Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
- Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.
Вытяжная вентиляция подвала дома
Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха
В отношении обустройства проветривания подвала дома действуют следующие правила:
В отношении обустройства проветривания подвала дома действуют следующие правила:
- Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
- Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
- Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
- Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.
