Самостоятельное изготовление распашных ворот в частном доме

Инструменты для работы


Инструменты для изготовления ворот своими руками

Для разметки и координирования плоскости, вертикальности при сварке и монтаже понадобится рулетка, уровень, строительный уголок, карандаш или керн.

Другие инструменты:

  • сварка электрическая или дуговая с комплектом расходных материалов;
  • шуруповерт, крестовая отвертка
  • углошлифовальная машина (болгарка) с кругом по стали и диском для зачистки;
  • молоток, плоскогубцы;
  • дрель.

Земельные работы потребуют штыковой лопаты, лома, топора. Для замешивания бетона нужна бетономешалка или корыто, совковая лопата. Окраску выполняют краскопультом или берут валик и кисть с кюветой.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

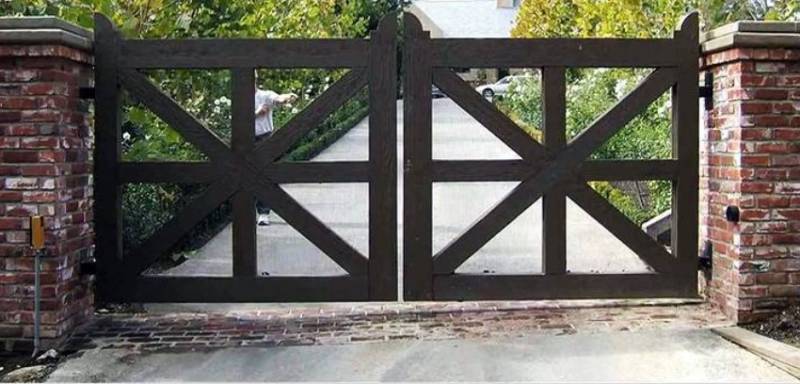

Виды деревянных ворот

Деревянные ворота могут быть:

  • распашные
  • откатные
  • подъемные
  • складные

Все эти виды состоят из створок и опорных столбов, в каждый из них может быть встроена калитка, отличаются эти конструкции друг от друга только методом открывания створок.

Распашные ворота

Распашные ворота – это самый популярный вид. Они состоят из двух створок, которые поворачиваются вокруг своей оси.

Для этой конструкции необходимы надежные опорные столбы и наличие свободного пространства для распахивания.

У распашных ворот есть ряд недостатков:

  • необходимость тщательного выравнивания поверхности перед воротами, так как створки должны легко раскрываться
  • зимой перед тем, как открыть ворота придется разметать снег перед ними

Ширина распашных ворот обычно составляет 4метра. Необходимо помнить о том, что им нужны очень прочные столбы – основы и обязательно надежные металлические петли.

Рекомендуется, чтобы распахивались такие ворота внутрь участка, чтобы не загораживать дорогу.

Для того чтобы распашные ворота служили долго специалисты советуют ставить над ними козырек, это защитит торец ворот от влаги.

Откатные ворота

Если участок небольшой, то вместо распашных ворот лучше рассматривать откатные ворота.

Створки таких ворот откатываются по направляющим с помощью роликов вдоль стены.

Конструкция не занимает много места, но тяжела и дорога так как чаще всего для ее изготовления и установки потребуется помощь специалистов.

Подъемные

Подъемные ворота имеют одно полотно, которое поднимается по направляющим вверх.

Хотя они экономят пространство, но, к сожалению, не экономят деньги.

Так как придется покупать дополнительно устройство для поднятия створки, состоящее из двигателя и ремня, а также устанавливать направляющие из металлических профилей.

Складные (гармошка)

Створки складных дверей состоят из нескольких вертикальных полос, соединенных между собой шарнирами.

Крайние секции прикрепляются намертво к опорным столбам, а остальные придвигаются к ним, складываясь гармошкой.

Виды и исполнения

Конструкция распашных ворот отличается своей простотой, а также легкой автоматизацией

Это особенно важно для тех разновидностей, которые устанавливаются непосредственно на производственных территориях

Подобные ворота можно сделать собственноручно

Если на въездных воротах будет отсутствовать механизм для закрытия и открытия, то необходимо будет каждый раз выходить из автомобиля, поочередно открывая и фиксируя створки. После того как машина заедет во двор, потребуется выполнить обратный порядок этих действий. Таким образом, на это уходит много времени, а особенно неприятным это является в непогоду.

Воротины могут открываться в двух направлениях: наружу или внутрь. Специалисты рекомендуют выбирать первый вариант в тех случаях, когда конструкция устанавливается на небольшой площади. Недостаток такого варианта заключается в необходимости монтажа техники для открытия и закрытия створок в скрытом положении. Для этого необходимо механизм поместить в приямок.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

  • меньше 150 кг — 80×80×4мм;
  • 150 — 300 кг — 100×100×5мм;
  • больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

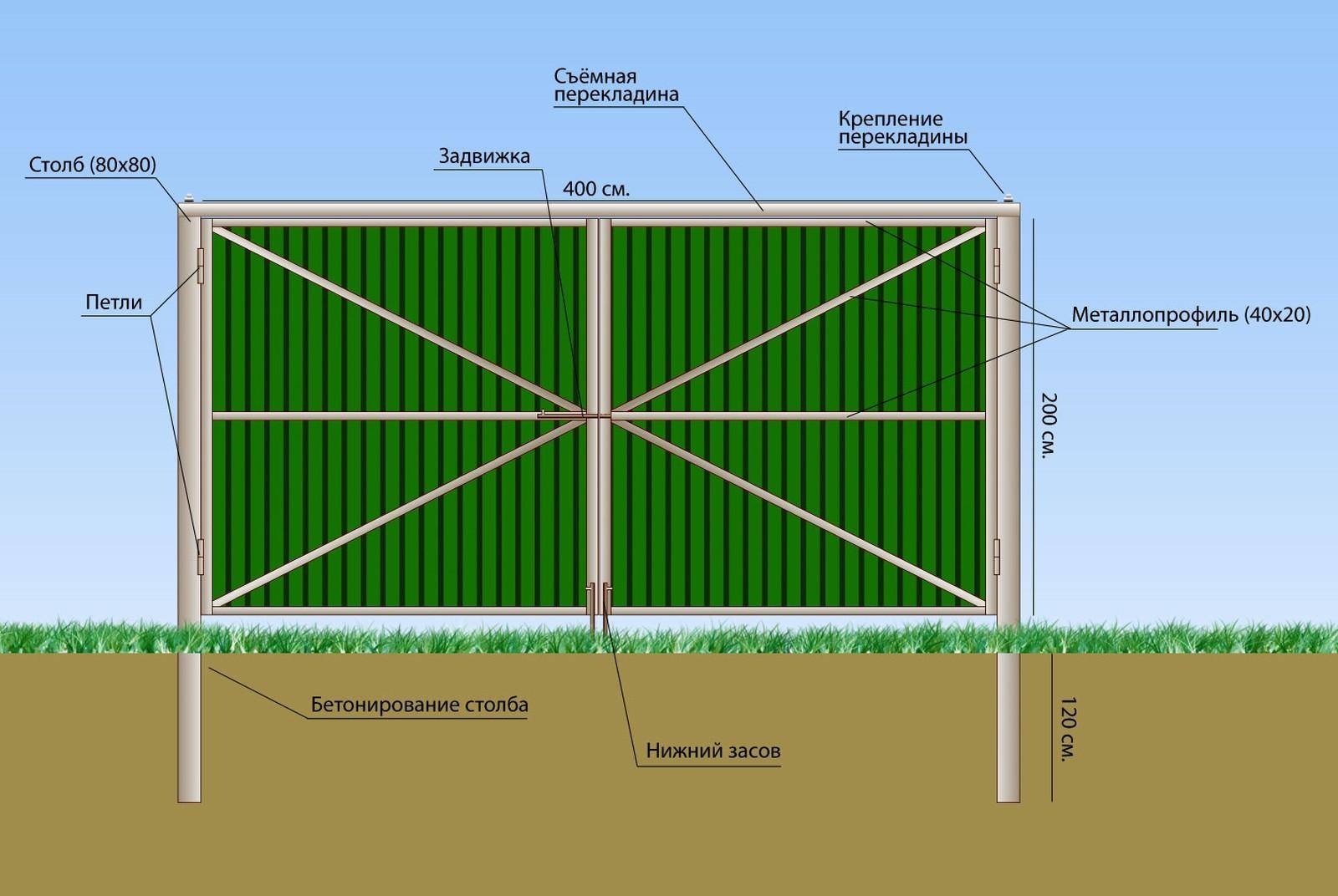

Устройство распашных ворот

Распашные ворота имеют свойство провисать, поэтому вес конструкции и опоры нужно правильно рассчитать

Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.

Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.

В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.

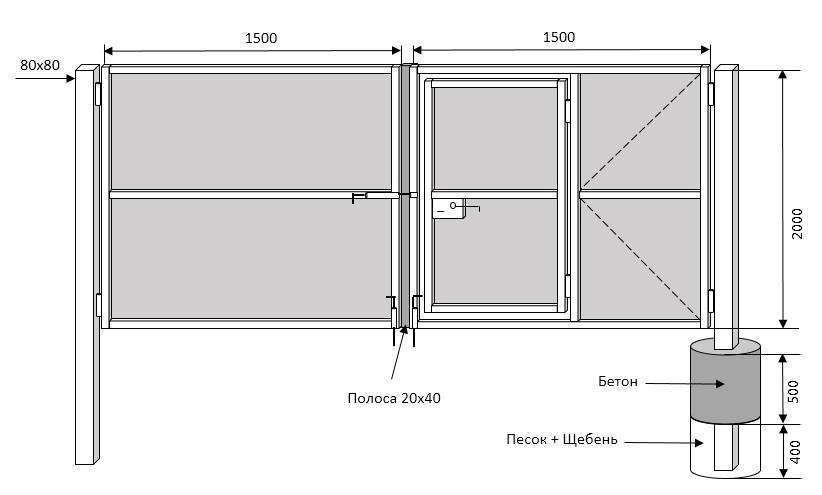

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

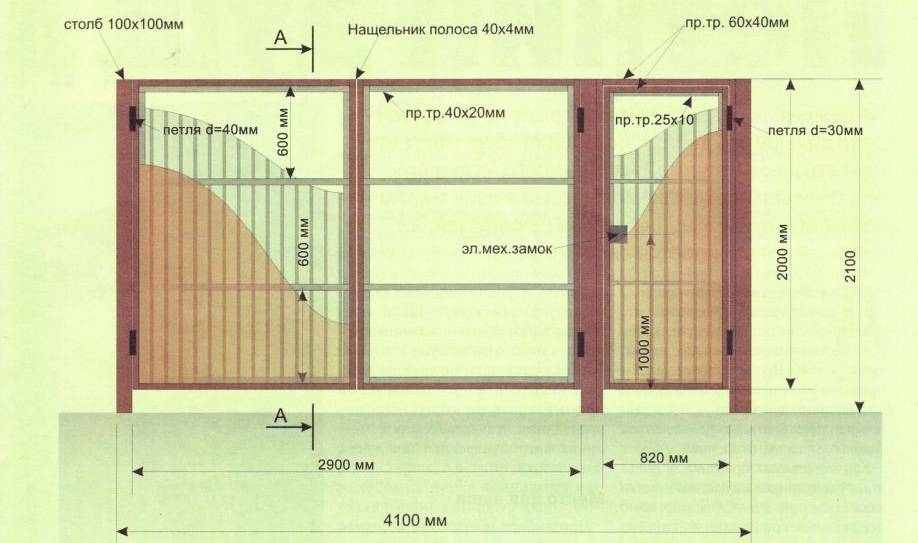

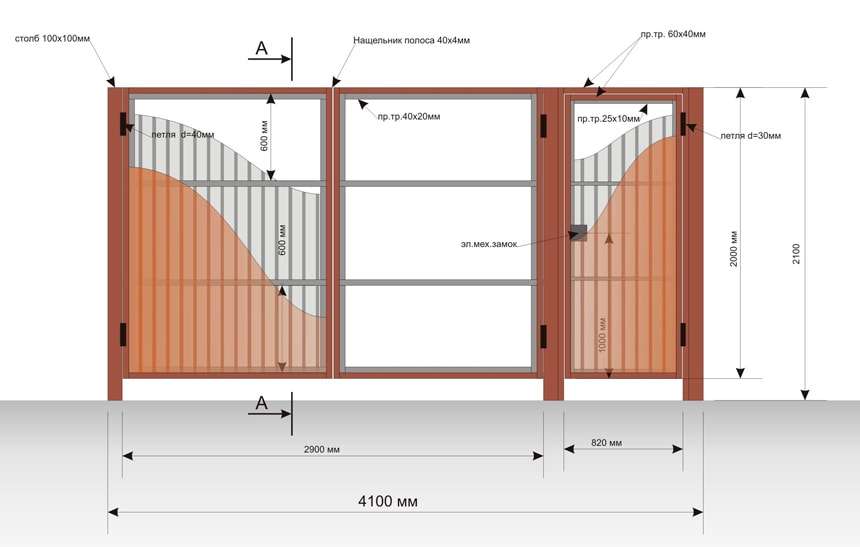

За основу берется чертеж с интернета и дорабатывается под свои параметры

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Изготовление каркаса распашных ворот

Определившись с размером профильной трубы, рассчитав количество необходимого материала можно отправляться за покупками в строительный магазин. Приготовив материал можно приступать к самостоятельному монтажу каркаса. Резка элементов осуществляться болгаркой. Диск используется самый простой. Достаточно использовать инструмент среднего размера. Каждую деталь необходимо соотносить с разработанным эскизом

Важно тщательно мерить перед резкой. Соединение подготовленных элементов осуществляется, используя сварку

Соединение считается прочным, долговечным. Монтируя каркас важно проверять углы, линии на ровность. Готовый каркас необходимо покрыть грунтовкой, затем специальными лакокрасочными средствами. Защита существенно продлит срок годности металлической конструкции и защитит ее от негативного воздействия влаги с последующим образованием коррозии.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

  1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
  2. Продумать обшивку и цветовой тон каркаса.
  3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
  4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
  5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендуем ознакомиться: Особенности устройства и виды трехходовых клапанов, применение в системах отопления

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Процесс сварки уличных ворот своими руками

Сварочные работы – сложный этап. Когда отсутствует опыт данной техники, лучше доверить дело профессионалу. От качества сварных соединений во многом зависит окончательная прочность конструкции, внешний вид.

Сваривая детали важно уберечь трубу от затекания воды, попадания снега, делать стыки надлежащим образом: зимой вода замерзнет, когда потеплеет – начнет расширяться, деформируя стенки, распирая их изнутри. Конструкция неизбежно деформируется

Шаг сварочного крепления внешнего, внутреннего каркасов диаметров 60х40, 40х20 – 250-300 мм. Важно соблюдать шахматный порядок, чтобы при тепловом расширении не порвали сварочный шов. Большее количество ребер жесткости поможет выдержать большие нагрузки, в том числе ветровые. Обшивая каркас, например, листами профнастила, внутри каркаса лучше сделать дополнительную трубу, например, диагонально, таким образом можно будет закрепить заполнитель дополнительными креплениями. Так он будет меньше раздуваться от порывов ветра.

Грунтовка – обязательный процесс обработки конструкции. Независимо, будет сверху краска, либо обойдется без нее, грунтовать нужно непосредственно сами металлические детали. Особенно касается это деревянных ворот, которые придется дополнительно грунтовать, морить, обрабатывать веществами, предотвращающими гниение. Особенно необходимо хорошо промазывать места стыков, сварочные швы, петли.

Петли привариваются согласно чертежам на одинаково расстоянии, одинаковой высоты. Выполняя стойку из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю. Петли делают с доводчиками, автоматические, механические, вваренные в конструкцию, выдвинутые на определенное небольшое расстояние. Задвижки должны максимально подходить хозяину, именно данное соответствие впоследствии определит, насколько удобно будет работать с воротами. Задвижки, петли периодически необходимо обрабатывать специальными смазками, устраняя скрип, заедание механизмов.

Элементы ворот

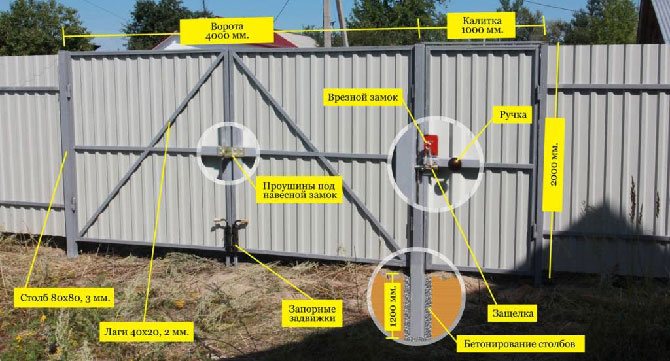

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

  1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
  2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
  3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
  4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
  5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Порядок работ при установке распашных ворот, технология

Работы можно выполнить самостоятельно. Чтобы конечный результат порадовал необходимо соблюдать некоторую последовательность. Так можно своевременно увидеть любые недочеты и сразу их устранить. Место расчищается от всего мусора. Старые ворота нужно демонтировать. После осмотреть опорные элементы. Если они без каких-либо дефектов смогут выдержать нагрузку, их можно оставить. В противном случае проводиться демонтаж. Когда территория, подготовлена можно начинать выполнять разметку. Для этого потребуется использовать строительную леску, колышки, уровень строительный.

Этапы строительства ворот для частного дома

На первых парах необходимо обзавестись инструментами, позволяющими проводить необходимые работы. Понадобится следующим набор: болгарка с нарезными дисками для работы с металлическими деталями; сварочный аппарат, включая электроды; рулетка, уровень, чтобы замеры сделать максимально точными; инструменты «грязной работы» типа молотков, мастерков, рубанков.

Остальной перечень материалов:

  • Каркасная профилированная труба с хорошим сечением типа 60*40*1,5 идеально подойдет. Более легким створкам достаточно 40*20*1,5. Многое зависит от ветра, погодных условий региона, частоты открываний, закрываний.
  • Профилированная стойка для параллельных стоечных креплений. Она является основой под заполняющий материал. Чаще всего приваривается, некоторые самодельные конструкции скрепляются саморезами.

Часто встречаются композиции со столбами, выполненными деревянными балками, кирпичные, бетонной заливки

Их наличие измеряется безграничным множеством вариантов, помимо дизайна важно уделить внимание прочности, конструктивным особенностям

Дополнительные материалы:

После полного определения со всеми деталями, начинаются подготовительные строительные этапы, начинающиеся с опорных столбов.

Вырывается фундамент. Глубина его бывает различная, под наиболее прочные конструкции составляет не менее 80 сантиметров. Дно ямы засыпается мелкофракционный щебень, устанавливается основа, заливается раствором бетона. Пропорции раствора обязательно правильно соблюсти, иначе он потрескается. После заливки ровняют площадку вокруг основания. Стоять она должна строго вертикально, поэтому если нет специальных уголков, выставляющих уровень 90 градусов, лучше поставить временные распорки. Гораздо быстрее работать машинкой, это делается специальной сваебойной техникой. Забив глубину 1,5 метра, можно обойтись без фундамента.
Если столбы предполагаются кирпичные, каркас собирается вокруг трубы. Кирпичи берутся одинакового размера, даже расхождения несколько миллиметров кверху могут стать сильно заметны. Укладываются внахлест. Перед укладкой кирпич опускают ненадолго в воду, чтобы текстура верха стала более рыхлой. Затем быстро укладывают сверху раствора, пристукивают резиновым молоточком, убирают излишки бетона шпателем, затирают сухой тряпкой, чтобы на кирпичах не оставалось бетонных следов

Важно отмерять расстояние, удерживая угол. Тут помогут рулетка, уровень

Иначе столб может скоситься или завернуться вокруг своей оси. После окончания работ, если столб небольшой, можно просто залить бетон. Если высота приличная, внутрь, вокруг трубы, засыпается крупнофрацкионный щебень, заливается раствором бетона пожиже, чтобы прошел вниз между всеми камнями.
Деревянный столб, если именно он держит конструкцию, берется толстого сечения, примерно 10*10 сантиметров, это минимальное значение. Нижняя часть, которая пойдет под фундамент, пропитывается специальными составами, можно обернуть влагостойкими материалами, препятствующими гниению. Зарывается глубиной около метра, при плохой структуру почвы засыпается дополнительно щебнем мелкой фракции.
Бетонные основания сделать гораздо сложнее. Это работа опалубкой, которую сложно проводить, не имея достаточного опыта. Если вообще забор не поднят на заливной фундамент, внешне бетонные опоры будут смотреться странно, вообще сделать их возможно. Выкапывается фундамент глубиной около 60см, устанавливается профилированная труба. Вниз засыпается щебень, далее укладывается арматура, заливается бетоном. На бетон укладывается гидроизоляционный слой, возможно рубероид, который потом тоже сверху заливается бетоном. Наверху, формой будущего столба, уде установлена квадратная мобильная опалубка. В нее заливается бетон, немного подсыхает, после чего ее смещают на уровень выше. Таким образом доходят до верха конструкции. Готовый столб оставляют минимум на неделю, чтобы бетон окончательно взялся, хорошенько высох. Важный момент: параллельные направляющие, петли монтируются в процессе заготовки бетонных уровней, необходимо отмерить высоту, на которой они будут, затем включить их в часть конструкции.

Распашные ворота с электрическим приводом и автоматикой

Автоматика для ворот позволяет управлять створками дистанционно

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

  • сравнительно невысокая стоимость профлиста;
  • простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
  • длительный эксплуатационный ресурс и простота в уходе;
  • многофункциональность материала;
  • привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

  • для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
  • из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Автоматизация ворот

До сих пор мы рассматривали схему обычных распашных ворот. Но что если вам вдруг надоест вручную постоянно открывать и закрывать створки, или по каким либо причинам захочется модернизировать их. На этот случай инженерами конструкторами были разработаны так называемые линейные электроприводы (автоматика).

Это система состоит непосредственно из самих линейных электроприводов (2 штуки), а так же блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота получают питание от напряжения обычной бытовой сети переменного тока напряжением 220 Вт. На фото все элементы системы элегантно вписываются в оригинальный дизайн ворот «под старину».

Очень важно до установки автоматики заранее предусмотреть несущие столбы. Как в предыдущих примерах их желательно изготовить из бетона, а еще лучше из кирпича

Существуют три варианта установки автоматических ворот в зависимости от направления открытия створа: наружу, вовнутрь и вовнутрь с доработкой несущих столбов. В каждом из них, монтаж автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться монтаж наружу, либо последний вариант (на перспективу), поскольку мы изначально рассматривали вариант под будущую автоматизацию.

Расположение блока управления системы может быть разным (левым или правым), важно правильно подобрать сечения проводов. На рисунке ниже представлена ориентировочная схема расположения элементов системы и сечения провода

Привод для установки имеет особенность, для него специально нужно предусматривать расстояние от несущего столба. Если это не предусмотрено и ворота нужно сделать вовнутрь, как в нашем случае, то просто нужно аккуратно выдолбить и оформить места под них.

Цена на линейные приводы колеблется от 23 до 36 000 рублей. К примеру, электропривод фирмы «DoorHan» Swing-5000  (до 5 метров), стоит в районе 25 тысяч.

Интересные варианты отделки уличных ворот

Собранный каркас необходимо покрасить нужным цветом, придав окончательный лоск конструкции. Делают это краскопультом – значительно быстрее, количество краски уходит больше, либо кисточкой – более экономный вариант, хотя долгий. Предварительно поверхности протирают, очищая от пыли, прочих загрязнений.

Далее пришивается отделочный материал, заполняющий каркас. Он берется совершенно различный, наиболее известные типы:

Профнастил – самый популярный для подобных конструкций, недорогой, невероятно прочный, сочетающий хорошую цену при достойном качестве. Цветовая гамма более чем разнообразна, общий вес листов небольшой. Минусы – парусность при сильном ветре, возможность легко погнуть, порвать тонкий металл.

Установить интересные распашные ворота своими руками – дело невеликой сложности

Важно соблюдать технологию работ, таким образом получится прочная, красивая, индивидуально оформленное ограждение

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45⁰. Места сваривания зачищают до металла.
Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами.
Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами.
В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук.
Со швов сбивается шлак, проводится зачистка болгаркой. Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

В середину рамы приваривают горизонтальную поперечину и от нее две диагональные распорки — прочная конструкция при минимальных затратах

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

  • создайте чертеж в соответствии со снятыми на местности размерами;
  • подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
  • изготовьте раму для будущих ворот;
  • обшейте раму выбранным материалом;
  • когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
  • установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
