Изготовление шлакоблоков своими руками: инструкция изготовления в домашних условиях

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

1. Первый из них представлен цельным блоком;
2. Второй имеет пустоты, которые не превышают 30% всего объема;
3. Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

• Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
• Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
• Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
• Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
• Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Станок заводского производства с вибрационным механизмом индукционного типа

Установка эксцентрика на двигатель

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

Станок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки

Состав бетонной смеси для шлакоблока

Из чего делают шлакоблок, понятно по его названию: основной компонент смеси — угольный шлак. Связующим в смеси служит строительный цемент. Секрет аккуратных и прочных блоков состоит в правильной пропорции компонентов. Наиболее известным и испытанным является следующий состав шлакоблока:

• шлака угольного (доменного или с ГРЭС) — 7 частей;
• крупного речного песка — 2 части;
• гравия или щебня фракцией 5-15 мм — 2 части;
• цемента М400-М500 — 1,5 части;
• воды — 1,5-3 части.

Количество воды в растворе может быть разным в зависимости от способа изготовления деталей из бетона. При заливке в обычные формы для шлакоблока, без прессования, рекомендуется пользоваться смесью более жидкой консистенции для хорошего заполнения ею углов матрицы.

Состав смеси

Производство шлаковых блоков в домашних условиях обязывает мастера придерживаться конкретного состава, а также определенных пропорций всех компонентов. Так, вяжущим ингредиентом в данном материале обычно выступает цемент маркой не ниже М400. Что касается наполняющего компонента, то он может полностью состоять из шлака либо быть смешанным. Последний вариант получается, если добавить небольшое количество щебенки, песок (простой или керамзитный), колотый кирпич и керамзит мелкой фракции.

При изготовлении шлакоблоков нужно соблюдать такие пропорции:

• 8-9 частей наполняющего компонента;
• 1.5-2 части вяжущего ингредиента.

К примеру, из 9 частей не меньше 6 приходится именно на этот компонент, а остальной объем приходится на щебенку и песок. В теории при самостоятельном изготовлении допустимо использовать бетонный или кирпичный бой, отсев.

Стандартными пропорциями шлакоблока являются:

• 2 части песка;
• 2 части щебенки;
• 7 частей шлака;
• 2 части портландцемента маркировкой М400.

Что касается воды, то ее принято добавлять в примерном соотношении 0.5 части. В результате получается полусухой раствор. Чтобы убедиться в его высоком качестве, нужно взять небольшую горсть и кинуть на жесткую поверхность. Если брошенный комок рассыпался, но в условиях сжатия снова обрел прежнюю форму, то состав можно считать пригодным для дальнейшего применения.

Если же планируется получение цветного шлакоблока, то рецепт дополняется крашеным мелом или кирпичной крошкой. Чтобы повысить прочностные характеристики данного материала, применяют специальные пластификаторы. В некоторых случаях обращаются к добавлению гипса, золы или опилок.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

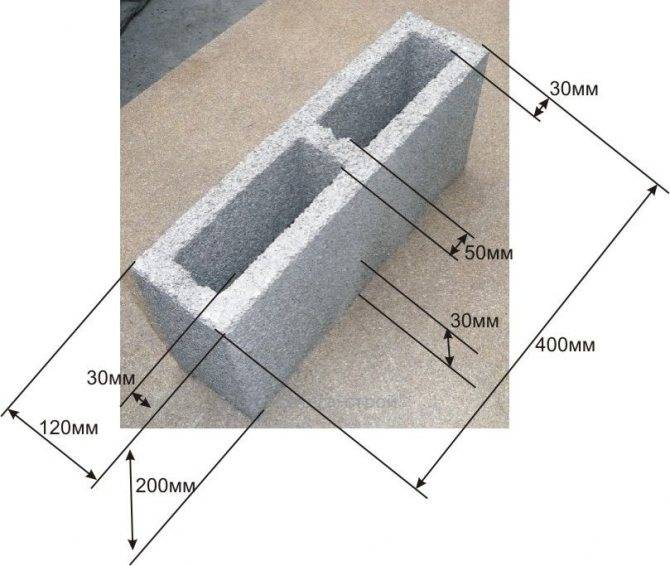

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Разновидности строительных блоков

Кирпич по-прежнему остается основным материалом при строительстве высоток, но для малоэтажного строительства дешевле использовать другие стройматериалы. Если исключить древесину, которая нынче дорогостояща, выбор все равно будет разнообразным. Современные стеновые материалы изготавливают из:

• пенобетона;
• шлакобетона;
• газобетона;
• керамзитобетона.

Таблица сравнения характеристик блоков

В качестве наполнителя шлакоблоков используют самые различные и порой экзотические материалы, являющиеся отходами производств: отсев, стеклянный и кирпичный бой, опилки, древесную щепу.

Рассмотрим для начала, как самостоятельно изготавливаются керамзитоблоки и шлакоблоки, как наиболее бюджетные среди всех вышеперечисленных стройматериалов.

Выбираем, какой применять станок по изготовлению шлакоблоков

Определяясь с устройством, стоит рассмотреть следующие варианты конструкции:

• упрощенное приспособление, обеспечивающее возможность изготавливать блочные изделия в бытовых условиях;
• усовершенствованный агрегат, в конструкции которого предусмотрен механизм трамбования и извлечения готовой продукции.

Выбор оптимального варианта осуществляется в зависимости от потребности и наличия денежных средств.

Упрощенный шлакоблочный станок своими руками – чертежи и рекомендации

При небольшой потребности в материале нет необходимости изготавливать сложный агрегат, укомплектованный вибромотором и специальными механизмами. Упрощенный метод позволяет изготавливать продукцию в специальных формовочных ящиках.

Технология предусматривает выполнение следующих работ:

1. Сборку литформ и промасливание поверхности внутри ящика.
2. Заливку в разборные емкости шлакоблочного раствора.
3. Выдержку на протяжении 5–6 часов до схватывания состава.
4. Разборку ящика и аккуратное извлечение.
5. Сушку изготовленной продукции под навесом или в помещении.

Чтобы соорудить такого рода станок, следует иметь навыки работы со сварочным аппаратом и слесарским инструментом

Применение деревянных или металлических вкладышей, а также стеклотары позволяет изготавливать пустотелые блоки. Упрощенный станок для шлакоблоков своими руками изготовить несложно – это металлическая или деревянная емкость, размер и форма которой соответствуют параметрам продукции.

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

• по способу управления (от ручных до полностью автоматизированных);
• по количеству производимых блоков за один рабочий цикл;
• по типу производимой продукции (пустотелой/монолитной);
• по степени удобства и практичности в эксплуатации.

Устройства, позволяющие производить за один цикл несколько шлакоблоков, отличаются большей производительностью, но требуют использования физического труда и задействования в технологическом процессе нескольких работников.

Самой важной частью станка является форма

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

Как сделать шлакоблоки своими руками – 2 лучших метода + чертежи!

Шлакоблок – один из самых затребованных материалов для возведения стен одноэтажных построек. Он отличается своей дешевизной и возможностью самостоятельного его производства в домашних условиях.

Как сделать шлакоблоки своими руками

Строительство из самодельных блоков

Цены на пластификатор для бетона

пластификатор для бетона

Существует два способа получения таких блоков у себя на участке.

1. При помощи опалубки, то есть формы, изготовленной из пиломатериалов либо стальных листов.
2. На основе работы специального станка.

Цены на цементно-песчаную смесь

цементно-песчаная смесь

Конструкция формы имеет следующий вид: донышко и боковые стенки. Между парой поперечных досок или листов из металла следует на нужном для вас расстоянии закрепить поперечины. Выдерживайте шаг, соответствующий размерам требуемого шлакоблока.

Вариант формы для шлакоблоков

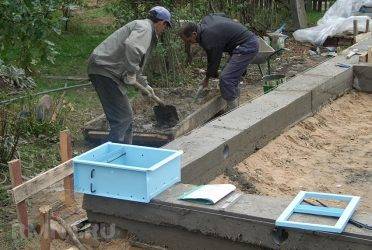

Поскольку достать готовое изделие из формы будет сложно, конструкция ёмкости должна быть разборной. Для эффективности производства делайте опалубку, рассчитанную на получение 4-6 шлакоблоков.

Схема формы

Для изготовления формы в целях создания шлакоблоков вам понадобится:

• листы железа толщиной 3 мм;
• железные планки в 5 мм (несколько штук);
• цилиндры, диаметром 4 см;
• сварочный аппарат;
• болгарка;
• мелок для разметки.

Цены на сварочный аппарат

сварочный аппарат

Шаг 1. Проводим разметку листа согласно размерам блоков: нам понадобится две продольные стороны и две поперечные. Вырезаем болгаркой наши пластины.

Ширина продольной пластины – 210 мм, длина 450 мм, поперечной – 210 на 220 мм.

На стальных листах отметки для резки

Шаг 2. Ко дну формы для шлакоблока должны привариваться крылышки, высотой 3,5 см, чтобы форма не ездила, и ручка – для быстрого освобождения залитого раствора от формы.

Шаг 3. По контуру поперечных и продольных стенок производят насечки, с целью зацепить форму за продольно установленные стенки.

Изготовление формы

Шаг 4. Собираем нашу форму.

Сборка формы

Шаг 5. Для создания пустот в шлакоблоке изготавливаем навесные цилиндры. Их необходимо приварить к пластине толщиной 3-4 мм, которая должна как будто пронизывать цилиндры ближе к верху. На торцевых стенках нашей ёмкости делаем насечки, чтобы их зацепить.

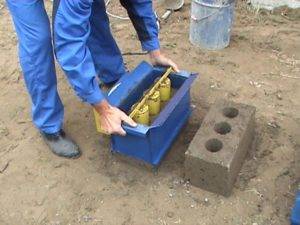

Разъемная форма на несколько блоков

– Самодельная бетономешалка

Перед приготовлением смеси за 5-6 часов до этого увлажняют шлак. Это позволит лучше связать крупинки цемента и фракции наполнителя. Следует заметить, если вы заполняете деревянные или металлические формы без возможности подведения виброутряски, смесь должна быть жидковатой.

Плюсы и минусы применения шлакоблоков

К достоинствам шлакоблока следует отнести:

• возможность изготовления на дачном участке или в частном доме;
• сушка материала может проходить как в автоклаве (промышленное производство), так и на открытом воздухе (при самостоятельном изготовлении);
• здание из шлакоблоков несёт минимальные потери тепла;
• материал недорогой;
• возведение постройки осуществляется быстро, учитывая большие размеры блоков;
• при замешивании раствора вы можете, меняя пропорции, придавать ему те или иные качества;
• вам подвластно произвести шлакоблок любых размеров.

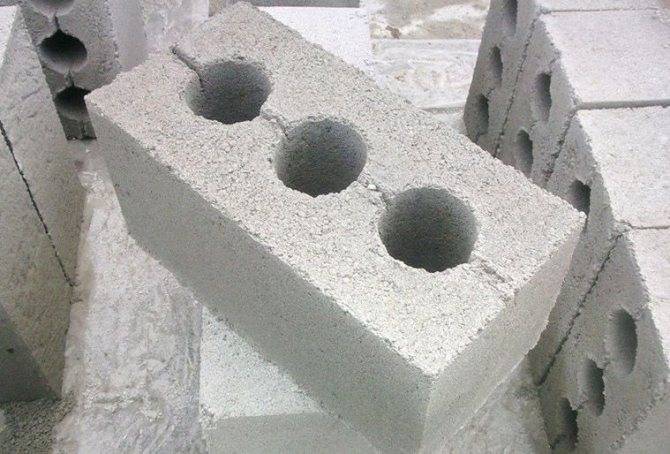

Самодельные шлакоблоки

Изготовленные вручную блоки

Недостатки шлакоблока:

• невысокие показатели морозостойкости, но с применением специальной добавки их можно повысить;
• есть сомнения в плане экологичности, в особенности для изделий, сделанных на основе доменного шлака;
• что касается характеристики поглощения жидкости, материал имеет сильное влагопоглощение требует специальных защитных покрытий;
• хрупкость (для строительства высоток этот материал явно не подходит).

Возведение стен из шлакоблока

Некоторые практические советы для создания шлакоблоков

1. Самой высокой прочностью обладают блоки, выполненные с добавлением цемента. Следующее место занимают блоки из извести.
2. Если мелкие гранулы заменить на часть просеянного песка, то прочность изделий несколько увеличится.
3. Соединение цемента и извести (либо глины) в пропорции 3:1 позволит сэкономить, что абсолютно не отыграется на качестве.
4. Перед тем как будете приступать к заливке раствора, формы следует очистить и протереть. Это исключит прилипание полученных блоков к днищу и стенам. Для такой протирки применяют солярку, отработанное масло или подобного рода средства.
5. Густота раствора – прямой показатель скорости застывания. Чем он гуще, тем быстрее блок сможет застыть. Основные характеристики качества шлакоблоков зависят не только от технологии производства, но и от выбора раствора. Ниже приведены различные типы смесей, использование которых демонстрирует определённые характеристики, предъявляемые к материалу.

Изготовление формы и вибростанка

Перед тем как изготовить шлакоблок, необходимо сделать два основных элемента – спецформу и вибростол. Чем лучше сделана форма, тем более качественным будет стройматериал. Перед изготовлением спецформы и вибростола следует подготовить чертежи этих приспособлений. Установка вибростола для производства шлакоблока осуществляется на твердой и ровной поверхности, которая обеспечивает высокую степень устойчивости. Форм для шлакоблока должно быть достаточное количество (около 10), чтобы работа шла быстро

Важно, чтобы они были примерно одинакового размера

Чтобы сделать достаточное количество шлакоблоков для возведения бани, достаточно будет деревянных форм. Для более крупного производства предстоит освоить технологию изготовления шлакоблочных станков. Чтобы изготовить самодельный станок, понадобятся следующие материалы и оборудование:

• болгарка, сварочник;
• двигатель мощностью 0,5-0,7 кВт;
• лист железа толщиной 3 мм;
• арматура (12 мм).

Время обработки блока будет составлять до 15 секунд. Затем виброплатформу можно убрать, и начать складировать. В среднем на самодельных станках для шлакоблока можно за 1 час изготовить примерно 50 блоков.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

• доски или металлопрофиль для основания;
• плита из металла или деревянный щит;
• мотоциклетные амортизационные пружины;
• двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.
