Стеллаж из досок и труб своими руками – изготовление, инструкция, фото

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

• сварочный аппарат;
• болгарка и круг по металлу;
• дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
• строительный уровень, уголок и рулетка;
• пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Этапы сборки

Для начала определяем размеры нашего будущего стеллажа. Приведем некоторые рекомендации:

• для складских помещений высота этажерки должна быть под потолок, глубина – на длину вытянутой руки (чтобы удобно было достать предмет);
• если подход к стеллажу возможен с обеих сторон, то его глубину можно увеличить;
• для хранения инструмента: высота – 2 м, глубина – 50 см, число полок – 4, расстояние между ними – 45 см;
• для хранения консервов шаг между полками можно уменьшить (до 30 см), а их число – увеличить.

Обычно размеры этажерки такие:

• 180х50 см – с 4-мя полками;
• 200х60 см – с 3-мя полками;
• 180х50 см – с высокой нижней полкой, остальными – с шагом по 35 см.

Разумеется, эти размеры не являются абсолютными, при изготовлении своими руками их можно менять.

Когда этот этап пройден, подготовьте чертеж. В крайнем случае, схему. Но обязательно проставьте размеры, которые нужно выдержать при сборке.

Когда эта документация готова, можно приступать к изготовлению.

1. Разрежьте профиль на равные отрезки. Если это не получается, доведите нужную длину шлифованием торца заготовки.
2. Зачистите заусенцы и снимите фаски.
3. Если трубы будут соединяться фурнитурой, с концов заготовок нужно убрать защитный лак. Для этого опять воспользуйтесь шлифовальной шкуркой. Кроме того, шершавая поверхность склеивается лучше, чем идеально гладкая.
4. Начните сборку с вертикальных стоек. Затем соедините их поперечными балками. Закрепите детали между собой в нужной последовательности. Способ закрепления зависит от материала заготовок и типа соединений.
5. Обязательно пользуйтесь уровнем – изделие должно быть ровным. Чем чаще проверки, тем меньше ошибок.
6. По такой методике соберите весь каркас.
7. Установите полки. Если крепление сквозное, то каркас собирается на высоту нижней полки, которая затем ставится на трубы. После этого дорастите каркас до нужной высоты.
8. Если этажерка получается высокой, анкерами закрепите верхнюю перекладину к стене.
9. Когда стеллаж собран, покрасьте его. Желательно в несколько слоев.

Конструкция готова. По такой системе собираются и пластиковые, и металлические этажерки. Самодельный стеллаж не обязательно должен быть прямоугольным, его можно сделать и угловым. Общая технология сборки при этом не меняется.

И напоследок, важный совет. И фабричную, и самодельную этажерку загружайте грамотно. Тяжелые вещи ставьте на нижние полки, легкие – на верхние. Периодически осматривайте места креплений, ведь именно с них начинается разрушение.

О том, как сделать стеллаж из труб в стиле лофт своими руками, смотрите в следующем видео.

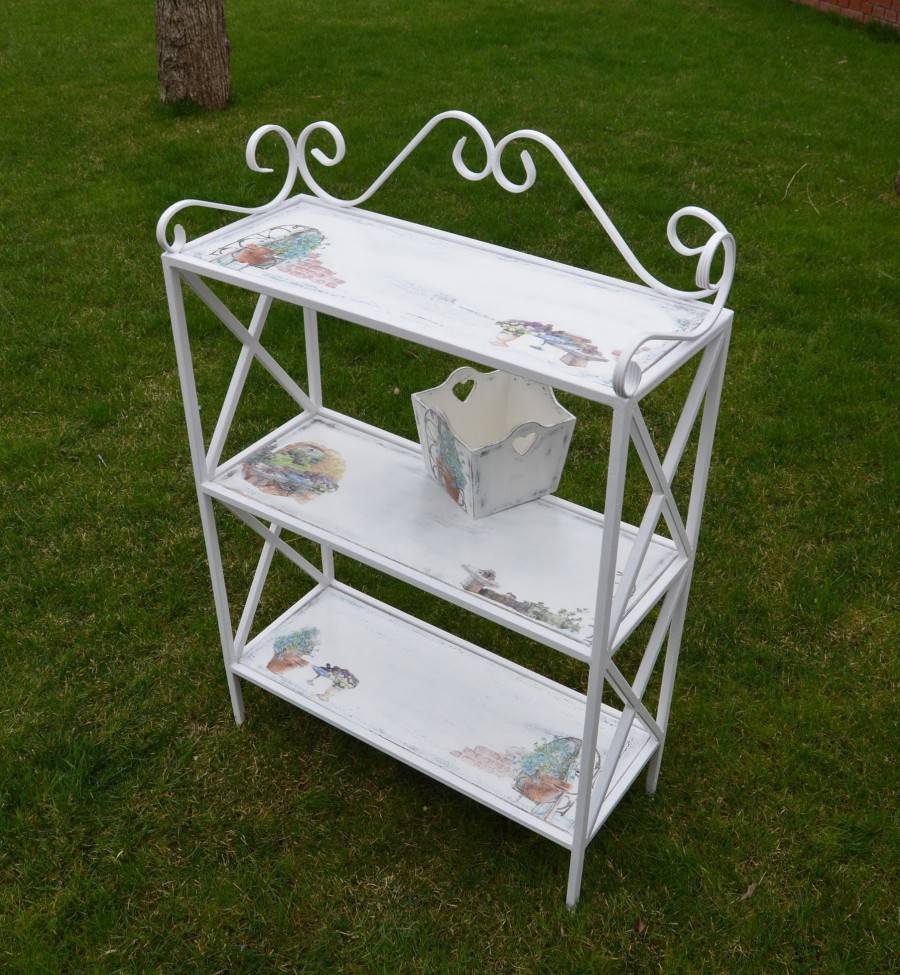

Техника декупаж и состаривание

Лучшим вариантом для декора стеллажа является нанесение декупажа с использованием бумаги или ткани. Декупаж – это аппликация на любой поверхности, которая имитирует роспись на ней.

Популярность этой техники обусловлена тем, что предметы приобретают потрясающий вид с намеком на старину. Подобные состаренные изделия пользуются достаточно большим спросом.

Для придания работе еще более состаренной текстуры, вместе с методикой декупаж, можно применить еще одну красивую идею для декорирования стеллажей – нанесение кракелюр. Это трещины, которые появляются на живописных полотнах и на лакокрасочных покрытиях в процессе старения.

Если вы не знаете как можно изготовить и задекорировать стеллаж своими руками, то возьмите на вооружение наши советы и смело приступайте к работе.

Из чего делают

Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.

Один из вариантов компоновки

Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.

Из дерева

Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.

Как соединять бруски

При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.

Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.

Деревянный стеллаж для гаража

Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:

• досок толщиной не менее 21 мм;
• влагостойкой фанеры толщиной от 10 мм;
• ламинированного ДСП;
• ОСП.

Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.

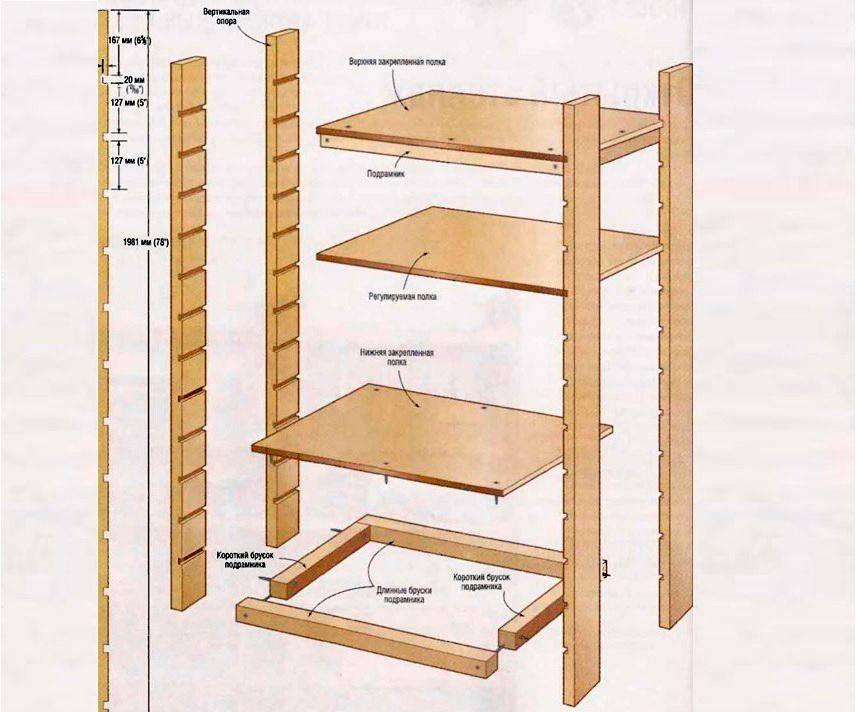

Деревянный стеллаж в гараж — чертеж с размерами

Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.

Металлические

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Кабель-каналы и полки — удобно и не очень дорого

Итак, из чего делают каркас металлического стеллажа в гараж:

• Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
• Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
• Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Присмотритесь внимательно, как расположены уголки

Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.

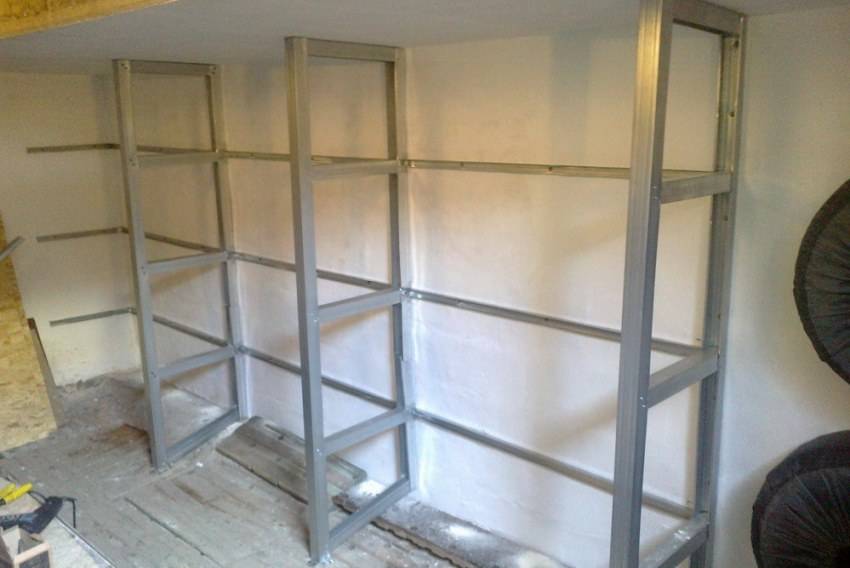

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками  собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

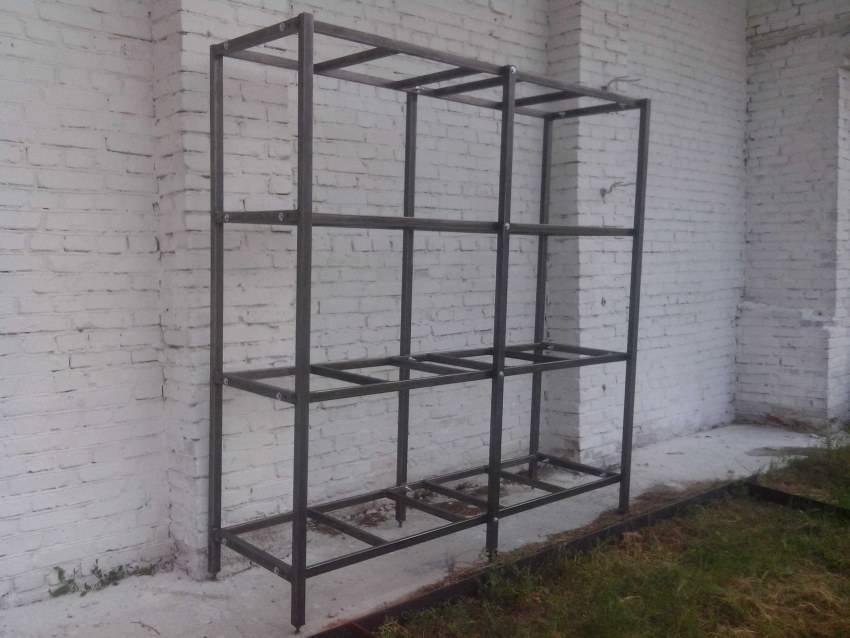

Сварная

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки. Чаще всего полки такого типа используются для хранения габаритных предметов.

Есть один существенный минус — при перепланировке вписать такой стеллаж в новое пространство зачастую не представляется возможным ввиду неразборной конструкции. Так что если вы любите перемены, есть повод задуматься о выборе иного типа.

Болтовая

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются. Однако в местах соединения даже при безупречной сборке может присутствовать небольшой люфт. Он либо присутствует сразу, либо появляется со временем под воздействием хранящейся на полках массы.

Справиться с недостатками такой конструкции можно путем ее фиксации на стенах.

Комбинированная

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей. Чаще всего образована путем так называемого наращения — когда инструментов и предметов хранения становится все больше, а другого места для новой полки нет и не предвидится.

Источники

• https://www.yaprofi.net/polki-svoimi-rukami/
• https://stroychik.ru/garazh/polki-i-stellazhi-dlya-garazha
• https://www.asusfone.ru/svoimi-rukami/samodelnyj-stellazh-dlja-hranenija-v-sadovom-sarae-iz-staroj-mebeli
• https://postroika.biz/24568-stellazh-iz-dereva-svoimi-rukami.html
• https://garazhmechty.ru/polki-v-garazhe-svoimi-rukami.html
• https://1dacha-sad.com/delaem-stellazh-dlya-garazha-svoimi-rukami

Процесс изготовления

После общих рекомендаций к подготовке эскиза предлагаем ознакомится с пошаговой инструкцией по изготовлению оригинальных стеллажей своими руками, которая позволит создать эффектный предмет мебели для украшения помещения.

Изготовление стеллажа включает в себя не сложные операции:

• Первый этап заключается в нарезке бруса для стоек и досок для поперечин, размер одинаковых деталей должен совпадать.
• Далее положите изделие на ровную поверхность и соединяются стойки с поперечными досками, пометив мелом места для крепления.
• Просверлите отверстия необходимого диаметра, и при помощи шуруповерт и саморезов соедините детали.
• При помощи металлических пластин закрепите раму к стене комнаты, а при необходимости к потолку и полу.
• В завершении осуществите монтаж полок, закрепив их саморезами к каркасу.
• После изготовления предмета мебели самое время перейти к декору.

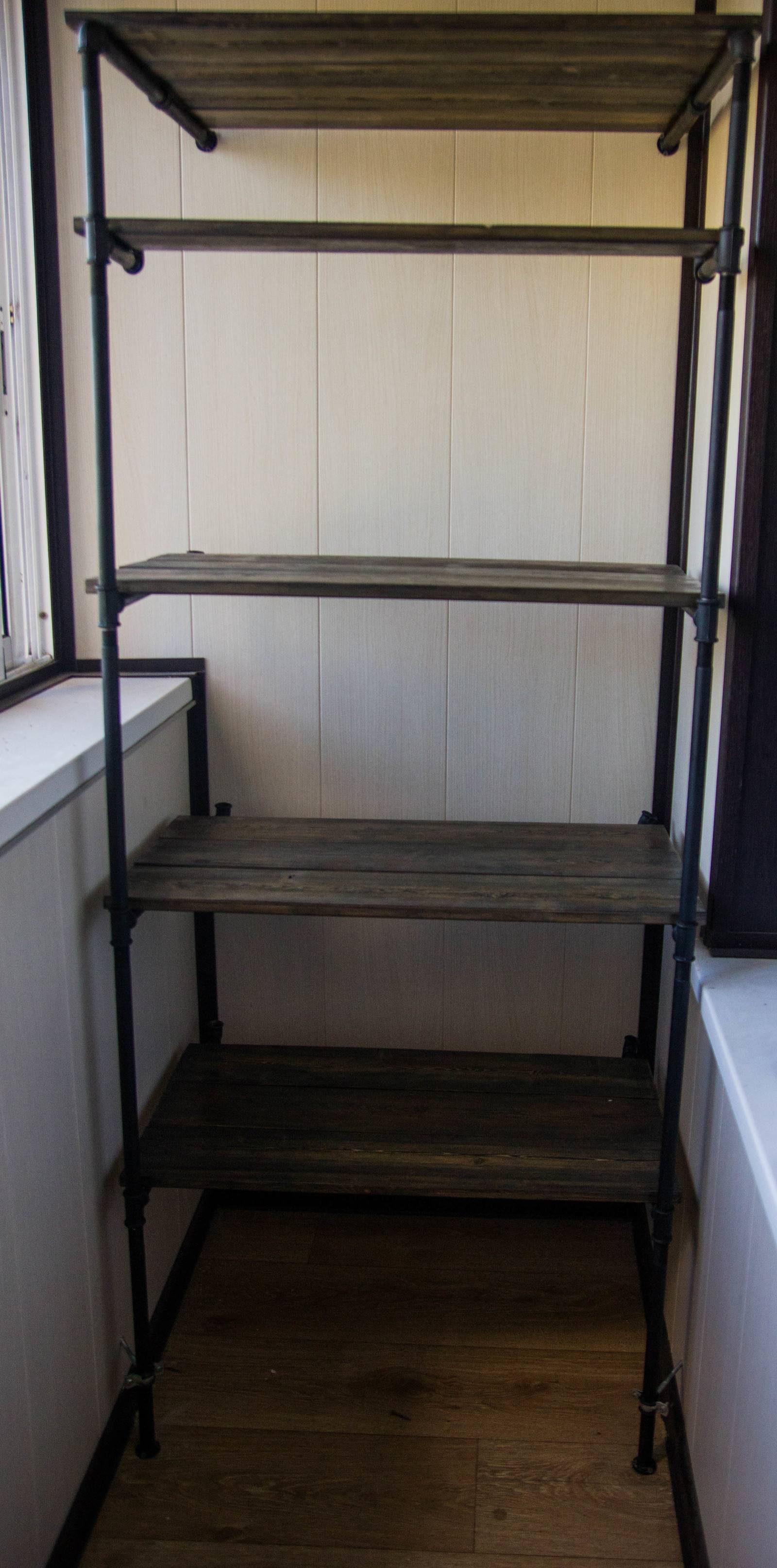

Конструкция стеллажа из труб

Стеллаж что имеет в своей конструкции трубы промышленного производства, будет отличаться своей высокой ценой. Для укрепления стеллажа используют крепежные элементы.

Стеллаж из труб выглядит строго, от него веет прохладой. Чаще такие конструкции устанавливаются в помещениях офисов, банков.

Крепежный элемент из согнутых труб устанавливается на стеллажах свободнонесущих конструкций.  Для этого деталь, которая называется крепежной пяткой, должна быть выточена по эскизу.

Стеллаж из пропиленовых водопроводных труб, сделанный своими руками для погреба самый лучший вариант. Ведь конструкция из стали покроется ржавчиной, из дерева — сгниет.

Оригинальные варианты стеллажных конструкций

Тот, кто полагает, что стеллаж – грубая рама с полками, глубоко ошибается. Действительно, для подвала и гаража можно особо не фантазировать. Прочность, долговечность и функциональность – вот главный лозунг для этих помещений.

Для домашнего интерьера, напротив, хочется сделать нечто особенное и нетривиальное. Поэтому мастера-самодельщики не жалеют времени и сил, чтобы поразить наше воображение. Пара дубовых досок и несколько стеклянных бутылок – вот и все, что нужно для создания оригинальной конструкции.

Фото №1 Стеллаж из бутылок и досок

Несмотря на простоту, прочность такого стеллажа достаточно высокая. На ней можно хранить не только книги, но и использовать для раскладки коллекции вин.

Тот, кто имел дело с высокими полочными конструкциями, знает, что без хорошей лестницы добраться до их верхнего яруса невозможно. А почему бы не использовать полки в качестве ступенек – подумал находчивый человек и создал вот такую оригинальную систему.

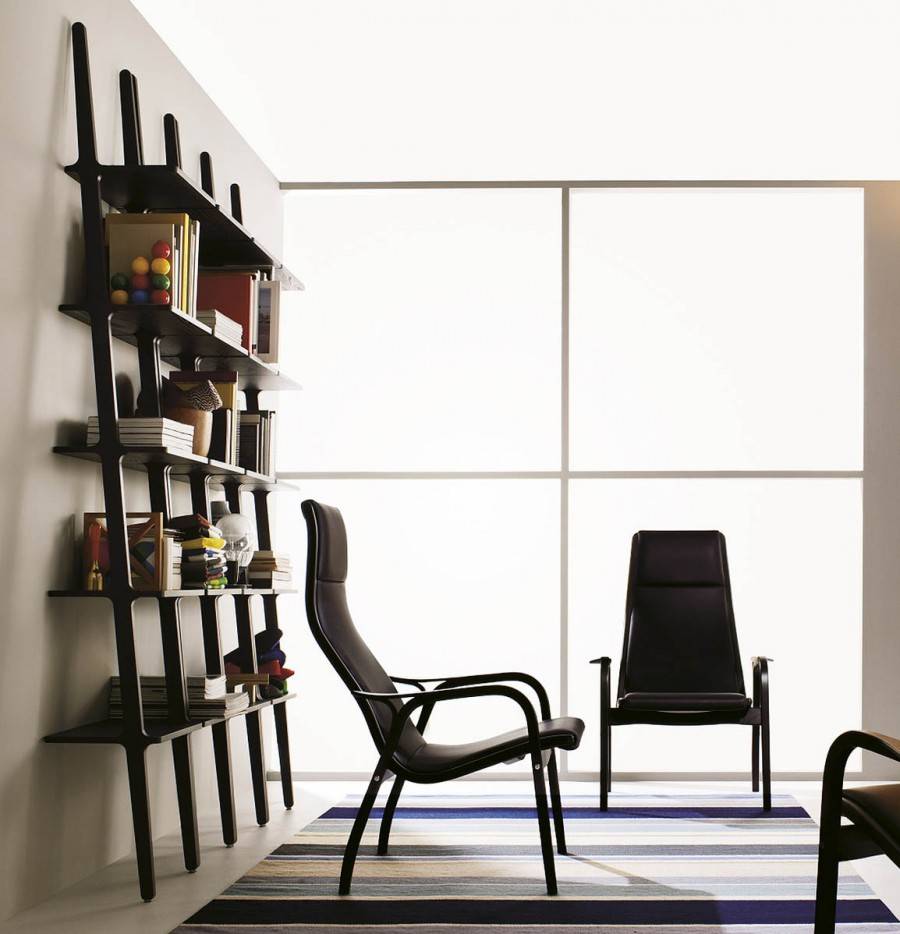

Фото №2 Стеллаж-лестница

Классический каркасный стеллаж опирается на пол, а для установки веревочного нужно только два крюка в стене. Конечно, тяжелые банки с консервацией на нем хранить не получится, зато для книг, фотографий и сувениров он прекрасно подойдет.

Фото №3 Подвесной веревочный стеллаж

Сделать стеллаж своими руками так, чтобы окружающие оценили вашу творческую натуру можно, используя стальные водопроводные трубы и фитинги. Такая конструкция идеально смотрится в интерьере, выдержанном в индустриальном стиле. Кроме этого, она вполне уместна и в обычной квартире.

Обратите внимание на оригинальный способ монтажа полок. Они насаживаются на стойки по принципу детской «пирамидки» ярус за ярусом

Фото №4 Стеллаж из водопроводных труб

Задних опорных стоек у этого стеллажа нет. Высокая жесткость стальной трубы, усиленной тройниками, позволяет отказаться от них. Такую конструкцию можно разместить где угодно: в квартире, на веранде, в мансарде или погребе.

Если в вашем доме есть лестница, ведущая на второй этаж, то свободное пространство под ней можно приспособить под стеллаж. Получится функционально и красиво, как на фото № 5.

Фото №5 Стеллаж под лестницей

Изучив оригинальные варианты самоделок, рассмотрим последовательность проектирования и сборки деревянных и металлических стеллажей.

Необходимые инструменты

Чтобы изготовить стеллаж, применяют:

• строительные карандаши (их заменяют с успехом и обычными, имеющими мягкий грифель);
• рулетку (как минимум с разметкой по 0,5 см, а в идеале — по миллиметрам);
• лобзик с электроприводом;
• кронштейны либо уголки для монтажа полок;
• дрель;
• сверла (их сечение должно быть чуть меньшим, чем сечение саморезов, также должно быть в наборе одно более крупное сверло);
• обычный молоток;
• крестообразную отвертку;
• УШМ с насадками либо кольцами, имеющими разный размер зерна;
• саморезы;
• наждачную бумагу с зерном различной крупности;
• морилки;
• лаки требуемого окраса;
• пропитки с огнезащитным, биозащитным или комбинированным (то и другое сразу) действием.

Впечатляющий креатив

Богатая домашняя библиотека – отличный повод приобрести специальный стеллаж для книг. Пусть его дизайн будет особенным, к примеру, таким, как на фото ниже

А эта стильная форма имитирует горные вершины

“Зеркальный бар дельфина”

Великолепное произведение американского дизайнера Джонатана Адлера восхищает своим роскошным проектом. Зеркальная поверхность снаружи, бирюзовая лакировка внутри, четыре регулируемые стеклянные полки вместе создают эффектную конструкцию

Дизайн за гранью воображения – когда столы превращаются в полки

Ромбовидный переплёт

Современная библиотека должна соответствовать строгим принципам – не только хранить литературный запас, но и быть достойным украшением гостиной. Освежить интерьер могут модули разные по величине и ориентации

Конструкции в виде сот

Треугольные пазлы

Полка-вешалка

Необычные полки для хранения книг

Забавный зиг-заг

Ваши самые лучшие декоративные аксессуары будут в центре внимания на этих лестничных ступеньках в виде полки

Минимум отделки деревянных поверхностей позволяет создать атмосферу намеренной природности дизайна

Органический модернизм этой кухни выглядит очень по-американски. Здесь много дерева и природных элементов – то, что нужно для любителей всего натурального

На оригинальных полках из поддонов с двумя выдвижными ящичками красиво будут смотреться ваши любимые предметы декора

Красота совсем не требует идеальных линий и пропорций. Большего шарма комнате придадут полки из досок естественной формы. Для эстетики и удобства использования достаточно будет слегка отполировать их

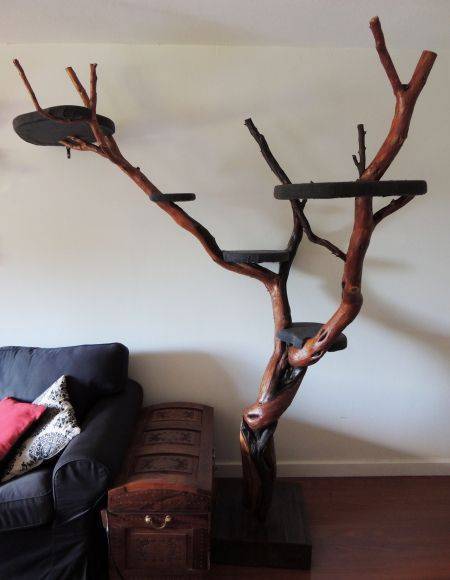

Полки на декоративном дереве. Пусть ваши любимые вещи хранятся в необычных местах!

Очень экзотично выглядят полки из дисковидных срубов с корой

Проблема пустующих углов теперь неактуальна, когда есть потрясающий эко-декор в виде открытого стеллажа. Здесь прекрасно будет выглядеть домашняя коллекция из книг или других аксессуаров

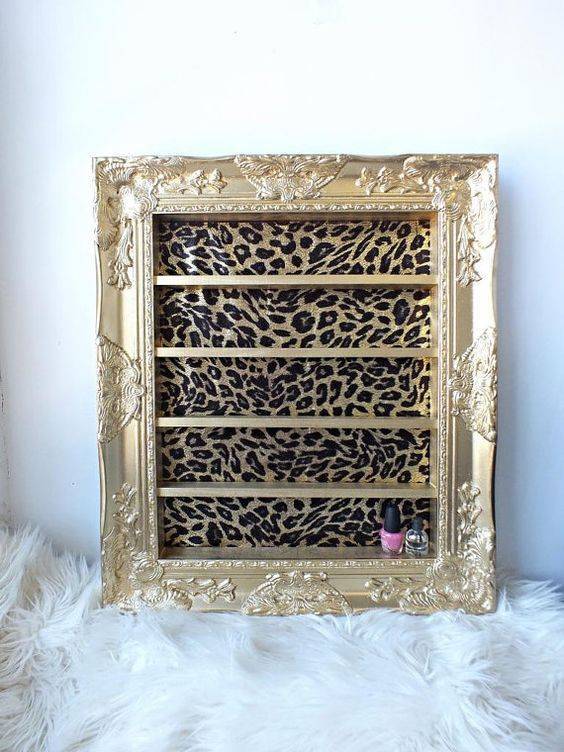

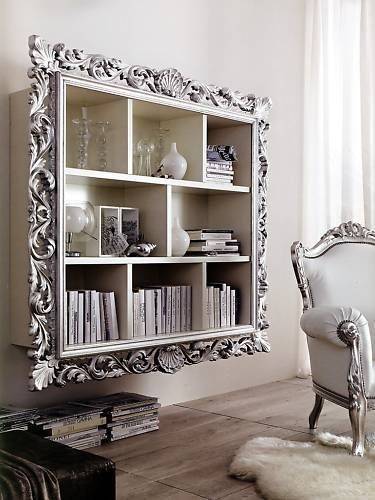

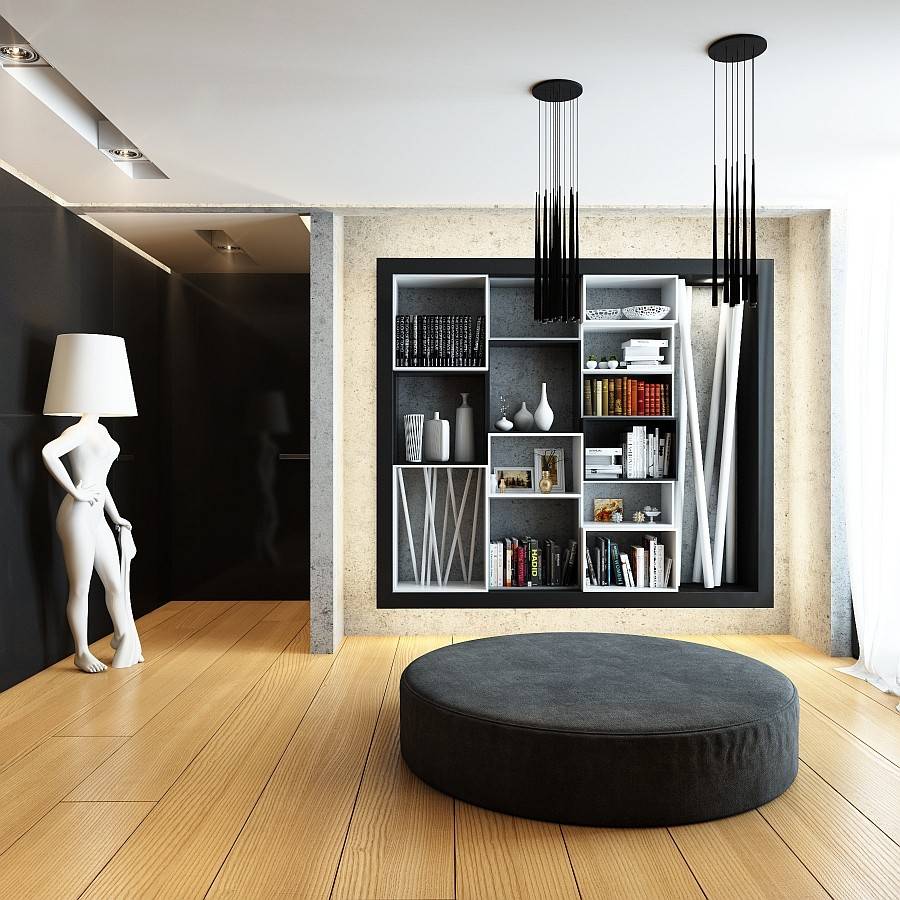

Внутри роскошной рамки

Тему тропического, винтажного, средиземноморского или деревенского стилей раскрывает следующая коллекция фотографий

Стеклянные полки в современном дизайне – ещё один способ выразить безупречный вкус и красоту оформления комнат

Тщательно планируя расстановку мебели, подбирая оптимальные цвета и сочетания, мы реже задумываемся об оформлении полок и стеллажей. А зря! Ведь именно эта вещь может быть не только полезной, но и впечатляющей.

Убеждены, что наша подборка фотографий кардинально поменяет ваше представление о дизайне столь функционального предмета в интерьере.

Подготовка к работе

Для изготовления конструкции потребуются недорогие материалы: металлический профиль, угловые стойки, системы крепежа и материал для изготовления полок (лист металла или обычные деревянные доски, сгодится и ДСП):

• Труба из металлопрофиля. Обычно успешно используются трубы следующих размеров: 30×40 мм, 20×40 мм. Но это не принципиально — допустимо использовать профили любых других размеров. Для придания конструкции особой прочности используются перемычки. Для создания боковых стоек можно взять уголок.
• Материал для будущих полок: это, в зависимости от замысла, металлический лист, доски из дерева или лист ДСП.
• Система крепежа, чтобы полки прочно встали на основу — для этой цели нужно приобрести саморезы.

Для работы потребуются следующие инструменты:

• аппарат для сварки (не следует забывать о маске);
• пила-болгарка;
• дрель со сверлами — нужно тщательно подобрать их нужный диаметр (для сверления крепежных отверстий, чтобы зафиксировать полки);
• обычная пила для дерева (если планируются полки деревянные или из ДСП);
• мерные инструменты — достаточно рулетки, уголка и строительного уровня.

Для того, чтоб рассчитать, сколько материалов необходимо, и понять, как будет выглядеть конструкция в сборке, стоит предварительно сделать чертеж будущего изделия и указать на ней все нужные размеры.

Назначение

В домашнем хозяйстве стеллажи используются повсеместно. На ровных и прочных полках в кладовой удобно хранить заготовленные на зиму соленья; одежду и обувь, которой редко пользуются или жалко выбросить; технику; комплекты дополнительных постельных принадлежностей для гостей; хозяйственные средства. Стеллаж на балконе – отличное место для размещения комнатных растений. При помощи стеллажной конструкции полезную площадь теплицы можно увеличить в несколько раз, задействовав высоту сооружения. Стеллаж незаменим в гараже и мастерской для складирования запасных шин, инструментов, строительных и иных материалов. Все вещи находятся на виду, что сокращает время их поиска. При помощи стеллажей рационализируется пространство гардеробной комнаты. В маленьком пространстве уместится больше одежды, и она всегда будет аккуратно сложена и находиться на своем месте.

Стеллажи для дачи

После ремонта в доме могут остаться не только полипропиленовые трубы, но и металлический профиль, из которого можно попытаться сделать стеллаж для дачи без использования сварки.

Для работы нам потребуется всего лишь рулетка, карандаш, отвёртка и ножовка по металлу.

В первую очередь необходимо спроектировать будущий стеллаж. Начертите на бумаге схему, соблюдая все размеры. Далее можно докупить профиль к уже имеющемуся, а также найти несколько листов фанеры толщиной в 15 мм. Вы также можете сделать стеллаж из труб ПВХ своими руками, использую схему для профиля.

Разберём процесс изготовления на конкретном примере:

1. Возьмите профиль и нарежьте его на части: 4 вертикальные стойки, 8 передних и 8 задних перекладин;
2. Соберите 4 рамы, которые в будущем должны стать полками;
3. Используя саморезы, закрепите полученные рамы на вертикальных стойках;
4. По желанию вы можете прикрутить стеллаж к стене и покрасить его, после чего, уложить фанеру на рамы, сделав полки.

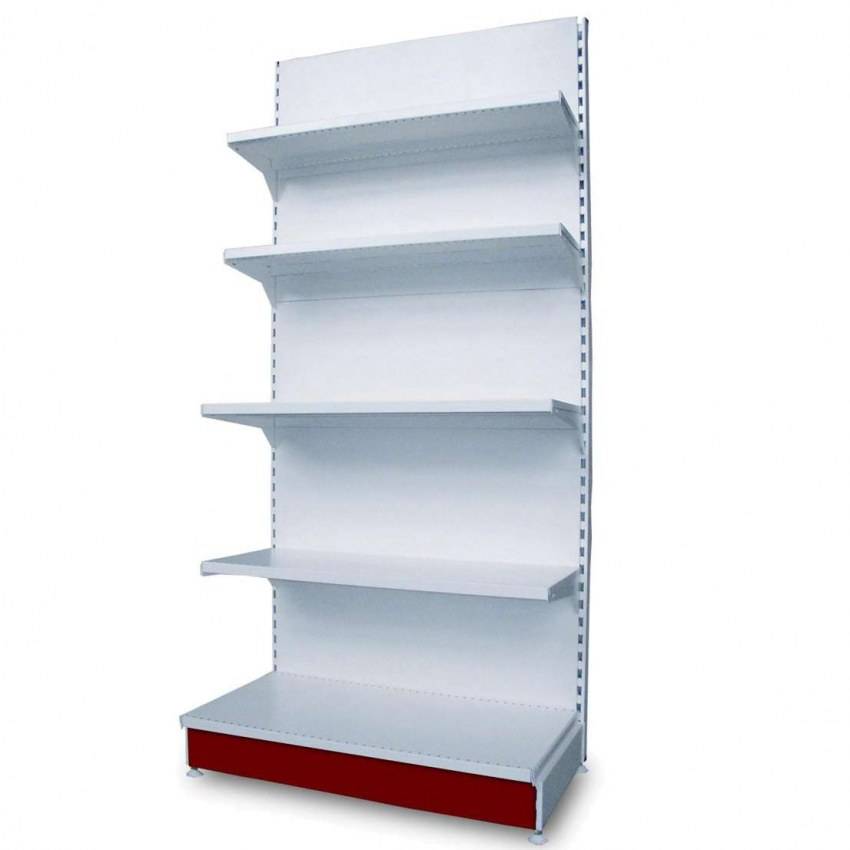

Модульные

Модульные стеллажи широко используются на складах, в магазинах, архивах и промышленности. Они состоят из перфорированного профиля и готовых полок. Металлический профиль для стеллажей поставляется уже нарезанным на куски необходимой длины. Его покрывают краской, защитными составами или оцинкуют во избежание коррозии при эксплуатации и продления срока службы. Полки могут изготавливаться из металла, пластика, ДСП или МДФ. Длина полок, как правило, не превышает одного метра. Такой размер удобен для использования и сохраняет высокую прочность. Высоту полок можно регулировать.

Модульный стеллаж можно установить в помещении любой площади и конфигурации. Высота конструкции ограничивается только высотой потолков. Она позволяет «наращивать», при необходимости, высоту стеллажа и увеличивать количество полок. Стеллаж прост в сборке, а вся необходимая фурнитура и инструкция поставляются в комплекте. Процесс сборки редко занимает более получаса. Недостатком модели является ее высокая стоимость.
