Как сделать электрический теплый пол в деревянном доме

3 Электросистемы – особенности монтажа

В случае электрических систем при монтаже теплого пола нужно соблюдать ряд требований:

• Организовать качественную гидроизоляцию полового основания.
• Основным элементом является нагревательный кабель, его выкладывают равномерно по всей поверхности.
• Систему необходимо оборудовать термостатом с возможностью регулирования температуры до 40 градусов.
• Максимальный показатель толщины деревянного настила должен достигать 25 см.
• Специалисты не рекомендуют использовать ковролин в качестве финишной отделки.

Есть несколько видов теплых полов с электричеством:

• Греющий мат – представляет собой сетку кабеля, которую удобно монтировать, так как ее следует просто расстелить.

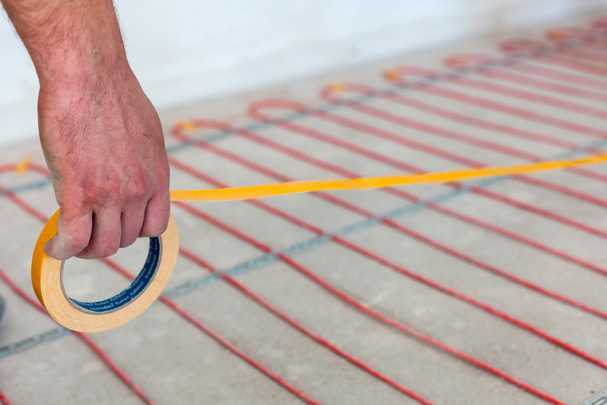

• Нагревательный кабель – состоит из специальных проводов, реализуется в мотках.
• Инфракрасные полы из пленки имеют минимальную толщину, но при этом обладают высокой мощностью.
• Стержни из карбона (графитовые пластины) устанавливаются и работают по принципу пленочного покрытия.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания

Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

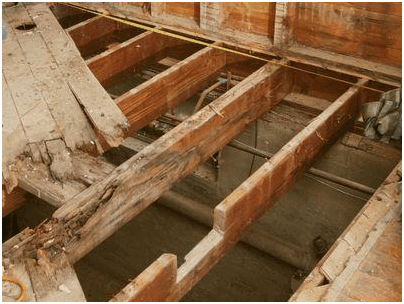

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;

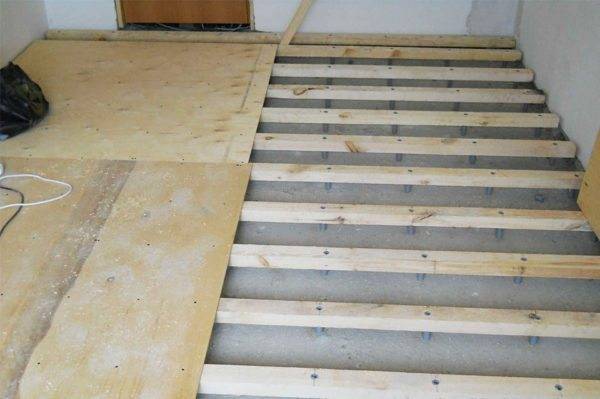

• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Особенности монтажа теплого пола в деревянном доме

В деревянном доме следует правильно проводить монтаж теплого пола. Ведь древесина имеет свои особенности, которые обязательно следует учитывать. Помните, температура теплого пола в деревянном доме не должна превышать 30 градусов. В противном случае древесины будет высыхать, что приведет к преждевременному выходу их строя материала.

При оборудовании электрического теплого пола, рекомендуется использовать бронированный кабель с наружной металлической оплеткой. Следует также учитывать, что кабель могут повредить грызуны. А такая оплетка защищает кабель от различных внешних воздействий.

Источник hr.decoratex.biz

Только на этапе строительства монтаж теплого пола не выльется в дополнительные затраты

Подключать систему электрического теплого пола нужно к электросети с необходимыми параметрами. Предварительно на них устанавливают приборы, защищающие электропроводку от короткого замыкания.

Решив установить теплый водяной пол в деревянном доме с деревянными перекрытиями, необходимо хорошо выровнять поверхность. Укладывают обогревательные трубы в специальный короб, который в дальнейшем накрывают досками. Короб изготавливают из дерева, гиспокартона или другого материала, который будет хорошо впитывать влагу. После укладывают ламинат.

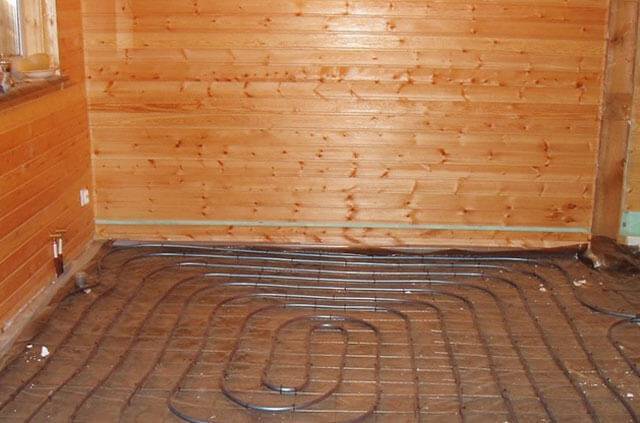

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

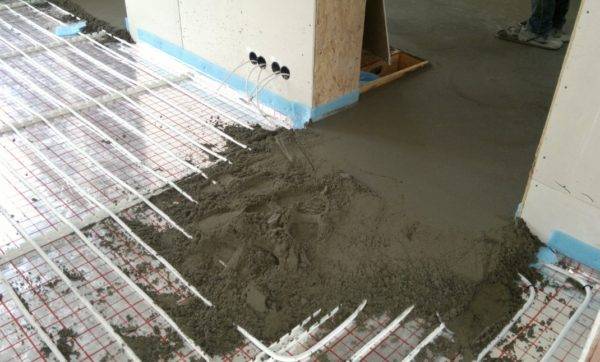

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.

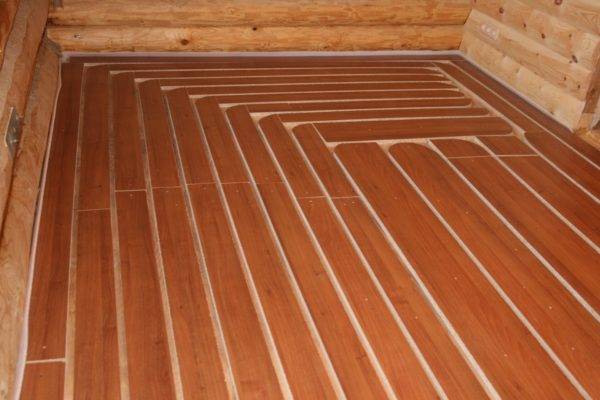

	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

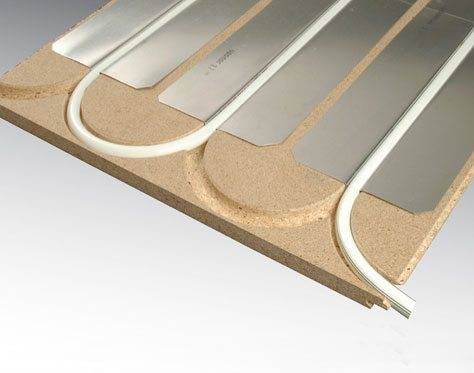

Сборное основание из ламинированной ДСП, готовое к укладке труб

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Какие технологии монтажа применяются

Вариантов укладки теплого пола всего два: с использованием стяжки и без нее. Все будет зависеть от показателей прочности основания помещения или здания в целом. При этом следует учитывать и некоторые другие дополнительные факторы, такие как возраст постройки и частота использования помещения.

Отсутствие стяжки

Если планируется монтировать в деревянном доме теплые полы, то использование стяжки не рекомендуется в связи с ее огромным весом. Применяемая технология несколько отличается от привычной. Для начала проводятся необходимые предварительные работы, направленные на очистку и подготовку рабочей поверхности. Производится установка лаг, под которые необходимо уложить теплоизоляционный материал (не менее 4,5 см), у которого одна из сторон будет фольгированной. Поверх кладется монтажная сетка, которая поможет закрепить используемый кабель.

Монтаж производится петлями, разметка которых осуществляется на лагах, в которых проделываются пропилы для петелек. Сам кабель монтируется в подготовленные пропилы и закрепляется при помощи хомутов. На некотором расстоянии от пола (удобное для человека), устанавливается регулятор температуры, а датчик размещается между лагами. После окончания проверки работоспособности каждого из элементов системы, можно приступать к укладке финишного покрытия. От устройства до покрытия должна быть прослойка не менее 5 см.

Использование стяжки

Деревянное перекрытие следует сделать гладким и ровным (монолитным). Гулять дерево не должно, поэтому любое расшатывание следует исключить. При необходимости конструкция полностью разбирается и собирается заново. После укладывается гидроизоляционный материал (полиэтилен плотностью в 200 микрон). На него следует уложить теплоизоляцию («тизол» прекрасно подойдет). Фольгированная сторона должна быть обращена вверх. Кабель устанавливается поверх теплоизоляционного материала. Крепления производятся с заранее рассчитанным шагом при помощи петель. Кабель после установки заливается раствором на основе цемента. Но перед этим рекомендуется установить терморегулятор и температурный датчик. Его размещают между петлями.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

• По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
• Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
• Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
• Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

• По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
• Между ними прокладывается трубная конструкция.
• Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Понятие теплого пола

Теплый настил представляет собой систему, состоящую из проводников-нагревателей, термостатического программируемого реле и термопары, которая регулирует работу термостата. Они бывают трех видов:

• обогревающий кабель;
• обогревающие маты;
• инфракрасный теплый пол.

Обогревающий кабель — система, монтируемая из цельного кабеля, который продается в бухте (обычно 100–200 метров), мощностью от 3 до 20 Вт на погонный метр. Маломощные — применяются в системах, которые работают совместно с другой системой обогрева, например, с радиаторной и служат лишь для создания комфортных условий. Более мощные кабеля применяются для самостоятельного обогрева и великолепно справляются с поддержанием любой температуры.

Обогревающие маты — все тот же самый обогревающий провод, что и в первом случае. Существует лишь единственное отличие: он уже уложен на специальную стекловолоконную сетку с определенным шагом. Монтаж такой системы под силу даже ребенку: его просто необходимо размотать, как коврик на полу, и можно приступать к укладке чистового покрытия, например, плитки.

Инфракрасные обогреватели пола — современный, экономичный и, во всех отношениях, лучший метод обогрева. Такое покрытие представляет собой тонкую пленку, толщиной буквально в полмиллиметра. Разматываемый на поверхность и коммутированный между собой, инфракрасный пол сразу готов к укладке финишного покрытия. Бывает, как пленочный, так и трубчатый. Единственный существенный недостаток такого покрытия в том, что у него слишком высокая цена, и за те же деньги можно уложить кабельный пол с ничуть не худшими характеристиками.

Разновидности систем

Сегодня в продаже представлен большой выбор нагревательных систем для обустройства теплого пола. Они могут значительно отличаться принципом своей работы. Следует ответственно подходить к выбору теплого электрического пола, способа монтажа. В деревянном доме без стяжки можно монтировать провод и пленку. Это два основных типа систем, которые сегодня применяются в ходе обустройства отопления.

Кабель, представленный в продаже, может быть резистивным и саморегулирующимся. Первый вариант стоит гораздо дешевле. Он имеет одинаковую температуру по всей длине. Саморегулирующийся провод является более сложным устройством. Его стоимость довольно высока. Его применяют для обогрева пола крайне редко. Чаще саморегулирующийся провод приобретают для обогрева труб, водостоков.

Пленка отличается доступной стоимостью. При этом ее монтаж не вызывает сложностей у покупателей. Эту систему можно смонтировать быстро и просто. При этом качество обогрева будет высоким. Для монтажа без стяжки в деревянном доме эта система подходит больше.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.

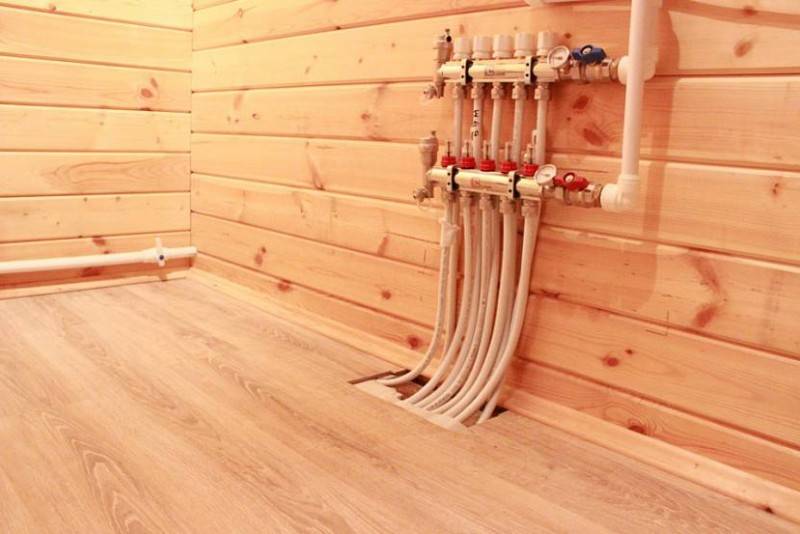

5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.
