Тиски своими руками: изготовление разных вариантов

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Простейшая конструкция представлена сочетанием следующих элементов:

Подвижная губка, при изготовлении которой используется деревянный брус

Особое внимание следует уделить выбору бруса, так как он не должен иметь трещины и другие дефекты. Даже несущественные дефекты могут привести к тому, что при нагрузке материал треснет.
Корпус собирается из массивного деревянного бруса

Этот элемент неподвижный, выступает в качестве второй зажимной губки. Рекомендуется выбирать древесину дорогих пород, которая не имеет большого количества сучков.
Направляющие изготавливаются из металла, так как на них будет оказываться серьезная нагрузка. Лучше всего выбирать нержавеющую сталь. Кроме этого, во время эксплуатации направляющие следует периодически смазывать.
Перемещение подвижной губки обеспечивается металлическим винтом. Применяемый винт должен иметь довольно крупную резьбу, так как в противном случае он не выдержит сильную нагрузку.
Вороток, через который ходовому винту передается вращение. С применение рычага большей длины существенно увеличивается оказываемая нагрузка.

К особенностям изготовления можно отнести следующие моменты:

  1. Изготавливаемый корпус крепится на столе или верстаке при помощи длинных шурупов и болтов. Применяемые крепежные материалы должны иметь большой диаметр и изготавливаться из прочной стали.
  2. В подвижной губке и корпусе создается три отверстия, которые требуются для размещения направляющих. Для того чтобы обеспечить совпадение осей проводится сверление всех отверстий одновременно в обоих брусках. В противном случае может возникнуть ситуация, когда отверстия расположены друг относительно друга неточно.
  3. После установки направляющих на них надеваются подвижные зажимные губки. Центральное отверстие требуется для винта, который будет служить в качестве ограничителя. На обратную сторону винта надевается гайка и после этого приваривается.
  4. Вороток закрепляется на переднем конце ходового винта. Для этого создается отверстие соответствующего диаметра. Крепление можно провести путем приваривания воротка.

Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

  • винтовые;
  • клинообразные;
  • с установленной диафрагмой;
  • эксцентричные;
  • с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

  • столярные;
  • слесарные;
  • станочные;
  • ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

Особенности тисков

Практически любой мастер, который проводит много времени в собственной мастерской или гараже, знает, что обойтись без рассматриваемого приспособления практически невозможно. При механической обработке к заготовке прикладывается большое усилие. Создать слесарные приспособления своими руками решают для достижения следующих целей:

  1. Повышения точности обработки. Из-за вибрации и смещения заготовки может существенно снизиться точность проводимой операции. На различных станках крепление проводится при применении специальной конструкции. Однако некоторые самодельные или бытовые станки не имеют устройства, предназначенного для фиксации заготовки. Слесарные тиски имеют широкую область применения, могут использоваться при выполнении сверлильной или иной операции.
  2. Существенного повышения качества выполняемой операции, связанной со сверлением, фрезерованием или обработкой граней. При механической обработке часть вибрации передается узлу, который применяется для крепления заготовки. За счет этого можно повышать скорость резания или увеличивать подачу. При сверлении можно создавать сквозное отверстие без опаски, что сверло войдет в плиту станка.
  3. Обезопасить мастера, так как во время работы не нужно руками фиксировать заготовку. Если удерживать деталь руками во время работы, велика вероятность, что приложенное усилие приведет к ее смещению. В некоторых случаях могут пострадать руки. Работа при использовании специального фиксирующего устройства более безопасна. К примеру, при сверлении и фрезеровании можно установить деталь и закрыть зону резания специальным экраном.
  4. Повысить комфорт во время обработки заготовки. При ручной механической обработке применение тисков позволяет освободить руки.

Прочные тиски своими руками в домашних условиях можно изготовить из профильной трубы. Полученная конструкция будет обладать компактными размерами, может жестко крепиться на основании. Применяются подобные тиски для работы с различными заготовками, так как устройство может оказывать различное давление на губки.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Видео: струбцины из дерева своими руками

Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.

Тиски слесарные своими руками

Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.

Материалы и инструменты

Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла. Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно. Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.

Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.

Чертежи

После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.


Вариант чертежа слесарных тисков ФОТО: usamodelkina.ru

Инструкция по изготовлению

Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.

Виды слесарных тисков

Как вид слесарные фиксирующие тиски тоже подразделяются на несколько групп. Рассмотрим основные из них:

  1. Ручные . Самый миниатюрный подвид тисков, задача которых – фиксировать небольшие заготовки в процессе работы с ними. Их не закрепляют на поверхностях, а зажимают одной рукой, в то время, как другая рука занята обработкой детали.

Стуловые . Полная противоположность ручным: массивные, тяжелые тиски, обеспечивающие возможность клепать, сгибать и рубить металл в кузнице. Изготавливаются из высокопрочной углеродистой стали, крепятся на устойчивом деревянном основании – «стуле», который и определил их название.

Параллельные . Самый популярный для бытового использования инструмент. Тиски слесарные параллельные называются так из-за строго параллельного перемещения движущейся губки относительно неподвижной. Динамику ей обеспечивает винт, который вкручивается вдоль направляющих и регулирует силу сжатия заготовки. Такие тиски бывают поворотными и неповоротными.

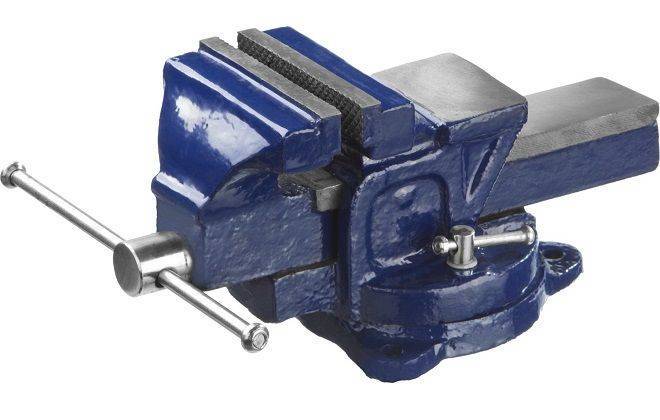

Поворотные слесарные тиски

Заготовочный материал требует обработки со всех сторон, чтобы получить доступ к которым нужно обходить зафиксированную деталь, изгибаться и выворачиваться, жертвуя своим удобством. Если зажать заготовку в слесарные настольные тиски, то придется сделать несколько десятков кругов вокруг стола в процессе работы. Возможность поворачивать фиксирующее устройство решает эту проблему. Поворотные слесарные тиски – это стандартный инструмент, который оснащен поворотным механизмом, значительно облегчающим работу.

Неповоротные слесарные тиски

При бытовом использовании тисков, поворотный механизм редко задействован, и надобность в нем отпадает. Неповоротный инструмент для фиксации заготовок с цельным корпусом и статической установкой – зачастую оптимальный вариант для домашней мастерской. Дополнительные поворачивающие детали увеличивают стоимость, а также риск поломки, поэтому стоит оценить свои реальные потребности, прежде, чем делать выбор.

Винтовой прижим

Самое неприятное при пользовании струбциной – если поджимная шайба (пятка) заедает на шарнире и начинает прокручивать деталь. Струбцину тогда приходится снимать, переустанавливать, а мелкая деталюшка может и поломаться.

Во избежание подобной ситуации пятки струбцин фабричного производства сажаются на шаровой упор, слева на рис.:

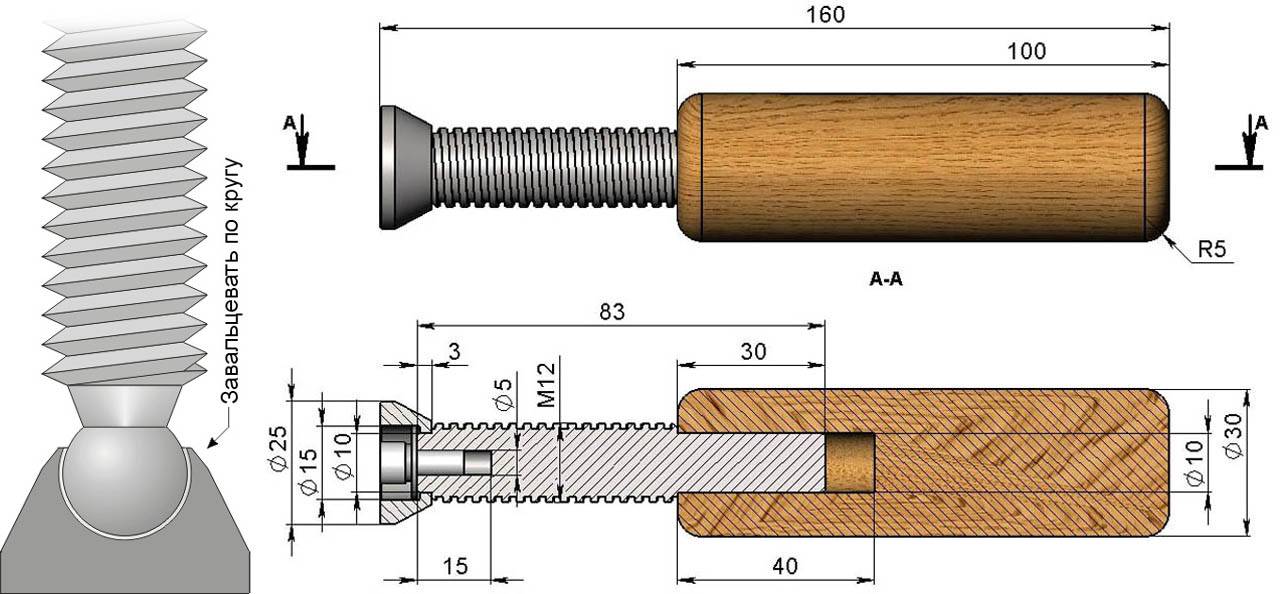

Конструкции винтовых прижимов струбцин

Сделать его самостоятельно нереально: кроме прецизионной токарки, нужен еще металл, сочетающий в себе высокую прочность и вязкость. Поэтому прижимные узлы самодельных струбцин выполняются чаще всего чашечными под винт с шайбой (чертежи справа там же). Подобная струбцина требует регулярного ухода: пятку прополаскивают в керосине 2-3 раза, пока не перестанет выделяться муть истертого металла. Затем на стык пятки с винтом подпускают 2-3 капли веретенки, часового масла и т.п. жидкой смазки.

О резьбе

Резьбовые пары заводских струбцин, как известно, со специальной резьбой – прямоугольной или трапецеидальной увеличенного шага. Мастеру-любителю, скорее всего, придется использовать кусок резьбового прутка и обычную гайку с метрической катаной резьбой. Чтобы прижим не заедал, нужно, во-первых, гайку пройти вторым метчиком соотв. типоразмера. Если резьба крупнее М12, то последовательно вторым и третьим метчиками. Пруток аналогично проходится плашкой 2-3 раза, пока плашка (лерка) от удара пальцем по водилу воротка не начнет свободно «бегать» по резьбе. Во-вторых, резьбовую пару нужно также регулярно протирать ветошью с керосином и смазывать любой консистентной смазкой для машин и механизмов.

В заключение даем видео обзор различных конструкций поджимных шайб для самодельных струбцин:

Видео: поджимные шайбы для струбцин

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

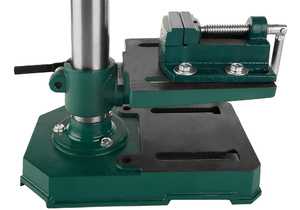

Технология изготовления самодельных тисков для сверлильного станка

Не все модели станочного оборудования выпускаются совместно с тисками. Если их приобретать отдельно, то они довольно дорого стоят. Станочные тиски несложно изготовить самостоятельно. Для этого можно применить сподручные материалы.

Технологические операции по сверлению отверстий на специально предназначенном оборудовании выполняются с использованием тисков. С помощью последних заготовка надежно закрепляется, что позволяет с максимальной точностью настроить рабочее сверло. Металл для изготовления оснастки применяется прочный, в противном случае приспособление быстро износится.

Подготовка материалов

Чтобы изготовить станочные тиски следует подготовить материалы:

Основание;

Схема тисков

  • Основание.
  • Металлическая пластина 35 мм шириной, 8 мм толщиной.
  • Профильная труба размером 20*40 мм, длиной 5 см
  • Два уголка 50 *50 мм, 10 см и 8 см.
  • Планки для губок
  • Шпилька с гайкой и головкой болта с отверстием на одном конце. На конце шпильки тоже выполняется отверстие.
  • На свободный конец шпильки следует подготовить гайку контровочную, сверху которой надевается шайба.

Для того чтобы оснастка была устойчива на платформе сверлильного станка необходимо изготовить основание. В качестве этого элемента предлагается использовать профтрубу 20*20 мм. Длину заготовок можно выполнить различную, учитывая размер рабочего основания сверлильного станка.

Для губок предлагается применить планки, выполненные из старых напильников. Предварительно следует прокалить для обеспечения прочности и просверлить в каждой из них по два отверстия для крепления болтов.

Каждую деталь по отдельности следует ошкурить или почистить металлической щеткой от заусениц и иных дефектов металла.

Отдельные детали подготовлены. Можно приступать к изготовлению приспособления.

Процесс изготовления

Самодельные тиски для сверлильного станка следует поэтапно собрать.

Технология выполнения работ:

  • Профиль 20*40 мм устанавливается между заготовкой из профтрубы примерно на расстоянии от одного края 1/3 часть.
  • Части рекомендуется закрепить на болтовые соединения, чтобы их можно было периодически разбирать и смазывать техническим маслом.
  • Металлическую пластину плашмя расположить со стороны 2/3 части от установленного профиля, захватывая обе профтрубы.
  • Эта деталь будет привариваться с помощью сварки.
  • С противоположной  стороны основания следует приварить уголок длиной 8 см по центру.
  • С внутренней стороны к нему будет закреплена губка на болты.
  • Уголок длиной 10 см будет расположен напротив уголка меньшего размера. И соответственно к нему тоже закрепиться на болты вторая губка.
  • Губки должны быть расположены четко против друг друга.
  • Подготовленную шпильку положить концом, на котором находится гайка на металлическую пластину. Для обеспечения жесткости соединения следует выполнить сварку.
  • Эту же шпильку с шайбой на конце следует приварить к уголку, который будет обеспечивать непосредственный обрабатываемого изделия.
  • На свободном конце шпильки в отверстие шайбы устанавливается болт или шуруп для облегчения вращательных движений.

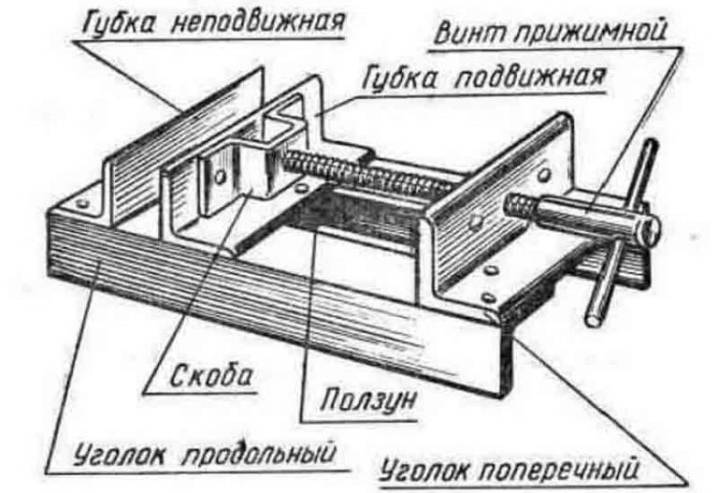

Чертеж малогабаритных самодельных тисков

По окончании работ необходимо произвести зачистку оборудования металлической щеткой, обезжиривание растворителем, грунтование и окрашивание металлической поверхности. Так будет обеспечиваться защита от внешних воздействий и перепадов температур.

Оснастка подготовлена и сверлильный станок укомплектован. Теперь операции по сверлению отверстий можно выполнять уверенно.

После всех проделанных работ, можно смело приступать к использованию тисков

Как работает оснастка

Самодельные тиски выполняют предназначенную функцию следующим образом:

Схема механизма тисков

  • Свободный конец шпильки с шурупом на конце выворачивается, что дает возможность отодвинуть подвижную губку от неподвижной.
  • Между губками устанавливает заготовка, с выполненной заранее разметкой для просверливания отверстия.
  • Шпилька закручивается до тех пор, пока не обеспечится надежное зажатие заготовки.

Теперь заготовка установлена на рабочую платформу, и сверлильный станок готов к запуску и выполнению задач.

Техника безопасности

При выполнении работ не нужно забывать о собственной безопасности. Перечень мероприятий охраны труда:

  • Использовать одежду, защищающую участки открытые участки тела.
  • Обувь должна быть закрытого типа (в сандалиях, сланцах или тапках работать нельзя).
  • Пользоваться защитными очками, а лучше защитным экраном.
  • На голове должен быть головной убор.
  • На рабочем месте не должно быть посторонних предметов.

Техника безопасности на сверлильном станке

Виды слесарных тисков

Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.

Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.

Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.

Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.

Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.

Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.

Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.

Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.

Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.

Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.

Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.

Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.

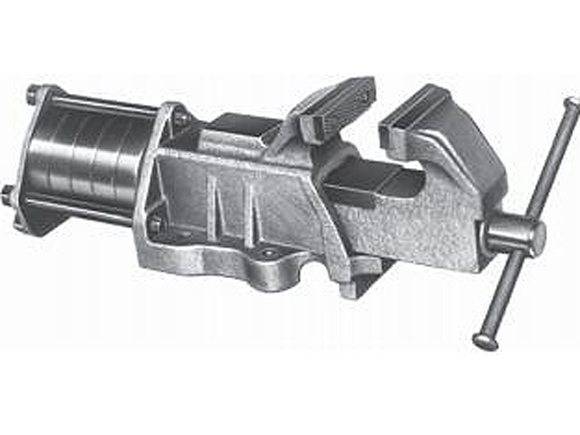

Некоторые настольные тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.

Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.

Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса

Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше

Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.
