Делаем систему вентиляции в квартире своими руками: устройство, модернизация

Использование алмазного бурения

Для монтажа приточной вентиляции используется установка для алмазного бурения. Это достаточно качественный и быстрый метод установки оборудования, который по сравнению с аналогичными классическими методиками сверления (например, перфоратором), имеет ряд преимуществ:

  • возможно сделать отверстие даже в самых прочных конструкциях (кирпич, бетон, железобетон, камень и монолит), толщиной от 30-50 см, подобрав необходимый диаметр алмазной коронки.
  • отверстие будет предельно аккуратным, а края ровные. При использовании, например, перфоратора, отверстие будет шире предполагаемого засчет того, что повреждается область вокруг самого отверстия. При алмазном бурении создаются идеально ровные отверстия любого диаметры и глубины;
  • нет необходимости выносить мебель или ковры из комнаты, так как не оставляет за собой горы мусора, ведь в большинстве случаев бурение проводится с применением жидкости. Также при работе используется промышленный пылесос, которые сразу удаляет всю грязь и пыль;
  • низкий уровень шума;
  • высокая скорость работы, поэтому монтаж не займет много времени;
  • можно сделать отверстие под наклоном.
  • для подключения установки необходим лишь доступ к электропитанию на 220 или 380 В.

Требования

По стандартам СНиП, вентиляция в квартире должна отвечать нескольким требованиям:

  • должен происходить постоянный приток свежего воздуха, а отработанный должен выходить наружу;
  • монтируемая система должна удалять пыль, загазованность, грязь;
  • должен соблюдаться уровень влажности в помещении, которая гарантирует нормальное самочувствие жильцов.

Самая мощная вентиляция должна быть установлена на кухнекак сделать вытяжную вентиляцию
Важно
При неисправности вентиляции в её коробах скапливается грязь. Необходимо ежемесячно проверять и прочищать конструкцию во избежание поступления плохого воздуха в квартиру.

Требования к вентиляции:

  • воздух в квартире должен меняться с периодичностью 1–2 часа;
  • на 1 кв. м помещения должно приходиться 3 куб. м воздуха;
  • на человека этот показатель составляет 30 куб. м воздуха в час.

Особенности проверки

Теперь рассмотрим, как проверить вентиляцию в квартире и принять решение о необходимости проведения ремонтных мероприятий. Система организована так, чтобы в каждую квартиру выходил отдельный отвод от общего канала для притока свежего и вытяжки старого воздуха.

Если все сделано правильно, вентиляция должна работать без сбоев и своевременно обновлять воздух в помещении. Но на практике мощности существующей вентиляции может не хватать. Вопрос в том, как правильно убедиться, что система функционирует, или подтвердить подозрение, что в квартире нет вытяжки вовсе. Варианта два:

  • Откройте форточку в любой из комнат, после чего поднесите к отверстию вентиляционного канала салфетку или листок бумаги. В случае его удерживания на поверхности, все в норме. Если «инструмент» упал, вывод один — кондиционирование квартиры не производится, то есть мощности вытяжной системы недостаточна или ее нет вовсе. В такой ситуации единственным выходом является очистка каналов или дополнительная установка вентиляции в квартире.
  • Возьмите источник пламени (это может быть свечка или спичка), после чего поднесите ее к проему в вентиляционном канале. Активное смещение огня в сторону отверстия подтверждает исправность системы. Если не работает вентиляция, пламя не будет перемещаться вовсе. Спасение также находится в очистке забитых каналов.

Как прочистить вентиляционный канал

Прочищать вентиляционный канал самостоятельно не рекомендуется. Можно лишь избавиться от пыли и прочего мелкого мусора, который собирается на входе вентиляционного канала. Нужно взять обыкновенный посудный ершик и аккуратно пройтись им по конструкции, избавляясь от загрязнений.

Нередко на пути к очистке вентканала могут встречаться такие неприятности, как осиные гнезда, логово тараканов и прочей живности. Поэтому в целях безопасности стоит обратиться за помощью к специалистам и доверить им прочистку вентиляционного канала в квартире.

Практически в каждом новом доме запрещено самостоятельно производить какое-либо вмешательство в вентиляционную систему, так как уход за вентиляционной шахтой входит в обязанности управляющей компании или домовладельца. В таком случае для проверки вентканала нужно подать заявку и дождаться специалиста.

Как это работает

Tion Бризер 3S проветривает комнату при закрытых окнах и очищает уличный и комнатный воздух. и очистить как поступающий свежий воздух с улицы, так и отработанный комнатный.

Работает он так — уличный воздух попадает в воздуховод и проходит три степени очистки: от крупной и мелкой пыли, опасных для организма частиц РМ2.5, аллергенов, пыльцы, вредных газов и неприятных запахов. Затем уже очищенный воздух подогревается до комфортной температуры (если на улице слишком холодно) и поступает в комнату.

Очистку воздуха бризер производит с помощью трех фильтров:

1. Фильтр класса G4 чистит воздух от крупной пыли, шерсти и пуха.

2. НЕРА фильтр класса Н11 производит очистку воздуха от мельчайшей пыли, частиц PM2.5, аллергенов, спор плесени, микробов и т. п.

3. Угольный фильтр (адсорбционно-каталитический) проводит глубокую очистку от запахов и вредных газов.

Режим рециркуляции проделывает то же самое с комнатным воздухом, очищая его от всего «лишнего». Смешанный режим объединяет оба потока.

Бризер можно использовать совместно с кондиционером и увлажнителем воздуха, в таком случае все показатели микроклимата будут в норме.

Как выполнить чистку?

Чтобы восстановить нормальную работу приточно-вытяжной системы, начните с проверки каждой отдушины. Если листы бумаги притягиваются с различным усилием, причиной являются загрязненные коробки внутри квартиры. Восстановление вентиляции в квартире своими руками начните с подготовки стального троса небольшой толщины или проволоки с алюминиевой жилой. Берите «инструмент» и чистите канал от мусора.

Остатки можно убрать с помощью пылесоса, на который стоит надеть длинную трубку (допускается применение поливного шланга из винила). Если усилия напрасны, и все равно не работает вентиляция в квартире, придется почистить основной канал. Для этого пригодится ерш большего диаметра и штанга (в качестве плеча)

Далее чистите проход, но действуйте осторожно, ведь внутри могут быть гнезда птиц или прочая живность. Если причина была именно в загрязнения, работа вентиляции в квартире будет восстановлена

Описанный выше подход характерен для частного дома. Если нарушена вентиляция и кондиционирование квартир в многоэтажном здании с большим числом квартир, вопрос очистки центральных каналов — задача домовладельца, а жильцу выполнять эту работу запрещено. При появлении претензий к работе вентиляции, необходимо подать заявку и таким способом вызвать мастера в квартиру.

Монтаж приточной вентиляции в квартире

Простой вариант проветривания — встроить вентиляцию в стену квартиры приточным клапаном. Установка такого прибора позволит регулировать поступление наружного воздуха в комнату и защитит жильё от пыли без всякого шума. Клапан пассивной вентиляции представляет собой трубу Ø60―150 мм в зависимости от необходимой пропускной способности устройства. Наружный конец прикрывается решёткой с прикреплённой к ней противомоскитной сеткой. Со стороны комнаты встроена заслонка для регулирования притока, и оканчивается труба корпусом воздушного фильтра.

Корректирование объёма, проходящего через клапан воздуха, выполняется лепестковым или диафрагменным регулятором (последний стоит дешевле). При необходимости поток перекрывается заслонкой на сто процентов. Порядок самостоятельного монтажа следующий:

  1. Просверлить наружную стену квартиры — самая трудоёмкая операция. Если дом панельный или из монолитного бетона, потребуется алмазное бурение специальным инструментом. Кирпичную кладку осилит обычная дрель. Отверстие сверлят с уклоном наружу.
  2. Вставить воздуховод и выполнить изоляцию пространства между стеной и трубой посредством минеральной ваты и монтажной пены. Если этого не предпринять, зимой канал будет обмерзать.
  3. Приложить корпус клапана к отверстию на стене и сделать разметку крепления. Засверлить дырки под шурупы, установить прибор и закрепить его.
  4. Поставить с улицы защитную решётку. Клапан готов к эксплуатации.

Определяя место для размещения вентиляционного отверстия, учитывают доступность монтажа наружной части устройства и дизайн прибора в интерьере комнаты, возможность подогрева входящего воздуха от установленных отопителей. Часто для этой цели используют пространство между подоконником и батареей. Впоследствии клапан дооснащают вентилятором, преобразуя его таким образом в проветриватель.

Проверить качество проветривания комнаты можно своими силами. Установить вентиляционные устройства несколько сложнее, но многие поставщики климатического оборудования предоставляют при покупке прибора услугу по монтажу и сервисному сопровождению.

Устройство принудительной вентиляции

вентилятор «улитка» очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

  • Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
  • Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
  • Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
  • Вентиляторы. Создают постоянный напор воздуха в вентканалах;
  • Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
  • Калориферы. Обогревают приточный воздух зимой;
  • Вентканалы или воздуховоды – трубы, по которым двигается воздух;
  • Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Конструктивные особенности

Особенности конструкции принудительной вентиляции заключаются в соединении сразу нескольких элементов. Каждый из них выполняет отдельные функции:

  • Вентканалы (воздуховоды) – трубы, по которым циркулируют воздушные массы;
  • Вентиляторы – организуют подачу воздуха в вентканалы.
  • Решётки для забора воздуха – монтируются с внешней стороны воздуховодов, защищают их от проникновения загрязнений, нежелательных насекомых и грызунов.
  • Фильтры – очищают воздух от загрязнений, а особенно тонкие препятствуют даже попаданию пыльцы.
  • Звукопоглотители – поглощают шум самих механизмов и аэродинамический в вентканалах.
  • Воздушные клапаны – регулируют воздушный поток, подаваемый снаружи, защищают конструкцию в холода.
  • Калориферы – служат для обогрева приточного воздуха зимой.
  • Автоматический блок – элемент необязательный, но его наличие позволяет управлять системой без участия человека. Нужно установить необходимые настройки. Иначе включение и регулировку вентиляторов придётся выполнять вручную.

Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

  • Производительность;
  • Мощность и число вентиляторов;
  • Уровень шума;
  • Сечение воздуховодов;
  • Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты

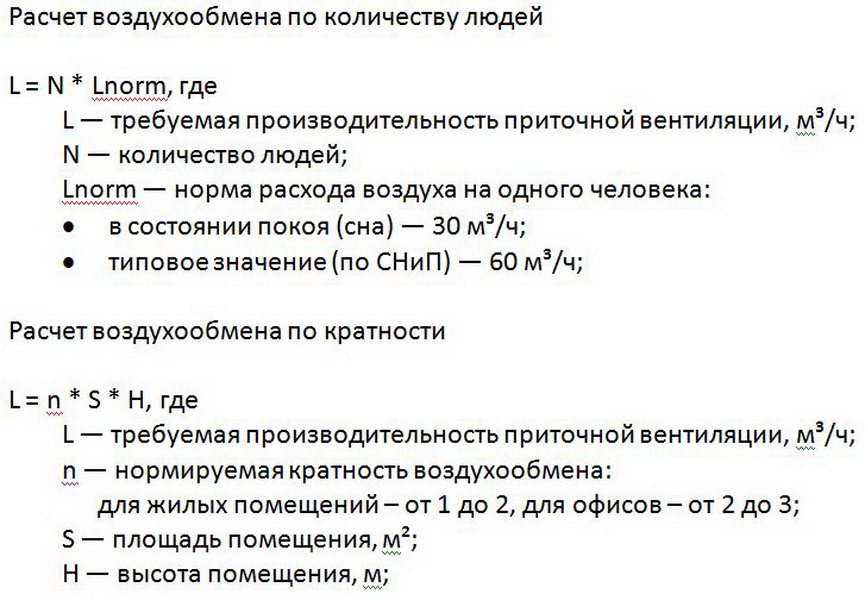

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

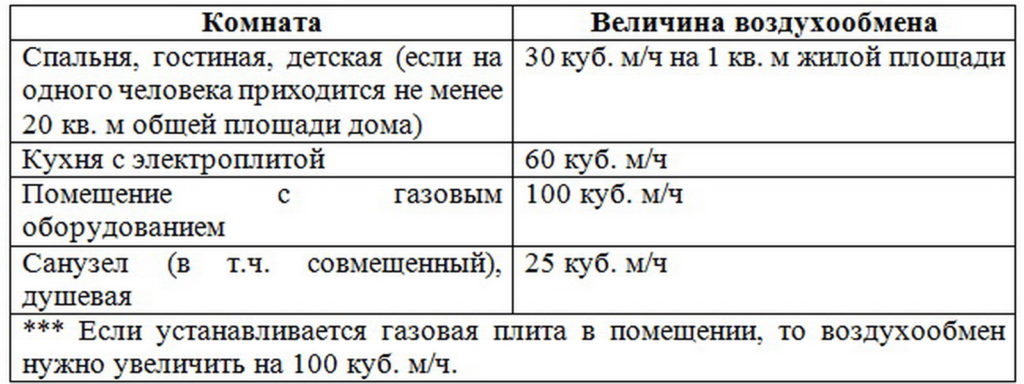

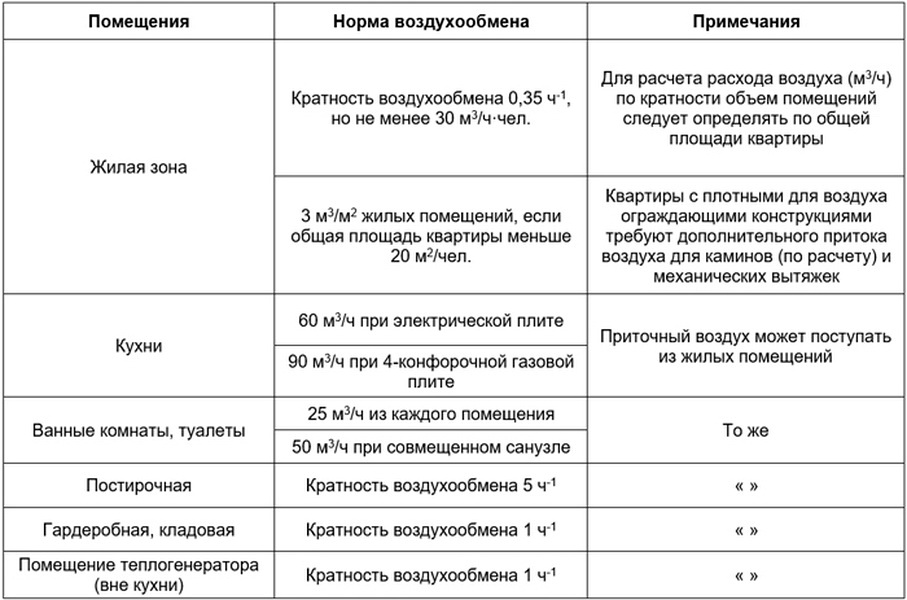

Таблица кратностей воздуха согласно СНиП

Назначение комнатыТемпература зимойОбъем отводимого воздуха или кратность
Отток
Спальня, гостиная203 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел2525 кубометров в час
Туалет1825 кубометров в час
Ванная комната2525 кубометров в час
Кладовка181,5 (кратность)

Расчет по площади

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Устройство приточной вентиляции

Системы приточной вентиляции воздуха в квартире классифицируются на два основных вида.

  • Компактный тип. Подобного рода системы осуществляются исключительно дополнительный приток воздушных масс. Основные плюсы такой конструкции выглядят следующим образом:
    • небольшие габаритные размеры;
    • доступная стоимость;
    • простота монтажа;
    • низкий уровень шума во время работы.

Значимых минусов всего два:

  • неравномерный процесс циркуляции воздуха;
  • малая площадь охвата – максимальная допустимый размер комнаты, для которой установка компактной приточной системы вентиляции будет актуально, составляет 45 квадратных метров.
  • Полноценный тип. В отличие от вышеописанного типа, установка полноценной приточной системы вентиляции обойдется в достаточно большую денежную сумму. Она идеально подойдет для больших помещений, ее использование в квартирах малой площади просто нецелесообразно. Суть в том, что полноценный тип подразумевает установку в квартире как вытяжки, так и приточной вентиляции. Основные преимущества полноценный системы выглядят следующим образом:
    • одновременное осуществление притока и отвода воздуха;
    • равномерное распределение воздушных масс по всей территории помещения;
    • наличие функции автоматического климата-контроля;
    • возможность установки дополнительных опций, таких как фильтрация, подогрев или охлаждение воздуха.

Приточные вентиляционные системы полноценного типа могут выполняться в виде настенной, напольной или навесной конструкции (используемая форма зависит от габаритных размеров).

Почему появляется необходимость установить вентиляцию?

Обычно необходимость в нормальной вентиляции возникает, когда появляется одна или несколько проблем из этого списка:

  • Дома постоянный душный воздух, окна запотевают;
  • Присутствует газовая плита на кухне. Запах жарки и варки чувствуется во всей квартире. Иногда настолько сильно, что трудно понять, где заканчивается кухня;
  • Из туалета идёт соответствующий запах. Если пользоваться туалетным освежителем воздуха, то этот запах тоже распространяется по всей квартире и стоит часами;
  • В ванной комнате очень влажный воздух, если оставить открытой дверь в ванную, то вся влага равномерно распространяется по всей квартире. Это опасно образованием грибков не только в ванной, но и комнатах.

Обустройство естественной вентиляции

Для устройства естественной вентиляции в частном доме своими руками необходимо, в первую очередь нужен расчёт вентиляционной системы, сделанный на основании таких данных, как объём воздуха в помещении и число проживающих в нём людей. Перед тем как установить вентиляционную систему, также стоит учесть приборы, сжигающие кислород и выделяющие вредные вещества.

Установка и естественной, и механической вентиляции осуществляется в семь этапов:

  1. Расчёт объёма воздухообмена (определение нужного количества поступающих воздушных масс, соответствующих санитарным требованиям).
  2. Определение размеров воздуховодов.
  3. Выбор системы вентиляции (естественной или механической). Решение принимается после тщательного анализа параметров помещения и окружающей среды.
  4. Составление схемы вентиляционных каналов.
  5. Определение местоположения вентиляционного оборудования.
  6. Выбор мест забора и вывода воздушных масс.
  7. Монтаж системы вентиляции.

Проектная схема вентканалов

Чтобы построить естественную вентиляцию в коттедже своими руками не обязательно обладать профессиональными навыками. Просто надо изучить некоторые моменты монтажа. Одним из них является прокладка в несущей стене вытяжного канала диаметром 14 см, с толщиной кладки полтора кирпича. Данное условие необходимо для предотвращения эффекта обратной тяги. Далее, от центрального канала прокладывают горизонтальную разводку по комнатам, диаметр которой составляет 10 см. Для обеспечения достаточной силы тяги вытяжную трубу делают выше конька.

Приток свежего воздуха может осуществляться через приточный оконный клапан, устанавливаемый в металлопластиковых окнах производителем. Клапан представляет собой регулируемую щель в верхней части окна. Данный способ рассматривается при необходимости замены старых или установки новых металлопластиковых оконных блоков.

Если же окна уже установлены, естественная вентиляция в частном доме может быть обеспечена приточным стеновым клапаном. В стене делается сквозное отверстие и вставляется круглый патрубок, оснащённый с обеих сторон решетками. С внутренней стороны клапан открывается и закрывается с помощью регулируемой решётки. Чтобы не портить интерьер комнаты, установленный возле окна клапан прикрывают шторой. Для прогревания воздуха, поступающего с улицы в зимний период, приточный клапан может быть установлен непосредственно за радиатором отопления.

Пример установки приточного клапана

По желанию домовладельца приточные клапаны оснащаются датчиками и системами фильтрации. Устанавливаются они, как правило, в зале, спальнях, кабинетах. В бытовых комнатах делаются вытяжные каналы. Таким образом соблюдается правильное направление движения воздушных масс. Если для достаточного поступления свежего воздуха требуется установка большого количества приточных клапанов, целесообразнее будет сделать выбор в пользу механической вентиляции.

Как проверить эффективность вентиляции в квартире

Проверить эффективность вентиляционной системы несложно. Для этого потребуется лист бумаги или салфетка.

1. Находим в квартире отверстие вентиляционной вытяжки (как правило, располагается на кухне или в санузле), оно должно быть закрыто решеткой.

2. Закрываем все окна и двери, чтобы в квартире не было сквозняка.

3.Подносим лист бумаги к отверстию на расстоянии не более 5 см и наблюдаем.

В лучшем случае лист притянет к решетке: это будет означать, что вентиляционная система работает исправно. Если же бумага еле заметно шевелится или остается неподвижной, значит, вентиляция не в порядке.

Затем открываем ближайшее к вентиляционному отверстию окно и повторяем трюк с листком бумаги. Если ранее неподвижный лист бумаги начал «проявлять себя», то воздуховоды не захламлены. В противном случае, если изменения не последовали, в канале присутствует какое-то крупное препятствие или поломка.

Когда нужна принудительная вентиляция в квартире

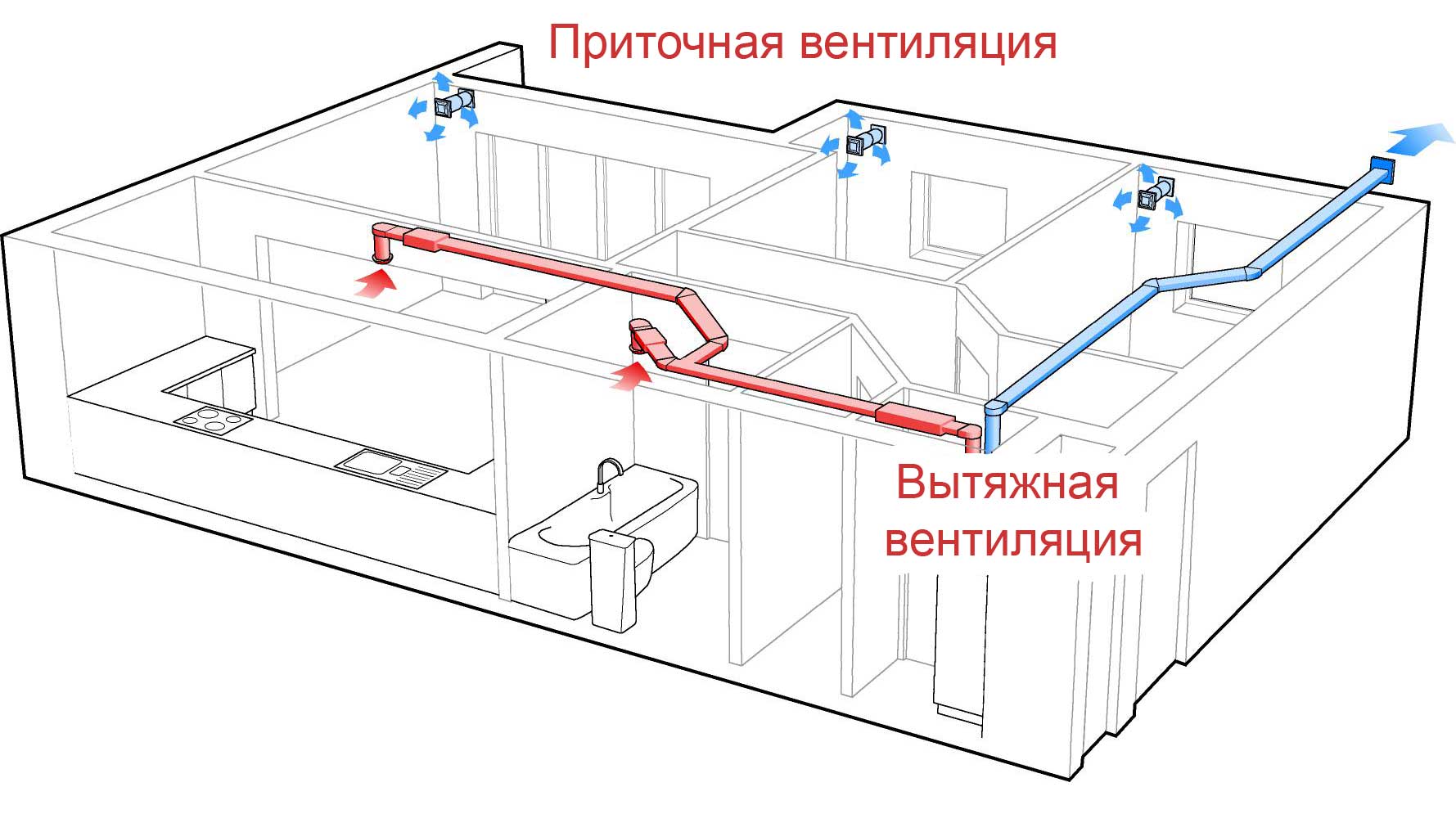

схема принудительной вентиляции в квартире

Требования строительных норм и стандартов обязательно учитывают установку при возведении здания системы принудительной циркуляции воздуха. В многоэтажных домах это решение чаще всего воплощается в виде вентиляционных каналов. Проходящие сквозь межэтажные перекрытия каналы выходят через кровлю на крышу.

Внутри здания такая система принудительной вентиляции соединяется с каждой квартирой при помощи вентиляционных отверстий в ванной, на кухне и в туалете. Иногда отверстия оборудуются и в жилых комнатах, но это чаще исключение, чем правило.

Работа такой системы основана на естественной циркуляции воздуха – нагретый, насыщенный парами и легкими газами воздух удаляется из помещения через эти отверстия. При кажущейся надежности и простоте эта система зависит от многих факторов и не всегда обеспечивает полное выполнение возложенных на нее функций.

Сырая погода, загрязнение внутренних поверхностей канала из-за отсутствия своевременного обслуживания или ошибки в проектировании затрудняют циркуляцию воздушных масс.

Еще одной проблемой в квартирах могут стать обычные пластиковые окна. Несмотря на надежность, отличные энергосберегающие свойства и привлекательный внешний вид, именно металлопластиковые окна и являются причиной снижения притока воздуха в квартиру. По сути, именно блокирование притока воздуха извне становится одной из самых серьезных проблем.

Приточный клапан для металлопластикового окна

Закупоренный в объеме квартиры воздух остается без движения – его температура постоянна, циркуляция отсутствует, что приводит к образованию в помещении плесени и повышению влажности. В такой ситуации даже относительно широкие вентиляционные каналы быстро покрываются паутиной и закупориваются.

Система принудительной вентиляции в квартире комплексно решает проблему циркуляции воздуха в помещении. Этому способствует несколько факторов:

  • при любом типе системы отвод воздуха не будет зависеть от природных факторов;
  • принудительная вентиляция не подменяет собой уже имеющуюся систему, она дополняет ее и делает ее работу более продуктивной и эффективной;
  • существующие системы позволяют оснастить квартиру наиболее приемлемой как с технической, так и с потребительской точки зрения установкой;
  • принудительная вентиляция не влияет на температурный режим в помещении, применяемые технологии обеспечивают и нагрев подаваемого воздуха, и контроль его влажности.

Таким образом, установка принудительной системы вентиляции помещений, соответствующей их качественным и техническим характеристикам, необходима:

  1. в помещениях с отсутствием естественной циркуляции воздуха;
  2. при необходимости избавиться от плесени и грибков;
  3. в квартирах, где проживают люди, склонные к аллергии, имеющие хронические заболевания органов дыхания;
  4. в помещениях с повышенной влажностью.

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Корректное функционирование системы вентиляции в квартире — залог здоровья всех жильцов. Если сомневаетесь в своих силах либо не хватает времени заниматься данным процессом самостоятельно, обратитесь к профессионалам. Разработка проекта и монтаж вентиляции от инженерной компании Qwent позволит получить систему, которую вы так хотели. Сертифицированные технические специалисты проконсультируют, разработают проект и установят вентиляционную систему под ключ.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Виды вентиляции в мастерской и доме

Вентиляция делится наследующие типы:

Естественная вентиляцияПетлевая (вход и выход потока через отверстия в одной стене)
Проточная естественная (вход и выход потока через отверстия в разных стенах или крыше)
Принудительная вентиляцияПриточная (принудительная на входе потока) — кондиционер

Вытяжная (принудительная на выходе потока)
Приточно-вытяжная (принудительная на входе и выходе потока)

Как потребителю вам нужно знать при выборе вентиляции ее производительность, имеется в виду, сколько кубометров воздуха за час он может перегнать. Чтобы рассчитать, какая производительность требуется нужно объем нужного помещения умножить на 15 (за час атмосфера в помещении должна обновляться 15 раз). Число, которое у вас получилось – нужная эффективность вентилятора.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Расчет принудительной вентиляции

Правильный выбор типа системы принудительной вентиляции прежде всего зависит от точного расчета всех показателей, связанных с ее работой. Перед началом проектирования необходима проверка эффективности уже установленных в здании элементов вентиляции.

Именно привязка к имеющимся воздуховодам и будет той отправной точкой в расчете всех параметров. В дальнейшем учитываются следующие моменты:

  • площадь и объем помещений квартиры;
  • особенности конструкций оконных проемов, дверных блоков, балконов, лоджий, тамбуров и коридоров здания, относящихся к зонам общего пользования;
  • имеющиеся воздушные потоки и их характеристики – постоянные, временные, естественные, искусственные, направление и сила их перемещения;
  • расположение, линейные размеры и уровни установки приточных и отводящих вентиляционных отверстий.

норма принудительного воздухообмена по количеству людей

Важным моментом в выборе установки принудительной вентиляции в помещениях выступают нормативные требования к воздухообмену в квартире, действующие для разных по целевому назначению помещений.

Например, для помещений в квартире многоэтажного дома показатели циркуляции воздушных масс должны составлять:

  • для жилых комнат – спален и гостиных – 3 куб. метра воздуха на 1 кв. метр площади комнаты в час;
  • для туалета и ванной комнаты, независимо от площади, этот показатель составляет уже 25 куб. метров в час.

нормы принудительного воздухообмена

Одним из важных моментов, связанных с выбором типа системы и способа установки принудительной вентиляции в квартире, является учет особенностей функционирования уже установленной системы.

Так, довольно часто в многоэтажных домах наблюдается такое явление, как обратная тяга, когда поток резко меняет направление движения, и вместо отвода воздух всасывается обратно в помещение.

Все эти данные в совокупности и позволяют определить основные требования к оборудованию принудительной вентиляции и условиям его установки. Этого достаточно, чтобы перед тем как сделать принудительную вентиляцию, определиться с ее типом, принципом работы основных элементов и параметрами электрооборудования.

Подведение итогов

В современное время большое количество жителей высотных домов жалуются, что вентиляция квартиры производится очень слабо. Но не многие знают, что стало причиной этой проблемы. В первую очередь это непосредственно новые технологии. Например, в квартирах вместо деревянных оконных рам встроены рамы из пластика

Стоит обратить внимание на то, что они очень плохо пропускают в помещение свежий воздух. Также не дают ему проникать современные двери. Таким образом, помещения полностью отрезаны от притока свежего воздуха

Таким образом, помещения полностью отрезаны от притока свежего воздуха.

Для того чтобы обеспечить поступление свежего воздуха в дом и отток использованного рекомендуется сделать дополнительную вентиляцию. Для этого, не потребуется каких – то особенных навыков. Будет достаточно элементарных знаний в строительстве. Но прежде чем начинать обустройство новой вентиляции рекомендуется проверить, как производит работу естественная вентиляция помещения. Для этого необходимо провести проверку и при необходимости чистку шахты вентиляции, что выведена в помещение. Это вы сможете сделать самостоятельно. Очень часто виновниками того что вентиляция в квартире осуществляется очень плохо являются жители квартир. Всё дело в том, что вытяжные шкафы, как правило, не чистятся.

На сегодняшний день многие люди порой не обращают внимание на вентиляцию в помещении. А это приводит к тому, что в помещении со временем начинает появляться запах сырости. Также одним из признаков плохой вентиляции помещения является черного цвета грибок на стенах

Очень часто его можно наблюдать в ванной комнате или кухне. Грибок оказывает негативное действие на организм человека. Также при плохой вентиляции помещения у человека могут наблюдаться головокружения. Поэтому стоит очень внимательно относиться к тому, чтобы в доме был постоянный приток свежего воздуха

Также одним из признаков плохой вентиляции помещения является черного цвета грибок на стенах. Очень часто его можно наблюдать в ванной комнате или кухне. Грибок оказывает негативное действие на организм человека. Также при плохой вентиляции помещения у человека могут наблюдаться головокружения. Поэтому стоит очень внимательно относиться к тому, чтобы в доме был постоянный приток свежего воздуха.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
