Какие элементы использовать для водосточной системы кровли круглого сечения? Обзор и пластик, металлопрофиль и оцинкованная сталь: Пошагово

Монтаж водосточных систем

Давайте подробно рассмотрим, в каком порядке устанавливается водосточная система для скатных крыш. Прежде всего, под свесом кровли устанавливается лобовая доска, на которую производится монтаж ливневки для крыши. При этом должна соблюдаться такая последовательность:

• Производится установка водоприемных воронок по углам крыши дома. Их крепеж осуществляется обычными саморезами в монтажные уши.
• Затем крепятся кронштейны или крюки для установки желобов.
• Первый кронштейн устанавливается на расстоянии не более 10 см от водоприемной воронки.
• Затем устанавливается крайний кронштейн на другом краю крыши. Его монтаж должен осуществляться как можно выше под самый свес кровли.
• Между ними натягивается капроновая нить, чтобы контролировать уклон.
• Крепятся промежуточные кронштейны с шагом между ними в 40–50 см.
• После монтажа кронштейнов, капроновая нить, контролирующая уклон, убирается и начинается установка желобов.

• Желоба и идущие в комплекте кронштейны имеют систему шип-паз, позволяющую надежно закрепить конструкцию.
• Дополнительная фиксация желобов производится защелками, которые имеются на соединительных элементах ливневки для крыш.
• Установив желоба, желательно еще раз проверить уклон. Это важный фактор высокой пропускной способности ливневой канализации.

После этого можно приступать к установке вертикальных труб водоотвода. Их крепление на фасад дома производится при помощи хомутов с длинным монтажным штырем. Для соединения вертикальных и горизонтальных участков водосточной системы, используются монтажные колена и обрезки водосточных труб.

В заключение отметим, что водосточная система является непременным атрибутом правильно оформленного загородного дома. Помимо всех защитных функций, которыми обладает организованный водоотвод, он позволяет собирать дождевую воду для бытовых нужд. Например, полива сада или огорода.

Модельный ряд

Водосточная система Дёке имеется на российском рынке в трёх сериях.

Standard

Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.

В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.

Lux

Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.

Premium

Эта серия содержит запатентованные элементы – ограничители монтажа и универсальный хомут. Диаметр труб/желоба – 85/120 мм с пропускной способностью – 6,4 (л/с) / 1,8 (л/п.м). В серии используется система уплотнителей, позволяющих обходиться без герметика и клея. Силиконизированная резина, из которой они изготовлены, не усыхает, сохраняя свойства при различных температурах. Угол наклона лотка можно регулировать. После механического воздействия лоток полностью восстанавливает свою форму.

Материалы

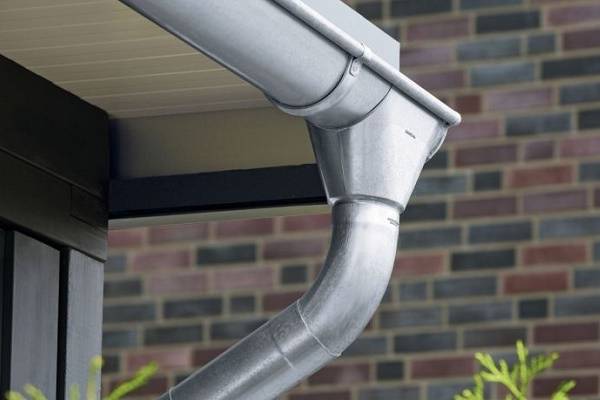

Металлические водостоки

Наибольшим спросом пользуются водосточные системы для кровли из оцинкованной стали за счёт своей невысокой стоимости. Остальные три подгруппы — дорогие модели — не всем по карману. В чистом виде оцинкованные водосточные элементы обладают рядом недостатков, которые снижают их востребованность: низкий эксплуатационный срок и шум перемещающейся по желобам и трубам воды.

Производители решили эту проблему, покрыв изделия из оцинковки полимерным слоем. Он практически в три раза увеличивает срок службы и снижает уровень шума. Чем толще полимерный слой, тем выше качественные характеристики системы водостока. Для обработки внешних и внутренних поверхностей водосточных элементов используются пурал, полиэстер или пластизол.

Популярность металлических водостоков определяют две важные характеристики: повышенная прочность металла и диапазон рабочих температур от -50 до +120 градусов

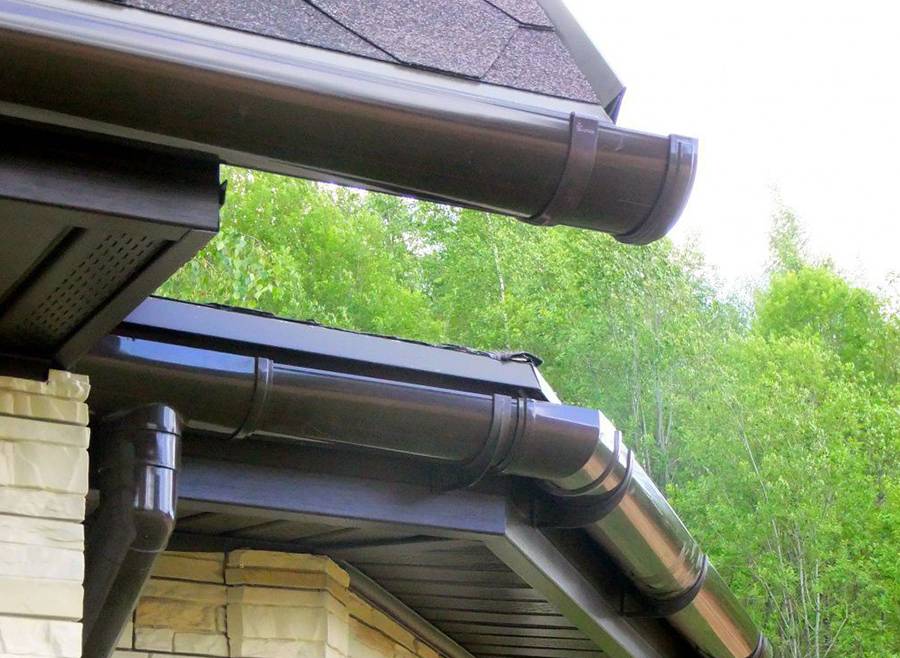

Пластиковые водостоки

Самая дешёвая модель пластикового водостока имеет срок эксплуатации до 25 лет. К положительным характеристикам пластиковых изделий относятся:

• малый вес;
• простота монтажа с использованием герметика или клея;
• разнообразие цветового оформления;
• хорошие шумопоглощающие качества;
• нейтральность к слабоагрессивным средам.

Недостаток один — разрыв труб, если в них замёрзла вода.

Производители сегодня предлагают два вида пластика, из которого изготавливаются элементы водосточных систем. Это поливинилхлорид (ПВХ) и винил, выпускаемый по специальной технологии и рецептуре. Последний при различных степенях деформации не трескается, не ломается и принимает первоначальную форму и размеры после снятия нагрузки. Поэтому водостоки из этого материала используются в северных регионах, где снежная нагрузка выводит из строя даже металлические конструкции.

Пластиковый водосток обеспечивает системе отвода воды с кровли механическую прочность, климатическую устойчивость, эстетичный внешний вид и невысокую цену

Преимущества и недостатки

Преимущества поливинилхлорида для водосточных систем:

• Долговечен – можно рассчитывать на 50 лет эксплуатации и даже больше.
• Не ржавеет, не гниет, не способствует развитию бактерий.
• Устойчив к ультрафиолету.
• Пластиковый водосток обладает высокой механической прочностью – выдерживает замерзание с водой внутри.
• Пластичен – после замерзания с водой и размораживания принимает первоначальную форму.
• Химически инертен и устойчив к кислотным дождям, к отходам птичек, к смывам с битумной черепицы и рубероида.
• Пластиковые конструкции имеют очень гладкие стенки, что увеличивает скорость прохождения воды и самоочищение.
• ПВХ меньше обледеневает по сравнению с металлом.
• Бесшумность конструкций из пластика.
• Окраска качественных пластиковых водосточных комплектующих не выцветает в течение десятилетий.
• Современные изделия часто покрываются защитным слоем акрила методом соэкструзии – это повышает прочность, гладкость, долговечность и устойчивость цвета.
• Не нужен постоянный уход – окрашивание, очистка.
• Низкая цена.
• Экологически чистый продукт – безвреден для человека и природы, легко утилизируется, не загрязняет природу при производстве.
• Большой ассортимент пластиковых комплектующих позволяет монтировать системы любой конфигурации.
• Резиновые прокладки обеспечивают герметичность системы.
• Большое количество цветов позволяет подобрать элементы всей системы под стиль любого дома.
• Пластиковые элементы имеют небольшой вес, их легко резать и монтировать, ремонт и модернизация не доставляют хлопот.

Недостатки водостока из ПВХ:

Хрупкость при низких температурах

При монтаже водосточной системы в холодное время года следует соблюдать осторожность. Лучше монтировать при температуре +10 °С и выше.
Высокий коэффициент температурного расширения

Во время работы необходимо предусматривать температурные швы, особенно необходимо учитывать этот фактор при монтаже при низких или высоких температурах.
Прочность ПВХ ниже, чем у металлов, поэтому необходимо предохранять пластиковые водостоки от снега, сползающего целыми пластами с крыши.
При сильном нагревании летом пластиковая система может слегка провисать между кронштейнами, поэтому расстояние между креплениями не должно превышать 600 мм.

Пошаговая инструкция установки водоотводов

Монтаж водостоков для крыш можно начинать только после точного составления эскиза с указанием всех водоотводов, фиксирующих элементов, труб и других составных системы. Также перед работой необходимо закупить все необходимые материалы.

1. Сначала устанавливаем воронку, придерживаясь правил. Прежде, чем закрепить эту деталь, нужно подобрать уровень. Для этого линейку ставим, как продолжение крыши, а воронку передвигаем до того момента, пока ее передняя кромка не окажется на расстоянии 2 сантиметров от линейки. При этом конец крыши не должен заходить глубже, чем центр желоба, и не меньше, чем на 1/3. После этого крепим воронку.
2. С каждой стороны воронки крепим по кронштейну на расстоянии 2-3 сантиметров.
3. Затем устанавливаем кронштейны под желоба примерно через каждые 0,6 метра с учетом угла наклона 3-5 мм на каждый метр.
4. Обрезаем желоба, используя ножовку для работы с металлом либо болгарку. Торцы необходимо зачистить ножом с острым лезвием.
5. Переходим к их установке. Чтобы данные детали правильно заходили в воронку, можно зажигалкой нагреть места среза, чтобы легко можно было придать нужную форму. Также рекомендуется обращать на внутренние цифры воронки. Они указывают, на каком месте должны располагаться торцы желобов при определенном температуре. Так как пластик с изменением температуры тоже изменяется, такими показателями пренебрегать нельзя, иначе конструкция может оказаться непригодной.
6. Устанавливаем в нужных точках заглушки желобов, используя специальный клей. Прокладки из резины или силиконовые герметики тоже можно применять, но они менее надежны и быстрее изнашиваются.

Если нужно на одном желобе в одной точке сделать два торца, то сначала каждый из них плотно устанавливается. После этого устанавливаются под ними элемент для декора и сверху крышка от воды. Работа проводится с учетом расширения и сужения пластика.

Состав системы водоотвода

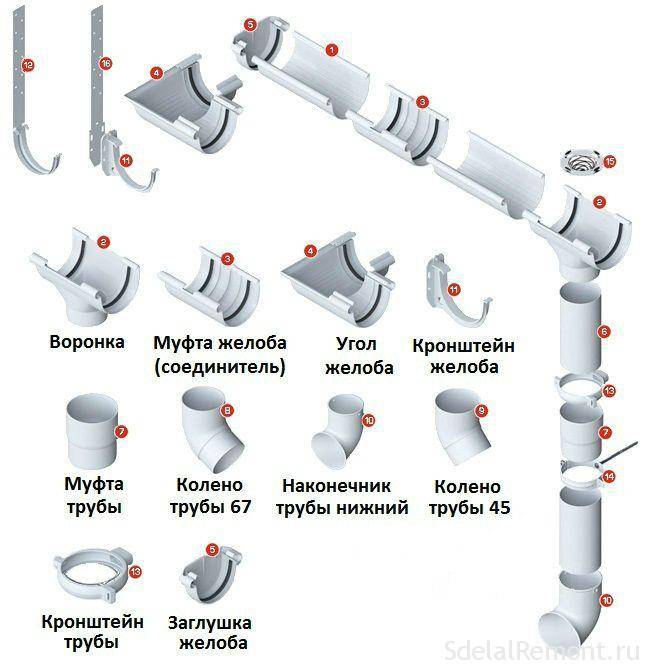

Помимо желоба дождевая канализация включает в себя следующие элементы:

1. водосточная труба обеспечивает вертикальную транспортировку атмосферных остатков, полученных от желоба либо воронки. Главная функция элемента — эффективное удаление водных накоплений с навеса дома. Как правило, представлена в виде сборной конструкции, но в зависимости от проекта могут применяться и упрощенные варианты;
2. соединитель труб, как правило, входит в состав водосточной трубы или может быть вспомогательной деталью подводящего канала. Его основное предназначение выражено в самом названии. В большей степени элемент применяют для соединения главных труб или составной трубы с отводом (как и уголки). Также используют в тех случаях, когда необходимо подкорректировать длину водосточной трубы;
3. кронштейн служит для акведука опорой и креплением непосредственно к поверхности дома. Они бывают двух типов. Первый из них называется коротким и его основная задача заключается в поддержке необходимым параметров для правильного водоотвода. Второй вид, являющийся длинным держателем, представлен как силовая конструкция с функцией формирования и регулирования уклона системы водостока;
4. заглушка желоба обеспечивает водную изоляцию края канала, который не предусматривает подсоединение трубы и соответствующих элементов системы в данном углу здания;
5. хомут выполняет функцию фиксации водоотводного стояка для соблюдения заданного направления движения жидкости. Визуально выглядит как кольцо, которое благодаря штырю крепится к стенке;
6. водосборные воронки собирают и направляют накопленные осадки в составную трубу;
7. водосточный слив выступает в качестве «переправы» между стоком жидкости и местом (емкостью) для ее отвода.

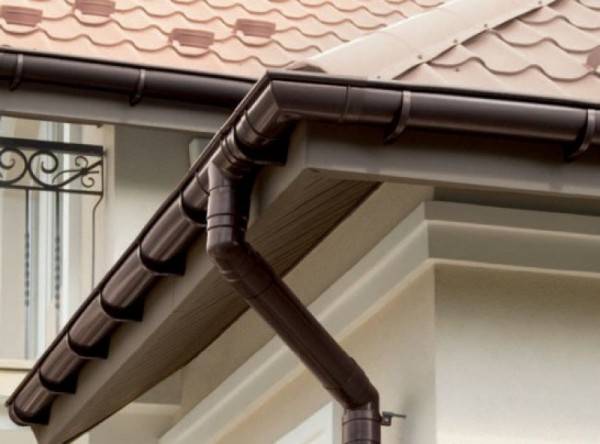

Устройство водосточной системы

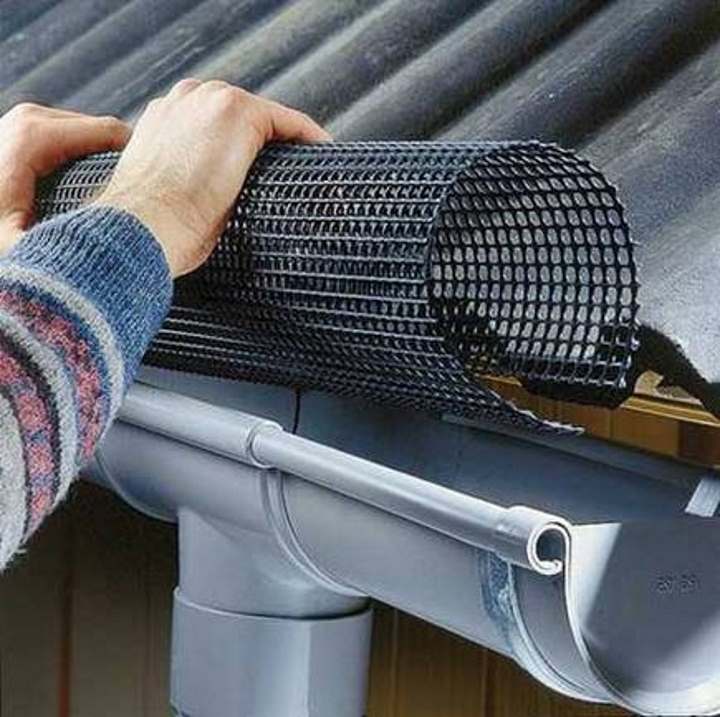

Также при монтаже дождевой канализации могут использоваться дополнительные составляющие, такие как тройники (разводят трубы), обводы (обходят «выступающие» участки здания) и специальные защитные стенки, предотвращающие попаданию в стояк различного мусора, листьев и прочих посторонних объектов.

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение. По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

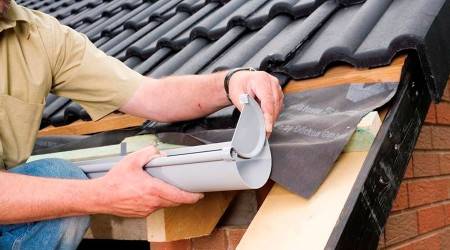

Вот как правильно крепить водосток прямо на карнизный свес:

Наружная система водоотвода

Современные производители предлагают широкую классификацию водостоков:

1. по организации водоотвода с крыши– наружные и внутренние;
2. по составу сырья – полимерные и металлические;
3. по способу соединения комплектующих – система клеевая или на резиновых уплотнителях.

Внутренняя водосточная система, как правило, организовывается на плоских крышах. Сегодня мы расскажем, как обустроить водосток наружный, применяемый на кровлях со скатом более 15 градусов.

Наружная водосточная система кровли каждого производителя имеет свои особенности монтажа, указанные в инструкции на нее

Но для каждой системы водоотвода имеются общие правила установки, на которых мы акцентируем внимание в нашей статье

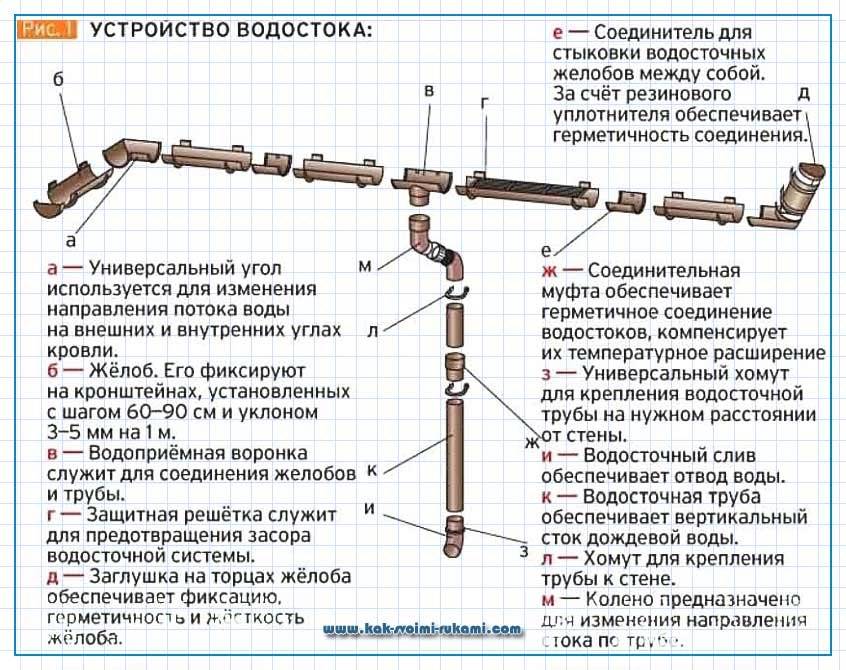

Наружный водосток состоит из таких основных элементов:

• водосточный желоб (предельный уклон не менее 2 градусов);
• водоприемная воронка;
• водосточная труба.

Вода со ската направляется в желоб, потом в водозаборную воронку и водосточную трубу.

Паста на основе полиуретана

Основой полиуретановой мастики служит полимеризированная смола. Герметик выдерживает низкие температуры. С успехом применяется для уплотнения междупанельных стыков, стеклопакетов зданий с бассейном или зимним садом.

Полиуретановая мастика производится двух видов:

• Герметизирующая паста предназначена для использования на сухой поверхности. Это своего рода уплотнитель. Для водостоков такой герметик не подойдет.
• Гидроизолирующая паста может использоваться во влажной среде и даже долго контактировать с водой. Этот вид полиуретанового герметика подойдет для обработки соединений водостоков.

Часто полиуретановую мастику применяют для герметизации кровли, но для этих целей применяется вещество с показателем твердости PU 15. Герметик характеризуется быстрым застыванием, устойчивостью к влаге и химическим веществам, длительным сроком службы. Застывшее вещество с успехом поддается окраске.

Внимание! Среди других мастик, полиуретановый герметик считается лучшим благодаря универсальности использования. Паста обладает отличной адгезией с деревом, металлом, кровлей из черепицы

Единственным недостатком герметика является высокая стоимость. Из-за этого полиуретановую пасту практически не используют при монтаже водосточных систем.

Паста на основе битума

Основой мастики является модифицированный битум. Благодаря добавлению металлического пигмента, некоторые виды битумных паст обладают алюминиевым оттенком. Область применения герметика широка: уплотнение и герметизация дымоходов, водостоков, воздуховодов, коньков, а также других конструкций.

Характеризуются битумные пасты повышенной стойкостью к воде и хорошей эластичностью. Мастика обладает повышенной адгезией с влажной поверхностью предмета, а после застывания поддается покраске. Доступная цена сделала герметик популярным в монтаже водосточных систем. Среди многих брендов герметик «Icopal» обладает повышенным спросом потребителя из-за высокого качества.

Существуют битумные пасты, специально разработанные для кровельных работ. Они не поддаются даже воздействию бензина, растворителя, машинного масла и других химических веществ.

Недостатком битумных паст считается некрасивый черный цвет, несмотря даже на добавление пигментов. Плюс – битум боится воздействия высоких температур, от которых начинает плавиться.

Внимание! Все герметики на основе битума токсичны. Их допускается использовать только для наружных работ

Самодельные патрубки водостока из жести

Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.

Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.

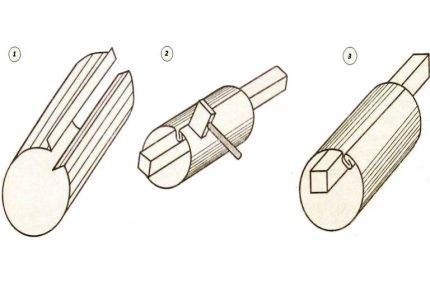

Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика

На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.

Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра

Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.

Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм

Технология изготовления стального (медного) кронштейна:

1. Отрезать кусок стальной полосы длиной 300 мм.
2. Обработать напильником торцевые части.
3. Отступить от любого конца 10 мм, сделать загиб под 90º.
4. Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
5. На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.

Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.

На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:

1. Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода
2. Как сделать водосливы для крыши: рекомендации по обустройству водоотвода своими руками

Водосток из пластика

Пластиковые водостоки пришли на строительный рынок сравнительно недавно, они обрели популярность с массовым производства недорогих и прочных полимеров. Пластик – это легкий, прочный и устойчивый к воздействию воды синтетический материал, в который при необходимости добавляют красящие пигменты. Пластиковые трубы и желоба для сборки водостока имеют круглое сечение и диаметр от 50 до 150 мм. Они продаются в комплекте с крепежными элементами, кронштейнами и компенсаторами. Пластиковые водостоки выгодно отличаются от металлических следующими свойствами:

• Пластик является легким материала, он весит гораздо меньше, чем любой вид металла. Он не создает большой нагрузки на стропильный каркас крыши, поэтому не требует усиления конструкции. Пластиковые модели лучше использовать при реконструкции старых крыш с ветхими стропилами.
• Пластиковые водостоки абсолютно не коррозируют, что является неоспоримым преимуществом, так как они находятся в постоянном контакте с водой.
• Долговечность. Пластиковые трубы для водоотведения лучше сохраняют эксплуатационные свойства и служат дольше изделий из оцинкованной стали.
• Простота обслуживания. Пластиковые изделия для сборки водостоков не требуют тщательного ухода. Они сохраняют цвет в течении всего срока эксплуатации, так как лучше защищены от воздействия ультрафиолета. Чистка труб осуществляется водой из шланга.
• Удобство сборки. Собрать и установить пластиковые водостоки можно своими руками, так как все необходимые элементы продаются в комплекте.
• Герметичность. Соединения между пластиковыми элементами более герметичные и не дают протечек. Поэтому они являются более эффективными при организации водоотведения.
• Малошумность. Пластиковые модели обладают низкой резонирующей способностью, поэтому во время дождя не производят такого шума, как металлические. Поэтому они считаются более привлекательным вариантом.

Водосток из пластика

Комплектующие для сборки системы водоотведения из пластика

Материалы

Чаще всего используются металлические и пластиковые системы.

У пластиковых изделий вес небольшой, они не подвержены коррозии, имеют привлекательный внешний вид. Минусом является низкая устойчивость к повреждениям, перепадам температуры.

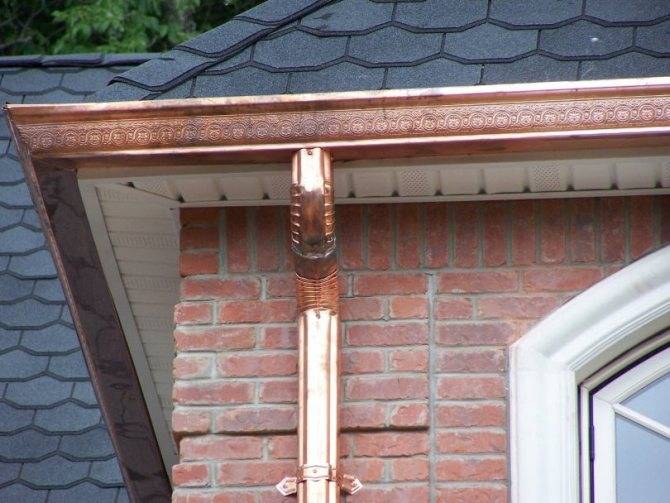

Металлические системы обладают высокой прочностью. Они не реагируют на температурные перепады. Минус – большой вес, высокая стоимость. Элементы могут быть стальными, алюминиевыми, медными, цинк-титановыми.

• Как сделать коптильню холодного копчения — различные варианты и подробные инструкции как сделать самостоятельно! (фото и видео)
• Форма для дорожек — стоит ли применять и почему?! Узнайте ответ на этот вопрос в обзоре и смотрите инструкции для работы с формой на фото.

• Водоснабжение на даче своими руками — как его правильно сделать и все что нужно знать для правильного водоснаснабжения (фото и видео)

Крепежные элементы и их применение

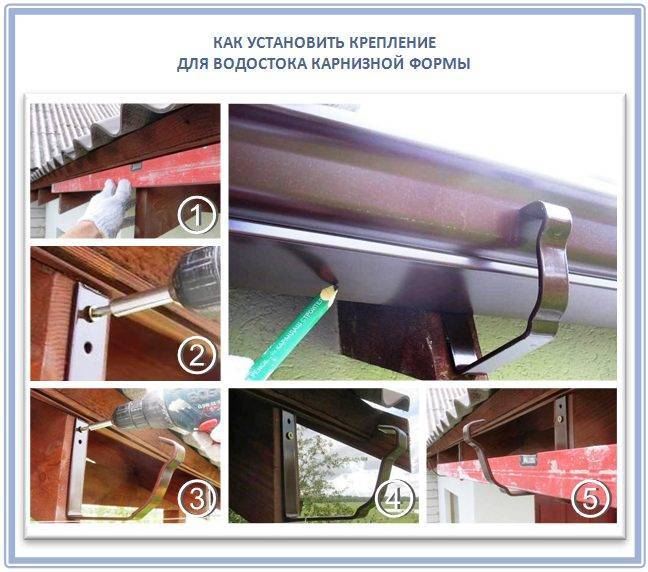

Для установки желоба применяют специальные кронштейны. Данные детали производят из различных строительных материалов в любой необходимой конфигурации. Существует четыре основных способа крепления кронштейнов:
