Устройство, выбор, принцип работы и монтаж греющего кабеля для водосточных труб

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

• распределительный блок;
• датчики;
• контроллер;
• щит управления.

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Понятие саморегулирующий кабель

Среди всех видов специальной кабельной продукции, используемой для обогрева кровельных водоотводящих труб и настенных желобов, наиболее эффективную защиту от обледенения обеспечивает электрический саморегулирующийся провод. По своему структурному строению он представляет две токопроводящие жилы, соединенные со специальной полупроводниковой матрицей, с фотополимерной внутренней изоляцией, оплеткой из проволоки или фольги, и наружной пластиковой изоляции. Два изолирующих слоя обеспечивают максимальную устойчивость к ударным механическим внешним нагрузкам и способствуют увеличению диэлектрической прочности. Основным элементов саморегулирующего провода является полупроводниковая матрица, которая может преобразовывать свою электрическую энергию в тепловую. В зависимости от понижения или повышения зимнего температурного режима, происходит изменение электрического сопротивления провода, начинается тепловой нагрев провода, достаточного для того, чтобы разморозить водосточный желоб и трубу водостока. Вот такое использование эффекта саморегуляции и лежит в основе принципа действия греющего кабеля.

Саморегулирующий провод автоматически изменяет мощность потребления электрической энергии и регулирует температуру нагрева.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Принцип действия системы обогрева

Система обогрева действует в автоматическом режиме. Вмешательство пользователя практически не требуется. Это обеспечивается тем, что в конструкции предусматривается наличие специального датчика, который непрерывно получает данные о температуре окружающей среды. Он передает сигнал к регулятору, который замыкает цепь подачи электрического тока и уже нагревательные элементы вступают в действие, разогревая слой снежного покрова или льда.

Состав системы обогрева

При необходимости активацию можно произвести вручную, обычно для этого предусмотрен дополнительный переключатель.

Почему образуется наледь на крыше?

Есть две главных причины:

1. Если днем тепло, снег начинает таять. Образовавшаяся вода стекает по желобам. Ночью, когда температура понижается, оставшаяся вода превращается в лед. Такой перепад в температуре зимой и весной наблюдается в черте города. При скоплении большого количества домов воздух всегда теплее. Металлические водостоки, бывает, покрываются толстой корой льда, который отодрать от желоба, не сломав его, очень трудно.
2. Причиной образования льда являются и сами крыши, особенно если кровля мансардного типа. От исходящего из дома тепла, снег тает. Вода, стекая на карниз, охлаждается и вновь замерзает. Спровоцировать таяние снега может ненадежная или не по технологии выполненная теплоизоляция. Через щели и ненадежные стыки в теплоизоляционном материале внутреннее тепло выходит наружу, разогревая снег. Он превращается в воду, а потом в лед.

Чтобы избавится раз и навсегда от этой проблемы, и защитить водосточную систему, необходимо наладить обогрев водосточных труб. Существует ряд систем антиобледенения.

Причины образования наледи

Те, которые сдерживают сход снега с кровельного покрытия и тепловые кабели, что служат для нагрева водостоков. Их главная функция – освободить кровлю от ледяной корки, не дать образоваться опасным сосулькам.

Современные ливневые водоотводы обязательно должны быть оборудованы системой антиобледенения кровельной поверхности. Что она из себя представляет?

Проверка работоспособности системы

Зачем устанавливать греющий кабель внутри трубы

Прежде всего кабель должен удовлетворять требованиям пожаро,- и электробезопасности. К изделиям должны прилагаться сертификаты и рекомендации производителей. Электробезопасность гарантируется при токе утечки не более 10 мА. Для этого система снабжается УЗО.

Для сложной конструкции крыши устанавливается несколько зон антиобледенительной системы. Для каждой из них заявляется ток утечки.

Испытания системы бывают следующими:

1. Приемо-сдаточные – определение сопротивления изоляции, тестирование УЗО, определение качества и скорости работы системы.
2. Периодические – осенняя проверка технического состояния. Проверяется сопротивление изоляции, и находятся слабые места. Затем производится тестовый запуск и проверка функционирования оборудования. После настраиваются терморегуляторы, и система включается в режиме ожидания.

Причины появления наста

Если система канализации и отвода воды с крыши установлена согласно правилам, то весьма низкая вероятность того, что в ней замерзнет вода. Во избежание этого процесса рассчитывается наклон труб, их объем и коэффициент наполненности. Но если произошел резкий перепад температур или осадки значительно превысили стандартный уровень, то стоки могут переполниться жидкостью. Она не успевает сразу выходить из направляющих труб и как результат начинает в них подмерзать. Со временем на месте обледенелости образуется ледяная пробка, от которой можно избавиться только путем прогревания.

Фото – замёрзший водосток

Почему обледенела крыша:

1. Разница температур у кровли и карнизных свесов. Часто в частных домах с мансардной кровлей обустраивается зимний обогрев чердачного помещения. Из-за него нагревается кровельный пирог, а с него начинает стекать талая вода. Но при этом на карнизах обогрев отсутствует, и при попадании в эту зону жидкость замерзает, образовывая ледяной нарост;
2. Вы неправильно рассчитали диаметр или угол наклона труб. Это очень важные параметры, от которых зависит эффективность водостоков. Если коммуникации установлены неверно, то вода не будет успевать стекать по трубам, что станет причиной появления обледенелости;
3. Естественные причины. Поздней осенью часто есть некоторая амплитуда между ночными и дневными температурами. Она также является одной из основных причин обледенения водостоков.

Некоторые обозначенные причины можно решить и без обогрева, к примеру, обустройством холодного чердака. Тогда не будет ощущаться перепадов между температурой карнизных свесов и общей площадью кровли. Также, если Вы обнаружили, что система водостока монтирована неверно или не подходит по техническим параметрам, то рекомендуется её полностью переустановить, увеличивая эффективность.

Выбор аппаратуры управления и защиты

Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:

• термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;

  Термостат регулирует систему снеготаяния

• метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.

Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.

Метеостанция установки «антилёд»и схема её подключения

Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.

Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.

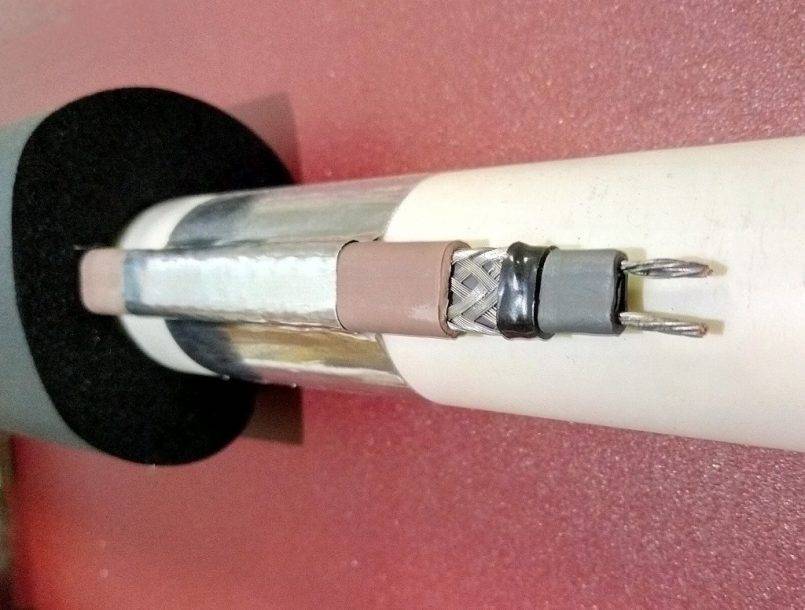

Изготовление и установка кабеля своими руками

Изготовление своими руками греющего провода для водостока включает этапы:

• прочистки труб;
• обрамления трубы фольгированным материалом;
• крепления провода специальным скотчем к поверхности водостока;
• нанесение и закрепление слоя минеральной ваты.

Технологический прием позволяет утеплять водопроводные трубы и жилищно-коммунальные трубопроводы. Допустимая сила электрического тока в проводе по нормативам составляет не больше 9 А.

Чертеж и схемы

Для изготовления конструкции системы обогрева водостоков необходим план кровли с размерными параметрами каркаса и водосточной системы. На чертежах отмечаются места наибольшего скопления наледи и снежных заносов. Необходимы замеры высоты помещений, перекрытий, мансарды.

Расчет размеров

Для расчета объема и характеристик греющего кабеля необходимо учитывать:

• назначение помещения (жилое, промышленное, общественное);
• диаметр водостока;
• длину защитного участка трубы;
• число изгибов (поворотов);
• наличие отводов воды;
• материал и толщину утеплителя;
• габариты помещения;
• коэффициент теплопроводности теплоизоляционного сырья;
• наличие добавочных арматурных элементов, подвесов.

По параметрам рассчитываются потери тепла на погонный метр и определяется тип кабеля. В соответствии с техническими характеристиками провода рассчитывается длина кабеля.

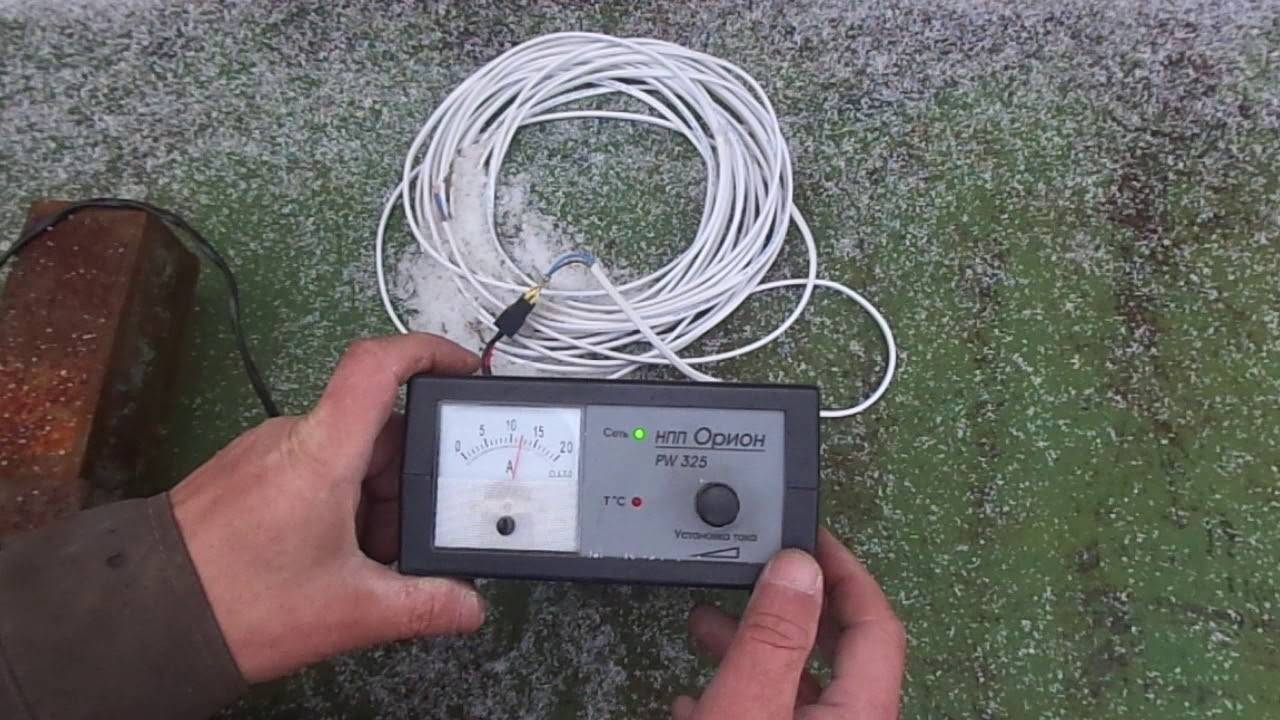

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище “полевка”).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Что это такое и зачем он нужен

Греющий кабель — это проводник тока, преобразующий электрическую энергию в тепловую. Объемы получаемого тепла зависят от пропускаемой мощности тока и показателей сопротивления материала конструкции. Кабель включен в систему мер антиобледенения зданий, помогает нагревать кровельную конструкцию и водостоки.

Изделия позволяют предотвратить:

• образование сосулек на водостоках и кромке кровли;
• выход из строя водостоков от наледи и снега;
• деформирование и обрушение желобов;
• обрыв трубопроводов при застывании воды.

Провода с электрообогревом функционируют в условиях изменения погодных условий, при повышении влажности, минусовых температурах, интенсивных механических воздействиях. Обогрев водосточных труб греющим кабелем должен выполняться в соответствии со стандартами и нормативами безопасности.

В числе обязательных характеристик провода:

• устойчивость к воздействию воды и влажности воздуха;
• герметичность внешнего слоя;
• устойчивость к воздействию ультрафиолетового излучения;
• стойкостью к механическим деформациям, помогающая выдерживать нагрузки от снежных масс и ледяных образований;
• устойчивость к воздействию повышенных и пониженных температур;
• безопасность, которая обеспечивается соблюдением электроизоляционных параметров.

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

Диаметр труб/ Ширина желобов	менее 100 мм	120-150 мм	150-160 мм	200 мм
Требуемая погонная мощность на участок	30-40 Вт/м	50-60 Вт/м	60-100 Вт/м	80-120 Вт/м
Греющие кабели Х кол-во ниток	Raychem GM2-X х 1  HeatTrace GT-2 x 1              Nelson SLT2 x 1  Nexans DeFrost Pipe 20 x 1	Raychem GM2-X-C x 1  Nelson LT-28-jt x 1    Nelson CLTR-28-JT x 1    Nexans DeFrost Pipe 30 x 1  FreezStop 25K x 1	GM2-X-C x 1  LT-210-jt x 1  DeFrost Pipe 30 x 1  FreezStop 25K x 2	GM2-X-C x 2  LT-28-jt x 2  LT-210-jt x 2  DeFrost Pipe 30 x 2  FreezStop 25K x 2

Резистивный кабель на данных участках следует использовать с осторожностью, т.к. он в отличие от саморегулирующегося не является стойким к локальным перегревам. А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь

А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь.

Использовать саморегулирующийся кабель выгодней еще и потому, что при монтаже внутри водосточной трубы он значительно экономит электроэнергию находясь в сухом состоянии.

А теперь детально разберем монтаж греющего кабеля на различных участках водосточной системы здания:

Водосточные трубы

В любой водосточной трубе всегда есть восходящий поток воздуха. Фактически водосточная труба работает как поддувало. При установке греющего кабеля внутри водостока поток воздуха даже немного усиливается. Поэтому необходимо выполнять усиление, а именно закладывать дополнительные петли у отмета и вокруг водоприемной воронки. Таким образом, получается что на каждую водосточную трубу потребуется дополнительно 1,5-2 м греющего кабеля.

Если изучать методические рекомендации производителей, то они гласят, что если высота водостока менее 4 м, то кабель можно опустить внутри нее без дополнительных приспособлений. Однако, наш опыт показывает, что для увеличения срока службы нагревательного кабеля необходимо закреплять его на тросе чтобы механическую нагрузку нес не сам кабель, а трос. Желательно также защитить кабель в месте выхода из трубы с помощью металлической накладки.

Внутренние водостоки

В случае внутренних водосточных труб получается, что большая часть водосточной трубы находится в теплом помещении. Поэтому в большинстве случаев достаточно обогревать верхнюю часть трубы, т.е. опускать греющий кабель сверху до перекрытия, на глубину — 0,8-1,5 м, и дополнительно обогревать небольшую площадь вокруг воронки. Это удобно сделать закрепив кабель на металлической сетке. Слабым местом является также выход из трубы (она работает как поддувало). В таком случае электропитание подводится снизу: греющий кабель вводится в трубу через хомут с сальником. Правда подводить электропитание питание и снизу и сверху к одной и той же трубе достаточно трудозатратно, что в некоторых случаях (высота менее 8 м) может свести на нет экономию метража греющего кабеля.

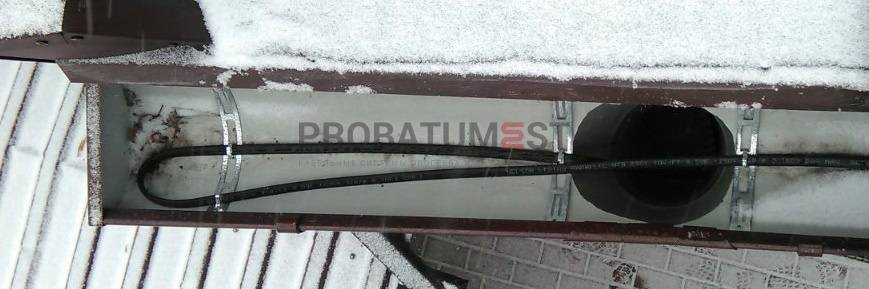

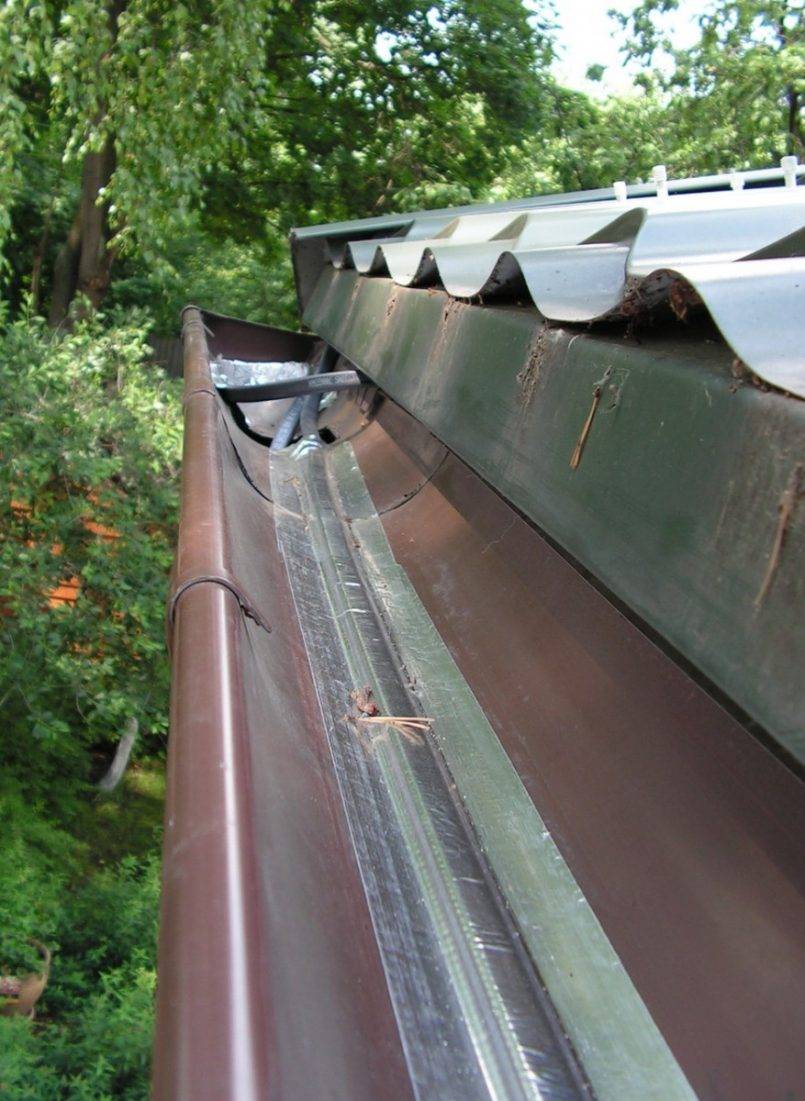

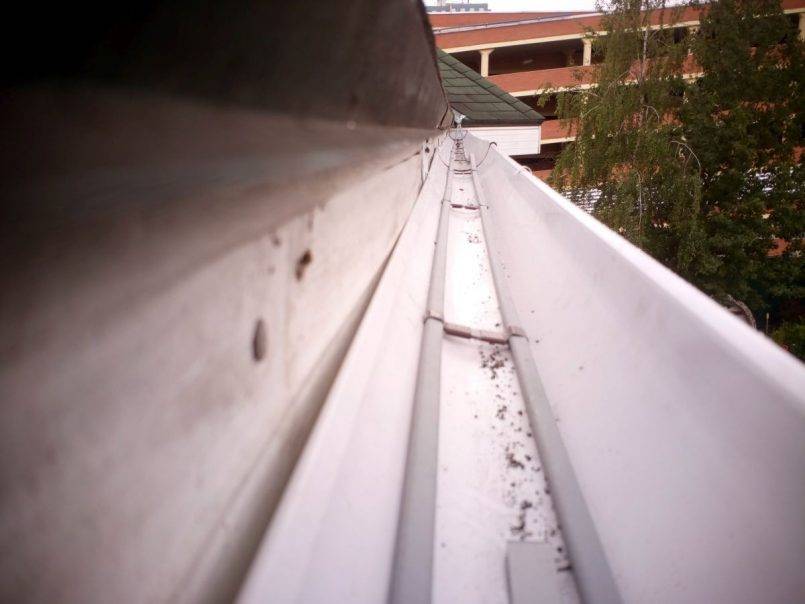

Подвесные желоба

На горизонтальных участках водосточной системы здания греющий кабель закрепляется через каждые 0,3-0,5 м с помощью отрезков монтажной ленты. Сама лента крепится к желобу с помощью заклепок (на металлический желоб) или саморезов (пластиковый желоб). Мощность кабеля подбирается согласно таблице №1. При наличии метеостанции датчик влаги также устанавливается в желобе.

Разуклонные желоба

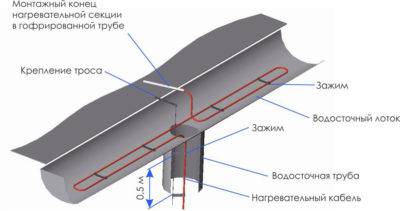

Разветвление

Дабы упростить подсистему подвода питания при большом количестве желобов и водосточных труб применяются узлы разветвления:

Это интересно: Будка для овчарки своими руками — чертежи и размеры вальера, как сделать?

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

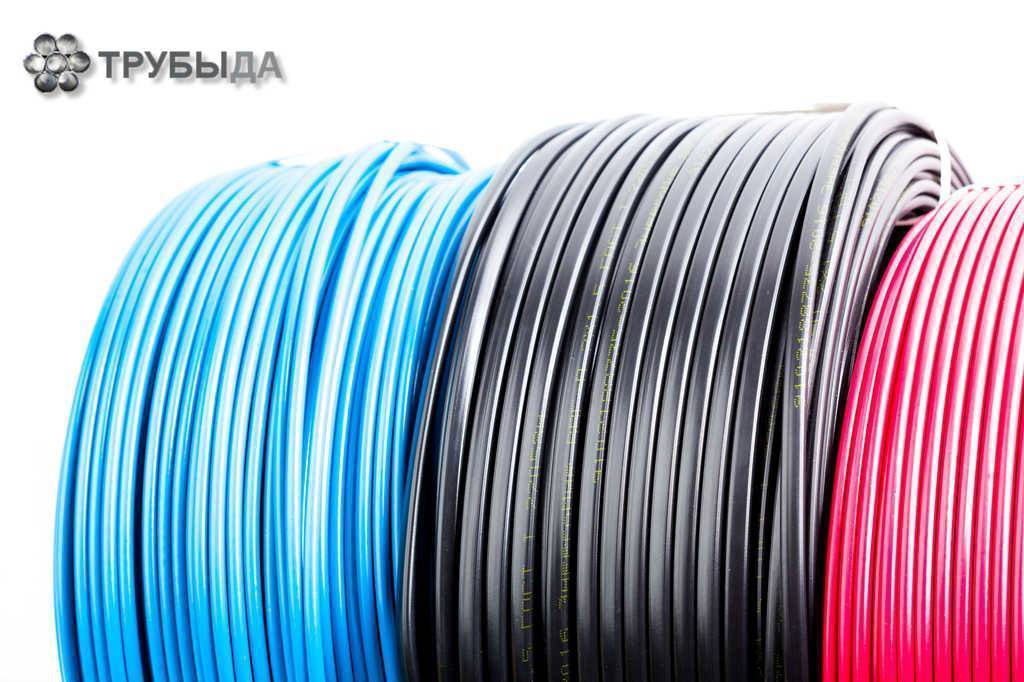

Виды греющих кабелей

Компании-производители выпускают следующие виды изделий для обогрева водосточных труб:

• резистивные;
• саморегулирующие.

Они отличаются друг от друга по конструкции, их эксплуатационные характеристики также разные. Но каждый из них хорошо обогревает кровлю и систему водостоков.

Перед тем как приобрести изделия, нужно изучить их возможности. Выбор делают с учетом особенностей крыши.

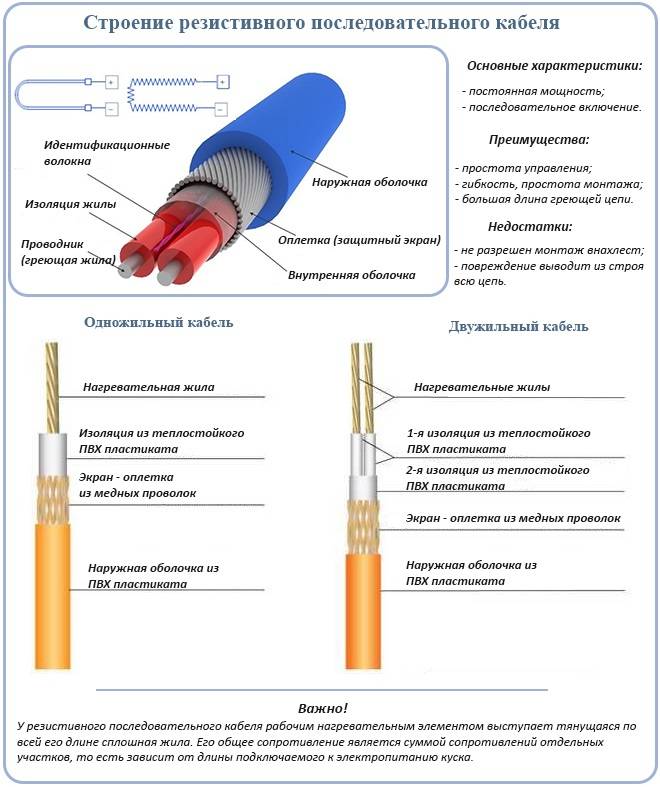

Устройство кабеля резистивного типа.

Резистивный электрический провод

Такие изделия относятся к классическим и напоминают электрический провод. По всей длине мощность токопроводящего элемента одинаковая

Из-за этого при выборе модели следует принимать во внимание тепловыделение

Все резистивные термокабели можно разделить на следующие подвиды:

• последовательный;
• зональный.

У первого изделия по всей длине проходят 1 или 2 токопроводящие жилы из меди. Производители, чтобы повысить прочность, делают на таких проводах изоляционную оболочку. Сверху находится экран – он нужен для заземления и защиты от электромагнитного излучения.

Наружная оболочка защищает последовательный кабель от негативного влияния внешней среды и замыкания. Изделие отличается высокой эластичностью и низкой стоимостью. Для монтажа не потребуются специальные инструменты.

Преимущества и недостатки использования зонального кабеля.

Зональный кабель представляет собой более усовершенствованную модель. Конструктивной особенностью можно назвать 2 жилы из меди, расположенные параллельно. Каждая из них имеет отдельную оплетку, она нужна для изоляции. Нихромовый элемент нанесен поверх этих оболочек.

В процессе работы происходит поочередное замыкание между 2 жилами, это формирует 2 токопроводящие зоны. Они нагревают требуемый участок, не взаимодействуя друг с другом. Зональный кабель легко монтировать. Он быстро нагревается, но риск его перегрева сведен к минимуму.

Все резистивные электропровода, используемые для обогрева, отличаются простой конструкцией. В процессе работы они удерживают по всей длине одну температуру. Но при монтаже следует учитывать, что для каждого участка требуется своя интенсивность обогрева.

Саморегулирующий кабель

Эта электрическая система имеет преимущества перед резистивными. Дело в строении кабеля, который состоит из двух токопроводящих жил. Соединяющая матрица находится между ними. Сверху сделана фотополимерная изоляция, сверху расположена экранирующая оплетка. Пластиковая изоляция является верхним слоем.

Конструкция саморегулирующего греющего кабеля для водостоков.

Самогреющийся провод имеет 2 изолирующих слоя, благодаря этому он лучше защищен от негативного влияния среды. Кабель может самостоятельно менять мощность, это достигается за счет встроенной матрицы.

К его достоинствам самогреющегося термопровода можно отнести долговечность, небольшое потребление энергии и ее экономное расходование. Среди недостатков высокая стоимость и длительный нагрев в сильный мороз.

Советы специалистов

Несколько полезных советов:

Кабель может прокладываться и внутри и снаружи трубы. Обычно трубы диаметром больше 40мм обвязываются саморегулирующим кабелем снаружи

Если диаметр трубы меньше подойдет использование внутреннего резистивного,
Не лишним будет попросить у производителя гигиенический сертификат (особенно важно при нагреве труб с питьевой водой),
Новый кабель с пищевой оплеткой может в начале использования издавать резкий запах это не страшно,
Перед покупкой – уточните уровень потребления энергии
Если планируется открытая прокладка желательно наличие уф/защиты. При внутренней укладке – необходима водонепроницаемая оболочка.

Нюансы монтажа и возможные затруднения

Установка системы нагрева кровли и водостока предполагает соблюдение целого ряда правил. Вся работа выполняется по такой схеме:

1. Для начала необходимо проверить исправность блока питания, температурного регулятора, датчика влаги и температурных показателей.
2. После этого нужно подготовить провод, руководствуясь схемами и размерами, указанными в инструкции. Специалисты рекомендуют выполнять прокладку таких обогревательных систем перед чистовой отделкой и монтажом финишного покрытия кровли.
3. Провода скрепляются в пучки особыми зажимами. После этого их следует поместить в трубы и секции. С края кровли шнуры лучше монтировать зигзагом, надежно закрепив их зажимами.
4. В трубах и желобах изделия закрепляются с использованием монтажной пены. Для этого состав наносится поперек. Если труба водостока имеет длину более 6 м, шнур сначала фиксируется к тросу из металла в герметичной оболочке, после чего собранная конструкция помещается внутрь трубы.
5. В водосточные трубы рекомендуется прокладывать сразу 2 провода. При этом установка должна выполняться снизу и сверху.
6. Нужно внимательно осмотреть целостность и герметичность крепежей.
7. На следующем этапе устанавливаются температурные датчики.
8. После этого выполняются монтаж панели управления и пусконаладочные мероприятия.

С установкой системы антиобледенения можно справиться самостоятельно. Однако при этом необходимо учитывать такие правила:

1. Провода запрещается фиксировать с помощью проволоки, полосок стали, саморезов, скотча и изоленты. В любом случае нужно пользоваться монтажной пеной и герметиком.
2. Если неправильно подобрать мощность, это чревато существенными расходами в будущем или недостаточно эффективной работой всей системы.
3. Запрещается скручивать провода, в противном случае случится короткое замыкание.
4. Каждое из соединений необходимо защитить от воздействия влаги.

Особенности монтажа

Монтаж системы обогрева кровельных коммуникаций следует выполнять с учетом нижеперечисленных правил и в следующей последовательности:

1. Необходимо позаботится о наличии регулятора изменения температуры, блока питания с температурным датчиком, датчика контроля осадков,
2. Подготавливается провод необходимой длины, согласно замерам и схемам. В идеале проводить монтаж кабеля перед устройством верхнего слоя кровли и чистовой отделкой,

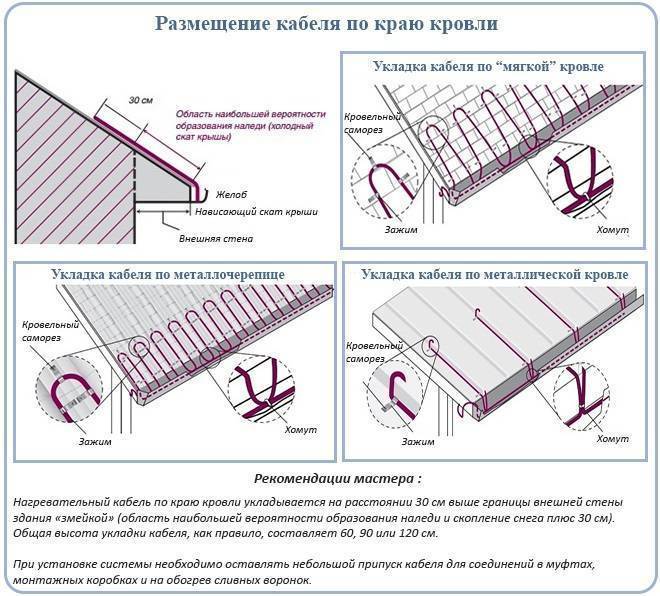

3. Кабель связывается в пучки с помощью специальных зажимов, после-укладывается в лотки и трубы. Кабель на краю крыши монтируется зигзагом, крепится при помощи специальных зажимов,
4. В желобах и трубах крепят греющий кабель при помощи монтажной ленты, полосами поперек. Если обогреваемая водосточная или канализационная труба длиннее 6 м провод сначала крепится к металлическому тросу в оболочке, а затем вся конструкция опускается в трубу,
5. Для нагрева водосточных труб, укладывают одновременно 2 штуки необходимой мощности. Монтаж осуществляется сверху и снизу.
6. Место крепления провода необходимо осмотреть на предмет наличия острых краев и лишних предметов,
7. Фиксируются датчики термостата,
8. Устанавливается панель управления,
9. Выполняются пусконаладочные работы.

Устройство системы обогрева водостока

Для  обогрева крыши и водостоков чаще всего используется система с греющим кабелем. Рассмотрим ее основные элементы.

Распределительный блок и датчики

Распределительный блок предназначен для коммутации силовых (холодных) и нагревательных кабелей.

В состав узла входят элементы:

• сигнальный кабель, который соединяет датчики с блоком управления;
• силовой кабель;
• специальные соединительные муфты, использующиеся для обеспечения герметичности системы;
• монтажная коробка.

Блок может быть установлен непосредственно на крыше, поэтому должен быть хорошо защищен от влаги.

В работе системы может использоваться три разновидности детекторов: воды, осадков и температуры. Они располагаются на крыше, в желобах и водостоках. Их основная задача – сбор информации для автоматического управления обогревом.

Собранные данные поступают в контроллер, который анализирует их, принимает решение о выключении/включении оборудования и выбирает оптимальный режим функционирования.

Контроллер и щит управления

Контроллер – мозг всей системы, отвечающий за ее работу. В самом упрощенном варианте это может быть какой-либо терморегуляторный прибор. При этом минимальный рабочий диапазон устройства должен находиться в пределах от +3 до -8 градусов С. В этом случае контроль и переключение системы полностью автоматизировать не удастся, потребуется вмешательство человека.

Для полной автоматизации работы системы обогрева потребуется контроллер. Этот прибор собирает и анализирует информацию, поступающую с датчиков, и не ее основе корректирует работу системы

Более удобный для эксплуатации вариант – использование сложного электронного управляющего устройства с возможностью программирования. Такое оборудование способно самостоятельно контролировать процесс таяния осадков, их количество, следить за температурой.

Контроллер оперативно реагирует на происходящие изменения и принимает оптимальные решения, выбирая лучший в существующих условиях режим работы оборудования для обогрева.

Щит управления предназначен для управления всей системой и обеспечения безопасности при ее эксплуатации.

Для обустройства узла обычно используются элементы:

• трехфазный входной автомат;
• УЗО (оно же устройство защитного отключения);
• контактор четырехполюсный;
• сигнальная лампа.

Помимо этого потребуется поставить на каждую фазу однополюсные защитные автоматы, а так же защиту цепи термостата.

Кроме этого, в процессе монтажа потребуются детали для крепления: кровельные гвозди, шурупы, заклепки. Понадобятся термоусадочные трубки и специальная монтажная лента.

Советы по выбору

Плюсом самодельной системы является дешевизна составляющих (вся оборудование в среднем- не дороже 1000рублей), и к тому же кабель легко ремонтировать, он не перегорит, не расплавится. Блок питания при необходимости очень легко заменить.

Минусы — отсутствие автоматизированности процесса, необходимо регулировать температуру вручную и периодически проверять блок питания.

Поэтому промышленный вариант все-таки проще. Профессионалы рекомендуют устанавливать комбинированную систему обогрева. В ней резистивный кабель располагается на участках с одинаковой температурой (скат кровли и тп), а саморегулирующийся — в желобах, ендовах, трубах.

Можно сделать ручное включение резистивной части системы для удобства.
