Какие трубы для водоснабжения лучше выбрать из полиэтилена
Трубы из полиэтилена также бывают разных видов. Об их отличии друг от друга говорит указанная маркировка. К примеру, SDR 11 или ПЭ 80 SDR 21.
Показатель SDR говорит о соотношении наружного диаметра и толщины стенки трубы. Чем выше этот показатель, тем стенка тоньше, и наоборот.
Различаются материалы, из которых изготавливают полиэтиленовые трубы:
ПЭ 100 – полиэтилен со структурой кристаллической решетки. Его сварка позволяет сделать прочный, ровный и гладкий шов.
ПЭ 80 можно соединять при более низких температурах.
Маркировка ПЭ 100 говорит о большей прочности и износостойкости материала.
ПЭ 80 достаточно неэкономичен, ведь на изготовление труб необходимого диаметра уходит большее количество данного полиэтилена.
Чтобы правильно выбрать полиэтиленовые трубы, следует учитывать следующие особенности изделий из таких материалов.
ПЭ 80 SDR 21
Такие трубы способны выдержать лишь невысокое давление. Для сильного напора они совершенно не подходят. Их можно использовать для слабонапорных канализаций, холодного водоснабжения. Стенки таких труб очень тонкие, поэтому не нужно применять их для газопровода и прокладывания магистралей.
ПЭ 80 SDR 17
Маркировка SDR 17 говорит о среднем соотношении диаметра к толщине стенок. ПЭ 80 SDR 17 подходят для различных коммуникаций. В основном их применяют для:
Монтажа водопроводных систем, поставляющих питьевую воду;
Водопроводов хозназначения;
Строительства оросительной системы.
Идеально подходят такие трубы для использования в малоэтажных домах. Эти изделия прочные, легкие и стоят сравнительно недорого.
ПЭ 80 SDR 13,6
Такие изделия подходят лишь для использования при низком давлении, например, для подведения холодной питьевой воды.
При этом марка полиэтилена ПЭ 80 усовершенствована. Очистка сырья производится с помощью нового метода. В связи с этим данные трубы имеют хорошее качество. Гарантийный срок использования достигает 70 лет. Соответственно, они прочны и долговечны.
ПЭ 100 SDR 26
Полиэтилен ПЭ 100 более плотный. А значит, трубы прочнее и имеют больший срок службы. Они хорошо подходят для хозяйственной и питьевой воды в городских и загородных условиях. Благодаря качественным показателям, толщина стенок уменьшена. Соответственно, трубы стали легче.
ПЭ 100 подходят для использования:
При монтаже водоснабжения;
В пищевой промышленности, например, для транспортировки молочных продуктов и напитков.
ПЭ 100 SDR 21
Такие трубы имеют хорошее качество материала, соответственно, не оказывают влияния на вкусовые качества жидкостей, не добавляет запахов. Поэтому они отлично подходят для монтажа водопровода. Кроме того, трубы ПЭ 100 SDR 21 на концах оснащены пластиковыми и металлическими переходниками, что дает возможность использовать их вместе с другими видами труб. Коррозия и засоры не оказывают влияние на такое изделие.
ПЭ 100 SDR 17
Такие трубы – это новые разработки полиэтилена. Этот материал особо прочен и износоустойчив, имеет высокие эксплуатационные показатели.
ПЭ 100 SDR 11
Для изготовления таких труб используется полиэтилен, полученный при низком давлении. Трубы ПЭ 100 SDR 11 характеризуются высокой плотностью используемого материала, поэтому они хорошо подходят для водопроводов с высоким давлением. Материал высококачественен и экологичен.
У таких труб наиболее расширенные способности. Их используют как для водоснабжения, так и для водоотведения. Они отлично подходят для монтажа канализационного коллектора, обладая стойкостью к химическим воздействиям и прочностью в целом.
Трубы из полипропилена – разновидности и маркировка
В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.
Маркировка на трубах из полипропилена
Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.
- PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
- PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
- PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

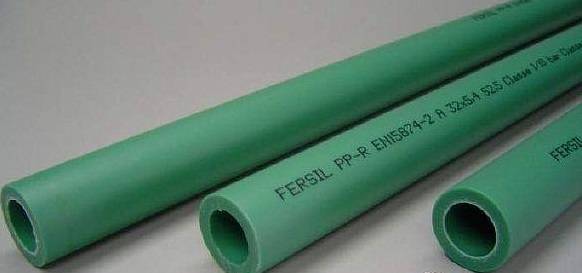

PPR-трубы

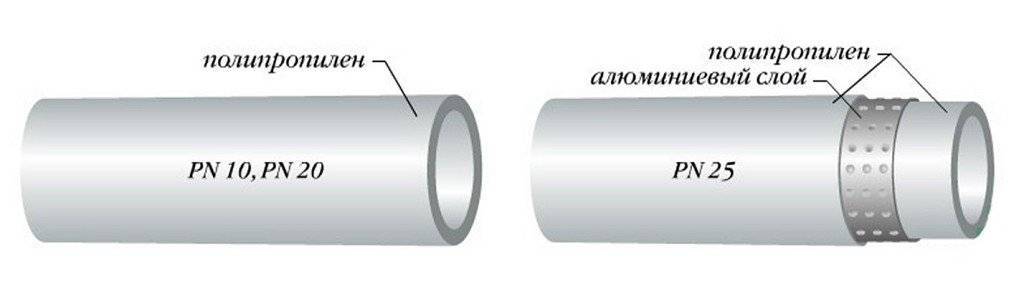

Армированные полипропиленовые трубы
Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi
Трубы, армированные стекловолокном, для отопления
Полипропиленовые трубы со стекловолоконным армированием
Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.
Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.
| Буквенно-цифровой код | Обозначение |
|---|---|
PN10 | Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили. |
PN16 | Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой. |
PN20 | Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения. |
PN25 | Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения. |
ПП изделия подходят для устройства отопительных систем
Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок
При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов
- Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
- Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
- Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
- Давление и температура воды в магистрали.
В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.
Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
О протечках, свищах и прочих отзывах о полипропилене
На профессиональных строительных форумах рассказывают много страшилок о протечках полипропилена. Апогеем
становится видео, где мужик ломает трубы на гребенке, как сухие прутки. Любой начинающий сантехник или
домашний мастер сразу открестится от данной технологии. Что тут говорить, опытные мастера приходят в
замешательство от подобных аргументов.
Причиной таких дефектов, как ни странно, является экономия на трубах и комплектующих. В настоящее время
продается множество продукции от “подвальных” заводов, на которую не найти техописаний
Обратите внимание:
если вы решили использовать трубу PP-ALUX например, от малоизвестного производителя, данные в таблице давлений
и температур выше совсем необязательно применимы к вашей марке. Никто не освобождает вас от изучения
технической документации у конкретного производителя труб
Из этого следует, что многие “сантехники” не утруждают себя изучением характеристик труб. А это может
приводить к ошибкам в пайке и монтаже. К слову, несмотря на простоту технологии, выполнят ее нужно с
должной аккуратностью, соблюдением температуры пайки и прочих нюансов. Мне приходилось видеть много труб,
паяных “шабашниками” – в подавляющем большинстве случаев пайки выполнены с перегревом, труба неправильно
подобрана под конкретную задачу.
Мне приходилось демонтировать много пластиковых труб и тех ужастиков, описанных в сети, мне не встречалось.
Трубы, после 5-10 летней эксплуатации находились в отличном состоянии, изнутри не наблюдалось трещин или
разрушения материала. Чаще всего, местами течи были плохо пропаянные соединения, это при том, что правильно
спаянное соединение гораздо более надежное, чем сама труба. Простым языком – мне сложно представить таких
“рукожопов” монтажников. Тем не менее таких монтажников очень много – показали технологию, сказали просто –
на этом квалификация работника закончена. Отсюда все вытекающие последствия и проблемы, а так же, подпорченная
репутация полипропилена.

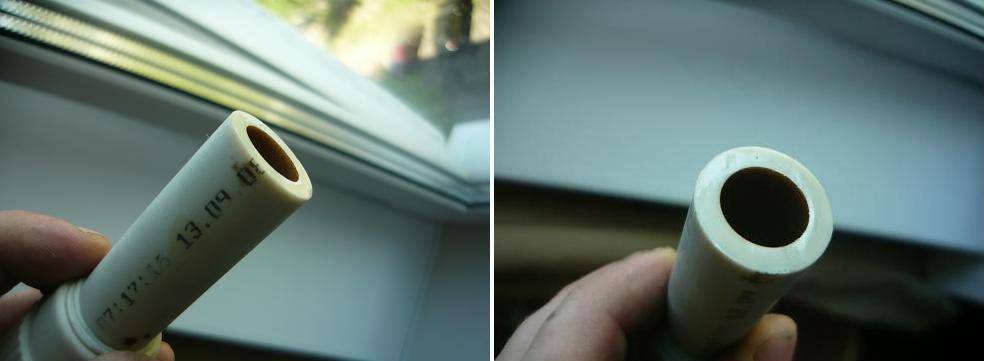

Этот кусок трубы вырезан из системы горячего водоснабжения многоквартирного дома. По утверждению заказчика, трубы
простояли около десяти лет, дата изготовления косвенно это подтверждает. Проблем не было, переделка выполнялась для
установки счетчиков. На срезе не видно изменений в толще полипропилена, на внутренних стенках налет кофейного цвета,
который легко стирается пальцем. Труба от “Экопластик” – чешский полипропилен без армирования.
Так же, своей подпорченной репутацией, полипропилен обязан маркетологам, активно продвигающим на рынок
сшитый полиэтилен. К слову, сшитый полиэтилен не так стоек к высоким температурам, как кажется из красивых
рассказов. Работа маркетологов заключается в подчеркивании достоинств и замалчивании недостатков своего продукта,
и противоположное комментирование продукта конкурента. Все просто, достаточно изучить техническую документацию
на оба товара и все встанет на свои места.
Пайку полипропилена мы рассмотрим отдельно, а на данный момент все. И еще раз настоятельно рекомендую тщательно
выбирать все материалы для черновой сантехники, остерегаться подделок и основательно подходить к вопросу.
Оцените публикацию:
- Currently 3.83
Оценка: 3.8 (40 голосов)
Отопительная система в частном доме: примерный план действий
Монтаж системы отопления в частном доме, по аналогии с предыдущим вариантом, также нуждается в тщательном планировании и предварительной подготовке. Отметим, что в данном случае более предпочтительным является вариант с двухтрубной разводкой. Для начала, следует определиться с типом нагревательного элемента (котла).
Как правило, они бывают:
- твердотопливными;
- газовыми;
- электрическими
Котлы, работающие на твердом топливе достаточно сложны в обслуживании, и подключение к ним отопительной системы лучше доверить профессионалам. Использование газовых котлов актуально при наличии подведенного к дому газопровода. По сравнению с предыдущими вариантами, установленный электрический котел в данном случае является наиболее безопасным.
Немаловажным фактором в ситуации с установкой отопления в частном доме, станет и тип движения теплоносителя в системе.
Общепринятым является деление на циркуляции:
- естественную (гравитационную);
- принудительную (насосную).
В первом случае в схеме отопительной системы следует обязательно предусмотреть наличие воздухоотводчика и расширительного бака, чтобы предотвратить резкие перепады давления. При этом, расширительный бак рекомендовано устанавливать в теплом помещении, чтобы исключить замерзание теплоносителя.
Также следует учитывать, что при относительно несложном монтаже, системам с естественной циркуляцией теплоносителя свойственны некоторые недостатки. Так, они достаточно долго включаются в работу, а их общая длина не должна превышать 30 м.
После того, как удалось определиться с тем, какие трубы для отопления из полипропилена лучше, можно приступать к следующему этапу: соединение их с радиаторами.
Для этого следует выбрать один из существующих способов:
- нижний;
- боковой;
- диагональный.
Вариант с нижним соединением (такую схему еще называют «ленинградкой») предполагает подключение и подающей и отводящей трубы к нижней части радиатора. Для многоэтажных домов такая система не рекомендована. Зато она может быть эффективной в условиях частного дома, тем более что, при желании, нижнюю разводку можно спрятать в пространстве под полом.
В случае с боковым соединением, подающая и отводящая трубы располагаются на одной стороне радиатора, одна сверху, одна снизу. Данная схема чаще всего встречается в многоквартирных домах и отличается достаточной эффективностью.
Правила выбора труб для горячей и холодной воды
Если в квартире четко различается водопровод для холодной и горячей воды, то в частных строениях часто есть подача только холодного водоснабжения. Струя поступает в котел нагрева, от которого уже отправляется отдельной веткой в сантехнические приборы.
Советы мастеров помогут выбрать трубы для горячего, холодного снабжения:
- ПП элементы для горячей воды должны держать высокое давление и температурные показатели. Размягчается материал при +140 С, при этом производитель указывает допустимые параметры не выше +95 С.
- В системах горячей воды используются армированные трубы, имеющие защиту от расширения и более долгий срок службы. Лучшие материалы для горячей воды маркировки PN-20, PN-25.
- Для подачи холодного потока подходят трубы любой маркировки, но диаметр подбирается в соответствии с указанными выше факторами.
- В системе отопления дома используются: для теплых полов трубы диаметром 16-18 мм; для водоснабжения – 20 мм; стояков – 25мм.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.
Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
Разновидности труб из пропилена
Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.
Различная цветовая гамма
В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.
Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).
При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне). Единственным исключением является пластиковая продукция радикально черного оттенка
Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета
Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.
Конструкции разного типа
По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:
- однослойные, состоящие из одного слоя пластика;
- многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.
Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.
Разновидности многослойных труб
Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.
Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки
Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.
Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.
Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.
Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия
В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ
Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.
Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.
Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки
Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.
Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид
Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.
Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.
Что обозначает маркировка на трубах полипропиленовых 40 мм
По маркировке полипропиленовых труб можно определить применяемое при изготовлении сырье и технические особенности материала. Выше были приведены обозначения, указывающие на способность труб выдерживать определенное давление внутри магистрали.
Размеры и конфигурация труб ПП контролируются ГОСТом. Изделия подразделяются на виды по качественному составу сырья, а именно по степени модификации основного полимера различными добавками.
Труба полипропиленовая 40 мм маркируется на внешней стороне. По этой маркировке можно узнать некоторые свойства материала. Сегодня в продаже имеются следующие типы полипропиленовых труб:
PPR (PPRС, ППР) – изделия такого типа производят из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Они обладают устойчивостью к колебаниям температуры от -170 °С до +1400 °С, механическим повреждениям (ударам), поэтому их часто используют для устройства канализации, водопровода и отопления, а также в бытовом строительстве. Размеры составляют от 16 до 110 мм и имеют подклассификацию по давлению, на которое они рассчитаны.
PPH изделия. Их делают из сырья с добавлением модифицирующих добавок: антистатиков, антипиренов, нуклеаторов, которые обеспечивают дополнительную прочность полимеру. Применяют для устройства наружного холодного водоснабжения, вентиляции и водоотведения. Для отопительных систем такие изделия не применяются, потому что имеют низкую температуру плавления. Диаметр у труб РРН обычно большой, по той причине, что они используются при устройстве промышленной канализации и водоотведения.
PPB (блок-сополимер). Структура этого типа сырья включает в себя микромолекулы гомополимера (блоков), отличающиеся по строению и составу и чередующиеся между собой в определенном порядке. Окончательный продукт обладает повышенной ударной прочностью, благодаря молекулярной структуре материала, и применяется для напольных отопительных систем, холодного водоснабжения.
PPS (полифенилсульфид) – полимер высочайшего класса, имеет особое молекулярное строение. Обладает повышенной стойкостью к нагрузкам и нагреванию, улучшенными показателями износостойкости, прочности. Трубы, изготовленные из этого типа полимера, имеют диаметр от 2 до 120 см. Применяются в следующих сферах: вентиляция, горячее, холодное водоснабжение, отопление.
Труба полипропиленовая 40 мм, независимо от того, какая маркировка указана на ней, изготавливается из пластика. Но производители часто добавляют в исходное сырье активные вещества, повышающие эластичность и термоустойчивость материала.
Предусмотрено четыре классифицирующие группы, которые подразделяются по параметрам рабочего давления. Выглядит это так:
PN 10. Используются для транспортировки жидкости, температура которой не более +45 °С.
PN 16. Применяются при обустройстве транспортной системы газа или жидкости, при этом температура теплоносителя до +60 °С.
PN 20. Широко используются трубы, рассчитанные на температуру не более +95 °С.
PN 25. Изделия для подачи горячей воды и пара, способные выдерживать температуру до +100 °С.
Цифры, указанные на трубах каждой группы, обозначают допустимое давление в атмосферах внутри магистрали. Расчетное давление в зависимости от срока службы и температуры:
Температура (°С) | Срок службы (лет) | Тип трубы | |||
РN 10 | РN 16 | PN 20 | PN 25 | ||
Допустимое превышение давления, кгс/см2 | |||||
20 | 10 | 13,5 | 21,7 | 21,7 | 33,9 |
25 | 13,2 | 21,1 | 26,4 | 33,0 | |
50 | 12,9 | 20,7 | 25,9 | 32,3 | |
30 | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
25 | 11,3 | 18,1 | 22,7 | 28,3 | |
50 | 11,1 | 17,7 | 22,1 | 27,7 | |
40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
25 | 9,7 | 15,6 | 19,5 | 24,3 | |
50 | 9,2 | 14,7 | 18,4 | 23,0 | |
50 | 8,7 | 13,9 | 17,3 | 23,5 | 21,7 |
25 | 8,0 | 12,8 | 16,0 | 20,0 | |
50 | 7,3 | 11,7 | 14,7 | 18,3 | |
60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
25 | 6,1 | 9,8 | 12,3 | 15,3 | |
50 | 5,5 | 8,7 | 10,9 | 13,7 | |
70 | 10 | 5,3 | 8,5 | 10,7 | 13,3 |
25 | 4,5 | 7,3 | 9,1 | 11,9 | |
30 | 4,4 | 7,0 | 8,8 | 11,0 | |
50 | 4,3 | 6,8 | 8,5 | 10,7 | |
80 | 5 | 4,3 | 6,9 | 8,7 | 10,8 |
10 | 3,9 | 6,3 | 7,9 | 9,8 | |
25 | 3,7 | 5,9 | 7,5 | 9,2 | |
95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
5 | 2,8 | 4,4 | 5,4 | 6,1 |
Труба полипропиленовая 40 мм может быть армированной и неармированной. Во втором случае армирование выполняется такими материалами, как:
стекловолокно;
перфорированная фольга (внутреннее армирование);
слой алюминия (внешнее);
внутренние прослойки из стекло- или фиброволокна (композитное).
Труба полипропиленовая 40 мм армированная применяется при обустройстве горячего водоснабжения или отопительных систем.
Читайте материал по теме: Оптовая продажа полипропиленовых труб
О цифровых и буквенных символах в маркировке
На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.
Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.
Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.
Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.
Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
- Al – алюминий.
- PEX – обозначение сшитого полиэтилена.
- PP-RP. Это полипропилен, поддерживающий высокое давление.
- PP – Обычные разновидности полипропиленового материала.
- HI – огнестойкая продукция.
- TI – термоизолированный вариант.
- M – обозначение многослойности.
- S – значок для однослойных структур.
Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:
- Наличия или отсутствия сертификатов.
- Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
- Изготовителей.
- Толщины стенок и сечения.
Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.
Номинальное давление
Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.
PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.
PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.
PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.
PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.
Класс эксплуатации
При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.
- 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
- 2 класс – ГВС при 70 °С.
- 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
- 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
- 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
- ХВ – холодное водоснабжение.
Размеры
Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.
