Как изготовить крепление для самодельного водостока?
Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.
Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.
Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!
А вот готовые пластиковые крюки на самодельной водосточной системе:
Такое крепление хорошо подходит для организации водостока беседок:
А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:
Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле
Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие
Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
- Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
- Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
- Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
- Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
- Шаг 5. Выставляем необходимый угол сгиба.
- Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
- Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
- Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.
К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:
Еще один интересный вариант загнуть крюк:
- Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
- Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.
Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.
Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:
Разновидности отливов
Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.
Отличия отливов по материалам:
- Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
- Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
- Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
- Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
- Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.
Факторы, которые влияют на выбор отлива
- высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
- эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
- защита крыши и стен от воздействия влаги.
Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.
На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

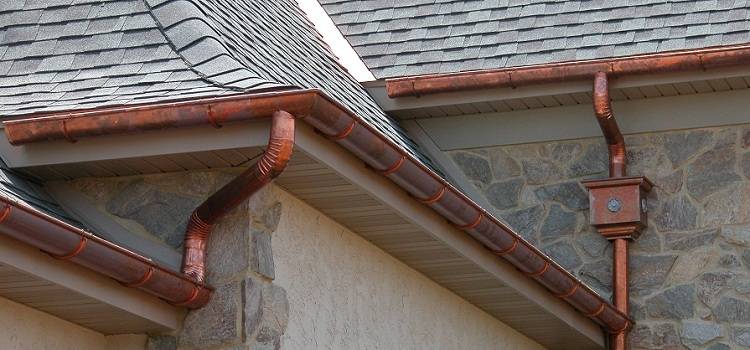

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.
Пластиковые отливы
Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.
К основным достоинствам установки пластиковых отливов относятся:
- Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
- Доступная цена;
- Размер отлива равняется длине периметра сооружения;
- Удобный способ соединения – замок-кляймер;
- Стойкость к коррозиям;
- Несколько видов материала – полиэтилен и ПВХ;
- Стойкость к перепадам температуры и погодным явлениям;
- Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.
Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.
Расчет нужного диаметра водоотлива
Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.
Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.
Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.
На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.
Монтаж водостоков Деке своими руками
Крепление к лобовой доске
Данный метод предполагает крепление на фасад дома толстой доски и применяется в случаях, когда:
- расстояние между стропилами более 60 см, что не дает возможность надежно закрепить желоб;
- установка водостока выполняется в жилом доме, то есть уже при наличии кровли.
Таким образом, монтаж водостока Деке на лобовой доске позволяет закрепить воронки и кронштейны именно там, где необходимо.
Установка на лобовую доску желобов Деке выполняется посредством специальных пластиковых кронштейнов.
Крепление на стропила и обрешетку
В том случае, когда установка водостоков выполняется до выполнения кровельных работ, необходимость в монтаже на лобовую доску отпадает. В таком случае крепление выполняется одним из следующих способов:
- если расстояние между стропилами не превышает 60 см, то на нижнюю сторону стропил закрепляются длинные металлические кронштейны, которые могут быть подогнуты для обеспечения необходимого наклона в сторону воронки;
- в случае невозможности надежно закрепить желоб из-за большого шага стропил поступают следующим образом: прямо к деревянной обрешетке крыши крепят металлические пластины-удлинители, сгибая их под нужным углом, а уже на них закрепляют пластиковые кронштейны.
У обоих методов установки кронштейнов для желобов есть свои особенности и плюсы. Специалисты рекомендуют самый простой и вместе с тем часто используемый способ — монтаж кронштейнов на лобовую доску.
Краткое руководство по установке водостоков Деке
Для того, чтобы ливневая канализация работала должным образом, при монтаже следует руководствоваться достаточно простой инструкцией. Разберем пошагово порядок установки ливневки Деке своими руками:
Установка подходящих кронштейнов одним из вышеперечисленных способов.
Установка водоприемных воронок.
Крепление желобов к кронштейнам посредством фиксаторов.
Монтаж на желоб и воронку слива специальных защитных сеток, препятствующих проникновению листвы и мусора в водосточную систему ливневой канализации.
Крепление водосточных труб посредством хомутов к стенам дома.
Подсоединение труб с помощью колен, имеющих угол наклона 45°, к воронкам.
Нижние концы водосточных труб заводятся в дождеприемник либо соединяются с угловыми коленами для отвода воды от фундамента.
Для правильной работы системы водоотведения следует устанавливать желоба таким образом, чтобы свеса крыш располагался примерно по их центру.
https://youtube.com/watch?v=LzAw9Sp32yA
Монтаж водосточный системы является основным этапом внешней отделки частного дома. Правильно проведенная установка ливневой канализации Деке серии Стандарт или Люкс обеспечит не только бесперебойную эксплуатацию кровли и обеспечит привлекательный внешний вид, но и предотвратит преждевременное разрушение фундамента и дома в целом.
( 1 оценка, среднее 5 из 5 )

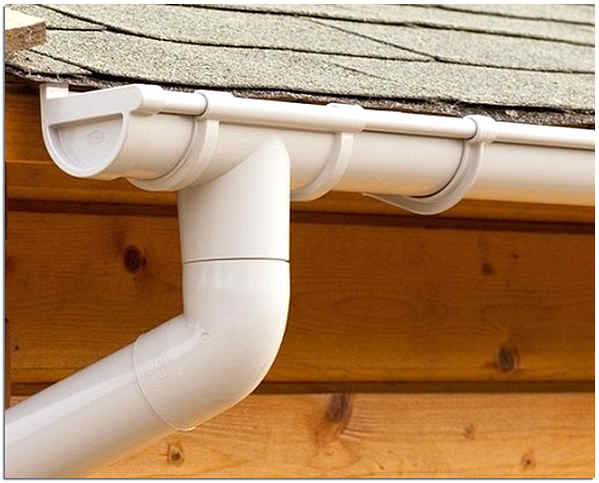

Особенности монтажа пластиковой конструкции
Если детали выполнены из пластика, установка водостока для крыши своими руками будет проходить немного иначе.
Подготовительные работы
Определяем положение водостока. Он должен находиться в таком месте, чтобы в него попала вся вода, сливающаяся с кровли. Над люками для сбора воды должны находиться воронки желобов. Определяем их положение с помощью отвеса. При этом учитываем, что в одну воронку может поступать вода с лотка, длина которого не превышает 12 м. Приступаем к разметке креплений для кронштейнов.
Нужно знать, что для обеспечения максимальной эффективности работы системы желоба закрепляются под уклоном, направленным к водосточной трубе. Уклон составляет 5 мм на каждый погонный метр. Вычисляем величину смещения желобов, после чего намечаем места креплений крайних кронштейнов. Устанавливаем крепежи. Закрепляем на них шнур, который покажет линию крепления остальных кронштейнов. Намечаем на ней места установки крепежей, учитывая при этом, что расстояние между ними не должно превышать 40 см.
Соединить пластиковые детали можно при помощи клея. Такое соединение будет прочным, но неразъемным
Монтируем желоба
Сначала раскладываем на земле все элементы водостока. Нарезаем профильные детали на части нужной длины и соединяем их. Сделать это можно при помощи клея или специальных соединительных деталей. Выбирая первый способ нужно понимать, что соединение получится неэластичное и неразъемное.
В случае ремонта или демонтажа его придется просто вырезать и выполнить другое. Детали-соединители для желобов дают возможность при необходимости легко разбирать конструкцию. Соединенные лотки устанавливаем на кронштейны, используя при этом специальные защелки
Важно, чтобы крепеж не оказался на участке, где находится воронка или стык. Устанавливаем воронки, надеваем заглушки на торцы лотков, не соединяющиеся с другими элементами
Устанавливаем водостоки
Располагаем под воронками водосточную трубу. Соединяем воронку и водосток специальным элементом, напоминающим букву S. Специалисты не рекомендуют использовать клей для соединения этих элементов, иначе его невозможно будет разобрать для чистки. Используя угольник и отвес, контролируем положение трубы относительно стены. Она должна находиться строго вертикально.
Соединяем все детали водостока и намечаем расположение хомутов. Самый верхний крепеж должен располагаться непосредственно под первым соединением, что предотвратит возможное выскальзывание трубы. Расстояние между хомутами не должно превышать 1 м. Устанавливаем крепежи на стену, используя специальные фиксирующие лапки или дюбели. При этом помним, что расстояние от водостока до стены должно составить примерно 2 см. Раструб водосточной трубы подводим к люку ливневки, но не фиксируем его, чтобы иметь возможность осуществлять контроль за сливом.

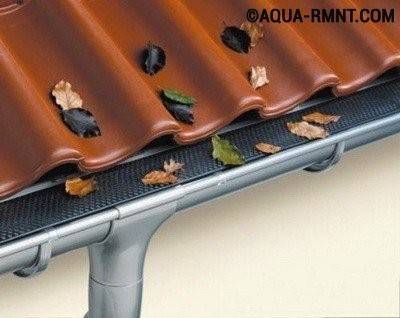

Для защиты водосточной системы от попадания крупного мусора следует поставить специальную сетку
Как собрать водостоки своими руками – пошаговое руководство
Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.
На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка.
Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба
Используя приспособление для загиба крюков, выполняют отгибание по отметке.
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см.
Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши. Установка крайних крюков проводится на расстоянии 10-15 см от края крыши.
Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления.
Чтобы вставить воронку в желоб, требуется сделать надрезы
Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы.
Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне.
Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком
Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше.
Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм. Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части
Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями.
Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока.
Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями.
Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.
Зачем нужны водостоки?
Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.
Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.
Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.
Водостоки для крыши: достоинства и недостатки
Конструкция системы зависит от типа кровли и собственных пожеланий в расположении мест слива. Их разделяют на три группы, по материалу из которого они изготовлены: оцинкованное железо, сталь покрытая полимерным слоем, ПВХ водостоки. Для хозяйственных и второстепенных построек водосток для крыши может делаться из ненужных строительных материалов, которые использовались ранее. Рассмотрим эти группы подробнее.
Оцинкованное железо
Благодаря низкой стоимости и повсеместной распространенности оцинкованного железа монтаж водостоков для крыши своими руками из этого материала встречается наиболее часто. Оцинковка легко режется, гнется и очень просто подгоняется под нужную конфигурацию.
Достоинства:
- Самое лучшее соотношение веса к прочности (7-8 г/кв.см. при предельной прочности до 500 МПа);
- Нечувствительность к солнечной радиации, перепадам и экстремальным значениям температур;
- Простой монтаж водосточной системы, доступный даже неквалифицированному исполнителю;
- Наиболее низкая цена.
Недостатки:
- Недолговечность покрытия;
- Быстрая потеря эстетичности внешнего вида;
- Плохие шумопоглощающие качества;
- Небольшая жесткость, приводящая к разгерметизации соединений и стыков.
Сталь с полимерным покрытием
Металлические с полимерным покрытием сливы для крыши своими руками имеют значительно лучшие эксплуатационные параметры, чем оцинкованные.
Достоинства:
- Высокая прочность и жесткость элементов;
- Повышенная стойкость к воздействию всех атмосферных факторов;
- Увеличенный срок службы, сравнимый со сроком эксплуатации металлической кровли;
- Улучшенные антишумовые параметры;
- Большой ассортимент элементов;
- Развитая система крепежа, соединений и замков;
- Возможность подобрать цвет под тон кровли.
Недостатки:
- Относительно высокая стоимость;
- Водосточная система своими руками покрытая краской, чувствительна к механическим повреждениям;
- Стальной слив с крыши для воды, своими руками он сделан, или заводского производства – отличается большим весом;
- Плохо стыкуются элементы водосточных систем различных производителей.
ПВХ водосточные системы
Полимерные водостоки объединили лучшие качества своих металлических предшественников.
Преимущества ПВХ:
- Высокая жесткость и прочность;
- Большой срок службы;
- Устойчивость к механическим нагрузкам и повреждениям;
- Эстетические качества;
- Прекрасные антишумовые параметры;
- Установка сливов на крышу своим руками не представляет трудности;
- Большое количество соединителей, колен, тройников, переходников и другой фасонины.
Единственный недостаток – более строгие требования к технологии монтажа, чем у остальных видов.
Самодельные водосточные элементы

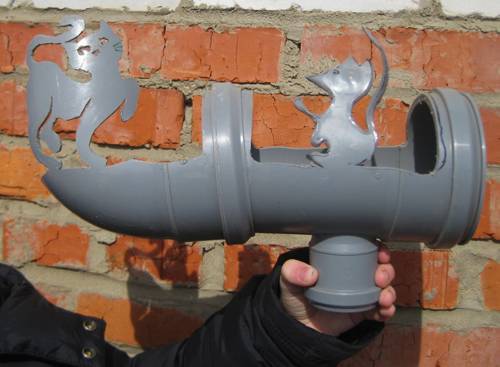

На хозяйственных постройках, второстепенных и временных строениях, с целью экономии денег для построения водосточной системы можно использовать самодельные элементы. При наличии элементарных навыков работы с жестью, желоба вполне можно выгнуть из подходящих металлических отходов. В качестве крепежных кронштейнов могут использоваться куски арматуры, обрезки металла, бракованные крепежные скобы и прочие подходящие отходы.
Решая, как сделать водостоки для крыши своими руками, обратите внимание на строительные отходы. Очень интересный вариант желоба представляет разрезанная вдоль, канализационная ПВХ труба
Обрезки таких труб можно за бесценок или даром набрать на строительстве многоэтажных домов. По механическим параметрам такие водостоки для крыши пластиковые ничем не хуже фирменных, хотя естественно уступают им в эстетическом плане.
Монтаж
Установка водостоков своими руками будет правильной, если неукоснительно соблюдать инструкцию. Монтировать будет удобнее, подробно рассмотрев конкретный пример. Согласно примеру, сделать водосток можно после укладки покрытия кровли.
Чтобы собрать наружную систему по такой схеме, потребуются длинные кронштейны для желобов. Крепить кронштейны нужно будет к нижней доске. В нашем примере материал покрытия крыши – черепица. Поэтому здесь достаточно приподнять уложенные в этом ряду элементы покрытия кровли.
Для эффективности работы водосточной системы кронштейны важно правильно подготовить. Крепеж нужно предварительно примерить
Учтите, что край желоба не должен выступать за линию ската кровли. В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего.
Для примерки первый крюк нужно уложить к месту предстоящей установки. Непосредственно на скат устанавливается правило или обычная рейка. Отмерьте от загнутой части крюка к правилу около двух сантиметров. Отметьте точку сгиба. Условие СНиПа – желоб должен перекрывать край на треть. Найдите точку, отвечающую этому условию. Нанесите на ножку кронштейна метку.
Найдите уклон к водоприемнику. Погонный метр карниза – это около 3 мм уклона. В примере 12 метров водостока, значит 3*12=36. Такой должна быть разница между первым и последним крюками. Начертите линию сгиба. Для этого кронштейны в нужном количестве выложите в ряд и выведите на их ножках наклонную линию. Размеченные крюки пронумеруйте.
Чтобы уклон был соблюден, прикрепите сначала два крайних кронштейна. Натяните между ними контрольную леску. Крепление рядовых крюков производится согласно размеченному расстоянию. Основная работа проделана. Осталось установить желоба и воронку. Проведите еще один этап примерки, но уже к желобу, а точнее к той его части, к которой будет крепиться водосточный стояк.
Очертите отверстие маркером, а затем вырубите его в желобе. Для формирования отверстия подойдет ножовка. Инструментом делаются два встречных запила. Края запилов и пробуренного отверстия зачищаются наждачной бумагой. Далее нужно монтировать воронку на желоб и закрепить ее при помощи специальных защелок. Монтировать систему к плоской стене просто, достаточно закрепить ее на крюках и зафиксировать патрубки воронок клеем.
На крыше монтаж системы начинается с желобов с воронкой. Укрепляйте детали желоба с применением соединителей. Желательно, чтобы внутренняя сторона соединителей также была покрыта клеем. Если нужно, то последним этапом будет крепление заглушек. Они нужны для сбора воды со скатных крыш двумя водостоками.
Сборка вертикальных стояков начинается со сборки коленей. Если конструкция сооружения имеет широкий карниз, то этапов будет больше. Здесь снова нужно будет выполнить примерку. Она проводится после присоединения к патрубку воронки первого колена. Нижнее колено приложите к месту установки на стене. Линейкой измерьте расстояние между деталями.
Затем переходите к раскрою соединительного отрезка. Переход от водосборной системы к водосточной может располагаться под углом. Соединяйте детали муфтами с установленными хомутами. Затягивайте хомуты не слишком сильно. Слив к нижней трубе должен быть закреплен клеем.
Слив необязателен, если дождевые воды будут собираться в ливневую систему. Окончание трубы может находиться над водосборным лотком, на расстоянии нескольких сантиметров от поверхности. Чтобы желоба не засорялись мусором, их рекомендуется перекрывать решетками.
